智能变电站软压板相关说明
浅析智能变电站保护软压板投退原则
工程技术16①作者简介：王乐(1994—)，男，本科，工程师，研究方向为继电保护。
DOI:10.16660/ki.1674-098X.2012-5640-1912浅析智能变电站保护软压板投退原则①王乐 李栋楠 李鹏 王秋 刘天晓(国网濮阳供电公司 河南濮阳 457000)摘 要：随着人们生活质量不断提高，对用电的要求也越来越高。
在此背景下，智能变电站得到了快速发展，其中的保护软压板配置是提高供电质量的基础，它与常规变电站的实际运行情况不同，技术人员对智能变电站保护软压板的特点进行分析，主要结合不同的工作情况对保护软压板的投退原则进行设计，从而进一步实现对智能变电站保护软压板的有效应用。
关键词：智能变电站 保护软压板 投退原则 检测压板中图分类号：F407.61 文献标识码：A 文章编号：1674-098X(2021)02(c)-0016-03Analysis on the Principle of Switching on and off the Soft PressingPlate of Intelligent Substation ProtectionWANG Le LI Dongnan LI Peng WANG Qiu LIU Tianxiao(State Grid Puyang Power Supply Company, Puyang, Henan Province,457000 China)Abstract: With the continuous improvement of people's quality of life, the demand for electricity is also higher and higher. In this context, intelligent substation has been rapid development, in which the configuration of protection soft strap is the basis to improve the quality of power supply. It is different from the actual operation of conventional substation. The technical personnel should analyze the characteristics of the protection soft strap in the intelligent substation, and design the switching principle of the protection soft strap based on different working conditions, so as to further realize the implementation of the protection of soft strap configuration The effective application of smart substation protection soft strap.Key Words: Intelligent substation; Protection soft pressing plate; Investment and withdrawal principle；Test platen如今，在科学技术不断发展的背景下，智能变电站在电力行业的应用价值也越来越高，它不仅可以提高供电的质量，还可以保证各用电系统的稳定运行。
变电站保护压板基础知识介绍
变电站保护压板基础知识介绍软压板软压板是指软件系统的某个功能投退，比如投入和退出某个保护和控制功能。
通常以修改微机保护的软件控制字来实现。
软压板是相对于硬压板而言的，保护压板是保护装置联系外部接线的桥梁和纽带, 关系到保护的功能和动作出口能否正常发挥作用。
硬压板传统保护使用硬连片故而称为硬压板，而软压板是在此基础上利用软件逻辑强化对功能投退和出口信号的控制，与硬压板是"与"的关系。
由于信号、控制等回路的网路化，硬压板也就随着电缆回路的消失而消失，而软压板的功能则大大加强，重要性也随之提升。
硬压板：当中间的连片合上，即硬压板投入；连片未合，即退出。
跳闸压板规定采用红色标识，保护功能压板规定采用黄色标识，备用压板为灰色。
压板分类按照压板接入保护装置二次回路位置的不同,可分为保护功能压板和出口压板两大类。
保护功能压板实现了保护装置某些功能(如主保护、距离保护、零序保护等的投、退)。
该压板一般为弱电压板,接DC24V。
也有强电功能压板,如BP22B投充电保护、过流保护等,接DC220V或DC110V。
但进入装置之前必经光电耦合或隔离继电器隔离,转化为弱电开入,其抗干扰能力更好。
出口压板决定了保护动作的结果, 根据保护动作出口作用的对象不同, 可分为跳闸出口压板和启动压板。
跳闸出口压板直接作用于本开关或联跳其他开关,一般为强电压板。
启动压板作为其他保护开入之用,如失灵启动压板、闭锁备自投压板等,根据接入回路不同, 有强电也有弱电。
保护压板投、退一般原则当开关在合闸位置时, 投入保护压板前需用高内阻电压表测量两端电位, 特别是跳闸出口压板及与其他运行设备相关的压板, 当出口压板两端都有电位, 且压板下端为正电位、上端为负电位, 此时若将压板投入, 将造成开关跳闸。
应检查保护装置上动作跳闸灯是否点亮, 且不能复归, 否则有可能保护跳闸出口接点已粘死。
如出口压板两端均无电位, 则应检查相关开关是否已跳开或控制电源消失。
浅析智能变电站运行维护之压板篇
浅析智能变电站运行维护之压板篇作者：陈爱平来源：《中国化工贸易·上旬刊》2017年第10期摘要：本文阐述110kV某智能变电站发生了一起保护误动事件。
某智能变电站10kV线路故障，因母联500保护压板误投导致越级跳闸，造成110kV某智能变电站110kVⅠ母失压，全站供电用户断电。
看起来这是一起简单的保护误动事件，其中暴露出来的问题，让我们对智能变电站运行维护中的压板投退尤为重视和反思。
现如今变电站大多都是智能变电站，该如何做好智能变电站运行维护变得尤为重要。
关键词：智能；变电站；压板1 故障前运行方式110kV某智能变电站由Ⅱ线504主供带110kVⅡ母及III线506，经母联500供110kVⅠ母及#1主变，Ⅰ线502断路器热备用，110kV备自投退出（502对侧已停）；Ⅱ线504和III线506保护装置投入运行，Ⅰ线502保护退出。
2 事件经过公司运维人员赶到110kV某智能变电站等候执行“Ⅰ线502断路器由检修转热备用”操作任务。
站内突然失电，控制室一片漆黑，各保护屏频发告警，在控制室等待执行操作的运维人员立即查看后台，发现500断路器跳开，GIS室现场检查500实际位置在分位，110kVⅠ母及#1主变失去主供电源。
同时，运维人员现场检查保护动作信号如下：百门楼线312于16时16分06秒BC相故障过流Ⅰ段动作，312断路器跳闸，随后重合闸动作，动作成功；110kV母联500断路器充电过流Ⅱ段动作，500断路器跳闸。
站内无其它保护动作信号。
经过进一步检查发现110kV母联500保护测控屏上500充电过流保护装置内110kV 500分段保护装置充电过流保护软压板在投入位置，根据运行人员的经验判断此压板投退可能有误，立即到资料室将500相关的保护定值单进行查阅，与“继字16-0930号定值单”确实不符，定值单备注了充电过流保护在正常运行下退出，据此，运维人员立即将过流保护软压板退出，并初步分析是由此软压板未正确退出导致500跳闸。
智能变电站母差保护软压板投退逻辑分析及实现
智能变电站母差保护软压板投退逻辑分析及实现
刘雪飞 褚善勇 赵文斯 杨宝林 （ 国网天津市电力公司检修公司，300250，天津）
1 存在的问题
智能变电站中保护、测控、合并单元、智 能终端等二次设备只保留了 “置检修” 一个 硬压板，其余功能和出口压板都采用软压板。 软压板投退是通过变电站一体化监控系统遥控 分合实现的。在智能变电站调试验收过程中， 软压板的遥控分合是非常重要的一项调试验收 工作。
一般而言，间隔软压板投退的应用场景是 某一线路保护检修的情况。此时，该线路开关 已 经 处 于 分 位，退 出 该 “间 隔 投 入 软 压 板” 主要目的是隔离检修设备与运行设备之间的联 系，保证检修设备不影响运行设备的可靠性。 由此，不难得出 “间隔投入软压板” 退出的 条件是本间隔开关处于分位，或者母差及失灵 保护处于退出状态。如，2215 线路保护检修 时，2215 开关一定处于分位，此时允许退出 “2215 间隔投入压板”，或者当母差及失灵保 护自身退出运行时，允许退出所有的间隔投入 软压板。
（ 2019 － 7）
确性，避免了因误退软压板导致的母差保护误 动。经过试运行，结合停电检修的机会，对公 司所辖其他智能变电站母差保护软压板投退增 加对 应 逻 辑 闭 锁 关 系，保 证 软 压 板 的 正 确 投退。
（ 编辑 叶 帆） 【智能化 变电站 继电保护】
369 33
3 母差保护软压板投退逻辑的实现
（ 1） 将后台监控系统采集到的母差保护 软压板位置，增加到监控系统和五防工作站通 信转发表中，并核对发送端和接收端点号的正 确性。
（ 2） 在后台监控系统侧通过人工置数的 方式改变压板位置，在五防工作站侧进行一对 一核对，保证转发序列正确。

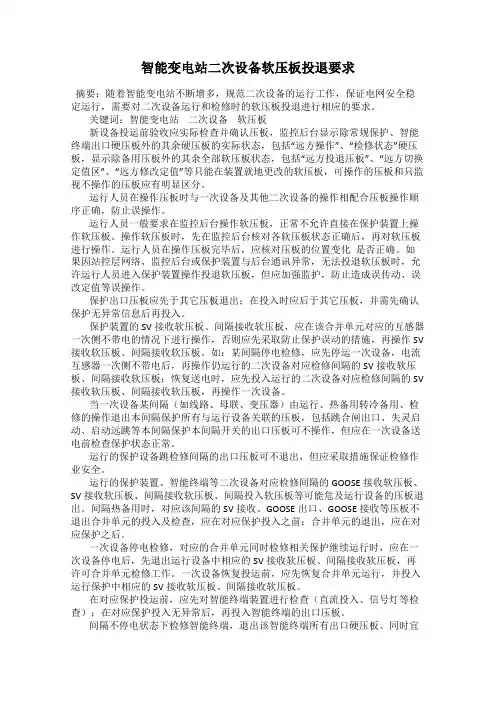

智能变电站二次设备软压板投退要求
智能变电站二次设备软压板投退要求摘要：随着智能变电站不断增多，规范二次设备的运行工作，保证电网安全稳定运行，需要对二次设备运行和检修时的软压板投退进行相应的要求。
关键词：智能变电站二次设备软压板新设备投运前验收应实际检查并确认压板，监控后台显示除常规保护、智能终端出口硬压板外的其余硬压板的实际状态，包括“远方操作”、“检修状态”硬压板，显示除备用压板外的其余全部软压板状态，包括“远方投退压板”、“远方切换定值区”、“远方修改定值”等只能在装置就地更改的软压板，可操作的压板和只监视不操作的压板应有明显区分。
运行人员在操作压板时与一次设备及其他二次设备的操作相配合压板操作顺序正确，防止误操作。
运行人员一般要求在监控后台操作软压板，正常不允许直接在保护装置上操作软压板。
操作软压板时，先在监控后台核对各软压板状态正确后，再对软压板进行操作。
运行人员在操作压板完毕后，应核对压板的位置变化是否正确。
如果因站控层网络、监控后台或保护装置与后台通讯异常，无法投退软压板时，允许运行人员进入保护装置操作投退软压板，但应加强监护，防止造成误传动、误改定值等误操作。
保护出口压板应先于其它压板退出；在投入时应后于其它压板，并需先确认保护无异常信息后再投入。
保护装置的SV接收软压板、间隔接收软压板，应在该合并单元对应的互感器一次侧不带电的情况下进行操作，否则应先采取防止保护误动的措施，再操作SV 接收软压板、间隔接收软压板。
如：某间隔停电检修，应先停运一次设备，电流互感器一次侧不带电后，再操作仍运行的二次设备对应检修间隔的SV接收软压板、间隔接收软压板；恢复送电时，应先投入运行的二次设备对应检修间隔的SV 接收软压板、间隔接收软压板，再操作一次设备。
当一次设备某间隔（如线路、母联、变压器）由运行、热备用转冷备用、检修的操作退出本间隔保护所有与运行设备关联的压板，包括跳合闸出口、失灵启动、启动远跳等本间隔保护本间隔开关的出口压板可不操作，但应在一次设备送电前检查保护状态正常。

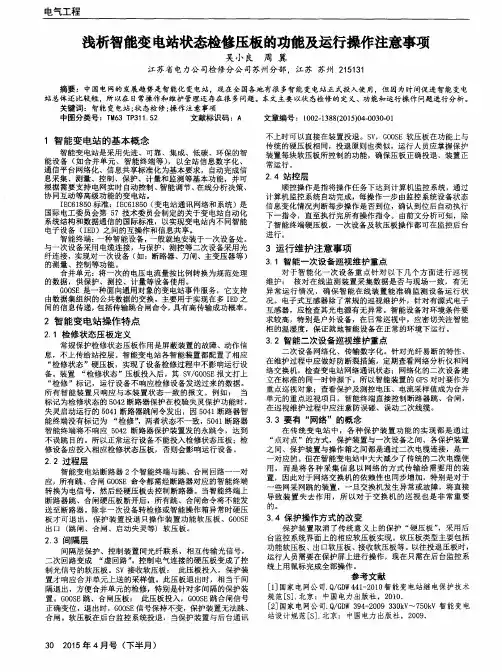

浅析智能变电站状态检修压板的功能及运行操作注意事项
不 上 时 可 以直 接在 装置 投退 。Ｓ Ｖ ，Ｇ Ｏ Ｏ Ｓ Ｅ 软 压板 在 功 能上 与 传 统 的 硬 压 板 相 同 ，投 退 原 则 也 类 似 ，运 行 人 员 应 掌 握 保 护
装置每块软压板所控制 的功 能，确保压板正确投退、装置正 常运行 。
２ ． ４ 站 控 层
顺 控 操 作 是 指 将操 作任 务 下达 到 计 算 机 监 控 系 统 ，通 过 计算机监控系统 自动完成 ，每操作 一步 由监控系统设备状态 信息变化情况判断每步操作是否到位 ，确认到位后 自动执行 下一指令 ，直至执 行完所有操作指令 。由前文分析可知，除 了智能终端硬压板，一次设备及软压板操作都可在监控后 台 进行 。
３运行维护注意事项
３ ． １智能一次设备巡视维 护重点
对 于 智 能 化 一 次 设 备 重 点 针 对 以 下 几 个 方 面 进 行 巡 视 维护 ： 核对在线监测 装置采集数据是否与现场 一致 ，有无 异 常运行情 况 ，确保 智能在 线装置 能准确 监测设备 运行状 况 。电子式互感器 除了常规 的巡视维护外 ，针对 有源 式电子 互感器 ，应检 查其光 电源有无异常 。智能设备对环境条件要 求较高 ，特别是户外设备，在 日常巡视中 ，应密切关注智 能 柜 的温湿度 ，保证就地智能设备在正常的环境 下运行 。
电气工 程
浅析智１ ｌ ｌ Ｂ 变 电站状态检修压板的功能及运行操作注意事项
吴 小良 周 翼
江 苏省 电力 公 司检 修 分 公 司苏 州分 部 ， 江 苏 苏州 ２ １ ５ １ ３ １
摘要 ：中 国电 网的发展趋 势是 智能化变电站 ，现在 全国各地有很 多智 能变电站正 式投入使 用，但 因为时 间促 进智能变电 站 总体 还 比较 短 ，所 以在 日常操 作 和 维 护 管 理 还 存 在 很 多问 题 。本 文 主要 以状 态检 修 的 定 义 、功 能和 运 行 操作 问题 进行 分 析 。 关键词 ：智能变电站 ； 状态检修 ； 操作注 意事项 中图分类号 ：Ｔ Ｍ ６ ３ Ｔ Ｐ ３ １ １ ． ５ ２ 文献标识码 ：Ａ 文章编 号 ：１ ０ ０ ２ ． １ ３ ８ ８ （ ２ ０ １ ５ ） ０ ４ ． ０ ０ ３ ０ ． Ｏ １
浅析智能变电站保护软压板投退原则 姜力强
浅析智能变电站保护软压板投退原则姜力强摘要：智能变电站在电力行业的应用价值逐渐突显，对比常规变电站具有较多的优点。
本分就智能变电站中的保护软压板的实际使用和配备情况进行了分析，阐述了保护软压板的内涵并在此基础上进行了分类，在不同工作环境和不同实际工作情况下，对智能变电站保护软压板的投退原则进行了讨论并提出一定的观点。
关键词：智能变电站；保护软压板；投退原则一、常规变电站保护压板投退原则1 常规变电站保护压板的分类压板一般装入装置的二次回路中，根据压板在保护装置中安装的位置不同，可以将其分为两类：即功能压板和出口压板。
功能压板的投退对保护装置的功能实现提供了保障和决定性作用，例如变压器使用过程中的纵联差动保护。
其中，纵联差动保护的功能压板投入，能够将相关信号输送至保护装置内，实现对智能变电站的保护。
出口压板的投退是对各类断路器能够顺利跳闸起着至关重要的作用。
通常情况下的连片中负极电压始终存在，而正极电压与保护节点之间存在串联关系。
在实现保护时，当压板投入后，由压板将电源正极连通，此时控制装置会使断路器实现跳闸动作。
2 保护软压板投退原则预期保护功能能够顺利实现由保护压板的投退准确性而决定。
其中保护软压板的投退原则包含4点内容，分别是：（1）操作前务必保证保护装置的安全性和平稳性，并且消除一切故障情况，可检查有无异常情况或异常信号提示，检查屏幕显示是否正常；（2）在开关关合时投入保护压板时，一定要检测出口压板的电压情况，必须保证电压值为0，但绝不可以使用万用表进行直接测量，而应该选用出口压板两端无异极性电压测量法；（3）在退出保护时，必须先退出出口压板，后退出功能压板。
在保护投入时正好相反，即先投入功能压板，再投入出口压板。
二、智能变电站保护软压板投退原则1 智能变电站保护软压板的分类在智能变电站内，除硬压板使用在检修压板中外，软压板是保护装置中常用的手段，其目的是可以满足远程操控的目的。
表1中，以500千伏的线路板胡装置PSL-603U 和PCS-931 为例，对某供应商的软压板配置进行阐述。
二次保护中的软压板和硬压板
保护压板和出口压板的检测方法
出口压板两端电压差为0，功能压板电压差为24V！ 出口压板直接接通的是跳闸线圈，功能压板直接接通的 保护装置内部的24V电压。 正常我们测量出口压板用一端接地一端接触压板的方法 来测量，防止测量过程中引起的短路使跳闸线圈动作。 在测量功能压板的时候由于是内部经隔离和整流后的 24V 直流电源不接地，所以必须直接测量压板上下口，电压 24V是正常的。 投入时要注意先投入功能压板，检查保护装置正常后再 投入出口压板（跳闸压板，）防止误动现象。 出口压板一般是上口为 -110V下口为 0V，否则就要检查 保护装置是否正常。
硬压板
硬压板：当中间的连 片合上，即硬压板投 入；连片未合，即退 出。
跳闸压板规定采用红 色标识，保护功能压 板规定采用黄色标识 ，备用压板为灰色。
压板分类
按照压板接入保护装置二次回路位置的不同,可分为保 护功能压板和出口压板两大类。
保护功能压板实现了保护装置某些功能(如主保护、距 离保护、零序保护等的投、退) 。该压板一般为弱电压板 , 接DC24 V。也有强电功能压板, 如BP22B 投充电保护、过 流保护等, 接DC220 V 或DC110 V。但进入装置之前必经光 电耦合或隔离继电器隔离, 转化为弱电开入, 其抗干扰能力 更好。
保护压板投退时注意事项
1.投退前
这个过程中，需要操作人员以“五防”系统作为基 础对保护压板投退进行模拟操作。 现阶段，由于“五防”系统没有就压板而设置专门的 防误逻辑，无法做到防误预警，也不能在线校正压板操作 之前的正确性，所以只能依靠操作人员的把关。
保护压板投退中注意事项
2. 投退中
一般情况下，保护压板都会放置在各种保护屏柜 中，且大多是放置在柜中的下半部，所以其存放位置比 较低矮。 在对压板进行名称注释时使用的标签较小，同时也 没有利用相关图形对其进行明显的提示。因此，此过程 需要依据操作人员持有的操作票进行每项操作，但是操 作过程中使用的压板是否正确并不能及时发现，在一定 程度上容易出现错误的投退操作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
智能变电站软压板相关说明
一、软压板分类
智能变电站大量减少硬压板的设置，只有检修压板为硬压板，保护装置广泛采用软压板。
1、保护功能投退压板：实现某保护功能的完整投入或退出，此类压板为控制保护功能的主压板。
2、GOOSE出口压板：实现保护装置动作的跳合闸信号传输。
此类压板相当于常规站保护与保护间，保护与操作箱间的配线，即：跳闸硬压板。
当单一保护停启用时，需要操作。
3、SV软压板（数据接收压板）：按MU投入状态控制本端是否接收处理采样数据。
此类压板相当于以往保护欲流变、压变间的连线，正常不进行操作。
但是主变保护等跨间隔保护中单间隔MU投入压板需要在单间隔检修时操作。
如：线路检修时，需退出线路间隔MU 投入软压板，线路数据将不会进入主变保护。
4、测控功能压板：实现某测控功能的完整投入或退出。
此类压板用于控制测控功能，相当于测控装置的定值。
如：检无压、检周期等。
5、控制压板：标记保护定值、软压板的远方控制模式，正常不进行操作。
如：远方修改定值、远方切换定值区等。
二、软压板后台设置原则
1、保护功能投退压板应在后台画面显示，具备遥控功能。
2、GOOSE出口压板应在后台画面显示，具备遥控功能。
3、单一间隔的SV软压板（数据接收压板）不在后台画面显示，压板状态在变电站投运前设置完成，投运后不得改变。
跨间隔保护的数据接收压板在后台画面显示，其压板具备遥控功能。
4、测控功能压板不在后台画面显示，其压板状态在投运前应设置完成，投运后不得改变。
5、控制压板应在后台画面显示，但不具备遥控功能。
三、软压板命名
按照硬压板命名原则设置，采用双重名称，即编号+名称。
四、软压板操作
1、运维人员操作保护功能停启用软压板应在监控后台实现，操作前核对监控画面软压板实际状态，操作后应在监控画面和保护装置上核对软压板实际状态。
2、定值区切换软压板应在监控后台实现。
3、操作票填写应按照硬压板相关规定进行，相应的“硬压板”改为“软压板”。
4、禁止通过投退智能终端的断路器跳合闸硬压板的方式投退保护。
