常用PNP三极管参数PNP三极管是一种常用的半导体器件，常被用于电子电路中的放大、开关、稳压等功能。
了解其常用参数对于理解和应用该器件是非常重要的。
1.电流放大倍数（β值）：PNP三极管的电流放大倍数指的是集电极电流（Ic）与基极电流（Ib）之间的比值。
它是指三极管的放大能力，一般值在10～500之间，不同型号的三极管有不同的β值。
2. 最大集电极电流（Ic max）：指在特定工作条件下，三极管所能承受的最大电流值。
超过该值后会导致器件过热甚至损坏。
3. 最大集电极-基极电压（Vce max）：指在特定工作条件下，三极管集电极与基极之间所能承受的最大电压值。
超过该值后会导致器件击穿。
4. 饱和区和截止区：PNP三极管有两个特殊的工作区域。
饱和区指的是当基极电流（Ib）足够大，使得集电极电压（Vce）很小甚至接近零时，三极管处于饱和状态。
截止区指的是当基极电流（Ib）非常小且集电极电压（Vce）较大时，三极管处于截止状态。
5.输入电压偏置和输出电压偏置：PNP三极管的工作需要正确定义基极和发射极之间的电压偏置。
输入电压偏置指的是基极电压与发射极电压之间的差值，输出电压偏置指的是集电极电压与发射极电压之间的差值。
6. 最大功率（Pmax）：指三极管能够承受的最大功率。
超过该值后会导致器件过热甚至损坏。
7.最大工作频率（fT）：指能够在频率上最大工作的三极管。
这个参数对于高频应用非常重要。
它取决于三极管内部结构和材料的特性。
8. 热电阻（θja）：指三极管的热耦合特性，即用于散热时三极管芯片与环境间的温度差。
热阻越小，散热效果越好，越有利于保护器件。
9.尺寸和引脚布局：PNP三极管通常有标准的引脚布局，如基极（B）、发射极（E）和集电极（C）。
这些尺寸和引脚布局使得三极管易于焊接和安装。
10. 各种参数受到温度影响：PNP三极管的性能受到温度的影响。
特别是电流放大倍数（β值）和最大集电极电流（Ic max）会随着温度的变化而变化。

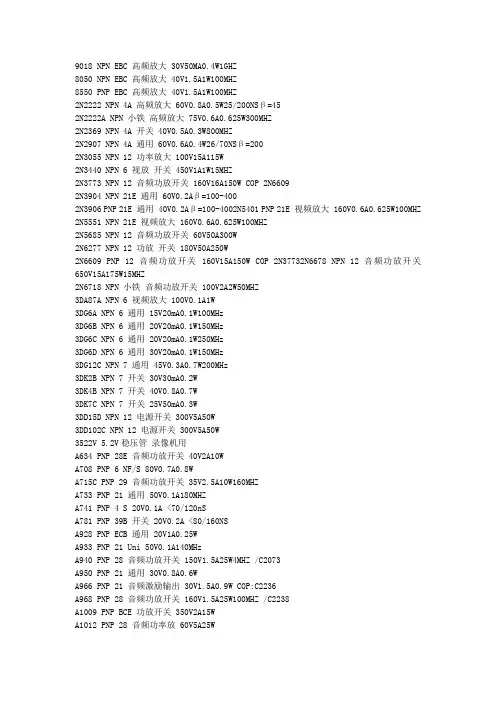

常用三极管型号及参数
9018 NPN EBC 高频放大 30V50MA0.4W1GHZ8050 NPN EBC 高频放大 40V1.5A1W100MHZ8550 PNP EBC 高频放大 40V1.5A1W100MHZ2N2222 NPN 4A 高频放大 60V0.8A0.5W25/200NSβ=452N2222A NPN 小铁高频放大 75V0.6A0.625W300MHZ2N2369 NPN 4A 开关 40V0.5A0.3W800MHZ2N2907 NPN 4A 通用 60V0.6A0.4W26/70NSβ=2002N3055 NPN 12 功率放大 100V15A115W2N3440 NPN 6 视放开关 450V1A1W15MHZ2N3773 NPN 12 音频功放开关 160V16A150W COP 2N66092N3904 NPN 21E 通用 60V0.2Aβ=100-4002N3906 PNP 21E 通用 40V0.2Aβ=100-4002N5401 PNP 21E 视频放大 160V0.6A0.625W100MHZ 2N5551 NPN 21E 视频放大 160V0.6A0.625W100MHZ2N5685 NPN 12 音频功放开关 60V50A300W2N6277 NPN 12 功放开关 180V50A250W2N6609 PNP 12 音频功放开关 160V15A150W COP 2N37732N6678 NPN 12 音频功放开关650V15A175W15MHZ2N6718 NPN 小铁音频功放开关 100V2A2W50MHZ3DA87A NPN 6 视频放大 100V0.1A1W3DG6A NPN 6 通用 15V20mA0.1W100MHz3DG6B NPN 6 通用 20V20mA0.1W150MHz3DG6C NPN 6 通用 20V20mA0.1W250MHz3DG6D NPN 6 通用 30V20mA0.1W150MHz3DG12C NPN 7 通用 45V0.3A0.7W200MHz3DK2B NPN 7 开关 30V30mA0.2W3DK4B NPN 7 开关 40V0.8A0.7W3DK7C NPN 7 开关 25V50mA0.3W3DD15D NPN 12 电源开关 300V5A50W3DD102C NPN 12 电源开关 300V5A50W3522V 5.2V稳压管录像机用A634 PNP 28E 音频功放开关 40V2A10WA708 PNP 6 NF/S 80V0.7A0.8WA715C PNP 29 音频功放开关 35V2.5A10W160MHZA733 PNP 21 通用 50V0.1A180MHZA741 PNP 4 S 20V0.1A <70/120nSA781 PNP 39B 开关 20V0.2A <80/160NSA928 PNP ECB 通用 20V1A0.25WA933 PNP 21 Uni 50V0.1A140MHzA940 PNP 28 音频功放开关 150V1.5A25W4MHZ /C2073A950 PNP 21 通用 30V0.8A0.6WA966 PNP 21 音频激励输出 30V1.5A0.9W COP:C2236A968 PNP 28 音频功放开关 160V1.5A25W100MHZ /C2238A1009 PNP BCE 功放开关 350V2A15WA1012 PNP 28 音频功率放 60V5A25WA1013 PNP 21 视频放大 160V1A0.9WA1015 PNP 21 通用 60V0.15A0.4W8MHZA1020 PNP 21 音频开关 50V2A0.9W A1123 PNP 21 低噪放大 150V0.05A0.75WA1162 PNP 21d 通用贴片 50V0.15A0.15WA1216 PNP BCE 功放开关 180V17A200W20MHZ /2922A1220 PNP 29 音频功放开关 120V1.5A20W150MHZ/C2690A1265 PNP BCE 功放开关 140V10A100W30MHZ /C3182A1295 PNP BCE 功放开关 230V17A200W30MHZ /C3264A1301 PNP BCE 功放开关 160V10A100W30MHZ /C3280A1302 PNP BCE 功放开关 200V15A150W30MHZ /C3281A1358 ? PNP 高频 120V1A10W120MHZA1444 PNP BCE 高速电源开关 100V15A30W80MHZA1494 PNP BCE 功放开关 200V17A200W20MHZ /C3858A1516 PNP BCE 功放开关 180V12A130W25MHZA1668 PNP 28B 电源开关 200V2A25W20MHZA1785 PNP BCE 驱动 400V1A1W/120V1A0.9W140MHA1941 PNP BCE 功放开关 140V10A100WCOP:5198A1943 PNP BCE 功放开关 230V15A150W /C5200 原A1988 PNP 30 功放开关B449 PNP 12 功放开关 50V3.5A22.5W 锗管B631K PNP 29 音频功放开关 120V1A8W130MHZ /D600KB647 PNP 21 通用 120V1A0.9W140MHZ /D667B649 PNP 29 视放 180V1.5A1W /D669B669 PNP 28 达林顿功放 70V4A40WB673 PNP 28 达林顿功放 100V7A40WB675 PNP 28 达林顿功放 60V7A40WB688 PNP BCE 音频功放开关 120V8A80W /D718B734 PNP 39B 通用 60V1A1W /D774B744 PNP 21 通用 30V0.1A0.25WB772 PNP 29 音频功放开关 40V3A10WB774 PNP 21 通用 30V0.1A0.25WB817 PNP 30 功放开关 160V12A100W /D1047 B834 PNP 28 功放开关 60V3A30WB937A PNP 功放开关 60V2A35 DRALB1020 PNP 28 功放开关达林顿100V7A40Wβ=6000B1079 PNP 30 达林顿功放 100V20A100Wβ=5000/D1559B1185 PNP 28B 功放开关 60V3A25W 70MHZ /D1762B1238 PNP ECB 功放开关 80V0.7A1W 100MHZB1240 PNP 39B 功放开关 40V2A1W100HZB1243 PNP 39B 功放开关 40V3A1W70HZB1316 PNP 54B 驱动功放达林顿100V2A10Wβ=15000B1317 PNP BCE 音频功放 180V15A150W COP:D1975B1335 PNP 28 音频功放低噪 80V4A30W 12MHZB1375 PNP BCE 音频功放 60V3A2W9MHZB1400 PNP 28B 达林顿功放 120V6A25W β=1000-20000B1429 PNP BCE 功放开关 180V15A150WB1494 PNP BCE 达林顿功放 120V25A120Wβ=2000-20000 C106 NPN EBC 音频功放开关 60V1.5A15WC380 NPN 21 高频放大 35V0.03A250MHZC458 NPN 21 通用 30V0.1A230MHzC536 NPN 21 通用 40V0.1A180MHZC752 NPN 21 通用 30V0.1A300MHzC815 NPN 21 通用 60V0.2A0.25WC828 NPN 21 通用 45V0.05A0.25WC900 NPN 21 低噪放大 30V0.03A100MHZC943 NPN 4A 通用 60V0.2A200MHZC945 NPN 21 通用 50V0.1A0.5W250MHZC1008 NPN 6 通用 80V0.7A0.8W50MHZC1162 NPN 29 音频功放开关 35V1.5A10WC1213 NPN 39B 监视器专用 35V0.5A0.4WC1222 NPN 21 低噪放大 60V0.1A100MHZ。
SA系列(PNP型)三极管参数表
-2
-50
-50
100M
40-240
CK77B
2SA1020T
UTC
硅PNP三极管,功率放大，功率开关，配对管2SC2655
900m
-2
-50
-50
100M
40-240
CK77B
2SA1021
TOSHIBA
停产，用2SA1408代替
20
-1.5
-150
20M
3CA10F
2SA1022
PANASONIC
25
-1.5
-180
-160
120M
60-200
3CA10F
2SA1011S
SANYO
硅PNP三极管,功率放大，场输出，配对管2SC2344
25
-1.5
-180
-160
120M
60-200
3CA10F
2SA1011W
WS
硅PNP三极管,功率放大，场输出，配对管2SC2344
25
-1.5
-180
-160
3CG120A
2SA1031C
HITACHI
硅PNP三极管,高频低噪声放大，配对管2SC458/2SC2310
300m
-100m
-30
-30
200M
100-500
3CK14F
2SA1031D
HITACHI
硅PNP三极管,高频低噪声放大，配对管2SC458/2SC2310
300m
-100m
-30
-30
硅PNP三极管,低频放大，配对管2SC2295
200m
-30m
-30
-20

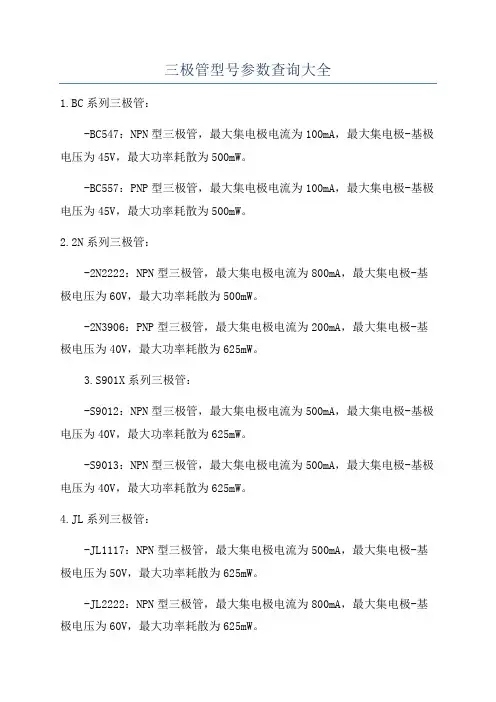

三极管型号参数查询大全
三极管型号参数查询大全1.BC系列三极管：-BC547：NPN型三极管，最大集电极电流为100mA，最大集电极-基极电压为45V，最大功率耗散为500mW。
-BC557：PNP型三极管，最大集电极电流为100mA，最大集电极-基极电压为45V，最大功率耗散为500mW。
2.2N系列三极管：-2N2222：NPN型三极管，最大集电极电流为800mA，最大集电极-基极电压为60V，最大功率耗散为500mW。
-2N3906：PNP型三极管，最大集电极电流为200mA，最大集电极-基极电压为40V，最大功率耗散为625mW。
3.S901X系列三极管：-S9012：NPN型三极管，最大集电极电流为500mA，最大集电极-基极电压为40V，最大功率耗散为625mW。
-S9013：NPN型三极管，最大集电极电流为500mA，最大集电极-基极电压为40V，最大功率耗散为625mW。
4.JL系列三极管：-JL1117：NPN型三极管，最大集电极电流为500mA，最大集电极-基极电压为50V，最大功率耗散为625mW。
-JL2222：NPN型三极管，最大集电极电流为800mA，最大集电极-基极电压为60V，最大功率耗散为625mW。
以上仅列举了一些常用的三极管型号，每个型号具体参数可能根据不同的制造商而有所不同。
要查询具体的三极管型号参数，可以参考制造商的官方网站、数据手册或商家提供的技术资料。
一般来说，三极管的主要参数包括：- 最大集电极电流（ICmax）：三极管允许通过的最大电流。
-最大集电极-基极电压（VCEO）：三极管可承受的最大集电极-基极电压。
- 最大功率耗散（PDmax）：三极管可承受的最大功率。
-直流电流放大倍数（hFE）：三极管的放大倍数。
-开关频率（fT）：三极管可实现的最高工作频率。
同时，还需要关注三极管的引脚排列和包装形式，并根据具体的应用需求选择合适的三极管型号。
实际应用中，可以参考相关电路设计手册、电子元器件手册以及网络技术资料，以获取更详细的三极管型号参数和应用指导。
9013三极管参数代换
9013三极管参数代换9013三极管是一种常用的极耦合型PNP三极管，具有高电流放大系数和低饱和压降等特点。
它被广泛应用于各种电子电路中，如放大电路、开关电路等。
本文将从不同的角度来介绍9013三极管的参数及其应用。
一、基本参数9013三极管的基本参数包括最大集电电流（IC）、最大集电极-基极电压（VCEO）、最大功耗（Ptot）等。
其中，最大集电电流是指在特定工作条件下，集电电流的最大允许值；最大集电极-基极电压是指在特定工作条件下，集电极与基极之间的最大电压；最大功耗是指在特定工作条件下，三极管所能耗散的最大功率。
二、电流放大系数9013三极管的电流放大系数（hFE）是指集电电流与基极电流之间的比值，它反映了三极管放大能力的大小。
一般来说，hFE越大，放大能力越强。
在实际应用中，我们需要根据具体的工作条件选择合适的hFE值，以获得所需的电流放大效果。
三、饱和压降9013三极管的饱和压降（VCEsat）是指在开关电路中，当三极管处于饱和状态时，集电极与基极之间的电压降。
饱和压降越小，说明三极管在开关过程中的能耗越低，效率越高。
因此，在设计开关电路时，我们通常会选择具有较小饱和压降的9013三极管，以提高电路的效率。
四、工作频率9013三极管的工作频率是指在特定工作条件下，三极管能够正常工作的最大频率。
在高频电路中，由于信号频率较高，所以要求三极管具有较高的工作频率。
而在低频电路中，三极管的工作频率要求较低。
因此，在选择9013三极管时，我们需要根据具体的工作频率要求来进行选择。
五、稳定性9013三极管的稳定性是指在不同温度和工作条件下，三极管的性能是否能够保持稳定。
稳定性好的三极管能够在不同的环境下保持一致的性能，不会因温度变化或工作条件的变化而发生明显的性能变化。
因此，在一些对稳定性要求较高的应用中，我们需要选择具有良好稳定性的9013三极管。
六、应用领域由于9013三极管具有高电流放大系数和低饱和压降等优点，因此在各种电子电路中得到了广泛的应用。

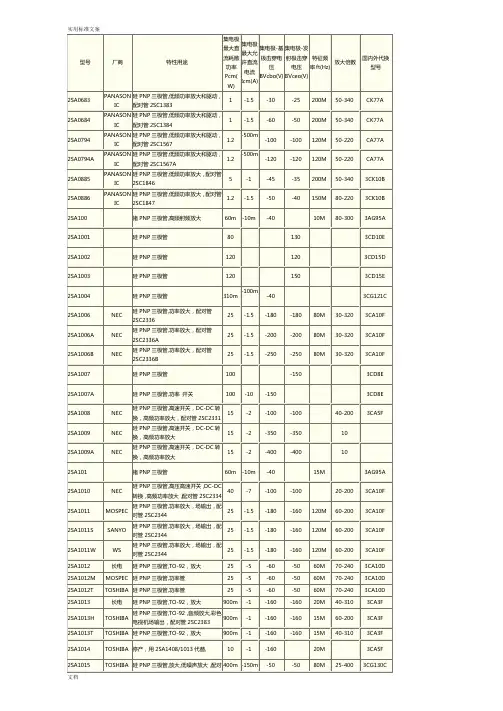

2SA系列(PNP型)三极管全参数表
2SA1031C
HITACHI
硅PNP三极管,高频低噪声放大，配对管2SC458/2SC2310
300m
-100m
-30
-30
200M
100-500
3CK14F
2SA1031D
HITACHI
硅PNP三极管,高频低噪声放大，配对管2SC458/2SC2310
300m
-100m
-30
-30
硅PNP三极管,功率放大，功率开关，配对管2SC2655
900m
-2
-50
-50
100M
40-240
CK77B
2SA1020A
TRANSYS
硅PNP三极管,功率放大，功率开关，配对管2SC2655
900m
-2
-50
-50
100M
70-240
CK77B
2SA1020P
PANASONIC
硅PNP三极管,功率放大，功率开关，配对管2SC2655
-25
200M
50-340
CK77A
2SA0684
PANASONIC
硅PNP三极管,低频功率放大和驱动，配对管2SC1384
1
-1.5
-60
-50
200M
50-340
CK77A
2SA0794
PANASONIC
硅PNP三极管,低频功率放大和驱动，配对管2SC1567
1.2
-500m
-100
-100
120M
TOSHIBA
硅PNP三极管,TO-92，放大
900m
-1
-160
-160
15M
常用近500个三极管(MOSFET)中文资料
9011,9012,9013,9014,8050,8550三极管的区别9011 NPN 30V 30mA 400mW 150MHz 放大倍数20-809012 PNP 50V 500mA 600mW 低频管放大倍数30-909013 NPN 20V 625mA 500mW 低频管放大倍数40-1109014 NPN 45V 100mA 450mW 150MHz 放大倍数20-908050 NPN 25V 700mA 200mW 150MHz 放大倍数30-1008550 PNP 40V 1500mA 1000mW 200MHz 放大倍数40-140详情如下：90系列三极管参数90系列三极管大多是以90字为开头的，但也有以ST90、C或A90、S90、SS90、UTC90开头的，它们的特性及管脚排列都是一样的。
9011 结构：NPN集电极-发射极电压30V集电极-基电压50V射极-基极电压5V集电极电流0.03A耗散功率0.4W结温150℃特怔频率平均370MHZ放大倍数：D28-45 E39-60 F54-80 G72-108 H97-146 I132-1989012 结构：PNP集电极-发射极电压-30V集电极-基电压-40V射极-基极电压-5V集电极电流0.5A耗散功率0.625W结温150℃特怔频率最小150MHZ放大倍数：D64-91 E78-112 F96-135 G122-166 H144-220 I190-3009013 结构：NPN集电极-发射极电压25V集电极-基电压45V射极-基极电压5V集电极电流0.5A耗散功率0.625W结温150℃特怔频率最小150MHZ放大倍数：D64-91 E78-112 F96-135 G122-166 H144-220 I190-3009014 结构：NPN集电极-发射极电压45V集电极-基电压50V射极-基极电压5V集电极电流0.1A耗散功率0.4W结温150℃特怔频率最小150MHZ放大倍数：A60-150 B100-300 C200-600 D400-10009015 结构：PNP集电极-发射极电压-45V集电极-基电压-50V射极-基极电压-5V集电极电流0.1A耗散功率0.45W结温150℃特怔频率平均300MHZ放大倍数：A60-150 B100-300 C200-600 D400-10009016 结构：NPN集电极-发射极电压20V集电极-基电压30V射极-基极电压5V集电极电流0.025A耗散功率0.4W结温150℃特怔频率平均620MHZ放大倍数：D28-45 E39-60 F54-80 G72-108 H97-146 I132-1989018 结构：NPN集电极-发射极电压15V集电极-基电压30V射极-基极电压5V集电极电流0.05A耗散功率0.4W结温150℃特怔频率平均620MHZ放大倍数：D28-45 E39-60 F54-80 G72-108 H97-146 I132-198三极管85508550是一种常用的普通三极管。
常用贴片三极管参数及丝印
常⽤贴⽚三极管参数及丝印现在贴⽚三极管⼴泛⽤于各种电⼦产品中，但像SOT23封装的贴⽚三极管，因其体积较⼩，管壳上⼀般打印不下完整型号，通常都是采⽤⼀些代码来表⽰其型号，这给使⽤与维修带来了⼀些⿇烦。
本⽂介绍⼀些⽬前最常⽤的贴⽚三极管的丝印及其主要参数，供电⼦爱好者参考。
1、S9012，PNP型三极管，Pcm＝300mW，Icm＝500mA，BVceo＝25V。
2、S9013，NPN型三极管，Pcm＝300mW，Icm＝500mA，BVceo＝25V。
9012和9013经常作为互补管使⽤。
3、S9014，NPN型三极管，Pcm＝200mW，Icm＝100mA，BVceo＝45v。
4、S9015，PNP型三极管，Pcm＝200mW，Icm＝100mA，BVceo＝45V。
S9014和S9015为互补管。
5、S9018，NPN型⾼频三极管，Pcm＝200mW，Icm＝50mA，BVceo＝18V。
6、S8050，NPN型三极管，Pcm＝300mW，Icm＝500mA，BVceo＝25V。
7、S8550，PNP型三极管，Pcm＝300mW，Icm＝500mA，BVceo＝25V。
S8050和S8550为互补管。
8、A1015完整型号为2SA1015，PNP型三极管，Pcm＝200mW，Icm＝150mA，BVceo＝50V。
9、C1815，完整型号为2SC1815，NPN型三极管，Pcm＝200mW，Icm＝150mA，BVceo＝50V。
该管与A1015为互补管。
10、MMBT5551，NPN型三极管，Pcm＝300mW，Icm＝600mA ，BVceo＝150V。
5551为互补管。
12、2SA733，PNP型三极管，Pcm＝200mW，Icm＝150mA，BVceo＝50V。
为互补管。
14、M MBTA42，NPN型⾼反压三极管，Pcm＝300mW，Icm＝300mA，BVceo＝300V。
与MMBTA42为互补管。
三极管参数大全型号功能代换
三极管参数大全型号功能代换三极管是一种主要用于放大和开关电路的电子器件。
它由三个控制电极组成，分别是基极、发射极和集电极。
在不同类型的三极管中，这些控制电极的相对位置和功用会有所不同。
下面是一些常见的三极管型号及其功能的详细介绍。
请注意，以下列表并非全面，但包含了一些常见而重要的型号。
1.NPN型三极管NPN型三极管的基极和集电极之间有一个P型硅掺杂区，发射极由N 型硅掺杂区构成。
它可以用来放大电流和电压信号，以及用于开关电路。
常见的NPN型三极管有：-2N3904:用于低功率放大电路，最大集电极电流为200mA。
-BC547:这也是一款用于低功率放大电路的设备，最大集电极电流为100mA。
-2N2222:具有较高的集电极电流能力，最大集电极电流为800mA。
2.PNP型三极管PNP型三极管的基极和集电极之间有一个N型硅掺杂区，发射极由P 型硅掺杂区构成。
它与NPN型三极管类似，但在整体操作方面有所不同。
常见的PNP型三极管有：-2N3906:用于低功率放大电路，最大集电极电流为200mA。
-BC557:也是一款用于低功率放大电路的设备，最大集电极电流为100mA。
-2N2907:具有较高的集电极电流能力，最大集电极电流为600mA。
3.MOSFET型三极管MOSFET（金属-氧化物半导体场效应管）是一种由金属栅极、氧化层和半导体构成的器件。
它具有高输入阻抗、低电压工作和快速开关特性。
常见的MOSFET型三极管有：-IRF520:用于功率开关和DC-DC转换器。
-IRFZ44:具有高转移电导和较低的开启电阻，适用于高频放大电路。
-IRLZ44:使用低电压电源的高频开关电源。
4.组合型三极管在一些应用中，需要使用两个或多个三极管来实现特定的功能。
-2N5246:由两个PNP型三极管组成，用于利用两个三极管的互补特性。
-2N5038:由两个NPN型三极管组成，用于双级音频放大电路。
-2N2924:由一个PNP型和一个NPN型三极管组成，用于构建稳压电源。
常用三极管的部分参数
2N6050 12 PNP 音频功放开关 60V 12A 150W
2N6051 12 PNP 音频功放开关 80V 12A 150W
A1175 PNP 通用 60V 0.10A 0.25W 180MHZ
A1295 BCE PNP 功放开关 230V 17A 200W 30MHZ C3264
A1301 BCE PNP 功放开关 160V 12A 120W 30MHZ C3280
C3280 BCE NPN 功放开关 160V 12A 120W 30MHZ A1301
A1302 BCE PNP 功放开关 200V 15A 120W 30MHZ C3281
C4928 BCE NPN 行管 1500V 15A 150W
C5411 BCE NPN 彩显行管17” 1500V 14A 60W
HQ1F3P 贴片 NPN 功放开关 20V 2A 2W
TIP132 28 NPN 音频功放开关 100V 8A 70W TIP137
A1020 21 PNP 音频 开关 50V 2A 0.9W
A968 28 PNP 音频功放开关 160V 1.5A 25W 100MHZ C2238
A1009 BCE PNP 功放开关 350V 2A 15W
A1220P 29 PNP 音频功放开关 120V 1.5A 20W 150MHZ
A1013 21 PNP 视频放大 160V 1A 0.9W C2383
A715C 29 PNP 音频功放开关 35V 2.5A 10W 160MHZ
A733 21 PNP 通用 50V 0.1A 180MHZ
