常用小功率三极管参数
三极管参数

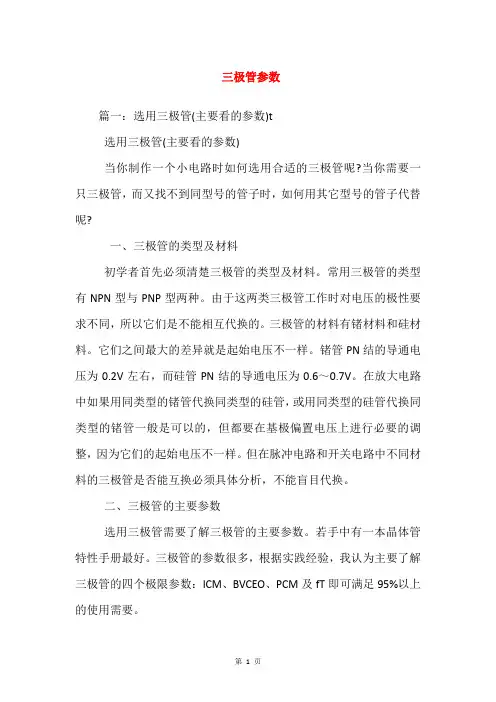

三极管参数篇一：选用三极管(主要看的参数)t选用三极管(主要看的参数)当你制作一个小电路时如何选用合适的三极管呢?当你需要一只三极管，而又找不到同型号的管子时，如何用其它型号的管子代替呢?一、三极管的类型及材料初学者首先必须清楚三极管的类型及材料。
常用三极管的类型有NPN型与PNP型两种。
由于这两类三极管工作时对电压的极性要求不同，所以它们是不能相互代换的。
三极管的材料有锗材料和硅材料。
它们之间最大的差异就是起始电压不一样。
锗管PN结的导通电压为0.2V左右，而硅管PN结的导通电压为0.6～0.7V。
在放大电路中如果用同类型的锗管代换同类型的硅管，或用同类型的硅管代换同类型的锗管一般是可以的，但都要在基极偏置电压上进行必要的调整，因为它们的起始电压不一样。
但在脉冲电路和开关电路中不同材料的三极管是否能互换必须具体分析，不能盲目代换。
二、三极管的主要参数选用三极管需要了解三极管的主要参数。
若手中有一本晶体管特性手册最好。
三极管的参数很多，根据实践经验，我认为主要了解三极管的四个极限参数：ICM、BVCEO、PCM及fT即可满足95%以上的使用需要。
1. ICM是集电极最大允许电流。
三极管工作时当它的集电极电流超过一定数值时，它的电流放大系数β将下降。
为此规定三极管的电流放大系数β变化不超过允许值时的集电极最大电流称为ICM。
所以在使用中当集电极电流IC超过ICM时不至于损坏三极管，但会使β值减小，影响电路的工作性能。
2. BVCEO是三极管基极开路时，集电极-发射极反向击穿电压。
如果在使用中加在集电极与发射极之间的电压超过这个数值时，将可能使三极管产生很大的集电极电流，这种现象叫击穿。
三极管击穿后会造成永久性损坏或性能下降。
3. PCM是集电极最大允许耗散功率。
三极管在工作时，集电极电流在集电结上会产生热量而使三极管发热。
若耗散功率过大，三极管将烧坏。
在使用中如果三极管在大于PCM下长时间工作，将会损坏三极管。
常用三极管数据

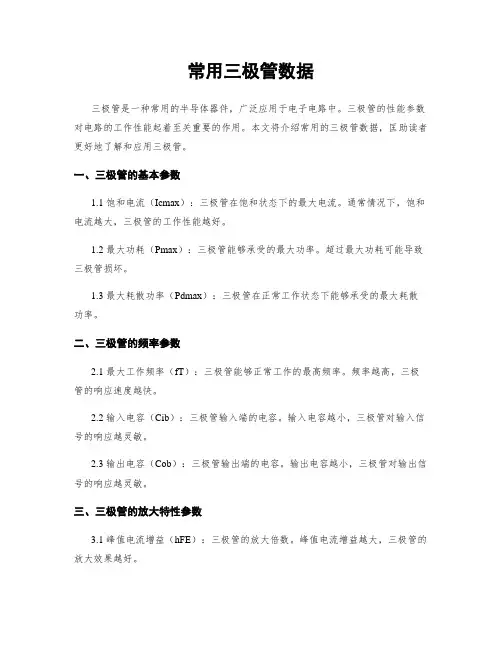

常用三极管数据三极管是一种常用的半导体器件，广泛应用于电子电路中。
三极管的性能参数对电路的工作性能起着至关重要的作用。
本文将介绍常用的三极管数据，匡助读者更好地了解和应用三极管。
一、三极管的基本参数1.1 饱和电流（Icmax）：三极管在饱和状态下的最大电流。
通常情况下，饱和电流越大，三极管的工作性能越好。
1.2 最大功耗（Pmax）：三极管能够承受的最大功率。
超过最大功耗可能导致三极管损坏。
1.3 最大耗散功率（Pdmax）：三极管在正常工作状态下能够承受的最大耗散功率。
二、三极管的频率参数2.1 最大工作频率（fT）：三极管能够正常工作的最高频率。
频率越高，三极管的响应速度越快。
2.2 输入电容（Cib）：三极管输入端的电容。
输入电容越小，三极管对输入信号的响应越灵敏。
2.3 输出电容（Cob）：三极管输出端的电容。
输出电容越小，三极管对输出信号的响应越灵敏。
三、三极管的放大特性参数3.1 峰值电流增益（hFE）：三极管的放大倍数。
峰值电流增益越大，三极管的放大效果越好。
3.2 输入电阻（Rin）：三极管输入端的电阻。
输入电阻越大，三极管对输入信号的影响越小。
3.3 输出电阻（Rout）：三极管输出端的电阻。
输出电阻越小，三极管对输出信号的影响越小。
四、三极管的温度特性参数4.1 温度系数（α）：三极管的基极电流随温度变化的系数。
温度系数越小，三极管的温度稳定性越好。
4.2 温度上升系数（β）：三极管的饱和电流随温度升高的系数。
温度上升系数越小，三极管的工作稳定性越好。
4.3 温度范围（Tj）：三极管能够正常工作的温度范围。
超出温度范围可能导致三极管性能下降。
五、三极管的封装参数5.1 封装类型：三极管的封装形式，如TO-92、SOT-23等。
不同封装类型适合于不同的应用场景。
5.2 封装材料：三极管封装的材料，如塑料、金属等。
封装材料的选择影响三极管的散热性能。
5.3 封装尺寸：三极管封装的尺寸，包括封装的长、宽、高等参数。
常用小功率三极管参数
常用小功率三极管参数(PNP)型号类型引脚排列V A W 工作频率6代换型号5610 PNP 50 0.8 0.625 / / 5609 8550 PNP 50 0.8 0.625 300 85-300 8050 9012 PNP 40 0.5 0.625 / 64-202 / 9015 PNP 50 0.1 0.45 190 60-600 /2N2222 PNP 40 2 2 / / /2N5401 PNP 160 0.6 0.31 / / /2N6520 PNP 60/40 0.6 0.4 / 100-300 /2N6726 PNP 50 0.15 0.4 80 / /2N6732 PNP 100 1 2 / / 2N6731 A1013 PNP 160 1 0.9 / / C2383 A1015 PNP 50 0.15 0.4 / / C1815 A1020 PNP 50 2 0.9 / / C2655 A1204 PNP 35 0.8 0.5 / / /A1300 PNP 20 2 0.75 / / /A564 PNP 30 0.1 0.25 / / /A673 PNP 35 0.5 0.4 / / C1213 A733 PNP 50 0.1 180 / C945 A92 PNP 300 0.5 0.625 / / A42 A94 PNP 350 0.35 0.5 / / A44 A950 PNP 30 0.8 0.6 / / C2120 A965 PNP 120 0.8 0.9 / / C2235 A966 PNP 30 1.5 0.9 / / C2236 A979 PNP 100 0.05 0.2 / / /B1212 PNP 160 1.5 0.9 / / D1812 B1240 PNP 40 2 1 / / D1862 B1256 PNP 100 2 1.2 / / /B1326 PNP 30 5 1 / / /B544 PNP 25 1 0.75 / / D325 B564 PNP 30 1 0.8 / / /B622 PNP 400 0.3 0.8 / / D593 B647 PNP 120 1 0.9 / / D667 B739 PNP 20 2 0.9 / / D788 B774 PNP 30 0.1 0.25 / / /B892 PNP 60 2 1 / / D1207 B927 PNP 30 2.5 1 / / D1247 B976 PNP 25 5 0.75 / / /BC369 PNP 20 1 0.8 / / BC368 BC556A PNP 80 0.2 0.5 150 75-500 BC546 MPS2907 PNP 60 0.6 0.625 200 / /常用小功率三极管参数(NPN)型号类型引脚排列V A W 工作频率0代换型号5609NPN500.80.625//5610 8050NPN500.80.62530085-3008550 9011NPN500.030.437028-198/ 9013NPN400.50.625/64-202/ 9014NPN500.10.62527060-1000/ 9016NPN300.0250.462028-198/ 9018NPN300.050.4110028-198/2N5551NPN1800.60.31//2N54012N6725NPN6022/25000/ A42NPN3000.50.625//A92 BC547NPN500.20.530075-900BC557 BC548NPN//////BD371C NPN80 1.5 2.5///BFG91A NPN150.0350.36000//BFR91A NPN///5000// BFR96NPN///5000// C1213NPN350.50.4//A673 C124NPN400.025/200// C1507NPN3000.215/// C1547NPN300.02/900// C1573NPN2500.070.6/// C1583NPN500.1/100// C1675NPN500.03/250// C1740NPN200.032///A933 C1815NPN500.150.4//A1015 C1890NPN900.05/200// C1959NPN350.50.5/// C1973NPN550.50.75PQ=1W/50MHz// C1986NPN100640//A771 C2002NPN600.30.6//A953 C2026NPN300.05/2000// C2060NPN400.7/150/C934 C2086NPN7510.8//PQ=0.45W/27MC2120NPN300.80.6//A950 C2230NPN2000.10.8///C2271NPN3000.10.75///C2330NPN38670///C2383NPN16010.9//A1013 C2412NPN500.1/180//C2458NPN500.150.2//A1048 C2482NPN3000.10.9///C2500-C NPN3020.9///C2570NPN250.07/5000//C2610NPN3000.10.8///C2655-Y NPN6020.9//A1020 C3120NPN300.050.15 2.4G//C3355NPN200.10.6 6.5G//C3358NPN200.10.257G//C3377NPN4010.6150//C3820NPN600.10.3///C4408NPN8020.9///C4488NPN12011///C4489NPN12021///C458NPN300.1/230//C535NPN300.02/700//C838NPN500.03/250//C945NPN500.1/250//D1207NPN6021///D1292NPN10010.9///D1302NPN250.50.625///D1507NPN5031//B1066M D1675NPN//////D1812NPN160 1.50.9//B1212 D1861NPN4021/1K/D1930NPN1002 1.2/1K-10K/D400NPN2510.75///D468NPN2510.9///D593NPN5000.30.8//B622 D603NPN300.1/150//D667C NPN12010.9//B647 D788NPN2020.9//B739 D965NPN4050.75///D966NPN4051/// NSNR421DE NPN200.050.3700// PH2222NPN600.80.5/100-300/ STN2222NPN600.80.5/100-300/常用中功率三极管参数(1)型号类型引脚排列V A W 0/kpl 2N6718V PNP Vid 160 0.6 0.31 /A1008 PNP NF/S-L 100 2 15 C2331A1009 PNP NF/S-L 350 2 15 /A1010 PNP NF/S-L 100 7 40 C2334A1244 PNP NF-L 60 5 20 C3074A1396 PNP S-L 100 10 30 C3568A1441 PNP S-L 100 5 25 /A1443 PNP S-L 100 10 30 /A1444 PNP S-L 100 15 30 /A940 PNP NF/S-L 150 1.5 25 C2073B1096 PNP NF/S-L 200 2 25 D1264B1151 PNP NF/S-L 60 5 20 D1691B1185 PNP NF-L 60 3 25 D1762B1416 PNP NF-L 60 3 1.5 /B511 PNP NF/S-L 35 1.5 10 /B546A PNP NF/S-L 200 2 20 D401B566A PNP NF/S-L 50 4 40 /B649 PNP Vid 180 1.5 1 D669B772P PNP NF/S-L 40 3 10 D882B795 PNP Darl-L 80 1.5 10 /B824 PNP NF/S-L 60 5 30 /B940 PNP NF/S-L 200 2 30 D1264BD438 PNP NF-L 45 4 36 BD437 3DD15D /塑NPN / 600 5 50 / BU406 NPN TV-HA 400 7 60 /BU408 NPN TV-HA 400 7 60 /BU603 NPN S-L 1500 5 50 /BU806 NPN Darl-L 400 8 60 /BUT11AF NPN S-L 450 5 40 1.0/0.8us BUT11AI NPN S-L 1000 5 100 /BUT56A NPN NF/S-L 1000 10 100 /BUX84 NPN S-L 8000 2 40 /BUX85 NPN S-L 1000 2 40 /BUX87 NPN S-L 1000 0.5 20 /C1162 NPN NF/S-L 35 2.5 10 /C1945 NPN HF-L 80 6 20 PQ=16W/27MC1969 NPN AM-L 60 6 20 PQ=16W/27MC1970 NPN VHF-Tr 40 0.6 5 PQ=1.3W/175M C1971 NPN VHF-L 35 2 12.5 PQ=7W/175M C1972 NPN VHF-L 35 3.5 25 PQ=1W/50MC1984 NPN Darl-L 100 3 30 /C1986 NPN Uni-ra 100 0.1 / 300MHz/A771 C2073 NPN NF/S-L 150 1.5 25 /C2078 NPN AM-L 80 3 10 /C2331 NPN NF/S-L 150 2 15 A1008C2335 NPN Vid-L 500 7 40 /C2443 NPN S-L 600 50 400 /C2611 NPN Vid 300 0.1 1.25 /C2653 NPN Vid 350 0.2 15 /C2688 NPN Vid 300 0.2 10 /C2885 NPN S-L 330 2 15 /C2898 NPN S-L 500 8 50 /C3039 NPN S-L 500 7 50 /常用中功率三极管参数(2)型号极性类型V A W 0/kplC3074 NPN 60 5 20 A1243C3150 NPN 900 3 50 /C3303 NPN 100 5 20 /C3310 NPN 500 5 40 /C3675 NPN 1500 0.1 10 /C3807 NPN 30 2 15 /C3953 NPN 120 0.2 8 A1538/4KMHz C4020 NPN 900 3 50 /C4106 NPN 500 7 50 /C4242 NPN 450 7 40 /C4810 NPN 100 5 1.8 2K-20KC4834 NPN 500 8 45 /C5249 NPN / / / /D1066 NPN 600 100 770 /D1071 NPN 300 6 40 /D1088 NPN 400 6 30 /D1113 NPN 300 6 40D1264 NPN 200 2 30 B940D1275 NPN 60 2 35 10K/B949D1277 NPN 60 8 45 10K/B951D1409 NPN 600 6 25 1KD1410 NPN 300 6 25 4KD1640 NPN 120 D1762 NPN 60D2025 NPN 100 D2220 NPN 100 D2530 NPN 60D313 NPN 60D325 NPN 35 D401A/C NPN 200 D633 NPN 100 D669 NPN 180 D768 NPN 120 D859B NPN 450 D880 NPN 60D882 NPN 40D947 NPN 40D970 NPN 120 MJE13003T NPN 600 MJE13005 NPN 400 MJE13007 NPN 500 MJE2955T/3055 / 70 TIP122/127 / 100 TIP132/137 / 100 TIP142T/147T / 100 TIP31C/32C / 100 TIP41C/42C / 1001.2 4K-40K25 B118530 1K-20K1.5 4K-40K15 1K-10K30 /10 /20 /40 /1 B64950 /35 /30 /10 B7725 /50 B7911.4 540 /80 /90 /65 /70 /80 /40 /65 /2381431.5271.560.7533281.54710581036。
三极管的主要参数

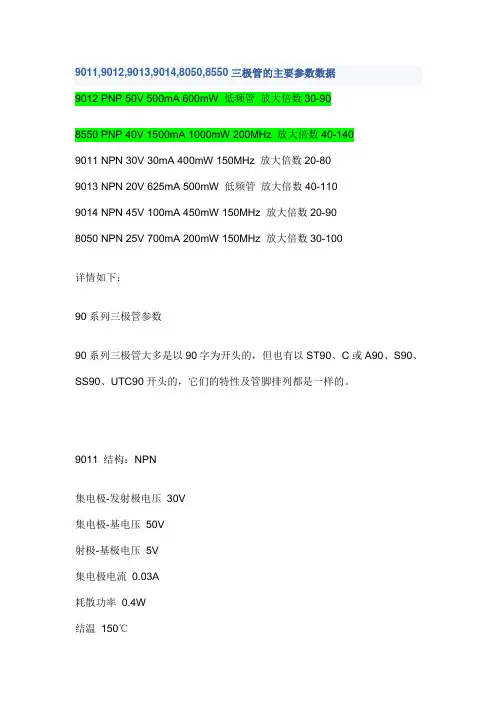

9011,9012,9013,9014,8050,8550三极管的主要参数数据9012 PNP 50V 500mA 600mW 低频管放大倍数30-908550 PNP 40V 1500mA 1000mW 200MHz 放大倍数40-1409011 NPN 30V 30mA 400mW 150MHz 放大倍数20-809013 NPN 20V 625mA 500mW 低频管放大倍数40-1109014 NPN 45V 100mA 450mW 150MHz 放大倍数20-908050 NPN 25V 700mA 200mW 150MHz 放大倍数30-100详情如下：90系列三极管参数90系列三极管大多是以90字为开头的，但也有以ST90、C或A90、S90、SS90、UTC90开头的，它们的特性及管脚排列都是一样的。
9011 结构：NPN集电极-发射极电压30V集电极-基电压50V射极-基极电压5V集电极电流0.03A耗散功率0.4W结温150℃特怔频率平均370MHZ放大倍数：D28-45 E39-60 F54-80 G72-108 H97-146 I132-198 9012 结构：PNP集电极-发射极电压-30V集电极-基电压-40V射极-基极电压-5V集电极电流0.5A耗散功率0.625W结温150℃特怔频率最小150MHZ放大倍数：D64-91 E78-112 F96-135 G122-166 H144-220 I190-300 9013 结构：NPN集电极-发射极电压25V集电极-基电压45V射极-基极电压5V集电极电流0.5A耗散功率0.625W结温150℃特怔频率最小150MHZ放大倍数：D64-91 E78-112 F96-135 G122-166 H144-220 I190-3009014 结构：NPN集电极-发射极电压45V集电极-基电压50V射极-基极电压5V集电极电流0.1A耗散功率0.4W结温150℃特怔频率最小150MHZ放大倍数：A60-150 B100-300 C200-600 D400-1000 9015 结构：PNP集电极-发射极电压-45V集电极-基电压-50V射极-基极电压-5V集电极电流0.1A耗散功率0.45W结温150℃特怔频率平均300MHZ放大倍数：A60-150 B100-300 C200-600 D400-1000 9016 结构：NPN集电极-发射极电压20V集电极-基电压30V射极-基极电压5V集电极电流0.025A耗散功率0.4W结温150℃特怔频率平均620MHZ放大倍数：D28-45 E39-60 F54-80 G72-108 H97-146 I132-198 9018 结构：NPN集电极-发射极电压15V集电极-基电压30V射极-基极电压5V集电极电流0.05A耗散功率0.4W结温150℃特怔频率平均620MHZ放大倍数：D28-45 E39-60 F54-80 G72-108 H97-146 I132-198 三极管85508550是一种常用的普通三极管。
常用三极管
常用三极管一、概述s9014,s9013，s9015，s9012，s9018系列的晶体小功率三极管，把显示文字平面朝自己，从左向右依次为e发射极 b基极 c集电极；对于中小功率塑料三极管按图使其平面朝向自己，三个引脚朝下放置，则从左到右依次为e b c，s8050，8550，C2078 也是和这个一样的。
用下面这个引脚图(管脚图)表示：三极管引脚图 1：e 2：b 3：c二、三极管管脚判断当前，国内各种晶体三极管有很多种，管脚的排列也不相同，在使用中不确定管脚排列的三极管，必须进行测量确定各管脚正确的位置（下面有用万用表测量三极管的三个极的方法），或查找晶体管使用手册，明确三极管的特性及相应的技术参数和资料。
非9014,9013系列三极管管脚识别方法：(a)判定基极。
用万用表R×100或R×1k挡测量管子三个电极中每两个极之间的正、反向电阻值。
当用第一根表笔接某一电极，而第二表笔先后接触另外两个电极均测得低阻值时，则第一根表笔所接的那个电极即为基极b。
这时，要注意万用表表笔的极性，如果红表笔接的是基极b。
黑表笔分别接在其他两极时，测得的阻值都较小，则可判定被测管子为PNP型三极管；如果黑表笔接的是基极b，红表笔分别接触其他两极时，测得的阻值较小，则被测三极管为NPN 型管如9013，9014,9018。
(b) 判定三极管集电极c和发射极e。
(以PNP型三极管为例)将万用表置于R×100或R×1K挡，红表笔基极b，用黑表笔分别接触另外两个管脚时，所测得的两个电阻值会是一个大一些，一个小一些。
在阻值小的一次测量中，黑表笔所接管脚为集电极；在阻值较大的一次测量中，黑表笔所接管脚为发射极。
三、三极管好坏判断在实际应用中、小功率三极管多直接焊接在印刷电路板上，由于元件的安装密度大，拆卸比较麻烦，所以在检测时常常通过用万用表直流电压挡，去测量被测管子各引脚的电压值，来推断其工作是否正常，进而判断三极管的好坏。
三极管

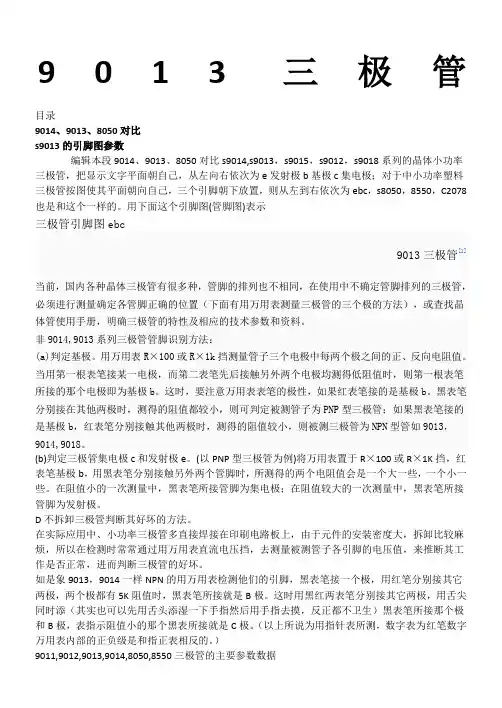

9013三极管目录9014、9013、8050对比s9013的引脚图参数编辑本段9014、9013、8050对比s9014,s9013，s9015，s9012，s9018系列的晶体小功率三极管，把显示文字平面朝自己，从左向右依次为e发射极b基极c集电极；对于中小功率塑料三极管按图使其平面朝向自己，三个引脚朝下放置，则从左到右依次为ebc，s8050，8550，C2078也是和这个一样的。
用下面这个引脚图(管脚图)表示三极管引脚图ebc9013三极管[1]当前，国内各种晶体三极管有很多种，管脚的排列也不相同，在使用中不确定管脚排列的三极管，必须进行测量确定各管脚正确的位置（下面有用万用表测量三极管的三个极的方法），或查找晶体管使用手册，明确三极管的特性及相应的技术参数和资料。
非9014,9013系列三极管管脚识别方法：(a)判定基极。
用万用表R×100或R×1k挡测量管子三个电极中每两个极之间的正、反向电阻值。
当用第一根表笔接某一电极，而第二表笔先后接触另外两个电极均测得低阻值时，则第一根表笔所接的那个电极即为基极b。
这时，要注意万用表表笔的极性，如果红表笔接的是基极b。
黑表笔分别接在其他两极时，测得的阻值都较小，则可判定被测管子为PNP型三极管；如果黑表笔接的是基极b，红表笔分别接触其他两极时，测得的阻值较小，则被测三极管为NPN型管如9013，9014,9018。
(b)判定三极管集电极c和发射极e。
(以PNP型三极管为例)将万用表置于R×100或R×1K挡，红表笔基极b，用黑表笔分别接触另外两个管脚时，所测得的两个电阻值会是一个大一些，一个小一些。
在阻值小的一次测量中，黑表笔所接管脚为集电极；在阻值较大的一次测量中，黑表笔所接管脚为发射极。
D不拆卸三极管判断其好坏的方法。
在实际应用中、小功率三极管多直接焊接在印刷电路板上，由于元件的安装密度大，拆卸比较麻烦，所以在检测时常常通过用万用表直流电压挡，去测量被测管子各引脚的电压值，来推断其工作是否正常，进而判断三极管的好坏。
常用三极管
一、概述s9014,s9013，s9015，s9012，s9018系列的晶体小功率三极管，把显示文字平面朝自己，从左向右依次为e发射极 b基极 c集电极；对于中小功率塑料三极管按图使其平面朝向自己，三个引脚朝下放置，则从左到右依次为e b c，s8050，8550，C2078 也是和这个一样的。
用下面这个引脚图(管脚图)表示：三极管引脚图 1：e 2：b 3：c二、三极管管脚判断当前，国内各种晶体三极管有很多种，管脚的排列也不相同，在使用中不确定管脚排列的三极管，必须进行测量确定各管脚正确的位置（下面有用万用表测量三极管的三个极的方法），或查找晶体管使用手册，明确三极管的特性及相应的技术参数和资料。
非9014,9013系列三极管管脚识别方法：(a)判定基极。
用万用表R×100或R×1k挡测量管子三个电极中每两个极之间的正、反向电阻值。
当用第一根表笔接某一电极，而第二表笔先后接触另外两个电极均测得低阻值时，则第一根表笔所接的那个电极即为基极b。
这时，要注意万用表表笔的极性，如果红表笔接的是基极b。
黑表笔分别接在其他两极时，测得的阻值都较小，则可判定被测管子为PNP型三极管；如果黑表笔接的是基极b，红表笔分别接触其他两极时，测得的阻值较小，则被测三极管为NPN型管如9013，9014,9018。
(b)判定三极管集电极c和发射极e。
(以PNP型三极管为例)将万用表置于R×100或R×1K挡，红表笔基极b，用黑表笔分别接触另外两个管脚时，所测得的两个电阻值会是一个大一些，一个小一些。
在阻值小的一次测量中，黑表笔所接管脚为集电极；在阻值较大的一次测量中，黑表笔所接管脚为发射极。
三、三极管好坏判断在实际应用中、小功率三极管多直接焊接在印刷电路板上，由于元件的安装密度大，拆卸比较麻烦，所以在检测时常常通过用万用表直流电压挡，去测量被测管子各引脚的电压值，来推断其工作是否正常，进而判断三极管的好坏。
9011、9012、9013、9014、9015、9018、8055、8550三极管参数知识
一、概述s9014,s9013，s9015，s9012，s9018系列的晶体小功率三极管，把显示文字平面朝自己，从左向右依次为e发射极 b基极 c集电极；对于中小功率塑料三极管按图使其平面朝向自己，三个引脚朝下放置，则从左到右依次为e b c，s8050，8550，C2078 也是和这个一样的。
用下面这个引脚图(管脚图)表示：三极管引脚图 1：e 2：b 3：c二、三极管管脚判断当前，国内各种晶体三极管有很多种，管脚的排列也不相同，在使用中不确定管脚排列的三极管，必须进行测量确定各管脚正确的位置（下面有用万用表测量三极管的三个极的方法），或查找晶体管使用手册，明确三极管的特性及相应的技术参数和资料。
非9014,9013系列三极管管脚识别方法：(a) 判定基极。
用万用表R×100或R×1k挡测量管子三个电极中每两个极之间的正、反向电阻值。
当用第一根表笔接某一电极，而第二表笔先后接触另外两个电极均测得低阻值时，则第一根表笔所接的那个电极即为基极b。
这时，要注意万用表表笔的极性，如果红表笔接的是基极b。
黑表笔分别接在其他两极时，测得的阻值都较小，则可判定被测管子为PNP型三极管；如果黑表笔接的是基极b，红表笔分别接触其他两极时，测得的阻值较小，则被测三极管为NPN型管如9013，9014,9018。
(b) 判定三极管集电极c和发射极e。
(以PNP型三极管为例)将万用表置于R×100或R×1K挡，红表笔基极b，用黑表笔分别接触另外两个管脚时，所测得的两个电阻值会是一个大一些，一个小一些。
在阻值小的一次测量中，黑表笔所接管脚为集电极；在阻值较大的一次测量中，黑表笔所接管脚为发射极。
三、三极管好坏判断在实际应用中、小功率三极管多直接焊接在印刷电路板上，由于元件的安装密度大，拆卸比较麻烦，所以在检测时常常通过用万用表直流电压挡，去测量被测管子各引脚的电压值，来推断其工作是否正常，进而判断三极管的好坏。
