中小功率三极管

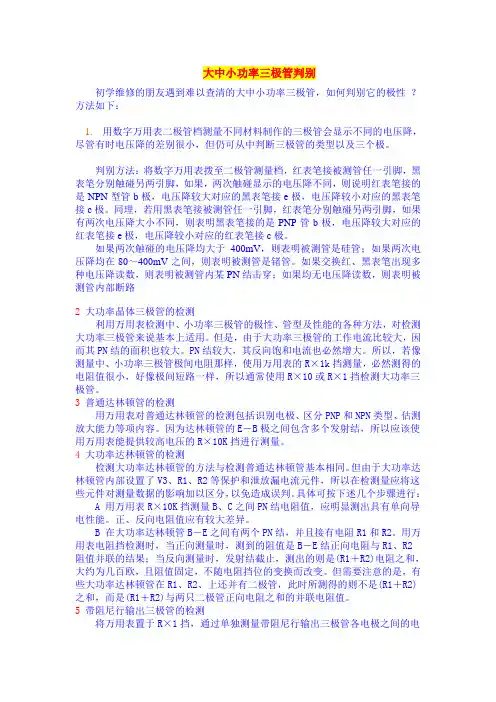

大中小功率三极管判别
大中小功率三极管判别初学维修的朋友遇到难以查清的大中小功率三极管，如何判别它的极性？方法如下：1.用数字万用表二极管档测量不同材料制作的三极管会显示不同的电压降，尽管有时电压降的差别很小，但仍可从中判断三极管的类型以及三个极。
判别方法：将数字万用表拨至二极管测量档，红表笔接被测管任一引脚，黑表笔分别触碰另两引脚，如果，两次触碰显示的电压降不同，则说明红表笔接的是NPN型管b极，电压降较大对应的黑表笔接e极，电压降较小对应的黑表笔接c极。
同理，若用黑表笔接被测管任一引脚，红表笔分别触碰另两引脚，如果有两次电压降大小不同，则表明黑表笔接的是PNP管b极，电压降较大对应的红表笔接e极，电压降较小对应的红表笔接c极。
如果两次触碰的电压降均大于400mV，则表明被测管是硅管；如果两次电压降均在80～400mV之间，则表明被测管是锗管。
如果交换红、黑表笔出现多种电压降读数，则表明被测管内某PN结击穿；如果均无电压降读数，则表明被测管内部断路2 大功率晶体三极管的检测利用万用表检测中、小功率三极管的极性、管型及性能的各种方法，对检测大功率三极管来说基本上适用。
但是，由于大功率三极管的工作电流比较大，因而其PN结的面积也较大。
PN结较大，其反向饱和电流也必然增大。
所以，若像测量中、小功率三极管极间电阻那样，使用万用表的R×1k挡测量，必然测得的电阻值很小，好像极间短路一样，所以通常使用R×10或R×1挡检测大功率三极管。
3普通达林顿管的检测用万用表对普通达林顿管的检测包括识别电极、区分PNP和NPN类型、估测放大能力等项内容。
因为达林顿管的E－B极之间包含多个发射结，所以应该使用万用表能提供较高电压的R×10K挡进行测量。
4 大功率达林顿管的检测检测大功率达林顿管的方法与检测普通达林顿管基本相同。
但由于大功率达林顿管内部设置了V3、R1、R2等保护和泄放漏电流元件，所以在检测量应将这些元件对测量数据的影响加以区分，以免造成误判。
三极管分类
三极管分类三极管根据其主要用途分为大功率管、小功率管、高频管、低频管、放大管、开关管、差分对管、达林顿管、光电管。
（1）低频小功率三极管一般用于工作频率较低，功率在1W以下的电压放大电路、功率放大电路。
常用的国产低频小功率三极管型号有：3AX系列、3DX系列等。
进口的有：2SA940、2SC2462、2N2944等。
（2）低频大功率三极管一般用作电视机、音响等家电的电源调整管或功率输出管，也可以用于汽车点火电路、逆变器、不间断电源（UPS）等。
常用国产型号：3DD系列、3AD系列。
进口型号：2SA670、2SB337、2AC1827、BD201等。
（3）高频小功率三极管一般用于工作频率较高、功率不大于1W的放大、震荡、开关控制等电路。
常用国产型号：3AG系列、3DG系列。
进口型号：2SA1015、2SC1815、S90XX系列、BC148、BC158等。
（4）高频大功率三极管一般用于视频放大电路、前置放大电路、互补驱动电路、高压开关电路、电视机行输出电路等。
常用国产型号有：3DA系列、3CA系列。
进口型号：2SA634、2SC2068、2SD966、BD135等。
(5)超高频三极管又称微波三极管，其频率特性一般高于500MHz，主要在雷达、通信、导航等领域用于处理微波信号。
常用国产型号有：3AG95、3DG145～3DG156、3DA819～3DA823。
进口型号：2SA1300、2SC1360、BF769。
（6）开关三极管是一种饱和与截止状态。
变换速度较快的三极管，可分为小功率开关三极管和高反压大功率开关三极管等。
小功率开关三极管一般用于高频放大电路、脉冲电路、开关电路、同步分离电路等。
常用国产型号有：3AK系列、3DK系列等。
高反压大功率开关三极管通常都是硅PNP型三极管，主要在彩色电视机、电脑显示器中用作电源开关、行输出管，也可用于汽车点火电路、电子整流器、逆变器、不间断电源（UPS）等。

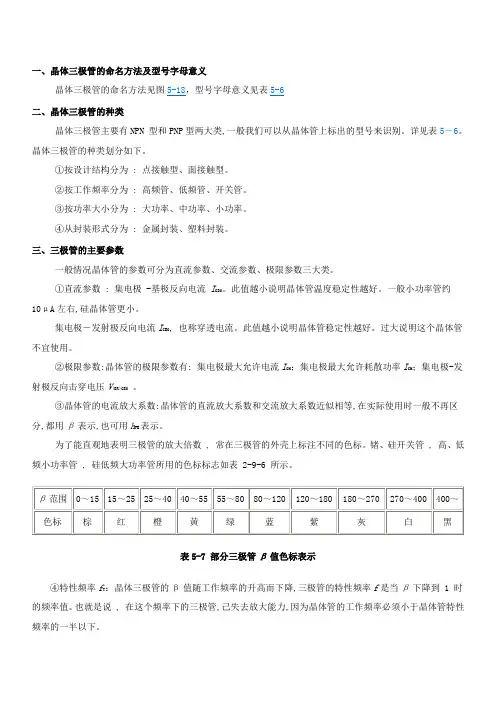

三极管型号判断
一、晶体三极管的命名方法及型号字母意义晶体三极管的命名方法见图5-18，型号字母意义见表5-6二、晶体三极管的种类晶体三极管主要有NPN 型和PNP型两大类,一般我们可以从晶体管上标出的型号来识别。
详见表5－6。
晶体三极管的种类划分如下。
①按设计结构分为 : 点接触型、面接触型。
②按工作频率分为 : 高频管、低频管、开关管。
③按功率大小分为 : 大功率、中功率、小功率。
④从封装形式分为 : 金属封装、塑料封装。
三、三极管的主要参数一般情况晶体管的参数可分为直流参数、交流参数、极限参数三大类。
①直流参数 : 集电极 -基极反向电流 I CBO。
此值越小说明晶体管温度稳定性越好。
一般小功率管约10μA左右,硅晶体管更小。
集电极－发射极反向电流I CEO, 也称穿透电流。
此值越小说明晶体管稳定性越好。
过大说明这个晶体管不宜使用。
②极限参数:晶体管的极限参数有: 集电极最大允许电流I CM；集电极最大允许耗散功率I CM；集电极-发射极反向击穿电压V(BR)CEO。
③晶体管的电流放大系数:晶体管的直流放大系数和交流放大系数近似相等,在实际使用时一般不再区分,都用β表示,也可用h FE表示。
为了能直观地表明三极管的放大倍数 , 常在三极管的外壳上标注不同的色标。
锗、硅开关管 , 高、低频小功率管 , 硅低频大功率管所用的色标标志如表 2-9-6 所示。
表5-7 部分三极管β值色标表示④特性频率f T：晶体三极管的β值随工作频率的升高而下降,三极管的特性频率f是当β下降到 1 时的频率值。
也就是说 , 在这个频率下的三极管,己失去放大能力,因为晶体管的工作频率必须小于晶体管特性频率的一半以下。
四、常用晶体三极管的外形识别①小功率晶体三极管外形电极识别:对于小功率晶体三极管来说,有金属外壳和塑料外壳封装两种,如图5-25 所示。
图5-25小功率晶体三极管电极识别②大功率晶体三极管外形电极识别:对于大功率晶体三极管,外形一般分为F型，G型两种,如图5-26(a) 所示。

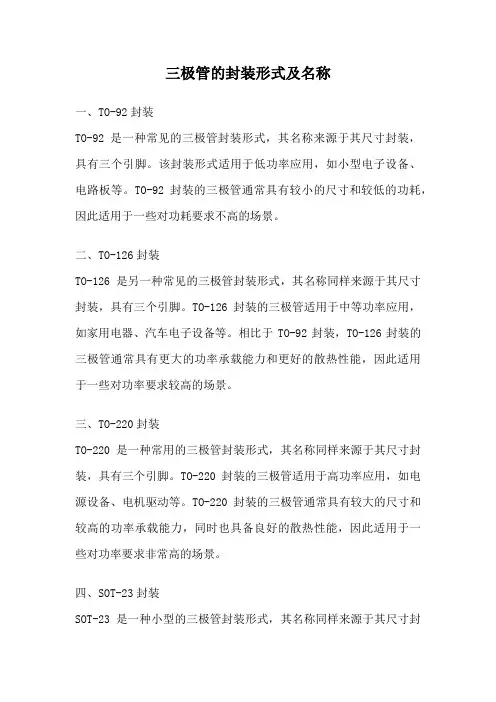

三极管的封装形式及名称
三极管的封装形式及名称一、TO-92封装TO-92是一种常见的三极管封装形式，其名称来源于其尺寸封装，具有三个引脚。
该封装形式适用于低功率应用，如小型电子设备、电路板等。
TO-92封装的三极管通常具有较小的尺寸和较低的功耗，因此适用于一些对功耗要求不高的场景。
二、TO-126封装TO-126是另一种常见的三极管封装形式，其名称同样来源于其尺寸封装，具有三个引脚。
TO-126封装的三极管适用于中等功率应用，如家用电器、汽车电子设备等。
相比于TO-92封装，TO-126封装的三极管通常具有更大的功率承载能力和更好的散热性能，因此适用于一些对功率要求较高的场景。
三、TO-220封装TO-220是一种常用的三极管封装形式，其名称同样来源于其尺寸封装，具有三个引脚。
TO-220封装的三极管适用于高功率应用，如电源设备、电机驱动等。
TO-220封装的三极管通常具有较大的尺寸和较高的功率承载能力，同时也具备良好的散热性能，因此适用于一些对功率要求非常高的场景。
四、SOT-23封装SOT-23是一种小型的三极管封装形式，其名称同样来源于其尺寸封装，具有三个引脚。
SOT-23封装的三极管适用于小型、便携设备中的集成电路。
由于SOT-23封装的尺寸较小，因此适用于对尺寸要求较高的场景，如手机、数码产品等。
五、DIP封装DIP（Dual In-line Package）是一种常见的三极管封装形式，其名称来源于其引脚排列方式，具有多个引脚。
DIP封装的三极管适用于集成电路和电子设备中的插拔式组件。
DIP封装的三极管通常具有多个引脚，可以满足复杂电路的连接需求，因此适用于对电路连接方式要求较高的场景。
三极管的封装形式及名称有多种，每种封装形式都有其特点和适用场景。
TO-92封装适用于低功率应用，TO-126封装适用于中等功率应用，TO-220封装适用于高功率应用，SOT-23封装适用于小型便携设备，DIP封装适用于集成电路和插拔式组件。

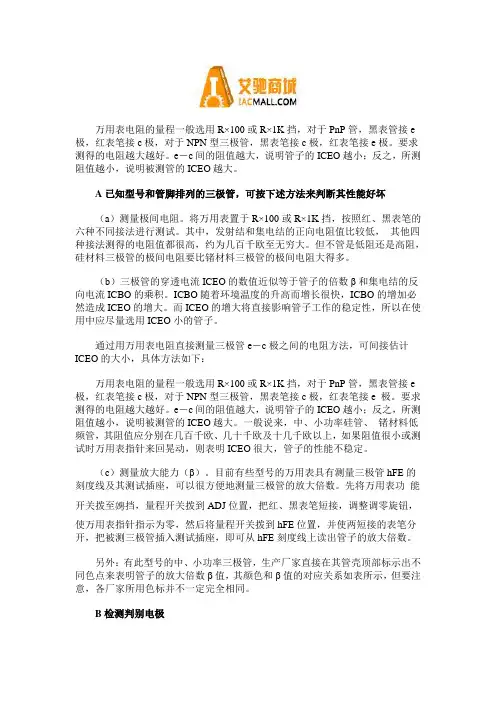

如何使用万用表检测中小功率三极管？
万用表电阻的量程一般选用R×100或R×1K挡，对于PnP管，黑表管接e 极，红表笔接c极，对于NPN型三极管，黑表笔接c极，红表笔接e极。
要求测得的电阻越大越好。
e－c间的阻值越大，说明管子的ICEO越小；反之，所测阻值越小，说明被测管的ICEO越大。
A已知型号和管脚排列的三极管，可按下述方法来判断其性能好坏（a）测量极间电阻。
将万用表置于R×100或R×1K挡，按照红、黑表笔的六种不同接法进行测试。
其中，发射结和集电结的正向电阻值比较低，其他四种接法测得的电阻值都很高，约为几百千欧至无穷大。
但不管是低阻还是高阻，硅材料三极管的极间电阻要比锗材料三极管的极间电阻大得多。
（b）三极管的穿透电流ICEO的数值近似等于管子的倍数β和集电结的反向电流ICBO的乘积。
ICBO随着环境温度的升高而增长很快，ICBO的增加必然造成ICEO的增大。
而ICEO的增大将直接影响管子工作的稳定性，所以在使用中应尽量选用ICEO小的管子。
通过用万用表电阻直接测量三极管e－c极之间的电阻方法，可间接估计ICEO的大小，具体方法如下：万用表电阻的量程一般选用R×100或R×1K挡，对于PnP管，黑表管接e 极，红表笔接c极，对于NPN型三极管，黑表笔接c极，红表笔接e 极。
要求测得的电阻越大越好。
e－c间的阻值越大，说明管子的ICEO越小；反之，所测阻值越小，说明被测管的ICEO越大。
一般说来，中、小功率硅管、锗材料低频管，其阻值应分别在几百千欧、几十千欧及十几千欧以上，如果阻值很小或测试时万用表指针来回晃动，则表明ICEO很大，管子的性能不稳定。
（c）测量放大能力（β）。
目前有些型号的万用表具有测量三极管hFE的刻度线及其测试插座，可以很方便地测量三极管的放大倍数。
先将万用表功能开关拨至挡，量程开关拨到ADJ位置，把红、黑表笔短接，调整调零旋钮，使万用表指针指示为零，然后将量程开关拨到hFE位置，并使两短接的表笔分开，把被测三极管插入测试插座，即可从hFE刻度线上读出管子的放大倍数。
三极管8050参数
三极管8050参数1. 引言三极管是一种重要的电子元器件，常用于放大电路和开关电路中。
三极管8050是一种常用的NPN型小功率晶体管，具有广泛的应用领域。
本文将介绍三极管8050的基本参数，包括极限参数、电学参数、封装和引脚配置等内容。
2. 极限参数三极管的极限参数是指在规定的工作条件下，三极管能够承受的最大电压、电流和功率等。
对于三极管8050来说，其极限参数如下： - Emitter-Base电压（VEBO）：5V - Collector-Base电压（VCBO）：30V - Collector-Emitter电压（VCEO）：25V - Base-Collector电流（ICBO）：50nA - Collector-Emitter饱和电压（VCEsat）：0.5V（最大值） - 最大集电器功率（PC）：625mW - 工作温度范围（Topr）：-55℃至150℃3. 电学参数三极管8050的电学参数描述了其在实际应用中的电性能。
以下是三极管8050的主要电学参数： - 饱和电流（ICsat）：150mA（最小值）- 直流放大倍数（DC Current Gain，hFE）：范围为70至700 - 高频电流增益（fT）：300 MHz - 输入电阻（R1E）：10kΩ - 输出电阻（RO）：100Ω4. 封装和引脚配置三极管8050通常采用SOT-23封装，其引脚配置如下： - 引脚1：Base（基极） - 引脚2：Collector（集电极） - 引脚3：Emitter（发射极）5. 应用示例三极管8050广泛应用于各种电子电路中，以下是一些常见的应用示例： - 放大电路：三极管8050可以作为低功率音频放大器的输出级或驱动级，用于放大音频信号。
- 开关电路：三极管8050可以用作数字信号开关，通过控制其基极电流来控制开关状态。
- 电源管理：三极管8050可以用于电池管理系统、充电电路和稳压电路等，起到控制电流和电压的作用。
常用三极管
一、概述s9014,s9013，s9015，s9012，s9018系列的晶体小功率三极管，把显示文字平面朝自己，从左向右依次为e发射极 b基极 c集电极；对于中小功率塑料三极管按图使其平面朝向自己，三个引脚朝下放置，则从左到右依次为e b c，s8050，8550，C2078 也是和这个一样的。
用下面这个引脚图(管脚图)表示：三极管引脚图 1：e 2：b 3：c二、三极管管脚判断当前，国内各种晶体三极管有很多种，管脚的排列也不相同，在使用中不确定管脚排列的三极管，必须进行测量确定各管脚正确的位置（下面有用万用表测量三极管的三个极的方法），或查找晶体管使用手册，明确三极管的特性及相应的技术参数和资料。
非9014,9013系列三极管管脚识别方法：(a)判定基极。
用万用表R×100或R×1k挡测量管子三个电极中每两个极之间的正、反向电阻值。
当用第一根表笔接某一电极，而第二表笔先后接触另外两个电极均测得低阻值时，则第一根表笔所接的那个电极即为基极b。
这时，要注意万用表表笔的极性，如果红表笔接的是基极b。
黑表笔分别接在其他两极时，测得的阻值都较小，则可判定被测管子为PNP型三极管；如果黑表笔接的是基极b，红表笔分别接触其他两极时，测得的阻值较小，则被测三极管为NPN型管如9013，9014,9018。
(b)判定三极管集电极c和发射极e。
(以PNP型三极管为例)将万用表置于R×100或R×1K挡，红表笔基极b，用黑表笔分别接触另外两个管脚时，所测得的两个电阻值会是一个大一些，一个小一些。
在阻值小的一次测量中，黑表笔所接管脚为集电极；在阻值较大的一次测量中，黑表笔所接管脚为发射极。
三、三极管好坏判断在实际应用中、小功率三极管多直接焊接在印刷电路板上，由于元件的安装密度大，拆卸比较麻烦，所以在检测时常常通过用万用表直流电压挡，去测量被测管子各引脚的电压值，来推断其工作是否正常，进而判断三极管的好坏。
9011、9012、9013、9014、9015、9018、8055、8550三极管参数知识
一、概述s9014,s9013，s9015，s9012，s9018系列的晶体小功率三极管，把显示文字平面朝自己，从左向右依次为e发射极 b基极 c集电极；对于中小功率塑料三极管按图使其平面朝向自己，三个引脚朝下放置，则从左到右依次为e b c，s8050，8550，C2078 也是和这个一样的。
用下面这个引脚图(管脚图)表示：三极管引脚图 1：e 2：b 3：c二、三极管管脚判断当前，国内各种晶体三极管有很多种，管脚的排列也不相同，在使用中不确定管脚排列的三极管，必须进行测量确定各管脚正确的位置（下面有用万用表测量三极管的三个极的方法），或查找晶体管使用手册，明确三极管的特性及相应的技术参数和资料。
非9014,9013系列三极管管脚识别方法：(a) 判定基极。
用万用表R×100或R×1k挡测量管子三个电极中每两个极之间的正、反向电阻值。
当用第一根表笔接某一电极，而第二表笔先后接触另外两个电极均测得低阻值时，则第一根表笔所接的那个电极即为基极b。
这时，要注意万用表表笔的极性，如果红表笔接的是基极b。
黑表笔分别接在其他两极时，测得的阻值都较小，则可判定被测管子为PNP型三极管；如果黑表笔接的是基极b，红表笔分别接触其他两极时，测得的阻值较小，则被测三极管为NPN型管如9013，9014,9018。
(b) 判定三极管集电极c和发射极e。
(以PNP型三极管为例)将万用表置于R×100或R×1K挡，红表笔基极b，用黑表笔分别接触另外两个管脚时，所测得的两个电阻值会是一个大一些，一个小一些。
在阻值小的一次测量中，黑表笔所接管脚为集电极；在阻值较大的一次测量中，黑表笔所接管脚为发射极。
三、三极管好坏判断在实际应用中、小功率三极管多直接焊接在印刷电路板上，由于元件的安装密度大，拆卸比较麻烦，所以在检测时常常通过用万用表直流电压挡，去测量被测管子各引脚的电压值，来推断其工作是否正常，进而判断三极管的好坏。
