三极管的作用

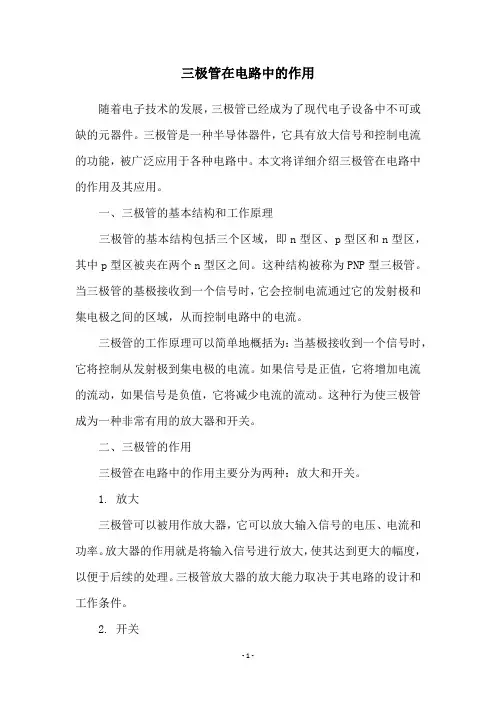

三极管在电路中的作用
三极管在电路中的作用随着电子技术的发展，三极管已经成为了现代电子设备中不可或缺的元器件。
三极管是一种半导体器件，它具有放大信号和控制电流的功能，被广泛应用于各种电路中。
本文将详细介绍三极管在电路中的作用及其应用。
一、三极管的基本结构和工作原理三极管的基本结构包括三个区域，即n型区、p型区和n型区，其中p型区被夹在两个n型区之间。
这种结构被称为PNP型三极管。
当三极管的基极接收到一个信号时，它会控制电流通过它的发射极和集电极之间的区域，从而控制电路中的电流。
三极管的工作原理可以简单地概括为：当基极接收到一个信号时，它将控制从发射极到集电极的电流。
如果信号是正值，它将增加电流的流动，如果信号是负值，它将减少电流的流动。
这种行为使三极管成为一种非常有用的放大器和开关。
二、三极管的作用三极管在电路中的作用主要分为两种：放大和开关。
1. 放大三极管可以被用作放大器，它可以放大输入信号的电压、电流和功率。
放大器的作用就是将输入信号进行放大，使其达到更大的幅度，以便于后续的处理。
三极管放大器的放大能力取决于其电路的设计和工作条件。
2. 开关三极管还可以被用作开关，它可以控制电路中的电流开关状态。
当三极管的基极接收到一个信号时，它将打开或关闭电路中的电流。
这种行为使三极管成为一种非常有用的开关元件。
三、三极管的应用三极管在电路中的应用非常广泛，以下是几个常见的应用：1. 放大器三极管放大器被广泛应用于音频和射频信号放大器中。
它们可以放大来自麦克风、吉他、电视、收音机等设备的信号，使其达到更大的幅度。
三极管放大器还可以用于射频信号的放大，例如无线电和卫星通信设备。
2. 开关三极管开关可以被用于控制电路中的电流开关状态。
它们可以被用于电源开关、灯光控制、电机控制等应用中。
三极管开关还可以被用于数字电路中，例如计算机和数字电子设备。
3. 振荡器三极管振荡器可以被用于产生高频信号。
它们可以被用于无线电和卫星通信设备、雷达、音频设备等应用中。

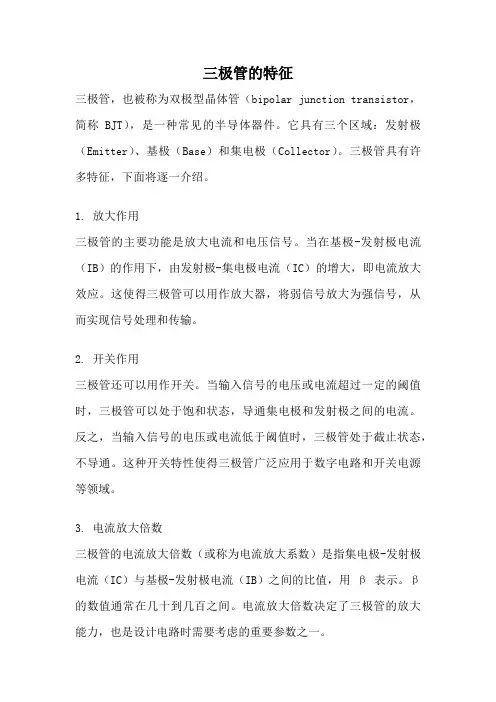

三极管的特征
三极管的特征三极管，也被称为双极型晶体管（bipolar junction transistor，简称BJT），是一种常见的半导体器件。
它具有三个区域：发射极（Emitter）、基极（Base）和集电极（Collector）。
三极管具有许多特征，下面将逐一介绍。
1. 放大作用三极管的主要功能是放大电流和电压信号。
当在基极-发射极电流（IB）的作用下，由发射极-集电极电流（IC）的增大，即电流放大效应。
这使得三极管可以用作放大器，将弱信号放大为强信号，从而实现信号处理和传输。
2. 开关作用三极管还可以用作开关。
当输入信号的电压或电流超过一定的阈值时，三极管可以处于饱和状态，导通集电极和发射极之间的电流。
反之，当输入信号的电压或电流低于阈值时，三极管处于截止状态，不导通。
这种开关特性使得三极管广泛应用于数字电路和开关电源等领域。
3. 电流放大倍数三极管的电流放大倍数（或称为电流放大系数）是指集电极-发射极电流（IC）与基极-发射极电流（IB）之间的比值，用β表示。
β的数值通常在几十到几百之间。
电流放大倍数决定了三极管的放大能力，也是设计电路时需要考虑的重要参数之一。
4. 输入/输出阻抗三极管具有较高的输入阻抗和较低的输出阻抗。
输入阻抗决定了信号源与三极管之间的匹配程度，输出阻抗决定了三极管与负载电路之间的匹配程度。
较高的输入阻抗可以减少信号源的负载效应，较低的输出阻抗可以提供更好的信号传输能力。
5. 频率响应三极管的频率响应是指其对不同频率信号的放大能力。
一般来说，三极管在低频时具有较好的放大能力，但在高频时可能会出现衰减。
这是由于三极管内部结构和材料特性所致。
为了实现更高的频率响应，可以采用特殊工艺和结构设计。
6. 温度特性三极管的工作性能会受到温度的影响。
一般情况下，三极管的电流放大倍数会随着温度的升高而下降，而饱和电压会随温度的升高而增加。
这需要在设计电路时考虑温度补偿和稳定性。
7. 噪声三极管的工作过程中会产生一定的噪声。
pnp和npn三极管的用法和用途
pnp和npn三极管的用法和用途PNP和NPN三极管都是一种常见的晶体管，它们在电子电路中有着广泛的应用。
它们的主要作用是放大电流、控制电流和实现开关功能。
PNP和NPN三极管的用法和用途如下：
1. PNP三极管的用法和用途：
-当基极和发射极之间施加正电压时，P型区域的空穴被吸引到基极，导致发射极和基极之间形成电流。
- PNP三极管通常用于负电压和负电流的放大和控制电路中，例如电源开关、电源调节器和电流放大器。
它也常常用于开关电路中。
2. NPN三极管的用法和用途：
-当基极和发射极之间施加正电压时，N型区域的电子会向基极移动，导致发射极和基极之间形成电流。
- NPN三极管广泛用于各种电子设备中，例如放大器、振荡器、模拟和数字逻辑开关等。
它在电子电路中也有着重要的作用。
除了上述常见的用法和用途之外，PNP和NPN三极管还可以结合其他元件，如电阻、电容、电感等，构成各种复杂的电路，以实现不同的功能，如滤波器、振荡器、放大器和开关等。
它们也被广泛应用于各种电子产品中，如电脑、手机、电视等。
因此，PNP和NPN三极管在现代电子领域中有着非常重要的地位。

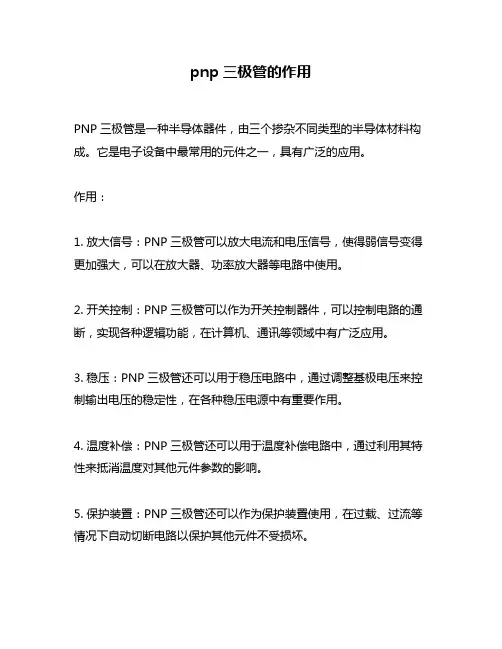

pnp三极管的作用
pnp三极管的作用
PNP三极管是一种半导体器件，由三个掺杂不同类型的半导体材料构成。
它是电子设备中最常用的元件之一，具有广泛的应用。
作用：
1. 放大信号：PNP三极管可以放大电流和电压信号，使得弱信号变得更加强大，可以在放大器、功率放大器等电路中使用。
2. 开关控制：PNP三极管可以作为开关控制器件，可以控制电路的通断，实现各种逻辑功能，在计算机、通讯等领域中有广泛应用。
3. 稳压：PNP三极管还可以用于稳压电路中，通过调整基极电压来控制输出电压的稳定性，在各种稳压电源中有重要作用。
4. 温度补偿：PNP三极管还可以用于温度补偿电路中，通过利用其特性来抵消温度对其他元件参数的影响。
5. 保护装置：PNP三极管还可以作为保护装置使用，在过载、过流等情况下自动切断电路以保护其他元件不受损坏。
总之，PNP三极管具有放大、开关、稳压、温度补偿和保护等多种作用，在电子设备中应用广泛，是现代电子技术的基础元件之一。

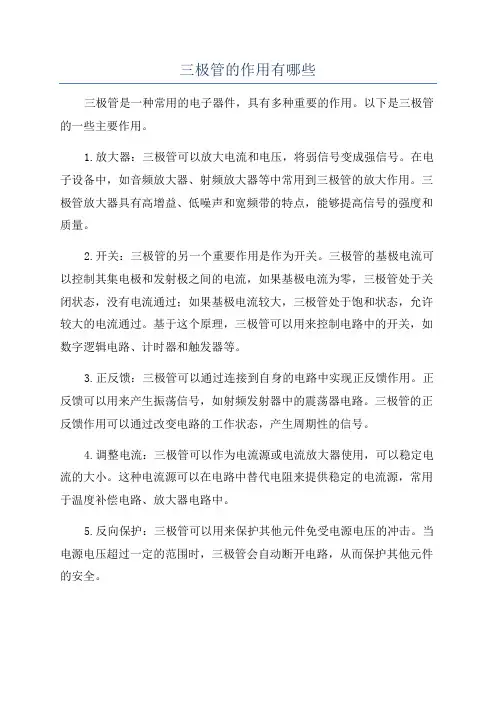

三极管的作用有哪些
三极管的作用有哪些三极管是一种常用的电子器件，具有多种重要的作用。
以下是三极管的一些主要作用。
1.放大器：三极管可以放大电流和电压，将弱信号变成强信号。
在电子设备中，如音频放大器、射频放大器等中常用到三极管的放大作用。
三极管放大器具有高增益、低噪声和宽频带的特点，能够提高信号的强度和质量。
2.开关：三极管的另一个重要作用是作为开关。
三极管的基极电流可以控制其集电极和发射极之间的电流，如果基极电流为零，三极管处于关闭状态，没有电流通过；如果基极电流较大，三极管处于饱和状态，允许较大的电流通过。
基于这个原理，三极管可以用来控制电路中的开关，如数字逻辑电路、计时器和触发器等。
3.正反馈：三极管可以通过连接到自身的电路中实现正反馈作用。
正反馈可以用来产生振荡信号，如射频发射器中的震荡器电路。
三极管的正反馈作用可以通过改变电路的工作状态，产生周期性的信号。
4.调整电流：三极管可以作为电流源或电流放大器使用，可以稳定电流的大小。
这种电流源可以在电路中替代电阻来提供稳定的电流源，常用于温度补偿电路、放大器电路中。
5.反向保护：三极管可以用来保护其他元件免受电源电压的冲击。
当电源电压超过一定的范围时，三极管会自动断开电路，从而保护其他元件的安全。
6.电压稳定：反向串联三极管具有稳定电源电压的能力。
在电路中，三极管可以通过调整其基极电流以稳定输出电压。
这种稳压电路在电子设备中广泛使用，如电源稳压器、电池充电器等。
7.波形整形：三极管可以修正和整形电路中的信号波形。
在电子设备中，我们常常需要改变信号波形的形状和特性，以适应不同的信号处理要求。
三极管可以通过连接电路以实现对信号波形的改变和整形。
综上所述，三极管在电子电路中具有多种重要的作用，包括放大信号、控制开关、产生振荡信号、调节电流、保护电子元件、稳定电源、整形信号等。
这些作用使得三极管成为现代电子技术中不可或缺的元件。

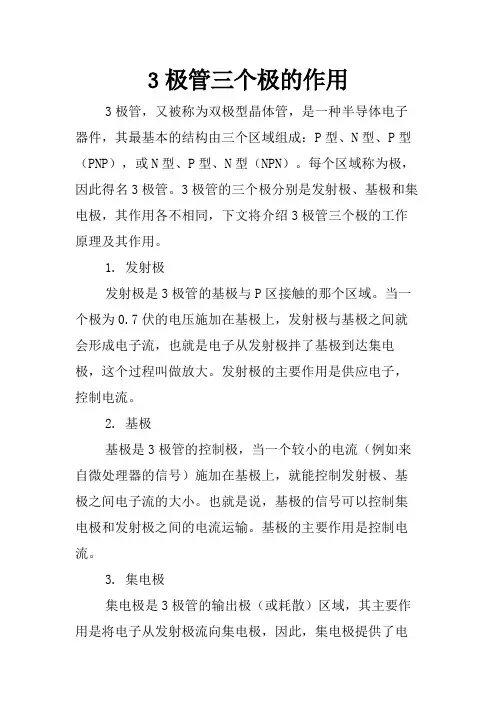

3极管三个极的作用
3极管三个极的作用
3极管，又被称为双极型晶体管，是一种半导体电子器件，其最基本的结构由三个区域组成：P型、N型、P型（PNP），或N型、P型、N型（NPN）。
每个区域称为极，因此得名3极管。
3极管的三个极分别是发射极、基极和集电极，其作用各不相同，下文将介绍3极管三个极的工作原理及其作用。
1. 发射极
发射极是3极管的基极与P区接触的那个区域。
当一个极为0.7伏的电压施加在基极上，发射极与基极之间就会形成电子流，也就是电子从发射极拌了基极到达集电极，这个过程叫做放大。
发射极的主要作用是供应电子，控制电流。
2. 基极
基极是3极管的控制极，当一个较小的电流（例如来自微处理器的信号）施加在基极上，就能控制发射极、基极之间电子流的大小。
也就是说，基极的信号可以控制集电极和发射极之间的电流运输。
基极的主要作用是控制电流。
3. 集电极
集电极是3极管的输出极（或耗散）区域，其主要作用是将电子从发射极流向集电极，因此，集电极提供了电
子上的载体或流通的电路路径。
集电极与发射极之间存在一定的电流放大倍数，这就是3极管的主要作用。
综上，3极管的3个极各自承担着不同的任务，合理地控制和运用这些极，可以实现对电流信号的放大、切换、开关等一系列操作。
在现代电子科技中，3极管被广泛应用于电子电路、通讯、军工、航天等领域，成为当今世界必不可缺的重要元件之一。
三极管应用实例及举例
三极管应用实例及举例三极管是一种电子元器件，通常用于放大和开关电路中。
它有很多应用实例，在各个领域都发挥着重要的作用。
下面我将举几个应用实例来详细说明三极管的用途。
1. 放大器：三极管最常见的应用就是作为放大器。
在音频领域，三极管被广泛应用于音响设备中，用于放大收音机、CD播放器、功放等音频信号。
当音频信号输入到三极管的基极时，三极管的放大特性会将输入信号放大，从而输出一个更大的信号。
这样可以增强声音的音量和强度，使音乐在扩音器中更加清晰响亮。
2. 电路开关：除了作为放大器外，三极管也可以作为开关使用。
在数字电路中，三极管可以实现逻辑门电路，如与门、或门、非门等。
当输入信号满足特定条件时，三极管的导通状态会改变，从而实现电路的开关。
这种应用在计算机、手机等电子设备中非常常见，用于控制和传输数字信号。
3. 驱动器：三极管可以作为驱动器来控制其他高功率设备的开关。
一个经典的应用实例是继电器驱动器。
继电器是一种电磁设备，用于控制高功率的电路开关。
当输入信号通过三极管时，三极管的放大特性将输入信号增强，从而控制继电器的工作。
这样可以实现对高功率设备的控制，如机器人、自动化设备等。
4. 电压调节器：由于三极管具有电流放大和调节的能力，它还可以用来制造电压调节器。
三极管可以将一个高压电源输出转换为一个稳定的低压电源输出。
这对于需要稳定电压供应的电子设备非常重要，如手机充电器、电脑电源适配器等。
三极管通过调节输入信号的电流和电压，使其输出的电压保持在一个恒定的水平。
5. 温度探测器：由于三极管具有温度敏感的特性，它还可以作为温度探测器使用。
当温度发生变化时，三极管的电流和电压也会发生变化。
通过测量这些变化，可以判断出温度的变化情况。
这种应用在温度计、恒温设备等领域非常常见。
总的来说，三极管作为一种重要的电子元器件，具有广泛的应用领域。
除了上述几个应用实例外，三极管还可以用于频率调谐器、振荡器、放大器等电路中。
三极管的功能应用
三极管的功能应用三极管是半导体基本元器件之一，是电子电路的核心元件，是一种非常常见的控制和驱动装置。
正因为它的作用非常的大，因此可以说没有三极管的发明就没有现代信息社会的发达和多样性，电子管是他的前身，由于电子管体积大耗电量巨大，现在已经被淘汰。
现在的三极管是在一块半导体基片上制作两个相距很近的PN结，两个PN结把整块半导体分成三部分，中间部分是基区，两侧部分是发射区和集电区。
1、三极管放大电路三极管是一种电流放大器件，可制成交流或直流信号放大器：由基极输入一个很小的电流从而控制集电极输出很大的电流，如下图所示：NPN 三极管放大电路PNP三极管放大电路三极管基极（b）电流最小，且远小于另两个引脚的电流；发射极（e）电流最大（等于集电极电流和基极电流之和）；集电极（c）电流与基极（b）电流之比即为三极管的放大倍数。
三极管具有放大功能的基本条件是保证基极和发射极之间加正向电压（发射结正偏），基极与集电极之间加反向电压（集电结反偏）。
基极相对于发射极为正极性电压，基极相对于集电极为负极性电压。
2、三极管的开关功能三极管的集电极电流在一定范围内随基极电流呈线性变化，这就是放大特性。
当基极电流高过此范围时，三极管集电极电流会达到饱和值（导通），基极电流低于此范围时，三极管会进入截止状态（断路），这种导通或截止的特性在电路中还可起到开关作用，如下图所示：半导体三极管除了构成放大器和作开关元件使用外，还能够做成一些可独立使用的两端或三端器件。
3.扩流三极管的扩流作用，在某些情况下，可扩大电流限值或电容容量等。
比如：将小功率可控硅与大功率三级管相结合，可以得到大功率可控硅，扩大了最大输出电流值;在长延时电路中，三极管可完成扩大电容容量的作用。
4.模拟元器件用三极管够成的电路还可以模拟其它元器件。
如图为用三极管模拟的稳压管。
其稳压原理是：当加到A、B两端的输入电压上升时，因三极管的B、E结压降基本不变，故R2两端压降上升，经过R2的电流上升，三极管发射结正偏增强，其导通性也增强，C、E极间呈现的等效电阻减小，压降降低，从而使AB端的输入电压下降。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
4.开关
截止态（断路“开”） 饱和态（通路“关”)
4.开关----截止态（断路）
三极管在截止区， IB 趋近于0 (VBE 亦趋近 于0)，C 极与E 极间呈 断路状态，IC = 0， VCE = VCC 。
4.开关----饱和态（通路）
三极管在饱和区， IB 很大，VBE = 0.8 V， VCE = 0.2 V， VBC = 0.6 V，B-C 与BE 两接面均为正向偏 压， C-E间等同于一个 带有0.2 V 电位落差的 通路。
三极管在截止态时 C-E 间如同断路，在饱和态时 C-E 间如同通路 (带有0.2 V 电位降)，因此可以作 为开关。
模拟电阻 模拟稳压值
3模拟----模拟电阻
例1：作模拟电阻，调 节510电阻的阻值，即 可调节三极管C、E两 极之间的阻抗，此阻 抗变化即可代替可变 电阻使用。
3.模拟----模拟稳压值
例2：稳压原理是：当加 到A、B两端的输入电压上 升时，因三极管的B、E结 压降基本不变，故R2两端 压降上升，经过R2的电流 上升，三极管发射结正偏 增强，其导通性也增强， C、E极间呈现的等效电阻 减小，压降降低，从而使 AB端的输入电压下降。调 节R2即可调节此模拟稳压 管的稳压值，等效为稳压 管。
1.扩流----扩大电容容量
例2：利用三极管的电 流放大作用，将电容 容量扩大若干倍。这 种等效电容和一般电 容器一样，可浮置工 作，适用于在长延时 电路中作定时电容。
1.扩流----改善稳定性
例3：原稳压二极管的 稳定电流及动态电阻 范围得到较大的扩展， 稳定性能可得到较大 的改善。
2. 代 换
三极管的作用
1. 扩 流
2. 代 换
3. 模 拟 4. 开 关
制作者：陈资钦（130351353） 组员：曾树明，蒋佳辉，王鸿培，陈鹏飞，廖道廉（电子3班）
1. 扩 流
扩大功率 扩大电容容量
改善稳定性
1.扩流----扩大功率
例1：把一只小功率可 控硅和一只大功率三 极管组合，就可得到 一只大功率可控硅， 其最大输出电流由大 功率三极管的特性决 定。
代换双向触发二极管 代用8V稳压管
代用30V稳压管
2.代换----代换双向触发二极管
例1：两只三极管串联 可直接代换调光台灯 中的双向触发二极管。
2.代换----代用8v稳压管
例2：三极管可代用8V 左右的稳压管。
2.代换----代用30v稳压管
例3：三极管可代用 30V左右的稳压管。
Байду номын сангаас
3. 模 拟
