BEF增亮膜
友辉光学膜片介绍之BEF
PET film thickness：125 m
Prism Angle：90
Prism Pitch：50m (Ave.)
Luminance Enhancement Film
LEF產品規格表
•產品規格項 目 •角度 •間距 輝度增益 •稜鏡結構 KAS505 90° 50μm (Ave.) 1.50± 5% Acrylic Resin
Luminance Enhancement Film
HP507
Model Structures
產品結構示意圖
Characteristics
Luminance Enhancement Film (LEF) UB-HP507 has a regular prism structure with 2 different prism heights on a base substrate for improving the optical performance. The other side of the substrate has particle built-in treatment. The conceptual configuration of HP507 structure is shown on the left.
PET Film 282±10%
•尺寸
可依客戶圖面 ± 0.2 mm; (0≤Dim≤250mm)
•尺寸公差 ± 0.3 mm; (250mm≤Dim≤400mm)
Luminance Enhancement Film
HR610 產品結構示意圖
Luminance Enhancement Film (LEF) UB-HR610 has
Model Structures
3M增亮膜系列产品介绍(2010.8.21)
特别提醒：
BEFIII 90/50-5T的简称/别称：
BEFIII-5T, BEFIII-T, BEF3-5T,BEF3-T,BEF3-155T
BEFIII 90/50-5T AS的简称/别称:
BEFIII-5T AS, BEFIII-T AS， BEF3-5T AS , BEF3-T AS，BEF3-155T AS
BEFIII 90/50-5M的简称/别称:
BEFIII-5M, BEFIII-M, BEF3-5M, BEF3-M
BEF3-155Tn = BEF3-Tn； BEF3-M2-155n = BEF3-Mn
BEF产品列表２（高增亮）
BEF2-G2-155-MR BEF2-G2
BEF2-G4-T155
解释： 1. 无卤可以直接替代有卤产品； 2. Pitch=24的是主要产品，可以 省略不写；其他pitch必须写。 3. 62/60/65/63是材料厚度，也经 常省略不写； 4. n2代表disco pattern--纵向波 峰高低不平，如下：
TBEF产品列表2(高增亮）
T系列 M系列 Mv2系列
3M 产品基本介绍
Prepared: Penn Zhang 2010-08-21
内容：
• BEF系列 ---TBEF系列（属于BEF，但单列出来） • BEFRP系列 • DBEF系列 • ESR系列
一、BEF系列产品
• 1 BEF—Brightness Enhancement Film • 2 结构：棱镜结构—Prism，所以也称为棱镜片 （包含TBEF），如下图： • 3 解释：棱镜层—Acrylic亚克力；下层— Polyester即PET层；角度—angle 90度；棱镜间 距—Pitch 。

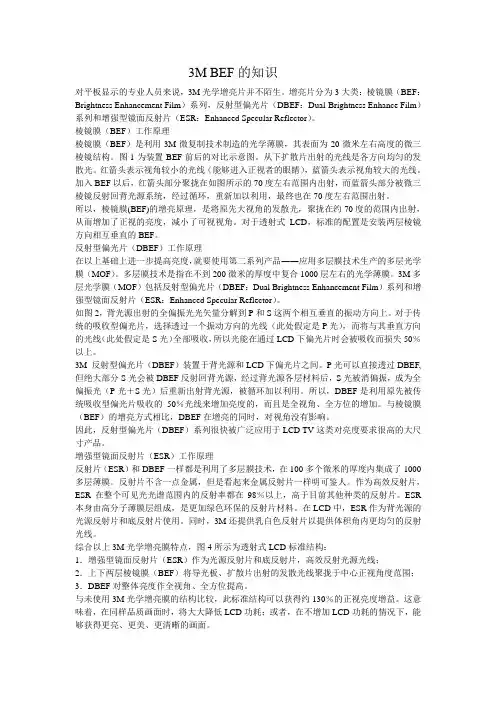

3M BEF的知识
3M BEF的知识对平板显示的专业人员来说，3M光学增亮片并不陌生。
增亮片分为3大类：棱镜膜（BEF：Brightness Enhancement Film）系列，反射型偏光片（DBEF：Dual-Brightness Enhance Film）系列和增强型镜面反射片（ESR：Enhanced Specular Reflector）。
棱镜膜（BEF）工作原理棱镜膜（BEF）是利用3M微复制技术制造的光学薄膜，其表面为20微米左右高度的微三棱镜结构。
图1为装置BEF前后的对比示意图。
从下扩散片出射的光线是各方向均匀的发散光。
红箭头表示视角较小的光线（能够进入正视者的眼睛），蓝箭头表示视角较大的光线。
加入BEF以后，红箭头部分聚拢在如图所示的70度左右范围内出射，而蓝箭头部分被微三棱镜反射回背光源系统，经过循环，重新加以利用，最终也在70度左右范围出射。
所以，棱镜膜(BEF)的增亮原理，是将原先大视角的发散光，聚拢在约70度的范围内出射，从而增加了正视的亮度，减小了可视视角。
对于透射式LCD，标准的配置是安装两层棱镜方向相互垂直的BEF。
反射型偏光片（DBEF）工作原理在以上基础上进一步提高亮度，就要使用第二系列产品――应用多层膜技术生产的多层光学膜（MOF）。
多层膜技术是指在不到200微米的厚度中复合1000层左右的光学薄膜。
3M多层光学膜（MOF）包括反射型偏光片（DBEF：Dual Brightness Enhancement Film）系列和增强型镜面反射片（ESR：Enhanced Specular Reflector）。
如图2，背光源出射的全偏振光光矢量分解到P和S这两个相互垂直的振动方向上。
对于传统的吸收型偏光片，选择透过一个振动方向的光线（此处假定是P光），而将与其垂直方向的光线（此处假定是S光）全部吸收，所以光能在通过LCD下偏光片时会被吸收而损失50％以上。
3M 反射型偏光片（DBEF）装置于背光源和LCD下偏光片之间。
BEF简介
UP50%
6
DBEF
UP58%
7
DBEF工作原理
8
DBEF增亮原理
9
BEFII和BEFIII的区别
不同产品选用BEFII和BEFIII的原因：
①BEFIII可以抗刮伤，杂质影响比BEFII小； ②BEFIII可以减少光的干涉以及产生牛顿环的机会； ③BEFIII的雾化功能你BEFII要好。
一般在设计时，综合考虑成本，厚度以及光亮效果，客户 特殊要求等因素，使产品达到优良，满足客户需求。
川奇光电(扬州)科技有限公司
BEF简介
BEF的概念
BEF是Brightness Enhancement Film 的简称 中文译：增光片
BEF包括：BEFⅡ BEFⅢ DBEF
功能 棱角具有反射、折射、收集、释放光的功能
1
BEFⅡ/Ⅲ结构组成 材料
基 材： Polyester film聚酯 薄膜 棱角层： Acrylic resin压克力树脂
10
供应商比较
供应商：3M,友辉,迎辉 成本： M>友辉>迎辉
11
谢谢！
12
prism p itch prism side prism angle acrylic p rism structure
polyester film thickness flat side
Total thickness
2
DBEF结构组成
结构
3
BEF II
UP35%
4
棱镜片如何增亮？
5
BEF III
3M增亮膜系列产品介绍解析
特别提醒：
BEFIII 90/50-5T的简称/别称：
BEFIII-5T, BEFIII-T, BEF3-5T,BEF3-T,BEF3-155T
BEFIII 90/50-5T AS的简称/别称:
BEFIII-5T AS, BEFIII-T AS， BEF3-5T AS , BEF3-T AS，BEF3-155T AS
3M 产品基本介绍
Prepared: Penn Zhang 2010-08-21
内容：
• BEF系列 ---TBEF系列（属于BEF，但单列出来） • BEFRP系列 • DBEF系列 • ESR系列
一、BEF系列产品
• 1 BEF—Brightness Enhancement Film • 2 结构：棱镜结构—Prism，所以也称为棱镜片 （包含TBEF），如下图： • 3 解释：棱镜层—Acrylic亚克力；下层— Polyester即PET层；角度—angle 90度；棱镜间 距—Pitch 。
BEF2-G4
BEF4-GT-90(24)
BEF4-GT
BEF4-GM-95(24)v2
BEF4-GM
解释： 1.都是高增亮产品； 2.都是无卤产品 3.厚度名称上已经标示； 4.适用在NB等中尺寸产品上； 5.BEF2-G4要替代BEF2-G2 6.可简称如右：
BEF4-GT-90(19)
BEF4-GT(19)
BEFIII 90/50-5M的简称/别称:
BEFIII-5M, BEFIII-M, BEF3-5M, BEF3-M
BEF3-155Tn = BEF3-Tn； BEF3-M2-155n = BEF3-Mn
BEF产品列表２（高增亮）
BEF2-G2-155-MR BEF2-G2
DBEF介绍
18:32:25
G.D.T. 产品工程课 制作
10
DBEF-M额定特性指标
产品特性 DBEF-M
DBEF-M +BEF II90/95
121% 207% 69o/101o 33o/47o
DBEF-M +X-BEF II 90/95
160% 254% 53o/58o 27பைடு நூலகம்/29o
轴向亮度增益 方形LGP 楔形LGP 可视角度(1/2亮度) 方形LGP 垂直/水平 楔形LGP垂直/水平
G.D.T. 产品工程课 制作 4
18:32:25
DBEF系列产品
DBEF系列包括： DBEF-M，通过涂布扩散层，可以防止跟其他 材料的光学接触，同时在跟BEF等一起使用时， 又减轻反射摩尔现象的效果； DBEF-D，在两面粘合扩散片，增加了强度， 提高了热稳定性； DBEF-D200，结构与DBEF-D完全相同，只是厚 度更薄为200μm。
*Total Internal Reflection 18:32:25 G.D.T. 产品工程课 制作 3
增亮片DBEF
DBEF是一种反射偏光片，通过选择性反 射背光系统的光，使其不被LCD的下偏 光片所吸收，使LCD全视角的部分光得 以重新利用。由此，使轴向亮度增加约 60% 如果跟BEF组和起来，亮度增加将有更好 的表现。
On-Axis Brightness: 83.10 nits Brightness Gain: 50.3% Hor. 1/2 Brightness Angle: 47.0° Ver. 1/2 Brightness Angle: 32.5° Integrated Intensity: 103.2 lm/m2
5光学增光片
增亮片（BEFⅠ、BEFⅡ）是利用3M微复制技术制造的光学薄膜，其表面为20微米左右高度的微三棱镜结构。
增亮原理是利用折射定律将原先大视角的发散光，聚拢在约70度的范围内出射，从而增加了正视的亮度，减小了可视视角从下扩散片出射的光线是各方向均匀的发散光。
加入BEF 以后，光线集中在70度左右范围内出射。
若背光板中利用两片增亮片且两者的轴向互相垂直，则光的利用率将大大提高。
反射式偏光增亮片DBEF是3M公司在增加光的利用率上更前进了一大步。
它是利用3M独特的多层膜技术制造的，在不到130微米的厚度中交错复合有1000层左右的薄膜结构，高分子A和B的折射率很不一样。
若沿光的前进方向，这些膜层的厚度逐渐改变，这样制成的DBEF则成为宽谱带的。
液晶面板的下偏光片是一种传统的吸收型偏光片，背光源发出的光线为非偏振光，它由两个不一样振动方向的光线组成。
将两个偏振方向垂直的两束光线分别称为P光和S光。
根据液晶面板工作的原理，面板的下偏光片将仅允许一束偏振光(P)通过，而将与其方向不同的偏振光(S)吸收，所以光线在通过面板的下偏光片时理论上会有50％的光线将会被吸收而损失。
但如果我们将DBEF增亮片置于背光源和面板的下偏光片之间，情况就完全不同了——P光可以直接通过DBEF，同时原来被偏光片吸收的S光不是被吸收，而是被DBEF全部反射回背光源，经过背光源各层材料后，S光被消振，又成为非偏振光(P光+S光)重新射出背光源……如此循环，使背光源能被反复循环利用。
所以DBEF D400是利用原先被吸收型偏光片吸收而损失的那50％的光线在增加亮度的——也就是说，总的背光能源没有变，但光的输出效率却大幅度增加，从而提高光效。
需要解释的是，P和S光在对于某些膜片而言也为O和E光。
DBEF结构图中，O光可直接通过，E被反射回来，O光的偏振方向垂直于入射面，E光的偏振方向平等于入射面，E光光束即使垂直于界面入射也会有一定的折射角，经多次折射会反射回来。
你该懂的光电行业膜材料
你该懂的光电⾏业膜材料如果你刚进⼊这个光电⾏业，是否也为各类的光电⾏业膜材料专业术语搞得晕头转向呢？⼩编特地整理了光电⾏业所需要⽤到的膜材料。
这些膜材料你都熟悉吗？1.POL（Polaroid）POL（偏光⽚）是构成LCD（Liquid Crystal Display）核⼼材料中的⼀种，是将LCD背光中透出的光向单⼀⽅向通过，并将另⼀⽅向的光切断的光学薄膜。
POL外观POL结构图2.FPR（Film-type Patterned Retarder）FPR薄膜将影像变换为独⽴的左圆?右圆，通过偏光眼镜，在两眼呈现不同的影像，是实现3D 的核⼼光学材料。
FPR结构图3.ITO（Indium Tin Oxide）ITO薄膜是在原料薄膜（PET或COP等）上，通过溅射镀膜（Sputtering）将铟（Indium）和锡（Tin）进⾏电镀的薄膜，是触摸⾯板的核⼼材料。
ITO使⽤结构图L (Copper Clad Laminate)提供与半导体芯⽚进⾏电路连接，也是保护其不受外部冲击的IC-PKG⽤基板材料。
CCL外观CCL结构图yer FCCL（Adhesiveless Flexible Copper Clad Lamination）耐热性、内化学性、耐弯曲性特性突出，是为实现⼿机、平板电脑等移动机器⼩型化、⾼集成化⽽使⽤的柔性电路基板材料。
Layer FCCL外观Layer FCCL结构图6.DAF （Die Attach Film）DAF是在制造半导体Package时，为了Die和Substrate、Die和Die的黏合⽽使⽤的薄膜。
DAF外观DAF结构图7.FSA（Face Sealing Adhesive）FSA为OLED封装材料，使OLED Display的元件寿命得到了巨⼤的改善。
FSA结构图除以上之外，就是较为常见的背光源中所使⽤的光学膜材料，包括扩散膜、增亮膜、反射膜以及⽬前风⼝上的量⼦点膜。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
增亮膜BEF (Brightness Enhancement Film)
增亮膜(BEF，亦稱錂鏡片PCF)為LCD 背光模組提供高增益亮度，是背光模組最重要的光學元件之一；運用光循環折射及整體內部反射原理所生產的PCF和市面上現有增亮膜相比，PCF 具有更高亮度增益。
單層光學膜提供於垂直及水平面的聚光，兩層重疊光學膜則可於垂直及水平面產生更高亮度增益。
LCD背光模組依光源位置分成兩種結構：
1. 側光式(Edge Type)：光源在面板四周，利用導光板從螢幕邊緣發射的光透過導光板傳送到螢幕中央。
2. 直下式(Direct Type)：光源在面板後方，利用擴散板來均勻分散光線再利用增亮膜來聚集光線.
產品應用
WOT增亮膜系列產品除廣泛應用於彩屏手機、數碼相機等小尺吋LCD的背光模組，更能滿足iPAD、平板電腦、AIO(All In One)電腦、手攜式DVD播放機、手持/車載導航機等中尺寸LCD的背光模組的需求。
應用範例
傳統背光模組中通常是為下擴散膜、下增亮膜、上增亮膜及上擴散膜組合而成的四層結構，應用二合一膜(WOT-65D40Z) 及下增亮膜(WOT65) 即可取代傳統背光模組中上擴散膜、上增亮膜及下增亮膜的結構，不但節省成本，也同時提升輝度增益。
稜鏡片(Prism Sheet)常簡稱BEF(Brightness Enhancement Film)，為TFT-LCD背光模組中之關鍵零組件，主要功能是偏折光線至正面視角方向，具集光增亮效果，又稱聚光片、增亮膜。
稜鏡片為精密微結構之光學薄膜，藉由光的折射與反射原理，利用稜鏡片修正光的方向，使光線正面集中，並將視角外未被利用的光線可以回收與利用，同時提昇整體輝度與均勻度，達到增亮的效果。
稜鏡片主要材料為PET基材、UV 膠、正反面保護膜，原料主要由美日韓廠所掌握。
稜鏡片結構由3M開發，3M的專利是架構在直線稜鏡結構上，即線性加工結構，因此具有許多改良及衍生專利，早期獨佔稜鏡片市場。
其他供應商有美系廠商Kodak、Reflexite，日系廠商Mitsubishi Rayon，韓國的LGS、LG Electronics、Kolon及MNTech、SKC，台灣則有迎輝科技、嘉威、友輝具量產能力。
為改善TFT背光模組發光效率與增亮，可分為一般稜鏡片、多功能稜鏡片、micro-lens film與反射式偏光增亮膜(reflective polarizer)。
(1)一般稜鏡片
稜鏡片的主要功能為將燈源(包括CCFL與LED)發出的光線與以導正，以增加發光效率。
主要的供應商為3M公司，其他供應商有Mitsubishi Rayon、LG Electronics、MNTech、Shinwha、DNP、LGS、Suntech、SKC Haas和Samsung Cheil，與國內嘉威、迎輝等。
(2) 多功能稜鏡片
屬於較高階的產品，整合了稜鏡片與擴散片的功能，較一般型稜鏡片有更好的發光效率。
主要的供應商有3M、Shinwha、MNTech、Samsung Cheil、迎輝與LG Electronics。
(3) Micro-lens film。
