管道设备颜色标准
设备管道颜色规范标准(讨论稿)
3标准目标本标准规范了公司设备及管道的油漆颜色，使全厂油漆颜色知足公司公司的规定。
4各部门职责4.1生产技术部：归口管理公司色彩系统，明确色彩系统的原则及要求。
在设计和采买合同中明确色彩系统的详细要求，在工程实行中负责落实。
4.2安健环部：监察设计单位、设备供给商和施工单位实行色彩系统。
4.3设计单位：在设计中按建设单位的要求落实色彩系统的设计。
4.4施工单位：按设计要务实行项目色彩系统。
5总则5.1设备、管道的色彩选择依照经济适用、节能环保、质量靠谱、整齐雅观、便于施工和保护的原则，知足视觉辨别系统的要求，尽可能做到不额外增添工程投资。
5.2本标准中管道部分以中国国电公司编制的《发电公司安全设备配置规范手册》为依据。
5.3本标准参照其余兄弟单位有关规定并联合公司现有设备进行编制。
5.4本标准色彩采纳全国涂料和颜料标准化技术委员会认定的《漆膜颜色标准样卡》（GSB05-1426-2001）。
在使用过程中，若采纳其余色卡标准时，应在选定同样颜色后，再替代成相应色卡标准的颜色标号。
5.5在执行本标准的同时，应切合火电厂建筑、消防设计等有关规定的要求。
各样油漆、涂料等的施工应严格依照有关施工工艺要求及施工查收规范执行。
6设备颜色详细要求及内容6.1全部设备出厂前达成面漆的喷刷，面漆颜色一定与本规定一致。
6.2全部不锈钢外壳的开关箱、柜不再刷面漆。
6.3转动设备、大型静止设备和锅炉钢架的面漆施工一定采纳喷漆的施工工艺；一般钢构造、设备底座的面漆也可采纳人工涂刷方式。
6.4工程施工结束前，个别设备因为面漆保持较好，在获得业主专业主管赞同的前提下，施工单位也可不再喷刷面漆，但应执行署名确认手续。
6.5对于入口阀门，原则保持本来的颜色，若有特别需要，则以联系单的方式确立油漆颜色和品种。
6.6对于法兰油漆颜色确立为：阀门上的法兰随阀门的颜色、管道上的法兰随管道颜色。
6.7个别设备或零件，未明确颜色的部分，设备供货商、施工单位应实时提请业主方通过联系单明确。
油气田地面管线和设备涂色规定
油气田地面管线和设备涂色规定
是为了提高管线和设备的可视性和安全性。
以下是一些常见的规定：
1. 管道涂色规定：
- 主要管道（如输油管道、输气管道）一般采用暗色，如黑色或暗灰色。
- 辅助管道（如水管道、蒸汽管道）一般采用鲜艳的颜色，以与主要管道区分开。
- 应在管道的起点和终点标明箭头，以指示管道的流动方向。
- 在管道上应标明管道的名称和直径，以便工作人员和维护人员进行识别。
- 管道的阀门和连接部分应与管道相匹配的颜色。
2. 设备涂色规定：
- 设备的主要结构部分一般采用明亮的颜色，以便在作业场地中容易识别和查找。
- 不同类型的设备可以采用不同的颜色进行区分，如红色代表危险设备、黄色代表注意设备等。
- 设备上的控制面板和操作部分应采用醒目的颜色，以便操作员快速识别。
3. 安全标识和标记：
- 在油气田地面，可以设置安全标识和标记，如警示标识、警告标识和禁止标识等，以提醒工作人员和访客注意安全。
- 安全标识和标记的颜色应符合国际通用的颜色标准，如红色代表危险、黄色代表注意、蓝色代表指示等。
需要注意的是，具体的涂色规定可能会因不同地区和企业而有所不同，应根据相关标准和规范进行确定。

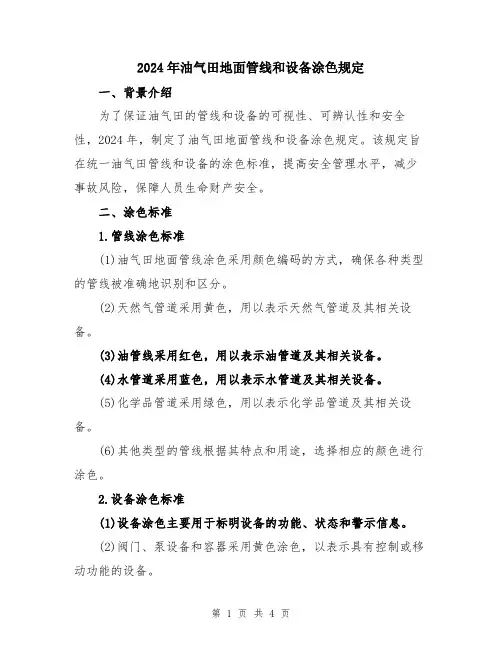

2024年油气田地面管线和设备涂色规定
2024年油气田地面管线和设备涂色规定一、背景介绍为了保证油气田的管线和设备的可视性、可辨认性和安全性，2024年，制定了油气田地面管线和设备涂色规定。
该规定旨在统一油气田管线和设备的涂色标准，提高安全管理水平，减少事故风险，保障人员生命财产安全。
二、涂色标准1.管线涂色标准(1)油气田地面管线涂色采用颜色编码的方式，确保各种类型的管线被准确地识别和区分。
(2)天然气管道采用黄色，用以表示天然气管道及其相关设备。
(3)油管线采用红色，用以表示油管道及其相关设备。
(4)水管道采用蓝色，用以表示水管道及其相关设备。
(5)化学品管道采用绿色，用以表示化学品管道及其相关设备。
(6)其他类型的管线根据其特点和用途，选择相应的颜色进行涂色。
2.设备涂色标准(1)设备涂色主要用于标明设备的功能、状态和警示信息。
(2)阀门、泵设备和容器采用黄色涂色，以表示具有控制或移动功能的设备。
(3)压力容器采用红色涂色，以表示容器为高压设备。
(4)消防设备和应急设备采用红色或者红黄相间的颜色进行涂色，以表示其重要性和紧急性。
(5)电气设备采用绿色涂色，以表示设备与电力相关。
(6)其他类型的设备根据其特点，选择相应的颜色进行涂色。
三、具体实施措施1.推广宣传(1)油气田各单位要积极开展油气田地面管线和设备涂色规定的宣传工作，提高员工的涂色意识。
(2)通过组织培训、张贴宣传海报等方式，向员工普及涂色标准，使其能够准确识别和区分各种管线和设备。
2.规范管理(1)各油气田单位要建立管线和设备涂色的管理制度，并将其纳入安全生产标准化考核范围，确保制度的执行。
(2)对未按规定进行涂色的管线和设备，要及时进行整改，向相关人员进行培训和教育，确保规定得到有效执行。
3.定期检查(1)油气田要建立定期检查的机制，对管线和设备的涂色进行检查，发现问题及时整改。
(2)检查内容包括管线和设备的涂色是否符合规定、涂色是否完整、是否有破损或褪色等。
4.标志标识(1)油气田地面管线和设备要设置统一的标志标识，以便人员迅速识别和判断。

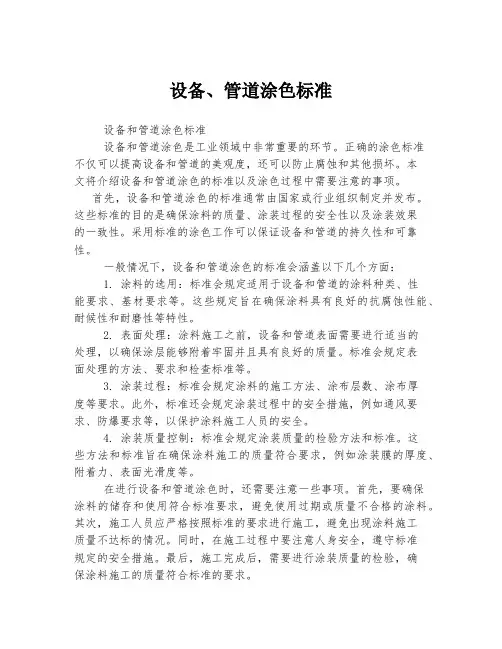

设备、管道涂色标准
设备、管道涂色标准设备和管道涂色标准设备和管道涂色是工业领域中非常重要的环节。
正确的涂色标准不仅可以提高设备和管道的美观度，还可以防止腐蚀和其他损坏。
本文将介绍设备和管道涂色的标准以及涂色过程中需要注意的事项。
首先，设备和管道涂色的标准通常由国家或行业组织制定并发布。
这些标准的目的是确保涂料的质量、涂装过程的安全性以及涂装效果的一致性。
采用标准的涂色工作可以保证设备和管道的持久性和可靠性。
一般情况下，设备和管道涂色的标准会涵盖以下几个方面：1. 涂料的选用：标准会规定适用于设备和管道的涂料种类、性能要求、基材要求等。
这些规定旨在确保涂料具有良好的抗腐蚀性能、耐候性和耐磨性等特性。
2. 表面处理：涂料施工之前，设备和管道表面需要进行适当的处理，以确保涂层能够附着牢固并且具有良好的质量。
标准会规定表面处理的方法、要求和检查标准等。
3. 涂装过程：标准会规定涂料的施工方法、涂布层数、涂布厚度等要求。
此外，标准还会规定涂装过程中的安全措施，例如通风要求、防爆要求等，以保护涂料施工人员的安全。
4. 涂装质量控制：标准会规定涂装质量的检验方法和标准。
这些方法和标准旨在确保涂料施工的质量符合要求，例如涂装膜的厚度、附着力、表面光滑度等。
在进行设备和管道涂色时，还需要注意一些事项。
首先，要确保涂料的储存和使用符合标准要求，避免使用过期或质量不合格的涂料。
其次，施工人员应严格按照标准的要求进行施工，避免出现涂料施工质量不达标的情况。
同时，在施工过程中要注意人身安全，遵守标准规定的安全措施。
最后，施工完成后，需要进行涂装质量的检验，确保涂料施工的质量符合标准的要求。
总之，设备和管道涂色标准对于保证涂料施工质量、设备和管道的持久性和可靠性非常重要。
遵守涂色标准可以确保涂料具有良好的抗腐蚀性能和耐久性，并且保证施工过程的安全性。
在进行设备和管道涂色时，我们应该严格按照标准的要求进行操作，确保施工质量符合标准的要求。
同时，要注意涂装过程中的安全问题，并且在施工完成后进行涂装质量的检验。

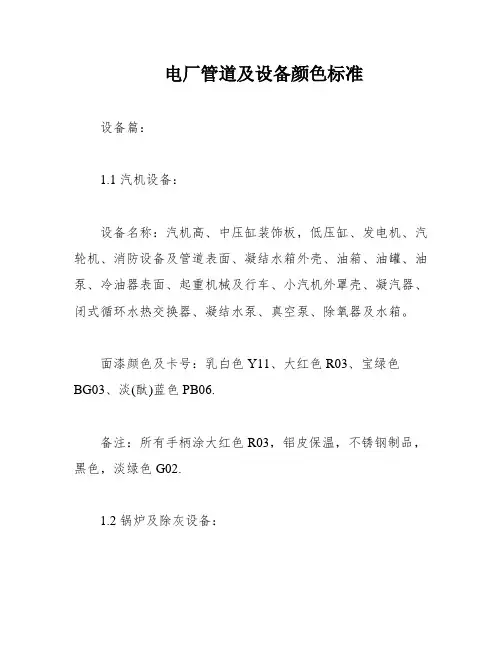

电厂管道及设备颜色标准
电厂管道及设备颜色标准设备篇：1.1 汽机设备：设备名称：汽机高、中压缸装饰板，低压缸、发电机、汽轮机、消防设备及管道表面、凝结水箱外壳、油箱、油罐、油泵、冷油器表面、起重机械及行车、小汽机外罩壳、凝汽器、闭式循环水热交换器、凝结水泵、真空泵、除氧器及水箱。
面漆颜色及卡号：乳白色Y11、大红色R03、宝绿色BG03、淡(酞)蓝色PB06.备注：所有手柄涂大红色R03，铝皮保温，不锈钢制品，黑色，淡绿色G02.1.2 锅炉及除灰设备：设备名称：锅炉钢架、送风机、一次风机、给煤机、电除尘器支架、密封机风机、冷却风机、电除尘器顶部电控设备、磨煤机油站、管道、磨煤机、磨煤机过轨吊、空预器冲洗水泵、静电除尘器、锅炉卸油泵、供油泵、罗茨真空泵、刮板捞渣机、石子煤仓、浓缩机。
面漆颜色及卡号：中灰色B02、淡（酞）蓝色PB06、桔黄色YR04、淡黄色Y06.1.3 化学专业：设备名称：渣仓、储气罐、除灰用泵、仓泵、精处理混床、精处理再生塔、精处理树脂捕捉器、精处理循环泵、精处理酸罐、精处理碱罐。
面漆颜色及卡号：中灰色B02、淡（酞）蓝色PB06、苹果绿G01、大红色R03、中黄色Y07.Aluminum nFor the color coding of the main process pipelines in power plants。
___ should follow the "Safety ___" and "___" DL/T5072-2007 ___ with the ns of Article 9.1.7 of the "Design ns for Thermal Power Plant ___"。
In order to facilitate n。
the medium name and medium flow n arrow of the pipeline should comply with the following ns:2.1.1 The medium name and medium flow n arrow of the pipeline must be painted on the elbow。
化工管道色环颜色对照表
化工管道色环颜色对照表在现代工业中，化工管道是一种非常常见的设备，其主要作用是将各种液体从一个地方输送到另一个地方。
这些液体可以是化工液体，也可以是水，空气或其他流体。
为了方便管道的检查、维护和操作，管道系统中通常采用特殊的管道颜色，以及颜色标签。
这些颜色标记主要是按照国际工业标准设定的，即通用管道色环标准，帮助操作人员更好地辨识不同的管道和流体。
一般来说，化工管道的色环可分为8种颜色：紫色、红色、橙色、黄色、绿色、蓝色、棕色和白色。
紫色管道色环表示压缩空气所用的管道。
它是适用于重要的空气压缩工作，因此紫色代表了危险和警告的含义。
红色管道色环代表的是液体的危险，它表示管道输送的液体可能具有极高的压力或温度，点火或爆炸危险。
一般来说，红色表示的是可燃性液体，如柴油、汽油和某些化学液体。
橙色管道色环代表的是有毒液体，如苯、甲醛和一些医药上使用的毒性液体。
黄色管道色环表示的是受污染的液体，如废水、污水和水泥浓汁等。
绿色管道色环表示的是温度低或无害的液体，如水和食品加工用液体等。
蓝色管道色环表示的是一些无毒和无害的液体，如水、洗涤剂、墨水和染料等。
棕色管道色环表示的是压力低的液体，如空气、润滑油和回收液体等。
白色管道色环表示的是非危险的液体，如消防水、冷却液、蒸汽和油气等。
当然，每种颜色的管道色环都是非常重要的，可以帮助操作人员更好地了解操作设备的材料、安全操作步骤、压力范围和流体类型，以及避免事故发生。
另外，每次在安装、检查和维护管道设备时，还应注意遵守标准化的管道编号、管道呼叫名称和管道颜色编码，以及安装和修理管道的要求，都要按照有关的规定和要求，以确保化工管道的安全运行。
总之，化工管道色环颜色对照表是工业生产现代化操作中非常重要的标准，掌握和正确使用它们对于管道操作人员来说至关重要。
只有正确理解和使用这些颜色色环，才能使管道设备正常运行，并且确保工作场所的安全。
油气田地面管线和设备涂色规定
油气田地面管线和设备涂色规定
油气田地面管线和设备的涂色规定主要包括以下几点：
1. 管线颜色标识：常见的彩色标识是根据管道用途和内容进行分类，采用统一的颜色进行标识。
例如，常用的颜色标识规定如下：
- 黄色：燃气管线
- 红色：消防用水管线
- 蓝色：工业用水管线
- 绿色：雨水排放管线
- 橙色：油气输送管线
- 紫色：喷淋管线
- 灰色：排污管线
- 白色：蒸汽管线
- 黑色：其他管线
2. 设备涂色标识：为了方便区分不同类型的设备，在油气田中，通常会为设备和机械设施选择不同的颜色进行涂装。
例如，常用的涂色规定如下：
- 蓝色：空气压缩机、液态氮设备等
- 黄色：发电机、变压器等电气设备
- 红色：火炬、锅炉等高温设备
- 绿色：泵、水箱等给水设备
- 橙色：罐容器等贮存设备
- 紫色：液体加热器等加热设备
需要注意的是，以上的涂色规定并非固定不变的，不同地区和单位可能会根据实际需求和要求进行微调或调整。
因此，在具体的工程中还需要根据相关标准和规范进行具体规定和操作。
管道颜色标准
目 分析气路管线进行定位、标识管理， 的 避免误操作。
标 1、管线布置横平竖直； 准 2、管线粘贴标签，标明介质名称
和流向； 3、标识颜色按板块公司要求执行。
水管标记
出水 进水 进水
出水
11
80
球阀状态 5.17扳手型阀门标示方法
明确阀门的工作状态,防止误操作。
（关） 扳手型阀门（、球开阀）、止回阀。 120
4
颜色名称 天蓝色 黄色 白色 黄色 粉红色 黑色 银色 棕色 本色
标准色样
工厂基本颜色标准
动力设备颜色
项目 锅炉本体 冷冻机本休 真空罐、干燥机 配电柜、风机 变压器 消防设备、消防器材 发电机、水泵及电机 暖器 空压机，压力容器 散热器
5
颜色名称 黑色 绿色 白色 灰色 红色 红色 黄色 银白色 黄色 黄色
1.直接用文字标明“开”、“关” 位置。 2.制作开关标牌（如下图）。 3.规格：长120mmX宽80mm。 4.在阀颈上悬挂。
12 56
• 感谢阅读
2023最新整理收集 do something
管道颜色5S标准
1
各种颜色的含义
• 红色: 表示禁止,停止,消防和危险 • 黄色: 表示注意和警告 • 蓝色: 表示指令和必须遵守的规定 • 绿色: 表示通行,安全 • 黄黑条纹: 表示需特别注意
注意：以上为较为通用的颜色要求，不同的公司 或制造厂可以有其自身的规范，但就一个公司、 或一个厂而言，必须注意统一。
工厂基本颜色标准
动力管道颜色
项目 生产、生活自来水管 消防水管 冷却水管 纯水管 工业用、宿舍用高温水管 工业酸液管 工业碱液管 生活污水管 蒸汽管道
3
颜色名称 绿色 红色 绿色 绿色 银白色 紫色 橘黄色 黑色 银白色
