无感无刷马达控制器
无刷电机控制器原理图
无刷电机控制器原理图无刷电机控制器是一种用于控制无刷直流电机的电子设备，它通过控制电机的电流和电压，实现对电机的精准控制。
在本文中，我们将介绍无刷电机控制器的原理图，以帮助大家更好地理解其工作原理。
首先，我们来看一下无刷电机控制器的基本组成部分。
无刷电机控制器通常由电源模块、驱动模块、控制模块和保护模块组成。
电源模块负责提供电机所需的电源，驱动模块负责控制电机的转速和方向，控制模块则用于接收外部控制信号，并将其转换为电机控制指令，保护模块则用于监测电机的工作状态，并在出现异常时进行保护。
接下来，我们来详细介绍无刷电机控制器的原理图。
在原理图中，我们可以看到各个模块之间的连接关系和信号传输路径。
电源模块通常由电源输入端、电源滤波器、电源管理芯片和电源输出端组成，其中电源管理芯片负责对输入电源进行稳压和滤波处理，以保证电机工作时的稳定电源供应。
驱动模块则包括电机驱动芯片、功率放大器和电机输出端，电机驱动芯片负责接收控制模块发送的电机控制指令，并将其转换为驱动电机的电流和电压信号，功率放大器则负责放大信号并驱动电机正常工作。
控制模块通常由微控制器或数字信号处理器组成，它负责接收外部控制信号，并将其转换为电机控制指令，然后发送给驱动模块。
同时，控制模块还可以接收来自电机的反馈信号，并进行闭环控制，以实现对电机的精准控制。
最后，保护模块则包括过流保护、过压保护、过温保护等功能模块，它们负责监测电机的工作状态，并在出现异常时及时进行保护，以避免电机损坏。
总的来说，无刷电机控制器的原理图是一个复杂的电子系统，它通过各个模块之间的协同工作，实现对无刷电机的精准控制和保护。
希望通过本文的介绍，大家对无刷电机控制器的工作原理有了更深入的了解。
bldc无感控制原理
bldc无感控制原理
BLDC（Brushless DC）无感控制是一种电机控制技术，它通过电子器件和算法来控制无刷直流电机的转速和转矩。
与传统的有刷直流电机相比，BLDC电机无需使用碳刷和换向器，因此具有更高的效率和可靠性。
BLDC无感控制的原理是基于电机内部的霍尔传感器或者通过后向电动势检测来确定转子位置。
在电机转子转动时，霍尔传感器或后向电动势信号会被反馈到控制器中，控制器根据这些信号来确定适当的电流波形和相序，从而驱动电机转动。
在BLDC无感控制中，通常采用三相全桥逆变器来控制电机的相电流。
控制器会根据转子位置信号来确定适当的相电流波形，以驱动电机顺利运转。
通过精确的相电流控制，BLDC无感控制可以实现高效率、高转矩和精准的速度控制。
此外，BLDC无感控制还可以通过闭环控制系统来实现更精确的电机控制。
闭环控制系统可以根据电机的实际运行情况来调整控制参数，从而提高系统的稳定性和动态性能。
总的来说，BLDC无感控制通过精确的转子位置检测和相电流控制，实现了对无刷直流电机的高效、可靠的控制。
这种控制技术在工业自动化、电动汽车和无人机等领域有着广泛的应用前景。
智能无刷电动车控制器接线图电动车控制器维修 (3)
智能无刷电动车控制器接线图电动车控制器维修
下图所示的是高标科技自主研发的电动车控制器接线图：
高标电动车控制器接线方式：
1.电动车控制器电源输入：粗红色线为电源正端，黑色线为电源负端，细橙
色线为电门锁。
2.电动车电机相位（u,v,w 输出）：粗黄线为U，粗绿线为V，粗蓝色为W。
3.电动车控制器转把型号输入：细红色线为+5V电源，细绿色为手柄信号输入，细黑色线为接地线。
4.电动车电机霍尔（A,B,C输入）：细红色线为+5V电源，细黑色线为接地线，细黄色线为A，细绿色线为B，细蓝色线为C。
5.电动车刹车（柔性EABS+机械刹）：细黄色线为柔性EABS，细蓝色线为机械刹，细黑色线为接地线。
6. 电动车传感器：细红色线为+5V电源，细黑色线为接地线，细绿色线为传感器信号输入。
7.电动车仪表（转速）：细紫色线。
8.电动车巡航：细棕色线。
9.电动车限速：细灰色线。
10.电动车自动识别开关线：细黄色线。
高标科技在电动车控制器行业领域始终占据领先地位，技术实力远超行业标准，是众多知名电动车厂商的指定战略合作伙伴，高标科技的合作电动车厂商有爱玛电动车、雅迪电动车、绿源电动车、欧派电动车、金彭电动车、小刀电动车、立马电动车、绿驹电动车、绿佳电动车、大阳电动车、凯骑电动车、台铃电动车、宝岛电动车、澳柯玛电动车、富士达电动车、小鸟电动车、比德文电动车、安尔达电动车、新大洲电动车、喜德盛电动车等。

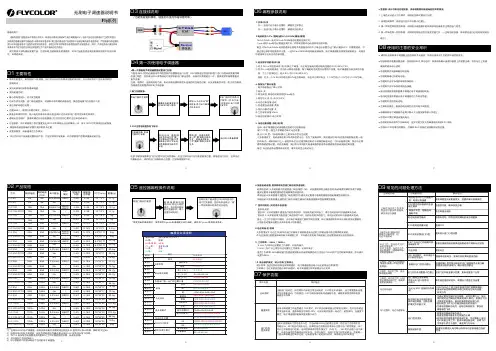

飞盈佳乐无刷马达智能动力电子调速器(ESC)说明书
● 采用功能强大、高性能MCU 处理器，用户可以针对自身需求设置使用功能，充分体现我们产品独具优势的 智能特点；● 支持无刷电机无限制最高转速；● 支持定速功能；● 精心的电路设计，抗干扰性超强；● 启动方式可设置，油门响应速度快，并具有非常平稳的调速线性，兼容固定翼飞机及直升飞机；● 低压保护阀值可设置；● 内置SBEC ，带舵机负载功率大、功耗小；● 具备多种保护功能：输入电压异常保护/电池低压保护/过热保护/油门信号丢失降功率保护；● 通电安全性能好：接通电源时无论遥控器油门拉杆在任何位置不会立即启动电机；● 过温保护：电子调速器工作时温度到达100℃时功率输出会自动降低一半，低于100℃时功率输出自动恢复；● 兼容所有遥控器操作设置和支持编程卡设置；● 设置报警音，判断通电后工作情况；● 本公司对此产品具备完整知识产权，产品可持续升级更新。
并可根据客户的需求量身定制产品。
1） 自带SBEC 的电子调速器，给舵机供电是开关模式,输出电压5.5V,舵机可以带4A 负载，瞬时2秒可达8A 。
2）自带SBEC的电子调速器，给舵机供电是线性模式,输出电压5.5V,舵机可以带1A 负载。
3） OPTO 表示电子调速器没有内置BEC ,工作时需要独给多级，接收机供电。
4） 可以定制个性化的BEC 。
5）可以根据客户的要求制定个性化的电子调速器。
感谢您使用飞盈佳乐电子有限公司设计、制造的无刷马达智能动力电子调速器(ESC). 因本产品在启动使用时产生的功率强大,如错误的使用及操作可能造成人身伤害和设备损坏. 我们强烈建议客户在使用本产品前仔细阅读本使用手册，严格按操作规定使用。
我们不承担因使用本产品而引起的的任何责任，包括但不限于附带损失或者间接损失的赔偿责任。
同时，不承担使用人擅自拆装及修改本产品引起的任何责任和因第三方产品所造成的任何责任。
尊敬的用户:我们有权不预先通知变更产品，包括外观,性能参数及使用要求；对本产品是否适合使用者特定用途不作任何保证、申明或承诺。
电动车无刷马达控制器硬件电路详解
电动车无刷马达控制器硬件电路详解本文以PIC16F72为智能控制中心，350W的整机电路为例,整机电路如图图1:350W整机电路图整机电路看起来很复杂，我们将其简化成框图再看看：图2:电路框图电路大体上可以分成五部分：一、电源稳压，供应部分；二、信号输入与预处理部分；三、智能信号处理，控制部分；四、驱动控制信号预处理部分；五、功率驱动开关部分。
下面我们先来看看此电路最核心的部分：PIC16F72组成的单片机智能处理、控制部分，因为其他电路都是为其服务或被其控制，弄清楚这部分，其它电路就比较容易明白。
图3:PIC16F72在控制器中的各引脚应用图我们先来简单介绍一下PIC16F72的外部资源：该单片机有28个引脚，去掉电源、复位、振荡器等，共有22个可复用的IO口，其中第13脚是CCP1输出口，可输出最大分辨率达10BIT 的可调PWM信号，另有AN0-AN4共5路AD模数转换输入口，可提供检测外部电路的电压，一个外部中断输入脚，可处理突发事件。
内部软件资源我们在软件部分讲解，这里并不需要很关心。
字串1各引脚应用如下：1：MCLR复位/烧写高压输入两用口2：模拟量输入口：放大后的电流信号输入口，单片机将此信号进行A-D转换后经过运算来控制PWM的输出，使电流不致过大而烧毁功率管。
正常运转时电压应在0-1.5V左右3：模拟量输入口：电源电压经分压后的输入口，单片机将此信号进行A-D转换后判断电池电压是否过低，如果低则切断输出以保护电池，避免电池因过放电而损坏。
正常时电压应在3V以上4：模拟量输入口：线性霍尔组成的手柄调速电压输入口，单片机根据此电压高低来控制输出给电机的总功率，从而达到调整速度的目的。
5：模拟/数字量输入口：刹车信号电压输入口。
可以使用AD转换器判断，或根据电平高低判断，平时该脚为高电平，当有刹车信号输入时，该脚变成低电平，单片机收到该信号后切断给电机的供电，以减少不必要的损耗。
6：数字量输入口：1+1助力脉冲信号输入口，当骑行者踏动踏板使车前行时，该口会收到齿轮传感器发出的脉冲信号，该信号被单片机接收到后会给电机输出一定功率以帮助骑行者更轻松地往前走。
直流无刷电机控制器原理
直流无刷电机控制器原理直流无刷电机（BLDC）控制器是一种用于控制无刷电机转速和方向的设备，它通过精确的电子控制来实现对电机的精准驱动。
在本文中，我们将详细介绍直流无刷电机控制器的原理，包括其工作原理、结构组成、控制方法等内容。
1. 直流无刷电机控制器的工作原理。
直流无刷电机控制器的工作原理主要是通过对电机的三相驱动信号进行精确的控制，从而实现对电机的转速和方向的控制。
在控制器内部，通常包含了驱动电路、传感器信号处理电路和控制逻辑电路。
其中，驱动电路用于产生电机的三相驱动信号，传感器信号处理电路用于处理电机位置和速度的反馈信号，控制逻辑电路用于实现对电机的闭环控制。
2. 直流无刷电机控制器的结构组成。
直流无刷电机控制器通常由主控芯片、功率放大器、传感器、电源模块等部分组成。
主控芯片是控制器的核心部分，它负责处理传感器反馈信号并生成电机驱动信号，功率放大器用于放大主控芯片输出的驱动信号，传感器用于检测电机的位置和速度，电源模块用于为整个控制器提供稳定的电源供应。
3. 直流无刷电机控制器的控制方法。
直流无刷电机控制器通常采用开环控制和闭环控制两种方法。
开环控制是指根据预先设定的电机驱动信号直接驱动电机，这种控制方法简单、成本低，但精度较低。
闭环控制是指通过传感器反馈信号对电机进行实时监测和调节，以实现对电机的精准控制，这种控制方法精度高，但成本较高。
4. 直流无刷电机控制器的应用领域。
直流无刷电机控制器广泛应用于工业自动化、电动汽车、无人机、家用电器等领域。
在工业自动化中，直流无刷电机控制器可以实现对生产线上各种设备的精准控制；在电动汽车中，直流无刷电机控制器可以实现对电动汽车驱动系统的精准控制；在无人机中，直流无刷电机控制器可以实现对无人机飞行稳定性的控制；在家用电器中，直流无刷电机控制器可以实现对家用电器的精准驱动。
5. 结语。
通过本文的介绍，相信读者对直流无刷电机控制器的原理有了更深入的了解。
无感无刷电机的原理及应用
无感无刷电机的原理及应用1. 引言无感无刷电机（Brushless DC Motor，简称BLDC）是一种采用电子换相技术的直流电机，相对于传统的有刷直流电机具有更高的效率和更低的维护成本。
本文将介绍无感无刷电机的工作原理，以及其在各个领域中的应用。
2. 无感无刷电机的工作原理无感无刷电机是通过电调驱动器控制，其工作原理可以分为以下几个步骤：2.1 借助霍尔传感器进行定位无感无刷电机通常内置了三个霍尔传感器，用于检测转子的位置。
霍尔传感器会根据转子磁场的变化产生电信号，通过判断三个传感器输出的电信号组合来确定转子的位置。
2.2 电调驱动器进行换相控制根据霍尔传感器的输出信号，电调驱动器会根据预定的换相顺序进行相应的控制，以驱动电机正常转动。
换相顺序通常为1-3-2-6-4-5，也可以根据具体需求进行调整。
2.3 通过PWM信号控制电机转速电调驱动器通过调整PWM（脉宽调制）信号的占空比来控制电机的转速。
占空比越大，电机转速越快，反之则转速越慢。
3. 无感无刷电机的应用3.1 电动工具无感无刷电机广泛应用于各类电动工具，例如电动钻、电动螺丝刀、电动锤等。
相比传统的有刷电机，无刷电机具有更高的效率和更长的使用寿命，能够提供更强大的动力输出。
3.2 汽车和航空无感无刷电机在汽车和航空工业中也得到了广泛的应用。
如今许多新能源汽车都采用了无刷电机作为驱动力源，其高效率和低噪音的特点使得电动汽车具备与传统燃油汽车相当的性能。
3.3 家电产品无感无刷电机还被应用于家电产品中，例如洗衣机、冰箱、洗碗机等。
相较于传统的有刷电机，无刷电机在性能、噪音和能耗等方面都有较大的优势。
3.4 航空航天在航空航天领域，无感无刷电机也是不可或缺的一部分。
它们被使用在飞机中的辅助动力单元、电子推进系统和机载设备中。
由于无刷电机体积小、重量轻，且具有较高的功率密度和效率，因此非常适合航空航天应用。
3.5 其他领域应用除了上述领域，无感无刷电机还在许多其他领域得到广泛应用，如机器人技术、医疗器械、电池动力工具等。
单独按键控制无感无刷电机的程序范例
单独按键控制无感无刷电机的程序范例1.引言1.1 概述概述在现代科技的快速发展下，无感无刷电机作为一种新型的电动机械设备，逐渐成为各行各业中普遍采用的驱动器。
相比传统的有刷电机，无感无刷电机具有高效、可靠、寿命长等优点，广泛应用于电动车、家电、工业自动化等领域。
本文将重点介绍如何通过单独按键来控制无感无刷电机，为读者提供一个程序范例，帮助他们进一步理解和运用这一技术。
通过本文的学习，读者将了解到无感无刷电机的原理和实现步骤，为他们在实际应用中解决相关问题提供帮助。
在下一节中，我们将详细介绍无感无刷电机的原理，包括其工作原理和基本结构。
随后，我们将给出单独按键控制无感无刷电机的实现步骤，并提供相应的程序范例。
最后，我们将总结本文的内容，并展望未来无感无刷电机在各个领域的广泛应用前景。
通过阅读本文，读者将能够全面了解单独按键控制无感无刷电机的方法和原理，为他们在实际项目中运用这一技术提供参考。
我们希望本文能对读者有所启发，并促使他们在无感无刷电机的研究和应用中取得更多的突破和进展。
1.2文章结构文章结构部分的内容可以是对整篇文章的组织和结构进行介绍和总览。
下面是一个可能的编写内容示例：1.2 文章结构本文将以单独按键控制无感无刷电机为主题，分为引言、正文和结论三个部分。
引言部分将包括概述、文章结构和目的三个小节。
首先，我们将概述单独按键控制无感无刷电机的背景和意义，介绍该技术的应用领域和潜在的优势。
接着，我们将详细说明文章的结构，阐明各个部分的内容和逻辑顺序。
最后，我们将明确本文的目的，即通过示例代码和实现步骤，帮助读者理解和掌握单独按键控制无感无刷电机的程序编写方法。
正文部分将包括单独按键控制无感无刷电机的原理和实现步骤两个小节。
在原理部分，我们将详细介绍无感无刷电机的工作原理和原理解析，包括电机控制器、传感器和定位算法等关键技术。
在实现步骤部分，我们将给出具体的程序范例，说明如何通过按键控制无感无刷电机的启动、停止和调速等基本操作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ne = P × nm
2、基于Silabs MCU的无感无刷马达的 控制器方案 基于Silabs MCU的无感无刷马达的
我们基本完成了基于C8051F502控制的无感无刷马达控 控制的无感无刷马达控 我们基本完成了基于 制器方案，该方案有如下功能： 制器方案，该方案有如下功能： 无位置传感器的120°方波无感无刷直流马达驱动 ° 无位置传感器的 正反转控制 转速范围： ），精 转速范围：2000RPM~40000RPM（电转速），精 （电转速）， 度≤2% 转速反馈 保护功能：过流保护、过压 欠压保护 欠压保护， 保护功能：过流保护、过压/欠压保护，堵转保护和 缺相保护
2、基于Silabs MCU的无感无刷马达的 控制器方案 基于Silabs MCU的无感无刷马达的 优势
采用“端电压” 采用“端电压”法，使用MCU内置的比较器检测反 使用 内置的比较器检测反 电动势，软件和硬件处理比较简单，效率更高。 电动势，软件和硬件处理比较简单，效率更高。相 对于目前比较常用的“虚拟中性点” 对于目前比较常用的“虚拟中性点”法，省去了构 建虚拟中性点的麻烦， 建虚拟中性点的麻烦，和软件处理的复杂性 自动相位控制，完全由硬件自动完成， 自动相位控制，完全由硬件自动完成，不需软件干 预 特殊的启动算法，只需用简单的参数调整， 特殊的启动算法，只需用简单的参数调整，就可以 适应不同的马达系统 采用PID算法调速，实时响应好，超调量小，运行稳 算法调速， 采用 算法调速 实时响应好，超调量小， 定 能提供软、 能提供软、硬件参考设计 能应用负载比较固定的场合：例如，风机类、泵类， 能应用负载比较固定的场合：例如，风机类、泵类， 车模和航模等。 车模和航模等。
这里仅仅讨论方波无感无刷直流电机
1、无感无刷马达的工作原理
方波无感无刷直流电机工作原理（三相、 方波无感无刷直流电机工作原理（三相、120°） ° 驱动） 驱动）
1、无感无刷马达的工作原理
术语
机械转速n 单位： 机械转速 m（单位：RPM） ） 指马达的转子实际转动的速度。 指马达的转子实际转动的速度。一般马达铭牌上标注 的转速就是指机械转速： 额定转速” 的转速就是指机械转速：如“额定转速” 电气转速n 单位： 电气转速 e（单位：RPM） ） 指马达的反电动势转速。 指马达的反电动势转速。 极对数P 极对数 指马达的转子N-S数目。1个N极和 个S极构成 个极 指马达的转子 数目。 个 极和1个 极构成1个极 数目 极和 极构成 对数 机械转速与电气转速的关系
2、基于Silabs MCU的无感无刷马达的 控制器方案 基于Silabs MCU的无感无刷马达的 “端电压”法检测反电动势电路 端电压”
2、基于Silabs MCU的无感无刷马达的 控制器方案 基于Silabs MCU的无感无刷马达的 33332RPM电气转速的波形 电气转速的波形
zcxzzcz 无感无刷马达控制器
肖建云 2009.3.9
Agenda
1、无感无刷马达的工作原理 2、基于Silabs MCU的无感无刷马达的 基于Silabs MCU的无感无刷马达的 控制器方案
1、无感无刷马达的工作原理
直流无刷电机的分类
按照流入电枢绕组的电流波形的不同， 按照流入电枢绕组的电流波形的不同，直流无刷电动机可分为 方波无刷直流电动机（ 方波无刷直流电动机（BLDCM） ） 正弦波无刷直流电动机（ 正弦波无刷直流电动机（PMSM） ）
