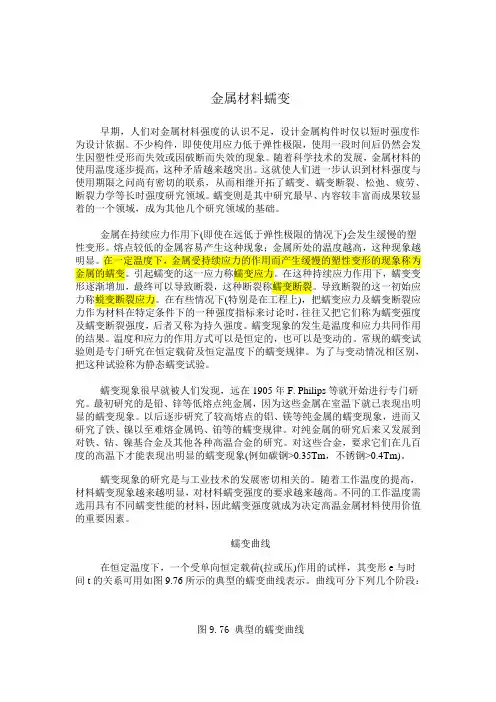

金属材料蠕变
金属材料蠕变早期，人们对金属材料强度的认识不足，设计金属构件时仅以短时强度作为设计依据。
不少构件，即使使用应力低于弹性极限，使用一段时间后仍然会发生因塑性受形而失效或因破断而失效的现象。
随着科学技术的发展，金属材料的使用温度逐步提高，这种矛盾越来越突出。
这就使人们进一步认识到材料强度与使用期限之问尚有密切的联系，从而相继开拓了蠕变、蠕变断裂、松弛、疲劳、断裂力学等长时强度研究领域。
蠕变则是其中研究最早、内容较丰富而成果较显着的一个领域，成为其他几个研究领域的基础。
金属在持续应力作用下(即使在远低于弹性极限的情况下)会发生缓慢的塑性变形。
熔点较低的金属容易产生这种现象；金属所处的温度越高，这种现象越明显。
在一定温度下，金属受持续应力的作用而产生缓慢的塑性变形的现象称为金属的蠕变。
引起蠕变的这一应力称蠕变应力。
在这种持续应力作用下，蠕变变形逐渐增加，最终可以导致断裂，这种断裂称蠕变断裂。
导致断裂的这一初始应力称蜕变断裂应力。
在有些情况下(特别是在工程上)，把蠕变应力及蠕变断裂应力作为材料在特定条件下的一种强度指标来讨论时，往往又把它们称为蠕变强度及蠕变断裂强度，后者又称为持久强度。
蠕变现象的发生是温度和应力共同作用的结果。
温度和应力的作用方式可以是恒定的，也可以是变动的。
常规的蠕变试验则是专门研究在恒定载荷及恒定温度下的蠕变规律。
为了与变动情况相区别，把这种试验称为静态蠕变试验。
蠕变现象很早就被人们发现，远在1905年F. Philips等就开始进行专门研究。
最初研究的是铅、锌等低熔点纯金属，因为这些金属在室温下就已表现出明显的蠕变现象。
以后逐步研究了较高熔点的铝、镁等纯金属的蠕变现象，进而又研究了铁、镍以至难熔金属钨、铂等的蠕变规律。
对纯金属的研究后来又发展到对铁、钴、镍基合金及其他各种高温合金的研究。
对这些合金，要求它们在几百度的高温下才能表现出明显的蠕变现象(例如碳钢>0.35Tm，不锈钢>0.4Tm)。

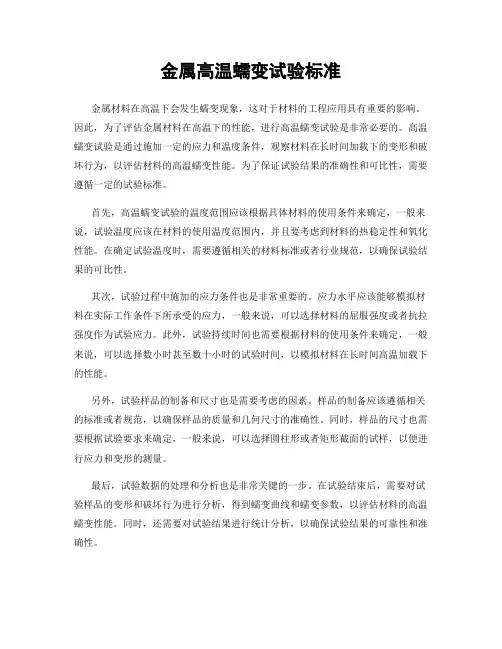

金属高温蠕变试验标准
金属高温蠕变试验标准金属材料在高温下会发生蠕变现象，这对于材料的工程应用具有重要的影响。
因此，为了评估金属材料在高温下的性能，进行高温蠕变试验是非常必要的。
高温蠕变试验是通过施加一定的应力和温度条件，观察材料在长时间加载下的变形和破坏行为，以评估材料的高温蠕变性能。
为了保证试验结果的准确性和可比性，需要遵循一定的试验标准。
首先，高温蠕变试验的温度范围应该根据具体材料的使用条件来确定，一般来说，试验温度应该在材料的使用温度范围内，并且要考虑到材料的热稳定性和氧化性能。
在确定试验温度时，需要遵循相关的材料标准或者行业规范，以确保试验结果的可比性。
其次，试验过程中施加的应力条件也是非常重要的。
应力水平应该能够模拟材料在实际工作条件下所承受的应力，一般来说，可以选择材料的屈服强度或者抗拉强度作为试验应力。
此外，试验持续时间也需要根据材料的使用条件来确定，一般来说，可以选择数小时甚至数十小时的试验时间，以模拟材料在长时间高温加载下的性能。
另外，试验样品的制备和尺寸也是需要考虑的因素。
样品的制备应该遵循相关的标准或者规范，以确保样品的质量和几何尺寸的准确性。
同时，样品的尺寸也需要根据试验要求来确定，一般来说，可以选择圆柱形或者矩形截面的试样，以便进行应力和变形的测量。
最后，试验数据的处理和分析也是非常关键的一步。
在试验结束后，需要对试验样品的变形和破坏行为进行分析，得到蠕变曲线和蠕变参数，以评估材料的高温蠕变性能。
同时，还需要对试验结果进行统计分析，以确保试验结果的可靠性和准确性。
总之，金属高温蠕变试验是评估材料高温性能的重要手段，为了保证试验结果的准确性和可比性，需要遵循一定的试验标准和规范。
只有在严格遵循试验标准的前提下，才能得到准确可靠的试验结果，为材料的工程应用提供可靠的数据支持。
金属材料蠕变性能及其检测方法
金属材料蠕变性能及其检测方法就金属力学性能而言，大家平时接触最多的是常温下的单向拉伸试验，得到的是我们熟悉的应力-应变曲线。
但是在能源、化工、冶金、航空航天等领域，很多零部件必须长期在高温条件下服役，如电厂超超临界火电机组运行参数可达26.25MPa，600℃。
对于在此条件下服役的金属材料，如果仅以常温短时静载下的力学性能作为设计选材依据显然是不够的，因为在高温服役环境下材料的力学性能会发生显著变化。
材料在工作应力小于该工作温度下材料的屈服强度的情况下，在长期服役过程中也会发生缓慢而连续的塑性变形(即蠕变现象)。
小时候家里通常会用一种灯丝灯泡，就是图1所示的这种。
这种灯泡在长时间燃点之后，往往会发现有些灯泡的灯丝有弯曲下垂现象，这其实就是灯丝长时间处于高温环境、在自重作用下的一种蠕变现象。
一、什么是蠕变高温下金属力学行为的一个重要特点就是产生蠕变。
所谓蠕变，就是金属在长时间的恒温、恒载荷作用下缓慢地发生塑性变形的现象。
[1]严格来说，蠕变可以发生在任何温度，所谓的温度“高”或“低”是一个相对概念，是相对于金属熔点而言的，故采用“约比温度(T/Tm )”(T 为试验温度， Tm 为金属熔点，采用热力学温度表示)来表示更合理。
通常，当T/Tm >0.3时，蠕变现象才会比较显著，如通常碳钢超过300℃、合金钢超过400℃出现蠕变效应。
说到蠕变机理，金属的蠕变变形主要通过位错滑移、原子扩散等机理进行的。
[1]可以简化理解成高温环境为金属材料提供了额外的热激活能，使得位错、空位等缺陷更活跃，更容易克服障碍;在长期应力作用下缺陷的移动具有一定方向性，使得变形不断产生，发生蠕变。
当缺陷累计到一定程度，在晶粒交会处或者晶界上第二相质点等薄弱位置附近形成空洞，萌生裂纹并逐渐扩展，最终导致蠕变断裂。
想要很好的认识蠕变现象，还要从典型蠕变曲线开始说起。
与我们平时熟悉的材料应力-应变曲线相比，金属的蠕变还需要考虑温度和时间两个因素。

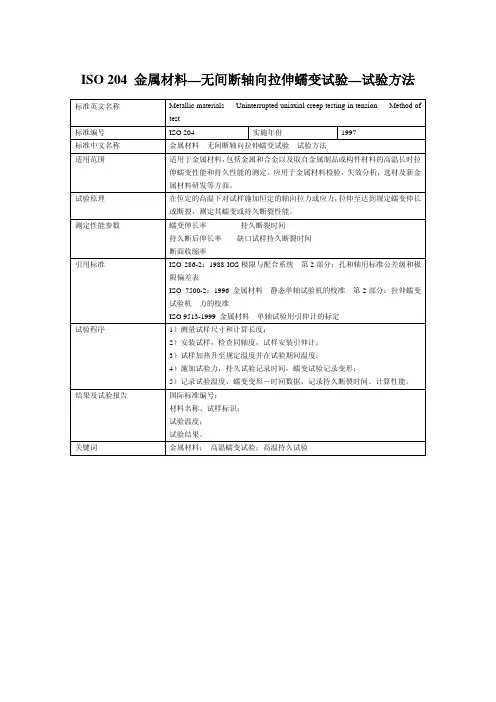

ISO 204 金属材料—无间断轴向拉伸蠕变试验—试验方法
ISO 204 金属材料—无间断轴向拉伸蠕变试验—试验方法标准英文名称Metallic materials — Uninterrupted uniaxial creep testing in tension — Method oftest标准编号ISO 204 实施年份1997标准中文名称金属材料—无间断轴向拉伸蠕变试验—试验方法适用范围适用于金属材料，包括金属和合金以及取自金属制品或构件材料的高温长时拉伸蠕变性能和持久性能的测定。
应用于金属材料检验，失效分析，选材及新金属材料研发等方面。
试验原理在恒定的高温下对试样施加恒定的轴向拉力或应力，拉伸至达到规定蠕变伸长或断裂，测定其蠕变或持久断裂性能。
测定性能参数蠕变伸长率持久断裂时间持久断后伸长率缺口试样持久断裂时间断面收缩率引用标准ISO 286-2：1988 IOS极限与配合系统第2部分：孔和轴用标准公差级和极限偏差表ISO 7500-2：1996 金属材料静态单轴试验机的校准第2部分：拉伸蠕变试验机力的校准ISO 9513-1999 金属材料单轴试验用引伸计的标定试验程序1）测量试样尺寸和计算长度；2）安装试样，检查同轴度，试样安装引伸计；3）试样加热升至规定温度并在试验期间温度；4）施加试验力，持久试验记录时间，蠕变试验记录变形；5）记录试验温度、蠕变变形－时间数据，记录持久断裂时间。
计算性能。
结果及试验报告国际标准编号：材料名称、试样标识；试验温度；试验结果。
关键词金属材料；高温蠕变试验；高温持久试验ISO 783 金属材料—高温拉伸试验标准英文名称Metallic materials—Tensile testing at elevated temperature标准编号ISO 783 实施年份1999标准中文名称金属材料—高温拉伸试验适用范围适用于金属材料，包括金属和合金以及取自金属制品或构件材料在高于35ºC至1000ºC的拉伸强度性能和延性性能的测定。
蠕变试验步骤
蠕变试验步骤全文共四篇示例，供读者参考第一篇示例：蠕变试验是一种常用的材料力学性能测试方法，用于评估材料在高温和恶劣环境下的变形行为。
蠕变试验通常用于金属、陶瓷和聚合物等材料的研究和评估，能够帮助工程师和研究人员更好地了解材料在真实工作环境中的性能表现。
蠕变试验是通过施加一定大小的应力和温度条件下持续加载材料一段时间，观察材料在这种条件下的变形行为。
这种试验模拟了材料在高温和高应力环境中的实际工作情况，可以帮助预测材料的长期性能和寿命。
蠕变试验的步骤通常包括以下几个关键环节：1. 样品制备：首先需要准备好符合标准要求的试样，一般为柱状或圆盘状的标准试样。
试样的制备需要严格按照标准规范进行，以确保试验结果的准确性和可比性。
2. 设置试验条件：在进行蠕变试验之前，需要确定试验的应力和温度条件。
通常会根据材料的实际工作情况和要求来确定试验条件，以保证试验结果具有代表性和实用性。
3. 进行试验：将样品放置在试验机中，施加一定大小的应力，并在设定的温度条件下持续加载一段时间。
试验过程中需要实时监测材料的变形情况，并记录试验数据。
4. 数据分析：根据试验结果和数据分析材料的变形行为和性能特点。
可以通过绘制应力-应变曲线、蠕变速率曲线等图表来分析材料的蠕变特性和性能表现。
5. 结果评估：最后根据试验结果对材料的性能进行评估和预测。
可以根据试验数据来研究材料的寿命预测、设计参数优化等工作。
蠕变试验是一种重要的材料性能测试方法，能够帮助工程师和研究人员更好地了解材料在高温和高应力环境下的变形行为和性能，为材料的设计和选型提供重要参考。
希望通过不断的研究和实践，能够进一步完善蠕变试验方法，提高试验数据的准确性和可靠性，为材料科学领域的发展做出更大的贡献。
第二篇示例：蠕变试验是一种用于评估材料在高温、高应力条件下的变形性能的测试方法。
在工程领域中，蠕变试验常用于评价材料的稳定性和持久性能，特别是在航空航天、能源等高温环境下的应用中。
SA336F22高温蠕变试验
国家钢铁材料测试中心/国家钢铁产品质量监督检验中心
图 7 454℃下稳态蠕变速率—试验应力曲线图
图 8 482℃下稳态蠕变速率—试验应力曲线图
第 9 页 共 10 页
国家钢铁材料测试中心/国家钢铁产品质量监督检验中心
得到的外推公式及蠕变速率为 10‐5 %/h 下的蠕变极限分别为： 454℃：σ=502.5476υ0.0416 相关系数 R=0.9026 σ4540.00001%=311MPa 482℃：σ=475.0215υ0.0641 相关系数 R=0.9476 σ4820.00001%=227MPa
试样原号
350‐1 350‐2 350‐3 365‐1 365‐2 365‐3 380‐1 380‐2 380‐3 405‐1 405‐2 405‐3 415‐1 415‐2 415‐3
国家钢铁材料测试中心/国家钢铁产品质量监督检验中心
表 4 454℃蠕变试验数据汇总表
试验应力
试验时间 稳态蠕变速率
图 5 482℃下试验时间—试验应力曲线图
得到的外推公式及 105 小时下的持久强度极限分别为：
454℃：σ=523.7509τ‐0.0497 相关系数 R=0.9739 482℃：σ=527.0452τ‐0.0716 相关系数 R=0.9903 6. 蠕变试验
σ45410000=296MPa σ48210000=231MPa
380
196.50
0.00166800
380
245.00
0.00265300
380
477.25
0.00129300
405
211.32
0.00350000
405
116.00
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
金属蠕变试验程序1 范围1.1 本程序适用于外贸产品用金属材料在恒定拉伸负荷及一定温度下测定作为时间函数的变形量的测量方法（蠕变试验）。
本程序也包括对试验设备的基本要求。
2 参考资料2.1 ASTM标准：E4 试验机的校准方法E6 力学试验方法相关术语标准定义E83 引伸计的校验和分级标准方法E139金属材料的蠕变、蠕变—断裂和持久强度试验的推荐标准试验方法E1012 试样在拉伸载荷下校正同轴度的方法2.2 其它标准：GB/T 2039 金属拉伸蠕变及持久试验方3 术语3.1 定义在ASTM E6定义的第E节中给出与蠕变试验相关的定义和术语。
与力学性能试验方法相关的术语，适用于本程序中使用的术语。
仅用于本程序的特定术语，按下面规定的意义使用。
3.2 术语3.2.1 轴向应变－指离试样轴线等距离处在两相对侧面测量的变形平均值。
3.2.2 弯曲应变－是试样表面应变与轴向应变之差。
通常它围绕着沿试样平行距部分而逐点发生改变。
3.2.2.1 最大弯曲应变－是试样平行距部分内弯曲应变的最大值。
它可根据在两个不同纵向位置从三个圆周部位测出的应变值计算出来。
3.2.3 蠕变－指在施加一个保持恒定的负荷以后发生的与时间有关的应变。
3.2.4 蠕变试验的目的：在通常低于试验期间引起断裂的应力下测量所产生的蠕变和蠕变速度，因为最大的变形量只有百分之几，因此需要灵敏的引伸计。
4 设备4.1 试验机4.1.1 试验机的准确度应在ASTM E4“试验机的校准方法”中规定的允许范围内，并按照周期要求每年进行一次检定。
4.1.2 应注意保证负荷尽可能沿轴线施加于试样上。
要得到完全的轴向对中是困难的，特别是当拉杆和引伸杆穿过炉子端部填料的情况下，但是，试验机和夹具应能对精确加工的试样加荷，从而使最大弯曲应变不超过轴向应变的10％，这是根据试验机所检定的最低负荷和零负荷时的应变读数计算的。
注1——这一要求是为了限制试验设备引起试验期间发生过大的弯曲。
据认为，即使采用检定合格的设备，由于试样装卡不紧而发生方向改变、个别试样缺乏对称性、来自于炉子填料和热电偶丝的侧向力等等。
也都可能使各次试验产生不同百分数的弯曲应变，目前可得到的一些数据表明，除特殊情况外，弯曲应变对试验结果的影响不足以需要对每个进行试验的试样测量弯曲应变。
4.1.2.1 当对脆性材料作试验时，即使是10％的弯曲应变，也会引起比改善同轴度时所能获得的强度要低。
在此情况下，可以明确规定对作试验的试样进行弯曲应变的测量，并且把允许的幅度限定在较小的数值内。
4.1.2.2 通常，设备在高温下测定最大弯曲应变是不容易实现的。
试验设备可以在室温下测量同轴度来加以检定。
测量设备的同轴度时，试样的形状应同高温试验时用的相同。
试样的同轴度应当尽量接近满意的程度，整个平行距部分仅允许发生弹性变形，这个要求可能需用不同的高温试验时所用的材料。
4.1.2.3 试验方法ASTM E1012或等效试验方法可以利用围绕圆形横截面试样的试验部分等距离处放置四个电阻应变仪测量每个纵向位置的应变。
4.1.2.4 应在室温下于安装好的试验机、拉杆和夹具上在试验前进行同轴度测量。
夹具和拉杆在高温反复使用中会氧化、翘曲和蠕变。
这可能导致弯曲应力的增加。
因此，夹具和拉杆应定期的做轴向性重复试验，必要时应重新加工。
4.1.3 试验机应配有调整试样伸长的装置以使负荷保持在4.1.1规定的范围内。
试样的伸长不应使加荷系统产生超过4.1.2规定范围的加荷偏心度。
调整机构应避免引入震动负荷以及由于加荷系统的摩擦或惯性而产生的过载或对试样施加的扭矩。
4.1.4 试验机的安装应保证不受外界引起的震动载荷冲击的影响。
应有措施保证当一个试样断裂时，传递至邻近的试验机和试样的冲击减至最小。
4.2 加热装置4.2.1 加热试样的装置和方法应能满足9.3.4中规定要求所需的温度控制，加荷后每24小时内人工调节不超过一次。
4.2.2 应在大气压的空气中用电阻炉或辐射炉加热试样，除非事先有协议规定在其它介质中加热。
注2—试样试验时介质对试验结果有很大影响，虽然其它因素也可能影响试验结果，但性能受到试验过程中氧化或腐蚀的影响特别明显。
4.3 温度测量装置4.3.1 测量温度的方法必须足够灵敏和可靠，以保证试样温度位于9.3.4规定的范围内。
4.3.2 应使用与电位差计或毫伏计相连接的热电偶测量温度。
注3—这种测量有两种误差：热电偶校验误差和仪器测量误差首先引起准确测温的误差；其次，热电偶和测量仪器可能随时间而变化。
用热电偶测温通常遇到的误差包括：检定误差及使用中由于污染或变质而引起的检定值的漂移、导线误差、固定在试样上的方法、直接热辐射到热接点以及沿热电偶线的热传导等而引起的误差。
4.3.3 应当用检定好的热电偶进行温度测量，对于贱金属热电偶，应从每批热电偶丝中取代表性的热电偶进行检定。
除暴露在较低温度下的以外，贱金属热电偶再次使用时会产生误差，除非初次使用时插入深度和温度梯度重复出现。
因此，贱金属热电偶应当用有代表性的热电偶进行检定，而不应检定实际测量试样温度的热电偶。
在热区使用过的热电偶丝不剪断并重新焊接的贱金属热电偶不应重新使用。
在较低温度下使用之后，如不采取以上措施，任何再次使用的贱金属热电偶都应附上重新检定的数据以表明热电偶没有过度的受到使用条件的影响。
4.3.3.1 贵金属热电偶由于污染等原因也会产生误差，因此应定期（半年）检定。
在高温下使用时，应注意使热电偶保持清洁。
4.3.3.2 使用过程中测量热电偶检定值的漂移是困难的，当试验过程中漂移成为一个问题时，应想办法在试验过程中检验试样上热电偶的读数。
为了可靠的检定使用过的热电偶，进行再次校准时，必须使试验炉的温度梯度重复出现。
4.3.4 温度测量、控制和记录仪表，应该定期用二级标准仪表、如精密电位差计进行检定。
导线的误差应当放在正常使用位置的导线进行检查。
4.3.4.1 温度测量仪的校准周期为13周(3个月)。
4.4 引伸计系统4.4.1 变形测量设备的灵敏度和准确度应适于在满足数据应用所要求的精度下确定蠕变数据。
变形测量仪（LVDT）应在每次试验之前进行校准并记录。
4.4.2 仅在试样一侧测量变形时，在小变形下，加荷的不同轴度通常足以引起较大的误差。
因此，引伸计应固定到试样相对两侧并指示两侧的变形，报告的变形应当是两侧变形的平均值，它可以是仪器内部机械或电信号平均值，或是两个单独读数的数字平均值。
4.4.3 在可能条件下，引伸计应安装在试样上，而不应安装在与试样连接的任何承载部件上，因为中间连接件和部件要产生很大的伸长，它与试样自身的伸长不能准确的分开。
4.4.4 当安装在试样平行距部分的引伸计在试验过程中试样横截面减小时趋于松动。
为此，引伸计可以安装在试样平行距部分两端的机加工凸台或肋带上。
4.5 室温控制4.5.1 室温应该完全恒定。
这样，试样的温度变化才不会超出9.3.4规定的范围。
4.5.2 加荷时，只有当室温处在±5F（3℃）以内时才能记录引伸计的读数，否则应对引伸计读数进行校正。
如果确认室温的变化不会引起引伸计读数的变化，则可不进行修正。
5 人员和培训5.1 试验人员必须经过专门的培训，培训程序参照人力资源部的有关文件，每年上报一次培训计划。
5.2 内部培训主要是对ASTM E 139(现行有效版本)的贯标及操作培训。
培训由专业的技术人员对试验人员进行。
培训应包括特殊应用方面的试验，每次的培训应保留记录。
5.3 试验人员应该每年进行一次视力检查，并且有检查记录或复印件。
6 重复试验6.1 重复试验和替代试验规则应符合SAE AS7101的规定。
(实质上，只是由于试样准备不正确或试样取样部位不正确时才进行替代试验)7 循环比较试验7.1循环比较试验参照《循环对比实验管理程序》。
8 测试试样8.1 试样的尺寸和形状主要根据为获得被研究材料的代表性试样的要求而定.除非另有规定，试样的尺寸和形状应符合GB/T 2039(eqv ISO 204)中图1的要求。
8.2 除非另有规定，材料应按轧制方向切取试样。
8.3 蠕变试验，希望平行距部分的长度与直径之比值较大，以提高变形测量精度。
8.4 圆形横截面试样应具有螺纹、凸台或其它适于夹持的端部以满足4.1.2的要求。
8.5 试验前测试人员应目视检查试样表面有无损伤，若表面有损伤和缺陷仍要进行试验必须经有关方的认同，并详细记录加以注明。
9 试验步骤9.1 横截面积的测量按ASTM E8方法中的规定测定试样平行距部分的最小横截面积。
9.2 清洗试样将试样的平行距部分以及与夹具接触的部分仔细的在清洁的酒精、丙酮或其它不影响试验金属的适当溶剂中清洗。
9.3 温度控制9.3.1 按照ASTM E633“热电偶测量接点的制备”焊接热电偶接点。
9.3.2 把热电偶安装到试样上时，热电偶接点必须与试样紧密接触，并且屏蔽辐射。
对于特定的加热炉和试验温度，由未屏蔽的接点与插入试样孔内的接点所测出的温度，其差值如果不超过9.3.4列出的偏差范围的一半，则可以不用屏蔽。
热电偶的接点应尽可能小，并且不发生短路（接头后面的热电偶线扭结，就会发生这种情况）。
加热区中的热电偶通常应当加上绝缘的瓷套管。
如果在热区用其它的电绝缘材料，则应仔细检查电绝缘性能在高温下是否能得到保护。
9.3.3 当平行距部分的长度等于或大于2英寸（50毫米）时，试样上至少要绑两支热电偶，在此长度的两端各绑一支。
当长度等于或超过两英寸时，应在中部增加第三支热电偶。
9.3.4 在加荷前及试验过程中，指示温度与标称试验温度之差，不得超出下列范围：≤1800F（1000℃），±3℉（±2℃）＞1800F（1000℃），±5℉（±3℃）9.3.5 加热时的温度过冲不应超过上述范围。
对加热炉的加热特性和温度控制系统应进行研究。
以确定限制瞬间超温所需的输入功率、温度定值、比例式控制调节器和控制热电偶的位置。
在进行最终调节以前，希望能把加热炉稳定在标称试验温度以下10-50℉。
应在报告中注明任何超温的度数和持续时间。
9.3.6 开始试验以前，应在到温后保持一段时间，以保证试验的温度达到平衡，并保证温度可以保持在9.3.4规定的范围内。
除另有规定，此保持时间不应少于一小时。
在试验报告中应说明达到试验温度的时间及加荷前保温的时间。
9.3.7 由任何故障引起试样高出9.3.4规定的范围，则试验应报废，并需要重新试验。
由于故障造成试验的温度低于9.3.4规定范围时，试验也因此可能报废并需要重新试验。
温度低于标称温度，会使蠕变速度减小和断裂时间延长，这两个特性对试验温度都很敏感。
低温一般不会像超温那样损伤试样，超温则会使蠕变大大加速。
