初三化学化学图像题汇编专项训练100(附答案)
初三化学化学图像题汇编专项训练100(附答案)
一、中考化学图像题汇编
1．下图不能正确反映选项所描述变化关系的是 。
A．向等质量的Zn、Fe中滴加等质量分数的稀HCl B．稀 释 一 定 浓 度 的NaCl溶液 C．向一定量的CuO通入 H2 并持续高温 D．向一定量 NaOH 和
Ba(NO3)2的混合溶液中
滴加稀H2SO4
A．A B．B C．C D．D
【来源】人教版九年级化学中考模拟试卷二同步练
【答案】D
【解析】
【分析】
【详解】
A、向等质量铁和锌中滴加等质量分数稀盐酸，开始时，金属有剩余，酸不足，产生氢气相等，最后铁生成氢气的质量较多，因为酸过量时，等质量的+2价金属生成氢气的质量与相对原子质量成反比，故正确；
B、氯化钠溶液显中性，稀释一定浓度的NaCl溶液，pH保持7不变，正确；
C、向一定量的CuO中通入H2并持续高温，固体质量逐渐减少到不变，正确；
D、硫酸根离子和钡离子一接触就会生成硫酸钡沉淀，所以沉淀应该从零开始逐渐增大，然后不变，故错误。
故选：D。
2．下列图像与所述实验相符的是 A．向一定量的稀盐酸和CaCl2的混合溶液中加入Na2CO3溶液
B．向一定量的BaCl2和NaOH的混合溶液中加入稀硫酸
C．向一定量的稀盐酸中加入水
D．向一定量的AgNO3溶液中加入金属锌
【答案】A
【解析】
【详解】
A、根据优先反应原则,碳酸钠和稀盐酸先发生反应，在此过程中无沉淀产生,当稀盐酸反应完,碳酸钠再和氯化钙反应生成碳酸钙沉淀,故选项正确;
B、氢氧化钠和稀硫酸的反应不影响硫酸根离子和钡离子的反应,因此反应刚开始时就有硫酸钡沉淀生成；故选项错误;
C、向稀盐酸中加水,pH逐渐增大,但溶液始终显酸性,pH不会大于或等于7,故选项错误;
D、锌和硝酸银反应生成硝酸锌和银,生成硝酸锌的质量小于反应消耗硝酸银的质量,故溶液的质量逐渐减小，反应结束后，溶液的质量保持不变；故选项错误；
故选：A。
3．下列图象分别与选项中的操作相对应，其中合理的是（ ） A．向一定量的稀盐酸和CuCl2的混合溶液中滴入NaOH溶液
B．20°C，把少量CaO放入饱和石灰水中
C．向一定量的氢氧化钠和硝酸钡混合溶液中逐滴加入稀硫酸
D．向稀盐酸中加入氢氧化钠溶液
【答案】C
【解析】
【分析】
【详解】
A、向一定量的稀盐酸和CuCl2的混合溶液中滴入NaOH溶液，氢氧化钠先和盐酸反应产生氯化钠和水，再和氯化铜反应产生氢氧化铜沉淀和氯化钠，图像与事实不相符，故A错误；
B，20℃，把少量CaO放入饱和石灰水中，氧化钙与水反应生成了氢氧化钙，放出了大量的热，氢氧化钙的溶解度减小，溶质的质量减小，恢复原温度后，氢氧化钙的质量又变大，由于消耗了少量的水，应小于开始时溶质的质量，图像与事实不相符，故B错误；
C、向一定量的氢氧化钠和硝酸钡混合溶液中逐滴加入稀硫酸，开始就生成了沉淀，当硝酸钡完全反应不再生成沉淀，图像与事实相符，故C正确；
D、向稀盐酸中加入氢氧化钠溶液，稀盐酸显酸性，开始时溶液的pH应小于7，图像与事实不相符，故D错误。故选C。
【点睛】 本题是一道图像坐标与化学知识相结合的综合题，解题的关键是结合所涉及的化学知识，正确分析各变化的过程，注意分析坐标轴表示的意义、曲线的起点、折点及变化趋势，确定正确的图像。
4．下列四个图象分别对应四种实验操作过程，其中正确的是
A．甲表示分别向等质量且足量的Zn中加入等质量、不同浓度的稀硫酸
B．乙表示向一定质量的稀盐酸中逐渐加入镁条，充分反应
C．丙表示向一定质量的稀硫酸中逐滴加入氢氧化钡溶液至过量
D．丁表示高温加热一定质量的石灰石
【答案】D
【解析】
【分析】
【详解】
A、稀硫酸浓度越大，反应越剧烈，但金属的质量相等，最终生成氢气的质量相等，故选项图象错误。
B、向一定质量的稀盐酸中逐渐加入镁条，原溶液是稀盐酸，一开始溶液的质量不可能为0，故选项图象错误。
C、稀硫酸与氢氧化钡溶液反应生成硫酸钡沉淀和水，至完全反应溶质质量分数变为0，继续加入氢氧化钡溶液，溶质质量分数逐渐增大，故选项图象错误。
D、高温加热一定质量的石灰石，但达到一定温度才能分解；碳酸钙分解生成氧化钙和二氧化碳，剩余固体的质量逐渐减少，至完全反应，不再发生改变，故选项图象正确。
故选：D。
5．下列四个图象不能正确反映对应变化关系的是
A．向一定量的氧化铜粉末中逐滴加入稀硫酸至过量 B．向等质量的镁粉和铁粉中分别加入同浓度的稀盐酸至过量
C．向盛有一定质量NaOH和Na2CO3混合溶液的烧杯中滴加稀盐酸至过量
D．在密闭容器中用红磷测定空气中氧气的含量
【答案】D
【解析】
【分析】
【详解】
A、氧化铜与硫酸反应生成硫酸铜和水，向一定量的氧化铜粉末中逐渐加入稀硫酸，水的质量由零慢慢增大，当反应完全后，继续加入稀硫酸，溶液中水的质量继续增大，只是增大的幅度变小，故A正确；
B、反应的稀盐酸质量相等时，生成氯化亚铁质量大于生成氯化镁质量，最终生成氯化镁质量大于生成氯化亚铁质量，故B正确；
C、向盛有一定质量NaOH和Na2CO3混合溶液的烧杯中滴加稀盐酸至过量，刚开始时，加入的盐酸先和氢氧化钠反应，当氢氧化钠被中和完之后，盐酸才和碳酸钠反应生成二氧化碳，故C正确；
D、在密闭的容器内，红磷燃烧放热，所以容器内的压强增大，所以反应的结束，温度降低，容器内的压强减小，因为红磷燃烧消耗了氧气，所以容器内的压强小于原来的压强，故D错误。
故选D。
6．下列四个图象能正确反映对应变化关系的是（ ） A．用酒精灯加热一定量KMnO4固体
B．向一定量澄清石灰水中加入Na2CO3溶液
C．电解水
D．向盐酸和CaCl2混合溶液中滴加Na2CO3溶液
【答案】D
【解析】
【分析】
【详解】
A、高锰酸钾加热会生成锰酸钾、二氧化锰和氧气，剩余的固体中还含有氧元素，反应结束后固体中氧元素质量不能为零，故A不正确；
B、氢氧化钙与碳酸钠反应会迅速生成碳酸钙沉淀，沉淀应从零开始不断上升直至反应结束，故B不正确；
C、电解水得到的氢气和氧气的体积比是2：1，不是质量比，故C不正确；
D、开始，碳酸钠和盐酸反应，溶液的pH值升高，盐酸恰好反应完时，溶液呈中性；继续加碳酸钠溶液，碳酸钠和氯化钙反应生成沉淀和中性氯化钠，溶液的pH不变；当氯化钙反应完后，再加碳酸钠溶液，碳酸钠溶液显碱性，溶液pH升高，故D正确。故选D。
7．下列四个图象能正确反映对应变化关系的是（ ） A．向NaOH溶液中逐滴加入过量的水
B．向一定量NaOH和Ba（NO3）2混合溶液中加入过量的稀硫酸
C．取两份等体积、等浓度的H2O2溶液，其中一份加入适量的MnO2
D． 取等质量的镁和铁，同时投入到同浓度且足量的稀盐酸中
【答案】C
【解析】
【详解】
A、向氢氧化钠溶液中加入水，溶液的pH只能无限接近7，不能小于7，故错误；
B、向一定量NaOH和Ba（NO3）2混合溶液中加入过量的稀硫酸，氢离子和氢氧根离子结合生成水，硫酸根离子和钡离子结合生成硫酸钡，故反应一开始就有硫酸钡沉淀生成，故错误；
C、该反应中二氧化锰是催化剂，催化剂只能改变反应的速率，不能改变生成物的质量，故正确；
D、取等质量的镁和铁，同时投入到同浓度且足量的稀盐酸中，镁比铁活泼，故镁比铁反应快，生成氢气的质量镁大于铁，故错误。
故选C。
【点睛】
等质量的金属与过量的酸反应生成氢气的质量大小可以用下列公式比较：金属的化合价金属的相对原子质量
8．下列图像与对应变化相符的是
A．煅烧一定质量的石灰石
B．浓硫酸敞口放置
C．加热一定质量的饱和氢氧化钙溶液
D．向等质量、等浓度的稀盐酸中分别加入足量锌粉和铁粉
【答案】D
【解析】
【分析】
碳酸钙高温生成氧化钙和二氧化碳，锌和稀盐酸反应生成氯化锌和氢气，铁和稀盐酸反应生成氯化亚铁和氢气。
【详解】
A、煅烧石灰石时生成氧化钙和二氧化碳，反应的化学方程式为32CaCOCaO+CO高温 ，钙元素存在于固体中，根据质量守恒定律，反应前后钙元素的质量不变，故A不正确； B、浓硫酸具有吸水性，敞口放置会吸收空气中的水蒸气，溶液中溶质质量分数变小，当硫酸浓度降低到一定限度时，不再吸收空气中的水蒸气，其溶质质量分数保持稳定，但不可能为零，故B不正确；
C、饱和溶液中不含有固体，即刚开始时，固体的质量为零，氢氧化钙的溶解度随温度的升高而减小，所以加热饱和氢氧化钙溶液时，随温度升高有固体析出，当加热至一定温度时，水分蒸发加快，更多的氢氧化钙固体析出，直至溶液蒸干，固体质量不再变化，故C不正确；
D、锌、铁与稀盐酸反应产生氢气，锌比铁的金属活动性强，与酸反应速率更快；等质量等浓度的稀盐酸与足量金属反应，产生氢气的质量由酸的质量决定，最终生成的氢气的质量相同，故D正确。故选D。
【点睛】
浓硫酸具有吸水性，敞口放置会吸收空气中的水蒸气，氢氧化钙的溶解度随温度的升高而减小。
9．下列四个图像不能正确反映对应变化关系的是
A．在密闭容器中用红磷测定空气中氧气的含量
B．向一定量的氧化铜粉末中逐滴加入稀硫酸至过量
C．向等质量的镁粉和铁粉中分别加入同浓度的稀盐酸至过量
D．在饱和石灰水中加入少量生石灰 【答案】A
【解析】
【详解】
A、在密闭的容器内，红磷燃烧放热，所以容器内的压强增大，所以反应的结束，温度降低，容器内的压强减小，因为红磷燃烧消耗了氧气，所以容器内的压强小于原来的压强，该选项对应关系不正确；
B、氧化铜和稀硫酸反应生成硫酸铜和水，溶液中水的质量增大，完全反应后继续加入稀硫酸，水的质量仍然增大，增大部分是稀硫酸中水的质量，增大幅度减小，该选项对应关系正确；
C、反应的稀盐酸质量相等时，生成氯化亚铁质量大于生成氯化镁质量，最终生成氯化镁质量大于生成氯化亚铁质量，该选项对应关系正确；
D、加入氧化钙时，和水反应生成氢氧化钙，放热，导致氢氧化钙溶解度减小，从而导致质量分数减小，完全反应后温度降低，氢氧化钙溶解度增大，仍然是饱和溶液，因此溶质质量分数增大至和原来一样，该选项对应关系正确。
故选：A。
10．图像中的化学，下列图像中能正确反映其对应关系的是（ ）
A．表示足量碳在容积恒定的密闭容器中燃烧
B．表示将锌片加入一定量的硫酸铜溶液中
C．表示向两份完全相同的稀盐酸中分别加入过量的锌粉和镁粉
D．表示分别加热等质量的甲、乙两份固体制取氧气，甲为氯酸钾，
(化学)初三化学化学图像题汇编试题经典及解析
（化学）初三化学化学图像题汇编试题经典及解析
一、中考化学图像题汇编
1．如图是对实验绘制的相关变化的图形，其中实验结果与图形对应准确的是（ ）
A．图①分别向等质量的铝和镁中加入稀盐酸
B．图②是向硫酸中加水，溶液pH的变化
C．图③是向饱和食盐水中不断加水，溶液中溶质的质量变化
D．图④是向一定量硫酸铜溶液中不断加入锌粉，溶液的质量变化
【来源】广西南宁市青秀区南宁二中2019-2020学年九年级下学期2月开学考试化学试题
【答案】A
【解析】
【分析】
【详解】
A、分别向稀盐酸中加等质量的铝和镁，铝和稀盐酸反应：322Al+6HCl=2AlCl+3H；镁和稀盐酸反应：22Mg+2HCl=MgCl+H，等质量的铝和镁，最后铝产生氢气的质量大，符合题意；
B、向硫酸中加水，pH逐渐增大至无限接近于7，但是不会大于7，不符合题意；
C、向饱和食盐水中不断加水，溶液的质量不断增大，但是溶质的质量不变，不符合题意；
D、向一定量硫酸铜溶液中不断加入锌粉，锌与硫酸铜反应生成硫酸锌和铜，44=Zn+CuSOZnSO+Cu，65份的锌置换出64份的铜，固体质量减小，溶液质量增加，但是溶液质量不是从零开始增加，不符合题意。
故选A。
2．下列图像与所述实验相符的是 A．向一定量的稀盐酸和CaCl2的混合溶液中加入Na2CO3溶液
B．向一定量的BaCl2和NaOH的混合溶液中加入稀硫酸
C．向一定量的稀盐酸中加入水
D．向一定量的AgNO3溶液中加入金属锌
【答案】A
【解析】
【详解】
A、根据优先反应原则,碳酸钠和稀盐酸先发生反应，在此过程中无沉淀产生,当稀盐酸反应完,碳酸钠再和氯化钙反应生成碳酸钙沉淀,故选项正确;
B、氢氧化钠和稀硫酸的反应不影响硫酸根离子和钡离子的反应,因此反应刚开始时就有硫酸钡沉淀生成；故选项错误;
C、向稀盐酸中加水,pH逐渐增大,但溶液始终显酸性,pH不会大于或等于7,故选项错误;
【化学】化学图像题汇编专题(含答案)经典
【化学】化学图像题汇编专题(含答案)经典
一、中考化学图像题汇编
1．如图是对实验绘制的相关变化的图形,其中实验结果与图形对应准确的是（）
A．图①是向一定量的稀盐酸和氯化钙的混合溶液中不断加入碳酸钠溶液至过量
B．图②是向硫酸中加水,溶液pH的变化
C．图③是向饱和食盐水中不断加水,溶液中溶质的质量变化
D．图④是向一定量硫酸铜溶液中不断加入锌粉,溶液的质量变化
【来源】2019年广东省粤西地区中考二模化学试题
【答案】A
【解析】
【分析】
碳酸钠先与盐酸反应，再与氯化钙反应，向饱和食盐水中不断加水，溶液中溶质质量不变，在没有加锌粉前溶液质量不能是零。
【详解】
A、碳酸钠先与盐酸反应，再与氯化钙反应，所以一开始没有沉淀产生，故A正确；
B、向硫酸中不断加水pH值不能到7，故B不正确；
C、向饱和食盐水中不断加水，溶液中溶质质量不变，故C不正确；
D、在没有加锌粉前溶液质量不能是零，故D不正确。故选A。
【点睛】
向硫酸中不断加水pH值不能到7。
2．下列四个图象，分别对应四种操作过程，其中正确的是（ ）
A．浓硫酸长期露置在空气 B．向一定体积的氢氧化钠溶液中逐滴加入稀盐酸中
C．往一定量的NaOH 和 Na2CO3 混合液中加入过量的盐酸
D．某温度下，向接近饱和的氯化钠溶液中加入氯化钠晶体
【答案】C
【解析】
【分析】
【详解】
A、浓硫酸具有吸水性，浓硫酸长期露置在空气中，溶质质量不变，溶剂质量增加，溶质质量分数减小，但溶质质量分数不可能为0，故选项错误。
B、向一定体积的氢氧化钠溶液中逐滴加入稀盐酸，碱性逐渐变弱，pH值的变化是从大于7逐渐的减小到小于7，故选项错误。
C、向一定量的氢氧化钠和碳酸钠混合溶液中加入稀盐酸，盐酸会先与氢氧化钠反应，再与碳酸钠反应，所以加入一定量的盐酸后，才会生成气体；故选项正确。
D、某温度下，向接近饱和的氯化钠溶液中加入氯化钠晶体，但达到饱和状态后，不再溶解，溶质质量分数先增大，后不变，故选项错误。

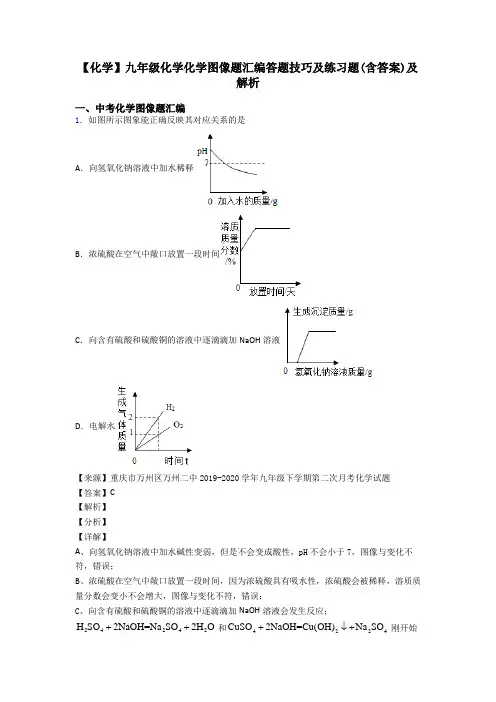

【化学】九年级化学化学图像题汇编答题技巧及练习题(含答案)及解析
【化学】九年级化学化学图像题汇编答题技巧及练习题(含答案)及解析
一、中考化学图像题汇编
1．如图所示图象能正确反映其对应关系的是
A．向氢氧化钠溶液中加水稀释
B．浓硫酸在空气中敞口放置一段时间
C．向含有硫酸和硫酸铜的溶液中逐滴滴加NaOH溶液
D．电解水
【来源】重庆市万州区万州二中2019-2020学年九年级下学期第二次月考化学试题
【答案】C
【解析】
【分析】
【详解】
A、向氢氧化钠溶液中加水碱性变弱，但是不会变成酸性，pH不会小于7，图像与变化不符，错误；
B、浓硫酸在空气中敞口放置一段时间，因为浓硫酸具有吸水性，浓硫酸会被稀释，溶质质量分数会变小不会增大，图像与变化不符，错误；
C、向含有硫酸和硫酸铜的溶液中逐滴滴加NaOH溶液会发生反应；
24242HSO2NaOH=NaSO2HO 和4224CuSO2NaOH=Cu(OH)NaSO 刚开始硫酸和氢氧化钠反应没有沉淀生成，当硫酸和氢氧化钠反应完之后，氢氧化钠开始和硫酸铜反应开始生成沉淀，反应结束之后，沉淀质量不变出现一条水平线，选项符合题意，正确；
D、电解水生成的氢气和氧气体积比为2：1，质量比不是2：1，图像错误；
故选：C
2．在一定质量的Ba（OH）2溶液中，不断加入一定质量分数的稀H2SO4，下列图象正确的是（ ）
A． B．
C． D．
【答案】A
【解析】
【详解】
A、氢氧化钡显碱性，随着酸量的增加，氢氧化钡不断减少，溶液碱性变弱，pH值变小，直至恰好反应pH＝7，再加入稀硫酸酸性不断增强，pH小于7，图象正确；
B、硫酸与氢氧化钡反应会生成水与硫酸钡沉淀，随着反应的进行沉淀量不断增大，直至恰好反应，沉淀量不再改变，图象错误；
C、中和反应放热，随着反应的进行，溶液温度先逐渐增加，随着反应的逐渐停止同时溶液不断向环境中散热溶，液的温度又降到常温，图象错误；
D、随着稀H2SO4的加入，溶液中的水持续增加，图象错误。

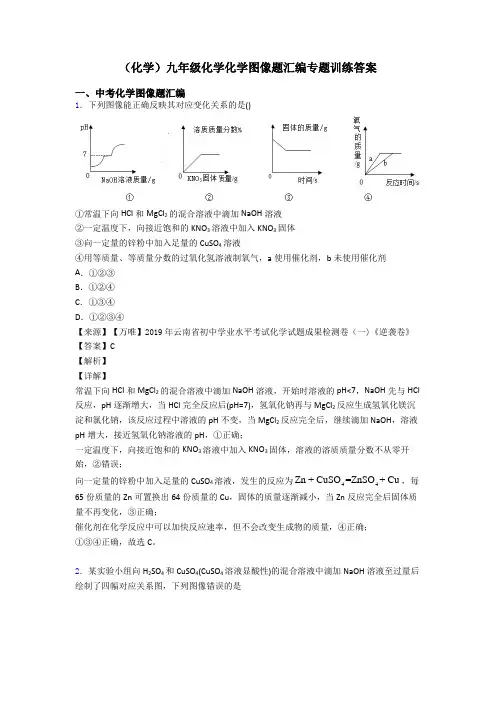

(化学)九年级化学化学图像题汇编专题训练答案
（化学）九年级化学化学图像题汇编专题训练答案
一、中考化学图像题汇编
1．下列图像能正确反映其对应变化关系的是()
①常温下向HCl和MgCl2的混合溶液中滴加NaOH溶液
②一定温度下，向接近饱和的KNO3溶液中加入KNO3固体
③向一定量的锌粉中加入足量的CuSO4溶液
④用等质量、等质量分数的过氧化氢溶液制氧气，a使用催化剂，b未使用催化剂
A．①②③
B．①②④
C．①③④
D．①②③④
【来源】【万唯】2019年云南省初中学业水平考试化学试题成果检测卷（一)《逆袭卷》
【答案】C
【解析】
【详解】
常温下向HCl和MgCl2的混合溶液中滴加NaOH溶液，开始时溶液的pH<7，NaOH先与HCl反应，pH逐渐增大，当HCl完全反应后(pH=7)，氢氧化钠再与MgCl2反应生成氢氧化镁沉淀和氯化钠，该反应过程中溶液的pH不变，当MgCl2反应完全后，继续滴加NaOH，溶液pH增大，接近氢氧化钠溶液的pH，①正确；
一定温度下，向接近饱和的KNO3溶液中加入KNO3固体，溶液的溶质质量分数不从零开始，②错误；
向一定量的锌粉中加入足量的CuSO4 溶液，发生的反应为44=Zn + CuSOZnSO+ Cu，每65份质量的Zn可置换出64份质量的Cu，固体的质量逐渐减小，当Zn反应完全后固体质量不再变化，③正确；
催化剂在化学反应中可以加快反应速率，但不会改变生成物的质量，④正确；
①③④正确，故选C。
2．某实验小组向H2SO4和CuSO4(CuSO4溶液显酸性)的混合溶液中滴加NaOH溶液至过量后绘制了四幅对应关系图，下列图像错误的是 A． B． C． D．
【答案】B
【解析】
【详解】
A.向硫酸和硫酸铜的混合溶液中加入氢氧化钠溶液，氢氧化钠会优先和硫酸进行反应，当硫酸反应完全时，氢氧化钠再与硫酸铜进行反应生成氢氧化铜沉淀和硫酸钠，所以需要加入氢氧化钠溶液至一定量时才会开始出现沉淀,A正确;

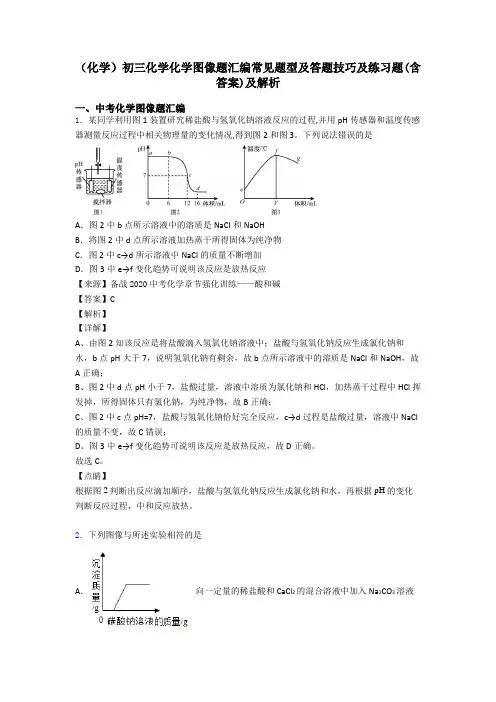

(化学)初三化学化学图像题汇编常见题型及答题技巧及练习题(含答案)及解析
（化学）初三化学化学图像题汇编常见题型及答题技巧及练习题(含答案)及解析
一、中考化学图像题汇编
1．某同学利用图1装置研究稀盐酸与氢氧化钠溶液反应的过程,并用pH传感器和温度传感器测量反应过程中相关物理量的变化情况,得到图2和图3。下列说法错误的是
A．图2中b点所示溶液中的溶质是NaCl和NaOH
B．将图2中d点所示溶液加热蒸干所得固体为纯净物
C．图2中c→d所示溶液中NaCl的质量不断增加
D．图3中e→f变化趋势可说明该反应是放热反应
【来源】备战2020中考化学章节强化训练——酸和碱
【答案】C
【解析】
【详解】
A、由图2知该反应是将盐酸滴入氢氧化钠溶液中；盐酸与氢氧化钠反应生成氯化钠和水，b点pH大于7，说明氢氧化钠有剩余，故b点所示溶液中的溶质是NaCl和NaOH，故A正确；
B、图2中d点pH小于7，盐酸过量，溶液中溶质为氯化钠和HCl，加热蒸干过程中HCl挥发掉，所得固体只有氯化钠，为纯净物，故B正确；
C、图2中c点pH=7，盐酸与氢氧化钠恰好完全反应，c→d过程是盐酸过量，溶液中NaCl的质量不变，故C错误；
D、图3中e→f变化趋势可说明该反应是放热反应，故D正确。
故选C。
【点睛】
根据图2判断出反应滴加顺序，盐酸与氢氧化钠反应生成氯化钠和水，再根据pH的变化判断反应过程，中和反应放热。
2．下列图像与所述实验相符的是
A．向一定量的稀盐酸和CaCl2的混合溶液中加入Na2CO3溶液 B．向一定量的BaCl2和NaOH的混合溶液中加入稀硫酸
C．向一定量的稀盐酸中加入水
D．向一定量的AgNO3溶液中加入金属锌
【答案】A
【解析】
【详解】
A、根据优先反应原则,碳酸钠和稀盐酸先发生反应，在此过程中无沉淀产生,当稀盐酸反应完,碳酸钠再和氯化钙反应生成碳酸钙沉淀,故选项正确;
B、氢氧化钠和稀硫酸的反应不影响硫酸根离子和钡离子的反应,因此反应刚开始时就有硫酸钡沉淀生成；故选项错误;
【化学】初三化学试卷分类汇编化学化学图像题汇编(及答案)及解析
【化学】初三化学试卷分类汇编化学化学图像题汇编(及答案)及解析
一、中考化学图像题汇编
1．下列图像不能正确反映对应变化关系的是（ ）
A向一定量的稀盐酸中滴加氢氧化钠 溶液 B将等质量的镁片和铁片投入到足量稀H2SO4 中 C室温时，向一定量的稀盐酸中加入 少量镁条 D向饱和的 Ca（OH）2溶液中加入一定量的CaO 固体
A．A B．B C．C D．D
【来源】重庆市渝中区巴蜀中学2019-2020学年九年级下学期第1次月考化学试题
【答案】B
【解析】
【详解】
A、向一定量的稀盐酸中滴加氢氧化钠溶液，溶液的pH值由小于7逐渐升高到大于7，故选项图示正确。
B、将等质量的镁片和铁片投入到足量稀H2SO4中，由于金属的质量相等，反应后化合价均为+2，且铁的相对原子质量比镁大，因此产生的氢气没有镁多，反应生成相同质量的氢气时，镁比铁需要的时间更短，故选项图示错误。
C、室温时，向一定量的稀盐酸中加入少量镁条，随着反应的进行，溶液的温度不断升高，当反应结束后，溶液的温度又下降了，故选项图示正确。
D、向饱和的 Ca（OH）2溶液中加入一定量的CaO固体，CaO和水反应生成Ca（OH）2，反应放出大量的热，使Ca（OH）2溶质溶解度下降，随着温度的下降，溶解度又有所增加，但是不能增加到原饱和时溶质质量，因为溶剂减少了，故选项图示正确。
故选：B。
2．下列图像有关量的变化趋势不能正确反映其对应操作的是（ ） A．向盛有少量二氧化锰的烧杯中不断地加入过氧化氢溶液
B．20℃时，向一定量的硝酸钾不饱和溶液中加入硝酸钾固体
C．等质量的 Zn 和 Mg 分别与等体积等质量分数的稀硫酸（足量）反应
D．等质量 CaCO3 分别与等体积等质量分数的稀盐酸（足量）反应
【答案】A
【解析】
【详解】
A、二氧化锰做催化剂能够加快过氧化氢分解生成氧气的速率，所以向盛有少量二氧化锰的烧杯中不断地加入过氧化氢溶液，生成氧气的质量会越来越多，选项错误；
【化学】化学化学图像题汇编练习题含答案及解析
【化学】化学化学图像题汇编练习题含答案及解析
一、中考化学图像题汇编
1．图中a、b、c分别表示KNO3、NaCl、Ca（OH）2溶解度曲线，下列说法错误的是（ ）
A．T1时，KNO3和NaCl的饱和溶液溶质的质量分数相等
B．T2时，A点表示KNO3的不饱和溶液，降温至T1时有晶体析出，且变为T1时KNO3的饱和溶液
C．T1时，将Ca（OH）2饱和溶液升温至T2变为不饱和溶液
D．温度高于T1时，KNO3溶解度大于NaCl溶解度，温度低于T1时，KNO3溶解度小于NaCl溶解度
【答案】C
【解析】
【详解】
A、据饱和时质量分数的计算式×100%可知：溶解度相等则溶质的质量分数相等，而T1时，KNO3和NaCl的溶解度曲线交于一点，故饱和溶液溶质的质量分数相等，正确；
B、A点在硝酸钾溶解度曲线的下方，表示T2时KNO3的不饱和溶液，由图示可知：降温至T1时有晶体析出，且变为T1时KNO3的饱和溶液，正确；
C、氢氧化钙的溶解度随温度升高而减小，所以升温会有晶体析出，不能将饱和溶液变为不饱和溶液，故错误；
D、由图可知：温度高于T1时，KNO3溶解度大于NaCl溶解度，温度低于T1时，KNO3溶解度小于NaCl溶解度，正确；故选C．
2．下列四个图象能正确反映对应变化关系的是（ ）
A．在密闭容器中用红磷测定空气中氧气的含量 B．常温下向一定量的稀硫酸滴加氢氧化钠溶液
C．在一定量的硝酸银和硝酸铜的混合溶液中加入锌粉至过量
D．向等质量的氧化镁、氢氧化镁固体中，分别加入质量分数相同的稀盐酸至过量
【答案】D
【解析】
【详解】
A、红磷燃烧放热，导致气压增大，完全反应后冷却至室温，由于氧气消耗，容器中气压小于反应前的气压，打开止水夹后，水倒流后气压平衡，图像与事实不相符，故A错误；
B、氢氧化钠与稀硫酸反应生成硫酸钠和水，常温下向一定量的稀硫酸滴加氢氧化钠溶液，随着氢氧化钠溶液的滴加，水的质量不断增大，图像与事实不相符，故B错误；
九年级化学化学图像题汇编专题训练答案.docx
九年级化学化学图像题汇编专题训练答案
一、中考化学图像题汇编
1．下列图像与对应叙述正确的是
A．一定量的稀硫酸中加入锌粒
B．向 pH=1 的溶液中加水
C．加热 KClO3 和 MnO2 的混合物制 O2
D．一定量的 CuSO4 溶液中加 NaOH 溶液
【来源】 2015 年初中毕业升学考试（湖南益阳卷 ) 化学（带解析 )
【答案】 D
【解析】
【分析】
解答图像类的题目抓住 “三点一走势 ”，即首先看清楚横、纵坐标各表示的量，然后从起始
点、转折点、终点还有量的变化趋势来进行分析解答。
【详解】
A、一定量的稀硫酸中加入锌粒，产生的氢气质量应不断增大，直至反应结束后不变，错误；
B、向 pH=1 的溶液中加水，随着水量的增加，溶液的溶质质量分数就越小，酸性就越
弱， PH 就不断增大，但不会大于 7，错误； C、加热 KClO3 和 MnO2 的混合物制 O2，由于二
氧化锰是催化剂，质量不变，故反应后剩余的固体质量不可能变为 0，错误； D、一定量的
CuSO4 溶液中加 NaOH 溶液，发生反应： CuSO4+2NaOH==Cu(OH)2↓ +Na2SO4，故生成的沉淀
质量随着 NaOH 溶液的加入而不断增大，直至反应结束后不变，正确，故选 D
2． 下列图像与对应选项关系不合理的是
A． 电解水时生成氢气和氧气的体积关系
B． 向盐酸和氯化铜的混合物溶液中滴加过量的氢氧化钠溶
液
C． 将等质量的镁粉和铁粉分别加入到足量且溶质质量分数相同
的稀硫酸中
D． 向盛有一定质量稀盐酸的烧杯中不断加水稀释
【答案】 C
【解析】
【详解】
通电
A、电解水时生成氢气和氧气， 2H2 O 2H2↑＋ O2↑，氢气和氧气的体积比为 2:1；故选
项正确，但不符合题意；
B、向盐酸和氯化铜的混合物溶液中滴加过量的氢氧化钠溶液，氢氧化钠先与盐酸反应产生氯化钠和水，再与氯化铜反应产生氢氧化铜沉淀和氯化钠，氯化铜反应完后，沉淀质量不再增加；故选项正确，但不符合题意；
【化学】九年级化学化学图像题汇编试题(有答案和解析)
【化学】九年级化学化学图像题汇编试题(有答案和解析)
一、中考化学图像题汇编
1．如图是甲、乙、丙三种固体物质的溶解度曲线。下列说法正确的是()
A．20°C时，甲和丙的溶解度相等
B．50 °C时，将30 g甲物质加入到50 g水中不断搅拌，可形成80 g溶液
C．甲中混有少量丙时，可用蒸发结晶的方法提纯甲
D．将三种物质的饱和溶液从50 °C降温至20 °C ，所得溶液溶质质量分数的大小关系是：乙>甲=丙
【答案】A
【解析】
【详解】
A、由图可知，20°C时，甲和丙的溶解度相等，A正确；
B、50 °C时，将30 g甲物质加入到50 g水中不断搅拌，根据甲物质的溶解度曲线可知，50°C时，50g水中仅能溶解25g甲物质，形成溶液的质量为50g+25g=75g， B错误；
C、甲物质的溶解度随温度的升高而增大，丙物质的溶解度随温度的升高而减小，甲中混有少量丙时，可通过降温结晶或冷却热饱和溶液的方法提纯甲，C错误；
D、当温度从50°C降至20°C时，甲、乙两种物质的溶解度均随温度的降低而减小，分别得到20°C时甲、乙的饱和溶液，而丙的溶解度随温度的降低而增大，则丙的饱和溶液降温后，变为不饱和溶液，其溶质质量分数未发生变化，仍等于50°C时丙物质的饱和溶液的溶质质量分数，20° C时乙的溶解度大于甲的溶解度，且大于50°C时丙的溶解度，因此降温后，所得溶液溶质质量分数的大小关系是乙>甲>丙，D错误。
故选：A。
【点睛】
根据固体的溶解度曲线可以：①查出某物质在一定温度下的溶解度，从而确定物质的溶解性，②比较不同物质在同一温度下的溶解度大小，从而判断饱和溶液中溶质的质量分数的大小，③判断物质的溶解度随温度变化的变化情况，从而判断通过降温结晶还是蒸发结晶的方法达到提纯物质的目的。
2．下列图像中有关量的变化趋势与选项要求相符合的是 A．向硝酸溶液中不断加水
B． 过氧化氢分解生成氧气，一份加入二氧化锰，一份不加入二氧化锰
(化学)九年级化学化学图像题汇编常见题型及答题技巧及练习题(含答案)含解析
（化学）九年级化学化学图像题汇编常见题型及答题技巧及练习题
(含答案)含解析
一、中考化学图像题汇编
1．20℃时，将等质量的a、b两种不含结晶水的固体物质，分别加入到盛有l00g水的烧杯
中，充分搅拌后，现象如图甲；然后升温到50℃时，现象如图乙；a、b两种物质的溶解度
曲线如图丙。由这一过程可知（）
A．图甲中a溶液溶质质量分数比b溶液大
B．图乙中a
、b
溶液一定都是饱和溶液
C
．图丙中表示a
的溶解度曲线是M
D．30℃
时a
、b
溶液溶质质量分数不相等
【答案】C
【解析】
【详解】
A、因为甲物质没有溶解完而乙物质溶解完，所以图甲中a溶液溶质质量分数比b溶液
小，选项A
错误；
B、根据丙中甲、乙物质的溶解度曲线，都是随温度的升高而增大，图乙中a、b溶液一定
都是不饱和溶液，选项B
错误；
C、由20℃时甲的溶解度小，可以确定，图丙中表示a的溶解度曲线是M，选项C正确；
D、从溶解度曲线中可以看出，30℃时a、b溶液溶质质量分数相等，因为二者的溶质质量
和溶剂质量都相等，选项D
错误。故选C
。
2．向一定量的盐酸和氯化钙的混合溶液中不断滴入碳酸钠溶液。下列有关质量关系图像中
不正确的是
A．B．
C
．D
．
【答案】C
【解析】
【分析】
盐酸与氯化钙混合液加入碳酸钠溶液时，盐酸先与碳酸钠，生成氯化钠、二氧化碳和水，
此时先出现气泡，在盐酸被消耗完毕后，二氧化碳不在生成，气体质量不再增加，然后碳
酸钠与氯化钙再反应，生成碳酸钙沉淀和氯化钠，这时才有沉淀出现，质量增加，当氯化
钙被消耗完毕后，不再产生沉淀，沉淀质量不在增加。
【详解】
A
、图像表示的沉淀与加入碳酸钠溶液质量的关系，由分析可知，碳酸钠一开始加入先与
盐酸反应，在盐酸消耗完毕后，才与氯化钙反应产生沉淀，继续加热碳酸钠溶液，沉淀增
加，当氯化钙完全反应后，质量不再增加，所以沉淀随碳酸钠加入量的关系时，开始没有
沉淀，过一段时间沉淀出现，质量增加，直至氯化钙消耗完毕，质量不再变化，选项A正
确；
B、图像描述描述气体与加入碳酸钠溶液质量的关系，碳酸钠溶液加入后，先与盐酸反
