2020-2021备战中考物理 凸透镜成像的规律综合试题及答案

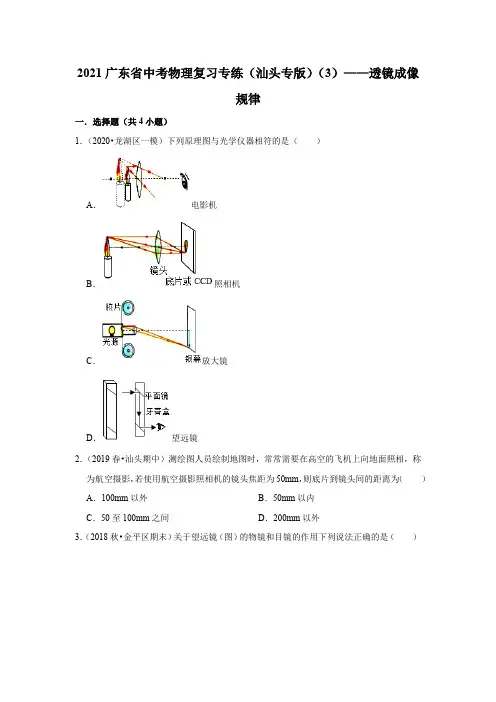

2021年广东省中考物理复习专练(汕头专版)(3)——透镜成像规律
2021广东省中考物理复习专练（汕头专版）（3）——透镜成像规律
一．选择题（共4小题）
1．（2020•龙湖区一模）下列原理图与光学仪器相符的是（ ）
A．电影机
B．照相机
C．放大镜
D．望远镜
2．（2019春•汕头期中）测绘图人员绘制地图时，常常需要在高空的飞机上向地面照相，称为航空摄影，若使用航空摄影照相机的镜头焦距为50mm，则底片到镜头间的距离为（ ）
A．100mm以外 B．50mm以内
C．50至100mm之间 D．200mm以外
3．（2018秋•金平区期末）关于望远镜（图）的物镜和目镜的作用下列说法正确的是（ ）
A．望远镜目镜的作用相当于投影仪镜头
B．望远镜目镜的作用相当于照相机镜头
C．望远镜物镜的作用相当于照相机镜头
D．望远镜物镜的作用相当于放大镜
4．（2019春•汕头期中）在研究凸透镜成像的实验中，点燃蜡烛后，无论怎样移动光屏，在光屏上都不能形成蜡烛的像，其原因是蜡烛放在了凸透镜的（ ）
A．二倍焦距以外 B．二倍焦距处
C．焦点以外 D．焦点以内
二．填空题（共11小题）
5．（2020秋•龙湖区期末）小军在探究“凸透镜成像规律”的实验中：
（1）当蜡烛到凸透镜的距离为20cm时，移动光屏，直到光屏上成清晰的倒立、等大的实像。则该凸透镜的焦距为 cm。
（2）实验中，当蜡烛与凸透镜的距离如图所示，在光屏上可得到一个清晰
（选填“正立”或“倒立”）、 （选填“放大”、“等大”或“缩小”）的实像，
就是利用这种成像规律工作的（选填“投影仪”、“照相机”或“放大镜”）。
（3）当把蜡烛从距凸透镜由30cm移到15cm时，应 （选填“向左”或“向右”）移动光屏，直到光屏上成清晰的像，此时观察像的大小，与②中所成像的大小相比
了（选填“变大”、“变小”或“不变”）。
（4）当蜡烛到凸透镜的距离为5cm时，为观察凸透镜成像特点，小军应从图乙中凸透镜的 （选填“左”或“右”）侧进行观察。若做成实像实验时，凸透镜上恰好飞落了一只小昆虫，小军 （选填“能”或“不能”）在光屏上观察到昆虫的像。
37光的反射与平面镜成像、光的折射与凸透镜成像(原卷版+解析)
备战中考试题解读 第三部分 必考实验探究题 37 光的反射与平面镜成像、光的折射与凸透镜成像
一、实验探究题
1．（2021·嘉兴）某科学兴趣小组用如图所示装置研究平面镜成像特点。探充像距与物距关系时的实验步骤如下：
①在水平桌面上铺上白纸，将玻璃板竖立在白纸中间位置，记下玻璃板的位置：
②将点燃的蜡烛放在玻璃板前面，再拿另一支大小相同的未点燃的蜡烛竖立在玻璃板后面移动，直到看上去它跟玻璃板前面那支蜡烛的像完全重合，用笔记下两支蜡烛的位置：
③移动点燃的蜡烛到另一个位置，重复上述实验：
④用直线连接每次实验中的蜡烛和它的像的位置，用刻度尺测量出每次的物距和像距，记录数据如表。
次数 物距/cm 像距/cm
1 5.0 5.0
2 8.0 8.0
3 12.0 12.0
（1）等效替代法是指在研究中，因实验本身的限制，要用与实验对象具有相似或共同特征的对象来替代的方法。本实验中用到的等效替代法具体体现在
。
（2）分析表格中的数据，可得出的结论是
。
（3）实验中，有同学用一张白纸挡在玻璃板和像之间，你认为该同学还能观察到蜡烛的像吗?并说出你的理由。
。
2．（2020·绍兴）在“研究凸透镜成像规律“的实验中。
（1）某次实验过程中，小敏移动光屏直到出现清晰的像，蜡烛、透镜和光屏在光具座上位置如图所示，此时所成的是倒立 的实像。
（2）若通过移动透镜，使光屏上再次成清晰的像，透镜应该移到 厘米刻度处。
（3）实验一段时间后，原为成在光屏中央的像，“跑“到图甲所示的位置。下列操作可以让像重新回到光屏中央的有 。
①光屏上移一段距离 ②蜡烛下移一段距离 ③透镜下移一段距离
（4）研究好成像规律后，小敏模拟了近视和远视的矫正，图乙中，小敏给透镜A戴上“眼镜“（凸透镜B），光屏上刚好出现清晰的像，摘下”眼镜“后，光屏上的像变模糊，如图丙所示，若要通过移动蜡烛使像再次清晰，应将蜡烛向 (选填“靠近”或“远离”)透镜方向移动一段距离。
备考2021年中考物理复习冲刺：光_透镜及其应用_凸透镜成像规律及其探究实验,填空题专训及答案
备考2021
年中考物理复习冲刺：光_
透镜及其应用_
凸透镜成像规律及其探究实
验，填空题专训及答案
备考2021
中考物理复习冲刺：光_
透镜及其应用_
凸透镜成像规律及其探究实验，填空题专训
1
、
(2020
复兴.
中考模拟)
小杨做凸透镜成像规律的实验。他将焦距为10cm
的凸透镜固定在光具座上50cm
刻度线处，光屏
和点燃的蜡烛位于凸透镜两侧，如图所示。调整烛焰中心、透镜中心和光屏中心在同一水平高度后，小杨将蜡烛放置在10
cm
刻度线处，移动光屏，在光屏上呈现烛焰清晰的________
（选填“
放大”
或“
缩小”）的像；将蜡烛放置在35cm
刻度线处，
向右移动光屏，光屏上可呈现烛焰清晰的________
（选填“
倒立”
或“
正立”
）的像。
2
、
(2020.
中考模拟)
在“
探究平面镜成像的特点”
实验中，为了便于确定________
，采用玻璃板作为平面镜；实验时需要多
次改变点燃蜡烛的位置重复进行实验，是为了________(
选填字母A“
得到普遍规律”
或B“
求平均值减小误差”)
。如图所示是“
探究凸透镜成像的规律”
的实验装置，实验时为了保证光源的像成在光屏中央，要使凸透镜和光屏的中心跟烛焰的中心大致
在________；若凸透镜焦距为10
厘米，将光源置于光具座上45
厘米刻度处时，通过移动光屏，________(
选填“
能”
或“
不能
”)
在光屏上得到像。
3
、
(2020
闵行.
中考模拟)
进行“
验证凸透镜成像规律”
实验时，当蜡烛、凸透镜和光屏分别位于如图所示位置时，光屏上恰
好出现一清晰的像，此时像距为________
厘米，该像一定比物体________(
选填“
大”
或“小”)
。利用这个成像规律可以制成_
_______(
选填“
幻灯机”
或”
放大镜”)
。
4
、
(2020
哈尔滨.
中考模拟)
小军同学在“
探究凸透镜成像规律”
的实验中，当蜡烛、凸透镜、光屏的位置如图所示时，烛焰
在光屏上恰好成一清晰的________像（填像的性质），生活中使用的________
2021年八年级物理重难点-凸透镜成像规律知识点总结及练习(含答案)
专题复习：凸透镜成像规律 考点梳理
一、如何区分凸透镜和凹透镜
1.凸透镜：镜片中间厚、边缘薄的透镜，常应用在远视眼镜、照相机镜头、投影仪镜头、放大镜等；
2.凹透镜：镜片中间薄、边缘厚的透镜，常应用在近视眼镜。3.透镜的光学性质：凸透镜对光有会聚作用，而凹透镜对光有发散作用。
二、有关透镜的科学术语
1.主光轴：过透镜两个球面球心的直线；
2.光心：位于透镜的集合中心，用“O”表示；
3.焦点：平行于凸透镜主光轴的光线经过凸透镜后会聚于主光轴上一点，这一点叫做凸透镜的焦
点，用“F”表示；
4.焦距：焦点到光心的距离，用“f”表示。
5.粗略测量凸透镜焦距的方法
凸透镜正对太阳光(太阳光是平行光，太阳光平行于凸透镜的主光轴)，下面放一张白纸，调节
凸透镜到白纸的距离，直到白纸上光斑最小、最亮为止，然后用刻度尺两处凸透镜到白纸上光斑
中心的距离，即凸透镜的焦距。
三、凸透镜的成像规律
1.凸透镜的三条特殊光线：①经过凸透镜光心的光线，传播方向不改变；
②过焦点的光线经凸透镜折射后折射光线平行于主光轴；
③平行于主光轴的光线经凸透镜折射后折射光线通过焦点。
2.凸透镜成像的规律
1.规律一：物体在二倍焦距外，即物距(u)大于二倍焦距(u>2f)
2.规律二：物体在二倍焦距处，即物距(u)等于二倍焦距(u=2f)
3.规律三：物体在一倍焦距和二倍焦距之间，即物距大于一倍焦距小于二倍焦距(f
4.规律四：物体在一倍焦距处，即物距等于一倍焦距(u=f)
5.规律五：物体在一倍焦距以内，即物距小于一倍焦距(u
物距(u)像距(v)像的性质应用举例
u>2ff
u=2fv=2f倒立等大的实像测焦距
f2f倒立放大的实像幻灯机/投影仪
u=f不成像探照灯
uu正立放大的虚像放大镜
规律总结：①一倍焦距分虚实，两倍焦距分大小；
②物远像近像变小，物近像远像变大
四、眼睛和眼镜
1.眼睛
眼睛中晶状体和角膜的共同作用相当于凸透镜，把来自物体的光会聚在视网膜上，形成物体
的像。视网膜上的视神经细胞受到光的刺激，把信号传输给大脑。看远处物体时，睫状肌放松，
精品练习(附答案)《凸透镜成像的规律 》(新)人教版八年级上册物理(6)
2021-2022学年人教版物理八年级天天练
第5章 第3节 凸透镜成像的规律
一、单选题
1． 在“探究凸透镜成像规律”的实验中,当物体从距透镜较远的地方逐渐移近焦点的过程中,下列说法正确的是 （ ）
A.像越来越大,且为正立的实像 B.像越来越大,且为倒立的实像
C.像越来越小,且为正立的实像 D.像越来越小,且为倒立的实像
2． 将蜡烛放在离凸透镜30 cm的地方，在离物体45 cm的光屏上可以得到烛焰的清晰的像，则（ ）
A．凸透镜的焦距可能是90 cm，像是放大的
B．凸透镜的焦距可能是18 cm，像是放大的
C．凸透镜的焦距可能是10 cm，像是放大的
D．凸透镜的焦距可能是10 cm，像是缩小的
3． (2020·武汉中考)全国多地在欢迎援鄂抗疫英雄凯旋时举行了“飞机过水门”的最高礼仪。某次仪式中,摄影师拍摄了如图所示的照片,他所用的照相机的镜头相当于一个凸透镜,像成在照相机的底片上,下列说法正确的是 （ ）
A.所成的像是缩小的实像 B.所成的像是缩小的虚像
C.所成的像是放大的实像 D.所成的像是放大的虚像
4． 如图所示是航拍的大地震时的楼房倒塌现场。如果拍摄时所用照相机的镜头焦距是50
mm，则胶片到镜头的距离应（ ）
A.小于50 mm
B．大于100 mm
C．等于50 mm
D．大于50 mm小于100 mm
5． 做“探究凸透镜成像规律”的实验时，当点燃的蜡烛、凸透镜和光屏在光具座上的位置如图所示时，烛焰在光屏上成了一个清晰的像。下列说法正确的是（ ）
A．此时成像情况符合投影仪成像原理
B．透镜位置不变，蜡烛和光屏位置互换，光屏上也能得到烛焰清晰的像
C．要使光屏上烛焰的像变小，只需将蜡烛靠近凸透镜
D．为了便于从不同方向观察光屏上的像，光屏应选用较光滑的玻璃板
6． 关于光现象，下列说法正确的是（ ）

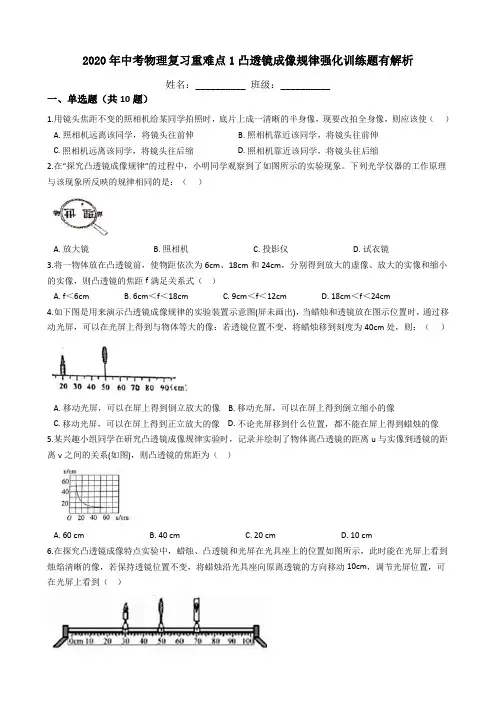

2020年中考物理复习重难点1 凸透镜成像规律强化训练题(含答案解析)
2020年中考物理复习重难点1凸透镜成像规律强化训练题有解析
姓名：__________ 班级：__________
一、单选题（共10题）
1.用镜头焦距不变的照相机给某同学拍照时，底片上成一清晰的半身像，现要改拍全身像，则应该使（ ）
A. 照相机远离该同学，将镜头往前伸 B. 照相机靠近该同学，将镜头往前伸
C. 照相机远离该同学，将镜头往后缩 D. 照相机靠近该同学，将镜头往后缩
2.在“探究凸透镜成像规律”的过程中，小明同学观察到了如图所示的实验现象。下列光学仪器的工作原理与该现象所反映的规律相同的是：（ ）
A. 放大镜 B. 照相机 C. 投影仪 D. 试衣镜
3.将一物体放在凸透镜前，使物距依次为6cm、18cm和24cm，分别得到放大的虚像、放大的实像和缩小的实像，则凸透镜的焦距f满足关系式（ ）
A. f＜6cm B. 6cm＜f＜18cm C. 9cm＜f＜12cm D. 18cm＜f＜24cm
4.如下图是用来演示凸透镜成像规律的实验装置示意图(屏未画出)，当蜡烛和透镜放在图示位置时，通过移动光屏，可以在光屏上得到与物体等大的像：若透镜位置不变，将蜡烛移到刻度为40cm处，则：（ ）
A. 移动光屏，可以在屏上得到倒立放大的像 B. 移动光屏，可以在屏上得到倒立缩小的像
C. 移动光屏，可以在屏上得到正立放大的像 D. 不论光屏移到什么位置，都不能在屏上得到蜡烛的像
2020年全国中考物理试题分类——专题5 透镜成像规律
2020年全国中考物理试题分类——专题5 透镜成像规律
一．实像与虚像的区别（共1小题）
1．（2020•郴州）物体放在凸透镜前适当位置能在屏上得到一个清晰的像，如果把屏拿开，则（ ）
A．像还存在，但眼睛看不到
B．像还存在，眼睛从各个方向看得到
C．像还存在，但眼睛只能在一定范围内看到
D．像不存在
二．凸透镜的会聚作用（共1小题）
2．（2020•株洲）炎炎夏日，汽车停在露天车场，若把装满水的矿泉水瓶留在车内，太阳光透过矿泉水瓶后可能把汽车内的易燃物引燃，这是因为这瓶水（ ）
A．相当于一个凸透镜，会聚光线
B．相当于一个凸透镜，发散光线
C．相当于一个凹透镜，会聚光线
D．相当于一个凹透镜，发散光线
三．透镜的光路图（共7小题）
3．（2020•甘孜州）如图所示，关于近视眼和远视眼，下列说法正确的是（ ）
A．乙为远视眼，应佩戴凸透镜矫正
B．乙为近视眼，应佩戴凹透镜矫正
C．甲为远视眼，应佩戴凹透镜矫正
D．甲为近视眼，应佩戴凸透镜矫正
4．（2020•鄂尔多斯）如图是投影仪的简化结构图。请在图中画出入射光线经凸透镜折射及再经平面镜反射后的光路图。
5．（2020•西宁）如图所示，请将光路图补充完整。 6．（2020•葫芦岛）如图所示，S点发出的一条光线经平面镜反射后，再经凸透镜折射，折射光线平行于主光轴射出。请画出：
（1）S点发出的入射光线。
（2）经平面镜的反射光线。
（3）凸透镜左侧焦点F的位置。
7．（2020•永州）如图所示，O为凸透镜的光心，F为焦点，请将图中两条光线的光路补充完整。 8．（2020•大庆）一束光线射向凸透镜，请补充完整这束光线通过凸透镜的光路图。
9．（2020•丹东）如图，凹透镜与凸透镜的主光轴平行且凸透镜的主光轴与水面重合，凹透镜的虚焦点为F1，凸透镜的焦点为F2，一条光线经凹透镜（该光线的延长线过凹透镜的虚焦点F1）折射后射向凸透镜，后经凸透镜折射后最终射入水中，请画出此过程的光路图。
初三物理凸透镜成像的规律试题答案及解析
初三物理凸透镜成像的规律试题答案及解析
1. (5分)小丽用焦距为10cm的凸透镜做“探究凸透镜成像规律”的实验，装置如图所示。实验过程中保持凸透镜的位置不变，请回答下列问题。
（1）实验前应首先调节烛焰的中心、
、光屏中心，在同一高度。 （2）改变蜡烛的位置，使其位于20cm刻度线处，再移动光屏，使烛焰在光屏上成清晰的倒立、 的实像（选填“放大”、“等大”或“缩小”）
（3）在实验（2）的基础上，将蜡烛和光屏互换位置，此时烛焰在光屏上成清晰 的实像（选填“放大”、“等大”或“缩小”）
（4）改变蜡烛的位置，使其位于56cm刻度线处，小丽从透镜的左侧对过透镜可以看到一个清晰的 的像（选填“倒立”或“正立”）。利用这种成像规律可制成 。
【答案】（1）凸透镜的中心 （2）缩小 （3）放大 （4）正立 放大镜
【解析】（1）实验前应首先调节烛焰的中心、凸透镜的中心、光屏中心，在同一高度，这样做的目的时让像产生在光屏的中央；
（2）凸透镜的焦距为10cm，改变蜡烛的位置，使其位于20cm刻度线处，此时物距为40cm，物距大于两倍焦距，此时成倒立、缩小的实像，此时像距在一倍焦距和两倍焦距之间；
（3）在实验（2）的基础上，将蜡烛和光屏互换位置，此时物距在一倍焦距和两倍焦距之间，此时成倒立、放大的实像；
（4）改变蜡烛的位置，使其位于56cm刻度线处，此时物距为4cm，此时物距小于焦距，此时成正立、放大的虚像，利用这种成像规律可制成放大镜。
【考点】 探究凸透镜成像特点
2. 在利用蜡烛研究凸透镜成像的实验中，凸透镜的焦距是10cm，点燃的蜡烛放在距凸透镜15cm处，在凸透镜另一侧的光屏上观察到了烛焰清晰的像，这个像一定是（ ）
A．倒立放大的实像 B．倒立缩小的实像
C．正立放大的虚像 D．正立放大的实像
【答案】A
2020年和2021年江苏省中考物理试题分类——专题3透镜成像规律
2020、2021年江苏省中考物理试题分类——专题3透镜成像规律
一．选择题（共6小题）
1．（2020•徐州）人眼的晶状体相当于凸透镜，观察物体时，物体在视网膜上所成的像是（ ）
A．缩小的虚像 B．缩小的实像 C．放大的虚像 D．放大的实像
2．（2020•南通）在“探究凸透镜成像的规律”的实验中，光屏上得到一个倒立、等大的实像，若想再模拟照相机的成像原理，应将（ ）
A．蜡烛和光屏都远离透镜
B．蜡烛和光屏都靠近透镜
C．蜡烛远离透镜且光屏靠近透镜
D．蜡烛靠近透镜且光屏远离透镜
3．（2020•镇江）当蜡烛、透镜甲和光屏放置在图示位置时，烛焰在光屏上成清晰的像。现保持蜡烛和透镜的位置不变，将透镜甲更换为透镜乙后，需将光屏向左移动距离s，方可在光屏上再次成清晰的像，则（ ）
A．透镜甲的焦距为20cm
B．透镜甲的焦距比乙的大
C．第二次所成的像是放大的
D．光屏移动的距离s＜10cm
4．（2020•淮安）将如图甲所示的黑白卡片放在一只未装满水的薄高脚玻璃杯后面，在高脚杯前方观察到的现象如图乙所示，此时装水部分的高脚杯和杯内水的组合相当于一个（ ）
A．凸透镜 B．凹透镜 C．凸面镜 D．凹面镜 5．（2020•泰州）如图是学校测温棚里的红外线测温仪，它既能测温，也能摄像，其镜头相当于凸透镜，它正常工作时所成像的性质是（ ）
A．正立放大的虚像 B．倒立缩小的实像
C．倒立放大的实像 D．正立缩小的实像
6．（2020•苏州）如图所示，烛焰在光屏上刚好成清晰的像。透镜不动，将蜡烛移至40cm刻度处，移动光屏，在光屏上能观察到（ ）
A．倒立、缩小的实像 B．倒立、放大的实像
C．正立、放大的实像 D．光屏上不能呈现像
二．填空题（共5小题）
7．（2021•无锡）如图所示，平行光通过图中左侧虚线框（其中放置一块透镜）后，在右侧光屏上形成一个圆形光斑，该光斑的直径比透镜大。请你判断虚线框中是否是凸透镜，说出接下来的操作及判断方法。（不添加其它器材）
2020年中考物理实验复习必刷题：04 探究凸透镜成像的规律(附解析)
2020年中考物理实验复习必刷题：04 探究凸透镜成像的规律
一、单选题（共8题）
1.用凸透镜在光屏上得到火焰的像，如果用黑纸遮住凸透镜的下半部，屏上的像（ ）
A. 上半部分没有了 B. 下半部分没有了 C. 无任何变化 D. 依然完整，亮度减弱
2.如图所示，小明将蜡烛、凸透镜(=10cm)、光屏依次摆放在光具座上，光屏上成清晰的烛焰像，然后进行了如下的判断和操作(每次操作均在如图基础上)，下列说法正确的是（ ）
A. 根据图中凸透镜成像原理可制成投影仪
B. 保持凸透镜位置不动，将蜡烛和光屏对调，光屏上可再次清晰的烛焰像
C. 保持凸透镜位置不动将蜡烛向右移动，光屏适当向右移动光屏上一定能成清晰的像
D. 将蜡烛放在45cm刻度线处，移动光屏，光屏上成正立、放大的烛焰像
3.如图所示，a、b、c、d是距凸透镜不同距离的四个点，F为焦点．下列几种光学仪器的成像原理与物体在不同点时的成像情况相对应，下列说法正确的是（ ）
A. 照相机是根据物体放在d点时的成像特点制成的
B. 幻灯机是根据物体放在c点时的成像特点制成的
C. 使用放大镜时的成像情况与物体放在a点时的成像情况相似
D. 人眼看物体时的成像情况与物体放在F点时的成像情况相似
4.某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了物体到凸透镜的距离u跟像到凸透镜的距离v之间关系的图象，如图所示，下列判断正确的是 （ ）
A. 该凸透镜的焦距是20cm
B. 当u=15cm时，在光屏上能得到一个缩小的像
C. 当u=25cm时成放大的像，投影仪就是根据这一原理制成的
D. 把物体从距凸透镜10cm处移到30cm处的过程中，像逐渐变小 5.如图是小明用凸透镜观察课本上的鹦鹉图片的情景，左图是书上鹦鹉图片，右边四个图是他看到的鹦鹉的像．开始将凸透镜紧靠课本观察，然后逐渐增大凸透镜到课本的距离，则他先后看到的像应是（ ）
