浅谈阻燃电缆与耐火电缆的区别及使用范围
浅析建筑电气中阻燃电缆与耐火电缆的分类及选用

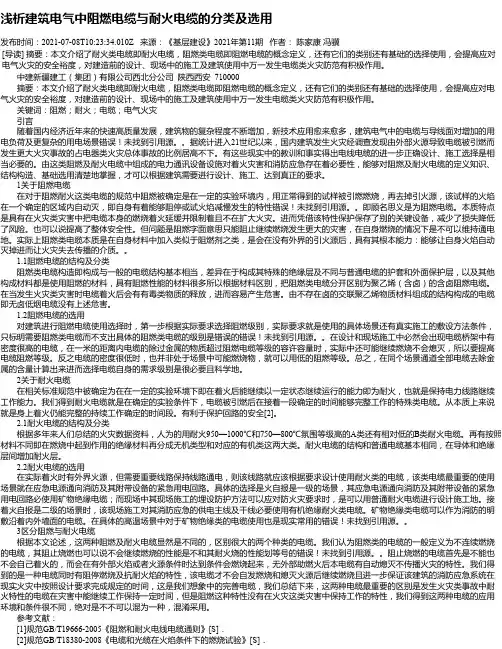

浅析建筑电气中阻燃电缆与耐火电缆的分类及选用发布时间：2021-07-08T10:23:34.010Z 来源：《基层建设》2021年第11期作者：陈家康冯骥[导读] 摘要：本文介绍了耐火类电缆即耐火电缆，阻燃类电缆即阻燃电缆的概念定义，还有它们的类别还有基础的选择使用，会提高应对电气火灾的安全裕度，对建造前的设计、现场中的施工及建筑使用中万一发生电缆类火灾防范有积极作用。
中建新疆建工（集团）有限公司西北分公司陕西西安 710000摘要：本文介绍了耐火类电缆即耐火电缆，阻燃类电缆即阻燃电缆的概念定义，还有它们的类别还有基础的选择使用，会提高应对电气火灾的安全裕度，对建造前的设计、现场中的施工及建筑使用中万一发生电缆类火灾防范有积极作用。
关键词：阻燃；耐火；电缆；电气火灾引言随着国内经济近年来的快速高质量发展，建筑物的复杂程度不断增加，新技术应用愈来愈多，建筑电气中的电缆与导线面对增加的用电负荷及更复杂的用电场景错误！未找到引用源。
据统计进入21世纪以来，国内建筑发生火灾经调查发现由外部火源导致电缆被引燃而发生更大火灾事故的占电器类火灾总体事故的比例居高不下。
有这些现实中的教训和事实得出电线电缆的进一步正确设计、施工选择是相当必要的。
由这类阻燃及耐火电缆中组成的电力通讯设备设施对着火灾害和消防应急存在着必要性，能够对阻燃及耐火电缆的定义知识、结构构造、基础选用清楚地掌握，才可以根据建筑需要进行设计、施工、达到真正的要求。
1关于阻燃电缆在对于阻燃耐火这类电缆的规范中阻燃被确定是在一定的实验环境内，用正常得到的试样被引燃燃烧，再去掉引火源，该试样的火焰在一个确定的区域内自动灭，即自身有着能够阻停或试火焰减慢发生的特性错误！未找到引用源。
即顾名思义是为阻燃电缆。
本质特点是具有在火灾类灾害中把电缆本身的燃烧着火延缓并限制着且不在扩大火灾。
进而凭借该特性保护保存了别的关键设备，减少了损失降低了风险。
也可以说提高了整体安全性。
浅谈阻燃、耐火电缆的选用

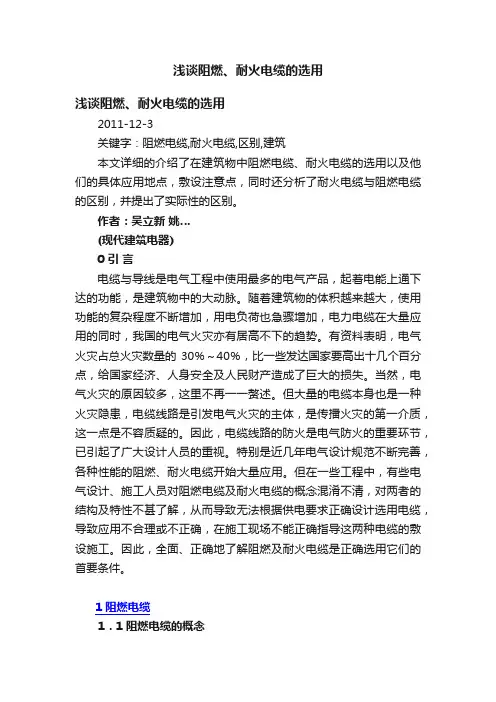

浅谈阻燃、耐火电缆的选用浅谈阻燃、耐火电缆的选用2011-12-3关键字：阻燃电缆,耐火电缆,区别,建筑本文详细的介绍了在建筑物中阻燃电缆、耐火电缆的选用以及他们的具体应用地点，敷设注意点，同时还分析了耐火电缆与阻燃电缆的区别，并提出了实际性的区别。
作者：吴立新姚…(现代建筑电器)0 引言电缆与导线是电气工程中使用最多的电气产品，起着电能上通下达的功能，是建筑物中的大动脉。
随着建筑物的体积越来越大，使用功能的复杂程度不断增加，用电负荷也急骤增加，电力电缆在大量应用的同时，我国的电气火灾亦有居高不下的趋势。
有资料表明，电气火灾占总火灾数量的30％～40％，比一些发达国家要高出十几个百分点，给国家经济、人身安全及人民财产造成了巨大的损失。
当然，电气火灾的原因较多，这里不再一一赘述。
但大量的电缆本身也是一种火灾隐患，电缆线路是引发电气火灾的主体，是传播火灾的第一介质，这一点是不容质疑的。
因此，电缆线路的防火是电气防火的重要环节，已引起了广大设计人员的重视。
特别是近几年电气设计规范不断完善，各种性能的阻燃、耐火电缆开始大量应用。
但在一些工程中，有些电气设计、施工人员对阻燃电缆及耐火电缆的概念混淆不清，对两者的结构及特性不甚了解，从而导致无法根据供电要求正确设计选用电缆，导致应用不合理或不正确，在施工现场不能正确指导这两种电缆的敷设施工。
因此，全面、正确地了解阻燃及耐火电缆是正确选用它们的首要条件。
1 阻燃电缆1．1 阻燃电缆的概念难以着火并具有阻燃或延缓火焰蔓延能力的电缆为阻燃电缆。
其阻燃性能通过GB／T 18380．3(等同采用IEC 332．3)的试验。
阻燃电缆实际是在电缆的护套料中加入阻燃剂，在失去外部火源后，有自熄火焰和停止传播火焰的能力。
电缆的难燃与不延燃，许多人误认为氧指数越高，线缆的阻燃性能越好，其实不然。
阻燃材料的阻燃特性一般采用氧指数(Oxygen Idex，OI)表示。
所谓氧指数，是以规定尺寸的材料试片装入试验装置中，在规定的条件下，通过氧和氮的混合气体，将试片用点火器点燃，测定为保持如蜡状燃烧所必经的最低氧浓度的百分数表示。
阻燃和耐火电线电缆的区别及如何选用
阻燃和耐火电线电缆的区别及如何选用防火电线电缆是具有防火性能电线电缆的总称，通常分为阻燃电线电缆和耐火电线电缆两种。
对于一些刚从事电气设计的设计人员来说，懂得行业内一些电缆特性是必不可少的知识，下面就来说说，阻燃电缆与耐火电缆的区别，以及选用时需要注意的事项！（1）耐火和阻燃电缆的主要用途1）耐火电缆主要用途主要用于高层建筑、地下铁路、核电站及重要工矿企业与防火安全和消防救生有关的地方，如应急电源至户内消防设备、火灾报警设备、信号灯、通风排烟设备、紧急用电梯等的供电线路。
使用特性：耐火电缆（电线）是一种在处于燃烧情况仍能保持线路在一定时间里正常运行的电缆。
他与通常的阻燃电线电缆的区别在于发生火灾时，仍能传输电能，以利于疏散人群和抢救重要设备。
2）阻燃电缆的主要用途广泛用于大型建筑物、隧道、石油化工行业、发电站、矿山等对防火有较高有求的地方。
当发生火灾时，能阻止火势在电缆上蔓延，避免火灾事故扩大，减少损失。
使用特性：电缆（电线）的长期允许工作温度与相应标准中型号的普通产品相一致全面正确地了解阻燃及耐火电缆是正确选用它们的首要条件。
（2）阻燃电线电缆和耐火电线电缆的区别1）阻燃电线电缆阻燃是指阻滞、延缓火焰沿着电线电缆的蔓延，使火灾不扩大，该类型电缆着火后具有自熄性能。
阻燃电缆按国家实验标准（GB12666-99）可分为三个等级：ZRA、ZRB、ZRC。
在一般产品命名中，ZRA通常用GZR表示，属称高阻燃电缆或隔氧层电缆或高阻燃隔氧层电缆。
ZRC在一般阻燃产品中表示ZR。
阻燃电缆是保持普通电缆的电性能和理化性能的同时，具有自熄性，即不易燃烧，或当电缆因故自身着火或是外火源引燃着火时，在着火熄灭后电缆不再继续燃烧，或燃烧时间很短（60分钟以内），或延燃长度很短。
无卤阻燃电缆相对于含卤阻燃电缆有低毒、低烟、无卤的优点。
阻燃级别不高，基本上是C类。
其原因是卤素自由基的吞氧灭火能效要大于非卤化物阻燃剂降解温的能效。
阻燃电力电缆与耐火电缆的区别
阻燃电力电缆与耐火电缆的区别在建筑、工业和船舶等领域中，电缆是不可缺少的一部分。
随着需求的增加，电缆技术也在不断地发展。
在这些电缆之中，阻燃电力电缆和耐火电缆是两个常被人们讨论的话题。
虽然两者都具有防火性能，但是存在一些差异。
在本文中，我们将探讨阻燃电力电缆与耐火电缆的区别。
防火性能首先要讨论的是防火性能。
两种电缆都是为了避免火灾而设计的，但是它们的防火性能略有不同。
阻燃电力电缆是指在火灾情况下，电缆的火焰会在一定时间内熄灭，并且不会自行燃烧。
耐火电缆则是指电缆在火灾情况下仍能保持一定的导电性能和供电功能，不会因火灾而中断。
材料阻燃电力电缆和耐火电缆的材料也不同。
阻燃电力电缆通常使用阻燃剂作为主要材料，同时使用无卤材料，有些还会添加一些阻燃剂。
而耐火电缆通常采用无机材料作为主要材料，例如石棉、硅酸铝等。
由于耐火电缆的材料制造难度较大，导致生产成本较高。
使用环境阻燃电力电缆和耐火电缆的使用环境也不同。
阻燃电力电缆通常被用于建筑电路、汽车电子等需要一定的防火要求的领域。
耐火电缆则应用于更加严苛的环境，例如核电站、石油化工行业等需要高度耐火的领域。
功能阻燃电力电缆的主要功能是预防火灾引发。
因为它的材料可以在一定的时间内熄灭火焰，从而避免火灾进一步扩散。
而耐火电缆的主要功能是保证电缆在火灾后的供电和控制功能。
由于耐火电缆具有良好的导电性能，可以保证电源在火灾后的供应，避免出现电路因火灾而中断的现象。
总结总之，阻燃电力电缆和耐火电缆虽然都具有防火的功能，但是它们的材料、使用范围和主要功能略有不同。
阻燃电力电缆更多地应用于建筑和汽车电子的领域，用来预防火灾。
而耐火电缆则是应用于更加严苛的环境，主要起到保证供电和控制的功能。
选择哪种电缆应该根据实际环境需求来决定。
阻燃电线和耐火电线有什么区别？
阻燃电线和耐火电线是两种用于电气系统的特殊电线，它们有以下区别：
1. 阻燃电线：阻燃电线是指在电线外护套中添加特殊的阻燃材料，以减缓电线的燃烧速度和延缓燃烧蔓延的能力。
当遭受火灾或火源时，阻燃电线具备一定的阻止火势蔓延的能力，可以减少火灾造成的损失。
一般来说，阻燃电线在火源消失后会自行熄灭，但它的耐火能力相对较弱。
2. 耐火电线：耐火电线是一种经过特殊设计和制造的电线，采用耐火材料作为外保护层，能在火灾情况下保持一定时间的电能传输功能。
耐火电线具备更高的防火性能，可以在较高温度下保持电线的电气功能，并且能够在一定时间内维持电流传导。
总的来说，阻燃电线主要是减缓电线的燃烧速度和防止火势蔓延，而耐火电线主要是遭受火灾条件下能够保持一定时间的电流传输能力。
耐火电线多用于防火要求较高的场所，如消防系统、紧急疏散系统等；而阻燃电线则多用于消防要求一般的场所，如住宅、商业建筑等。
具体使用时需要根据实际的安全和防火要求来选择合适的电线类型。
在购买电线时，可以根据相关的产品认证标准，如国家标准、行业标准，来
确保选购到符合安全要求的电线产品。
浅谈阻燃电缆与耐火电缆不同之处与优劣

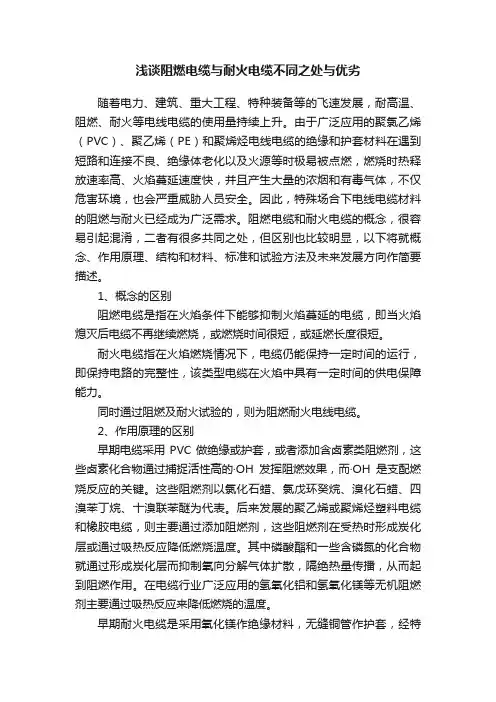

浅谈阻燃电缆与耐火电缆不同之处与优劣随着电力、建筑、重大工程、特种装备等的飞速发展，耐高温、阻燃、耐火等电线电缆的使用量持续上升。
由于广泛应用的聚氯乙烯（PVC）、聚乙烯（PE）和聚烯烃电线电缆的绝缘和护套材料在遇到短路和连接不良、绝缘体老化以及火源等时极易被点燃，燃烧时热释放速率高、火焰蔓延速度快，并且产生大量的浓烟和有毒气体，不仅危害环境，也会严重威胁人员安全。
因此，特殊场合下电线电缆材料的阻燃与耐火已经成为广泛需求。
阻燃电缆和耐火电缆的概念，很容易引起混淆，二者有很多共同之处，但区别也比较明显，以下将就概念、作用原理、结构和材料、标准和试验方法及未来发展方向作简要描述。
1、概念的区别阻燃电缆是指在火焰条件下能够抑制火焰蔓延的电缆，即当火焰熄灭后电缆不再继续燃烧，或燃烧时间很短，或延燃长度很短。
耐火电缆指在火焰燃烧情况下，电缆仍能保持一定时间的运行，即保持电路的完整性，该类型电缆在火焰中具有一定时间的供电保障能力。
同时通过阻燃及耐火试验的，则为阻燃耐火电线电缆。
2、作用原理的区别早期电缆采用PVC做绝缘或护套，或者添加含卤素类阻燃剂，这些卤素化合物通过捕捉活性高的·OH发挥阻燃效果，而·OH是支配燃烧反应的关键。
这些阻燃剂以氯化石蜡、氯戊环癸烷、溴化石蜡、四溴苯丁烷、十溴联苯醚为代表。
后来发展的聚乙烯或聚烯烃塑料电缆和橡胶电缆，则主要通过添加阻燃剂，这些阻燃剂在受热时形成炭化层或通过吸热反应降低燃烧温度。
其中磷酸酯和一些含磷氮的化合物就通过形成炭化层而抑制氧向分解气体扩散，隔绝热量传播，从而起到阻燃作用。
在电缆行业广泛应用的氢氧化铝和氢氧化镁等无机阻燃剂主要通过吸热反应来降低燃烧的温度。
早期耐火电缆是采用氧化镁作绝缘材料，无缝铜管作护套，经特殊工艺制作而成，具有优良的防火、防爆、耐高温、耐腐蚀等特性，该电缆的长期使用温度为250℃，在950℃~1000℃下可持续供电3h。
阻燃电缆和耐火电缆是什么意思？
阻燃、耐火电线电缆详解及发展前景
阻燃、耐火电线电缆详解及发展前景
所谓防火电线电缆，一般特指具有较强防火性能的产品，其中最常见的种类有阻燃类和耐火类两种。
下面，就由笔者来为大家详细解答一下阻燃和耐火电线的具体定义及分类。
1.阻燃电线电缆
所谓阻燃是指使用的电线在发生火灾时，能够最大限度上阻滞或推迟火焰扩散和延伸速度，减少火灾范围的扩散。
也可理解为在发生明火燃烧时，在火源熄灭后，电线电缆产品将不再继续燃烧，或持续燃烧的时间很短等。
在产品型号标识中，阻燃，常用符号-ZR来标明。
同时，阻燃电线又可分为无卤阻燃和含卤阻燃两类。
无卤阻燃与含卤阻燃相比，具有低毒、低烟等优点。
其产品型号表示为-WDZR。
2.耐火电线电缆
耐火，指的是发生火焰燃烧时，电线电缆产品能够在外部火焰依然燃烧的情况下正常运行一定时间，保持线路完整性和设备正常运转的电线电缆产品。
按国家标准可分为二个等级：A级和B级。
通常表示为NHA类以及NHB类。
阻燃电线电缆的最大特点在于产品自身的难燃性，而耐火电线一般能够在750～800℃的火焰温度下保持至少180分钟的正常运转。
另外，耐火电线中还有一种特殊的产品，称为防火电线电缆。
它是以无缝铜管作为护套，以氧化镁做为绝缘材料制造而成。
因其材料的特殊性，它既不燃烧，也不延燃。
经实验表明：在800～900℃中2小时后，防火电线依然正常运作，在1000℃下30分钟内依然持续正常运转。
阻燃和耐火电线电缆的特性以及定义就给大家介绍到这里，作为特种电线电缆
产品，在如今对安全生产越来越重视的社会大潮流之下，将受到更多的关注、发展与应用。
阻燃、耐火、阻燃耐火电缆区别
1、阻燃、耐火、阻燃耐火电缆构造上有什么区别？
阻燃电缆的结构和普通电缆基本相同，不同之处在于它的绝缘层、护套、外护层以及辅助材料（包带及填充）全部或部分采用阻燃材料。
而耐火电缆通常是在导体与绝缘层之间再加1个耐火层，所以从理论上讲可以在阻燃电缆的结构中加上耐火层，就形成了既阻燃又耐火的电缆，但实际并没有这个必要。
因为耐火电缆的耐火层，通常采用多层云母带直接绕包在导线上．它可耐长时间的燃烧，即使施加火焰处的高聚物被烧毁，也能够保证线路正常运行。
2、低烟无卤电缆、低烟无卤耐火电缆和低烟无卤阻燃耐火电缆有什么区别？顾名思义，就是护套料的差别。
低烟无卤是环保型的，就是燃烧时不会产生大量的有毒气体，保证了相关场所的安全。
耐火就是能在火焰中保持不熔软。
普通就是一般性的护套料。
3、阻燃a级、b级、c级的分级原则以及构造上有什么区别？
依据GB/T18380-2008标准规定划分的，是用来评价垂直安装的成束电线电缆或光缆在规定条件下抑制火焰垂直蔓延的能力。
阻燃A类是指：电缆安装在试验钢梯上以使总体积中试验所含非金属材料为7L/m，供火时间为40分钟，电缆燃烧停止后，擦干试样，测得试样最大炭化范围不得高于喷灯底部2.5m。
阻燃B类是指：电缆安装在试验钢梯上以使总体积中试验所含非金属材料为3.5L/m，供火时间为40分钟，电缆燃烧停止后，擦干试样，测得试样最大炭化范围不得高于喷灯底部2.5m。
阻燃C类是指：电缆安装在试验钢梯上以使总体积中试验所含非金属材料为1.5L/m，供火时间为20分钟，电缆燃烧停止后，擦干试样，测得试样最大炭化范围不得高于喷灯底部2.5m。
阻燃电缆与耐火电缆的区别
阻燃电缆与耐火电缆的区别随着科技的发展，人们对于电缆的需求也越来越高。
而在特殊的环境下，如火灾等危险情况下，阻燃电缆和耐火电缆就成为了人们选择的首选。
那么，阻燃电缆和耐火电缆之间有什么区别呢？本文将介绍它们的不同点。
阻燃电缆阻燃电缆是指在遭受火灾时，能够阻止电缆燃烧并减少火灾的扩散。
它是通过添加一些化学物质来实现的，这些化学物质能够在火灾时消耗热能、产生惰性气体以及减少烟雾的产生，从而达到减缓火势和增加火灾逃生时间的效果。
阻燃电缆的种类也很多，例如PVC阻燃电缆、XLPE阻燃电缆等。
阻燃电缆的特点是其在火灾时能够抵抗燃烧，具有防火、耐高温、耐烟气腐蚀等优良性能，因此被广泛应用于建筑、电力、通讯等领域。
不过，阻燃电缆也存在一定的局限性，如其在遭受极高温度时依然会发生燃烧、烟雾较大等缺陷。
耐火电缆耐火电缆的定义就是在火灾中仍然能够保持正常工作的电缆。
相比较于阻燃电缆，耐火电缆的耐火特性更为突出。
耐火电缆通常具有以下特点：•耐高温：能够承受几百度的高温，且不会绝缘击穿。
•半导体层：一般在电线电缆外层添加半导体层，以保护电线电缆绝缘层。
•铠装层：一般从防火和辐射防护的角度添加铠装层。
耐火电缆的种类较多，如矿物保护耐火电缆、硅胶隔热耐火电缆、石棉缆、陶瓷缆等。
这些电缆广泛应用于地铁、高层建筑、石油、化工等行业。
与阻燃电缆相比，耐火电缆的主要优势在于其在火灾中保持稳定性的能力更强，能够在高温和烟雾等严酷环境中正常工作，保证了人员和设备的安全性。
但是，耐火电缆也存在一定的缺点，例如重量较大、成本较高等。
总结阻燃电缆和耐火电缆各具特色，主要区别在于其在火灾中的表现。
阻燃电缆能够减缓火势和增加逃生时间，足以应对一般的火灾情况。
而耐火电缆则能够保证设备在严酷的火灾环境中的稳定性，保障设备的正常和安全运行。
在实际应用中，需要根据具体情况选择不同的电缆，结合场地、安全要求、预算等多种因素综合考虑，做出适合自身情况的选择。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浅谈阻燃电缆与耐火电缆的区别及使用范围
发表时间：2019-05-21T09:54:45.907Z 来源：《防护工程》2019年第3期作者：王朋
[导读] 随着科技的不断升级，我相信在不久的将来，耐火阻燃电缆的水平将不断提高，从而在更大程度上保护人民的生命财产。
中铁六局集团电务工程有限公司北京电力项目部 100070
摘要；随着可持续发展战略的实施，能源利用率和能源清洁变得更加重要，我们在讲求产值高速发展的同时更要保护环境持续发展，习总书记提出“绿水青山就是金山银山”，不能关顾发展而不管环境，要知道地球是我们赖以生存的唯一家园，我们在不断索取能源的同时必须考虑石油、天然气等能源并不是取之不尽用之不竭的，总用能源枯竭的一天，所以我们要尽量多的清洁能源，控制其他能源的使用量，因此清洁能源已成为能源发展的主要能源，电力能源作为清洁方便的高效能源，因此电力资源发展尤为迅速。
2017年根据党中央国务院的指示，电力行业积极落实能源可持续发展战略，在确保电力系统安全稳定运行与提供电力能源支撑的同时，要进一步加快清洁能源和发电的发展，促进电力结构的调整。
截至2017年底，中国的全口径发电装机容量为1778.08MW，比上年增长7.0％。
电网规模逐步增大，加上高铁行业迅速发展，电力系统安全稳定的运行性更需严格把控。
然而电力电缆的安全性及用途多面性变得尤为重要，近些年耐火电缆和阻燃电缆的使用场所及比例不断增多。
对于那些在电力行业工作的人员来说，了解行业内的电缆特性至关重要。
简单的把电力系统可以分为发电端、供电端和用电端，然而电力电缆的选择在电力系统中有着重要作用，比如在传输电力的线路上选择电缆需要考虑电缆横截面积是否匹配长期的传输电流，而在传输系统中根据对于要传输的不同信号，需要考虑不同类型的电缆，例如数据电缆，电子电缆，本地电话电缆和 TV电缆。
另外在特殊地形气候的地方还需考虑使用更加特殊的电缆。
并且很多因为电缆选择不当而引起的火灾事故很多，因而可以看出，电缆选择非常重要。
关键词：电力电缆；供电安全；阻燃电缆；耐火电缆
一、阻燃电缆
1、阻燃电缆按主要材质及结构的分类：
有许多方法可以对阻燃电缆进行分类。
也就是说这种阻燃电缆的阻燃方式主要利用了卤素的抗燃性和高燃点的特性，含卤素的阻燃电缆是阻燃电缆的氧气阻隔层中的卤素化合物，例如卤素。
与普通绝缘电缆结构（见图2-1）相比，含卤素阻燃电缆是阻燃电缆的氧气阻隔层中的卤素等卤素化合物。
另一种类型的阻燃电缆是无卤阻燃电缆，它使用硅基氮基阻燃剂，并用新的无污染清洁阻燃剂代替卤素阻燃剂。
图2-1 阻燃电缆结构图图2-2 普通绝缘电缆结构图
2、阻燃电缆的原理
阻燃电缆主要是采用阻燃剂的阻燃性能和高燃点的特性，达到阻燃或延迟燃烧。
无卤阻燃电缆的阻燃原理是是靠渗出液体蒸发吸收热量来灭火，而含卤阻燃电缆在燃烧时会放出难闻的酸性腐蚀气体，相对于无卤阻燃电缆，虽然阻燃效果更好，但给后续的消防工作带来一部分影响。
3、阻燃电缆的使用范围
阻燃电缆一般应用在控制监控回路，保护线路。
阻燃电缆阻燃特性是控制火源顺着电缆继续燃烧，从而减小燃烧面积。
因为阻燃电缆比较便宜,所以它是防火电缆中最多使用的电缆。
不管是一根电缆还是多根电缆敷设的状态下,电缆烧着时都能不会扩大着火范围,因而可以大大的降低火灾带来的灾害,并且可以增强电缆的防火强度。
阻燃电缆也应用于油管、油库附近等易燃场所，更多应用于应急供电的供电回路。
二、耐火电缆
1、耐火电缆按主要材质及结构特性
耐火电缆主要利用云母的耐高温性，在导体和绝缘层之间增加耐火层。
耐火层为云母。
结构示意图如图2-3，耐火电缆的耐火层通常使用多层云母带缠绕在在导线上，它可耐火烧较长时间，即使周围高聚物被烧掉，也能够确保电路输送电能。
耐火电缆是指在着火状态下依然可以正常送电一段时间的电缆。
我国国家标准GB12666.6（IEC331）耐火试验分为A和B两个等级，A 的火焰温度为900-1000摄氏度，火灾持续时间为90分钟，B的火焰温度为750-800摄氏度，火灾持续时间为90分钟。
在整个试验期间，电缆需保证正常工作。
图2-3 耐火电缆结构图
2、耐火电缆的使用范围
（1）耐火电缆大多用作应急电源的供电回路,必须在着火时确保送电良好。
在发生火灾时周围温度会迅速上升，为确保电路的输送容量，在供电线路很长且明确规定压降的回路，要考虑将电缆截面向上增加一个挡位。
（2）当耐火电缆使用在电缆数量较多的隧道、夹层中,和在油管、油库周围等危险地点时，要优先使用较高等级的耐火电缆。
如果电缆敷设数量较少时，可使用一般等级耐火电缆。
（3）电缆接头处易出现问题，所以在敷设电缆时要尽可能少做接头，用来确保电路在火灾中能保持送电。
假如必须做分支接线,要在接头位置做好防范。
（4）耐火电缆大多使用在较高的建筑、大型电站、地下铁道以及工矿设施等与火灾安全和消防安全有关的的地方，因为较低等级的耐火电缆依然可以在750℃-800℃的火焰温度下持续供电90分钟，所以耐火电缆主要用在消防设备和紧急照明灯等应急场所的供电线路及控制线路。
三、耐火电缆及阻燃电缆的详细对比
四、总结
1、每年全国发生火灾事故中有很多原因是因为电缆引起的，对人民的生命财产安全造成了很大的损失。
也有一些其他原因引起的火灾由于高温情况，导致很快电缆失去绝缘能力，进一步导致短路等次发电气事故。
因而电缆的选用尤为重要。
而耐火阻燃电缆可以在一定程度上减小发生事故的概率，在源头保护人民生命财产的安全。
2、大多数人会误解阻燃电缆和耐火电缆，即使阻燃电缆有很多较适合化工行业的优点,但在很多时候,耐火电缆可以取代阻燃电缆,而阻燃电缆不能代替耐火电缆。
因为阻燃电缆是在火灾情况下可阻止火势的蔓延，无火源后能自动熄灭。
一般来说，在发生火灾时，电线可以将燃烧限制在局部范围内，而不需要扩散和维护其他设备，以避免造成更大的损失。
耐火电缆具有很好的耐火新能，可耐较长时段的燃烧，即使附近的高聚物被烧掉，仍然能够确保线路一段时间的送电。
3、在进行设计敷设电缆路径时需要特别注意的是，不应将普通电缆和阻燃电缆这两种不同类型的电缆并排敷设，也不宜将不同类型的阻燃电缆并排敷设。
因为如果普通电缆燃烧，相对于阻燃电缆来说就是有了外火源的存在，容易引起阻燃电缆燃烧。
4、耐火电缆并不属于耐高温电缆。
因为耐高温电缆要根据使用环境及电缆线芯的负载情况长期处于高温情况使用，而耐火电缆主要针对于火灾情况下火焰燃烧作用下仍能继续工作。
5、耐火阻燃电缆的发展和应用已经逐渐普遍，不仅是电力行业在使用电缆时对其应用，在更多时候也应该使更多的普通百姓了解和认识耐火阻燃电缆，这样才更有利于监督和检查平时电缆使用的正确，确保安全。
6、未来的耐火阻燃电缆生产企业，不仅在现阶段提供简单的产品，而且在整个生产过程中提供技术支持和服务。
随着科技的不断升级，我相信在不久的将来，耐火阻燃电缆的水平将不断提高，从而在更大程度上保护人民的生命财产。
参考文献：
[1]王春江，范红欣，特种用途电线电缆的设计和研究及其指导思想[J]。
电线电缆，2009（1）
[2]李刚。
防火电线电缆性能分析与应用探讨[J].内蒙古石油化工，2008（7）
[3]孔繁峰《阻燃、耐火电缆常识及现场监理》 2011-06-01。
