阅读地质图的一般方法和步骤
阅读地质图的一般方法和步骤
阅读地质图的一般方法和步骤地质图是将沉积岩层、火成岩体、地质构造等各种地质体和地质现象，用一定图例表示在某种比例尺地形图上的一种图件。
地质图分为剖面地质图和平面地质图，在阅读时要分清是平面图还是剖面图，然后再根据以下步骤进行阅读分析：1．看图例、比例尺，通过图例可以了解图示地区出露哪些岩层及其新老关系。
看图例可以知道缩小的程度。
2．掌握岩层的新老关系分析图内的地质构造特征（1）若地层呈水平状态，并且从下到上依次由老到新连续排列，说明在相应地质年代里，地壳稳定，地理环境没有发生明显变化。
（如下图）（2）若地层出现倾斜甚至颠倒，说明地层形成后，因地壳水平运动使岩层发生褶皱，地层颠倒是因为地壳运动剧烈，岩层发生强烈褶皱所致。
（如下图）（3）若地层出现缺失，形成原因可能有：一是在缺失地层所代表的年代，发生了地壳隆起，使当地地势抬高，终止了沉积过程；二是当时开始有沉积作用，地壳隆起后，原沉积物被剥蚀完毕；三是当时、当地气候变化，没有了沉积物来源。
（如下图）（4）若侵蚀面上覆有新的岩层，说明是由该地地壳下沉或相邻地区上升形成的。
（如下图）（5）若地层中有侵入岩（或喷出岩）存在，说明周围岩层形成之后又发生了岩浆活动，岩浆活动晚于周围岩层的形成时代。
（如下图）3．分析图内的地形特征，有的地质平面图往往绘有等高线，可以据此分析山脉的延伸方向、分水岭所在、最高点、最低点、相对高差等。
若不带等高线，可以根据水系的分布来分析地形特点，一般河流总是从地势高处流向地势低处，根据河流流向可判断出地势的高低起伏状态。
例1：读某地地质剖面示意图，完成下列（1）~（3）题。
（1）依图示信息可推断，岩石的形成距今时间最短的应是a．a b．bc．f d.g（2）在图示岩层中最不可能发现生物化石的是a．a、b b．b、cc.c、d d．f、g（3）形成时间晚于x断层形成的岩石可能是a．a、f b．b、cc.c、d d．f、g【解析及参考答案】（1）读图发现该图为一地质剖面图。
地质图的阅读方法和步骤-新疆哈密市第十五中学高三实验班地理二轮复习培优教案
(2)若 发生褶皱，地层颠倒是因为地壳运动剧烈，岩层发生强烈褶皱所致(图2）。
(3)若地层出现缺失，形成原因可能有：一是在缺失地层所代 表的年代，发生了地壳隆起，使当地地势抬高，终止了沉积过程；二是当时开始有沉积作用，地壳隆起后，原沉积物被剥蚀完毕；三是当时、当地气候发生变化，没有了沉积物来源（图3）。
⑵剖面图显示，该地区 地层曾经发生过褶皱。据图分析，该区褶皱发生在哪一地层形成以后，哪一地层 形成之前？(以字母指代地层)
⑶比较断层M的左右两侧地层， 写出左侧缺失的地层。(写出字母)
⑷判断断层M与地层O形成的先后关系。
⑸根据该地层剖面，归纳该地区地壳演化过程中内外力地质作用的各种表现。
解析：本题组考查地质构造的相关知识，重在考查我们的图示分析、判断推理能力。第⑴题，C层为砂岩， 应为河湖沉积的产物，表示该区为陆地环境；E、F、G层分别为石灰岩、砂岩、页岩，分别对应于深海、河湖、浅海沉积的产物，说明从E层到F层海平面下降，从F层到G层海平面上升。第⑵题，图示B层到K层岩层倾斜，说明该地区在K地层形成后曾发生过褶皱。图示N层到P层岩层呈水平状态，说明褶皱发生于N地层形成之前。第⑶题，由图中看出，断层M的左右两侧地层，左侧缺失H、I、J、K层。第⑷题，图示显示N、O、P地层被断层M挫断，故地层O先形成，断层M后形成。第⑸题，根据该地层剖面所显示的地壳演化信息，内力作用表现主要有：褶皱、断层、地壳的升降运动；外力作用表现主要有：风化、侵蚀、搬运、堆积、固结成岩。
例1.沉积地层剖面以及其中的断层、褶皱等各种地质现象，就像一本地质历史教科书，记录了地壳发展、演化过程中发生的一系列事件，是我们了解地壳发展演化的窗口。读地层剖面示意图(图6)，回答下列问题。

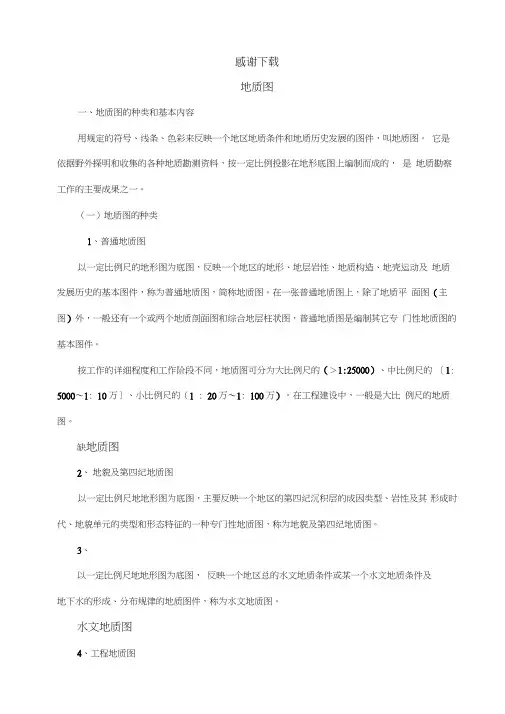

如何看地质图地质图
感谢下载地质图一、地质图的种类和基本内容用规定的符号、线条、色彩来反映一个地区地质条件和地质历史发展的图件，叫地质图。
它是依据野外探明和收集的各种地质勘测资料，按一定比例投影在地形底图上编制而成的，是地质勘察工作的主要成果之一。
（一）地质图的种类1、普通地质图以一定比例尺的地形图为底图，反映一个地区的地形、地层岩性、地质构造、地壳运动及地质发展历史的基本图件，称为普通地质图，简称地质图。
在一张普通地质图上，除了地质平面图（主图）外，一般还有一个或两个地质剖面图和综合地层柱状图，普通地质图是编制其它专门性地质图的基本图件。
按工作的详细程度和工作阶段不同，地质图可分为大比例尺的（＞1:25000）、中比例尺的〔1: 5000〜1: 10万〕、小比例尺的（1 : 20万〜1: 100万）。
在工程建设中，一般是大比例尺的地质图。
缺地质图2、地貌及第四纪地质图以一定比例尺地地形图为底图，主要反映一个地区的第四纪沉积层的成因类型、岩性及其形成时代、地貌单元的类型和形态特征的一种专门性地质图，称为地貌及第四纪地质图。
3、以一定比例尺地地形图为底图，反映一个地区总的水文地质条件或某一个水文地质条件及地下水的形成、分布规律的地质图件，称为水文地质图。
水文地质图4、工程地质图工程地质图是各种工程建筑物专用的地质图，如房屋建筑工程地质图、水库坝址工程地质图、铁路工程地质图等。
工程地质图一般是以普通地质图为基础，只是增添了各种与工程有关的工程地质内容。
如在地下洞室纵断面工程地质图上，要表示出围岩的类别、地下水量、影响地下洞室稳定性的各种地质因素等。
丄号堆庶風IS（二）地质图的基本内容1、平面地质图平面地质图又称为主图，是地质图的主体部分，主要包括:地理概况：图区所在的地理位置（经纬度、坐标线）、主要居民点（城镇、乡村所在地）、地形、 地貌特征等。
一般地质现象：地层、岩性、产状、断层等。
特殊地质现象：崩塌、滑坡，泥石流、喀斯特、泉及主要蚀变现象2、地质剖面图 在平面图上，选择一条至数条有代表性的图切剖面，以表示岩性、褶皱、断层的空间展布形态及产状、地貌特征等。
地质构造和地貌的读图技巧
地质构造和地貌的读图技巧
1. 确认图片的方向和比例尺。
了解这些信息可以帮助你更好地理解地形和地貌的特征。
2. 观察地形特征。
地形特征包括山脉、丘陵、平原和河流等，通过观察可以了解地形的高低差异和地形的形态特征。
3. 找到显著的地貌特征。
这些特征可能包括断层、峡谷、火山、陨石坑等，这些特征经常揭示着地质构造和地球历史的信息。
4. 寻找地层的变化和层理特征。
通过观察不同颜色和纹理的岩石，可以了解地层的变化情况，层理特征揭示了岩石的形成和沉积的方式。
5. 关注构造和断层的方向。
通过观察地层和构造的方向，可以推断出地球的构造特征，如板块运动和地震等。
6. 注意地貌和地质构造之间的关系。
地貌常常是地质构造的结果，通过观察地貌可以推断地质构造特征，相反通过了解构造特征也可以推断出地貌的形成。
如何读地质图图
如何读地质图一、目的要求学习地质图的基本知识；初步掌握阅读地质图的方法。
二、实验用品长山地区1:25 000地质图（附图），长江三峡地区地质图（附图），铅笔等。
三、实验内容与方法1. 地质图的一般知识①地质图的概念。
地质图是将各补不同地质体和地质现象（如沉积岩层、岩浆岩体、地质构造、矿产等）的分布和相互关系，用规定的图例和符号表示在某种比例尺地形图或平面图上的一种图件。
有时为了某种特殊的目的，着重表示某种地质现象的图件，称专门的地质图。
通过地质图我们可以判读该区的地层层序、岩石类型、地质构造、岩浆活动、地质发展历史及成矿规律等。
是帮助我们预测矿产、认识自然、改造自然的一种依据，因此，它是既有理论价值又有实际意义的综合性图件，是国家资源和地质工作最重要的资料。
②地质图的一般规格。
一幅正式的地质图应有统一的规格，除图幅本身外，还包括图名、比例尺、图例、编图单位、编图年月及编图人等，并附有综合地层柱状图和地质剖面图。
图名：一般放在图框正上方，用来表明本图幅所在地区及图的类型。
为了进一步表明该图所在的地理位置，一般在图框右上方注明图幅的接合表（有些图在图名下方注明）、图幅和国际代号，以便查图之用。
比例尺：一般数字比例尺放在图名之下；线条比例尺放在图框外正下方。
图例：用各种规定的颜色、花纹、符号等表示地层时代、岩性和户状等。
通常放在图框的右侧或下方。
地质年代按从新到老、自上而下排列：当放在图幅下方时，则自左至右排列。
且按沉积岩、岩浆岩、变质岩、构造符号等顺序绘制。
综合地层柱状图：一般放在地质图框外左侧。
地质剖面图：一般放在地质图框外正下方。
2．地质图的读图步骤不同类型的地质图所表示的内容有所差别，但读图步骤却基本相同的。
（1）首先读图框外的附件通过图名、方位及比例尺，了解图幅类型，方向、位置、区域面积及地质图的精度；通过图例了解各种符号、花纹的念意；通过综合地层柱状图了解该区出露地层的层序、岩性特征、厚度及接触关系等；通过地质剖面图大致了解该区的地质构造特征。
看懂地质图的“三部曲”，必会知识！
看懂地质图的“三部曲”，必会知识！把各种岩层和地质构造按照一定的比例投影在平面上，并用规定的颜色和符号来表示的图件，就是地质图。
从地质图上可以全面了解一个地区的地层顺序及时代、岩性特征、地质构造（褶皱、断层等）、矿产分布、区域地质特征等内容。
因此地质图是指导生产实践，进行区域地质、地理、自然环境研究的重要资料。
一般所说的地质图是指平面图，但也往往制成地质剖面图（实测或从平面图上按指定方向绘制），以便更清楚地反映地下地质情况。
根据生产或研究的需要，还可以制成专题的地质图，如水文地质图、工程地质图、第四纪地质图、岩相-古地理图、矿产分布图、构造纲要图、大地构造图等。
一、不同岩层产状在地质图上的表现岩层的产状包括三种情况，水平的、倾斜的、直立的；地形也有不同情况，平坦的、起伏的、沟谷纵横的。
由于岩层产状不同、地形起伏不同，岩层在地面或反映在地质图上的形状也不一样。
（一）水平岩层1.如果地形平坦，又未经河流切割，在地面上只能看见最新的岩层的顶面，表现在地质图上只有一种岩层。
如华北平原，在地面上只能看见松散沉积物的最上面的一层。
2.如果平坦地面经过河流下切，或者地面起伏很大，可以看到下面较老的岩层，其在地质图上的特点是：（1）岩层界线与等高线平行或重合；（2）同一岩层在不同地点的出露标高相同；（3）岩层的厚度等于顶面和底面的高度差。
（二）直立岩层除岩层走向有变化外，岩层界线在地质图上按岩层走向呈直线延伸，不受地形任何影响。
（三）倾斜岩层1.如果地形平坦，在地质图上岩层界线按其走向呈直线延伸。
2.如果地形有较大起伏（比方有山有谷），在地质图上岩层界线与等高线斜交，在沟谷和山脊处常常形成“V”字形弯曲，称“V”字形法则。
其弯曲程度与岩层倾角的大小和地形坡度的大小有关，即岩层倾角越小，V字形越紧闭；倾角越大，V字形越开阔。
地形起伏越大，弯曲形状越复杂；地形越平坦，弯曲度越小，甚至近于直线。
倾斜岩层的露头形状与地形起伏的关系如下：（1）岩层倾向与沟谷坡向相反，V字形尖端指向上游，但V字形弯曲度大于等高线的弯曲度；（2）岩层倾向与沟谷坡向相同，而岩层倾角大于沟谷坡度，V字形尖端指向下游；（3）岩层倾向与沟谷坡向相同，而岩层倾角与沟谷坡度一致，在沟谷两侧岩层露头互相平行；（4）岩层倾向与沟谷坡向相同，而岩层倾角小于沟谷坡度，V字形尖端指向上游，但V字形弯曲度小于等高线的弯曲度。
如何看地质图地质图
感谢下载地质图一、地质图的种类和基本内容用规定的符号、线条、色彩来反映一个地区地质条件和地质历史发展的图件，叫地质图。
它是依据野外探明和收集的各种地质勘测资料，按一定比例投影在地形底图上编制而成的，是地质勘察工作的主要成果之一。
（一）地质图的种类1、普通地质图以一定比例尺的地形图为底图，反映一个地区的地形、地层岩性、地质构造、地壳运动及地质发展历史的基本图件，称为普通地质图，简称地质图。
在一张普通地质图上，除了地质平面图（主图）外，一般还有一个或两个地质剖面图和综合地层柱状图，普通地质图是编制其它专门性地质图的基本图件。
按工作的详细程度和工作阶段不同，地质图可分为大比例尺的（＞1: 25000）、中比例尺的〔1: 5000〜1 : 10万〕、小比例尺的（1: 20万〜1 : 100 万）。
在工程建设中，一般是大比例尺的地质图。
缺地质图2、地貌及第四纪地质图以一定比例尺地地形图为底图，主要反映一个地区的第四纪沉积层的成因类型、岩性及其形成时代、地貌单元的类型和形态特征的一种专门性地质图，称为地貌及第四纪地质图。
3、水文地质图以一定比例尺地地形图为底图，反映一个地区总的水文地质条件或某一个水文地质条件及地下水的形成、分布规律的地质图件，称为水文地质图。
水文地质图4、工程地质图工程地质图是各种工程建筑物专用的地质图，如房屋建筑工程地质图、水库坝址工程地质 图、铁路工程地质图等。
工程地质图一般是以普通地质图为基础，只是增添了各种与工程有关 的工程地质内容。
如在地下洞室纵断面工程地质图上，要表示出围岩的类别、地下水量、影响 地下洞室稳定性的各种地质因素等。
（二）地质图的基本内容 1、平面地质图9r| JA ®也卫曲丄砒凶* ■ IAtaHnstuvieffiE* B E *”1- T 也绸*匚口 鼻眉$區狂应工程倉质剖酉?二胃:r rum 及C f U ，"B z .x平面地质图又称为主图，是地质图的主体部分，主要包括：地理概况：图区所在的地理位置（经纬度、坐标线）、主要居民点（城镇、乡村所在地）、地形、 地貌特征等。
7阅读地质图
2、层倾角与坡向相同，倾角小于坡角
（三）倾斜岩层在地质图上的表现特征
1、地质图上一般用产状符号标出倾斜岩层的产状。
水平岩层
直立岩层
倾斜岩层
倒转岩层
2、在地形高低起伏地区，倾斜岩层的地质界线与等高线相 交，并在山坡和山谷处弯曲成“V”字形，其规律受岩层倾角 大小、岩层倾向及地面坡度的关系所确定，称“V”字形法则：
熟悉图例是读图的基础。首先要熟悉图幅所使用的各种 地质符号，从图例可以了解图区出露的地层及其时代、顺序， 地层间有无间断，以及岩石类型，时代等。读图例时，最好 与图幅地区的综合地层柱状图结合起来读，了解地层时代顺 序和它们之间的接触关系(整合或不整合)。
在阅读地质内容之前应先分析一下图区的地形特征。 在比例尺较大(如大于1：50000)的地形地质图上，从等高 线形态和水系可了解地形特点。在中小比例尺(1：10万一1： 50万)地质图上，一般无等高线，可根据水系分布，山峰标 高的分布变化，认识地形的特点。
构造符号的图例放在地层、岩石图例之后，一般排列 顺序是：地质界线、褶皱轴迹 (构造图中才有)、断层，除 断层线用红色线外，其余都用黑色线，对于地层界线和断 层界线，其实测与推断的应有区别。 凡图幅内存在的和表示出的地层、岩石，构造及其他 地质现象就应无遗漏地有图例，图内没有的就不能列上图 例。地形图的图例一般不标注在地质图上。 图框外左上侧注明编图单位，右上侧写明编图日期， 下方左侧注明编图单位，技术负责人及编图人，右侧注上 引用的资料(如图件)单位、编制者及编制日期。或者将上 述内容列绘成“责任表”放在图框外右下方。 在小比例尺图上要画上经纬度以表明其地理位臵。如 果地质图是地形图国际地图分幅中的一幅，则应按该地形 图一样用其图名和分幅图号。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
阅读地质图的一般方法和步骤
地质图是将沉积岩层、火成岩体、地质构造等各种地质体和地质现象，用一定图例表示在某种比例尺地形图上的一种图件。
地质图分为剖面地质图和平面地质图，在阅读时要分清是平面图还是剖面图，然后再根据以下步骤进行阅读分析：
1．看图例、比例尺，通过图例可以了解图示地区出露哪些岩层及其新老关系。
看图例可以知道缩小的程度。
2．掌握岩层的新老关系分析图内的地质构造特征
（1）若地层呈水平状态，并且从下到上依次由老到新连续排列，说明在相应地质年代里，地壳稳定，地理环境没有发生明显变化。
（如下图）
（2）若地层出现倾斜甚至颠倒，说明地层形成后，因地壳水平运动使岩层发生褶皱，地层颠倒是因为地壳运动剧烈，岩层发生强烈褶皱所致。
（如下图）
（3）若地层出现缺失，形成原因可能有：一是在缺失地层所代表的年代，发生了地壳隆起，使当地地势抬高，终止了沉积过程；二是当时开始有沉积作用，地壳隆起后，原沉积物被剥蚀完毕；三是当时、当地气候变化，没有了沉积物来源。
（如下图）
（4）若侵蚀面上覆有新的岩层，说明是由该地地壳下沉或相邻
地区上升形成的。
（如下图）
（5）若地层中有侵入岩（或喷出岩）存在，说明周围岩层形成之后又发生了岩浆活动，岩浆活动晚于周围岩层的形成时代。
（如下图）
3．分析图内的地形特征，有的地质平面图往往绘有等高线，可以据此分析山脉的延伸方向、分水岭所在、最高点、最低点、相对高差等。
若不带等高线，可以根据水系的分布来分析地形特点，一般河流总是从地势高处流向地势低处，根据河流流向可判断出地势的高低起伏状态。
例1：读某地地质剖面示意图，完成下列（1）~（3）题。
（1）依图示信息可推断，岩石的形成距今时间最短的应是
a．a b．b
c．f d.g
（2）在图示岩层中最不可能发现生物化石的是
a．a、b b．b、c
c.c、d d．f、g
（3）形成时间晚于x断层形成的岩石可能是
a．a、f b．b、c
c.c、d d．f、g
【解析及参考答案】（1）读图发现该图为一地质剖面图。
图中地层中有喷出岩f存在，说明周围岩层形成之后又发生了岩浆活动，岩浆活动晚于周围岩层形成时代,所以（1）题c为正确答案。
（2）生物化石存在于沉积岩中，沉积岩的特点是岩层呈层分布，根据这一特点，可以判断图中a、b、c、d、e岩层属于沉积岩，可能找到化石；而f、g岩层属于岩浆岩，不可能找到化石，所以（2）题正确答案为d。
（3）x断层把b、c、d、e、g岩层破坏，使这些岩层出现明显断裂面，说明x断层形成时间晚于b、c、d、e、g岩层，而a岩层位于上部，且完好无损，推测其形成时间可能晚于x断层，而f岩层又把a岩层破坏，所以f岩层形成比a岩层还要晚。
答案a正确。
1．这里的地壳运动和外力作用的状况。
（提示：该地地质构造的特点，构造顶部缺失的原因，以及上覆岩层的形成等。
）2．如果在这里修建一条东西向的地下隧道，应该选择甲地还是乙地？（提示：从工程的安全性、稳定性及地下水运动等方面加以考虑。
）
【解析参考答案】（1）从图中可以看出：这里的沉积岩层有明显的弯曲变形，即这里曾经发生地壳运动，形成了褶皱。
并且我们看到褶皱（背斜）的顶部缺失，究其原因是由于外力的侵蚀作用造成的。
褶皱构造的上覆岩层是由于外力的沉积作用形成的。
说明这一地区先是地壳运动，使地面褶皱隆起，外力作用以侵蚀作用为主，
以后地壳下沉或相邻地区抬升，使地表外力作用以沉积作用为主。
（2）向斜由于极易储存地下水，如在这里开挖隧道，有可能变成水道，从隧道工程的安全性、稳定性及地下水运动等方面考虑，隧道应选择修建在背斜位置，即在甲位置。
（作者单位青海民族大学）。
