阅读地质图的一般方法和步骤
阅读地质图的一般方法和步骤地质图是将沉积岩层、火成岩体、地质构造等各种地质体和地质现象，用一定图例表示在某种比例尺地形图上的一种图件。
地质图分为剖面地质图和平面地质图，在阅读时要分清是平面图还是剖面图，然后再根据以下步骤进行阅读分析：1．看图例、比例尺，通过图例可以了解图示地区出露哪些岩层及其新老关系。
看图例可以知道缩小的程度。
2．掌握岩层的新老关系分析图内的地质构造特征（1）若地层呈水平状态，并且从下到上依次由老到新连续排列，说明在相应地质年代里，地壳稳定，地理环境没有发生明显变化。
（如下图）（2）若地层出现倾斜甚至颠倒，说明地层形成后，因地壳水平运动使岩层发生褶皱，地层颠倒是因为地壳运动剧烈，岩层发生强烈褶皱所致。
（如下图）（3）若地层出现缺失，形成原因可能有：一是在缺失地层所代表的年代，发生了地壳隆起，使当地地势抬高，终止了沉积过程；二是当时开始有沉积作用，地壳隆起后，原沉积物被剥蚀完毕；三是当时、当地气候变化，没有了沉积物来源。
（如下图）（4）若侵蚀面上覆有新的岩层，说明是由该地地壳下沉或相邻地区上升形成的。
（如下图）（5）若地层中有侵入岩（或喷出岩）存在，说明周围岩层形成之后又发生了岩浆活动，岩浆活动晚于周围岩层的形成时代。
（如下图）3．分析图内的地形特征，有的地质平面图往往绘有等高线，可以据此分析山脉的延伸方向、分水岭所在、最高点、最低点、相对高差等。
若不带等高线，可以根据水系的分布来分析地形特点，一般河流总是从地势高处流向地势低处，根据河流流向可判断出地势的高低起伏状态。
例1：读某地地质剖面示意图，完成下列（1）~（3）题。
（1）依图示信息可推断，岩石的形成距今时间最短的应是a．a b．bc．f d.g（2）在图示岩层中最不可能发现生物化石的是a．a、b b．b、cc.c、d d．f、g（3）形成时间晚于x断层形成的岩石可能是a．a、f b．b、cc.c、d d．f、g【解析及参考答案】（1）读图发现该图为一地质剖面图。
18 阅读地质图13.5.13
三、地质图包括的其它内容及格式 1.图名——一般用地名来命名。 2.比例尺——是表明图上距离与实地距离的一种比例关系的 尺度。一般用文字、数字或线条比例尺表示。 由于研究目的、任务不同，采用不同精度的地形图为 底图，精度要求愈高，比例尺愈大：
小比例尺 1：100万～1：10万 ； 中比例尺 1：5万～1：1万 ； 大比例尺 1：几千 ；
3.图例——将地质图中 表示各种地质体的符号、 代号、颜色及线条等放 在小长方块中，加以说 明，并按一定顺序排列 于图幅的右侧方。
四、 地质图的阅读方法
（一）阅读步骤 1.看图名及比例尺：了解地理位臵、范围大小及精度要求。 2.阅读图示及图例：了解各时代地层、岩性、构造及色标情 况。 3.阅读图上内容：了解整体地层、岩体及构造的分布情况。 4.根据工作需要，详细阅读自己所要了解的某地某方面的内 容及特征。 （二）阅读细则 1、地层的分布特征 首先通过阅读图例、 综合柱状图，了解地层 新、老顺序、接触关系、 岩性、化石等特征及色 标，然后从地质图上观 察各地层的分布特征及 产状。
第七章阅读地质图
甘肃交通职业技术学院 宋允玲
地形图和地形地质图
地形图：是由各种表现地形和地物的线条及符号构成，是按照
一定的比例、图式绘制的水平投影图。
地形图除表示地物的平面位臵外，还同时反映地势起伏。
地形地质图：是反映一个地区地形及地质情况的综合图纸。它
是在地形图上用不同的颜色（或花纹）及规定符号，按 比例尺缩小把地表上各种地质体垂直投影到水平面上的 一种图件。 地形地质图除可以反映地表地质体和地质构造的分布 外，还可以反映一定深度下地质体的延伸情况和图幅 地区的地壳发展史。
2、褶皱构造在地质图上的表现特征，根据地层的 展布情况进行分析读图： (1)背斜是核部为老地层，两翼为新地层。 (2)向斜是核部为新地层，两翼为老地层。 (3)倒转褶皱是岩层向同一方向倾斜，地层 出现重复。 3、断层在地质图上的表示方法 一般用红色线条或粗体黑线表示： (1)正断层 (2)逆断层 (3)平移断层
阅读地质图PPT课件
3.按断层面走向与褶曲轴走向的关系分类
• 纵断层、横断层、斜断层
• 4.按断层力学性质分类
• 压性断层、张性断层、扭性断层
2021/3/12 22
2021/3/12 23
（三）断层存在的判别
1.构造线标志 2.岩层分布标志 3.断层的伴生现象
• 擦痕、阶步和摩擦镜面；构造岩；牵引现象
4.地貌标志：断层崖、断层三角面、串珠状泉、低洼地形等
2021/3/12 25
走向断层造成的地层重复与缺失
2021/3/12 26
走向断层造成的地层重复与缺失
2021/3/12 27
地质年代
一、绝对年代法
二、相对年代法
• （一）地层层序法
正常、倒转、标准地层剖面
鉴定地层新老关系的方法：标准地层剖面、层面构造(泥裂、波痕等)
• (二)生物演化律：简单复杂、低级高级、化石
（四）断层运动方向的判别
• 地层时代 • 地层界线 • 断层伴生现象
2021/3/12 24
岩层重复或缺失
• 断倾岩倾向同，断角大于岩角，正断岩层缺失，逆断 岩层重复，下降盘新地层。
• 断倾岩倾向同，断角小于岩角，正断岩层重复，逆断 岩层缺失，上升盘新地层。
• 断倾岩倾向反，断角岩角不论，正断岩层重复，逆断 岩层缺失，下降盘新地层。
一、地质图的种类
（1）普通地质图 （2）构造地质图 （3）第四纪地质图 （4）基岩地质图 （5）水文地质图 （6）工程地质图:桥梁工程地质平面图，纵剖面图
2021/3/12 33
中国地质图
2021/3/12 34
中国水文地质图
2021/3/12 35
中国新构造图
2021/3/12 36
• 纵断层、横断层、斜断层
• 4.按断层力学性质分类
• 压性断层、张性断层、扭性断层
2021/3/12 22
2021/3/12 23
（三）断层存在的判别
1.构造线标志 2.岩层分布标志 3.断层的伴生现象
• 擦痕、阶步和摩擦镜面；构造岩；牵引现象
4.地貌标志：断层崖、断层三角面、串珠状泉、低洼地形等
2021/3/12 25
走向断层造成的地层重复与缺失
2021/3/12 26
走向断层造成的地层重复与缺失
2021/3/12 27
地质年代
一、绝对年代法
二、相对年代法
• （一）地层层序法
正常、倒转、标准地层剖面
鉴定地层新老关系的方法：标准地层剖面、层面构造(泥裂、波痕等)
• (二)生物演化律：简单复杂、低级高级、化石
（四）断层运动方向的判别
• 地层时代 • 地层界线 • 断层伴生现象
2021/3/12 24
岩层重复或缺失
• 断倾岩倾向同，断角大于岩角，正断岩层缺失，逆断 岩层重复，下降盘新地层。
• 断倾岩倾向同，断角小于岩角，正断岩层重复，逆断 岩层缺失，上升盘新地层。
• 断倾岩倾向反，断角岩角不论，正断岩层重复，逆断 岩层缺失，下降盘新地层。
一、地质图的种类
（1）普通地质图 （2）构造地质图 （3）第四纪地质图 （4）基岩地质图 （5）水文地质图 （6）工程地质图:桥梁工程地质平面图，纵剖面图
2021/3/12 33
中国地质图
2021/3/12 34
中国水文地质图
2021/3/12 35
中国新构造图
2021/3/12 36
2.3阅读地质图
第36页，共63页。
4．在地质图上分析褶皱构造的方法
第37页，共63页。
褶皱描述
褶皱的描述包括以下内容：褶皱名称(地 名加褶皱类型)、分布地点及范围、延伸 方向、核部及两翼地层、两翼产状及其变 化、转折端形状、褶皱的位态分类、次级 褶皱特征、与周围其它构造的关系以及褶 皱形成时代等。
第38页，共63页。
第22页，共63页。
2.3.4 地质图的阅读和分析
(一)目的与要求 学会阅读地质图的一般步骤和方
法；掌握各种岩层产状、接触关系在地质 图上的表现特征；掌握褶皱构造、断裂构 造、岩浆岩体在地质图上的表现特征。 (二)主要内容 地质图的一般知识及读图方法步骤；
在地质图上分析岩层产状、接触关系、褶皱、 断裂构造等。
(3)直立岩层在地质图上的表现，无论地形 平坦或高低起伏与否，其岩层界线皆呈直 线延伸，不受地形影响。
第32页，共63页。
第33页，共63页。
3．岩层接触关系在地质图上的表现
(1)整合接触 在地质图上表现为岩层时代延 续，产状一致，岩层界线彼此平行延伸。 (2)平行不整合接触 表现为上下两套岩层产 状一致，岩层界线平行排列，其间有地层 缺失，即岩层时代不延续。
第16页，共63页。
山脊与山谷等高线特征
第17页，共63页。
（5）．河流 当等高线经过河流时，不能 垂直横过河流，必须沿着河岸绕向上游， 然后越过河流再折向下游离开河岸。
第18页，共63页。
3.地物符号
地形图中各种地物是以不同符号表示出来的，有 以下三种：
（1）比例符号 是将实物按照图的比例尺直接 缩绘在图上的相似图形，所以也称为轮廓符号。
第21页，共63页。
4.了解比例尺 从比例尺可了解图面积的大 小，地形图的精度以及等高线的距离。
4．在地质图上分析褶皱构造的方法
第37页，共63页。
褶皱描述
褶皱的描述包括以下内容：褶皱名称(地 名加褶皱类型)、分布地点及范围、延伸 方向、核部及两翼地层、两翼产状及其变 化、转折端形状、褶皱的位态分类、次级 褶皱特征、与周围其它构造的关系以及褶 皱形成时代等。
第38页，共63页。
第22页，共63页。
2.3.4 地质图的阅读和分析
(一)目的与要求 学会阅读地质图的一般步骤和方
法；掌握各种岩层产状、接触关系在地质 图上的表现特征；掌握褶皱构造、断裂构 造、岩浆岩体在地质图上的表现特征。 (二)主要内容 地质图的一般知识及读图方法步骤；
在地质图上分析岩层产状、接触关系、褶皱、 断裂构造等。
(3)直立岩层在地质图上的表现，无论地形 平坦或高低起伏与否，其岩层界线皆呈直 线延伸，不受地形影响。
第32页，共63页。
第33页，共63页。
3．岩层接触关系在地质图上的表现
(1)整合接触 在地质图上表现为岩层时代延 续，产状一致，岩层界线彼此平行延伸。 (2)平行不整合接触 表现为上下两套岩层产 状一致，岩层界线平行排列，其间有地层 缺失，即岩层时代不延续。
第16页，共63页。
山脊与山谷等高线特征
第17页，共63页。
（5）．河流 当等高线经过河流时，不能 垂直横过河流，必须沿着河岸绕向上游， 然后越过河流再折向下游离开河岸。
第18页，共63页。
3.地物符号
地形图中各种地物是以不同符号表示出来的，有 以下三种：
（1）比例符号 是将实物按照图的比例尺直接 缩绘在图上的相似图形，所以也称为轮廓符号。
第21页，共63页。
4.了解比例尺 从比例尺可了解图面积的大 小，地形图的精度以及等高线的距离。

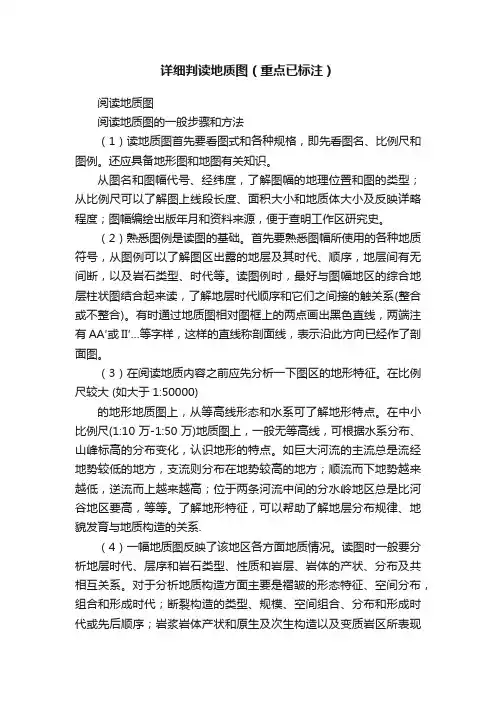

详细判读地质图（重点已标注）
详细判读地质图（重点已标注）阅读地质图阅读地质图的一般步骤和方法（1）读地质图首先要看图式和各种规格，即先看图名、比例尺和图例。
还应具备地形图和地图有关知识。
从图名和图幅代号、经纬度，了解图幅的地理位置和图的类型；从比例尺可以了解图上线段长度、面积大小和地质体大小及反映详略程度；图幅编绘出版年月和资料来源，便于查明工作区研究史。
（2）熟悉图例是读图的基础。
首先要熟悉图幅所使用的各种地质符号，从图例可以了解图区出露的地层及其时代、顺序，地层间有无间断，以及岩石类型、时代等。
读图例时，最好与图幅地区的综合地层柱状图结合起来读，了解地层时代顺序和它们之间接的触关系(整合或不整合)。
有时通过地质图相对图框上的两点画出黑色直线，两端注有AA′或II′…等字样，这样的直线称剖面线，表示沿此方向已经作了剖面图。
（3）在阅读地质内容之前应先分析一下图区的地形特征。
在比例尺较大 (如大于1:50000)的地形地质图上，从等高线形态和水系可了解地形特点。
在中小比例尺(1:10万-1:50万)地质图上，一般无等高线，可根据水系分布、山峰标高的分布变化，认识地形的特点。
如巨大河流的主流总是流经地势较低的地方，支流则分布在地势较高的地方；顺流而下地势越来越低，逆流而上越来越高；位于两条河流中间的分水岭地区总是比河谷地区要高，等等。
了解地形特征，可以帮助了解地层分布规律、地貌发育与地质构造的关系.（4）一幅地质图反映了该地区各方面地质情况。
读图时一般要分析地层时代、层序和岩石类型、性质和岩层、岩体的产状、分布及共相互关系。
对于分析地质构造方面主要是褶皱的形态特征、空间分布，组合和形成时代；断裂构造的类型、规模、空间组合、分布和形成时代或先后顺序；岩浆岩体产状和原生及次生构造以及变质岩区所表现的构造特征等等。
读图分析时，可以边阅读，边记录，边绘示意剖面图或构造纲要图。
(5).在掌握全区地质轮廓的基础上，再对每一个局部构造进行分析：（1）开始时最好从图中老岩层着手，逐步向外扩展，以免茫无头绪；（2）对每一种构造形态，包括褶曲、断层、不整合、火成岩体等逐一详加分析。
道路养护与管理专业《阅读地质图》
阅读地质图
第一页，共五页。
一、地质图阅读步骤
1.看图名和比例尺 2.阅读图示及图例 3.阅读图上内容 4.根据工作需要阅读
5.具体分析
第二页，共五页。
二、宁陆河地区地质图分析
宁陆河地区地质图
宁陆河地区综合柱状图
第三页，共五页。
二、宁陆河地区地质图分析
1. 图名：宁陆河地区地质图，比例尺：
2. 图例：有等高线、河流、各时代地层、岩性、构造及色标等情况。 3.阅读图上内容 〔1〕本区最低处在东南部宁陆河谷，高程约300多m，最高点在二龙山顶，高程达800多m，全区最大
〔4〕 区内有三条断层。F1断层正断层 F2断层走向与岩层走向平行，倾向一致，但岩层倾角大于断层倾角，为逆断层。
F3为平推断层。
第四页，共五页。
内容总结
阅读地质图。二、宁陆河地区地质图分析。宁陆河地区地质图
宁陆河地区综合柱状图。1. 图
名：宁陆河地区地质图，比例尺：。2. 图例：有等高线、河流、各时代地层、岩性、构造及色标等情况。〔1〕
本区最低处在东南部宁陆河谷，高程约300多m，最高点在二龙山顶，高程达800多m，全区最大相对高差近500m
。宁陆河在十里沟以北地区，从北向南流，至十里沟附近，折向东南
第五页，共五页。
相对高差近500m。宁陆河在十里沟以北地区，从北向南流，至十里沟附近，折向东南 。 〔2〕本区出露地层有：志留系(S)、泥盆系上统(D8)、二叠系(P)，中下三叠系(T1-2) 、辉绿岩墙(vL)、
侏罗系(J)、白垩系(K)及第四系(Q)
〔3〕 宁陆河地区有三个褶曲构造，即十里沟背斜褶曲
第一页，共五页。
一、地质图阅读步骤
1.看图名和比例尺 2.阅读图示及图例 3.阅读图上内容 4.根据工作需要阅读
5.具体分析
第二页，共五页。
二、宁陆河地区地质图分析
宁陆河地区地质图
宁陆河地区综合柱状图
第三页，共五页。
二、宁陆河地区地质图分析
1. 图名：宁陆河地区地质图，比例尺：
2. 图例：有等高线、河流、各时代地层、岩性、构造及色标等情况。 3.阅读图上内容 〔1〕本区最低处在东南部宁陆河谷，高程约300多m，最高点在二龙山顶，高程达800多m，全区最大
〔4〕 区内有三条断层。F1断层正断层 F2断层走向与岩层走向平行，倾向一致，但岩层倾角大于断层倾角，为逆断层。
F3为平推断层。
第四页，共五页。
内容总结
阅读地质图。二、宁陆河地区地质图分析。宁陆河地区地质图
宁陆河地区综合柱状图。1. 图
名：宁陆河地区地质图，比例尺：。2. 图例：有等高线、河流、各时代地层、岩性、构造及色标等情况。〔1〕
本区最低处在东南部宁陆河谷，高程约300多m，最高点在二龙山顶，高程达800多m，全区最大相对高差近500m
。宁陆河在十里沟以北地区，从北向南流，至十里沟附近，折向东南
第五页，共五页。
相对高差近500m。宁陆河在十里沟以北地区，从北向南流，至十里沟附近，折向东南 。 〔2〕本区出露地层有：志留系(S)、泥盆系上统(D8)、二叠系(P)，中下三叠系(T1-2) 、辉绿岩墙(vL)、
侏罗系(J)、白垩系(K)及第四系(Q)
〔3〕 宁陆河地区有三个褶曲构造，即十里沟背斜褶曲
阅读地质图ppt课件
月山～云山剖面图
剖面图两端的同一高度上注明剖面方向(用方位角表示)。 剖面所经过的山岭、河流、城镇等地名应注明在剖面的上面 所在位置。为醒目美观，最好把方向、地名排在同一水平位 置上。
剖面图的放置一般南端在右边，北端在左边，东右西左， 南西和北西在左边，北东和南东端在右边。
剖面图与地质图所用的地层符号、色谱应该一致。如剖面 图与地质图在一幅图上，地层图例可以省去。
地质图阅读
地质图的基本知识及读水平岩层地质图
目的要求
1、明确地质图的概念，了解地质图的图式规格；
2、了解阅读地质图的一般步骤和方法；
3、掌握水平岩层在地质图上的表现特征；
4、掌握倾斜岩层在地质图上的特征，学会用走向线法 求岩层产状的方法；
5、掌握地层接触关系在地质图上的表现特征；学会绘 制倾斜岩层地质剖面图的方法。
剖面图内一般不要留有空白。地下的地层分布、序、构造 特征推断绘出。
3．地层柱状图
正式的地质图或地质报告中常附有工作区的地层综合柱状 图。
地层柱状图可以附在地质图的左边，也可以绘成单独一幅 图。比例尺可根据反映地层详细程度的要求和地层总厚度而 定。图名书写于图的上方，一般标为“x x地区综合地层柱状 图”。
☆
比例尺又称缩尺，用以表明图幅反映实际地质情况的详 细程度。地质图的比例尺与地形图或地图的比例尺一样，有 数字比例尺和线条比例尺。比例尺一般注于图框外上方图名 之下或下方正中位置。如：
1：20000和
图例是一张地质图不可缺少的部分。不同类型的地质图 各有所表示的地质现象的图例。普通地质图的图例是用各种 规定的颜色和符号来表明地层、岩体时代和性质。图例通常 是放在图框外的右边或下边，也可放在图框内足够安排图例 的空白处。图例要按一定顺序排列，一般按地层、岩石和构 造这样的顺序排列，并在它们前面写上“图例”二字。 ·
阅读地质图(全)
一）（地形）地质图的概念 地形地质图是反映一个地区的地形、地物及岩层分布情 况的图件。它是一种投影图，是将各种地质体与地表面的交 线及地形等高线投影到水平面上所形成的图件。基岩地质图 也是地形地质图的一种，它是将盖层（第四系覆盖层）揭去， 反映基岩各种地质现象的图件。 二）（地形）地质图主要内容 地形地质图是以地形图为底图，通过地质调查及地质勘探编 制而成的。图中反映的主要内容有：
四、阅读地质图
（－）读图步骤及注意事项
4．阅读岩层的分布、新老关系、产状及其与地形的关系， 分析地质构造。地质构造有两种不同的分析方法。一种是根据 图例和各种地质构造所表现的形式，先了解地区总体构造的基 本特点，明确局部构造相互间的关系，然后对单个构造进行具 体分析，另一种是先研究单个构造，然后结合单个构造之间的 相互关系，进行综合分析，最后得出整个地区地质构造的结论。 两者并无实质性的区别，可以得出相同的分析结论。
1．地形地物
主要有地形等高线、地面建筑物、构筑物、地表水体、公路、 铁路、桥梁、车站、三角测量点、高压线等。
二）（地形）地质图主要内容
2．地质界线
主要包括各时代的地层界线（系、统、组）、不（假）整合面界线、 标志层、矿层露头线、褶曲轴线、断层线及岩层产状等。
各种地质界线必须注明其代号或名称，如地层系统编号、标志层 及矿层编号、褶曲及断层名称等，对有火成岩或岩溶陷落柱出露的 地区，应圈定其在地表或基岩面上的分布范围。 3．勘探工程
四、褶皱在地质图上的表现
1、水平褶曲 倾伏褶曲
褶曲在地形起伏较大的地质图上的特征
当地形平坦时，若地层界线出现弯曲，说明 该处存在一倾伏的褶曲构造。当地形起伏较大 时，单斜构造也会出现地层界线的弯曲。所以， 地形地质图上的地层界线的弯曲可能是褶曲存 在的标志，也可能是单斜构造存在的标志，但 根据以下几点，可以区分开来。 （1）根据岩层的产状 单斜构造受地形的影响， 虽然地层界线发生弯曲，但岩层的产状各处保 持不变，而褶曲构造岩层的产状则发生变化， 即各处的产状是不一致的
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一定的规律，这一规律称为“V”字形法 则
1、倾向反，同弯曲且 曲率小。
当岩层倾向与地面坡向相 反时，则露头线与地形等高 线呈相同方向的弯曲，露头 线的弯曲程度小于地形等高 线的弯曲程度。
即在山谷处，露头线为一 尖端指向上游的“V”字形， 在山脊处为一尖端指向山下 的“V”字形。
（二）地质图的符号
2．岩石符号
岩石符号是用来表示岩浆岩、沉积岩和变质岩的符号，由反映岩 石成因特征的花纹及点线组成。在地质图上，这些符号画在什么地 方，表示这些岩石分布到什么地方。三大类主要岩石的符号，见附 录二。
3．地质构造符号
地质构造符号，是用来说明地质构造的。组成地壳的岩 层，经构造变动形成各种地质构造，这就不仅要用岩层产 状符号表明岩层变动后的空间形态，而且要用褶曲轴、断 层线、不整合面等符号说明这些构造的具体位置和空间分 布情况。常见的主要地质构造符号，见附录三。
地形地质图是以地形图为底图，通过地质调查及地质勘探编 制而成的。图中反映的主要内容有：
1．地形地物
主要有地形等高线、地面建筑物、构筑物、地表水体、公路、 铁路、桥梁、车站、三角测量点、高压线等。
阅读地质图全
二）（地形）地质图主要内容
2．地质界线
主要包括各时代的地层界线（系、统、组）、不（假）整合面界线、 标志层、矿层露头线、褶曲轴线、断层线及岩层产状等。
第三节 阅读地质图(geological map)
一、地质图的种类
一幅完整折地质图应包括平面图、剖面图和柱状图
地质平面图—平面图是反映地表地质条件的图。
它一般是通过野外地质勘测工作，直接填绘到地形图 上编制出来的。
地质剖面图—剖面图是反映地表以下某一断面
地持条件的图。它可以通过野外测绘或勘探工作编制，
也可以在室内根据地质平面图来编制。
地层柱状图——综合地层柱状图综合反映一
个地区各地质年代的地层特征、厚度和接触关系等。
阅读地质图全
第三节 阅读地质图
•一、地质图
地质平面图全面地反映了一个地区的地质 条件，是最基本的图件。
地质剖面图是配合平面图，反映一些重要 部位的地质条件，它对地层层序和地质构 造现象的反映比平面图更清晰、更直观， 因此，一般地质平面图都附有剖面图
地层时代符号、色标，岩性符号阅读及地质第图四全 纪成因分类符号，见附录一。
二、地质图的规格和符号
（二）地质图的符号
2．岩石符号
岩石符号是用来表示岩浆岩、沉积岩和变质岩的符号，由反映岩 石成因特征的花纹及点线组成。在地质图上，这些符号画在什么地 方，表示这些岩石分布到什么地方。三大类主要岩石的符号，见附 录二。
阅读地质图全
一）（地形）地质图的概念
地形地质图是反映一个地区的地形、地物及岩层分布情 况的图件。它是一种投影图，是将各种地质体与地表面的交 线及地形等高线投影到水平面上所形成的图件。基岩地质图 也是地形地质图的一种，它是将盖层（第四系覆盖层）揭去， 反映基岩各种地质现象的图件。
二）（地形）地质图主要内容
第三节 阅读地质图
•一、地质图
普通地质图（地质图）—用来表示地层、岩性和
地质构造条件的地质图
地貌及第四纪地质图—专门表示第四纪沉积层的第
四纪地质图
工程地质图——服务于各种工程建设 水文地质图——地下水条件
地质图是地质工作的最基本图件，各种专门性的地
质图一般都是在地质图的基础上绘制出来的
阅读地质图全
阅读地质图全
三、各种地质界面在地质图上的表现
一）水平构造
在地形地质图上， 水平岩层的露头线形 态完全受地形等高线 的控制，表现为随地 形等高线的弯曲而弯 曲
阅读地质图全
各种地质界面在地质图上的表现
二）直立构造
直立岩层的露头线为 一条直线，它顺着地层 的走向延伸，其形态不 受地形等高线的影响
阅读地质图全
阅读地质图全
பைடு நூலகம்
二、地质图的规格和符号 〔一）地质图的规格
地质平面图应有图名、图例、比例尺、编制单位和编 制日期等。
在地质图的图例中，从新地层到老地层，严格要求自 上而下或自左到右顺次排列。
比例尺的大小反映了图的精细程度，比例尺越大，图 的精度越高，对地质条件的反映也越详细、越准确。
阅读地质图全
二、地质图的规格和符号
（二）地质图的符号
地质图是根据野外地质勘测资料在地形图上填绘编制而成的。它除了应 用地形图的轮廓和等高线外，还需要用各种地质符号来表明地层的岩性、 地质年代和地质构造情况。所以，要分析和阅读地质图，了解地质图所表 达的具体内容，就需要了解和认识常用的各种地质符号。
1．地层年代符号
在小于1：100，000的地质图上，沉积地层的年代是采用国际通 用的标准色来表示的，在彩色的底子上，再加注地层年代和岩性符 号。在每一系中，又用淡色表示新地层，深色表示老地层。岩浆岩 的分布一般用不同的颜色加注岩性符号表示。在大比例的地质图上， 多用单色线条或岩石花纹符号再加注地质年代符号的方法表示。当 基岩被第四纪松散沉积层覆盖时，在大比例的地质图上，一般根据 沉积层的成因类型，用第四纪沉积成因分类符号表示
各种地质界线必须注明其代号或名称，如地层系统编号、标志层 及矿层编号、褶曲及断层名称等，对有火成岩或岩溶陷落柱出露的 地区，应圈定其在地表或基岩面上的分布范围。
3．勘探工程
包括所有的钻孔、探槽、探井、探巷、井筒位置、老窑位置和范围。
4．其他
包括经纬线、指北方向、井田边界、剖面线、勘探线及其编号、井 筒标高、矿体采掘范围、最高洪水位线、图名、图签、图例和比例 尺等。
直立构造
三）倾斜构造
在地形地质图上，倾斜岩层的露头线形 态表现为与地形等高线斜交，呈“V”字形 弯曲，并受地形起伏和岩层产状的控制。
一般情况下，地形起伏越大，露头线的 弯曲幅度越大，反之越小；岩层的倾角越 小，露头线的弯曲幅度越大，受地形等高 线的影响越大，反之越小。
露头线的弯曲形态与地形等高线之间有
3．地质构造符号
地质构造符号，是用来说明地质构造的。组成地壳的岩 层，经构造变动形成各种地质构造，这就不仅要用岩层产 状符号表明岩层变动后的空间形态，而且要用褶曲轴、断 层线、不整合面等符号说明这些构造的具体位置和空间分 布情况。常见的主要地质构造符号，见附录三。
阅读地质图全
二、地质图的规格和符号
1、倾向反，同弯曲且 曲率小。
当岩层倾向与地面坡向相 反时，则露头线与地形等高 线呈相同方向的弯曲，露头 线的弯曲程度小于地形等高 线的弯曲程度。
即在山谷处，露头线为一 尖端指向上游的“V”字形， 在山脊处为一尖端指向山下 的“V”字形。
（二）地质图的符号
2．岩石符号
岩石符号是用来表示岩浆岩、沉积岩和变质岩的符号，由反映岩 石成因特征的花纹及点线组成。在地质图上，这些符号画在什么地 方，表示这些岩石分布到什么地方。三大类主要岩石的符号，见附 录二。
3．地质构造符号
地质构造符号，是用来说明地质构造的。组成地壳的岩 层，经构造变动形成各种地质构造，这就不仅要用岩层产 状符号表明岩层变动后的空间形态，而且要用褶曲轴、断 层线、不整合面等符号说明这些构造的具体位置和空间分 布情况。常见的主要地质构造符号，见附录三。
地形地质图是以地形图为底图，通过地质调查及地质勘探编 制而成的。图中反映的主要内容有：
1．地形地物
主要有地形等高线、地面建筑物、构筑物、地表水体、公路、 铁路、桥梁、车站、三角测量点、高压线等。
阅读地质图全
二）（地形）地质图主要内容
2．地质界线
主要包括各时代的地层界线（系、统、组）、不（假）整合面界线、 标志层、矿层露头线、褶曲轴线、断层线及岩层产状等。
第三节 阅读地质图(geological map)
一、地质图的种类
一幅完整折地质图应包括平面图、剖面图和柱状图
地质平面图—平面图是反映地表地质条件的图。
它一般是通过野外地质勘测工作，直接填绘到地形图 上编制出来的。
地质剖面图—剖面图是反映地表以下某一断面
地持条件的图。它可以通过野外测绘或勘探工作编制，
也可以在室内根据地质平面图来编制。
地层柱状图——综合地层柱状图综合反映一
个地区各地质年代的地层特征、厚度和接触关系等。
阅读地质图全
第三节 阅读地质图
•一、地质图
地质平面图全面地反映了一个地区的地质 条件，是最基本的图件。
地质剖面图是配合平面图，反映一些重要 部位的地质条件，它对地层层序和地质构 造现象的反映比平面图更清晰、更直观， 因此，一般地质平面图都附有剖面图
地层时代符号、色标，岩性符号阅读及地质第图四全 纪成因分类符号，见附录一。
二、地质图的规格和符号
（二）地质图的符号
2．岩石符号
岩石符号是用来表示岩浆岩、沉积岩和变质岩的符号，由反映岩 石成因特征的花纹及点线组成。在地质图上，这些符号画在什么地 方，表示这些岩石分布到什么地方。三大类主要岩石的符号，见附 录二。
阅读地质图全
一）（地形）地质图的概念
地形地质图是反映一个地区的地形、地物及岩层分布情 况的图件。它是一种投影图，是将各种地质体与地表面的交 线及地形等高线投影到水平面上所形成的图件。基岩地质图 也是地形地质图的一种，它是将盖层（第四系覆盖层）揭去， 反映基岩各种地质现象的图件。
二）（地形）地质图主要内容
第三节 阅读地质图
•一、地质图
普通地质图（地质图）—用来表示地层、岩性和
地质构造条件的地质图
地貌及第四纪地质图—专门表示第四纪沉积层的第
四纪地质图
工程地质图——服务于各种工程建设 水文地质图——地下水条件
地质图是地质工作的最基本图件，各种专门性的地
质图一般都是在地质图的基础上绘制出来的
阅读地质图全
阅读地质图全
三、各种地质界面在地质图上的表现
一）水平构造
在地形地质图上， 水平岩层的露头线形 态完全受地形等高线 的控制，表现为随地 形等高线的弯曲而弯 曲
阅读地质图全
各种地质界面在地质图上的表现
二）直立构造
直立岩层的露头线为 一条直线，它顺着地层 的走向延伸，其形态不 受地形等高线的影响
阅读地质图全
阅读地质图全
பைடு நூலகம்
二、地质图的规格和符号 〔一）地质图的规格
地质平面图应有图名、图例、比例尺、编制单位和编 制日期等。
在地质图的图例中，从新地层到老地层，严格要求自 上而下或自左到右顺次排列。
比例尺的大小反映了图的精细程度，比例尺越大，图 的精度越高，对地质条件的反映也越详细、越准确。
阅读地质图全
二、地质图的规格和符号
（二）地质图的符号
地质图是根据野外地质勘测资料在地形图上填绘编制而成的。它除了应 用地形图的轮廓和等高线外，还需要用各种地质符号来表明地层的岩性、 地质年代和地质构造情况。所以，要分析和阅读地质图，了解地质图所表 达的具体内容，就需要了解和认识常用的各种地质符号。
1．地层年代符号
在小于1：100，000的地质图上，沉积地层的年代是采用国际通 用的标准色来表示的，在彩色的底子上，再加注地层年代和岩性符 号。在每一系中，又用淡色表示新地层，深色表示老地层。岩浆岩 的分布一般用不同的颜色加注岩性符号表示。在大比例的地质图上， 多用单色线条或岩石花纹符号再加注地质年代符号的方法表示。当 基岩被第四纪松散沉积层覆盖时，在大比例的地质图上，一般根据 沉积层的成因类型，用第四纪沉积成因分类符号表示
各种地质界线必须注明其代号或名称，如地层系统编号、标志层 及矿层编号、褶曲及断层名称等，对有火成岩或岩溶陷落柱出露的 地区，应圈定其在地表或基岩面上的分布范围。
3．勘探工程
包括所有的钻孔、探槽、探井、探巷、井筒位置、老窑位置和范围。
4．其他
包括经纬线、指北方向、井田边界、剖面线、勘探线及其编号、井 筒标高、矿体采掘范围、最高洪水位线、图名、图签、图例和比例 尺等。
直立构造
三）倾斜构造
在地形地质图上，倾斜岩层的露头线形 态表现为与地形等高线斜交，呈“V”字形 弯曲，并受地形起伏和岩层产状的控制。
一般情况下，地形起伏越大，露头线的 弯曲幅度越大，反之越小；岩层的倾角越 小，露头线的弯曲幅度越大，受地形等高 线的影响越大，反之越小。
露头线的弯曲形态与地形等高线之间有
3．地质构造符号
地质构造符号，是用来说明地质构造的。组成地壳的岩 层，经构造变动形成各种地质构造，这就不仅要用岩层产 状符号表明岩层变动后的空间形态，而且要用褶曲轴、断 层线、不整合面等符号说明这些构造的具体位置和空间分 布情况。常见的主要地质构造符号，见附录三。
阅读地质图全
二、地质图的规格和符号
