视频监控工程竣工
高清视频监控系统验收规范标准
1、所有路线必须全程穿管或者走线槽,不便于管或者走线槽的部位应给采取适当的保护措施,并且布线要美观慷慨、横平竖直、劳固结子。
2 、直线管的管径利用率应为30%~40% , 弯管的管径利用率应为20%~30% 。
3、所布路线上存在局部干扰源,且不能满足最小净距离要求时,应采用钢管。
4、暗管必须弯曲敷设时,其路由长度应≤ 15 米,且该段内不得有S 弯。
连续弯曲超过2 次时,应加装过线盒。
所有转弯处均用弯管器完成,为标准的转弯半径。
不得采用国家明令禁止的三通四通等。
5、在暗管孔内不得有各种线缆接头。
6、电源线配线时,所用导线截面积应满足用电设备最大输出功率。
7、电线与暖气、热水、煤气管之间的平行距离不应小于300mm,交叉距离不应小于100mm。
8、穿入配管导线的接头应设在接线盒内,接头搭接坚固,用绝缘带包缠,应均匀紧密。
9、视频电缆到摄像机的预留长度不小于30CM。
1、分体设备、器材的规格、型号应符合设计要求及国家现行电器产品标准的有关规定。
2、设备器材包装应完好,材料外观不应有破损,附件、备件应齐全。
3、室外设备连接电缆时,必须从设备的下部进线。
4、金属电线保护管及接线盒外观不应有折扁和裂缝,管内应无毛刺,管口应平整。
5、通信系统使用的终端盒、接线盒与配电系统的开关、插座,选用与各设备相匹配的产品。
6、电源线配线时,所用导线截面积应满足用电设备的最大输出功率。
7、暗盒接线头留长30 厘米,所有路线应贴上标签,8、穿线管与暗盒连接处,暗盒不许切割,须打开原有管孔,将穿线管穿出。
穿线管在暗盒中保留5 毫米。
9、暗线敷设必须配管。
10、电源线及插座与电视线、网络线、音视频线及插座的水平间距不应小于500mm。
11、穿入配管导线的接头应设在接线盒内,接头搭接应坚固,绝缘带包缠应均匀紧密。
12、线槽外观要求：横平竖直,大小均匀。
13、线槽线管的固定① 地面PVC 管要求每间隔一米必须固定；②槽PVC 管要求每间隔两米必须固定；③ 墙槽PVC 管要求每间隔一米必须固定。
《数字网络视频监控系统工程验收规范》(内部)
目录1.总则 (2)2.工程验收前检查 (2)2.1施工前检查 (2)2.2硬件及电缆布放检查 (3)2.3系统检查 (4)2.4验收流程图 (4)3.工程初验 (6)3.1初验的目的 (6)3.2初验的条件 (6)3.3初验的内容 (6)3.4检验项目记录 (8)4.工程试运行 (8)4.1试运行的目的 (8)4.2试运行的要求 (8)4.3试运行的内容 (9)5.工程终验 (9)5.1竣工技术文件 (9)5.2验收要求和内容 (10)附录A 验收（测试）表格格式 (13)附录B 本规范用词说明 (20)1.总则1.本规范是数字网络视频监控系统工程施工质量检查、工程初验、工程试运行和工程终验的依据。
本规范适用于新建的数字网络视频监控系统工程，对于改建、扩建工程验收可参照本规范执行。
2.除本规范已有规定外，各项工程验收指标和要求应符合《邮电通信建设工程竣工验收办法》以及其他有关标准和规范。
3.当本规范与国家有关标准、规范的规定相矛盾时，应按国家标准和规范执行。
4.在特殊情况下，执行本规范中个别条款有困难时，应在有关文件中充分论述理由，并提供采取措施的报告，呈主管部门审批。
5.竣工验收工作应执行信息产业部的规定，验收项目和要求应按本规范的规定办理。
6.本规范主要验收依据：GA308-2001《安全防范系统验收规则》GB50348-2004《安全防范工程技术规范》GB50057-1994《建筑防雷设计规范》GB50198-1994《民用闭路监视电视系统工程技术规范》JGJ/T16-1992《建筑电气设计技术规程》YD/T5058-2005《通信电源集中监控系统工程验收规范》2.工程验收前检查2.1施工前检查1.应对工程所用的各种设备进行产品质量检验，并核对是否符合有关标准和设计要求。
为了使现场设备安装系统化、规范化，从而保证整个系统的安装质量，硬件设备到货清点后，可进行现场安装。
安装完成后，厂方和建设方应组织人员对硬件设备的安装质量及安装的设备数量进行检查并签字确认。
(完整)高清视频监控系统验收规范
监控系统验收方法一、一般规定1、所有线路必须全程穿管或走线槽，不便于管或走线槽的部位应给采取适当的保护措施，并且布线要美观大方、横平竖直、劳固结实。
2、直线管的管径利用率应为 30%~40% ，弯管的管径利用率应为 20%~30% 。
3、所布线路上存在局部干扰源，且不能满足最小净距离要求时，应采用钢管。
4、暗管必须弯曲敷设时，其路由长度应≤ 15米，且该段内不得有 S 弯。
连续弯曲超过 2 次时，应加装过线盒。
所有转弯处均用弯管器完成，为标准的转弯半径。
不得采用国家明令禁止的三通四通等。
5、在暗管孔内不得有各种线缆接头。
6、电源线配线时，所用导线截面积应满足用电设备最大输出功率。
7、电线与暖气、热水、煤气管之间的平行距离不应小于300mm ，交叉距离不应小于100mm 。
8、穿入配管导线的接头应设在接线盒内，接头搭接牢固，用绝缘带包缠，应均匀紧密。
9、视频电缆到摄像机的预留长度不小于30CM。
二、主要材料质量要求1、分体设备、器材的规格、型号应符合设计要求及国家现行电器产品标准的有关规定。
2、设备器材包装应完好，材料外观不应有破损，附件、备件应齐全。
3、室外设备连接电缆时，必须从设备的下部进线。
4、金属电线保护管及接线盒外观不应有折扁和裂缝，管内应无毛刺，管口应平整。
5、通信系统使用的终端盒、接线盒与配电系统的开关、插座，选用与各设备相匹配的产品。
6、电源线配线时，所用导线截面积应满足用电设备的最大输出功率。
7、暗盒接线头留长30厘米，所有线路应贴上标签，8、穿线管与暗盒连接处，暗盒不许切割，须打开原有管孔，将穿线管穿出。
穿线管在暗盒中保留5毫米。
9、暗线敷设必须配管。
10、电源线及插座与电视线、网络线、音视频线及插座的水平间距不应小于500mm。
11、穿入配管导线的接头应设在接线盒内，接头搭接应牢固，绝缘带包缠应均匀紧密。
12、线槽外观要求：横平竖直，大小均匀。
13、线槽线管的固定①地面PVC管要求每间隔一米必须固定；②槽PVC管要求每间隔两米必须固定；③墙槽PVC管要求每间隔一米必须固定。
视频监控系统工程竣工验收流程
视频监控系统工程竣工验收流程一、准备工作1.1确认竣工验收人员：确定参与竣工验收的人员，包括业主、工程管理人员、施工单位等。
1.2准备相关资料：收集施工单位的竣工报告、施工图纸、合同书、设备清单以及相关的技术文件等。
二、现场勘察2.1确认设备安装情况：验收人员对监控设备进行逐项检查，包括摄像头、监控器、存储设备等的安装情况。
2.2检查配套设施：如视频传输线路、电源设备、照明设备等是否按照设计要求安装完好。
2.3检查系统连接：验证设备之间的连接是否正确，确保视频传输畅通。
2.4检查软件配置：验证监控系统的软件是否正确安装并配置。
三、功能测试3.1摄像头测试：验收人员检查摄像头的正常工作情况，包括视野范围、图像清晰度、色彩还原等指标。
3.2图像传输测试：验收人员对视频传输线路进行测试，确保视频信号稳定。
3.3存储设备测试：验证存储设备的容量是否符合设计要求，并进行录像回放测试。
3.4报警功能测试：测试系统对异常情况的报警功能，包括移动物体检测、声音检测等。
3.5远程监控测试：进行远程监控测试，确保监控系统可以通过网络实现远程观看。
四、系统文档验收4.1验收设备清单：核对施工单位提供的设备清单，确保所有设备都已正确安装。
4.2验收软件文件：检查系统的软件文件是否齐全，并对文档进行归档。
4.3工程竣工报告：检查施工单位提供的竣工报告是否完整、准确。
五、竣工验收报告5.1编写竣工验收报告：根据现场勘察和功能测试的结果，编写竣工验收报告，详细记录检查结果和存在的问题。
5.2发布验收报告：将竣工验收报告发送给相关人员，包括业主、施工单位等。
六、问题整改6.1提出整改要求：根据竣工验收报告中的问题，提出整改要求，并要求施工单位在一定时间内进行整改。
6.2整改验证：对整改后的问题进行验证，确保问题得到解决。
七、竣工验收确认7.1业主验收确认：业主对整个工程的整体验收情况进行确认，签署竣工验收确认书。
7.2签订工程交接文件：双方签署工程交接文件，确认工程交接的完成。
视频监控工程验收方案
一、文档验收文档重要涉及：验收申请书、竣工报告、项目总结、隐蔽工程随工验收单、工程竣工图、点位路由图、线槽管道布线图、系统操作说明书、设备器材一览表、试运营记录、设备报验资料等工程所有施工文档；上述文档由分集成商在验收前提供。
二、机房验收1、设备材料的验收规定A.器材验收一般规定1)工程所用缆线器材型式、规格、数量、质量在施工前应进行检查，无出厂检查证明材料或者与设计不符者不得在工程中使用。
2)经检查的器材应做好记录，不符合的器材应立即更换。
3)工程中使用的线缆、器材应与订货协议或者封存的产品在规格、型号、等级上相符。
4)备品、备件及各类资料应齐全。
B.缆线的验收规定1)工程使用的对绞电缆形式、规格应符合设计的规定和协议规定。
2)电缆所附标志、标签内容应齐全、清楚。
3)电缆外护套完整无损，电缆应附有出厂质量检查合格证。
电缆的电气性能抽验应从本批量电缆中的任意三盘中各截出100M长度，加上工程所选用的接插件进行抽样测试，并做测试记录。
4)接插件的检查规定◆配线模块和信息插座及其他接插件的部件应完整，检查塑料材质是否满足设计规定。
◆保安单元过压、过流保护各项指标应符合有关规定。
5)使用配线设备应符合的规定◆电缆交接设备的型式、规格应符合设计规定。
◆电缆交接设备的编排及标志名称与设计相符。
各类标志名称应统一，标志位置应对的、清楚。
2、配线A.干线与电源盘、柜应采用压接端子连接。
B.电子计算机机房内的电源线、信号线和通信线应分别铺设,排列整齐, 捆扎固定, 长度留有余量。
C.电源相线、中性线、保护接地线、直流工作地线、各种信号线和通讯线的颜色应各不相同, 并按设计规定编号。
D.电缆电线连接应可靠, 不得有扭绞、压扁和保护层断裂等现象。
3、设备安装的验收标准A.监控台和电视墙1)电视墙应安装在室内有助于监视的位置，使监视器不要面向窗户，避免阳光射入，并且与墙之间留有适当的操作，检修空间。
2)操作台安装，布置严格安装控制室平面布置图进行，需保证横平数直，美观，固定牢固。

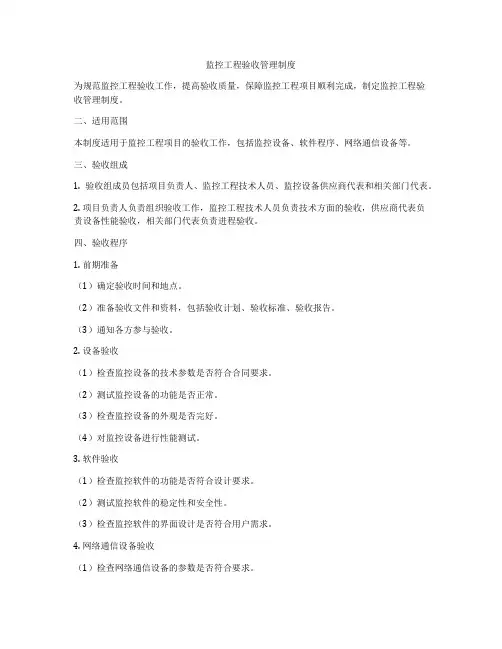

监控工程验收管理制度
监控工程验收管理制度为规范监控工程验收工作，提高验收质量，保障监控工程项目顺利完成，制定监控工程验收管理制度。
二、适用范围本制度适用于监控工程项目的验收工作，包括监控设备、软件程序、网络通信设备等。
三、验收组成1. 验收组成员包括项目负责人、监控工程技术人员、监控设备供应商代表和相关部门代表。
2. 项目负责人负责组织验收工作，监控工程技术人员负责技术方面的验收，供应商代表负责设备性能验收，相关部门代表负责进程验收。
四、验收程序1. 前期准备（1）确定验收时间和地点。
（2）准备验收文件和资料，包括验收计划、验收标准、验收报告。
（3）通知各方参与验收。
2. 设备验收（1）检查监控设备的技术参数是否符合合同要求。
（2）测试监控设备的功能是否正常。
（3）检查监控设备的外观是否完好。
（4）对监控设备进行性能测试。
3. 软件验收（1）检查监控软件的功能是否符合设计要求。
（2）测试监控软件的稳定性和安全性。
（3）检查监控软件的界面设计是否符合用户需求。
4. 网络通信设备验收（1）检查网络通信设备的参数是否符合要求。
（2）测试网络通信设备的稳定性和速度。
5. 报告编写（1）根据验收结果编写验收报告。
（2）对验收过程中发现的问题提出改进建议。
6. 验收总结（1）召开验收总结会议，总结验收工作。
（2）讨论验收过程中存在的问题。
五、验收标准1. 技术标准：监控设备、软件程序和网络通信设备的技术性能要符合国家标准和合同规定。
2. 功能标准：监控设备、软件程序和网络通信设备的功能能够满足监控要求。
3. 稳定性标准：监控设备、软件程序和网络通信设备在长时间运行中能够保持稳定性。
4. 安全标准：监控设备、软件程序和网络通信设备必须保证信息安全和系统稳定。
六、验收结果1. 合格：监控设备、软件程序和网络通信设备均符合验收标准，完全符合验收要求。
2. 不合格：监控设备、软件程序和网络通信设备不符合验收标准，需要重新整改。
3. 部分合格：监控设备、软件程序和网络通信设备在某些方面不符合验收标准，可以部分验收。
安防监控工程竣工验收报告
安防监控工程竣工验收报告XXX视频监控系统工程竣工验收报告系统（工程）名称：XXX视频监控系统工程建设（使用）单位：XXX设计、施工单位：XXX验收日期：2010年12月日经过抽查验收和技术验收，XXX视频监控系统工程达到了设计要求。
以下是具体的验收结果：表1 施工质量抽查验收检查结果：1.安装位置（方向）合理，有效；2.安装质量（工艺）牢固、整洁、美观、规范；3.线缆连接符合要求，工作正常；4.通电后操作台、机架安装平稳、合理；5.控制设备安装操作方便、安全；6.开关、按钮灵活、安全；7.机架电缆线扎及整齐，有明显编号、标识；8.电源引入线缆标识明显、牢靠；9.明敷管线牢固美观、与室内装饰协调，抗干扰；10.接线盒、线缆接头缆安装固定、规范。
表2 技术验收经过技术验收，以下项目符合要求：1.系统主要技术性能；2.设备配置；3.主要技防产品，设备的品牌、数量、质量；4.供电；5.重要防护目标的安全防范效果；6.系统集成功能；7.误、漏报警，防护范围与防拆保护抽查；8.系统布、撤防，报警显示；9.紧急报警响应时间；10.主要技术指标；11.监视与回放图像质量；12.操作与控制；13.字符标识；14.电梯厢摄像机；15.系统功能与信息存储；16.控制与报警；17.数据显示；18.即时报警；19.紧急报警装置；20.电视监控。
表3 工程设备材料数量验收经过数量验收，工程设备材料符合要求，包括：1.20米红外枪机；2.50米红外枪机；3.室内球机；4.室外球机；5.车牌专用摄像机；6.半球机；7.摄像机支架；8.摄像机电源；9.视频矩阵；10.3D键盘；11.视频光端机；12.视频分配器；13.防雷集线器；14.视频抗；15.三合一防雷器；16.硬盘录像机；17.监控硬盘；18.控制台；19.显示器；20.电视墙；21.监视器；22.电视机；23.PC机；24.视频服务器；25.视频分析软件；26.防盗报警主机；27.双感探测器；28.门磁；29.警号；30.巡更棒；31.电子巡更软件。
安防监控工程竣工验收报告.
安防监控工程竣工验收报告样本智能监控系统工程验收表系统（工程）名称: 道路智能交通监控工程系统（工程）级别:建设（使用）单位: XX交巡警大队设计、施工单位: 深圳市虎将科技有限公司验收日期:系统试运行记录日期/时间系统运行情况（含误，漏报警）备注值班人注:1 系统运行情况栏中，正常打” V并每天不少于填写一次；不正常的在备注栏内及时扼要说明情况（包括修复日期）2系统有报警部分的，报警试验每天进行一次.无漏报警的，在对应空格内打” vf有漏报警的打”X”，并在备注栏说明情况；出现误报警的也在相应备注栏内如实填写。
表2施工质量抽查验收项目要求方法检查结果抽查百分数合格基本合格不合格前端设备1安装位置（方向）合理，有效现场抽查观察5%1 0%（10台以下至少验收3台）2安装质量（工艺）牢固、整洁、美观、规范现场抽查观察3线缆连接视频电缆一线到位，接插件可靠，电源线与信号线、控制线分开，走向顺直，无扭绞复核、抽查或对照图纸资料4通电工作正常现场通电检查100% 控制室终端设备5操作台、机架安装平稳、合理现场观察体会抽查控制设备安装操作方便、安全现场观察体会开关、按钮灵活、安全现场观察询问机架、设备接地符合GB50057等电位接地要求现场观察询问接地电阻符合GB50348规范第3.9.3条相关要求对照检验报告或依据GB50348规范第6.3.6条相关要求10雷电防护措施符合GB50348规范第3.9.5条相关要求核对检验报告，现场观察11机架电缆线扎及标识整齐，有明显编号、标识现场观察抽查12电源引入线缆标识引入线端标识明显、牢靠现场观察13通电工作正常现场通电检查100% 管线敷设质量14明敷管线牢固美观、与室内装饰协调，抗干扰现场观察抽查1~2处15接线盒、线缆接头垂直与水平交叉处有分线盒，线缆安装固定、规范现场观察抽查1~2处16隐蔽工程随工验收复核有隐蔽工程随工验收单并验收合格复核（如无隐蔽工程随工验收单，在本栏内简要说明）检查结果统计：KS （合格率）安装质量检查结论施工验收组人员签名：验收日期:注:1验收要求与方法涉及到具体规范的均以《安全防范工程技术规范》（GB50348规范）相关要求为准。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
视频监控工程竣工 Document serial number【KKGB-LBS98YT-BS8CB-BSUT-BST108】
xxxxxxxx视频监控
系统工程
竣
工
资
料
建设单位：xxxxxxxx集团
施工单位：xxxxxxxx公司
竣工日期：
工程竣工档案
工程名称：xxxxxxxx视频监控系统工程
开工日期：xxxx年xx月xx日
竣工日期：xxxx年xx月xx日
建设单位：xxxxxxxx集团
承建单位：xxxxxxxx公司
项目经理：联系电话：
甲方负责人：联系电话：
目录
一、工程简介
工程概况
工程名称：xxxxxxxx视频监控系统工程
建设地址：xxxxxxxx
建设单位：xxxxxxxx
承建单位：xxxxxxxx公司
此次视频监控系统是针对24小时连续工作的特点设计的，系统可长期处于监控状态，前端的摄像机通过光纤收发器将信号传输至监控中心硬盘录像机进行存储，同时通过拼接大屏将图像显示出来。
同时可以通过网络将信号传输至各个值班室，通过电脑对监控信息进行查看本系统具有可靠性高、价格低、保养费用低的特点，经过以往工程实践应用，证明系统稳定可靠，维护方便。
系统图纸
公司简介
二、开工报告
三、工程设备报审表
工程材料/构配/设备报审表工程名称：xxxxxxxx视频监控系统工程
四、工作联系单
五、已装设备移交明细表
六、现场培训记录单
七、交完工报告
八、工程变更单
九、系统试运行报告
十、工程竣工验收证书工程名称: xxxxxxxx视频监控系统工程
十一、售后服务
方针策略
项目验收并投入运行，对于一个工程项目来说，只是万里长征走完的第一步，更漫长和艰苦的任务是售后技术支持及服务。
要使用户在资金投入后，用的放心、顺心，就必须给用户提供一个良好的售后服务政策和措施，而且这种政策和措施必须落实到行动上，这就是我们的一贯宗旨，是一切以用户为中心的指导方针的体现，我们要求公司员工在售后服务工作中一定要做到：反映迅速、技术一流、解决问题、用户满意。
1、服务品牌：阳光服务。
2、服务理念：用感恩的心服务客户。
3、指导思想：因需而变。
4、服务目标：全面满足，不断超越，永创新高，打造安防行业服务领跑者形象。
5、服务宗旨：客户永远是对的。
6、服务模式：专业化主动式阳光服务（3+2），即：专业化、规范化、全程化、主动
式、增值式。
售后服务保证
我公司设有管理严格的售后服务机构，拥有一支经验丰富、技术精良的售后服务人员和组织。
售后服务部的工程技术人员都分别接受过各种正规的技术培训，因此是一支训练有素的队伍。
保修期的期限
提供工程、设备质保（具体时间遵循甲方系统建设原则）。
服务响应时间的限定
我公司提供8小时内的服务响应时间，即在接到用户要求服务的通知后，一定会以电话或传真方式在8小时内将此次服务计划及行动安排通知给用户，并在规定的时间内到达现场。
服务费用
在保修期内由非人为因素（地震、战争、火灾、洪水、雷击等不可抗力除外）造成的设备故障，给予免费更换。
因用户使用不当造成的故障，用户只需承担设备的成本费和我方人员的差旅费。
保修期外服务条款
①系统调整
我司将不定期地为建设单位进行系统的维护、保养，并对应用软件在使用中发现的问题或因管理模式的变化所带来的应用软件的参数的调整、业务流程的变更进行系统的调整，以使软件的应用更贴近建设单位的需求。
②系统升级
因技术的升级或新一代产品的面世，对原应用软件功能或性能有极大的提高，我司会根据建设单位的需要，对建设单位的应用软件、系统或所开发的其它软件的更新，同时也满足建设单位对硬件设备的升级。
③维修投诉
为了保障建设单位的权益，也为了我司今后的发展，我司将会对有关违反责任人做出相应的处罚。
④工程回访
工程回访是施工单位必须完成的重要工作，为建设单位负责而长期执行的一项制度。
回访形式一般有三种：一是年末定期回访：二是技术回访：三是保修期满前的回访。
对需要更换的设备，我公司只收成本费，不加任何利润。
服务费一项，也只收成本费。
十二、项目合同
十三、竣工图纸。
