铸铁的牌号表示方法
中国(GB)金属材料牌号表示方法简介
中国（GB）金属材料牌号表示方法简介1 中国（GB）钢铁牌号表示方法简介1.1 国标（GB）钢铁产品牌号表示方法概述钢铁产品牌号表示方法，我国现有两个推荐性国家标准，即GB/T221—2000《钢铁产品牌号表示方法》和GB/T17616—1998《钢铁及合金统一数字代号体系》。
前者仍采用汉语拼音、化学元素符号及阿拉伯数字相结合的原则命名钢铁牌号，后者要求凡列入国家标准和行业标准的钢铁产品，应同时列入产品牌号和统一数字代号，相互对照并列使用。
1)标准中常用化学元素符号见表1-1。
2）非合金钢、低合金钢和合金钢元素规定含量界限值（摘自GB/G/T13304-1991）见表1-2。
注：系元素含量，也可为混合稀土含量总量。
2.当Cr、Cu、Mo、Ni（Nb、Ti、V、Zr）四种元素，其中有两种、三种或四种元素同时被定在钢中时，对于低合金钢，应同时考虑这些元素中每种元素的规定含量，所有这些元素的规定含量总和，应不大于规定两种、三种或四种元素周期律中每种最高界限值总和的70%。
如果这些元素的规定含量总和大于规定元素中每种元素最高界限值总和的70%，即使这些元素每种元素规定量低于规定的最高界限值，也应划入合金钢。
牌号采用的汉字及汉语拼音符号见表1-3①采用符号为英文字母。
∙国标（GB）钢的牌号表示方法示例说明∙碳素结构钢牌号表示方法按GB/T700—1988标准牌号表示方法如下：钢的牌号由代表屈服点的字母“Q”，最低屈服点值（MPa），质量等级符号A、B、C、D 和脱氧方法符号等四个部分按顺序组成。
牌号Q235—D示例说明：Q—钢的屈服点“屈”字汉语拼音字头；235—最低屈服点值235Mpa;D—表示质量等级为D 级。
有时牌号后面还要分别附加下列符号：F—沸腾钢；b —半镇静钢；Z—镇静钢；TZ—特殊镇静钢。
由于D级质量钢均为特殊镇静钢，故“TZ”符号可以省略。
如Q235—D—TZ可写为Q235-D。
符号“Z”有时亦可省略。

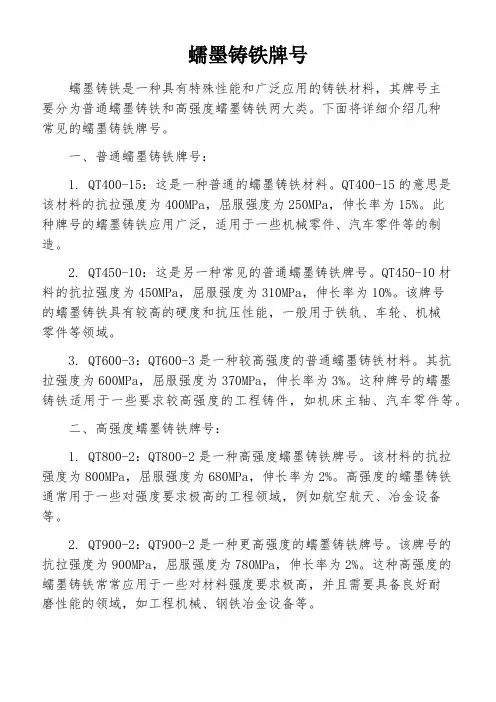

蠕墨铸铁牌号
蠕墨铸铁牌号蠕墨铸铁是一种具有特殊性能和广泛应用的铸铁材料，其牌号主要分为普通蠕墨铸铁和高强度蠕墨铸铁两大类。
下面将详细介绍几种常见的蠕墨铸铁牌号。
一、普通蠕墨铸铁牌号：1. QT400-15：这是一种普通的蠕墨铸铁材料。
QT400-15的意思是该材料的抗拉强度为400MPa，屈服强度为250MPa，伸长率为15%。
此种牌号的蠕墨铸铁应用广泛，适用于一些机械零件、汽车零件等的制造。
2. QT450-10：这是另一种常见的普通蠕墨铸铁牌号。
QT450-10材料的抗拉强度为450MPa，屈服强度为310MPa，伸长率为10%。
该牌号的蠕墨铸铁具有较高的硬度和抗压性能，一般用于铁轨、车轮、机械零件等领域。
3. QT600-3：QT600-3是一种较高强度的普通蠕墨铸铁材料。
其抗拉强度为600MPa，屈服强度为370MPa，伸长率为3%。
这种牌号的蠕墨铸铁适用于一些要求较高强度的工程铸件，如机床主轴、汽车零件等。
二、高强度蠕墨铸铁牌号：1. QT800-2：QT800-2是一种高强度蠕墨铸铁牌号。
该材料的抗拉强度为800MPa，屈服强度为680MPa，伸长率为2%。
高强度的蠕墨铸铁通常用于一些对强度要求极高的工程领域，例如航空航天、冶金设备等。
2. QT900-2：QT900-2是一种更高强度的蠕墨铸铁牌号。
该牌号的抗拉强度为900MPa，屈服强度为780MPa，伸长率为2%。
这种高强度的蠕墨铸铁常常应用于一些对材料强度要求极高，并且需要具备良好耐磨性能的领域，如工程机械、钢铁冶金设备等。
以上是几种常见的蠕墨铸铁牌号的简要介绍。
蠕墨铸铁作为一种重要的铸铁材料，在各个领域都有着广泛的应用。
不同牌号的蠕墨铸铁具有不同的力学性能和适用范围，根据具体需求选择合适的牌号材料，能够为工程项目提供更好的性能和可靠性。
当然，除了牌号之外，还有一些其他的指标和要求需要根据具体情况进行考量，以确保材料的质量和使用效果。
常用材料及热处理名词解释
不经热处理可用于中等载荷的零件，如拉杆、轴、套筒、钩子等。经调质处理后适用于强度及韧性要求较高的零件如传动轴等。
普通含锰钢
15
用于强度要求较高的零件。通常在调质或正火后使用。用于制造齿轮，机床主轴，花键轴，联轴器等。由于它淬透性差，因此截面大的零件很少采用。
60
这是一种强度和弹性相当高的钢。用于制造连杆，轧辊。弹簧、轴等。
硬度测定是为了检验材料经热处理后的机械性能—硬度
用于经退火、正火、调质的零件及铸件的硬度检查。
HRC洛氏硬度
用于经淬火、回火及表面化学热处理的零件的硬度检查。
HV维氏硬度
特别适用于薄层硬化零件的硬度检查。
HT200
HT250
163-255
属高强度铸铁。用于较重要铸铁如汽缸、齿轮、凸轮、机座、床身、飞轮、皮带轮、齿轮箱、阀壳、联轴器、衬筒。轴承座等。
HT300
HT350
HT400
170-255
170-269
197-269
属高强度、高耐磨铸件如齿轮、凸轮、床身、高压液压泵和滑阀的壳体、车床卡盘等。
球墨铸铁
冰冷处理
冰冷处理
将淬火钢继续冷却至室温以下的处理方法
进一步提高硬度，耐磨性并使其尺寸趋于稳定
用于滚动轴承的钢球、量规等。
发蓝发黑
发蓝发黑
氧化处理。用加热方法使一件表面形成一层氧化铁所组成的保护必薄膜。
防腐蚀，美观
用于一般常见的紧固件
硬度
HB布氏硬度
材料抵抗硬的物体压入零件表面的能力称”硬度”。根据测定方法不同，可以分布氏硬度，洛氏硬度、维氏硬度等。
A6
A7
延伸率低，拉拉强度高，耐磨性好，焊接性不够好。用于制造不重要的轴、键。弹簧等。
德国( DIN )钢铁牌事情表示方法简介
德国( DIN )钢铁牌事情表示方法简介1.德国（DIN）钢铁牌事情表示方法简介1.1 德国钢铁牌号表示方法概述第二次世界大战后，一道柏林墙，将德国分为东德和西德两个国家标准代号分别为 TGL和DIN。
由于 TGL 标准中钢铁牌号的表示方法和DIN标准中钢铁牌号表示方法相同，故统一后的德国仍以DIN为德国工业标准的代号。
DIN（ DEUTSCHE Industria Norm ）是德国工业标准的代号。
DIN17006 系统标准独有铸钢和铸铁牌号表示方法。
近年德国对非合金钢牌号的表示方法采用欧洲标准。
其牌号 S ××× ,S 表示钢，×××表增屈服点最低值（ Mpa ），有时加后缀符号用来表示质量等级或供货状态。
根据钢材直径或厚度不同，允许对同一牌号用钢的碳含量进行调整。
另一种是DIN17007 系统标准。
它是用7 位数字组合成材料号，一般情况下用 5 位数字表示，与牌号可以并用符号（代号）为 W-Nr 。
如 42CrMo4 为牌号， 1.7725 为材料号1.2 DIN17006 系统钢铁牌号表示方法1.2.1各种符号和数字的含义（1）各种会号的含义，各种符号的含义见表1-24 。
表 1-24 各种符号及含义表中一个符号有两种含义时，应视符号在牌号中的位置确定其含义。
（2）合金钢中合金元素含量的表求方法用合金元素平均含量乘以表 1-25 中的系数表示金元素含量值。
表 1-25 合金元素的系数合金元素含量≤ 5% 时，用上表系数相乘，合金元素含量＞ 5% 时，不再乘以系数，而是如数直接标出。
2. 按强度等级表示钢铁牌号示例说明该牌号表示方法仅适用于非合金刚。
S235JR 系DIN-EN 标准中牌号，相当于旧牌号St37-2 。
235 表示抗拉强度（ MPa ）最低值，新旧牌号对照见表 1-26表 1-26 新旧牌号对照示例3. 按化学成分表示钢的牌号示例说明该牌号表示方法适用于非合金钢、低合金钢和高合金钢。

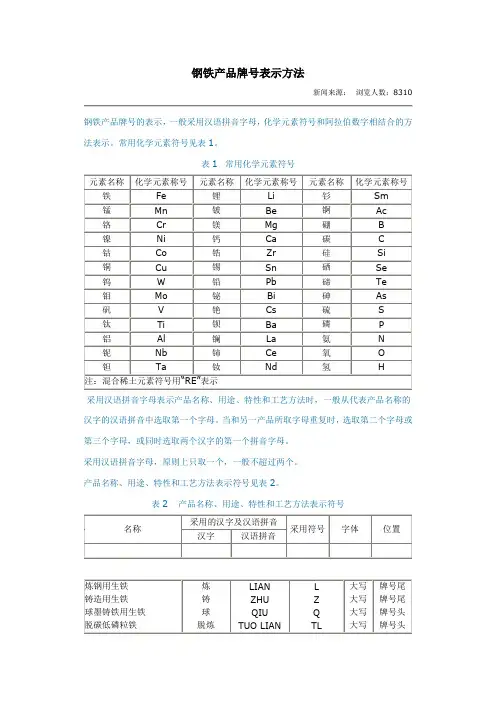

钢铁产品牌号表示方法
钢铁产品牌号表示方法新闻来源：浏览人数：8310 钢铁产品牌号的表示，一般采用汉语拼音字母，化学元素符号和阿拉伯数字相结合的方法表示。
常用化学元素符号见表1。
表1 常用化学元素符号采用汉语拼音字母表示产品名称、用途、特性和工艺方法时，一般从代表产品名称的汉字的汉语拼音中选取第一个字母。
当和另一产品所取字母重复时，选取第二个字母或第三个字母，或同时选取两个汉字的第一个拼音字母。
采用汉语拼音字母，原则上只取一个，一般不超过两个。
产品名称、用途、特性和工艺方法表示符号见表2。
表2 产品名称、用途、特性和工艺方法表示符号现就普通质量非合金钢，普通质量低合金钢和普通质量优质非合金钢以及硅钢、工具钢等牌号表示方法分述如下：一、普通质量非合金钢——碳素结构钢牌号表示方法普通质量非合金钢牌号表示方法是参照ISO和其他国家标准，用屈服点数值或抗拉强度值作为牌号的主要表示方法。
其优点是从牌号中可以反映强度级别、质量、特性和用途。
比较科学和方便。
具体来说，碳素结构钢牌号表示方法由代表屈服点数值的字母、屈服点数值、质量等级符号和脱氧方法符号四部分顺序组成。
例如：Q235AF Q215B Q255A Q275Q—表示钢材屈服点“屈”字汉语拼音首位字母；阿拉伯数字—屈服点数值。
单位为MPa(兆帕)ABCD—分别为质量等级。
表示是否做冲击功和在什么条件下做冲击功。
A级—不做冲击功性能试验，只做常规拉力和冷弯。
B级—在常温(20℃)做冲击试验，冲击功为27J。
C级—在0℃做冲击试验，冲击功为27J。
D级—在—20℃做冲击试验，冲击功为27J。
A、B、C、D冲击试样为V型缺口纵向冲击。
F．b．Z．TZ表示脱氧方法。
其中：F—沸腾钢“沸”字汉语拼音首位字母，是不脱氧钢。
b—半镇静钢“半”字汉语拼音首位字母，是不完全脱氧钢。
Z—镇静钢“镇”字汉语拼音首位字母，是完全脱氧钢。
TZ—特殊镇静钢“特镇”两字汉语拼音首位字母，是特殊脱氧钢，如真空处理的钢。

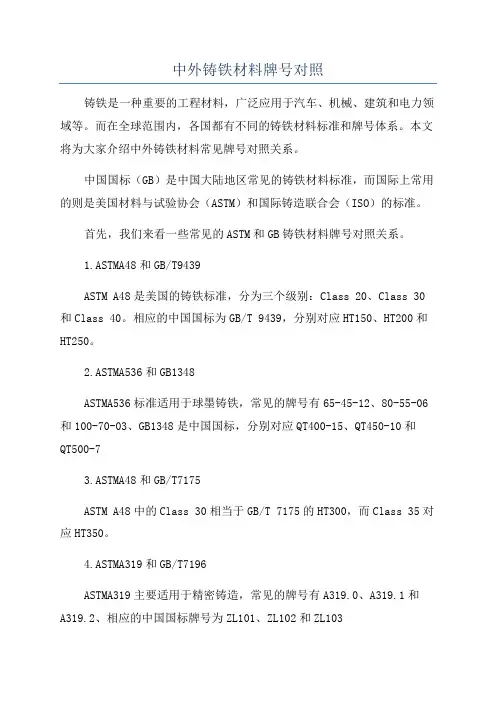

中外铸铁材料牌号对照
中外铸铁材料牌号对照铸铁是一种重要的工程材料，广泛应用于汽车、机械、建筑和电力领域等。
而在全球范围内，各国都有不同的铸铁材料标准和牌号体系。
本文将为大家介绍中外铸铁材料常见牌号对照关系。
中国国标（GB）是中国大陆地区常见的铸铁材料标准，而国际上常用的则是美国材料与试验协会（ASTM）和国际铸造联合会（ISO）的标准。
首先，我们来看一些常见的ASTM和GB铸铁材料牌号对照关系。
1.ASTMA48和GB/T9439ASTM A48是美国的铸铁标准，分为三个级别：Class 20、Class 30和Class 40。
相应的中国国标为GB/T 9439，分别对应HT150、HT200和HT250。
2.ASTMA536和GB1348ASTMA536标准适用于球墨铸铁，常见的牌号有65-45-12、80-55-06和100-70-03、GB1348是中国国标，分别对应QT400-15、QT450-10和QT500-73.ASTMA48和GB/T7175ASTM A48中的Class 30相当于GB/T 7175的HT300，而Class 35对应HT350。
4.ASTMA319和GB/T7196ASTMA319主要适用于精密铸造，常见的牌号有A319.0、A319.1和A319.2、相应的中国国标牌号为ZL101、ZL102和ZL103接下来，我们来看一些ISO和GB铸铁材料牌号对照关系。
1.ISO185和GB/T9439ISO 185是国际标准组织发布的铸铁标准，分为三个级别：Grade 150、Grade 200和Grade 250。
相应的中国国标是GB/T 9439，对应HT150、HT200和HT250。
2.ISO1083和GB9438ISO1083标准适用于球墨铸铁，常见的牌号有400-15、450-10和500-7、相应的中国国标是GB9438，对应QT400-15、QT450-10和QT500-73.ISO6892和GB/T8263ISO6892是国际标准组织发布的精密铸造标准，常见的牌号有GJL-100、GJL-150和GJL-200。
钢牌号和标记方法
【知识点】牌号及标记方法1、碳素钢的牌号：碳素钢的脱氧程度：碳素结构钢按规定（GB/T700—1988），碳素结构钢牌号由代表屈服点的字母“Q”、屈服点等级、质量等级和脱氧程度等四部分按顺序组成。
屈服点数值共分为Q195、Q215、Q235、Q255和Q275N/m㎡五种；质量等级以硫、磷杂质含量多少，分别用A、B、C、D符号表示，脱氧程度如上所述，Z和TZ在表示钢的牌号时可以省略。
示例：Q235-AF屈服点为235N/m㎡A级质量等级沸腾钢2、铸铁牌号的表示方法。
①用各种铸铁相应汉语音字母的第一个大写字母作为铸铁的代号，当两种铸铁名称的代号字母相同时，可在大写字母后加小写字母表示。
同一名称铸铁需要细分时，取其细分特点的汉语拼音字母第一个大写字母排在后门。
②在牌号中一般不标注常规元素碳、硅、锰、硫和磷的符号，但当它们有特殊作用时才标注其元素符号和含量。
合金元素的质量分数大于或等于1.0%时，用整数表示；小于1.0%，时一般不标注。
只有当该合金元素有较大影响，才予以标注。
合金元素按其含量递减次序排列，含量相同者，按元素符号字母的顺序排列。
③牌号中代号后面的一组数字表示抗拉强度值（如灰铸铁HT100），有两组数字时，第一组数字表示抗拉强度值，第二组数字表示伸长率值（如球墨铸铁QT400—18），两组数字之间用“一”隔开。
当牌号中标注了元素符号及含量还需标注抗拉强度时，抗拉强度值置于元素符号及其含量之后，其间用“一”隔开。
示例：MT Cu 1 P Ti- 150MT耐磨铸铁Cu铜的元素符号1铜的质量分数P磷的元素符号Ti钛的元素符号150抗拉强度3、型材、板材的标记方式（1）型材的规格以反映其断面形状的主要轮廓尺寸来表示；圆钢的规格以其直径（mm）来表示；六角钢的规格以其对边距离（mm）来表示；工字钢和槽钢的规格以其高×腿宽×腰厚（mm）来表示；扁钢的规格以厚度×宽度（mm）来表示。
常用铸铁牌号
常用铸铁的牌号、组织与性能作者：佚名 转贴自：重庆大学您要打印的文件是：常用铸铁的牌号、组织与性能常用铸铁的牌号、组织与性能铸铁中的石墨形态、尺寸以及分布状况对性能影响很大。
铸铁中石墨状况主要受铸铁的化学成分及工艺过程的影响。
铸铁中石墨形态（片状或球状）在铸造后即形成；也可将白口铸铁通过退火，让其中部分或全部的碳化物转化为团絮状形墨。
工业上使用的铸铁很多，按石墨的形态和组织性能，可分为普通灰口铸铁、蠕墨铸铁、球墨铸铁、可锻铸铁和特殊性等。
一、灰口铸铁灰口铸铁是价格最便宜、应用最广泛的一种铸铁，在各类铸铁的总产量中，灰口铸铁占80%以上。
1．灰口铸铁的化学成分和组织特征在生产中，为浇注出合格的灰铸铁件，一般应根据所生产的铸铁牌号、铸铁壁厚、造型材料等因素来调节铸铁的化学这是控制铸铁组织的基本方法。
灰口铸铁的成分大致范围为：2.5～4.0%C，1.0～3.0%Si，0.25～1.0%Mn，0.02～0.20%S，0.05～0.50%P。
具有上述成的液体铁水在进行缓慢冷却凝固时，将发生石墨化，析出片状石墨。
其断口的外貌呈浅烟灰色，所以称为灰口铸铁。
普通灰口铸铁的组织是由片状石墨和钢的基体两部分组成的。
根据不同阶段石墨化程度的不同，灰口铸铁有三种不同组织，见图8-2。
2．灰口铸铁的牌号、性能及用途灰口铸铁灰口铸铁的牌号、性能及用途如表8-2所示。
牌号中“HT”表示“灰铁”二字汉语拼音的大写字头，在“HT”数字表示最低抗拉强度值。
重庆大学精品课程－工程材料图8-2 铁素体基灰口铸铁的显微组织从表8-2可以看出，在同一牌号中，随铸件壁厚的增加，其抗拉强度降低。
因此，根据零件的性能要求选择铸铁牌号时同时注意到零件的壁厚尺寸。
灰口铸铁的性能与普通碳钢相比，具有如下特点：（1）机械性能低，其抗拉强度和塑性韧性都远远低于钢。
这是由于灰口铸铁中片状石墨（相当于微裂纹）的存在，不仅在处引起应力集中，而且破坏了基体的连续性，这是灰口铸铁抗拉强度很差，塑性和韧性几乎为零的根本原因。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
铸铁的牌号表示方法
Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998
铸铁的牌号表示方法
铸铁是含碳大于%的铁碳合金，它是将铸造生铁（部分炼钢生铁）在炉中重新熔化，并加进铁合金、废钢、回炉铁调整成分而得到。
与生铁区别是铸铁是二次加工，大都加工成铸铁件。
铸铁件具有优良的铸造性可制成复杂零件，一般有良好的切削加工性。
另外具有耐磨性和消震性良好，价格低等特点。
铸铁牌号的表示方法：（根据GB5612-85）
各种铸铁代号，由表示该铸铁特征的汉语拼音字母的第一个大写正体字母组成。
当两种铸铁名称的代号字母相同时，可在该大写正体字母后加小写正体字母来区别。
同一名称铸铁，需要细分时，取其细分特点的汉语拼音第一个大写正体字母，排列在后面。
铸铁名称，代号及牌号表示方法
铸铁名称...............代号牌号..................表示方法实例
灰铸铁....................HT.........................HT100
蠕墨铸铁..................RuT........................RuT400
球墨铸铁..................QT.........................QT400-17
黑心可锻铸铁..............KHT........................KHT300-06
白心可锻铸铁..............KBT........................KBT350-04
珠光体可锻铸铁............KZT........................KZT450-06
耐磨铸铁..................MT.........................MT Cu1PTi-150
抗磨白口铸铁..............KmBT.......................KmBTMn5Mo2Cu
抗磨球墨铸铁..............KmQT.......................KmQTMn6
冷硬铸铁..................LT.........................LTCrMoR
耐蚀铸铁..................ST.........................STSi15R
耐蚀球墨铸铁..............SQT........................SQTAl15Si5
耐热铸铁..................RT.........................RTCr2
耐热球墨铸铁..............RQT........................RQTA16
奥氏体铸铁................AT.........................----
...牌号中代号后面的一组数字，表示抗拉强度值；有两组数字时，第一组表示抗拉强度值，第二组表示延伸率值。
两组数字中间用“一”隔开。
合金元素用国际元素符号表示，含量大于或等于1%时，用整数表示：小于1 %时一般不标注。
常规元素（C、Si、Mn、S、p）一般不标注，有特殊作用时，才标注其元素符号及含量。
....白口铸铁：白口铸铁中的碳全部以渗透碳体（Fe3c）形式存在，因断口呈亮白色。
故称白口铸铁，由于有大量硬而脆的Fe3c，白口铸铁硬度高、脆性大、很难加工。
因此，在工业应用方面很少直接使用，只用于少数要求耐磨而不受冲击的制件，如拔丝模、球磨机铁球等。
大多用作炼钢和可锻铸铁的坯料。
....灰口铸铁；铸铁中的碳大部或全部以自由状态片状石墨存在。
断口呈灰色。
它具有良好铸造性能、切削加工性好，减磨性，耐磨性好、加上它熔化配料简单，成本低、广泛用于制造结构复杂铸件和耐磨件。
灰口铸铁按基体组织不同，分为铁素体基灰口铸铁、珠光体--铁素体基灰口铸铁和珠光体基灰口铸铁三类。
由于灰口铸铁内存在片状石墨，而石墨是一种密度小，强度低、硬度低、塑性和韧性趋于零的组分。
它的存在如同在钢的基体上存在大量小缺口，即减少承载面积，又增加裂纹源，所以灰口铸铁强度低、韧性差，不能进行压力加工。
为改善其性能，在浇注前在铁水中加入一下量的硅铁，硅钙等孕育剂，使珠光体基体细化，
....可锻铸铁：可锻铸铁是用碳、硅含量较低的铁碳合金铸成白口铸铁坯件，再经过长时间高温退火处理，使渗碳体分解出团絮状石墨而成，即可锻铁是一种经过石墨化处理的白口铸铁。
可锻铸铁按热处理后显微组织不同分两类；一类是黑心可锻铸铁和珠光可锻铸铁。
黑心可锻铸铁组织主要是铁素体（F）基本+团絮状石墨；珠光体可锻铸铁组织主要是珠光体（P）基体+团絮状石墨。
另一类是白心可锻铸铁，白心可锻铸铁组织决定于断面尺寸，小断面的以铁素体为基体，大断面的表面区域为铁素体、心部为珠光体和退火碳。
石墨变细小而均匀分布，经过这种孕育处理的铸铁。
称为孕育铸铁。
....球墨铸铁：在铁水（球墨生铁）浇注前加一定量的球化剂（常用的有硅铁、镁等）使铸铁中石墨球化。
由于碳（石墨）以球状存在于铸铁基体中，改善其对基体的割裂作用，球墨铸铁的抗拉强度、屈服强度、塑性、冲击韧性大大提高。
并具有耐磨、减震、工艺性能好、成本低等优点，现已广泛替代可锻铸铁及部分铸钢、锻钢件、如曲轴、连杆、轧辊、汽车后桥等。
