2017年XK3190-A9称重显示器使用说明(word版本)

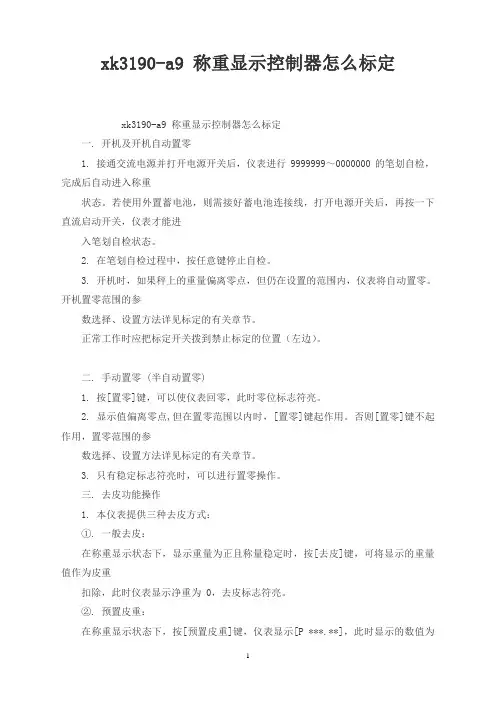

xk3190-a9 称重显示控制器怎么标定

xk3190-a9 称重显示控制器怎么标定xk3190-a9 称重显示控制器怎么标定一. 开机及开机自动置零1. 接通交流电源并打开电源开关后，仪表进行9999999～0000000的笔划自检，完成后自动进入称重状态。

若使用外置蓄电池，则需接好蓄电池连接线，打开电源开关后，再按一下直流启动开关，仪表才能进入笔划自检状态。

2. 在笔划自检过程中，按任意键停止自检。

3. 开机时，如果秤上的重量偏离零点，但仍在设置的范围内，仪表将自动置零。

开机置零范围的参数选择、设置方法详见标定的有关章节。

正常工作时应把标定开关拨到禁止标定的位置（左边）。

二. 手动置零 (半自动置零)1. 按[置零]键，可以使仪表回零，此时零位标志符亮。

2. 显示值偏离零点,但在置零范围以内时，[置零]键起作用。

否则[置零]键不起作用，置零范围的参数选择、设置方法详见标定的有关章节。

3. 只有稳定标志符亮时，可以进行置零操作。

三. 去皮功能操作1. 本仪表提供三种去皮方式：①. 一般去皮：在称重显示状态下，显示重量为正且称量稳定时，按[去皮]键，可将显示的重量值作为皮重扣除，此时仪表显示净重为 0，去皮标志符亮。

②. 预置皮重：在称重显示状态下，按[预置皮重]键，仪表显示[P ***.**]，此时显示的数值为原皮重值。

若需设置新的皮重值，则可用数字键送入后，再按[输入]键确认即可。

③. 按车号调用皮重：在称重显示状态下，按[车号]键，仪表显示[o *****]，用数字键送入正确的车号后，再按[去皮]键即可，此时仪表从内存中找到与该车号对应的皮重值，调出使用。

2. 在称重显示状态下，可连续去皮。

当皮重为零时去皮标志符熄灭；当仪表符合置零条件时，按[置零]键也可使皮重为零，去皮标志符熄灭。

四. 日期与时间的设置及操作1. 在称重显示状态下，按[日期]键，日期指示灯亮，仪表显示当前的日期。

如果正确，按[输入]键或[称重]键退出；如果不正确，用数字键送入正确日期后，按[输入]键即可。

k3190-a9+使用说明书

XK3190-A9＋称重显示控制器2008年01月版山东鲁成衡器有限公司第一章技术参数 1第二章安装 3一. 仪表前功能示意图和后功能示意图二. 传感器和仪表的联接三. 打印机与仪表的联接四. 大屏幕与仪表的联接使用五. 串行通讯接口与仪表的联接使用第三章操作方法 10一. 开机及开机自动置零二. 手动置零 ( 半自动置零)三. 去皮功能操作四. 日期、时间的设置和操作五. 蓄电池使用六. 内码显示七. 数据记录的贮存操作八. 打印操作九. 报表打印十. 记录的清除操作十一. 记忆皮重的输入方法十二.节电功能十三.查看软件版本号第四章维护保养和注意事项 16 第五章信息提示 16附录 18亲爱的用户：在使用仪表前，敬请阅读使用说明书第一章技术参数1. 型号XK3190-A9+称重显示器2. 准确度: 3级,n=30003.模拟部分转换原理Δ－Σ式A/D输入信号范围-16 mV～ 18 mV转换速度每秒10次A/D转换分辨码100万码标定全部采用键盘操作完成供桥电源DC，5V，可连接8个350Ω的传感器或16个700Ω的传感器传感器的联接方式采用6线式，长线自动补偿4. 显示7位LED， 7个状态指示符，3个电量指示符显示周期100ms分度值1/2/5/10/20/50/100 可选5. 时钟可显示年/月/日、时/分/秒，自动闰年、闰月。

6. 键盘数字键0～9功能键15个（其中10个与数字键复合使用）键材料轻触式薄膜开关7. 大屏幕显示器接口串行输出方式传输方式电流环 / RS232信号传输的数据格式11位波特率600传输距离≤30m8. 串行通讯接口传输方式RS232C/RS422(选配)/ RS485(选配)波特率波特率可选600/1200/2400/4800/9600传输的数据格式10位：1位起始位、8位数据位（ASCⅡ编码）、1位停止位传输距离RS232：≤30mRS422/RS485：≤1200m9. 打印接口标准并行输出接口：可配TpuP16微型打印机；TM800、KX－P1121、KX－P1131、LQ300K＋、LQ1600K等宽行打印机；POS58、T58D等热敏微打。

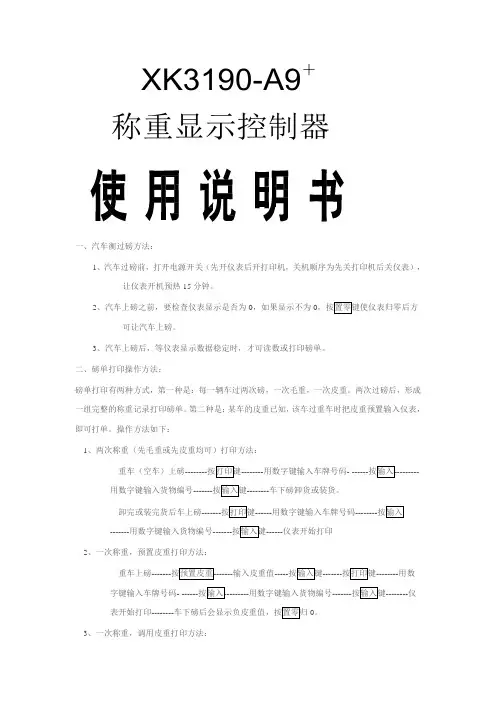

XK3190-A9+仪表使用说明书

XK3190-A9＋称重显示控制器一、汽车衡过磅方法：1、汽车过磅前，打开电源开关（先开仪表后开打印机，关机顺序为先关打印机后关仪表），让仪表开机预热15分钟。

2、汽车上磅之前，要检查仪表显示是否为0，如果显示不为0可让汽车上磅。

3、汽车上磅后，等仪表显示数据稳定时，才可读数或打印磅单。

二、磅单打印操作方法：磅单打印有两种方式，第一种是：每一辆车过两次磅，一次毛重，一次皮重。

两次过磅后，形成一组完整的称重记录打印磅单。

第二种是：某车的皮重已知，该车过重车时把皮重预置输入仪表，即可打单。

操作方法如下：1、两次称重（先毛重或先皮重均可）打印方法：重车（空车）上磅----------------用数字键输入车牌号码- ------用数字键输入货物编号---------------车下磅卸货或装货。

卸完或装完货后车上磅-------------用数字键输入车牌号码---------------用数字键输入货物编号-------------仪表开始打印2、一次称重，预置皮重打印方法：重车上磅-------输入皮重值--------------------用数字键输入车牌号码- ------用数字键输入货物编号---------------仪表开始打印--------0。

3、一次称重，调用皮重打印方法：重车上磅-----输入车牌号码---------------用数字键输入车牌号码- ------用数字键输入货物编号---------------仪表开始打印--------0。

三、时间日期修改显示时间------用数字键输入准的时间------显示日期------用数字键输入准的时间------四、称重记录清除方法：1显示SUrE 0----2输入要清的车号----按五、打印设置方法：（KX1121打印机）AUTO O----显示TYPE 3----显示显示b 20----显示HL 99-----OdE 0或1（选择0时用空白纸，选择1时用填充磅单）----显示显示Y 0011---操作结束警告：雷雨天气时，必须拔下仪表、打印机电源插头及秤台信号电缆插头！严禁在秤台上进行电焊操作！。

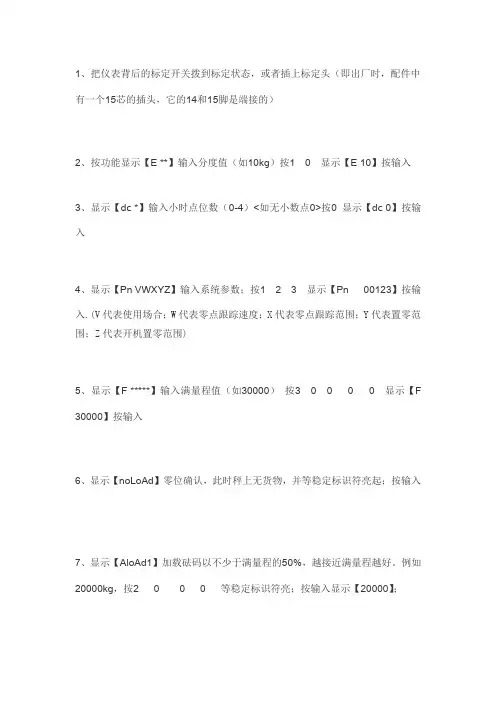

XK3190-A9标定说明

1、把仪表背后的标定开关拨到标定状态，或者插上标定头（即出厂时，配件中有一个15芯的插头，它的14和15脚是端接的）
2、按功能显示【E**】输入分度值（如10kg）按10显示【E10】按输入
3、显示【dc*】输入小时点位数（0-4）<如无小数点0>按0显示【dc0】按输入
4、显示【Pn VWXYZ】输入系统参数；按123显示【Pn00123】按输入.(V代表使用场合；W代表零点跟踪速度；X代表零点跟踪范围；Y代表置零范围；Z代表开机置零范围)
5、显示【F*****】输入满量程值（如30000）按30000显示【F 30000】按输入
6、显示【noLoAd】零位确认，此时秤上无货物，并等稳定标识符亮起；按输入
7、显示【AloAd1】加载砝码以不少于满量程的50%，越接近满量程越好。

例如20000kg，按2000等稳定标识符亮；按输入显示【20000】；
8、显示【H******】按输入显示【c******】按输入显示【c H****】按输入
9、显示【Adr**】通讯地址（0-26）<例如1>按1显示【Adr01】按输入
显示【bt*】串行通讯的波特率（0-4）分别表示波特率为600、1200、2400、4800、9600<例如4>按4显示【bt4】按输入
10、显示【t F*】串行通讯方式：0-连续发送方式，不接收；1-指令应答方式<例如0>按0显示【t F0】按输入显示：称重状态。

标定结束！
11、标定后必须拔下标定头。

或者拨回标定开关！。

xk3190-A9+使用说明书

XK3190-A9＋称重显示控制器、，2008年01月版山东鲁成衡器有限公司第一章技术参数 1第二章安装 3一. 仪表前功能示意图和后功能示意图二. 传感器和仪表的联接三. 打印机与仪表的联接四. 大屏幕与仪表的联接使用五. 串行通讯接口与仪表的联接使用第三章操作方法 10一. 开机及开机自动置零二. 手动置零 ( 半自动置零)三. 去皮功能操作四. 日期、时间的设置和操作五. 蓄电池使用六. 内码显示七. 数据记录的贮存操作八. 打印操作九. 报表打印十. 记录的清除操作十一. 记忆皮重的输入方法十二.节电功能十三.查看软件版本号第四章维护保养和注意事项 16 第五章信息提示 16附录 18亲爱的用户：在使用仪表前，敬请阅读使用说明书第一章技术参数1. 型号XK3190-A9+称重显示器2. 准确度: 3级,n=30003.模拟部分转换原理Δ－Σ式A/D输入信号范围-16 mV～ 18 mV转换速度每秒10次A/D转换分辨码100万码标定全部采用键盘操作完成供桥电源DC，5V，可连接8个350Ω的传感器或16个700Ω的传感器传感器的联接方式采用6线式，长线自动补偿4. 显示7位LED， 7个状态指示符，3个电量指示符显示周期100ms分度值1/2/5/10/20/50/100 可选5. 时钟可显示年/月/日、时/分/秒，自动闰年、闰月。

6. 键盘数字键0～9功能键15个（其中10个与数字键复合使用）键材料轻触式薄膜开关7. 大屏幕显示器接口串行输出方式传输方式电流环 / RS232信号传输的数据格式11位波特率600传输距离≤30m8. 串行通讯接口传输方式RS232C/RS422(选配)/ RS485(选配)波特率波特率可选600/1200/2400/4800/9600传输的数据格式10位：1位起始位、8位数据位（ASCⅡ编码）、1位停止位传输距离RS232：≤30mRS422/RS485：≤1200m9. 打印接口标准并行输出接口：可配TpuP16微型打印机；TM800、KX－P1121、KX－P1131、LQ300K＋、LQ1600K等宽行打印机；POS58、T58D等热敏微打。

上海耀华XK3190A9称重显示使用说明书说明书

XK3190-A9称重显示器2002年11月版目录第一章技术参数 1第二章安装 2一. 仪表前功能视图和后功能视图二. 传感器和仪表的连接三．打印机与仪表的连接四. 大屏幕显示器的连接五. 串行通讯接口的连接第三章操作方法9一. 开机及开机自动置零二. 手动置零 ( 半自动置零)三. 去皮功能四. 日期、时间的使用和操作五. 蓄电池使用六. 内码显示七. 数据记录的贮存八. 打印操作九. 记录的清除操作十. 记忆皮重的输入方法第四章维护保养和注意事项13 第五章信息提示14附录16亲爱的用户：在使用仪表前，敬请阅读使用说明书。

第一章技术参数1. 型号 XK3190-A9称重显示器2. 模拟部分转换原理双积分式A/D输入信号范围0 ～ 18mV最大净输入信号18mV转换速度10～15次/秒A/D转换分辨码50万码非线性＜ 0.01%F.S满量程温度系数8PPM/℃标定全部采用键盘操作完成供桥电源DC，8V，可连接6个350Ω的传感器或12个700Ω的传感器传感器的连接方式采用6线式，长线自动补偿3. 显示7位LED，字高0.56英寸，7个状态指示符，3个电量指示符显示周期 100ms分度值1/2/5/10/20/50/100 可选4. 时钟可显示年/月/日、时/分/秒，自动闰年、闰月。

精度+ 5s/24h，不受断电影响。

5. 键盘数字键0～9功能键15个（其中10个与数字键复合使用）键材料轻触式薄膜开关6. 大屏幕显示器接口串行输出方式传输方式电流环 / RS232信号传输的数据格式11位波特率 600传输距离≤30米7. 串行通讯接口传输方式RS232C波特率波特率可选600/1200/2400/4800/9600传输的数据格式10位：1位起始位、8位数据位（ASCⅡ编码）、1位停止位传输距离≤30米8. 打印接口标准并行输出接口可配TpuP16微型打印机、TM800、KX－P1121、LQ1600K宽行打印机9. 数据贮存可贮存255个车号和皮重、100个货号、205组称重记录10. 使用电源交流电源 AC 180 -- 240V 49Hz -- 51Hz直流电源采用CP7－12蓄电池供电（12V，外接）蓄电池使用时间约20小时（充足电后使用）蓄电池充电时间约30小时交流保险丝 500mA直流保险丝 1.5A11. 使用环境使用温度0℃ -- 40℃储运温度－25℃ -- 55℃相对湿度≤85％RH预热时间15分钟12. 外形310×195×186 (mm)自重约2.5公斤( 1 )第二章安装联接一.仪表前功能视图和后功能视图 :(图2－1 ) 前功能视图(图2－2 ) 后功能视图( 2 )二、传感器与仪表的连接1、传感器的连接采用9芯插头座。

xk3190-A9使用说明

XK3190-A9＋称重显示控制器2008年01月版山东鲁成衡器有限公司第一章技术参数 1 第二章安装 3一. 仪表前功能示意图和后功能示意图二. 传感器和仪表的联接三. 打印机与仪表的联接四. 大屏幕与仪表的联接使用五. 串行通讯接口与仪表的联接使用第三章操作方法10一. 开机及开机自动置零二. 手动置零( 半自动置零)三. 去皮功能操作四. 日期、时间的设置和操作五. 蓄电池使用六. 内码显示七. 数据记录的贮存操作八. 打印操作九. 报表打印十. 记录的清除操作十一. 记忆皮重的输入方法十二.节电功能十三.查看软件版本号第四章维护保养和注意事项16 第五章信息提示16附录18亲爱的用户：在使用仪表前，敬请阅读使用说明书第一章技术参数1. 型号XK3190-A9+称重显示器2. 准确度:3级,n=30003.模拟部分转换原理Δ－Σ式A/D输入信号范围-16 mV～18 mV转换速度每秒10次A/D转换分辨码100万码标定全部采用键盘操作完成供桥电源DC，5V，可连接8个350Ω的传感器或16个700Ω的传感器传感器的联接方式采用6线式，长线自动补偿4. 显示7位LED，7个状态指示符，3个电量指示符显示周期100ms分度值1/2/5/10/20/50/100 可选5. 时钟可显示年/月/日、时/分/秒，自动闰年、闰月。

6. 键盘数字键0～9功能键15个（其中10个与数字键复合使用）键材料轻触式薄膜开关7. 大屏幕显示器接口串行输出方式传输方式电流环/ RS232信号传输的数据格式11位波特率600传输距离≤30m8. 串行通讯接口传输方式RS232C/RS422(选配)/ RS485(选配)波特率波特率可选600/1200/2400/4800/9600传输的数据格式10位：1位起始位、8位数据位（ASCⅡ编码）、1位停止位传输距离RS232：≤30mRS422/RS485：≤1200m9. 打印接口标准并行输出接口：可配TpuP16微型打印机；TM800、KX－P1121、KX－P1131、LQ300K＋、LQ1600K等宽行打印机；POS58、T58D等热敏微打。

k3190-a9+使用说明书

XK3190-A9＋称重显示控制器2008年01月版山东鲁成衡器有限公司第一章技术参数 1第二章安装 3一. 仪表前功能示意图和后功能示意图二. 传感器和仪表的联接三. 打印机与仪表的联接四. 大屏幕与仪表的联接使用五. 串行通讯接口与仪表的联接使用第三章操作方法 10一. 开机及开机自动置零二. 手动置零 ( 半自动置零)三. 去皮功能操作四. 日期、时间的设置和操作五. 蓄电池使用六. 内码显示七. 数据记录的贮存操作八. 打印操作九. 报表打印十. 记录的清除操作十一. 记忆皮重的输入方法十二.节电功能十三.查看软件版本号第四章维护保养和注意事项 16 第五章信息提示 16附录 18亲爱的用户：在使用仪表前，敬请阅读使用说明书第一章技术参数1. 型号XK3190-A9+称重显示器2. 准确度: 3级,n=30003.模拟部分转换原理Δ－Σ式A/D输入信号范围-16 mV～ 18 mV转换速度每秒10次A/D转换分辨码100万码标定全部采用键盘操作完成供桥电源DC，5V，可连接8个350Ω的传感器或16个700Ω的传感器传感器的联接方式采用6线式，长线自动补偿4. 显示7位LED， 7个状态指示符，3个电量指示符显示周期100ms分度值1/2/5/10/20/50/100 可选5. 时钟可显示年/月/日、时/分/秒，自动闰年、闰月。

6. 键盘数字键0～9功能键15个（其中10个与数字键复合使用）键材料轻触式薄膜开关7. 大屏幕显示器接口串行输出方式传输方式电流环 / RS232信号传输的数据格式11位波特率600传输距离≤30m8. 串行通讯接口传输方式RS232C/RS422(选配)/ RS485(选配)波特率波特率可选600/1200/2400/4800/9600传输的数据格式10位：1位起始位、8位数据位（ASCⅡ编码）、1位停止位传输距离RS232：≤30mRS422/RS485：≤1200m9. 打印接口标准并行输出接口：可配TpuP16微型打印机；TM800、KX－P1121、KX－P1131、LQ300K＋、LQ1600K等宽行打印机；POS58、T58D等热敏微打。

XK3190-A9+仪表使用说明书

XK3190-A9＋称重显示控制器一、汽车衡过磅方法：1、汽车过磅前，打开电源开关（先开仪表后开打印机，关机顺序为先关打印机后关仪表），让仪表开机预热15分钟。

2、汽车上磅之前，要检查仪表显示是否为0，如果显示不为0可让汽车上磅。

3、汽车上磅后，等仪表显示数据稳定时，才可读数或打印磅单。

二、磅单打印操作方法：磅单打印有两种方式，第一种是：每一辆车过两次磅，一次毛重，一次皮重。

两次过磅后，形成一组完整的称重记录打印磅单。

第二种是：某车的皮重已知，该车过重车时把皮重预置输入仪表，即可打单。

操作方法如下：1、两次称重（先毛重或先皮重均可）打印方法：重车（空车）上磅----------------用数字键输入车牌号码- ------用数字键输入货物编号---------------车下磅卸货或装货。

卸完或装完货后车上磅-------------用数字键输入车牌号码---------------用数字键输入货物编号-------------仪表开始打印2、一次称重，预置皮重打印方法：重车上磅-------输入皮重值--------------------用数字键输入车牌号码- ------用数字键输入货物编号---------------仪表开始打印--------0。

3、一次称重，调用皮重打印方法：重车上磅-----输入车牌号码---------------用数字键输入车牌号码- ------用数字键输入货物编号---------------仪表开始打印--------0。

三、时间日期修改显示时间------用数字键输入准的时间------显示日期------用数字键输入准的时间------四、称重记录清除方法：1显示SUrE 0----2输入要清的车号----按五、打印设置方法：（KX1121打印机）AUTO O----显示TYPE 3----显示显示b 20----显示HL 99-----OdE 0或1（选择0时用空白纸，选择1时用填充磅单）----显示显示Y 0011---操作结束警告：雷雨天气时，必须拔下仪表、打印机电源插头及秤台信号电缆插头！严禁在秤台上进行电焊操作！。

XK3190-A9P参数设置标定及打印设置

仪表显示：30000标定结束，返回称重状态参数设置对照表内置面板式微打设置仪表显示：tyPE 5指选择内置面板式微打（仅A9P有效）如果不是显示的5，按5，再按输入进入下一步仪表显示：L000100设置自动打印时的最小自动打印重量L 必须大于10个分度值如：分度值是20kg 则输入200按输入进入下一步仪表显示：tELn 8 选择电话号码位数（0-8）0：不打印电话号码1—8：在联单格式时打印电话号码如：选8按输入进入下一步注1：(1)使用A9+P内置的面板式微打,打印机种类(Type)必须选择“5”才能正常工作。

使用外接打印机时，打印机种类(Type)按不同的打印机类型选择1、2、3、4、6。

(2)步骤 8、9只作用于打印机型号(Type)为2、3、4时，其余型号无意义。

(3)电话号码只能在使用内置微打时,打印在称重单后。

因此步骤11、12、13只作用于打印机型号(Type)为5时（其余型号这几个步骤会被跳过）其中可输入的位数随步骤11中选择的电话号码位数的不同而不同，如①. 电话号码位数选“7”，则tH可输入3位，tl可输入4位。

②. 电话号码位数选“3”，则tl可输入3位，步骤12被跳过。

③. 电话号码位数选“0”，则步骤12、13被跳过。

注2：Y参数有五位，自左到右分别为1～5位，每位的作用如下：第1位： 0 两次称重打印模式； 1 一次称重打印模式第2位： 0 不使用节电功能； 1 使用节电功能第3位： 0 重量单位为公斤； 1 重量单位为吨第4位： 0 数据记录不使用货号；1 数据记录使用货号第5位： 0 数据记录不使用车号；1 数据记录使用车号注3：只有在选用填充格式时，才可以选用是否使用扣率。

★打印具体格式参见附录★填充式可使用专用格式无碳复印打印纸，快速打印一式三份。

也可使用专用格式普通打印纸，快速打印一式一份。

★用户若需定制特别格式的填充式打印，可与经销商联系。

1.仪表贮存和打印是同时的，用[打印]键每贮存一组完整的记录的同时打印出该组称重记录(如果打印是设置为有效的)。
