压敏电阻 突波吸收器--S10K14AUTO 规格书 datasheet
压敏电阻的型号及参数选用
压敏电阻的型号及参数选用SJ1152-82部颁标准中压敏电阻器的型号命名分为四部分，各部分的含义见表1。
表1 压敏电阻器的型号命名及含义第一部分用字母“M” 表示主称为敏感电阻器。
第二部分用字母“Y” 表示敏感电阻器为压敏电阻器。
第三部分用字母表示压敏电阻器的用途的特征。
第四部分用数字表示序号，有的在序号的后面还标有标称电压、通流容量或电阻体直径、电压误差、标称电压等。
例如：MYL1-1（防雷用压敏电阻器）MY31-270/3（270V/3kA普通压敏电阻器）>M——敏感电阻器M——敏感电阻器Y——压敏电阻器Y——压敏电阻器L——防雷用31——序号1-1——序号270——标称电压为270V3——通流容量为3kA压敏电阻是一种以氧化锌为主要成份的金属氧化物半导体非线性电阻元件；电阻对电压较敏感，当电压达到一定数值时，电阻迅速导通。
由于压敏电阻具有良好的非线特性、通流量大、残压水平低、动作快和无续流等特点。
被广泛应用于电子设备防雷。
主要参数1、残压：压敏电阻在通过规定波形的大电流时其两端出现的最高峰值电压。
2、通流容量：按规定时间间隔与次数在压敏电阻上施加规定波形电流后，压敏电阻参考电压的变化率仍在规定范围内所能通过的最大电流幅值。
3、泄漏电流：在参考电压的作用下，压敏电阻中流过的电流。
4、额定工作电压：允许长期连续施加在压敏电阻两端的工频电压的有效值。
而压敏电阻在吸收暂态过电压能量后自身温度升高，在此电压下能正常冷却，不会发热损坏。
压敏电阻的不足：（1）寄生电容大压敏电阻具有较大的寄生电容，一般在几百至几千微微法的范围。
在高频信号系统中会引起高频信号传输畸变，从而引起系统正常运行。
（2）泄漏电流的存在压敏电阻的泄漏电流指标既关系到被保护电子系统的正常运行，又关系到压敏电阻自身的老化和使用寿命。
压敏电阻的损坏形式：（1）当压敏电阻在抑制暂态过电压时能量涠疃ㄈ萘渴保姑舻缱杌嵋蚬榷鸹担饕硐治搪贰⒖贰?br /> MYL表示防雷型压敏电阻MYE表示高负荷型压敏电阻,也有厂家用MYT表示通用型，MYL表示防雷型.选用方法(一般情况）1、压敏电压值应大于实际电路的电压峰值，一般为：U1mA =K1×/K2×K3× UCU1mA ---- 压敏电压UC ---- 电路直流工作电压（交流时为有效值）K1 ---- 电源电压波动系数，一般取1.2K2 ---- 压敏电压误差,一般取0.85K3 ---- 老化系数,一般取0.9交流状态下，应将有效值变为峰值，即扩大√2倍，实际应用中可参考此公式通过实验来确定压敏电压值。
稳压管,TVS管,压敏电阻,FUSE的作用和原理
稳压管、TVS管、压敏电阻、FUSE稳压管:1、浪涌保护电路:稳压管在准确的电压下击穿,这就使得它可作为限制或保护之元件来使用,因为各种电压的稳压二极管都可以得到,故对于这种应用特别适宜.图中的稳压二极管D是作为过压保护器件.只要电源电压VS超过二极管的稳压值D就导通,使继电器J吸合负载RL就与电源分开.2、电视机里的过压保护电路:EC是电视机主供电压,当EC电压过高时,D导通,三极管BG导通,其集电极电位将由原来的高电平(5V)变为低电平,通过待机控制线的控制使电视机进入待机保护状态.3、电弧抑制电路:在电感线圈上并联接入一只合适的稳压二极管(也可接入一只普通二极管原理一样)的话,当线圈在导通状态切断时,由于其电磁能释放所产生的高压就被二极管所吸收,所以当开关断开时,开关的电弧也就被消除了.这个应用电路在工业上用得比较多,如一些较大功率的电磁吸控制电路就用到它.4、串联型稳压电路:在此电路中,串联稳压管BG的基极被稳压二极管D钳定在13V,那么其发射极就输出恒定的12V电压了.这个电路在很多场合下都有应用瞬态电压抑制二极管（TVS管）瞬态电压抑制二极管（TVS管）常称为防雷管，是一种安全保护器件。
这种器件在电路系统中起到分流、箝位作用，可以有效降低由于雷电、电路中开关通断时产生的高压脉冲，避免雷电、高压脉冲损坏其它器件。
其工作原理是交流到直流震荡产生直流波，用TVS去掉尖峰，直接并接在次级被保护的设备之前。
TVS是普遍使用的一种新型高效电路保护器件，它具有极快的响应时间(亚纳秒级)和相当高的浪涌吸收能力。
当它的两端经受瞬间的高能量冲击时，TVS能以极高的速度把两端间的阻抗值由高阻抗变为低阻抗，以吸收一个瞬间大电流，从而把它的两端电压箝制在一个预定的数值上，从而保护后面的电路元件不受瞬态高压尖峰脉冲的冲击。
正因为如此，TVS可用于保护设备或电路免受静电、电感性负载切换时产生的瞬变电压，以及感应雷所产生的过电压。

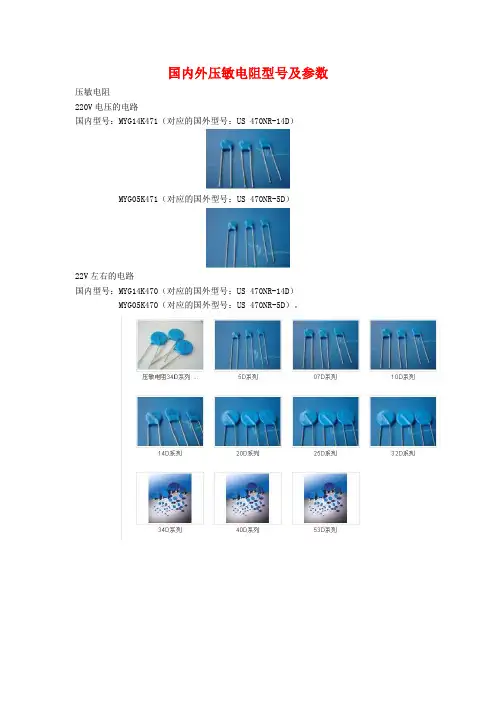

国内外压敏电阻型号及参数
国内外压敏电阻型号及参数压敏电阻220V电压的电路国内型号：MYG14K471（对应的国外型号：US 470NR-14D）MYG05K471（对应的国外型号：US 470NR-5D）22V左右的电路国内型号：MYG14K470（对应的国外型号：US 470NR-14D）MYG05K470（对应的国外型号：US 470NR-5D）。
压敏电阻型号及参数压敏电阻百科名片压敏电阻“压敏电阻"是中国大陆的名词，意思是在一定电流电压范围内电阻值随电压而变，或者是说"电阻值对电压敏感"的阻器。
英文名称叫“Voltage Dependent Resistor”简写为“VDR”,或者叫做“Varistor"。
压敏电阻器的电阻体材料是半导体，所以它是半导体电阻器的一个品种。
现在大量使用的"氧化锌"（ZnO）压敏电阻器，它的主体材料有二价元素（Zn）和六价元素氧（O）所构成。
所以从材料的角度来看，氧化锌压敏电阻器是一种“Ⅱ-Ⅵ族氧化物半导体”。
在中国台湾，压敏电阻器称为"突波吸收器",有时也称为“电冲击（浪涌）抑制器（吸收器）”。
目录[隐藏]1、压敏电阻电路的“安全阀”作用2、压敏电阻的应用类型3、保护用压敏电阻的基本性能4. 压敏电阻的基本参数1、压敏电阻电路的“安全阀”作用2、压敏电阻的应用类型3、保护用压敏电阻的基本性能4. 压敏电阻的基本参数[编辑本段]1、压敏电阻电路的“安全阀”作用压敏电阻有什么用？压敏电阻的最大特点是当加在它上面的电压低于它的阀值" UN"时，流过它的电流极小，相当于一只关死的阀门，当电压超过UN时，流过它的电流激增，相当于阀门打开。
利用这一功能，可以抑制电路中经常出现的异常过电压，保护电路免受过电压的损害。
[编辑本段]2、压敏电阻的应用类型不同的使用场合，应用压敏电阻的目的，作用在压敏电阻上的电压/电流应力并不相同，因而对压敏电阻的要求也不相同，注意区分这种差异，对于正确使用是十分重要的。
压敏电阻07D系列型号参数规格书
Specifications 规格说明:□Varistor Voltage Range 压敏电阻动作电压范围18V~1800V(dc)□Peak Current For 8/20us Current Wave 在8/20us 电流波形最大通流量100A~1800A □Energy Range For 10/1000us Current Wave 在10/1000us 电流波形的能量范围0.4J~1092J □Storage Temperature Range 储存温度范围-40℃~125℃□Operation Ambient Temperature Range 作业环境温度范围储存温度范围-40℃~85℃□Typical Response Time 反应时间〈25ns □Insulation Resistance 绝缘电阻≧1000MΩDK05,07.10142025Chip Diameter 芯片直径Φ5mm Φ7mm Φ10mm Φ14mm Φ20mm Φ25mmChip .Shape芯片形状Varistor Voltage 压敏电阻动作电压例如Examples:47×100=47V47×101=470V 11×102=1100V470471112Tolerance 误差K .±10%L .±15%M .±20%OrCustomer Special Requirem ent圆形DiscHighSurge/Lead Style高焦/脚型□空白常规□J 高能品□S 直脚□O 外弯脚□I 内弯脚□H 高低脚Part Number Code7471•07D SpecifiationDimension of Componentfor StandardProduct标准品尺寸规格(图1：直脚产品图）（图2：外弯脚产品图）（图3：方形产品简图）（图4：脚距图）Dimension Table尺寸规格:Unit:mmSizesMAX CP Wired±0.05F±1.0Lmin L1min C±0.4PmaxD H H105D7.510.5130.6 5.0±1.02020 1.2 3.0 07D912150.6 5.0±1.02020 1.2 3.0 10D12.516.519.50.87.5±1.02020 1.8 3.0 14D16.52023.50.87.5±1.02020 1.8 3.0 20D2326.529.50.81.07.5±1.010.0±1.02020 1.8 3.0Product Thickness（Tmax)Table成品厚度尺寸:Unit:mm Part Code05D07D10D14D20D E(±1.0)180K 3.4 3.6 4.0 4.1 4.4 1.3220K 3.6 3.8 4.0 4.3 4.5 1.4270K 3.8 4.0 4.3 4.5 4.8 1.5330K 3.5 3.7 4.1 4.2 4.5 1.7390K 3.7 3.9 4.3 4.4 4.7 1.8470K 3.8 4.1 4.5 4.6 4.9 1.8560K 3.8 4.2 4.5 4.7 4.7 1.9680K 4.0 4.3 4.5 4.5 5.0 2.2820K 3.3 3.5 3.9 4.0 4.3 1.6101K 3.6 3.8 4.2 4.3 4.6 1.8121K 3.8 4.0 4.4 4.5 4.82151K 4.1 4.3 4.7 4.8 5.1 1.8181K 3.2 3.4 3.8 3.9 4.2 1.6201K 3.3 3.5 3.9 4.0 4.3 1.7221K 3.4 3.6 4.0 4.1 4.4 1.7241K 3.5 3.7 4.1 4.2 4.5 1.8271K 3.7 3.9 4.2 4.3 4.6 1.9301K 3.9 4.1 4.3 4.4 4.7 2.1331K 4.0 4.2 4.5 4.6 4.9 2.2361K 4.1 4.3 4.7 4.8 5.1 2.3391K 4.2 4.4 4.8 4.9 5.2 2.5431K 4.4 4.6 5.0 5.1 5.4 2.5471K 4.8 5.0 5.2 5.5 5.8 2.6511K 5.0 5.2 5.5 5.6 5.9 2.6561K 5.2 5.4 5.7 5.8 6.1 2.8621K 5.3 5.5 5.7 5.8 6.13681K 5.4 5.6 5.8 5.9 6.2 3.2751K 5.6 5.8 6.0 6.1 6.4 3.4781K— 6.0 6.3 6.4 6.7 3.7821K— 6.3 6.5 6.6 6.9 3.4911K—— 6.6 6.77.0 3.7102K——7.07.17.44112K——7.47.57.9 4.3122K———7.78.1 5.2142K———8.79.1 5.6152K———996162K———9.79.9 6.7182K———9.710.17.4Tape and Reel Specifications编带装尺寸规格(图1：Straight Leads05\07D\10D)(图2：Crimped Leads05D\07D\10D)(图3：Straight Leads10D\14D\20D)(图4：Crimped Leads10D\14D\20D)Packaging Specifications包装说明书Bulk Packaging散装:Taping Packaging编带包装:Packing Dimensions in mm Series MinQuantity(pcs) Ammo05D、07D1500/100010D、14D1000/75020D500/250 Reel05D、07D1500/100010D、14D1000/75020D500/250 Or Customer RequestSeries Min./Plastic bagQuantity05D1000PCS07D1000PCS10D500PCS14D500PCS20D250PCS25D200PCSPerformance Characteristics（Electrical)性能特性The maximum current within the varistorimpulse current(8/20us)applied two times以8/20之标准波形电流加于压敏电阻器两端两次，中间间隔压偏移量在±10以内之最大电流值。
雅乐思电磁炉维修手册
雅乐思电磁炉维修手册雅乐思电器有限公司二00五年三月目录一、原理简介二、爆炸图三、方块图、原理图四、电路原理说明五、维修内容六、使用说明书七、电路源理图原理简介电磁灶加热原理图电磁炉是应用电磁感应加热原理，利用电流通过线圈产生磁场，该磁场的磁力线通过铁质锅底部时会产生无数小涡流，使锅体本身迅速发热，然后加热锅中的食物。
爆炸图电磁炉工作原理说明1、主回路（逆变电路）图中桥整B1将工频（50Hz）电流变换成直流电流，L1为扼流圈（CHOKE），L2是加热线圈，C4是平滑电容，IGBT由控制电路发出的矩形脉冲驱动，IGBT 导通时，流过L2的电流迅速增加。
IGBT截止时，L2、C5发生串联谐振，IGBT C极对地产生高压脉冲。
当该脉冲降至零时，驱动脉冲再次加到IGBT上使之导通。
上述过程周而复始，最终产生25KHZ左右的高频电磁波，使陶瓷板上放置的铁质锅底感应出涡流并使锅发热。
串联谐振的频率取决于L2、C5的参数.。
C1为电源滤波电容，RZ为压敏电阻（突波吸收器），当AC电源电压因故突然升大时，即瞬间短路，使保险丝迅速熔断，以保护电路。
2电源电路变压器式变压器式主板共有+5V，+12V，+20V三种稳压回路，其中桥式整流后的+20V 供IGBT驱动回路和供主控ICLM339使用，稳压、滤波后的+12V供风扇驱动回路使用，由三端稳压电路稳压后的+5V供主控MCU使用。
开关电源式开关电源式主板共有+5V，+20V两种稳压回路，其中桥式整流后的+20V供IGBT驱动回路和供主控ICLM339和供风扇驱动回路使用，由三端稳压电路稳压后的+5V供主控MCU使用。
3冷却风扇当电源接通时，主控IC发出风扇驱动信号（FAN），使风扇持续转动，吸入冷空气至机体内，再从机体后侧排出热空气，以达至机内散热目的，避免零件因高温工作环境造成损坏而故障。
机内超温风扇会自动启动，当风扇停转或散热不良，热敏电阻将信号传送到CPU，停止加热。
14d431k压敏电阻参数
14d431k压敏电阻参数
14d431k是一种压敏电阻器件，常用于电子电路中。
其主要参
数包括：
1. 额定电压（Rated Voltage）：14代表电压额定为14V。
2. 阻值（Resistance Value）：431k表示电阻值为431千欧姆。
3. 额定功率（Rated Power）：通常指在额定工作温度下可以
承受的最大功率。
4. 温度系数（Temperature Coefficient）：用来表示电阻值随温
度变化的程度，一般以百分数或ppm/°C表示。
5. 额定电流（Rated Current）：指电阻器在额定工作电压下可
以承受的最大电流。
6. 额定温度（Rated Temperature）：指电阻器允许的最高工作
温度。
7. 响应时间（Response Time）：指电阻器在受到压力或应力
变化时，内部电阻值发生变化所需的时间。
这些参数可以帮助我们了解和选择适合的14d431k压敏电阻器，并根据具体的应用需求进行合理使用。
压敏电阻标称参数
压敏电阻标称参数压敏电阻用字母“MY”表示，如加J为家用，后面的字母W、G、P、L、H、Z、B、C、N、K分别用于稳压、过压保护、高频电路、防雷、灭弧、消噪、补偿、消磁、高能或高可靠等方面。
压敏电阻虽然能吸收很大的浪涌电能量，但不能承受毫安级以上的持续电流，在用作过压保护时必须考虑到这一点。
压敏电阻的选用，一般考虑标称压敏电压V1mA和通流容量两个参数。
1、所谓压敏电压，即击穿电压或阈值电压。
指在规定电流下的电压值，大多数情况下用1mA直流电流通入压敏电阻器时测得的电压值，其产品的压敏电压范围可以从10－9000V不等。
可根据具体需要正确选用。
一般V1mA=1.5Vp=2.2VAC，式中，Vp为电路额定电压的峰值。
VAC为额定交流电压的有效值。
ZnO压敏电阻的电压值选择是至关重要的，它关系到保护效果与使用寿命。
如一台用电器的额定电源电压为220V，则压敏电阻电压值V1mA=1.5Vp=1.5××220V=476V，V1mA=2.2VAC=2.2×220V=484V，因此压敏电阻的击穿电压可选在470－480V之间。
2、所谓通流容量，即最大脉冲电流的峰值是环境温度为25℃情况下，对于规定的冲击电流波形和规定的冲击电流次数而言，压敏电压的变化不超过±10％时的最大脉冲电流值。
为了延长器件的使用寿命，ZnO压敏电阻所吸收的浪涌电流幅值应小于手册中给出的产品最大通流量。
然而从保护效果出发，要求所选用的通流量大一些好。
在许多情况下，实际发生的通流量是很难精确计算的，则选用2－20KA的产品。
如手头产品的通流量不能满足使用要求时，可将几只单个的压敏电阻并联使用，并联后的压敏电不变，其通流量为各单只压敏电阻数值之和。
要求并联的压敏电阻伏安特性尽量相同，否则易引起分流不均匀而损坏压敏电阻。
压敏电阻的选用选用压敏电阻器前，应先了解以下相关技术参数：标称电压是指在规定的温度和直流电流下，压敏电阻器两端的电压值。
反激电源各元件用途及选用简述_一_
反激电源各元件用途及选用简述<一>一目的希望用简短的篇幅，将公司目前的电源方案中的各元件作用做一说明，期望对实际应用有点点帮助，若有介绍不当之处，请不吝指教。
二典型示意图。
三各元件的选用及功用。
1、F1:保险丝，过流时熔断防止起火、爆炸等。
通常选择输入电流有效值的1.5-2.5倍，电压250V。
因大电容的存在需选慢熔。
2、MOV1：压敏电阻(突波吸收器)，钳位瞬间过高电压按预期的瞬变电压选择体积，体积越大承受浪涌电流越大。
在1KV瞬变电压场合通常选择07K471，表示￠7，误差10%，变阻电压470V，瞬间吸收电流1200A。
3、D1-D4：整流二极管，将输入交流电压整流成直流。
额定电压选500V以上即可。
散热条件好时额定电流只需输入有效电流的1-1.5倍即可，散热不好时则需2-4倍。
4、C1、C2：输入电解电容，起滤波储能作用。
电容容量主要参考输入功率及纹波电流。
C=P IN/V Ripple*F,如24W输出的电源，纹波取15V，频率60K时，电容C=24/15*60000*0.8=33uF，通常全电压时取1.5-2.5uF 每瓦，单电压时0.7-1uF每瓦纹波电流可通过变压器电压电流推导，不过较繁琐，通常都是验证时直接用电流探棒来测试。
若纹波电流超过规格书限值，电容中心的温度可能超过温度限值，严重缩短工作寿命。
5、L2：差模电感，和C1、C2一起组成∏型滤波，抑制差模干扰。
通常感量大些时抑制效果更好，但匝数多体积大，寄生电容加大导致高频性能变差，通常感量在300uH-3mH之间。
电流密度选6-10A。
磁芯材料选初始磁导率为100-300的镍锌材料。
6、R2、C3、D5：吸收电路，吸收开关管关断时漏磁而引起的电压尖峰。
C3是吸收电容，容量大吸收效果好，但会影响效率，通常选择在几百P到10nF 之间，可按实测波形及效率调整。
R2是C3的泄放电阻，在开关管导通时泄放能量为下一次吸收做准备，此电阻越小，泄放越多，C3吸收效果越好，但损耗加大，通常在75K到300K之间。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Construction
I Round varistor element, leaded
I Coating: epoxy resin (D1: phenolic resin),
flame-retardant to UL 94 V-0I Terminals: tinned copper wire Features
I High energy absorption,particularly in case of load dump I Jump-start strength
I Stable protection level, minimum leakage current I High resistance to cyclic temperature stress I PSpice models
I
Types for T A = 125 °C
Taping
I All types available on tape upon request
Type designation
Detailed description of coding system on page 39, chapter “General Technical Information ”
General technical data Climatic category LCT UCT
Damp heat, steady state (93 % r.h., 40 °C)40/85/56 (D1: 40/125/56)– 40 °C
+ 85 °C (D1: + 125 °C)56 days
in accordance with IEC 60068-1in accordance with IEC 60068-2-3Operating temperature – 40 … + 85 °C (D1: … + 125 °C)in accordance with CECC 42 000
Storage temperature – 40 … + 125 °C (D1: … + 150 °C)
Electric strength ³ 2,5 kV RMS (not D1)in accordance with CECC 42 000Insulation resistance ³ 10 M W (not D1)in accordance with CECC 42 000
Response time
< 25 ns
SIOV-S 14 K 14 AUTO
Design
Rated diameter of varistor disk Automotive varistor Max. AC operating voltage Tolerance of varistor voltage
EPCOS metal oxide varistor Leaded Varistors Automotive Series
C for S (1)
V RMS
V
14
14
14
14
14
14
17
17
17
25
30
30
If the maximum loads specified for load dump and jump start are fully utilized, subsequent
polarity reversal of the AUTO varistors is inadmissible.
If the load remains under the maximum ratings, polarity reversal may be admissible.Contact EPCOS for consultancy on this kind of problem.
Load dump or jump start can decrease the varistor voltage in load direction by max. 15 %.1)Measured in load direction
v
(1 mA)Max. clamping voltage v V 1043
1043 1043 1043 1043 1043 1053 1053 1053 1077 1093 10
93
±mm b max mm 9,0 13,0 12,0 17,0 16,0 23,0 13,0 17,0
4
m
a
x
.
Herausgegeben von EPCOS AG
Unternehmenskommunikation, Postfach 801709, 81617 München, DEUTSCHLAND
( ++49 89 636 09, FAX (089) 636-2 2689
EPCOS AG 2002. Vervielfältigung, Veröffentlichung, Verbreitung und Verwertung dieser Broschüre und ihres Inhalts ohne aus-drückliche Genehmigung der EPCOS AG nicht gestattet.
Bestellungen unterliegen den vom ZVEI empfohlenen Allgemeinen Lieferbedingungen für Erzeugnisse und Leistungen der Elek-troindustrie, soweit nichts anderes vereinbart wird.
Diese Broschüre ersetzt die vorige Ausgabe.
Fragen über Technik, Preise und Liefermöglichkeiten richten Sie bitte an den Ihnen nächstgelegenen Vertrieb der EPCOS AG oder an unsere Vertriebsgesellschaften im Ausland. Bauelemente können aufgrund technischer Erfordernisse Gefahrstoffe ent-halten. Auskünfte darüber bitten wir unter Angabe des betreffenden Typs ebenfalls über die zuständige Vertriebsgesellschaft ein-zuholen.
Published by EPCOS AG
Corporate Communications, P.O. Box 80 17 09, 81617 Munich, GERMANY
( ++49 89 636 09, FAX (089) 636-2 2689
EPCOS AG 2002. Reproduction, publication and dissemination of this brochure and the information contained therein without EPCOS’ prior express consent is prohibited.
Purchase orders are subject to the General Conditions for the Supply of Products and Services of the Electrical and Electronics Industry recommended by the ZVEI (German Electrical and Electronic Manufacturers’ Association), unless otherwise agreed. This brochure replaces the previous edition.
For questions on technology, prices and delivery please contact the Sales Offices of EPCOS AG or the international Representa-tives.
Due to technical requirements components may contain dangerous substances. For information on the type in question please also contact one of our Sales Offices.。
