如何使用HC聚合物粘结砂浆(
聚合物水泥砂浆施工方法

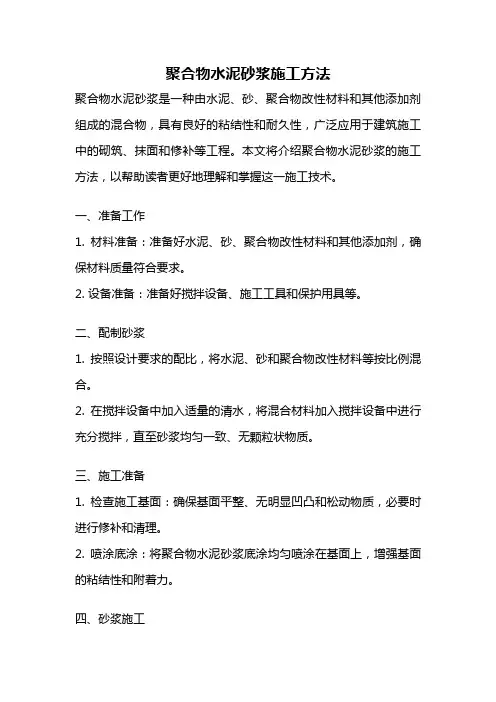

聚合物水泥砂浆施工方法聚合物水泥砂浆是一种由水泥、砂、聚合物改性材料和其他添加剂组成的混合物，具有良好的粘结性和耐久性，广泛应用于建筑施工中的砌筑、抹面和修补等工程。
本文将介绍聚合物水泥砂浆的施工方法，以帮助读者更好地理解和掌握这一施工技术。
一、准备工作1. 材料准备：准备好水泥、砂、聚合物改性材料和其他添加剂，确保材料质量符合要求。
2. 设备准备：准备好搅拌设备、施工工具和保护用具等。
二、配制砂浆1. 按照设计要求的配比，将水泥、砂和聚合物改性材料等按比例混合。
2. 在搅拌设备中加入适量的清水，将混合材料加入搅拌设备中进行充分搅拌，直至砂浆均匀一致、无颗粒状物质。
三、施工准备1. 检查施工基面：确保基面平整、无明显凹凸和松动物质，必要时进行修补和清理。
2. 喷涂底涂：将聚合物水泥砂浆底涂均匀喷涂在基面上，增强基面的粘结性和附着力。
四、砂浆施工1. 抹灰：将配好的聚合物水泥砂浆用抹刀均匀地抹在基面上，厚度一般为2-3毫米。
2. 整平：用木抹子或刮板将抹好的砂浆整平，使其表面平整、光滑。
3. 打磨：待砂浆稍干后，用抛光机或手工磨具对表面进行打磨，使其更加光滑、细腻。
4. 养护：在施工完成后，对砂浆进行养护，保持充分的湿润，以提高其强度和耐久性。
五、注意事项1. 施工环境：避免在高温、低温和潮湿环境下施工，以免影响砂浆的粘结性。
2. 施工时间：根据施工环境和砂浆的特性，合理控制施工时间，避免过早或过晚进行下一道工序。
3. 施工厚度：根据设计要求和实际情况，控制砂浆的施工厚度，以保证施工质量。
4. 安全防护：在施工过程中，要佩戴好安全帽、口罩、手套等防护用具，确保施工安全。
六、施工质量控制1. 施工工艺：按照规范要求的施工工艺进行操作，确保每个环节的施工质量。
2. 施工记录：做好施工记录，包括施工时间、施工人员、材料用量等，以备查验和追溯。
3. 质量检测：对施工完成的砂浆进行质量检测，包括强度、密实度等指标，确保施工质量符合要求。
聚合物砂浆现场施工方法
精心整理聚合物砂浆施工方案1.主要材料聚合物砂浆分为Ⅰ级和Ⅱ级，应按设计文件说明采用，其性能应符合下表的规定。
表1承重结构加固用聚合物砂浆基本性能留；喷水应使基面达到饱和面干含水状态（完全吸水饱和但表面无明水）。
3.2聚合物砂浆施工聚合物砂浆的施工应在界面剂干燥后进行；且在砂浆施工前应确保基面是干净无杂物水渍污染；1)聚合物砂浆的配置应严格按照聚合物砂浆使用说明进行拌制聚合物砂浆，控制拌制比例，必要时应进行称量；采用专用砂浆搅拌机进行搅拌，搅拌约5~7min至均匀，搅拌前应确保搅拌机容器内干净无明水；一次搅拌的聚合物砂浆不宜过多，要根据施工进度进行制备，以免制备的砂浆存放时间过长，一般情况下砂浆存放时间不得超过30min，且施工中不得任意改变配比或加水； 采用机器喷射应确保聚合物砂浆的颗粒不超过3mm，若不满足时，需采用刷网（刷孔2.5～3mm）进行刷除大颗粒。
第一次把聚合物砂浆放入半自动喷射机器时，需湿润机器，以免聚合物砂浆水份被流失； 采用半自动砂浆喷射机施工时，聚合物砂浆配置容器必须保证干净，不能有大颗粒的沙子等混入，否则砂浆喷射机将受到影响无法喷射；2)第一层砂浆施工在界面干燥（指涂膜表面达到可以轻轻触摸，不留痕迹的干燥程度）的情况下，进行第一道聚合物砂浆施工；为保证厚度均匀，建议在砂浆施工前，设置灰饼、冲筋或拉线。
采用砂浆喷射机喷射砂浆，应注意喷射口对准基面进行喷射，喷射孔不宜太近，否则回弹率过高，也不宜太远，影响粘结性能，注意控制空压机的压力和喷射机砂浆流量，压力控制在0.6MP左右，所有仪器的操作需要经过专门培训才可上岗；第一遍喷射或抹灰厚度不宜过厚，以基本覆盖钢筋/钢丝网片为宜；第一遍抹灰表面应拉毛，为下层抹灰做好准备；采用喷射施工时，其表面自然处于毛面状态；3)后续聚合物砂浆抹灰后续喷射或抹灰应在前次喷射初凝前进行，后续分层厚度控制宜在10～15mm，喷射或抹灰要求挤压密实，使前后抹灰层结合紧密；如尚未达到设计厚度，抹灰表面应拉毛，为下层抹灰做好准备；如已达到设计厚度，表面用铁抹子抹平、压实、压光，确保其表面平整（或者按照其他要求做成毛面）；为了保证砂浆施工完成后的表面平整及阴阳角效果，必要时应采用木方或模板支设在喷射范围的周围；喷射过程中厚度控制技术需要有专门衡量标准，比如设置灰饼或者设置锚栓，用来确认是否达到设计厚度。
聚合物砂浆施工方案
聚合物砂浆施工方案聚合物砂浆是一种高性能的建筑材料，广泛应用于建筑施工中。
下面是一个关于聚合物砂浆施工的方案。
一、施工前准备1. 安全措施：施工现场应设置明显的警示标志，工人应佩戴防护用品。
2. 确定施工面积：根据实际需要确定施工的面积，确保材料的使用量。
二、基底处理1. 清洁：将施工面进行彻底的清洁，清除杂物和污垢。
2. 凹陷修补：对于有凹陷或裂缝的地方，用填补技术进行修复。
3. 涂布底漆：在施工面上涂布一层聚合物砂浆专用底漆，提高粘结力。
三、砂浆施工1. 配料：根据施工需要，按照规定的比例将聚合物砂浆和清水充分搅拌均匀，注意防止砂浆的过度稀薄或过度浓稠。
2. 渗透涂布：用刷子将砂浆涂布在基底上，厚度一般为2-3mm，保证整块基底均匀涂布。
3. 整平：用刮板或抹刀将涂布的砂浆整平，并保证表面平整度。
4. 特殊处理：对于需要特殊处理的部位，如角部、管道孔、接缝等，使用适当的工具进行处理。
5. 保护层：在砂浆施工完成后，应及时进行保护措施，避免外界因素对施工面的损害。
四、施工后处理1. 施工环境：施工完成后，应确保施工环境的通风良好，保持适宜的温度和湿度。
2. 施工周期：根据施工环境和聚合物砂浆的特性，控制好施工的周期，确保施工面的质量。
3. 快干处理：聚合物砂浆施工完成后，进行快干处理，加快施工面的硬化速度。
4. 检查验收：施工完成后，进行验收工作，检查施工面的平整度、粘结力等指标是否符合要求。
总结：聚合物砂浆施工方案主要包括施工前准备、基底处理、砂浆施工和施工后处理四个部分。
在施工过程中，需要确保施工面的清洁、平整度和粘结力，控制好施工周期和施工环境，以保证施工面的质量。
最后，对施工面进行检查验收并进行保护措施。
聚合物砂浆(胶粘剂)拉拔实验基础操作指南

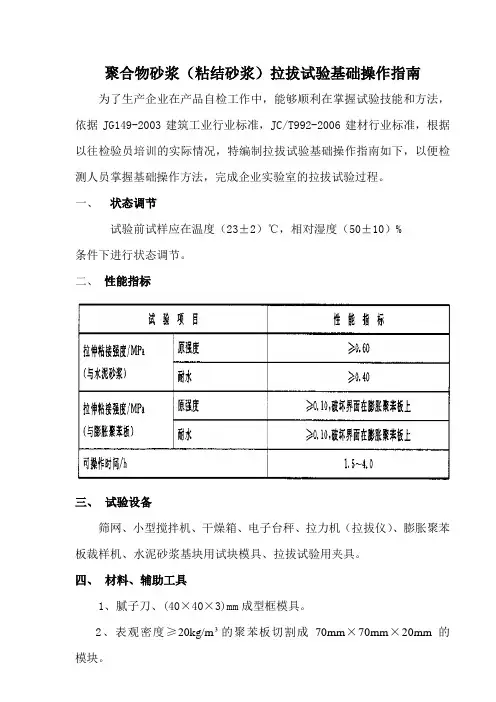

聚合物砂浆（粘结砂浆）拉拔试验基础操作指南为了生产企业在产品自检工作中，能够顺利在掌握试验技能和方法，依据JG149-2003建筑工业行业标准，JC/T992-2006建材行业标准，根据以往检验员培训的实际情况，特编制拉拔试验基础操作指南如下，以便检测人员掌握基础操作方法，完成企业实验室的拉拔试验过程。
一、状态调节试验前试样应在温度（23±2）℃，相对湿度（50±10）%条件下进行状态调节。
二、性能指标三、试验设备筛网、小型搅拌机、干燥箱、电子台秤、拉力机（拉拔仪）、膨胀聚苯板裁样机、水泥砂浆基块用试块模具、拉拔试验用夹具。
四、材料、辅助工具1、腻子刀、(40×40×3)mm成型框模具。
2、表观密度≥20kg/m³的聚苯板切割成70mm×70mm×20mm的模块。
3、刃宽≥50mm的腻子刀或小抹灰刀一个。
4、(70×70×20)mm水泥砂浆基块6个为一组。
5、粘结胶：高性能环氧树脂胶或哥俩好胶粘剂，固化时间不大于24h。
五、操作规程1、从成品干粉砂浆中抽取粘结砂浆2kg。
2、加适量水（或者厂家提供比例）搅拌均匀，搅拌成施工所用的粘结砂浆。
3、将成型框模具(40×40×3)mm放置在70×70×20)mm水泥砂浆基块上或表观密度≥20kg/m3膨胀聚苯板苯板上，用腻子刀尖将粘结砂浆压实、填平、收光表面无孔洞起泡。
将成型框模具撤去，在标准环境下养护不少于7天。
4、原强度：与膨胀聚苯板粘结、与砂浆块粘结各6块为一组。
按照规定的养护条件进行养护，在养护第6天时，用高性能环氧树脂胶（哥俩好），把抗拉用钢质拉拔头分别粘结在粘结砂浆上继续养护1天进行拉伸试验；5、耐水：在标准环境条件下养护7天，再浸水7天，在浸水第7天时，用高性能环氧树脂胶（哥俩好），把抗拉用钢质拉拔头分别粘结在粘结砂浆上，固化后进行拉伸试验；6、可操作时间：在试验环境中按标准规定的时间放置，与膨胀聚苯板粘结、与砂浆块粘结各6块为一组。
聚合物高强修补砂浆的使用方法
聚合物高强修补砂浆的使用方法聚合物高强修补砂浆是一种特殊的砂浆材料，它具有较高的强度和耐久性，广泛应用于建筑和工程修补领域。
本文将介绍聚合物高强修补砂浆的使用方法，帮助读者正确使用和施工。
在使用聚合物高强修补砂浆之前，需要对待修补的表面进行清洁和处理。
清除表面的灰尘、油污和松散的材料，确保表面干燥、坚固和无杂质。
可以使用清水和刷子进行清洁，或者使用专门的表面处理剂，去除污垢和老旧材料。
接下来，将聚合物高强修补砂浆按照使用说明进行配制。
根据不同的产品，可能需要将粉末和液体按照一定的比例混合，搅拌均匀。
一般来说，将液体慢慢加入粉末中，并不断搅拌，直到得到均匀的糊状物。
在混合好的聚合物高强修补砂浆还未开始凝固之前，将其涂抹到需要修补的表面上。
可以使用刷子、铲子或者抹刀等工具，根据具体情况选择合适的涂抹工具。
将砂浆均匀地涂抹在表面，并利用工具将其填充到需要修补的区域。
在涂抹砂浆的过程中，需要注意修补层的厚度和平整度。
一般来说，修补层的厚度应根据具体的修补需求来确定，但通常不宜超过5mm。
同时，要确保修补层的表面平整，以便后续的表面处理和装饰。
在涂抹完成后，需要等待聚合物高强修补砂浆完全干燥和凝固。
具体的时间取决于产品的性质和环境条件，一般需要等待24小时以上。
在此期间，应尽量避免对修补层施加额外的压力或受到外界的干扰，以确保修补效果的稳定性和耐久性。
修补完成后，可以根据需要进行表面处理和装饰。
可以使用砂纸、砂轮或者涂料等材料，对修补层进行打磨、喷涂或者涂刷，以达到理想的表面效果。
同时，还可以根据需要进行防水处理或者防腐处理，提高修补层的耐久性和使用寿命。
聚合物高强修补砂浆是一种非常实用的建筑修补材料，具有很高的强度和耐久性。
正确的使用方法可以确保修补效果的稳定和持久。
希望通过本文的介绍，读者能够更好地理解和掌握聚合物高强修补砂浆的使用方法，为实际工程施工提供参考和指导。
聚合物抗裂砂浆使用说明
聚合物抗裂砂浆使用说明
一、产品介绍
聚合物抗裂砂浆是一种用于墙面装修的特殊材料，主要由水泥、细砂、聚合物
改性材料等组成。
它具有良好的抗裂性能和粘结强度，可以有效防止墙面开裂，提高墙面的整体质量。
二、使用方法
1.准备工作：清除墙面上的杂物和尘土，确保墙面干燥清洁。
2.调制砂浆：按照包装上的比例将砂浆粉末倒入清水中，搅拌均匀至
无颗粒，避免出现结块。
3.涂抹砂浆：用刮刀将调制好的砂浆均匀涂抹在墙面上，厚度约为2-
4mm。
4.找平处理：用抹刀将砂浆抹制成平整的表面，确保整个墙面都被覆
盖到。
5.表面处理：在砂浆未完全干燥时，可以用抹刀或者海绵修整表面，
使其更加平整光滑。
6.干燥时间：通常需要等待24小时左右，待砂浆完全干透后可以进行
下一步处理。
三、注意事项
1.温度：施工过程中避免在高温或过冷环境下操作，以免影响砂浆的
黏结效果。
2.保养：施工完成后，需避免水或其他液体长时间浸泡，保持墙面干
燥有助于砂浆的长期保持。
3.施工技巧：在涂抹砂浆时要均匀用力，以避免出现厚薄不均的情况，
影响美观和使用寿命。
四、适用范围
聚合物抗裂砂浆适用于室内墙面的装修，特别适合在潮湿环境下使用，如厨房、浴室等。
也可以用于外墙装饰，提高墙面的抗裂性能和整体质量。
通过正确的使用方法和注意事项，聚合物抗裂砂浆可以为墙面提供更好的保护
和装饰效果，确保墙面长时间保持美观和耐用。
聚合物防水砂浆施工
6.聚合物防水砂浆施工6.1产品说明聚合物水泥防水砂浆具有较好的抗渗性能，可采用薄层抹灰施工，同时该产品还具有一定的柔性和较好的粘接、防裂性能。
6.2.施工工艺（1）防水砂浆涂抹前，基层混凝土和砂浆强度应不低于设计值的80%。
（2）基层应平整、坚固、洁净，无浮尘杂物，不得有疏松、凹陷处；如果有油污、孔洞等要进行清洗、修补处理。
（3）施工前，基层面要用水充分润湿，无积水时可施工。
（4）聚合物水泥防水砂浆搅拌必须用砂浆搅拌机或手提电钻配以搅拌齿进行现场搅拌，不能采用人工拌和。
搅拌时间比普通砂浆要延长2-3分钟，最好先预搅拌2分钟，静停2分钟，再二次搅拌2分钟以便充分搅拌均匀。
一次不要搅拌太多，根据抹灰速度进行搅拌，搅拌好的砂浆要在1小时内用完。
施工中因环境温度、风力等因素影响可适量加水，以标准比例拌制的稠度为准。
（5）管根部、地漏口、结构转角等细部构造处，应进行增强处理。
管根部周围在基层宜剔宽深约为1cm的槽，用聚合物水泥防水砂浆嵌入后涂抹聚合物水泥防水砂浆一遍，压入一层网格布。
其上再进行聚合物水泥防水砂浆抹灰。
（6）聚合物水泥防水砂浆施工时，抹灰的厚度应一致，压入网格布，不得出现薄厚不均的现象。
抹灰各层应紧密贴合，每层宜连续施工；如必须留茬时，采用阶梯坡形茬，但必须离开阴阳角处200mm；接茬要依层次顺序操作，层层搭接紧密，搭接宽度不小于100mm。
（7）聚合物水泥防水砂浆凝结后，进行自然养护，养护温度不低于5℃。
6.3质量要求（1）聚合物水泥防水砂浆防水层所用材料应符合产品标准的质量规定。
（2）防水砂浆表面应密实、平整，阴阳角处应光滑顺直。
（3）防水层表面施工缝留茬位置应正确，接茬应按层次顺序操作，层层搭接紧密。
（4）聚合物水泥防水砂浆应在5℃以上施工、贮存。
（5）防水层未达到硬化状态时，不得浇水养护或直接受雨水冲刷。
6.4成品保护（1）未硬化的防水砂浆应注意保护，不得使其挫伤、损坏。
若破损应及时修补。
聚合物砂浆用途与用法
聚合物砂浆用途与用法一、聚合物砂浆的用途聚合物砂浆是一种具有优良性能的建筑材料，广泛应用于防水工程、修补工程、防护工程和装饰工程等领域。
1.防水工程：聚合物砂浆具有良好的防水性能，可用于屋顶、地下室、卫生间等场所的防水施工，确保建筑物的防水安全。
2.修补工程：聚合物砂浆可用于修补混凝土结构缺陷、裂缝、孔洞等，提高结构的安全性和耐久性。
3.防护工程：聚合物砂浆可以保护混凝土、砖石等建筑材料免受风雨侵蚀和有害物质的腐蚀，延长建筑物的使用寿命。
4.装饰工程：聚合物砂浆可用于内外墙的装饰装修，提高建筑物的美观度和使用性能。
二、聚合物砂浆的用法使用聚合物砂浆进行施工前，需要准备相应的工具和材料，并按照比例混合，具体步骤如下：1.准备工具和材料：准备好搅拌器、抹刀、刮刀、钢丝刷、水桶等工具，以及聚合物砂浆、水、水泥等材料。
2.按照比例混合：将水泥、砂子、聚合物乳液按照一定比例（具体比例根据使用说明书）加入到搅拌器中搅拌均匀，直到没有颗粒为止。
3.涂抹砂浆：将混合好的聚合物砂浆涂抹在施工面上，可以采用抹刀或刮刀进行刮平收光。
4.刮平收光：在涂抹好的砂浆表面上，用刮刀刮平，确保表面光滑平整。
5.干燥养护：在施工后的24-48小时内，保持施工面干燥，并进行养护，防止受到雨水和人为的污染。
6.注意事项：在使用聚合物砂浆时，应注意施工面的处理，保证施工面的干燥、平整和清洁；同时要按照说明书上的比例进行混合，避免过多的水或水泥影响砂浆的性能。
总之，聚合物砂浆是一种性能优良的建筑材料，具有广泛的用途和简单易行的施工方法。
在使用时需要注意按照说明书上的比例进行混合，并注意施工面的处理和养护。
通过合理的施工和管理，可以充分发挥聚合物砂浆的性能优势，提高建筑物的安全性和耐久性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ＨＣ聚合物粘结砂浆（单组份）
产品特点：
HC聚合物粘结砂浆是一种聚合物增强的水泥基预配置干混柔性粘结砂浆。
它是以水泥、石英砂、德国进口聚合物胶结料配以多种添加剂经双轴无重力粒子混合机均混而成，和掺入传统建筑胶的砂浆相比具有优良的柔韧性和粘结性能，以及良好的抗下垂性、保水性、耐水性以及简单方便的可操作性，增强了基材与EPS保温板之间的粘结强度，增强了拉伸强度，防止空鼓。
直接加水，施工方便，操作简单，工效高。
无毒、无嗅、不燃、不伤人体，不含挥发性溶剂，属绿色环保产品。
● 产品用途：
适用于外墙外保温系统和外墙内保温系统上EPS聚苯乙烯保温板、XPS聚苯乙烯挤塑板、GRC板、陶粒板和水泥板与混凝土，砖砌块和加气块等基材的粘结。
同时也适用于收缩率较大的保温墙面粘贴面砖和粘贴面比较光滑的薄型大理石、石膏板等材料的粘贴。
● 技术参数：
然后在板面上均匀分布5 个高于边框的粘结点，最后按上述方法将聚苯板或挤塑板粘到墙面上用靠尺靠平。
设计要求采用机械铆固件固定聚苯板或挤塑板时，铆固件安装应最少在粘结砂浆使用3天以后。
●参考用量：
粘贴聚苯板或挤塑板用量约为5kg/m2
粘贴面砖:粘贴面积不得<60%，用量约为11kg/m2
●产品包装：25kg/袋50kg/袋
●贮存方法：产品应贮存于阴凉、干燥、通风处，避免潮湿。
未开封材料贮存期六个月；
●注意事项：
1.施工温度大于5℃以上。
2.严禁私自添加砂子、水泥及其它添加剂。
3.0℃以下宜采用防冻型（为保证整个体系的稳定性，不推荐冬施）。
4.拌制好的砂浆应在2小时内用完，已凝固硬化的砂浆不准再用。
5.储运要防潮防雨。
HC瓷砖粘结剂
产品特点：
HC瓷砖粘结剂是一种高品质环保聚合物水泥复合材料。
它是以优质石英砂、水泥为骨料，选用德国进口聚合物胶结料配以多种添加剂经双轴无重力粒子混合机均混而成的粉状高强粘结材料，直接加水搅拌即可使用。
具有操作简单，施工方便，工效高，保水性好，粘结强度高。
和易性好，调整时间成，瓷砖不流坠，易操作。
具有良好的耐水、耐温、防水抗渗、耐冻融、耐冷热急变性，可防止空鼓和龟裂。
同时具有良好的抗老化性能和长期的耐久性。
不含游离甲醛、苯、甲苯＋二甲苯和总挥发性有机物，属绿色环保产品。
产品用途：
产品可广泛应用于厕浴间、游泳池、内外墙瓷砖、面砖、地砖、霹雳砖等材料的粘贴。
技术参数：详见检验报告
施工方法：
清理基层表面上的油污、灰尘、混凝土养护剂、脱模剂及其他松散物。
当基层的抗拉强度小于外墙饰面砖粘贴的粘结强度时，必须进行加固处理，保证结实平整。
对于基层吸水率较大的墙面可用HC聚合物抗裂砂浆涂刷进行封底处理。
参考比例：
HC瓷砖粘结剂：水=1：0.21（重量比），把瓷砖粘结剂按以上比例机械搅拌3-5分钟（或手工搅拌均匀），调到适合施工的稠度，静置5分钟后，再次搅拌，即可施工。
将搅拌均匀的瓷砖粘结剂用齿状馒刀均匀涂抹在基层上面。
