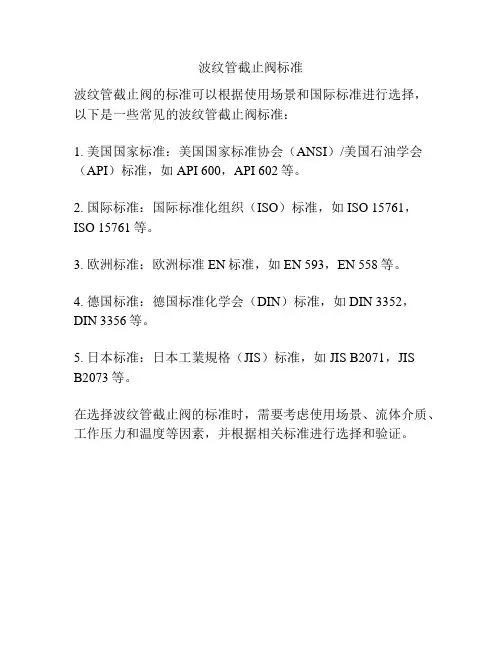

波纹管截止阀标准
波纹管截止阀标准
波纹管截止阀的标准可以根据使用场景和国际标准进行选择，以下是一些常见的波纹管截止阀标准：
1. 美国国家标准：美国国家标准协会（ANSI）/美国石油学会（API）标准，如API 600，API 602等。
2. 国际标准：国际标准化组织（ISO）标准，如ISO 15761，ISO 15761等。
3. 欧洲标准：欧洲标准EN标准，如EN 593，EN 558等。
4. 德国标准：德国标准化学会（DIN）标准，如DIN 3352，DIN 3356等。
5. 日本标准：日本工業規格（JIS）标准，如JIS B2071，JIS
B2073等。
在选择波纹管截止阀的标准时，需要考虑使用场景、流体介质、工作压力和温度等因素，并根据相关标准进行选择和验证。
波纹管设计
1 概述金属波纹管阀门的波纹管下端焊接在阀杆上，以防止工艺流体浸蚀阀杆，另一端置于阀体和阀盖之间构成静密封。
采用合适的材料，波纹管阀可用于高温500℃和高压2500Ib（42MPa）工况中。
通常阀门行程为波纹管自由长度的15%，因而波纹管占据很大的压力空间，制造工艺相对复杂，价格较贵。
但与传统填料密封阀门相比，阀杆的密封更加可靠，在外泄漏要求比较严格的场合，如有毒介质、强腐蚀介质和放射性介质以及热油等场合中应用广泛。
2 设计要求波纹管阀门最常用的结构形式为波纹管截止阀和闸阀。
波纹管截止阀因为其启闭行程短，易于制造与之匹配的波纹管而使用广泛。
闸阀由于需要的行程较长，制造波纹管的难度增大，使大口径波纹管闸阀的使用受到限制。
2.1 阀门寿命波纹管阀门的全开-全关-全开过程为一个循环（一次），美国阀门和管件制造者标准协会MSSSP-117规定波纹管阀门寿命如表1。
在不同的工况条件下，波纹管阀门的寿命要求也不一样，设计时应满足客户的具体要求。
表1 波纹管阀门寿命2.2 阀门试验波纹管阀门的试验分为型式试验和产品试验。
2.2.1 型式试验波纹管阀门的关键部件是波纹管。
波纹管的型式试验可以是波纹管阀门，也可以是用连波纹管的工装，但工装的载荷、行程、压力和间隙等应与实际的波纹管阀门相同。
型式试验前先完成1.5倍设计压力的强度试验。
型式试验应从每一基本设计和材料中随机抽取至少3台试验，最短寿命不低于表1规定。
试验温度为常温，试验压力为常温时材料规定的工作压力。
寿命试验结束后用0.6MPa的空气试压，波纹管及其连接接头进入水中，观察是否有气泡产生。
或用氦气检漏仪器测试，其泄漏率不大于10-6cm3/s。
2.2.2 产品试验每台波纹管阀门除正常的阀门试验外，还必须使用氦气检漏仪器测试，其泄漏率不大于10-6cm3/s。
3 波纹管的选择波纹管阀门设计时，合理选用波纹管是决定阀门质量的关键。
选用时应考虑波纹管材料、阀门使用寿命、工作压力和工作温度等的影响。
截止阀基础知识与设计计算讲解
上例中， β6=0.36， P=2.0MPa F=16049.6N a=38 mm b=10 mm [σ]=104MPa 计算结果，σ1=34.76MPa, σ2=4.475MPa σ=39.24MPa ＜ [σ] OK
阀瓣受力分析
2.2.2阀体壁厚计算
t=1.5*d*0.9/([σ]-1.2P) 式中, t——阀体计算壁厚, mm d——阀体计算内径，mm [σ]——材料许用应力，MPa P——阀门工作压力，MPa T= t+Ma+CF+SR 式中, Ma——铸造偏差，mm CF——腐蚀余量，mm SR——特殊要求增加壁厚，mm
Qmz=Qmf+Qmj，N Qmf=π（Dmn+bm）bm*sina*(1+fm/tga)*qmf ，N Qmj=π/4（Dmn+bm）2P，N qmf=（3.5+P）/SQRT（bm） 式中， Qmz——阀座密封面总作用力，N Qmf——阀座密封必须作用力，N Qmj——阀座密封面介质静作用力，N q ——阀座计算比压，MPa qmf——密封必须比压，MPa（见《阀门设计手册》P427） a——阀瓣半锥角。 dm——阀座密封面内径，mm bm——阀座密封面有效宽度，mm p——工作压力，MPa
d=76mm Pmax=20 kgf/cm2 。
NPS=3 则，
S=1.994 kgf/cm2
dO =88mm
阀座圈高度计算：
H=int（a*dO）+Δ 式中， H——阀座圈高度，mm a——系数 150~300Lb，a= 0.105 600~900Lb，a=0.13 1500Lb，a=0.18 2000~2500Lb，a=0.2 3500Lb，a=0.25 Δ——常数，mm。Δ值根据a
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
RCC-M 核1级手动波纹管截止阀的设计
发表时间：2019-05-20T16:41:45.377Z 来源：《电力设备》2018年第32期作者：李茂元周长宝[导读] 摘要介绍了波纹管截止阀的工作原理、结构特点，设计参数及具体的设计方法。
(哈电集团哈尔滨电站阀门有限公司黑龙江哈尔滨 150000) 摘要介绍了波纹管截止阀的工作原理、结构特点，设计参数及具体的设计方法。
关键词 RCC-M；核一级；波纹管；截止阀 1工作原理波纹管截止阀采用波纹管密封技术，通过阀体、阀盖、阀杆及波纹管组件形成一个密封空间，避免介质接触到阀杆处的填料。
因此可以保证阀杆处的零泄漏，避免介质对周边环境的不利影响。
具有更高的安全性，及减少维修次数，降低运营成本的优点。
2设计分析核1级波纹管截止阀安装在RCP反应堆冷却剂系统，起到联通和切断管道的作用。
由于冷却剂具有非常高的放射性，所以核电厂对此阀门的密封性要求非常高。
长期以来，此阀门一直依赖于国外进口，如KSB公司和VELEN公司等。
为了打破国外产品的技术垄断，我公司决定开展此阀门的国产化工作。
通过借鉴国外产品的结构特点，同时依托我公司长期积累的截止阀设计经验。
为了满足技术规格书里的相关密封要求，考虑阀杆处低
泄漏的设计需要，此阀门采用波纹管和填料的双重密封形式。
由于波纹管的特殊性和重要性，我公司与国内著名的波纹管制造厂家（沈阳仪表科学研究院）合作，共同完成波纹管密封结构的设计工作。
通过波纹管截止阀的型式试验，验证阀门的密封性，同时也验证了国产波纹管的性能。
3设计参数依据用户提供的技术规格书，摘录出阀门的主要设计参数，详见表1 表1
4结构设计（结构图见图1）图1
⑴阀门的内部密封采用典型的锥面密封形式，具有密封效果好、自清洁的特点。
并且阀体及阀瓣均堆焊钴基硬质合金，高温环境下具有强度高，耐冲蚀特性，极大的延长了阀门的使用寿命。
⑵阀杆与阀瓣设计成球面配合结构，在阀瓣下降关闭过程中，阀瓣具有一定万向性，从而保证阀瓣与阀体的同轴性。
⑶由于阀门的公称通径较大DN50，所以阀体与阀盖间采用传统的中法兰、螺栓、垫片的密封形式。
通过止口的公差来控制垫片的压缩量，严格的满足图纸要求。
根据阀门的设计参数及抗震载荷精确计算出螺栓的预紧力矩，通过力矩扳手，准确、多次、均匀地施加在螺母上，从而实现整体结构的最佳密封状态。
⑷为了满足技术规格书中关于阀杆处泄漏量的要求，阀门采用波纹管+填料的双重密封形式。
即使事故工况下，波纹管失效，填料仍然能保证阀杆处的密封性。
波纹管采用高性能的Inconel材料，整体液压成型。
波纹管出厂试验应至少包括：尺寸检验、目视检验、液体渗透检验及射线检验、强度试验、氦检漏试验等，氦检漏的允许泄漏率为≤1.33x10-6Pa.m3/S。
由于波纹管壁厚较薄，通常与上、下连接件采用自熔式焊接。
波纹管组件下端与阀杆焊接，上端与阀盖焊接，从而保证介质接触不到填料。
在波纹管不失效的情况下，永远不会泄漏到外界，进而实现阀门的高密封性。
⑸此外在阀杆与阀盖处增加倒密封结构，可以实现现场带压更换填料。
⑹填料螺栓上部安装组合放置的碟簧，避免因填料磨损丢失而导致螺母松动。
⑺阀门设计有导向机构，保证阀杆只做直线升降运动，避免波纹管由于阀杆旋转承受剪切力。
5设计计算
为满足用户技术规格书的要求，保证承压边界的完整性和功能的不丧失性。
此阀门主要依据RCC-M B3500篇进行设计。
依据B3513的描述，当阀门公称通径DN≤50时，核一级阀门可以依据RCC-M C篇进行设计。
所以此阀门的下述设计多依据C篇进行计算。
阀体强度计算
⑴依据C3542，分别计算阀门支管与中腔的最小壁厚tm；
⑵依据C3552，计算O、A工况下的一次薄膜应力和一次薄膜+弯曲应力
⑶依据C3553，计算B、C、D工况下的一次薄膜应力和一次薄膜+弯曲应力
⑷依据C3554计算试验工况的一次薄膜应力
6结语
通过厂内试验及型式试验，我公司新研发的核1级波纹管手动截止阀完全满足用户技术规格书的要求，为此阀门的国产化打下坚实基础。
同时改变了该类型阀门长期依赖进口的不利局面，促进了我国核电设备的发展，产生了良好的经济效益和社会效益。
同时，通过和波纹管厂家密切合作，扩大了波纹管产品覆盖范围，提升了波纹管厂家的配套能力。
参考文献：
[1] EJ-T 1022.1 1996版《压水堆核电厂阀门设计和制造通则》
[2]HAF 003 91版《核电厂质量保证安全规定》
[3]实用阀门设计手册[M] 陆培文 2006版
[4]JB/T 10507-2005 [S] 阀门用金属波纹管
作者简介：李茂元（1985-），男，吉林榆树人。
工程师，从事阀门设计与研发工作。
