钢构件干式喷漆室设计方案
干式喷房技术方案

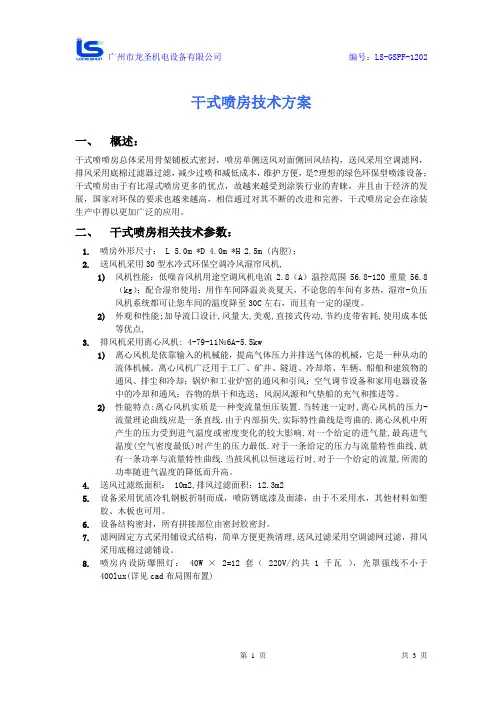

干式喷房技术方案一、概述：干式喷喷房总体采用骨架铺板式密封，喷房单侧送风对面侧回风结构，送风采用空调滤网，排风采用底棉过滤器过滤，减少过喷和减低成本，维护方便，是?理想的绿色环保型喷漆设备；干式喷房由于有比湿式喷房更多的优点，故越来越受到涂装行业的青睐，并且由于经济的发展，国家对环保的要求也越来越高，相信通过对其不断的改进和完善，干式喷房定会在涂装生产中得以更加广泛的应用。
二、干式喷房相关技术参数：1.喷房外形尺寸： L 5.0m *D 4.0m *H2.5m (内腔)；2.送风机采用30型水冷式环保空调冷风湿帘风机,1)风机性能：低噪音风机用途空调风机电流2.8（A）温控范围56.8-120重量56.8（kg）；配合湿帘使用：用作车间降温炎炎夏天，不论您的车间有多热，湿帘-负压风机系统都可让您车间的温度降至30C左右，而且有一定的湿度。
2)外观和性能;加导流囗设计,风量大,美观,直接式传动,节约皮带省耗,使用成本低等优点,3.排风机采用离心风机: 4-79-11№6A-5.5kw1)离心风机是依靠输入的机械能，提高气体压力并排送气体的机械，它是一种从动的流体机械。
离心风机广泛用于工厂、矿井、隧道、冷却塔、车辆、船舶和建筑物的通风、排尘和冷却；锅炉和工业炉窑的通风和引风；空气调节设备和家用电器设备中的冷却和通风；谷物的烘干和选送；风洞风源和气垫船的充气和推进等。
2)性能特点:离心风机实质是一种变流量恒压装置.当转速一定时,离心风机的压力-流量理论曲线应是一条直线.由于内部损失,实际特性曲线是弯曲的.离心风机中所产生的压力受到进气温度或密度变化的较大影响.对一个给定的进气量,最高进气温度(空气密度最低)时产生的压力最低.对于一条给定的压力与流量特性曲线,就有一条功率与流量特性曲线.当鼓风机以恒速运行时,对于一个给定的流量,所需的功率随进气温度的降低而升高。
4.送风过滤纸面积： 10m2,排风过滤面积：12.3m25.设备采用优质冷轧钢板折制而成，喷防锈底漆及面漆，由于不采用水，其他材料如塑胶、木板也可用。
喷漆烘干室设计方案
喷漆烘干室设计方案设计主要参数根据需方提出的有关技术规格和要求确定。
1.1最大工件外形尺寸〔L×W×H：10000×4500×5000〔mm1.2最大工件重量：20T1.3喷烘要求：喷漆烘干两用、冬季升温喷漆,雨季升温除湿喷漆。
1.4加热方式：超导电加热1.5烘干温度： 60℃<可调>1.6烘干时间： 0—120min<可任意设定>1.7喷烘室的温度误差：≤±5℃1.8烘干时室体表面温度：周围环境温度+5℃1.9空气净化率：≥98%1.10漆雾处理方式：采用干式过滤的方式来捕捉废漆雾。
1.11漆雾净化率：≥96%1.12噪音：≤80db<A>1.13光照度：≥500LX1.14室有载风速： 0.3～0.5m/s1.15送排风方式：上送下排1.16工件输送方式：卷线式电动平车1.17室压力：室呈微负压50～100Pa1.18喷漆室门结构形式：电动大门。
1.19三维工作台：左、右侧各1台〔设置空气辅助无气喷涂系统1.20送风洁净度：室气体中5μm以上的尘埃100%过滤1.21控制方式：自动、手动两种控制。
具有多种保护、报警功能。
1、设计标准2.1 GB6514-2008《涂装作业安全规程涂漆工艺安全及其通风净化》2.2 GB7691-2003《涂装作业安全规程安全管理通则》2.3 GB14444-2006《涂装作业安全规程喷漆室安全技术规定》2.4 GB14443-2007《涂装作业安全规程涂层烘干室安全技术规定》2.5 GB20101-2006《涂装作业安全规程有机废气净化装置安全技术规定》2.6 GB12348-1990《工业企业厂界噪声标准》2.7 GB16297-1996《大气污染物综合排放标准》2.8 GBJ87-1985《工业企业噪声控制设计规》2.9 GB50058-1992《爆炸和火灾危险场所电力装置设计规》2.10 GBZI-2002《工业企业设计卫生标准》2.11 GB50034-1992《工业企业照明设计标准》2.12 JT/T324-1997《汽车喷烤漆房通用技术条件》2.13 GBZ2-2002《工作场所有害因素职业接触限值》2.14 SDJ8-1979《电力设备接地设计技术规程》2.15 GB3096-1993 《城市区域环境噪声标准》2.16 GB4053-1983 《登高梯台栏杆安全标准》2.17 GB50016-2006《建筑设计防火规》2.18 GB50140 《建筑灭火器配置设计规》2、设计目标本公司一直致力于涂装设备的研究和生产。
干式喷房技术方案
干式喷房技术方案一、概述：干式喷喷房总体采用骨架铺板式密封，喷房单侧送风对面侧回风结构，送风采用空调滤网，排风采用底棉过滤器过滤，减少过喷和减低成本，维护方便，是?理想的绿色环保型喷漆设备；干式喷房由于有比湿式喷房更多的优点，故越来越受到涂装行业的青睐，并且由于经济的发展，国家对环保的要求也越来越高，相信通过对其不断的改进和完善，干式喷房定会在涂装生产中得以更加广泛的应用。
二、干式喷房相关技术参数：1.喷房外形尺寸： L 5.0m *D 4.0m *H2.5m (内腔)；2.送风机采用30型水冷式环保空调冷风湿帘风机,1)风机性能：低噪音风机用途空调风机电流2.8（A）温控范围56.8-120重量56.8（kg）；配合湿帘使用：用作车间降温炎炎夏天，不论您的车间有多热，湿帘-负压风机系统都可让您车间的温度降至30C左右，而且有一定的湿度。
2)外观和性能;加导流囗设计,风量大,美观,直接式传动,节约皮带省耗,使用成本低等优点,3.排风机采用离心风机: 4-79-11№6A-5.5kw1)离心风机是依靠输入的机械能，提高气体压力并排送气体的机械，它是一种从动的流体机械。
离心风机广泛用于工厂、矿井、隧道、冷却塔、车辆、船舶和建筑物的通风、排尘和冷却；锅炉和工业炉窑的通风和引风；空气调节设备和家用电器设备中的冷却和通风；谷物的烘干和选送；风洞风源和气垫船的充气和推进等。
2)性能特点:离心风机实质是一种变流量恒压装置.当转速一定时,离心风机的压力-流量理论曲线应是一条直线.由于内部损失,实际特性曲线是弯曲的.离心风机中所产生的压力受到进气温度或密度变化的较大影响.对一个给定的进气量,最高进气温度(空气密度最低)时产生的压力最低.对于一条给定的压力与流量特性曲线,就有一条功率与流量特性曲线.当鼓风机以恒速运行时,对于一个给定的流量,所需的功率随进气温度的降低而升高。
4.送风过滤纸面积： 10m2,排风过滤面积：12.3m25.设备采用优质冷轧钢板折制而成，喷防锈底漆及面漆，由于不采用水，其他材料如塑胶、木板也可用。
喷漆房设计方案
喷漆房设计方案烟台星岳涂装设备有限公司第一部分、货物及其服务的说明1、新增设备清单：2、交货期合同生效30天完成设备制造及安装。
3、质量保证3.1、我公司以质量体系运作，我们对承包范围内的一切设备从设计、制造、安装、调试至交付验收均按照规定体系程序执行，在全过程中充分听取用户方意见，接受用户方监督。
实施责任工程师制，挑选经验丰富技术水平高的项目总设计师，全面负责本次项目。
3.2、我们在工程承包方面有丰富的经验，完全能够按时优质地完成整个工程，确保产品质量，用户不必承担任何风险。
3.3、施工质量控制措施（1）质量目标的制定及论证施工组织设计由技术质检部会同工地主任进行论证，科学地确定目标管理值。
（2）目标的分解及方案以质量指标为依据，按项目施工的管理层次进行分解开展，落实到有关责任者成为施工过程中的质量职责。
质量职责包括质量责任与质量权限。
质量职责是建立质量管理网络、质量责任制的一部分，而质量责任制是质量目标、计划待以落实的保证。
（3）施工过程中的质量控制责任考核施工质量实行三级控制，层层把关。
即：施工班组操作人员填写自检卡，班组长签认；施工员填写质量检查表，质量员签认；质量员填写出分项工程质量评定表，技术主管签认。
3.4、计量器具的配备计划1（1）按施工组织设计中的实际工程量的需要及安装的技术质量要求，配备好工地的计量器具。
（2）用于施工中计量检测器具其等级符合技术要求。
3.5、人员控制对施工的各专业人员进行资质审查，凡从事特种工作的操作人员须持证上岗。
3.6、物资控制对进入现场的原材料、半成品、零部件等物资质量的控制要求，并由责任部门和责任者对物资的质量控制进行监督检查，认真做好检查记录，建立物资控制台帐。
3.7、工序控制对关键部位和薄弱环节设置控制点，并实施具体的控制措施和办法。
施工过程中严格“三检”制度，开展QC小组活动，做到“谁施工，谁负责”，“上道工序不合格不得转入下道工序”。
3.8、质量检验及不合格产品的控制严格按照质量检验规章制度，实行岗位责任制对不合格产品坚决返工，奖优罚劣。
方案设计——喷漆烘干房
实用标准中国兵器工业喷漆烘干室设计方案市中宝机械制造二0一0年8月28日目录1．设计主要参数2．设计标准3．设计目标4．设计原则5．设计要求6．设备主要性能7．设备主要技术参数8．喷漆、烘漆工作原理9．设备结构简介10．产品制造、安装、调试11．工程进度12．设备验收13．培训14．售后服务15．动力能源表16．主要外购件配套单位17．易损件及备品备件一览表18．附图：1).喷漆烘干室(总图)设计方案1、设计主要参数根据需方提出的有关技术规格和要求确定。
1.1最大工件外形尺寸（L×W×H）：10000×4500×5000（mm）1.2最大工件重量：20T1.3喷烘要求：喷漆烘干两用、冬季升温喷漆，雨季升温除湿喷漆。
1.4加热方式：超导电加热1.5烘干温度：60℃(可调)1.6烘干时间：0—120min(可任意设定)1.7喷烘室的温度误差：≤±5℃1.8烘干时室体表面温度：周围环境温度+5℃1.9空气净化率：≥98%1.10漆雾处理方式：采用干式过滤的方式来捕捉废漆雾。
1.11漆雾净化率：≥96%1.12噪音：≤80db(A)1.13光照度：≥500LX1.14室有载风速：0.3～0.5m/s1.15送排风方式：上送下排1.16工件输送方式：卷线式电动平车1.17室压力：室呈微负压50～100Pa1.18喷漆室门结构形式：电动大门。
1.19三维工作台：左、右侧各1台（设置空气辅助无气喷涂系统）1.20送风洁净度：室气体中5μm以上的尘埃100%过滤1.21控制方式：自动、手动两种控制。
具有多种保护、报警功能。
2、设计标准2.1 GB6514-2008《涂装作业安全规程涂漆工艺安全及其通风净化》2.2 GB7691-2003《涂装作业安全规程安全管理通则》2.3 GB14444-2006《涂装作业安全规程喷漆室安全技术规定》2.4 GB14443-2007《涂装作业安全规程涂层烘干室安全技术规定》2.5 GB20101-2006《涂装作业安全规程有机废气净化装置安全技术规定》2.6 GB12348-1990《工业企业厂界噪声标准》2.7 GB16297-1996《大气污染物综合排放标准》2.8 GBJ87-1985《工业企业噪声控制设计规》2.9 GB50058-1992《爆炸和火灾危险场所电力装置设计规》2.10 GBZI-2002《工业企业设计卫生标准》2.11 GB50034-1992《工业企业照明设计标准》2.12 JT/T324-1997《汽车喷烤漆房通用技术条件》2.13 GBZ2-2002《工作场所有害因素职业接触限值》2.14 SDJ8-1979《电力设备接地设计技术规程》2.15 GB3096-1993 《城市区域环境噪声标准》2.16 GB4053-1983 《登高梯台栏杆安全标准》2.17 GB50016-2006 《建筑设计防火规》2.18 GB50140 《建筑灭火器配置设计规》3、设计目标本公司一直致力于涂装设备的研究和生产。
设计方案——喷漆烘干房
中国兵器工业喷漆烘干室设计方案盐城市中宝机械制造有限公司二0一0年8月28日目录1．设计主要参数2．设计标准3．设计目标4．设计原则5．设计要求6．设备主要性能7．设备主要技术参数8．喷漆、烘漆工作原理9．设备结构简介10．产品制造、安装、调试11．工程进度12．设备验收13．培训14．售后服务15．动力能源表16．主要外购件配套单位17．易损件及备品备件一览表18．附图：1).喷漆烘干室(总图)设计方案1、设计主要参数根据需方提出的有关技术规格和要求确定。
1.1最大工件外形尺寸（L×W×H）：10000×4500×5000（mm）1.2最大工件重量： 20T1.3喷烘要求：喷漆烘干两用、冬季升温喷漆，雨季升温除湿喷漆。
1.4加热方式：超导电加热1.5烘干温度： 60℃(可调)1.6烘干时间： 0—120min(可任意设定)1.7喷烘室内的温度误差：≤±5℃1.8烘干时室体表面温度：周围环境温度+5℃1.9空气净化率：≥98%1.10漆雾处理方式：采用干式过滤的方式来捕捉废漆雾。
1.11漆雾净化率：≥96%1.12噪音：≤80db(A)1.13光照度：≥500LX1.14室内有载风速： 0.3～0.5m/s1.15送排风方式：上送下排1.16工件输送方式：卷线式电动平车1.17室内压力：室内呈微负压50～100Pa1.18喷漆室门结构形式：电动大门。
1.19三维工作台：左、右侧各1台（设置空气辅助无气喷涂系统）1.20送风洁净度：室内气体中5μm以上的尘埃100%过滤1.21控制方式：自动、手动两种控制。
具有多种保护、报警功能。
2、设计标准2.1 GB6514-2008《涂装作业安全规程涂漆工艺安全及其通风净化》2.2 GB7691-2003《涂装作业安全规程安全管理通则》2.3 GB14444-2006《涂装作业安全规程喷漆室安全技术规定》2.4 GB14443-2007《涂装作业安全规程涂层烘干室安全技术规定》2.5 GB20101-2006《涂装作业安全规程有机废气净化装置安全技术规定》2.6 GB12348-1990《工业企业厂界噪声标准》2.7 GB16297-1996《大气污染物综合排放标准》2.8 GBJ87-1985《工业企业噪声控制设计规范》2.9 GB50058-1992《爆炸和火灾危险场所电力装置设计规范》2.10 GBZI-2002《工业企业设计卫生标准》2.11 GB50034-1992《工业企业照明设计标准》2.12 JT/T324-1997《汽车喷烤漆房通用技术条件》2.13 GBZ2-2002《工作场所有害因素职业接触限值》2.14 SDJ8-1979《电力设备接地设计技术规程》2.15 GB3096-1993 《城市区域环境噪声标准》2.16 GB4053-1983 《登高梯台栏杆安全标准》2.17 GB50016-2006 《建筑设计防火规范》2.18 GB50140 《建筑灭火器配置设计规范》3、设计目标本公司一直致力于涂装设备的研究和生产。
喷漆烘干房方案及配制单
喷漆烘干房方案及配制单
喷漆烘干房是用来进行车辆喷漆后的烘干的设备，可以提高喷
漆效果的质量，加速涂漆过程，提高涂装效率。
方案：
1. 设备选择：
选用全自动汽车烘干房，可以满足高温加速烘干、环保净化处理、车身重新定位等一系列要求。
2. 空间设计
烘干房应尽量避免直接接触阳光，应选择宽敞、通风的地方进
行设计，从而保证车辆表面没有灰尘和异物粘附。
3. 光源设计
烘干房内应选择紫外线灯或白炽灯作为光源，可以提高烘干效率、缩短烘干时间。
4. 空气循环处理设计
如喷漆烘干房内有添加剂或涂料挥发，应配置相应的净化设备，保证车漆的质量。
5. 模拟操作设计
详细考虑操作人员的工作流程，使得人员操作更为便捷高效，
根据人员的工作区域、通风、空调和保温要求进行布局设计。
配制单：。
喷漆烘干房设计方案
喷漆烘干房设计方案
喷漆烘干房是一种用于喷漆后对喷漆件进行烘干的设备。
以下是一个设计方案的简要介绍。
首先，喷漆烘干房应具备良好的环境控制能力，包括温度、湿度和通风系统等。
温度控制应能够提供适宜的烘干温度，通常在50-60摄氏度之间。
湿度控制应能够保持相对湿度在50-70%之间，以防止漆膜表面出现气泡或蜂窝状的缺陷。
通风系统应能够保持空气流通，排除残余的溶剂气体，以保持室内空气清新。
其次，喷漆烘干房的结构设计应合理。
它应具备适当的大小和高度，能容纳不同尺寸和形状的喷漆件。
房间内的墙壁、天花板和地面可以选择使用耐腐蚀的材料，以防止被化学溶剂侵蚀。
墙壁和天花板应涂覆耐高温的防火涂层，以降低火灾风险。
另外，喷漆烘干房还需要配备适当的照明和安全设施。
照明系统应充足且均匀，以确保操作人员可以清晰地看到喷漆件的表面，以便及时发现潜在的缺陷。
安全设施包括防爆设备、自动火警报警系统和扑火设备等，以保障人员的安全和设备的正常运行。
最后，喷漆烘干房还应考虑节能环保的设计。
可以选择采用节能的加热系统，如热泵或燃气加热等，以减少能源消耗。
同时，可以加装除尘设备，减少喷漆过程中产生的废气和颗粒物的排放，保护环境。
综上所述，一个理想的喷漆烘干房设计方案应具备温湿度控制能力、合理的结构设计、适当的照明和安全设施，并考虑节能环保。
通过科学合理的设计，可以提高喷漆件的质量，确保安全生产，并减少对环境的污染。
