硫酸锰工艺流程
年产硫酸锰的车间工艺设计
年产硫酸锰的车间工艺设计
车间工艺设计是指根据产品的生产要求和工艺流程，合理安排生产设备和工业工程的过程。
以下是年产硫酸锰的车间工艺设计：
1. 原料处理
硫酸锰的制备需要的原料主要是锰矿和硫酸。
在车间内要设立对这些原料进行储存、运输以及粉碎、筛分、浸出等工艺的设备。
其中，浸出采用高压酸浸工艺，需要设立反应釜、搅拌器和回流冷却装置。
2. 过程生产
硫酸锰的制备工艺可以分为浸出、沉淀、脱水、结晶和过滤等多个阶段。
在车间内要设立对这些生产工艺的设备，如：反应釜、沉淀槽、滤饼洗涤机、真空过滤机等。
这些设备在车间内的配置要考虑生产流程的连续性和自动化程度。
3. 产品收尾
硫酸锰的制备过程中，还需对成品进行收尾处理以及包装，如：结晶、干燥、包装等。
在车间内要设立对这些收尾工艺的设备，如：结晶罐、旋转干燥机、晒干机和包装机等。
4. 环境保护
车间内的硫酸锰制备过程会产生大量固体、液体和气体的废弃物，其中含有有害物质，为保护环境和工人的健康，需要对这些废弃物进行处理。
车间内应设立废
水处理及废气处理设备。
废水处理设备主要包括沉淀池、中和池、过滤机等；废气处理设备主要包括除尘器、吸附器、洗涤塔等。
5. 安全生产
车间内制备硫酸锰的生产工艺存在较高的危险性，因此，车间内要严格遵守《安全生产法》，设立事故应急预案和消防设备，加强现场安全监测和安全培训，提高员工的安全意识。
硫酸锰萃取工艺
硫酸锰萃取工艺全文共四篇示例，供读者参考第一篇示例：硫酸锰是一种重要的锰化合物，广泛应用于电池、涂料、冶金和医药等领域。
硫酸锰的生产过程中，萃取工艺是一种常用的方法，可以将锰从矿石中提取出来。
本文将详细介绍硫酸锰萃取工艺的原理、工艺流程及操作注意事项。
一、硫酸锰萃取工艺的原理硫酸锰的萃取工艺利用有机磷酸酯类化合物（如D2EHPA）作为萃取剂，通过其与锰离子的亲和力强，从含锰矿石中将锰提取出来。
具体原理如下：1. 矿石浸出：首先将含锰的矿石经过碎磨和浸出处理，得到含锰的浸出液。
2. 萃取过程：将浸出液与萃取剂搅拌混合，有机相中的萃取剂会和锰离子结合形成络合物，从而被提取出来。
3. 分相：通过相分离过程，将含锰的有机相和无机相分开，从而得到含锰的有机相溶液。
4. 回流萃取：将含锰的有机相溶液回流进行再次萃取，提高锰的萃取率。
5. 洗涤和分离：将含锰的有机相经过洗涤和分离，最终得到纯度较高的硫酸锰产品。
硫酸锰萃取工艺的工艺流程主要包括以下几个步骤：2. 萃取阶段：将浸出液与萃取剂进行混合搅拌，实现锰的萃取。
在进行硫酸锰萃取工艺时，需要注意以下几点操作事项：1. 萃取剂选择：要选择合适的萃取剂，具有良好的选择性和亲和力，以提高萃取效率。
2. 搅拌控制：需要控制好搅拌的速度和时间，保证萃取剂和锰离子充分反应。
3. pH值控制：控制好浸出液的pH值，可以影响萃取效率，通常在酸性条件下进行。
4. 温度控制：适当的温度有利于提高萃取效率，但要避免过高温度导致萃取剂的损失或变质。
5. 洗涤和分离：洗涤和分离过程要进行细致，避免混入杂质影响产品纯度。
通过以上操作注意事项，可以保证硫酸锰萃取工艺的顺利进行，从而得到高质量的硫酸锰产品。
硫酸锰萃取工艺是一种重要的提取锰的方法，通过合理选择萃取剂、控制操作参数和注意操作细节，可以提高萃取效率，得到高纯度的硫酸锰产品。
希望本文的介绍对于了解硫酸锰萃取工艺有所帮助。
第二篇示例：硫酸锰是一种重要的化工品，广泛应用于电池、肥料、染料等行业。
硫酸锰的生产工艺
硫酸锰的生产工艺
硫酸锰的生产工艺主要包括矿石破碎、矿石浸出、锰溶液净化、氧化、晶体分离和干燥等步骤。
首先，对锰矿石进行破碎处理。
锰矿石通常是以锰矿石矿山的原料形式存在。
锰矿石经过破碎处理，使其达到破碎细度要求，便于后续浸出。
接下来，进行矿石的浸出。
将破碎后的锰矿石与稀硫酸进行反应，浸出其中的锰。
反应过程中需要控制温度、浸出时间和溶液浓度等参数，以提高浸出率。
产生的锰溶液中含有锰离子和杂质。
然后进行锰溶液的净化。
锰溶液中通常含有杂质如铁离子、镁离子等。
通过控制pH值和溶液中添加适量的氧化剂（如二氧
化氯）来氧化杂质，使其生成沉淀物，随后对溶液进行过滤或沉淀，去除杂质。
接下来进行氧化反应。
将净化后的锰溶液进一步进行氧化反应，使其从二价锰离子氧化为四价锰离子。
氧化反应过程中需要控制反应温度、氧化剂的用量和反应时间，以确保氧化率的达到要求。
然后进行晶体的分离。
通过控制溶液的冷却速度和浓缩程度，使得锰溶液中的锰硫酸盐逐渐结晶形成晶体。
随后通过离心、过滤等操作将晶体分离出来。
最后进行晶体的干燥。
将分离出的湿晶体置于干燥器中进行干燥，使其达到所需的水分含量，并最终得到硫酸锰成品。
以上便是硫酸锰的生产工艺，通过矿石破碎、矿石浸出、锰溶液净化、氧化、晶体分离和干燥等步骤，可以得到高纯度的硫酸锰产品。
硫酸锰的制备方法

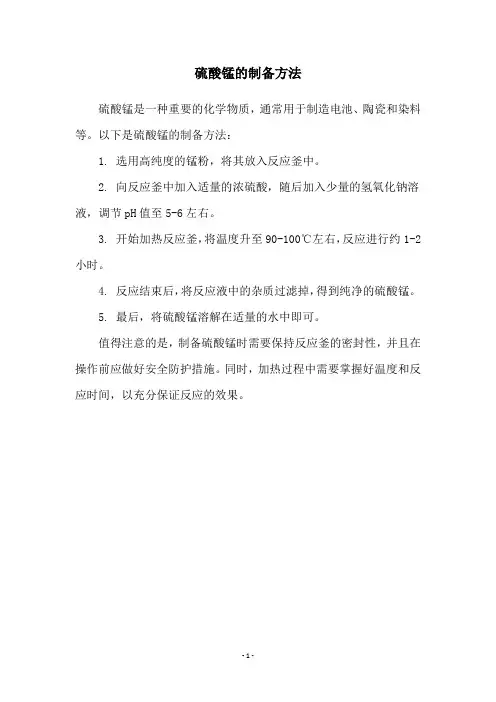

硫酸锰的制备方法
硫酸锰是一种重要的化学物质，通常用于制造电池、陶瓷和染料等。
以下是硫酸锰的制备方法：
1. 选用高纯度的锰粉，将其放入反应釜中。
2. 向反应釜中加入适量的浓硫酸，随后加入少量的氢氧化钠溶液，调节pH值至5-6左右。
3. 开始加热反应釜，将温度升至90-100℃左右，反应进行约1-2小时。
4. 反应结束后，将反应液中的杂质过滤掉，得到纯净的硫酸锰。
5. 最后，将硫酸锰溶解在适量的水中即可。
值得注意的是，制备硫酸锰时需要保持反应釜的密封性，并且在操作前应做好安全防护措施。
同时，加热过程中需要掌握好温度和反应时间，以充分保证反应的效果。
- 1 -。
电池级硫酸锰产能
电池级硫酸锰产能电池级硫酸锰是一种重要的电池材料，它在现代科技中扮演着重要的角色。
这种材料具有高能量密度、长循环寿命和良好的安全性能，被广泛应用于锂电池、锰酸锂电池等各类电池中。
我们来了解一下电池级硫酸锰的生产过程。
硫酸锰的制备采用的是湿法工艺，主要步骤包括矿石破碎、选矿、浸出、脱杂、沉淀、干燥等环节。
其中，矿石破碎是将锰矿石破碎成适当大小的颗粒，以便后续的浸出过程；选矿是将矿石中的杂质进行分离，提高产品的纯度；浸出是将选矿后的锰矿石与硫酸反应，生成硫酸锰溶液；脱杂是通过氧化、沉淀等步骤去除溶液中的杂质；最后，将得到的硫酸锰溶液进行干燥，得到电池级硫酸锰产品。
电池级硫酸锰的产能取决于生产工艺和设备的先进性。
随着科技的进步，生产工艺不断优化，设备不断更新，电池级硫酸锰的产能也在逐步提高。
目前，一些先进的生产线能够实现大规模连续生产，其产能已经达到了数万吨甚至更高的水平。
电池级硫酸锰的应用广泛，主要用于锂电池和锰酸锂电池的正极材料。
锂电池是目前应用最广泛的可充电电池，广泛用于电动车、手机、笔记本电脑等电子产品中。
而锰酸锂电池则主要应用于电动工具、电动自行车等领域。
电池级硫酸锰作为这些电池的核心材料，直接影响着电池的性能和寿命。
随着电子产品的普及和新能源产业的快速发展，对电池级硫酸锰的需求不断增加。
为了满足市场需求，生产商们在不断提高产能的同时，也在不断优化产品性能，降低生产成本。
这对于推动电子科技的进步和新能源产业的发展具有重要意义。
总结一下，电池级硫酸锰是一种重要的电池材料，具有高能量密度、长循环寿命和良好的安全性能。
通过湿法工艺生产，其产能取决于生产工艺和设备的先进性。
电池级硫酸锰广泛应用于锂电池和锰酸锂电池中，对电池的性能和寿命起着重要作用。
随着电子产品和新能源产业的发展，对电池级硫酸锰的需求不断增加，生产商们不断提高产能和产品性能，以满足市场需求。
硫酸锰工艺流程
锰的用途非常广泛，农业上是重要的微量元素；畜牧和饲养行业中，亦常在饲料中加入适量硫酸锰。
硫酸锰也广泛用于医药、食品、农药、造纸、催化剂行业，随着科学技术的不断进步，其用量和应用领域会不断扩大。
硫酸锰作为基础锰盐，只有含一个结晶水的硫酸锰物性比较稳定。
除试剂级和有特殊要求的含有4-5个结晶水的产品外，几乎所有工厂生产的都是含一个结晶水的产品。
随着高品位锰资源的日趋枯竭，传统蒸发浓缩的生产工艺已难以满足硫酸锰产品的生产需要。
所以，研究、开发和应用硫酸锰生产新工艺，尤显必要。
1 试验部分原材料软锰矿、黝锰矿、菱锰矿及黄铁矿的化学分析及矿粉粒度见表1和表2。
钛白工业废酸：ρ(H2SO4)=168g/L，ρ(FeSO4)=118g/L。
浓硫酸：w(H2SO4)＝96%。
表1 软锰矿、黝锰矿、菱锰矿化学分析结果 %矿种类w(Mn)w(Fe)w(Ca)w(CaO)w(Mg)w(MgO)w(Al2O3)广西桂平软锰矿——广西灵山太平黝锰矿——广西大新菱锰矿——矿种类w(K2O)w(Na2O)w(SiO2)w(SiO2)w(<150μm粒子)广西桂平软锰矿≥97广西灵山太平黝锰矿—≥97广西大新菱锰矿————≥97注：1)广西桂平软锰矿物相分析结果：w(MnO2)＝%，w(Mn2O3)=%，w(MnCO3)=%；2)广西灵山太平黝锰矿物相分析结果：w(MnO2)=%，w(Mn2O3)=%，w(MnCO3)=%；3)广西大新菱锰矿：w(MnCO3)=%。
表2 广西德保黄铁矿化学分析结果 %组分FeSZnCaOMgO<75μm粒子质量分数≥97主要设备浸锰罐φ1000mm×1200mm；BMS 6/450-U压滤机；BAS 6/400-N不锈钢压滤机(过滤压强1MPa，过滤温度－5-200℃)；YS-100L压力釜；202-4电热恒温干燥箱。
工艺流程以软锰矿或黝锰矿为原料制取硫酸锰工艺流程示意图见图1(略)；以菱锰矿为原料制取硫酸锰工艺流程示意图见图2(略)。
硫酸锰的生产工艺流程
硫酸锰的生产工艺流程
稿子一
嘿，朋友！今天咱们来聊聊硫酸锰的生产工艺流程。
你知道吗？这可有趣啦！是原料准备阶段，得把锰矿石弄到手，就像准备一场大派对需要各种好吃的一样，锰矿石就是这场生产的“美食”。
然后呢，就到了粉碎和选矿的环节。
把那些大块头的锰矿石粉碎成小块块，再精心挑选出有用的部分，就好像在一堆水果里挑出最甜的那些。
之后就是净化啦，把那些杂质都赶走，留下纯净的锰溶液，这就像打扫房间，把不要的东西都扔出去。
再往后就是沉淀，让锰元素变成固体沉淀下来，就好像让调皮的孩子安静地坐下来。
一步，过滤、干燥，就得到咱们想要的硫酸锰啦！是不是很神奇？
整个过程就像是一场精心策划的冒险，每一步都充满了惊喜和挑战呢！
稿子二
亲，咱们来唠唠硫酸锰的生产工艺流程哈。
一开始啊，先得有锰矿石，这可是关键的“主角”。
然后把这些矿石放进大机器里粉碎，想象一下就像把大蛋糕切成小块。
粉碎完了就选矿，把有用的挑出来，没用的一边去，这就跟在一堆玩具里找出自己最喜欢的那个一样。
选好后，就开始浸取，让矿石里的锰跑到溶液里，就像让藏起来的宝贝现身。
接着净化，把溶液里捣乱的杂质都清理掉，让溶液变得干干净净的，就像给脏脏的小脸洗干净。
然后是沉淀，这时候锰就乖乖地变成固体沉淀下来，感觉就像天上掉下来的礼物。
沉淀完了，过滤一下，把多余的水分去掉，再干燥干燥，哇塞，硫酸锰就出来啦！
整个流程就像变魔术一样，一步步地，从矿石变成有用的硫酸锰，是不是特别有意思？每次想到这个过程，我都觉得好神奇，像是一场奇妙的旅程！怎么样，你是不是也觉得挺有趣的？。
硫酸锰的生产工艺
硫酸锰的生产工艺
硫酸锰的生产工艺一般包括以下几个步骤：
1. 原料准备：将锰矿石经过进料系统输送至矿石破碎机进行破碎，得到粗矿石。
然后将粗矿石送往球磨机进行细磨，得到磨矿石。
2. 酸浸：将磨矿石与稀硫酸通过浸提槽反应，进行酸浸。
其中，磨矿石与稀硫酸的反应生成硫酸锰溶液，溶液中含有锰离子。
3. 离子交换：将硫酸锰溶液传送至离子交换柱，将其中的杂质离子通过离子交换树脂的选择性吸附和释放，使溶液得到净化。
4. 蒸发结晶：将净化后的硫酸锰溶液通过蒸发器进行蒸发浓缩，使其浓度增加。
随着水分的蒸发，硫酸锰溶液逐渐结晶沉积，形成硫酸锰结晶体。
5. 过滤和干燥：将硫酸锰结晶体通过离心机进行分离和过滤，得到湿态的硫酸锰饼。
然后将饼料送至干燥机进行干燥处理，得到干燥的硫酸锰成品。
6. 包装和贮存：对干燥的硫酸锰成品进行包装，通常以袋装或桶装为主。
然后将包装好的硫酸锰产品进行贮存，待需要时进行销售或使用。
需要注意的是，上述工艺中的具体参数和设备选型等因厂家和实际情况而异，不
同的工厂可能会有不同的工艺配置和操作步骤。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
硫酸锰工艺流程
锰的用途非常广泛，农业上是重要的微量元素；畜牧和饲养行业中，亦常在饲料中加入适量硫酸锰。
硫酸锰也广泛用于医药、食品、农药、造纸、催化剂行业，随着科学技术的不断进步，其用量和应用领域会不断扩大。
硫酸锰作为基础锰盐，只有含一个结晶水的硫酸锰物性比较稳定。
除试剂级和有特殊要求的含有4-5个结晶水的产品外，几乎所有工厂生产的都是含一个结晶水的产品。
随着高品位锰资源的日趋枯竭，传统蒸发浓缩的生产工艺已难以满足硫酸锰产品的生产需要。
所以，研究、开发和应用硫酸锰生产新工艺，尤显必要。
1 试验部分
1.1 原材料
软锰矿、黝锰矿、菱锰矿及黄铁矿的化学分析及矿粉粒度见表1和表2。
钛白工业废酸：ρ(H2SO4)=168g/L，ρ(FeSO4)=118g/L。
浓硫酸：w(H2SO4)＝96%。
表1 软锰矿、黝锰矿、菱锰矿化学分析结果%
矿种类
w(Mn)
w(Fe)
w(Ca)
w(CaO)
w(Mg)
w(MgO)
w(Al2O3)
广西桂平软锰矿
19.25
10.38
0.16
—
0.19
—
11.88
广西灵山太平黝锰矿19.66
1.82
—
0.084
—
0.029
1.21
广西大新菱锰矿19.21
6.21
—
5.3
—
1.91
2.45
矿种类
w(K2O)
w(Na2O)
w(SiO2)
w(SiO2)
w(<150μm粒子)
广西桂平软锰矿
0.79
0.29
22.12
42.35
≥97
广西灵山太平黝锰矿
0.08
0.011
63.26
—
≥97
广西大新菱锰矿
—
—
—
—
≥97
注：1)广西桂平软锰矿物相分析结果：w(MnO2)＝30.02%，
w(Mn2O3)=2.25%，w(MnCO3)=0.88%；2)广西灵山太平黝锰矿物相分析结果：w(MnO2)=29.5%，w(Mn2O3)=3.01%，w(MnCO3)=0.5%；3)广西大新菱锰矿：w(MnCO3)=39.58%。
表2 广西德保黄铁矿化学分析结果%
组分
Fe
S
Zn
CaO
MgO
<75μm粒子
质量分数
30.88
32.08
0.55
1.83
0.81
≥97
1.2 主要设备
浸锰罐φ1000mm×1200mm；BMS 6/450-U压滤机；BAS 6/400-N不锈钢压滤机(过滤压强1MPa，过滤温度－5-200℃)；YS-100L压力釜；202-4电热恒温干燥箱。
1.3 工艺流程
以软锰矿或黝锰矿为原料制取硫酸锰工艺流程示意图见图1(略)；以菱锰矿为原料制取硫酸锰工艺流程示意图见图2(略)。
1.4 原理
根据硫酸锰的溶解度超过100℃急剧降低的原理，采用压力釜结晶法预浓缩除杂净化生产硫酸锰产品。
硫酸锰溶解度曲线如图3(略)所示。
2 结果及讨论
2.1 压力釜析晶预浓缩
用压力釜对上述3种锰矿所制备的合格中性液进行预浓缩净化处理，中性液质量见表3。
将100L的中性液注入压力釜中，用压强1.5MPa的蒸汽间接加热。
当釜内温度升至190-195℃时，釜内压强达到1.3-1.4MPa，保压静置10-15min。
经取样排污阀外排部分上清液，达到预浓缩和一次净化之目的，结果见表4。
随后用减压阀卸压，经卸料阀将预浓缩物料卸入冷却溶解槽，冷却溶解，静置陈化，达到二次净化目的，结果见表5。
从表4和表5的结果可以看出，用压力釜析晶预浓缩，效果十分理想。
关键是工艺流程的选择和终点温度的控制。
表3 中性液质量分析结果g/L
中性液类型
ρ(Fe)
ρ(Al)
ρ(Ca)
ρ(Mg)
ρ(Pb)
软锰矿制取的中性液
0.000 30
0.021
0.58
2.17
0.001
黝锰矿制取的中性液
0.000 25
0.016
0.47
1.82
0.001
菱锰矿制取的中性液
0.000 25
0.016
0.86
4.83
0.001
表4 压力釜外排上清液分析结果
中性液类型
压力釜工作参数
外排上清液ρ/(g·L-1)
终温/℃
终压/MPa Mn
Fe
Pb
软锰矿中性液185
1.15
5.5
0.000 35 0.001 0
2.81
软锰矿中性液191
1.29
2.8
0.000 36 0.001 0
2.65
黝锰矿中性液184
1.10
6.4
0.000 28 0.001 0
3.03
黝锰矿中性液195
2.2
0.000 28
0.001 0
2.89
菱锰矿中性液
190
1.28
3.1
0.000 40
0.001 0
2.41
菱锰矿中性液
195
1.40
2.3
0.000 45
0.001 0
2.25
注：静置时间12min。
表5 压力釜预浓液冷却溶解、静置陈化净化分析结果
预浓液类别
预浓缩滤液各物质质量浓度/(g·L-1)
滤渣中各物质质量分数/%
Ca
Mg
Fe
Pb
CaO
MgO
Al2O3
SiO2
Fe
软锰矿预浓液微量
微量
0.000 20 0.000 39 0.000 5 15.01
17.61
0.38
0.26
0.50
黝锰矿预浓液微量
微量
0.000 20 0.000 39 0.000 5 14.76
17.63
0.33
0.28
0.40
菱锰矿预浓液0.08
0.000 25
0.000 39
0.000 2
16.13
19.18
0.36
0.12
0.55
2.2 压力釜结晶硫酸锰产品
将净化后的预浓液注入压力釜中，当釜内温度升至190-195℃时，釜内压强可达到1.3-1.4MPa，该状态下静置8-10min，经取样排污阀排出部分上清液，再经卸料阀卸入板框压滤机进行固液分离，结果见表6。
产品经干燥后化验分析，结果见表7。
从表6、表7看出，压力釜结晶硫酸锰，结晶率高，质量稳定可靠。
该工序控制的关键是每一釜的生产时间，时间过长，产品的铁含量增加，产品外观颜色变黄。
表6 压力釜结晶硫酸锰研究结果
编号
预浓液加入量/L
终温/℃
终压/ MPa
母液
结晶率/%
体积/L
ρ(Mn)/(g·L-1)
pH
1#
100
1.28 47.2 11.87 1.8 95.37
2# 100 192 1.35 45.8 11.12 1.6 95.83
3# 100 195 1.41 46.3 9.80 1.5 96.28
4# 100 195 1.42 48.6 9.00 1.5 96.41
注：1#，2#为二矿加酸法预浓液；3#，4#为菱锰矿预浓液。
表7 硫酸锰产品检测结果%
编号
w(硫酸锰)
w(Mn)
w(Fe)
w(As)
w(Pb)
w(Cl)
w(水不溶物)
pH
1#
99.20
32.22
0.001 6
0.000 2
0.001 0
0.003 0
0.030
7.15
2#
98.87
32.16
0.003 6
0.000 2
0.001 0
0.003 0
0.025
6.50
3#
98.51
31.96
0.003 8
0.000 1
0.000 5
0.002 6
0.020
6.21
4#
98.56
31.98
0.001 8
0.000 1
0.000 6
0.003 1
0.021
5.98
注：1)外观颜色为亮淡玫瑰色；2)硫酸锰指MnSO4·H2O。
3 结论
1)压力釜结晶法生产硫酸锰，具有单位设备生产效率高、能耗较低、回收率高等优点。
2)工艺先进，技术可靠，操作平稳，质量上乘，为中国丰富的低品位锰矿资源开拓综合利用的新途径，具有极高的社会经济效益。
3)以该生产工艺为基础，可进一步开发w(Mn)≥45.5%的高纯合成碳酸锰、w(MnO)≥98%的高纯一氧化锰、w(MnO2)≥93.5%的高纯电解二氧化锰系列产品。
4)压力釜结晶法生产硫酸锰，是硫酸锰微酸性溶液在压力系统中的物理化学反应过程，对设备系统的材质要求和质量要求较为严格，对系统中的设备管道配置要科学合理，否则，会对系统的正常安全运行造成影响。
5)原材料的物理化学特性决定生产工艺流程和工艺技术参数。
