【专业知识】钢结构手工电弧焊焊接工艺
钢结构手工电弧焊焊接工艺与质量标准
钢结构手工电弧焊焊接工艺与质量标准一、总则1、范围本标准规定了钢结构手工电弧焊的施工要求、方法和质量控制标准。
本标准适用于工业与民用建筑中的桁架、网架(壳)结构、多层或高层框架结构、门式钢架等钢结构制作和安装过程中的手工电弧焊焊接。
2、规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款，内容随最新版本更新适用于本标准。
GB50300—2013建筑工程施工质量验收统一标准GB50205-2001 钢结构工程施工质量验收规范GB/T985-2016 气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸GB11345-2013 钢焊缝手工超声波探伤方法和探伤结果分级GB3323-2005 钢熔化焊对接接头射线照相和质量分级GB/T5117-2012 碳钢焊条GB/T5118-2012 低合金钢焊条JGJ81-2011 建筑钢结构焊接技术规程二、施工准备1 技术准备1.1 构件制作安装前，施工单位按照国家现行标准《建筑钢结构焊接技术规程》JGJ81-2011 的规定对其首次采用的钢材、焊接材料、焊接方法、焊后热处理工艺等进行焊接工艺评定试验，编制《焊接工艺评定报告》。
1.2 根据焊接工艺评定报告、钢结构技术规范及设计图纸的有关要求编制焊接工艺文件（包括施工方案、焊接作业指导书、焊接工艺卡等），进行施工技术交底。
2 物资准备2.1 建筑钢结构用钢材及焊接材料的选用应符合设计技术的要求，具有材料质量证明书及合格证，并经进场检验合格。
2.2 钢材的成份、性能复验应符合国家现行有关工程质量验收标准的规定。
2.3 焊条应符合《碳钢焊条》GB/T5117-2012 和《低合金钢焊条》GB/T5118-2012 的要求,并不应有药皮开裂、脱落、焊芯生锈等外观缺陷。
3 施工设施准备3.1 工具用具主要工具用具：电焊机、焊条烘箱、保温筒、焊接滚轮架、手持式电动砂轮或角向磨光机等。
3.2 监测装置检测设备、仪器：超声波探伤仪、磁粉探伤仪、数字温度仪、温湿度仪、焊接检验尺、焊缝量规、卡规、游标卡尺、钢卷尺。
钢结构焊接工艺及要求
钢结构焊接工艺及要求钢结构在现代建筑中扮演着重要的角色，它们被广泛应用于桥梁、大型工厂和高层建筑等领域。
而焊接作为一种常见的连接方法，对于钢结构的质量和安全性起着至关重要的作用。
本文将探讨钢结构焊接工艺及其要求，以期为相关从业人员提供一些参考。
一、焊接工艺1. 电弧焊电弧焊是最常用的钢结构焊接工艺之一。
它利用电弧的高温和能量，使焊条和工件熔化并连接在一起。
电弧焊分为手工电弧焊和自动电弧焊两种形式。
手工电弧焊操作简单，适用于小型和复杂结构的焊接；自动电弧焊则适用于大型结构和高效生产。
2. 气体保护焊气体保护焊是利用惰性气体（如氩气）或活性气体（如二氧化碳）来保护焊缝和熔池的一种焊接工艺。
它适用于焊接薄板和高质量要求的焊接。
气体保护焊可分为TIG焊和MIG/MAG焊两种形式。
TIG焊适用于焊接不锈钢、铝合金等材料；MIG/MAG焊适用于焊接钢结构和大批量生产。
3. 子弧焊子弧焊是一种高效率的焊接工艺，它通过在焊条表面形成一个电弧的小圆弧，使焊条自动熔化并填充焊缝。
子弧焊适用于焊接大型结构和长焊缝，能够提高生产效率和焊接质量。
二、焊接要求1. 焊接材料的选择焊接材料的选择对于焊接质量至关重要。
一般情况下，焊接材料应与被焊接的钢材具有相似的化学成分和机械性能。
此外，焊接材料还应具有良好的可焊性和耐蚀性。
2. 焊接前的准备工作在进行焊接之前，需要对焊接部位进行充分的准备工作。
首先，需要清除焊接表面的油污、锈蚀和杂质，以保证焊缝的质量。
其次，需要对焊接接头进行坡口处理，以提高焊接强度和质量。
3. 焊接参数的控制焊接参数的控制对于焊接质量的稳定性和一致性至关重要。
焊接参数包括焊接电流、电压、焊接速度和电弧长度等。
合理的焊接参数能够保证焊缝的充分熔化和填充，避免焊接缺陷的产生。
4. 焊接质量的检测焊接质量的检测是确保焊接结构安全性的重要步骤。
常用的焊接质量检测方法包括目视检测、超声波检测和X射线检测等。
通过这些检测手段，可以及时发现焊接缺陷，并采取相应的措施进行修补或更换。

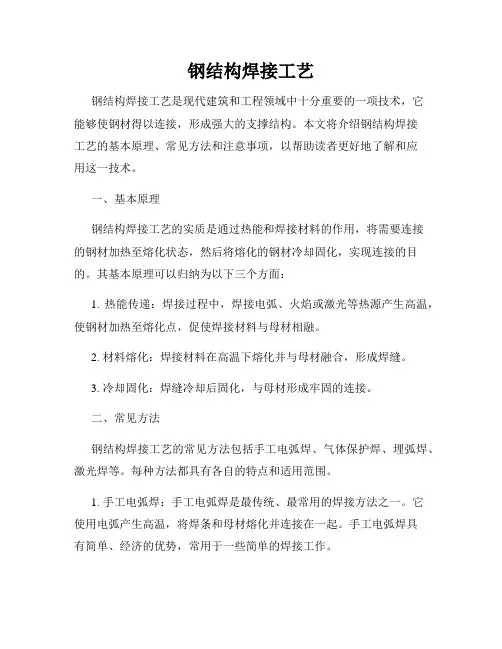

钢结构焊接工艺
钢结构焊接工艺钢结构焊接工艺是现代建筑和工程领域中十分重要的一项技术，它能够使钢材得以连接，形成强大的支撑结构。
本文将介绍钢结构焊接工艺的基本原理、常见方法和注意事项，以帮助读者更好地了解和应用这一技术。
一、基本原理钢结构焊接工艺的实质是通过热能和焊接材料的作用，将需要连接的钢材加热至熔化状态，然后将熔化的钢材冷却固化，实现连接的目的。
其基本原理可以归纳为以下三个方面：1. 热能传递：焊接过程中，焊接电弧、火焰或激光等热源产生高温，使钢材加热至熔化点，促使焊接材料与母材相融。
2. 材料熔化：焊接材料在高温下熔化并与母材融合，形成焊缝。
3. 冷却固化：焊缝冷却后固化，与母材形成牢固的连接。
二、常见方法钢结构焊接工艺的常见方法包括手工电弧焊、气体保护焊、埋弧焊、激光焊等。
每种方法都具有各自的特点和适用范围。
1. 手工电弧焊：手工电弧焊是最传统、最常用的焊接方法之一。
它使用电弧产生高温，将焊条和母材熔化并连接在一起。
手工电弧焊具有简单、经济的优势，常用于一些简单的焊接工作。
2. 气体保护焊：气体保护焊是利用惰性气体（如氩气）对焊接区域进行保护，防止空气中的氧气和氮气进入焊缝，以减少气孔和缺陷的产生。
气体保护焊适用于焊接质量要求较高的情况。
3. 埋弧焊：埋弧焊是一种自动化焊接方法，由焊枪自动供给焊丝和焊剂。
埋弧焊具有高效、高质量的优势，适用于大型结构的焊接。
4. 激光焊：激光焊是一种高能量密度的焊接方法，利用激光束对焊接材料进行加热。
激光焊具有焊缝窄、热影响区小的优势，常用于对材料要求极高的领域。
三、注意事项在进行钢结构焊接工艺时，需要注意以下几个方面，以确保焊接质量和工作安全：1. 装备检查：焊接前需检查焊接设备和工具的状态，确保其正常运行和安全可靠。
2. 材料准备：选择合适的焊接材料和焊接方法，根据钢材的种类和要求进行预处理和预热，使焊接接头达到理想的质量要求。
3. 焊接环境：选择无风或低风速的环境进行焊接，避免气体和颗粒物进入焊接区域，影响焊接质量。
钢结构焊接施工工艺
钢结构焊接施工工艺一、焊接准备1、材料准备首先，要确保所使用的钢材符合设计要求，并具备质量合格证明。
对于焊接材料，如焊条、焊丝、焊剂等，其型号、规格应与母材相匹配，并按照规定进行烘干和存放，以防止受潮变质。
2、焊接设备选用合适的焊接设备，如电弧焊机、气体保护焊机等，并确保设备性能良好，参数稳定。
同时，配备必要的辅助工具，如焊接夹具、量具等。
3、焊件准备焊件在焊接前应进行清理，去除表面的油污、铁锈、氧化皮等杂质，以保证焊接质量。
对于坡口的加工，应按照设计要求进行，确保坡口尺寸和形状符合标准。
4、环境条件焊接作业应在适宜的环境条件下进行，一般要求风速不大于 8m/s，相对湿度不大于 90%。
当环境条件不满足要求时，应采取相应的防护措施。
二、焊接工艺评定焊接工艺评定是验证所拟定的焊接工艺是否正确、合理的重要环节。
在进行正式焊接前，应根据钢结构的材质、厚度、接头形式等因素，制定焊接工艺指导书，并按照规定进行焊接工艺评定试验。
试验包括拉伸试验、弯曲试验、冲击试验等，以检验焊缝的力学性能是否满足设计要求。
只有通过焊接工艺评定的焊接工艺，才能用于实际施工。
三、焊接操作1、定位焊在正式焊接前，通常需要进行定位焊，以固定焊件的相对位置。
定位焊缝的长度、间距、厚度等应符合规定，且定位焊缝不得有裂纹、气孔等缺陷。
2、焊接顺序合理的焊接顺序对于减少焊接变形和残余应力至关重要。
一般应遵循先焊收缩量大的焊缝，后焊收缩量小的焊缝；先焊受力较大的部位，后焊受力较小的部位；对称焊缝应采用对称焊接等原则。
3、焊接方法钢结构焊接常用的方法有手工电弧焊、气体保护焊、埋弧焊等。
手工电弧焊操作灵活，适用于各种位置的焊接；气体保护焊效率高，焊缝质量好；埋弧焊适用于厚板的长焊缝焊接。
4、焊接参数焊接参数包括焊接电流、电压、焊接速度、焊丝直径、气体流量等，应根据焊件的材质、厚度、接头形式等因素进行合理选择。
焊接过程中，应严格控制焊接参数，确保焊缝质量稳定。
钢结构焊接工艺及要求
钢结构焊接工艺及要求标题：钢结构焊接工艺及要求随着现代建筑行业的不断发展，钢结构在建筑工程中的应用越来越广泛。
焊接作为钢结构制造过程中至关重要的一环，对钢结构的整体质量有着决定性的影响。
本文将详细介绍钢结构焊接工艺及其要求，为相关领域的从业人员提供参考。
一、钢结构焊接工艺1、手工电弧焊手工电弧焊是钢结构焊接中应用最广泛的一种方法。
它利用电弧产生的高温熔化焊条和母材，使它们形成一体。
该方法主要用于厚度较小的钢板焊接，具有操作灵活、适应性强的优点。
2、埋弧自动焊埋弧自动焊是一种电弧在焊剂层下燃烧进行焊接的方法，适用于厚度在6mm以上的钢板焊接。
它的优点是焊接质量稳定、生产效率高，但焊后焊剂残留较难清除，可能影响结构性能。
3、气体保护焊气体保护焊是一种利用气体作为保护介质进行焊接的方法，常用的有氩气保护焊和二氧化碳保护焊。
它的优点是焊接质量好、效率高，且成本相对较低。
二、钢结构焊接要求1、焊接设备焊接设备应性能稳定、参数调节灵活，以满足不同材质、厚度和焊接位置的要求。
同时，设备应具备安全保护装置，确保操作安全。
2、焊接人员焊接人员需具备相应的专业知识和技能，能够熟练掌握不同的焊接方法。
此外，焊接人员还应严格遵守焊接操作规程，确保焊接质量。
3、焊接前处理焊接前应对钢结构表面进行清理，去除油污、铁锈等杂质，以保证焊接质量。
同时，根据焊接位置和要求，选择合适的焊接工艺和焊材。
4、焊接过程控制在焊接过程中，应控制焊接参数，确保焊接质量稳定。
同时，应注意焊接变形的控制，以减小对结构性能的影响。
5、焊后检验焊接完成后，应对钢结构进行检验，如外观检查、无损检测等，以确保焊接质量符合要求。
对于不合格的焊接部位，应及时进行处理。
三、总结钢结构焊接工艺的选择应根据钢结构的材质、厚度、焊接位置等因素进行综合考虑。
在焊接过程中，应严格遵守焊接要求，控制焊接参数，以确保焊接质量。
相关从业人员应不断提高自身的专业素质，以适应不断发展的钢结构焊接技术。
钢结构手工电弧焊焊接工艺
钢结构手工电弧焊焊接1 范围本工艺标准适用于一般工业与民用建筑工程中钢结构制作与安装手工电弧焊焊接工程。
2 施工准备2.1 材料及主要机具：2.1.1 电焊条：其型号按设计要求选用，必须有质量证明书。
按要求施焊前经过烘焙。
严禁使用药皮脱落、焊芯生锈的焊条。
设计无规定时，焊接Q235钢时宜选用E43系列碳钢结构焊条；焊接16Mn钢时宜选用E50系列低合金结构钢焊条；焊接重要结构时宜采用低氢型焊条（碱性焊条）。
按说明书的要求烘焙后，放入保温桶内，随用随取。
酸性焊条与碱性焊条不准混杂使用。
2.1.2 引弧板：用坡口连接时需用弧板，弧板材质和坡口型式应与焊件相同。
2.1.3 主要机具：电焊机（交、直流）、焊把线、焊钳、面罩、小锤、焊条烘箱、焊条保温桶、钢丝刷、石棉布、测温计等。
2.2 作业条件2.2.1 熟悉图纸，做焊接工艺技术交底。
2.2.2 施焊前应检查焊工合格证有效期限，应证明焊工所能承担的焊接工作。
2.2.3 现场供电应符合焊接用电要求。
2.2.4 环境温度低于0℃，对预热，后热温度应根据工艺试验确定。
3 操作工艺→→3.2 钢结构电弧焊接：3.2.1 平焊3.2.1.1 选择合适的焊接工艺，焊条直径，焊接电流，焊接速度，焊接电弧长度等，通过焊接工艺试验验证。
3.2.1.2 清理焊口：焊前检查坡口、组装间隙是否符合要求，定位焊是否牢固，焊缝周围不得有油污、锈物。
3.2.1.3 烘焙焊条应符合规定的温度与时间，从烘箱中取出的焊条，放在焊条保温桶内，随用随取。
3.2.1.4 焊接电流：根据焊件厚度、焊接层次、焊条型号、直径、焊工熟练程度等因素，选择适宜的焊接电流。
3.2.1.5 引弧：角焊缝起落弧点应在焊缝端部，宜大于10mm，不应随便打弧，打火引弧后应立即将焊条从焊缝区拉开，使焊条与构件间保持2～4mm间隙产生电弧。
对接焊缝及对接和角接组合焊缝，在焊缝两端设引弧板和引出板，必须在引弧板上引弧后再焊到焊缝区，中途接头则应在焊缝接头前方15～20mm处打火引弧，将焊件预热后再将焊条退回到焊缝起始处，把熔池填满到要求的厚度后，方可向前施焊。
钢筋焊接工艺要求
钢结构手工电弧焊焊接工艺标准（二）3.2.1.10 清渣：整条焊缝焊完后清除熔渣，经焊工自检(包括外观及焊缝尺寸等)确无问题后，方可转移地点继续焊接。
3.2.2 立焊：基本操作工艺过程与平焊相同，但应注意下述问题：3.2.2.1 在相同条件下，焊接电源比平焊电流小10%～15%。
3.2.2.2 采用短弧焊接，弧长一般为2～3mm。
3.2.2.3 焊条角度根据焊件厚度确定。
两焊件厚度相等，焊条与焊条左右方向夹角均为45°；两焊件厚度不等时，焊条与较厚焊件一侧的夹角应大于较薄一侧的夹角。
焊条应与垂直面形成60°～80°角，使电弧略向上，吹向熔池中心。
3.2.2.4 收弧：当焊到末尾，采用排弧法将弧坑填满，把电弧移至熔池中央停弧。
严禁使弧坑甩在一边。
为了防止咬肉，应压低电弧变换焊条角度，使焊条与焊件垂直或由弧稍向下吹。
3.2.3 横焊：基本与平焊相同，焊接电流比同条件平焊的电流小10%～15%，电弧长2～4mm。
焊条的角度，横焊时焊条应向下倾斜，其角度为70°～80°，防止铁水下坠。
根据两焊件的厚度不同，可适当调整焊条角度，焊条与焊接前进方向为70°～90°。
3.2.4 仰焊：基本与立焊、横焊相同，其焊条与焊件的夹角和焊件厚度有关，焊条与焊接方向成70°～80°角，宜用小电流、短弧焊接。
3.3 冬期低温焊接：3.3.1 在环境温度低于0℃条件下进行电弧焊时，除遵守常温焊接的有关规定外，应调整焊接工艺参数，使焊缝和热影响区缓慢冷却。
风力超过4级，应采取挡风措施；焊后未冷却的接头，应避免碰到冰雪。
3.3.2 钢结构为防止焊接裂纹，应预热、预热以控制层间温度。
当工作地点温度在0℃以下时，应进行工艺试验，以确定适当的预热，后热温度。
质量标准4.1 保证项目4.1.1 焊接材料应符合设计要求和有关标准的规定，应检查质量证明书及烘焙记录。
手工电弧焊的焊接工艺参数
手工电弧焊的焊接工艺参数选择合适的焊接工艺参数，对提高焊接质量和提高生产效率是十分重要。
焊接工艺参数(焊接规范)是指焊接时,为保证焊接质量而选定的诸多物理量（例如：焊接电流、电弧电压、焊接速度、热输入等）的总称。
焊条电弧焊的焊接工艺参数主要包括焊条直径、焊接电流、电弧电压. 焊接速度和预热温度等。
1、焊接电源种类和极性的选择焊接电源种类：交流、直流极性选择：正接、反接正接：焊件接电源正极，焊条接电源负极的接线方法。
反接：焊件接电源负极，焊条接电源正极的接线方法。
极性选择原则：碱性焊条常采用直流反接，否则，电弧燃烧不稳定，飞溅严重，噪声大，酸性焊条使用直流电源时通常采用直流正接。
2、焊条直径焊条直径是根据焊件厚度、焊接位置、接头形式、焊接层数等进行选择。
一般厚度越大，选用的焊条直径越粗，焊条直径与焊件的关系见下表：焊件厚度(mm) 2 3 4-5 6-12 >13焊条直径(mm) 2 3.2 3.2-4 4-5 4-63、焊接电流焊接电流是焊条电弧焊的主要工艺参数，焊工在操作过程中需要调节的只有焊接电流，而焊接速度和电弧电压都是由焊工控制的。
焊接电流的选择直径影响着焊接质量和劳动生产率。
焊接电流越大，熔深越大，焊条溶化快，焊接效率也高，但是焊接电流太大时，飞溅和烟雾大，焊条尾部易发红，部分涂层要失效或崩落，而且容易发生咬边、焊瘤、烧穿等缺陷，增大焊件变形，还会使接头热影响区晶粒粗大，焊接接头的韧性降低；焊接电流太小，则引弧困难，焊条容易粘连在工件上，电弧不稳定，易产生未焊透、未熔合、气孔和夹渣等缺陷，且生产率低。
因此选择焊接电流，应根据焊条直径、焊条类型、焊件厚度、接头形式、焊接位置及焊道层次来综合考虑。
首先应保证焊接质量，其次应尽量采用较大的电流，以提高生产效率。
T型接头和搭接头，在施焊环境温度较低时，由于导热较快，所以焊接电流要大一些。
但主要由焊条直径、焊接位置、焊道层次等因素来决定。
（1）焊条直径焊条直径越粗，熔化焊条所需的热量越大，必须增大焊接电流，每种焊条都有一个最合适电流范围。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
【专业知识】钢结构手工电弧焊焊接工艺
钢结构手工电弧焊焊接工艺介绍：
1、焊角焊缝时，电流要大些；打底焊时，特别是焊接单面焊双面成型时，使用的焊接电流要小；填充焊时，通常用教大的焊接电流；盖面焊时，为防止咬边和获得较美观的焊缝，使用的电流要小些。
碱性焊条选用的焊接电流比酸性焊条小10%左右，不锈钢焊条比碳钢焊条选用电流小20%左右。
焊接电流初步选定后，要通过试焊调整。
电弧电压主要取决于弧长。
电弧长，则电压高；反之则低（短弧指弧长为焊条直径的0.5～1.0倍）。
焊接工艺参数的选择，应在保证焊接质量条件下，采用大直径焊条和大电流焊接，以提高生产率。
坡口底层焊道宜采用不大于4.0㎜的焊条，底层根部焊道的最小尺寸应适宜，以防裂纹。
在承受动载荷情况下，焊接接头的焊缝余高应趋于零，在其他工作条件下，可在0～3㎜选。
焊缝在焊接接头每边的覆盖宽度一般为2～4㎜.
2、施焊前，焊工应检查焊接部位的组装和表面清理的质量，如不符合要求，应修磨补焊合格后方能施焊。
坡口组装间隙超过允许偏差规定时，可在坡口单侧或两侧堆焊、修磨使其符合要求，但坡口间隙超过较薄板厚度2倍或大于20㎜是时，不应用堆焊方法。
3、T型、十字型、角接接头和对接接头主焊缝两端，必须配置引弧板引出板，其材质应和被焊母材相同，坡口形式应与被焊焊缝相同，禁止使用其他材质的材料充当引弧板引出板。
手工电弧焊焊缝引出长度应大于25㎜。
其引弧板引出板宽度应大于
50㎜，长度宜为板厚的1.5倍且不小于30㎜，厚度应不小于6㎜。
4、焊接完成后，应用火焰切割去除引弧板引出板，并修磨平整。
不得用锤击落引弧板引出板。
不应在焊缝以外的母材上打火引弧。
5、定位焊必须由持相应合格证的焊工施焊，所用焊接材料应与正式施焊相当，定位焊焊缝应与最终焊缝有相同的质量要求。
钢衬垫的定位焊宜在接头坡口内焊接，定位焊焊缝厚度不宜超过设计厚度的2/3，定位焊缝长度宜大于40㎜，间距500～600㎜，并应填满弧坑。
定位焊预热温度应高于正式施焊预热温度。
当定位焊焊缝上有气孔或裂纹时，必须清除后重焊。
6、对于非密闭的隐蔽部位，应按施工图的要求进行涂层处理后，方可进行组装；对刨平顶紧的部位，必须经质检部检验合格后才能施焊。
在组装好的构件上施焊，应严格按焊接工艺规定的参数以及焊接顺序进行，以控制焊后变形。
7、在约束焊道上施焊，应连续进行；如因故中断，在焊时应对已焊的焊缝局部做预热处理。
采用多层焊时，应将前一道焊缝表面清理干净后再继续施焊。
因焊接变形的构件，可用机械（冷矫）或在严格控制温度的条件下加热（热矫）的方法进行矫正。
以上内容均根据学员实际工作中遇到的问题整理而成，供参考，如有问题请及时沟通、指正。
