光伏组件安装方案
光伏组件安装施工方案
光伏组件安装施工方案1. 引言光伏发电系统的安装施工是实现光伏发电项目落地的关键环节之一。
本文档将详细介绍光伏组件安装施工方案，包括前期准备、安装工艺流程、操作步骤等内容。
通过严格按照本方案进行施工，可以确保光伏组件的安装质量，提高光伏发电系统的性能和可靠性。
2. 前期准备在进行光伏组件安装施工前，需要进行一系列的前期准备工作，包括以下内容：2.1 确定安装位置根据光伏发电系统的设计方案，确定光伏组件的安装位置。
一般来说，光伏组件应朝南安装，倾角与地域纬度相等。
2.2 清理工作清理安装位置的杂物、尘土和草坪等，确保安装位置平整、干净。
2.3 铺设支架基础根据设计方案要求，铺设支架基础，确保支架的牢固性和稳定性。
3. 安装工艺流程光伏组件的安装工艺流程一般包括以下几个步骤：3.1 安装支架根据设计方案和施工图纸，搭建支架结构。
支架的材料一般使用镀锌钢管，根据设计要求，在支架上安装人字形支架或A型支架。
3.2 安装支架连接件根据支架类型和设计要求，安装支架连接件。
连接件主要包括支架角码、支架檩条等，通过连接件固定支架的稳定性。
3.3 安装组件支架在支架上安装组件支架，组件支架一般采用铝合金材质，通过螺栓、膨胀螺栓等固定在支架上。
3.4 安装光伏组件将光伏组件根据设计图纸和安装要求，安装在组件支架上。
注意安装过程中不要损坏光伏组件表面和连接线。
4. 操作步骤根据光伏组件的安装工艺流程，具体的操作步骤如下：4.1 安装支架1.按照设计方案和施工图纸，确定支架的定位和安装位置。
2.按照尺寸要求，剪切支架材料。
3.使用螺栓和螺母将支架连接在一起，确保支架的稳定性和牢固性。
4.使用水平仪调整支架的水平度，确保支架安装平整。
4.2 安装支架连接件1.根据支架类型和设计要求，安装支架连接件。
2.使用螺栓和螺母将连接件固定在支架上，确保连接件的牢固性。
4.3 安装组件支架1.根据设计图纸，安装组件支架。
2.使用螺栓和螺母将组件支架固定在支架上，确保支架的牢固性。
光伏组件的安装施工方案
光伏组件的安装施工方案1. 安装前准备工作在进行光伏组件的安装施工之前，需要进行一些准备工作，以确保安装的顺利进行。
1.1 确定安装位置首先，需要确定光伏组件的安装位置。
选择一个充足的阳光照射面积，没有遮挡物的位置，以确保光伏组件能够充分接收阳光并发电。
1.2 核对设备清单核对光伏组件安装所需的设备清单，确保准备齐全。
设备清单通常包括光伏组件、支架系统、太阳能电池连接器、直流屏、交流屏等。
1.3 安全检查进行安全检查，确保安装施工过程中的安全性。
检查安装位置周围是否有安全隐患，如高压线、易燃物等。
1.4 施工计划制定制定详细的施工计划，包括施工时间、施工人员安排、工程进度等，以确保施工过程有条不紊地进行。
2. 安装施工步骤根据光伏组件的安装施工方案，按照以下步骤进行安装。
2.1 安装支架系统首先，根据支架系统的要求，安装支架系统。
支架系统通常由带有螺栓孔的金属材料组成，用于支撑光伏组件。
2.2 安装光伏组件根据支架系统的布局，将光伏组件安装在支架上。
确保光伏组件的正面朝向阳光照射方向，并使用螺丝固定光伏组件。
2.3 连接电池将光伏组件的电池连接器与太阳能电池连接器相连接，确保连接牢固且电路连接正确。
2.4 安装直流屏根据光伏组件的数量和功率，安装相应容量的直流屏，用于控制光伏组件产生的直流电的输出。
2.5 安装交流屏将直流屏的输出与交流电网相连接，通过交流屏将光伏组件产生的电能注入到交流电网中。
2.6 接地和绝缘检查进行接地和绝缘检查，确保光伏组件安装后的电路符合相关安全标准。
检查接地线和接地装置的连接是否牢固，并使用测试仪器检测电路的绝缘情况。
3. 安装验收和运行测试安装施工完成后，需要进行安装验收和运行测试，以确保安装工作的质量和光伏组件的正常运行。
3.1 安装验收进行安装验收，检查安装工作是否符合设计要求和施工规范。
验收主要包括支架系统的牢固性、光伏组件的固定性、电池连接的可靠性等。
3.2 运行测试进行光伏组件的运行测试，检测光伏组件的发电效率和输出功率是否满足要求。
光伏组件安装方案
光伏组件安装方案随着全球环保意识的增强，太阳能作为重要的清洁能源，被越来越多的人所重视。
而太阳能光伏电池板是太阳能电站的基础。
然而，对很多人来说，光伏组件的安装容易成为一个难题。
因此，这篇文章将为各位读者介绍一些光伏组件的安装方案。
一、屋顶安装屋顶安装是最常见的光伏组件安装方式。
在屋顶上安装光伏组件非常有利，因为它能够充分利用屋顶上的空间，并且不会占用其它的空间。
然而，在进行屋顶安装时，需要考虑屋顶的承载能力和耐久性。
当屋顶的承载能力不足时，需要进行加固。
同时，光伏模块的安装更需要考虑它抗风压能力。
一些地区常有强风，如果光伏组件无法承受强风，将会导致组件脱离或者损坏。
此外，对于屋顶安装，需要选择合适的安装角度。
通常情况下，太阳能电池板的安装角度应该与当地的纬度相等。
这样可以最大化地收集阳光并产生最大化的电力。
然而，对于已经建成的房屋，屋顶的朝向不一定是最佳的，并且还可能会受到阴影的影响，因此需要进行适当的调整。
二、立柱安装立柱安装是另一种光伏组件安装方式。
它通常用于在地面上安装光伏组件，可以避免屋顶的问题。
当安装在草地上时，需要将光伏组件与草坪分开，使用混凝土或者石头做成一个平台支撑光伏组件。
这不仅能够保护光伏组件，同时也能使得草坪不被损坏。
然而，立柱安装通常需要更多的空间，还要考虑周围的树木和建筑物以及其他障碍，以避免光伏组件受到遮挡并影响其能量产出。
三、墙面安装墙面安装是另一个较少使用但仍然有用的安装方式。
它适用于某些可以在墙面上安装的建筑物。
在进行墙面安装时，需要保证光伏组件安装在光线充足的墙面上，并根据当地纬度和降雨情况确定最佳的安装角度。
在选择安装位置时，需要考虑周围的建筑物和树木是否会遮挡光线，以确保光伏组件能够最大化地收集阳光并产生电力。
四、光伏组件采用易安装设计在安装光伏组件时，还可以选择具有易安装设计的光伏组件。
这些组件通常具有更简单的安装方式，更少的安装部件，并且易于调整安装角度。
光伏组件安装施工方案
光伏组件安装施工方案一、项目概述光伏组件安装施工方案的目标是确保光伏组件能够高效、稳定地安装在指定位置上，以最大程度地发挥光伏发电系统的功效。
本方案将详细介绍光伏组件的安装流程、材料要求和安全注意事项。
二、施工前准备1. 确定安装位置：根据场地条件和设计要求，确定光伏组件的安装位置，并进行测量和标记。
2. 分析场地环境：评估场地的地质、气象和环境等因素对光伏组件的安装影响，为后续工作提供基础信息。
3. 准备施工材料：准备好所需的光伏组件、支架、螺栓等安装材料，并进行质量检查，确保符合要求。
三、安装流程1. 地基预处理：根据设计要求，对安装位置的场地进行清理、均匀铺设砂石垫层，并进行压实处理，以确保地基的平整度和稳定性。
2. 支架安装：按照设计图纸和规范要求，将支架固定在地基上，并进行调整和固定，保证其垂直度和水平度。
3. 光伏组件安装：将光伏组件安装在支架上，并根据要求进行电缆连接和固定，确保组件的安全稳固。
4. 脚手架搭建：如有需要，搭建脚手架以辅助安装工作，确保施工人员的安全和便利性。
5. 线缆敷设：根据设计要求，将组件间的线缆进行敷设和连接，并确保连接牢固和导线的绝缘性能良好。
6. 系统调试：安装完成后，进行系统调试和验收，确保光伏发电系统能够正常运行。
四、材料要求1. 光伏组件：选择符合设计要求和国家标准的光伏组件，确保其质量可靠、效率高。
2. 支架和固定件：选择耐候性好、抗腐蚀、稳定可靠的支架和固定件，确保其在外界环境中的长期使用性能。
3. 线缆和接线盒：选用耐高温、耐电腐蚀、绝缘性能良好的线缆和接线盒，确保电力传输的安全可靠性。
五、安全注意事项1. 施工人员必须佩戴安全帽、防滑鞋和防护手套等个人防护装备，确保人身安全。
2. 施工现场必须设置明显的警示标志和围栏，确保安全区域和施工区域的划分清晰。
3. 严禁在风力大、雷电多发等恶劣气象条件下进行安装施工，确保工人的安全。
4. 施工过程中，应注意组件的防撞、防倒和防污染，确保组件的完好和发电效果。

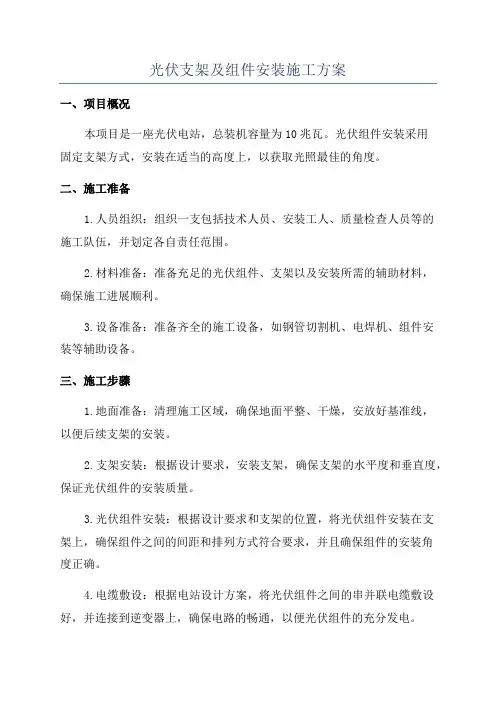

光伏支架及组件安装施工方案
光伏支架及组件安装施工方案一、项目概况本项目是一座光伏电站，总装机容量为10兆瓦。
光伏组件安装采用固定支架方式，安装在适当的高度上，以获取光照最佳的角度。
二、施工准备1.人员组织：组织一支包括技术人员、安装工人、质量检查人员等的施工队伍，并划定各自责任范围。
2.材料准备：准备充足的光伏组件、支架以及安装所需的辅助材料，确保施工进展顺利。
3.设备准备：准备齐全的施工设备，如钢管切割机、电焊机、组件安装等辅助设备。
三、施工步骤1.地面准备：清理施工区域，确保地面平整、干燥，安放好基准线，以便后续支架的安装。
2.支架安装：根据设计要求，安装支架，确保支架的水平度和垂直度，保证光伏组件的安装质量。
3.光伏组件安装：根据设计要求和支架的位置，将光伏组件安装在支架上，确保组件之间的间距和排列方式符合要求，并且确保组件的安装角度正确。
4.电缆敷设：根据电站设计方案，将光伏组件之间的串并联电缆敷设好，并连接到逆变器上，确保电路的畅通，以便光伏组件的充分发电。
5.系统调试：完成组件安装和电缆连接后，进行整个系统的调试工作，确保各个部分正常运行，并符合设计要求。
6.防腐处理：对光伏支架进行防腐处理，以提高其耐久性和抗腐蚀能力。
7.质量检查：对整个工程进行质量检查，确保安装工作符合设计要求和工程质量标准，并解决发现的问题。
8.安全检查：对施工现场进行安全检查，确保施工过程中的安全生产，并采取必要的安全防护措施，预防事故的发生。
四、施工要求1.施工过程中，严格按照设计要求进行施工，确保光伏组件安装的质量和效果。
2.施工过程中，注意安全防护，遵守安全操作规程，确保施工现场的安全。
3.施工队伍要有较强的组织能力和沟通协调能力，保证工期的执行。
4.施工过程中，要做好施工记录，详细记录施工中的关键环节和质量情况，以便后续的管理和维护。
五、施工管理1.施工前，制定详细的施工计划和施工方案，明确施工的时间、材料、人员与设备等，确保施工进度和质量。
光伏安装施工方案(3篇)
第1篇一、项目背景随着我国能源结构的不断调整和新能源产业的快速发展，光伏发电作为清洁、可再生能源，越来越受到国家政策的大力扶持和市场的青睐。
为响应国家节能减排号召，提高能源利用效率，降低企业运营成本，本项目拟在厂区屋顶安装光伏发电系统，实现绿色、可持续发展。
二、项目概述1. 项目名称：厂区屋顶光伏发电系统安装项目2. 项目地点：厂区屋顶3. 项目规模：根据厂区屋顶面积和安装要求，预计装机容量为XXX千瓦（kW）4. 项目投资：预计投资金额为XXX万元5. 项目工期：预计施工工期为60天三、施工方案1. 施工准备（1）组织架构：成立光伏安装项目部，明确项目经理、技术负责人、施工队长等岗位人员职责。
（2）人员培训：对施工人员进行光伏发电系统安装、调试、维护等方面的专业培训。
（3）材料设备：根据项目需求，采购光伏组件、逆变器、支架、电缆等设备，确保设备质量。
（4）施工图纸：依据设计图纸，对光伏发电系统进行现场布局，确保安装位置合理、美观。
2. 施工流程（1）现场勘察：对厂区屋顶进行现场勘察，了解屋顶结构、承重能力、光照条件等，确保光伏发电系统安装可行性。
（2）基础施工：根据设计要求，进行光伏支架基础施工，确保支架安装牢固、稳定。
（3）光伏支架安装：按照设计图纸，将光伏支架安装到位，确保支架与基础连接牢固。
（4）光伏组件安装：将光伏组件安装到支架上，确保组件安装平整、牢固。
（5）逆变器安装：将逆变器安装到逆变器间，确保逆变器与光伏组件连接牢固。
（6）电缆敷设：按照设计要求，进行电缆敷设，确保电缆连接牢固、安全。
（7）系统调试：对光伏发电系统进行调试，确保系统运行正常。
（8）系统验收：对光伏发电系统进行验收，确保系统符合设计要求。
3. 施工技术要点（1）支架安装：支架基础施工要严格按照设计要求进行，确保支架安装牢固、稳定。
（2）光伏组件安装：光伏组件安装要平整、牢固，避免出现倾斜、扭曲等现象。
（3）逆变器安装：逆变器安装要确保与光伏组件连接牢固，避免因连接不良导致故障。
光伏组件安装施工方案
光伏组件安装施工方案一、前期准备1.1项目信息收集：准确了解项目所在地的环境条件、气候特点、经纬度和自然条件等。
1.2设计确认：根据项目信息，对光伏组件进行设计方案的确认，包括组件布置、数量、型号和倾角等。
1.3材料采购：根据设计方案，进购光伏组件及其配套材料，确保材料的质量和数量符合项目需求。
二、施工准备2.1施工人员配备：根据项目规模确定施工所需人员的数量和职责分工，并进行培训，确保施工人员具备相关技能。
2.2工程机械准备：准备好所需要的施工机械和设备，如起重机、吊车、推土机等，确保施工过程中的机械设备的顺利使用。
2.3施工材料准备：准备好施工过程中所需的材料，如钢材、螺栓、膨胀螺栓等。
三、现场布置3.1基础施工：根据设计方案，进行基础的准备工作，包括寻找合适的基础和进行基础开挖、加固等工作。
3.2模块布置：在基础完成后，根据设计方案进行光伏组件的布置和定位，确保组件间的间距合理，并且倾角符合设计要求。
3.3电缆布线：根据设计方案进行电缆的布线工作，包括电缆的敷设、接地、保护和连接等。
四、安装调试4.1光伏组件安装：按照设计方案和制造商提供的安装手册，将光伏组件安装到支架上，并进行调整和固定。
4.2电缆连接：连接光伏组件的直流电缆，确保连接牢固可靠，并进行接地保护。
4.3电汇箱安装：安装电汇箱并连接光伏组件的电缆，安装电汇箱的保险器和调节器。
4.4逆变器安装：安装逆变器并连接电汇箱的交流电缆，确保逆变器的安装位置符合要求，并进行接地保护。
五、安全检查5.1施工安全检查：在施工过程中，进行安全检查，确保工人的人身安全和机械设备的安全使用。
5.2环境安全检查：对施工现场的环境进行检查，确保施工过程不对环境造成污染和破坏。
六、验收交接6.1系统调试：完成光伏组件的安装后，对整个系统进行调试，确保光伏组件能够正常工作。
6.2施工验收：对施工过程进行验收，包括基础工程、组件安装、电缆连接和逆变器安装等，确保施工质量符合要求。
光伏支架及组件安装施工方案
光伏支架及组件安装施工方案一、项目概述本项目是针对光伏发电站的支架及组件安装施工方案，包括施工过程、施工安全要求、施工人员要求等方面的内容。
二、施工过程1.方案编制在施工前，需编制详细的施工方案，包括安装图纸、施工流程、资源需求等，并提交相关部门审核。
2.场地准备施工之前，需对场地进行准备，包括清除障碍物、平整地面、确保固定坚实等。
3.安装支架根据安装图纸的要求，进行支架的安装。
首先需要根据地形条件和组件布局确定支架的位置和朝向，然后进行基础的浇筑和固定。
支架的安装要求牢固可靠，确保能承受各种天气条件下的作用力。
4.安装组件安装支架完成后，开始安装光伏组件。
根据组件的尺寸和数量，按照安装图纸的要求进行组件的布局和固定。
5.连接线路组件安装完成后，需要根据设计要求进行组件间的连线。
连接线路的敷设要满足安全可靠、保护绝缘等要求。
6.外围设施安装光伏发电站除了光伏支架和组件的安装外，还需要安装一些外围设施，如逆变器、箱变、配电箱等。
这些设施的安装需按照相关标准进行，确保其正常运行。
7.调试安装完成后，需要对整个系统进行调试，确保光伏发电系统的正常运行。
调试内容包括电流电压的检测、系统是否连通以及传感器数据是否准确等。
8.竣工验收调试完成后，需进行竣工验收，由相关部门对光伏发电站进行验收，确保施工符合技术规范和安全要求。
三、施工安全要求1.施工人员需经过培训，掌握光伏支架及组件安装相关知识和技能。
2.施工现场应设置警示标志，确保施工安全。
3.使用合格的工具和设备，并进行定期检查和维护。
4.施工人员需佩戴个人防护装备，如安全帽、手套、安全鞋等。
5.施工人员需注意施工过程中的电气安全和高空安全，严禁私拉乱接电线。
6.施工过程中需对现场进行清理，保持施工环境整洁。
四、施工人员要求1.具备相关工程施工经验，熟悉光伏发电站的施工工艺和技术规范。
2.具备一定的电力知识，能够熟练操作电气设备。
3.具备团队合作精神，能够协调施工过程中的人员和资源。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、工程概况
1．工程名称：【】
2．项目规模：【 5MW】
3．工程地点：【】
二、编制依据
1．施工图纸
2．组件生产厂家安装说明书
3、《光伏发电站施工规范》（GB50794－2012）
4、《光伏发电工程验收规范》GB50796-2012）
三、施工管理目标
1．质量目标
组件无破损，一次验收合格率达100%。
2. 安全目标
确保无重大安全事故发生，轻伤频率控制在1%以内。
四、施工准备
1、、技术准备
①认真审核、熟悉施工图纸，了解组件的排列组别。
②对施工班组进行有针对性的技术、安全交底。
③根据工程实际情况划分作业区域，合理调配作业人员。
2、安装前准备
①组件外观检查。
在视觉直观下，组件应平整，周边无开胶、裂纹等缺陷，色差、尺寸、铭牌参数应符合要求，偏差较大的组件应及时联系相关人员进行处理。
②支架已调整,不存在高、低或波浪型的起伏，直线度良好。
复查支架安装质量符合下表要求:
③
3、劳动力计划
根据作业面积分部特点人员计划安排如下：
五、组件安装
组件在搬运、摆放、紧固螺丝时均要轻拿轻放，严防磕碰。
1. 组件安装前应复查支架的平整度，若目测发现有明显的高差，严禁进行安装。
须
经专业人员调整后报验合格才能进行安装。
2．组件开箱前，先检查组件箱体外包装，确认外包装纸箱无破损后再进行开箱。
如
外包装有损坏，则从破损处打开。
打开后须认真检查，确认组件是否存在破损现象，如发现破损及时向相关人员汇报，并停止继续开箱。
3．在破除外包装时，应避免刀片划伤组件外层的保护膜。
开箱后包装垃圾集中放置，避免环境污染。
4．测量太阳能电池板在阳光下的开路电压，电池板输出端与标识正、负值应吻合。
5. 组件的倒运装卸必须轻拿轻放，尽量减少箱体在运输过程中的震动、摇摆等不利
因素，且晃动幅度﹤±2°。
6. 安装过程中组件要轻拿轻放，搬动时严禁组件直接与地面接触，防止硬物对组件
造成点损伤的隐患。
组件确需依靠或平放时不得超过2块。
7. 组件安装过程中，安装人员严禁依靠、抓扶横梁、斜梁，避免产生变形对组件造
成应力损伤。
8. 组件的安装顺序应由下至上，依次安装。
下排组件安装完成后，上排组件在安装
时应与定位块保持一定距离，避免在安装后，取出定位块时损伤组件。
9. 组件安装完成后应进行自检，看组件有无裂纹、层次不齐、防滑垫片卷边、上、
下超出卡钳或达安装要求的其它问题，并及时整改。
10. 安装组件搭设的平台一定要稳固，防止颤动、跌滑。
11. 按照图纸要求安装每组组件数量，不得随意更改。
组件安装时应拉水准线，并以上侧组件底端为基准，进行水平控制。
12.组件之间的接线应符合以下要求：
①.组件连接数量和路径应符合设计要求。
②.组件间接插件（公母插头）应连接牢固。
③.外接电缆同插接件连接处应搪锡。
④.组串连接后开路电压和短路电流应符合设计要求。
⑤.电线不得放置在檩条槽内（防槽内积水），用带钢芯黑色绑线绑扎在檩条的侧
壁，布置须整齐、美观。
六、质量保证措施
1、图纸会审制度
在接到正式施工图纸后，我们将尽快熟悉图纸，了解工程特点和施工中可能出现的关键问题，认真做好图纸的自审工作。
图纸会审过程中提出的问题及其解决办法和决定，由专人负责做好详细记录。
2．施工技术资料的管理
严格按照有关规定来进行技术资料的收集和整理。
3．交底制度
工程开工之前项目技术负责人要就施工图纸、施工方案向参加施工的全体人员进行交底，每个分项工程施工前工长要以书面形式向施工班组做详细的技术交底。
重要部位、特殊部位或新材料、新工艺施工前技术负责人应写出书面技术交底。
4．进场物资质量管理
进入施工现场的物资必须具有合格证明外，还应进行外观质量检验和抽样送检。
5．工程预检复核制度
预检复核必须在下道工序施工前进行，由队长负责组织班组长，并由技术负责人和质量检查人员参加，共同进行，检查中如提出返修意见，则返修合格后，进行复查意见。
6．不合格品的控制
在施工过程中，一旦出现了不合格品，必须认真处理，以使其对工程质量的影响降到最低。
7．纠正和预防措施
施工过程中，对已发现的质量问题我们要制定纠正措施，对潜在的质量问题制定预防措施。
七、施工安全文明管理措施
1、班组长根据当天施工任务进行安全意识，安全措施交底并做好班组安全交底书面记录，施工队长集中检查并签字确认。
2、针对施工特点进行安全教育，并做书面记录，作业队长抽查确认。
3、安全员负责日常安全检查及重点项目跟综检查。
安全检查做到全面全员全过程控制，隐患整改率为100%。
4、临时用电必须由电工严格按技术操作规程完成。
5、施工现场所有电气盘箱及机具设备等均需可靠接地或接零保护。
6、所有配电箱内布线需整齐，实行“一机一闸一保险”制，严禁一闸多机，开关必须装设漏电保护器。
八、危险识别及对策表
6第6页，共6页
7第7页，共6页
注：风险等级：1 轻微风险；2 可容忍风险；3 适度风险；4 很大风险；5 不可容忍风险危险级别：A 极其严重伤害； B 严重伤害； C 伤害； D 轻微伤害。
8第8页，共6页。
