真空包装机操作、使用说明书
WI-027真空包装机操作指导书
申请单位
修订内容摘要
制订
审核
批准
包装部
注：非相关人员勿动！
则进行冷却时，冷却时间到，封口压杆起，同时气嘴伸出，为下一次
工作做好准备。
4.使用注意事项：
A.封口时间不宜过长，通常设定为0.5-1.0秒，过长的封口时间将造成封刀或变压器损坏。
B.封刀加热完成后，上下封刀依然接触，用以吸收封刀余热时间称为冷却时间。设置适当的冷却时间对封刀的使用寿命和封刀效果均有好处，通常冷却时间设定为3.0-5.0秒；
1目的：规范机器的操作方法，正确操作生产设备
2范围：适用于真空包装机
3权责：无
4作业内容：
接通气源，向上拔起调理组合上的旋钮（位于机器的右下侧），并将该旋钮按顺时针方向拧动，观察气压表，将气压调节为4-6kg/cm2,封口压杆抬起。
旋开面板上的急停开关，将机器右侧的总电源开关打开，则面板上的电源指示灯亮。各种工作方式下机器的动作程序如下：
3.定时真空
a) 气嘴伸出，将包装袋套入气嘴，并置入封口区域；
b) 第一下踩下脚踏开关，封口压杆下压，上下压胶将包装袋压平
c) 第二下踩下脚踏开关，真空泵工作，开始抽真空，同时进行真空定时；
d）真空时间到，停止抽真空，同时气嘴退回，上下封刀下降；
f)上下封刀紧密接触后开始封口并进行封口定时，封口时间到，
C.抽真空时，可能会因包装袋太薄而将气嘴堵死，导致不好的抽真空效果。解决的方法是：在上下压胶将包装袋压平后，向前移动包装袋物，使其抵住气嘴的抽气口，然后再触动脚踏开关，进行抽真空；
D.真空包装时，过强的真空可能会使包装袋产生褶皱，影响包装效果。解决的方法是，抽真空的时用手将包装袋向两边拉；
5.安全注意事项：
真空包装机操作规程
真空包装机操作规程一、准备工作1. 确保真空包装机周围通风良好，无杂物阻碍机器运转。
2. 检查真空包装机的电源线是否接地良好，电压是否稳定。
3. 根据需要调整真空包装机的工作台高度，保证操作人员能够轻松操作机器。
4. 确保真空包装机所需材料齐全，包括包装袋、密封片等。
二、操作步骤1. 开机前操作（1）按下真空包装机的开关按钮，待机器启动并处于稳定状态后进行操作。
（2）调节好机器的真空度和密封时间，根据需要进行设置。
2. 包装物装入（1）将需要包装的物品放入包装袋中，注意物品不能超出包装袋的尺寸范围。
（2）将包装袋口处置于真空包装机的密封槽中，确保封口位置正确。
3. 真空密封（1）按下真空包装机的吸气按钮，机器开始抽真空。
（2）待包装物品内外的空气被抽尽后，机器会自动进行密封操作。
4. 完成包装（1）待真空包装机完成密封后，等待一段时间确保密封片完全冷却固定。
（2）将已密封包装袋取出，进行必要的清洁和标记工作。
三、清洁及维护1. 关机后，清理真空包装机的吸尘滤网和密封槽，避免残留物影响下次使用。
2. 定期检查真空包装机的密封片和真空泵，如有磨损或故障应及时更换或维修。
3. 注意防潮防尘，保持真空包装机的清洁干燥状态。
四、安全注意事项1. 操作人员应穿戴好防护用具，如手套、口罩等，避免接触真空包装机部件及物品。
2. 在操作真空包装机时，不得随意触碰机器内部零部件。
3. 使用过程中如有异常情况应立即停机检查，并联系专业人员处理。
五、故障处理1. 如真空包装机出现无法正常启动、密封不完全等故障，及时切断电源并联系维修人员进行处理。
2. 严禁未经授权人员进行私自拆卸或维修真空包装机，避免造成更大的损失。
通过以上操作规程的详细步骤，操作人员能够正确、安全且高效地运用真空包装机进行包装工作，确保产品质量和生产效率的提升。

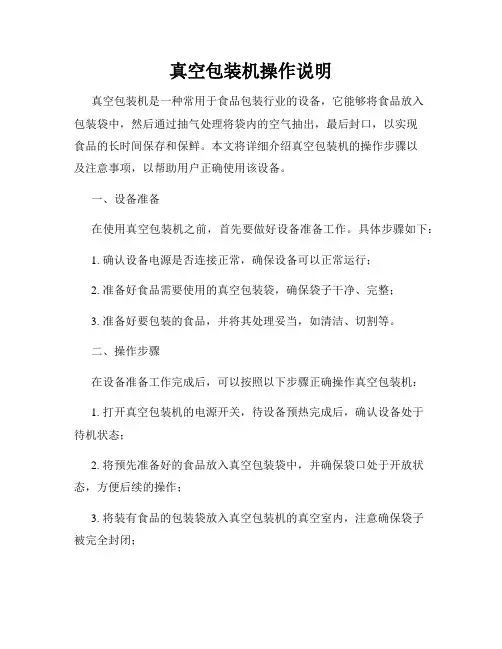

真空包装机操作说明
真空包装机操作说明真空包装机是一种常用于食品包装行业的设备，它能够将食品放入包装袋中，然后通过抽气处理将袋内的空气抽出，最后封口，以实现食品的长时间保存和保鲜。
本文将详细介绍真空包装机的操作步骤以及注意事项，以帮助用户正确使用该设备。
一、设备准备在使用真空包装机之前，首先要做好设备准备工作。
具体步骤如下：1. 确认设备电源是否连接正常，确保设备可以正常运行；2. 准备好食品需要使用的真空包装袋，确保袋子干净、完整；3. 准备好要包装的食品，并将其处理妥当，如清洁、切割等。
二、操作步骤在设备准备工作完成后，可以按照以下步骤正确操作真空包装机：1. 打开真空包装机的电源开关，待设备预热完成后，确认设备处于待机状态；2. 将预先准备好的食品放入真空包装袋中，并确保袋口处于开放状态，方便后续的操作；3. 将装有食品的包装袋放入真空包装机的真空室内，注意确保袋子被完全封闭；4. 关闭真空室的门，并以适当的力气将门锁好，确保真空室内的密封性；5. 手动选择真空包装机的抽气时间，并按下操作按钮开始进行抽气处理；6. 待抽气处理完成后，真空包装袋内的空气将被抽出，食品袋将变得紧实；7. 操作完成后，打开真空室的门，并取出包装好的食品袋；8. 对包装袋口进行封口处理，可以使用热封机或手动封口机等设备来完成；9. 封口完成后，检查包装袋的封口处是否完好，确保食品能够被很好地保存和保鲜；10. 将包装好的食品存放在适当的场所，注意避免暴露在阳光下或受潮等不良环境。
三、注意事项为了正确、安全地操作真空包装机，以下是一些需要注意的事项：1. 在操作真空包装机之前，务必阅读并熟悉设备的使用说明书，确保能够正确理解和掌握正确的操作方法；2. 使用真空包装机时，避免将手指或其他物体放入设备内部，以免造成伤害或设备故障；3. 当设备出现异常或故障时，应及时关闭电源，并寻求专业人士进行检修；4. 尽量避免将粉尘、异物等杂质进入真空包装机内部，以免影响设备正常运行；5. 使用合适规格和质量的真空包装袋，确保其具有良好的防潮、防漏性能；6. 在包装液体等特殊食品时，应特别注意防止液体进入真空泵等部件，以免损坏设备；7. 定期对真空包装机进行清洁和维护工作，保持设备的良好运行状态；8. 学会调整真空包装机的工作参数，以适应不同食品的包装需求。

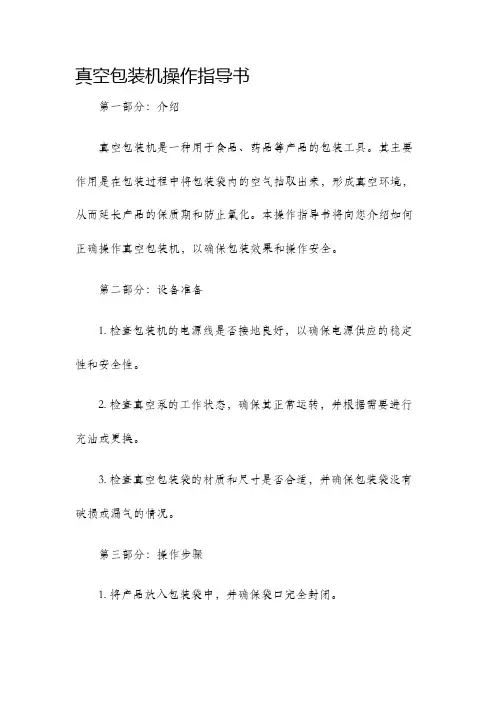

真空包装机操作指导书
真空包装机操作指导书第一部分：介绍真空包装机是一种用于食品、药品等产品的包装工具。
其主要作用是在包装过程中将包装袋内的空气抽取出来，形成真空环境，从而延长产品的保质期和防止氧化。
本操作指导书将向您介绍如何正确操作真空包装机，以确保包装效果和操作安全。
第二部分：设备准备1. 检查包装机的电源线是否接地良好，以确保电源供应的稳定性和安全性。
2. 检查真空泵的工作状态，确保其正常运转，并根据需要进行充油或更换。
3. 检查真空包装袋的材质和尺寸是否合适，并确保包装袋没有破损或漏气的情况。
第三部分：操作步骤1. 将产品放入包装袋中，并确保袋口完全封闭。
2. 将袋口放入真空包装机的密封槽中，并将槽口封紧。
3. 打开包装机的电源开关，并选择合适的真空度和封口时间。
4. 等待机器运行，直到抽气完成并完成密封。
5. 关闭包装机的电源开关，并取出真空包装好的产品。
第四部分：注意事项1. 在使用真空包装机之前，确保已经阅读并理解了操作手册，并按照操作指南进行操作。
2. 在操作过程中，严禁将手或其他物体靠近真空泵以防止意外伤害。
3. 尽量避免在包装袋内放置过多的产品，以免影响真空效果和密封质量。
4. 在包装机停止工作之前，不要打开密封槽，以防止铸铁槽会有高温现象。
5. 定期清洁真空包装机的表面和密封槽，以保持机器的清洁和正常运转。
第五部分：故障排除1. 如遇到机器无法启动的情况，请检查电源线是否插紧，电源是否正常供应。
2. 如遇到抽气不彻底的情况，请检查真空泵是否正常运转，是否需要更换或充油。
3. 如遇到密封效果差或漏气的情况，请检查袋口是否完全封闭，是否需要更换合适的包装袋。
4. 如遇到其他故障，请立即停止使用机器，并联系专业技术人员进行检修或维修。
第六部分：其他注意事项1. 包装机只适用于食品、药品等产品，严禁用于包装易燃、易爆、腐蚀性等危险品。
2. 在操作真空包装机之前，工作人员应戴好工作手套和口罩，以防尘或异物进入机器。
真空机使用说明书

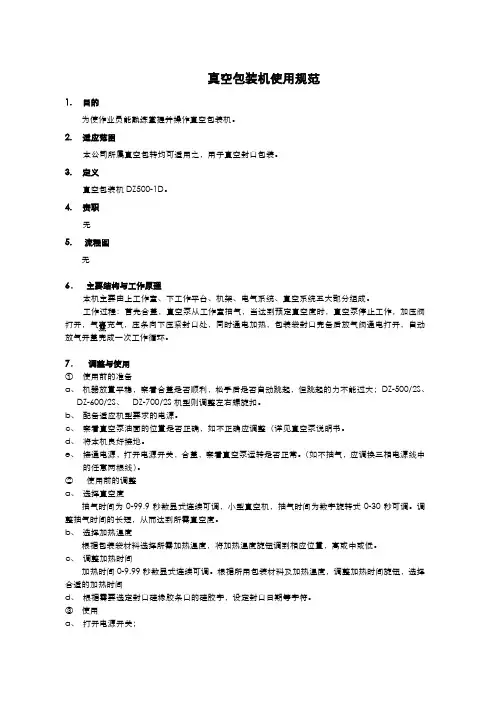

真空包装机使用规范1. 目的为使作业员能熟练掌握并操作真空包装机。
2. 适应范围本公司所属真空包转均可适用之，用于真空封口包装。
3. 定义真空包装机DZ500-1D。
4. 责职无5. 流程图无6．主要结构与工作原理本机主要由上工作室、下工作平台、机架、电气系统、真空系统五大部分组成。
工作过程：首先合盖，真空泵从工作室抽气，当达到预定真空度时，真空泵停止工作，加压阀打开，气囊充气，压条向下压紧封口处，同时通电加热，包装袋封口完备后放气阀通电打开，自动放气开盖完成一次工作循环。
7．调整与使用①使用前的准备a、机器放置平稳，察看合盖是否顺利，松手后是否自动跳起，但跳起的力不能过大；DZ-500/2S、DZ-600/2S、DZ-700/2S机型则调整左右螺旋扣。
b、配备适应机型要求的电源。
c、察看真空泵油面的位置是否正确，如不正确应调整（详见真空泵说明书。
d、将本机良好接地。
e、接通电源，打开电源开关，合盖，察看真空泵运转是否正常。
（如不抽气，应调换三相电源线中的任意两根线）。
②使用前的调整a、选择真空度抽气时间为0-99.9秒数显式连续可调，小型真空机，抽气时间为数字旋转式0-30秒可调。
调整抽气时间的长短，从而达到所需真空度。
b、选择加热温度根据包装袋材料选择所需加热温度，将加热温度旋钮调到相应位置，高或中或低。
c、调整加热时间加热时间0-9.99秒数显式连续可调。
根据所用包装材料及加热温度，调整加热时间旋钮，选择合适的加热时间d、根据需要选定封口硅橡胶条口的硅胶字，设定封口日期等字符。
③使用a、打开电源开关；b、将包装袋压条翻开，把装入被包装物品的包装袋（物品至口部不得小于4厘米）放入工作室内，需封口处平整地放于硅橡胶条上，袋子不要重叠。
翻过包装袋压条将包装袋口部压好；c、握住手把（或按上盖边缘）下压上工作室。
合盖，则本机将按程序自动完成真空包装过程并自动开盖，部分设备配备有急停开关；d、翻开包装袋压条。
真空包装机设备操作说明书

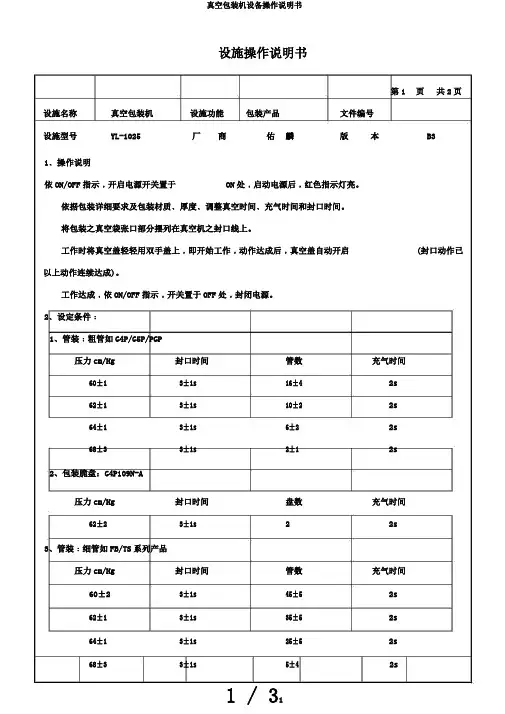

设施操作说明书第1页共2页设施名称真空包装机设施功能包装产品文件编号设施型号YL-1025厂商佑麟版本B31﹑操作说明依ON/OFF指示﹐开启电源开关置于ON处﹐启动电源后﹐红色指示灯亮。
依据包装详细要求及包装材质﹑厚度﹑调整真空时间﹑充气时间和封口时间。
将包装之真空袋张口部分摆列在真空机之封口线上。
工作时将真空盖轻轻用双手盖上﹐即开始工作﹐动作达成后﹐真空盖自动开启(封口动作已以上动作连续达成)。
工作达成﹐依ON/OFF指示﹐开关置于OFF处﹐封闭电源。
2﹑设定条件﹕1、管装﹕粗管如G4P/G5P/PGP压力cm/Hg封口时间管数充气时间60±13±1s16±42s62±13±1s10±22s64±13±1s6±22s68±33±1s2±12s2、包装脆盘：G4P109N-A压力cm/Hg封口时间盘数充气时间62±23±1s22s3、管装﹕细管如FB/TS系列产品压力cm/Hg封口时间管数充气时间60±23±1s45±52s62±13±1s35±52s64±13±1s25±52s68±33±1s5±42s批准审查制作日期设施操作说明书第2页共2页设施名称真空包装机设施功能包装产品文件编号设施型号YL-1025厂商佑麟版本B34、REEL包装盘﹕如24系列产品压力cm/Hg封口时间个数(pcs)充气时间60±33±1s275±756s59±33±1s200以下6s5、REEL包装盘﹕如40ST系列/GS5014/GS5012大产品压力cm/Hg封口时间个数充气时间60±13±1s275±755s53±13±1s200以下5s3﹑注意事项﹕其电源为220V。
真空包装机操作说明书
真空包装机操作说明书設備名稱真空包裝機設備功能真空包裝産品文件編號設備型號DZD-500/2SA 型廠商蘇通版本A 3一﹑操作面板說明﹕1﹑急停開關﹕當發生異常時可按下此開關﹐無論機器處于何狀態機器均斷電停止工作。
2﹑電源指示燈﹕指不燈亮表示設備已接通電源﹐反之未通電。
3﹑電源開關﹕設備總電源開關“0”表示接通電源﹔“1”表示關閉電源。
4﹑真空時間﹕表示設備抽真空時間﹐可設置范圍0～60S 。
5﹑加熱時間﹕表示發熱片加熱時間﹐可設置范圍0～5S 。
6﹑冷卻時間﹕表示設備加熱后降溫時間﹐可設置范圍0～5S 。
7﹑加熱電壓選擇開關﹕根據所封材料選擇不同電壓12V ﹑24V ﹑36V 8﹑上蓋拉手﹕用于打開或壓下上蓋。
9﹑壓力表﹕指示設備抽真空壓力核准審核制作日期12 3 5 4 6 7 8 9設備名稱真空包裝機設備功能包裝産品文件編號設備型號DZD-500/2SA型廠商蘇通版本A3二﹑操作步驟：1﹑接通電源，打開電源開關，指示燈亮。
2﹑根據真空度調節面板上真空時間繼電器旋鈕，以取得不同的真空度。
3﹑調節封口時間繼電器旋鈕，選擇適當的封合時間，同時針對不同材質之真空袋選擇適當的封口電壓。
4﹑調節冷卻時間旋鈕，確保封口質量。
5﹑將真空袋平整地放在封口膠條上。
6﹑按下真空機上蓋，抽真空、封合、冷卻循環動作。
動作結束後，真空機上蓋自動開啓，抽真空完成取出産品即可。
三﹑注意事項：1﹑該機采用380V交流電壓，機體須妥善接地，以防漏電。
2﹑本機應安放於平整地面，保障良好的通風條件。
3﹑使用前後將真空室內進行清潔。
4﹑機器專人操作，無關人員切勿任意調節機器旋鈕，以免影響真空包裝效果，甚至損壞産品。
核准審核制作日期。
真空包装机操作 使用说明
真空包装机操作、使用说明书真空包装机操作、使用说明书大江真空包装机械有限公司大江机械贸易有限公司说明书自述本说明书为整个系列真空包装机的使用说明书。
具体型号的使用说明请参照相关页面！具体机型：智能版型、普通型智能版型1 抽真空0~99S 充氮0~9.9S 加热0~9.9S冷却0~9.9S 电动开盖放气智能版型2 抽真空0~99S 充氮0~9.9S 加热0~9.9S冷却0~9.9S 放气智能版型3 抽真空0~99S 切丝0~9.9S 加热0~9.9S冷却0~9.9S 放气智能版型4 抽真空0~99S 加热0~9.9S 冷却0~9.9S放气普通型抽真空0~99S 加热0~9.9S 冷却0~9.9S放气各机型动作原理，内部结构，电器原理图，气路原理图，请根据机器功能参照相关页面！以上为现有通用机型，特殊机型及定制机型不在此列，具体情况请联系设备制造商！目录说明书自述 -------------------------------------- 1目录 -------------------------------------- 2用途及特点 -------------------------------------- 3使用前准备 -------------------------------------- 4操作说明 -------------------------------------- 7气路原理图 -------------------------------------- 9电气原理图 -------------------------------------- 11故障分析 -------------------------------------- 20用途及特点用途：本公司自发研制的全系列真空包装机具有功能优越，维护方便，操作简易，应用广泛等优点。
