球墨铸铁管施工技术交底记录11
球墨铸铁管施工技术交底
清刷承口，铲去所有粘结物，如砂子、泥土和松散土涂层及可能污染水质、划破胶圈的附着物。
1.2.6清理胶圈，上胶圈
将胶圈清理洁净，上胶圈时，使胶圈弯成心形或花形放在承口槽就位，并用手压实，确保各个部位不翘不扭。胶圈存放注意避光，不要叠合挤压，长期贮存在盒子里面，或用其他东西罩上。
1.2.7清理插口表面
第一节管与第二节管安装要准确，管子承口朝来水方向。安完第一节管后，用钢丝绳和手板葫芦将它锁住，以防止脱口。安装后，检查插口推入承口的位置是否符合要求，用探尺插入承插口间隙中检查胶圈位置是否正确，并要派人进入管里检查胶圈是否撞匀。
1.2.10安装注意事项
（1）球墨铸铁管严禁切割机。
（2）上胶圈之前注意，不能把润滑剂刷在承口表面，不然会导致接口失败。

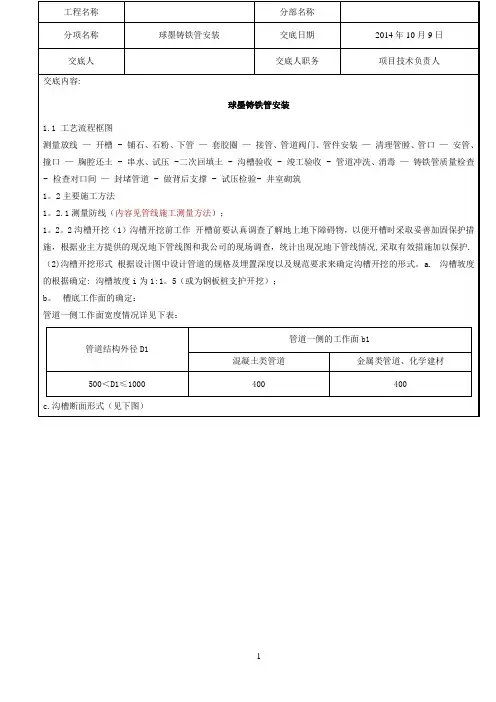

b.槽底工作面的确定：管道一侧工作面宽度情况详见下表：
管道结构外径D1
管道一侧的工作面b1
混凝土类管道
金属类管道、化学建材
500＜D1≤1000
400
400
c.沟槽断面形式（见下图）
（3）开挖方法a.土方开挖采用机械开挖，槽底预留20cm由人工清底。开挖过程中严禁超挖，以防扰动地基。对于有地下障碍物（现况管缆）的地段由人工开挖，严禁破坏。
5
踏步安装
水平及垂直间距、外露长
±10
（2）开槽及管道安装允许偏差：
项目
允许偏差
检测频率
工序
槽底高程（mm）
15
10m一点
开槽
砂垫层高程（mm）
5
10m两点
砂垫层
对口高程（mm）
+5
10m两点
管道安装
对口中线位移（mm）
+20
球墨铸铁管施工技术交底

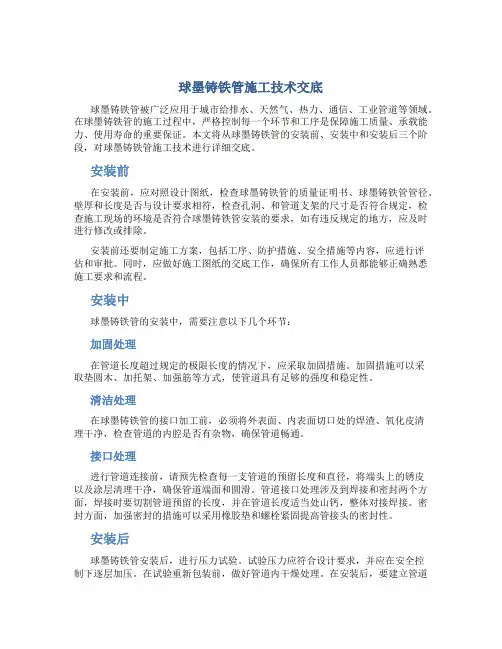

球墨铸铁管施工技术交底球墨铸铁管被广泛应用于城市给排水、天然气、热力、通信、工业管道等领域。
在球墨铸铁管的施工过程中，严格控制每一个环节和工序是保障施工质量、承载能力、使用寿命的重要保证。
本文将从球墨铸铁管的安装前、安装中和安装后三个阶段，对球墨铸铁管施工技术进行详细交底。
安装前在安装前，应对照设计图纸，检查球墨铸铁管的质量证明书、球墨铸铁管管径、壁厚和长度是否与设计要求相符，检查孔洞、和管道支架的尺寸是否符合规定，检查施工现场的环境是否符合球墨铸铁管安装的要求，如有违反规定的地方，应及时进行修改或排除。
安装前还要制定施工方案，包括工序、防护措施、安全措施等内容，应进行评估和审批。
同时，应做好施工图纸的交底工作，确保所有工作人员都能够正确熟悉施工要求和流程。
安装中球墨铸铁管的安装中，需要注意以下几个环节：加固处理在管道长度超过规定的极限长度的情况下，应采取加固措施。
加固措施可以采取垫圆木、加托架、加强筋等方式，使管道具有足够的强度和稳定性。
清洁处理在球墨铸铁管的接口加工前，必须将外表面、内表面切口处的焊渣、氧化皮清理干净，检查管道的内腔是否有杂物，确保管道畅通。
接口处理进行管道连接前，请预先检查每一支管道的预留长度和直径，将端头上的锈皮以及涂层清理干净，确保管道端面和圆滑。
管道接口处理涉及到焊接和密封两个方面，焊接时要切割管道预留的长度，并在管道长度适当处山钙，整体对接焊接。
密封方面，加强密封的措施可以采用橡胶垫和螺栓紧固提高管接头的密封性。
安装后球墨铸铁管安装后，进行压力试验。
试验压力应符合设计要求，并应在安全控制下逐层加压。
在试验重新包装前，做好管道内干燥处理。
在安装后，要建立管道工作档案，明确记录管道的所有基本信息、工程附加信息、施工图纸、材料清单等信息。
球墨铸铁管的施工是一项繁琐、复杂的工作，合理的施工方案和正确的施工流程，可以保证球墨铸铁管管道的完美连接，从而确保管道的质量、使用寿命和安全。
球墨铸铁管道施工技术交底
施工技术交底记录工程名称：xxxxxxxxxxxxxxxxxx
注：①执行标准名称及编号系指施工单位自行制定的企业标准如施工操作工艺标准、工法等的名称、编号；②企业标准应有编制人、批准人、批准时间、执行时间、标准名称及编号；③企业标准的质量水平不得低于国家施工质量验收规范的规定要求；④施工单位当前如无企业标准,可暂选用国家有关部委、省市及其他企业公开发布的标准,但选用标准的质量水平不得低于国家现行施工质量验收规范的规定要求；⑤交底内容搞要,只填写已交待执行标准中的章、节标题和补充内容概要;。
球墨铸铁管安装技术交底
球墨铸铁管安装技术交底集团标准化工作小组 #Q8QGGQT-GX8G08Q8-GNQGJ8-MHHGN#技术交底记录施工单位：中铁一局集团建筑安装工程有限公司工程名称武汉市轨道交通3 号线一期工程（风、水、电）机电设备安装第二标段交底部位□分部□分项工序名称球墨铸铁管安装2.沟槽开挖（1）沟槽开挖前工作开槽前要认真调查了解地上地下障碍物，以便开槽时采取妥善加固保护措施，根据业主方提供的现况地下管线图和我公司的现场调查，统计出现况地下管线情况，采取有效措施加以保护。
（2）沟槽开挖形式根据设计图中设计管道的规格及埋置深度以及规范要求来确定沟槽开挖的形式。
1)槽帮坡度的确定：槽深h<米时，槽帮坡度i为1：；2)槽底工作面的确定：管道一侧工作面宽度情况详见下表：工程名称武汉市轨道交通3 号线一期工程（风、水、电）机电设备安装第二标段交底部位□分部□分项工序名称球墨铸铁管安装管道一侧的工作面b1管道结构外径D1金属管道D1≤500300? 3)沟槽断面形式（见下图） ?沟槽开挖断面（3）开挖方法1)土方开挖采用机械开挖，槽底预留20cm由人工清底。
开挖过程中严禁超挖，以防扰动地基。
对于有地下障碍物（现况管缆）的地段由人工开挖，严禁破坏。
2)沟槽开挖尽量按先深后浅顺序进行，以利排水。
3)挖槽土方处置，按现场暂存、场外暂存、外弃相结合的原则进行。
开槽土方凡适宜回填的土选择妥善位置进行堆放，但不得覆盖测量等标注，均暂存于现场用于沟槽回填。
回填土施工前制定合理土方调配计划，作好土方平衡少土方外运及现场土方调运。
4)开槽后及时约请各有关人员验槽，槽底合格后方可进行下道工序。
如遇槽底土基不符合设计要求，及时与设计、监理单位及地勘部门联系，共同研究基底处理措施，方可进行下道工序。
工程名称武汉市轨道交通3 号线一期工程（风、水、电）机电设备安装第二标段交底部位□分部□分项工序名称球墨铸铁管安装3.下管在沟槽检底后，经核对管节、管件位置无误后立即下管。
室外给水管道球墨铸铁管安装分项工程质量技术交底
第一节室外给水管道球墨铸铁管安装分项工程质量技术交底1、材料检验：管道及管件规格品种应符合设计要求，管壁薄厚均匀，内外壁光滑整洁，不得有砂眼、裂纹、飞刺和疙瘩。
承插口的内外径及管件应造型规矩，并有出厂合格证。
2、作业条件：管沟平直，管沟沟底夯实，沟内无障碍物，距沟边1.5m范围内不得堆放施工材料和其它物品。
3、根据施工图检查管沟坐标、深度、平直程度、沟底密实度是否符合要求。
4、管道承口内部及插口外部飞刺、铸砂等应预先铲掉，用钢丝刷除去污物。
5、把阀门、管件稳放在规定位置，作为基准点。
把铸铁管运至管沟沿线沟边，承口朝向来水方向。
6、用大绳把铸铁管顺到沟底，清理承插口，然后对插安装管路，将承插口顺直定位。
7、安装管件、阀门等位置准确，阀杆要垂直向上，阀门井、水表井垫层要先施工，下面的土层要求夯实。
8、球墨铸铁管采用滑入式橡胶圈接口，胶圈应粗细均匀，无气泡，无重皮。
9、根据承口深度，在插口管端划出插入深度标记。
将胶圈塞入承口圈槽内，胶圈内侧及插口抹上肥皂水，将管子找平、找正，用倒链等工具将铸铁管徐徐插入承口内至标志处即可。
10、管道在转弯处，改变弯径处，三通、阀门等处均应设置止堆礅。
11、橡胶圈接口的管道，每个接口的最大偏转角不得超过下表规定：公称直径（mm）100 125 150 200 250 300 350 400允许偏转角度50 50 50 50 40 40 40 3012、回填：水压试验前，接口前后0.2m范围内不得回填，以便试压观察。
管道两侧及管顶以上回填高度不小于0.5m，水压试验后，应及时回填其余部分，回填土时槽底至管顶以上50cm范围内，不得有有机物以及大于50mm的砖石等硬块。
且应逐层回填，每层回填厚度为15-20cm，并分层夯实至少两遍以上。
13、水压试验：试验压力为工作压力的1.5倍，但不得小于0.6Mpa，10min内压力降不应超过0.05Mpa，然后降至工作压力进行检查，压力应保持不变，不渗不漏。
球墨铸铁管施工技术交底
（3）开挖方法a。
土方开挖采用机械开挖,槽底预留20cm由人工清底。
开挖过程中严禁超挖，以防扰动地基。
对于有地下障碍物（现况管缆）的地段由人工开挖，严禁破坏。
b。
沟槽开挖尽量按先深后浅顺序进行，以利排水。
c.挖槽土方处置，按现场暂存、场外暂存、外弃相结合的原则进行。
开槽土方凡适宜回填的土选择妥善位置进行堆放，但不得覆盖测量等标注,均暂存于现场用于沟槽回填。
回填土施工前制定合理土方调配计划，作好土方平衡少土方外运及现场土方调运.
d.开槽后要对基地做钎探，按地勘要求执行，遇局部地基问题，如墓穴、枯井、废弃构筑物等应及时通知设。
球墨铸铁管施工技术交底
v1.0 可编辑可修改工程名称三全食品西南基地厂区工程交底部位室外球墨铸铁管安装合同编号日期年月日1500＜D1≤3000800800c.沟槽断面形式（见下图）（3）开挖方法a.土方开挖采用机械开挖，槽底预留20cm由人工清底。
开挖过程中严禁超挖，以防扰动地基。
对于有地下障碍物（现况管缆）的地段由人工开挖，严禁破坏。
b.沟槽开挖尽量按先深后浅顺序进行，以利排水。
c.挖槽土方处置，按现场暂存、场外暂存、外弃相结合的原则进行。
开槽土方凡适宜回填的土选择妥善位置进行堆放，但不得覆盖测量等标注，均暂存于现场用于沟槽回填。
回填土施工前制定合理土方调配计划，作好土方平衡少土方外运及现场土方调运。
v1.0 可编辑可修改工程名称三全食品西南基地厂区工程交底部位室外球墨铸铁管安装合同编号日期年月日1.2.14 水压实验（1）进行水压实验应统一指挥，明确分工，对后背、支墩、接口、排气阀等都应规定专人负责检查，并明确规定发现问题时的联络信号。
（2）管道接口完成后，用短管甲、短管乙及盲板将试压管段两端及三通处封闭，试压管段除接口外填土至管顶以上50cm并夯实。
做好后背及闸门、三通等管件加固。
（3）管道串水时，由低点进水，高点排气；管道注满水后宜保持一定的水压，但不超过工作压力，然后充分浸泡。
管道有水泥砂浆里衬的浸泡时间不小于48h。
（4）管道串水浸泡符合要求后进行水压验，水压试验应逐步升压，当水压升至试验压力后开始记时；当压力下降时，应及时向管内补水，但管道最大降压不得大于，保持管道试验压力恒定。
在试验压力下10min压降不大于，且管道及附件无损坏，然后使试验压力降至工作压力，保持恒压2h，进行外观检查，无漏水现象，视为水压实验。
球墨铸铁管安装技术交底
管道安装施工技术交底交底内容：1.1工艺流程框图测量放线→沟槽开挖→管道防腐→管道运输→铺砂下管→管道阀门管件安装→清理管膛管口→安管撞口→胸腔还土→串水试压→管道冲洗消毒→管道补口（防腐）沟槽验收—→质量检查→沟槽回填→竣工验收。
1.2主要施工方法1.2.1平面控制①认真学习图纸，依据设计图纸提供的定线条件，结合工程施工的需要做到测量所需各项数据的业内搜集、计算、复核工作。
②根据业内计算数据，用平面控制点，测量管道中线的起点、终点、平面折点及直线段控制点，钉中心桩，桩顶钉中心钉,并在沟槽适当位置设置栓桩。
③测定中心桩桩号时，用测距仪或钢尺测量中心钉的水平位置，用钢尺丈量时要拉紧伸平。
④沟槽形成后，用经纬仪把中线及时投测到槽下，钉上中心桩。
1.2.2管道高程的控制①以两个临时水准点为一环进行施工高程点测设，施工高程点每次使用前应进行复测。
②控制槽底及管道铺设时，沟槽两帮每隔10m用施工高程点测设一对高程控制桩，标明桩号，钉高程钉画上红油漆标志作为控制辅管高程③井室处设一对高程桩，并标明井室号，其高程下返数标明写清。
1.2.3沟槽开挖测量④沟槽开挖前根据设计及施工方案进行中线定位，采用极坐标法测放管线中线时，在起点、终点、平面折点、竖向折点及直线段的控制点等位置测设中心桩。
⑤管线中线每10m一点，桩顶钉中心钉，并在沟槽外适当位置设置栓桩；根据中线控制桩及放坡方案测放沟槽上口开挖位置线，现场撒白灰线标注，然后在上口线外侧对称钉设一对高程桩，每对高程桩上钉一对等高的高程钉，高程桩的纵向间距为10m。
⑥开挖过程中，核对中线、高程、坡度、沟槽下口线、槽底工作面宽度等进行检测，并在人工清底前侧放高程控制桩。
⑦沟槽检底后，依据定位控制桩采用经纬仪投点法向槽底投测管线中线控制桩，采用水准仪将地面高程引至槽底。
1.2.4井室开挖测量井室开挖与沟槽开挖同时进行，根据井室桩号坐标采用极坐标法测放井室结构中心位置，根据井室尺寸测放结构开挖上口线及开挖高程控制桩，同时进行栓桩。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
施工技术交底记录
编号: 工程名称交底部位球墨铸铁管安装
施工单位交底内容：
一.设计要求：
1、管道安装前应检查管道的质量，管节及管件的规格、尺寸公差、性能是否符
合国家有关标准规定和设计要求。
二.技术及规范要求：
1、管节及管件表面不得有裂纹，不得有妨碍使用的凹凸不平的缺陷；
2、采用橡胶圈柔性接口的球墨铸铁管，承口的内工作面和插口的外工作面应
光滑、轮廓清晰、不得有影像接口密封性的缺陷；
3、管节及管件下沟槽前，应清楚承口内部的油污、飞刺、铸砂及凹凸不平的铸瘤；
4、沿直线安装管道时，宜选用管径公差组合最小的管节组对连连接，确保接口的环向间隙应均匀。
5、采用滑入式或机械式柔性接口时，橡胶圈的质量、性能、细部尺寸，应符合国家有关球墨铸铁管及管件标准的规定：
1）外观应光滑平整，不得有裂纹、破损、气孔、重皮等缺陷；
2）每个橡胶圈的接头不得超过2个。
5、下管前应先检查管节的内外防腐层，合格后方可下管。
6、橡胶圈安装经检验合格后，方可进行管道安装。
7、安装滑入式橡胶圈接口时，推入深度应达到标记环，并复查与其相邻已安装好的第一至第二个接口的推入深度。
8安装滑入式橡胶圈接口时，为防止橡胶圈因摩擦破损可提前涂抹少量的润滑油。
9、安装机械式柔性伸缩节时，应使插口与承口法兰压盖的轴线向相重合；螺
栓安装方向应一致，用扭矩扳手均匀、对称地紧固。
10、管道沿曲线安装时，接口的允许转角应符合一下表的规定:
技术负责人。
