传感器与检测技术习题与参考答案1、在典型噪声干扰的抑制方法中,采用RC吸收电路的目的是（）A、克服串扰B、抑制共模噪声C、抑制差模噪声D、消除电火花干扰答案：D2、传感器输出量的变化量△Y与引起此变化的输入量的变化量△X之比,称为( )A、灵敏度B、阈值C、分辨力D、满量程输出答案：A3、压电陀螺的作用是检测运动物体的（）A、角速度B、线速度C、线位移D、角位移答案：A4、属于传感器静态特性指标的是（）A、稳定时间B、阻尼比C、时间常数D、重复性答案：D5、压电式传感器属于( )A、电流型传感器B、结构型传感器C、物性型传感器D、电压型传感器答案：C6、气敏传感器检测气体的( )A、温度和成份B、温度和浓度D、成份和浓度答案：D7、下列线位移传感器中，测量范围大的类型是（）A、变极距型电容式B、差动变压器式C、自感式D、电涡流式答案：B8、为了进行图像识别，应当先消除图像中的噪声和不必要的像素，这一过程称为（）A、前处理B、编码C、压缩D、后处理答案：A9、下列传感器,不适合于静态位移测量的是( )A、电感式位移传感器B、压电式位移传感器C、涡流式位移传感器D、压阻式位移传感器答案：B10、圆筒电容式液位高度传感器属于（）A、变面积型B、变介质型C、变间隙型D、变极距型答案：B11、属于传感器静态特性指标的是( )A、阻尼比B、稳定性C、固有频率D、时间常数答案：B12、热敏电阻式湿敏元件能够直接检测（）B、温度差C、温度D、相对湿度答案：A13、心电图信号为( )A、离散信号B、共模信号C、模拟信号D、数字信号答案：C14、霍尔式转速传感器测量转速时，当被测物上的标记数2：4，传感器输出周期信号的频率f=200Hz时，则轴的转速为（）A、1500r／minB、2000r／minC、2500r／minD、3000r／min答案：D15、在标定传感器时，正行程的最大偏差与反行程的最大偏差可用于确定传感器的A、重复性B、线性度C、分辨率D、迟滞特性答案：A16、用电涡流式速度传感器测量轴的转速，当轴的转速为50r/min时，输出感应电动势的频率为50 Hz，则测量齿轮的齿数为（）。

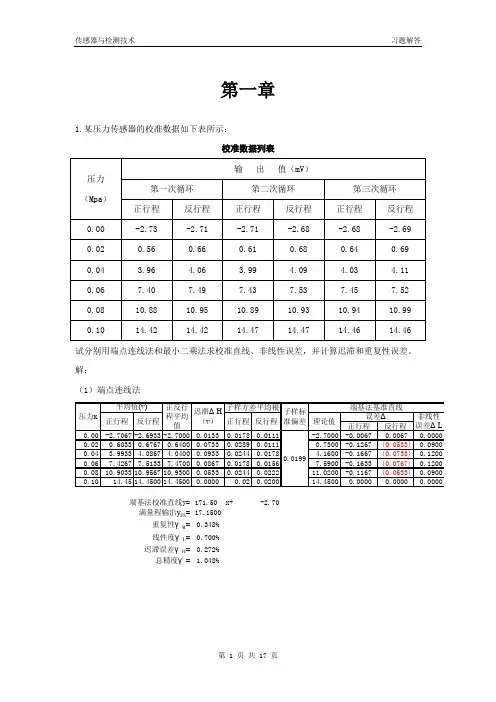

《传感器与检测技术》习题解答
理论值
-2.7000 0.7300 4.1600 7.5900 11.0200 14.4500
端基法基准直线
误差Δ
非线性
正行程 反行程 误差Δ L
-0.0067 0.0067 0.0000
-0.1267 (0.0533) 0.0900
-0.1667 (0.0733) 0.1200
-0.1633 (0.0767) 0.1200
-2.7700 0.0633 0.0767 0.0700
0.0 0.6033 0.6767 0.6400 0.0733 0.0289 0.0111
0.6600 -0.0567 0.0167 0.0200
0.0 0.1
3.9933 7.4267
4.0867 4.0400 7.5133 7.4700
0.0933 0.0244 0.0867 0.0178
Tt
T1 T0 t2 t1
(t t1 )
对单个应变片，当温度变化时，由此引起的电阻相对变化量为
Rt R
t Tt
k( g
s )Tt
kT (t t1 )
kT
t
k( g
s)
T2 t2
T1 t1
其中，αt 为应变片材料的电阻温度系数，k 为应变片灵敏系数，αg 为试件（即梁）的膨胀 系数,αs 为应变片材料的膨胀系数。
arctan
800
1
0
2
1 400 2 800
arctan 0.5333 28.070
该传感器的振幅相对误差为
相位误差为 28.07O。
k() 1 100% 18% 1
（2）当用 f0 1200 Hz 、 0.4 的传感器测量 f 400 Hz 的信号时，同理可得：
传感器与检测技术习题及答案

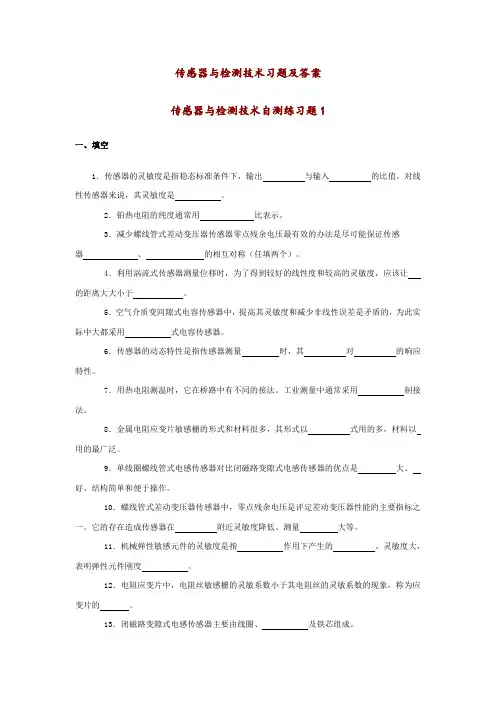

传感器与检测技术习题及答案传感器与检测技术自测练习题1一、填空1．传感器的灵敏度是指稳态标准条件下，输出与输入的比值。
对线性传感器来说，其灵敏度是。
2．铂热电阻的纯度通常用比表示。
3．减少螺线管式差动变压器传感器零点残余电压最有效的办法是尽可能保证传感器、的相互对称（任填两个）。
4．利用涡流式传感器测量位移时，为了得到较好的线性度和较高的灵敏度，应该让的距离大大小于。
5．空气介质变间隙式电容传感器中，提高其灵敏度和减少非线性误差是矛盾的，为此实际中大都采用式电容传感器。
6．传感器的动态特性是指传感器测量时，其对的响应特性。
7．用热电阻测温时，它在桥路中有不同的接法。
工业测量中通常采用制接法。
8．金属电阻应变片敏感栅的形式和材料很多，其形式以式用的多，材料以用的最广泛。
9．单线圈螺线管式电感传感器对比闭磁路变隙式电感传感器的优点是大、好、结构简单和便于操作。
10．螺线管式差动变压器传感器中，零点残余电压是评定差动变压器性能的主要指标之一。
它的存在造成传感器在附近灵敏度降低、测量大等。
11．机械弹性敏感元件的灵敏度是指作用下产生的。
灵敏度大，表明弹性元件刚度。
12．电阻应变片中，电阻丝敏感栅的灵敏系数小于其电阻丝的灵敏系数的现象，称为应变片的。
13．闭磁路变隙式电感传感器主要由线圈、及铁芯组成。
14．把被测非电量的变化转换成线圈互感变化的互感式传感器是根据的基本原理制成的，其次级绕组都用形式连接，所以又叫差动变压器式传感器。
15．对于高频反射式电涡流传感器来说，为了使其具有较高的度，不产生电涡流的透射损耗，要求被测特必须达到一定的度。
16．电容式传感器中，变间隙式一般用来测量的位移。
17．传感器的基本特性通常用其和来描述。
当传感器变换的被测量处于动态时，测得的输出—输入关系，称为。
18．闭磁路变间隙式电感传感器工作时，衔铁与被测物体连接，当被测物体移动时，引起磁路中气隙磁阻发生相应变化，从而导致线圈的变化。
《传感器与检测技术》课后习题：第四章(含答案)
第四章习题答案1．某电容传感器（平行极板电容器）的圆形极板半径)(4mm r =，工作初始极板间距离)(3.00mm =δ，介质为空气。
问：（1）如果极板间距离变化量)(1m μδ±=∆，电容的变化量C ∆是多少？（2）如果测量电路的灵敏度)(1001pF mV k =，读数仪表的灵敏度52=k （格／mV ）在)(1m μδ±=∆时，读数仪表的变化量为多少？解：（1）根据公式SSSd C d d d d d dεεε∆∆=-=⋅-∆-∆ ，其中S=2r π （2）根据公式112k k δδ∆=∆ ，可得到112k k δδ⋅∆∆==31001100.025-⨯⨯= 2．寄生电容与电容传感器相关联影响传感器的灵敏度，它的变化为虚假信号影响传感器的精度。
试阐述消除和减小寄生电容影响的几种方法和原理。
解：电容式传感器内极板与其周围导体构成的“寄生电容”却较大，不仅降低了传感器的灵敏度，而且这些电容（如电缆电容）常常是随机变化的，将使仪器工作很不稳定，影响测量精度。
因此对电缆的选择、安装、接法都有要求。
若考虑电容传感器在高温、高湿及高频激励的条件下工作而不可忽视其附加损耗和电效应影响时，其等效电路如图4-8所示。
图中L 包括引线电缆电感和电容式传感器本身的电感；C 0为传感器本身的电容；C p 为引线电缆、所接测量电路及极板与外界所形成的总寄生电容，克服其影响，是提高电容传感器实用性能的关键之一；R g 为低频损耗并联电阻，它包含极板间漏电和介质损耗；R s 为高湿、高温、高频激励工作时的串联损耗电组，它包含导线、极板间和金属支座等损耗电阻。
此时电容传感器的等效灵敏度为2200220/(1)(1)g e e k C C LC k d d LC ωω∆∆-===∆∆- （4-28）当电容式传感器的供电电源频率较高时，传感器的灵敏度由k g 变为k e ，k e 与传感器的固有电感（包括电缆电感）有关，且随ω变化而变化。
《传感器与检测技术》的习题答案--周杏鹏.doc

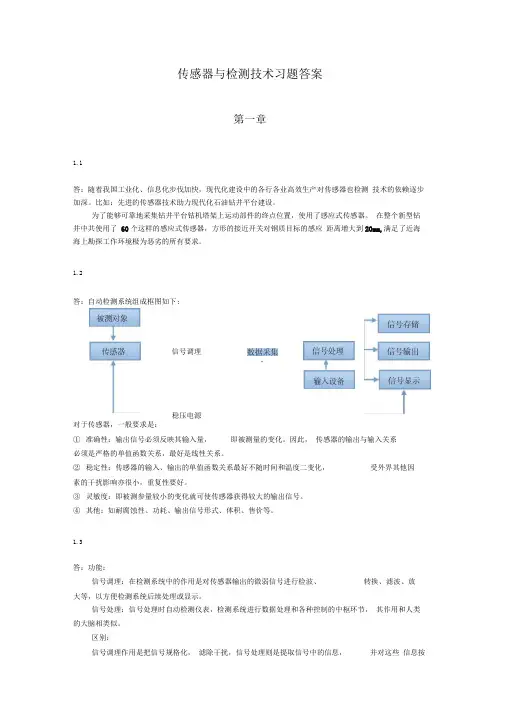

传感器与检测技术习题答案第一章1.1答：随着我国工业化、信息化步伐加快，现代化建设中的各行各业高效生产对传感器也检测技术的依赖逐步加深。
比如：先进的传感器技术助力现代化石油钻井平台建设。
为了能够可靠地采集钻井平台钴机塔架上运动部件的终点位置，使用了感应式传感器。
在整个新型钻井中共使用了60个这样的感应式传感器，方形的接近开关对钢质目标的感应距离增大到20mm,满足了近海海上勘探工作环境极为恶劣的所有要求。
1.2答：自动检测系统组成框图如下:信号调理J L,稳压电源对于传感器，一般要求是：①准确性：输出信号必须反映其输入量，即被测量的变化。
因此，传感器的输出与输入关系必须是严格的单值函数关系，最好是线性关系。
②稳定性：传感器的输入、输出的单值函数关系最好不随时间和温度二变化，受外界其他因素的干扰影响亦很小，重复性要好。
③灵敏度：即被测参量较小的变化就可使传感器获得较大的输出信号。
④其他：如耐腐蚀性、功耗、输出信号形式、体积、售价等。
1.3答：功能：信号调理：在检测系统中的作用是对传感器输出的微弱信号进行检波、转换、滤波、放大等，以方便检测系统后续处理或显示。
信号处理：信号处理时自动检测仪表，检测系统进行数据处理和各种控制的中枢环节，其作用和人类的大脑相类似。
区别：信号调理作用是把信号规格化，滤除干扰，信号处理则是提取信号中的信息，并对这些信息按照功能要求进行处理。
可以说，信号调理是进行信号处理的基础。
组成：信号调理：信号放大、信号滤波、A/D转换信号处理：主要是各种信号的嵌入式微控制器、专用高速数据处理器（DSP等1.4答：分类见表1-1（P8）1.5答：按照被测参量分类，可以分成测量：电工量、热工量、机械量、物性和成分量、光学量、状态量等。
1.6答：1•不断拓展测量范围，提高管检测精度和可靠性2重视非接触式检测技术研究3检测系统智能化第二章2.1答：随机误差：检测仪器或者测量过程中某些未知或无法控制的随机因素（如仪器某些原件器件性能不稳定、外界温度、湿度变化，空中电磁波扰动等）综合作用的结果。
(完整版)传感器与检测技术习题答案

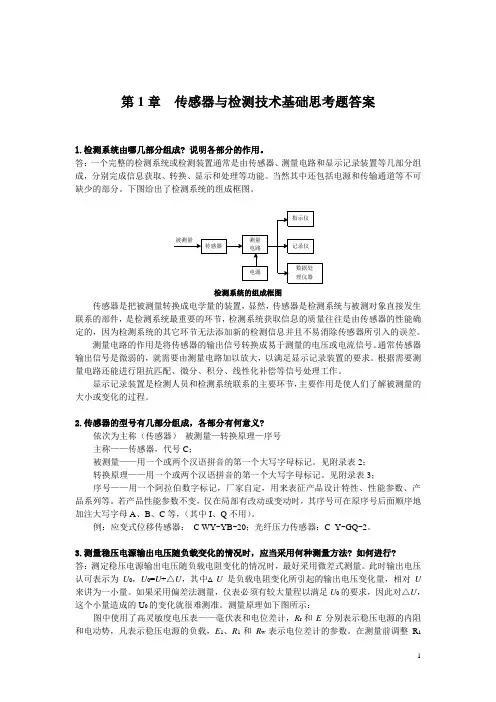

第1章传感器与检测技术基础思考题答案l.检测系统由哪几部分组成? 说明各部分的作用。
答：一个完整的检测系统或检测装置通常是由传感器、测量电路和显示记录装置等几部分组成，分别完成信息获取、转换、显示和处理等功能。
当然其中还包括电源和传输通道等不可缺少的部分。
下图给出了检测系统的组成框图。
检测系统的组成框图传感器是把被测量转换成电学量的装置，显然，传感器是检测系统与被测对象直接发生联系的部件，是检测系统最重要的环节，检测系统获取信息的质量往往是由传感器的性能确定的，因为检测系统的其它环节无法添加新的检测信息并且不易消除传感器所引入的误差。
测量电路的作用是将传感器的输出信号转换成易于测量的电压或电流信号。
通常传感器输出信号是微弱的，就需要由测量电路加以放大，以满足显示记录装置的要求。
根据需要测量电路还能进行阻抗匹配、微分、积分、线性化补偿等信号处理工作。
显示记录装置是检测人员和检测系统联系的主要环节，主要作用是使人们了解被测量的大小或变化的过程。
2.传感器的型号有几部分组成，各部分有何意义?依次为主称（传感器）被测量—转换原理—序号主称——传感器，代号C；被测量——用一个或两个汉语拼音的第一个大写字母标记。
见附录表2；转换原理——用一个或两个汉语拼音的第一个大写字母标记。
见附录表3；序号——用一个阿拉伯数字标记，厂家自定，用来表征产品设计特性、性能参数、产品系列等。
若产品性能参数不变，仅在局部有改动或变动时，其序号可在原序号后面顺序地加注大写字母A、B、C等，（其中I、Q不用）。
例：应变式位移传感器：C WY-YB-20；光纤压力传感器：C Y-GQ-2。
3.测量稳压电源输出电压随负载变化的情况时，应当采用何种测量方法? 如何进行?答：测定稳压电源输出电压随负载电阻变化的情况时，最好采用微差式测量。
此时输出电压认可表示为U0，U0=U+△U，其中△U是负载电阻变化所引起的输出电压变化量，相对U 来讲为一小量。
《传感器与检测技术》课后习题答案（大学期末复习资料）
绪论1检测一个圆柱体的直径，请想出尽可能多的检测方法，并分析这些方法中的误差影响因素和大小。
答:a、使用游标卡尺测量，误差主要为人手安放直径相对位置的准确性；b、使用软绳沿直径轴向缠绕，多绕几圈求平均值，利用周长与直径的关系计算，误差主要是缠绕绳与轴线的垂直情况，与游标尺相比，减少了单个测量的误差；c，采用标准件，使用磁力表架进行测量，此种测量精度较高，一般在0.02mm。
2请举例说明动态特性和静态特性的区别。
答：动态特性的函数与时间相关，即时间不同，特征值不尽相同；而静态特性与时间无关。
如，温度传感器的线性度是通过一定时间稳定后才测量温度，而温度变化引起的温度传感器发生变化的滞后则属于动态特性。
3说明传感器与检测技术的发展趋势。
答：a、不断拓展检测范围，努力提高检测精度和可靠性；b、传感器逐渐向集成化、组合式、数字化方向发展；c、重视非接触式检测技术研究；d、检测系统智能化。
4说明频率域分析能解决的问题。
答: 频域描述反映信号的频率组成及幅值、相位关系。
为了解决不同的问题，往往需要掌握信号的不同方面的特征，因而可采用不同的信号描述方式。
例如，评定机器振动烈度，需要振动速度的均方根值作为判据，而在寻找振动源头时则需要掌握振动信号的频率分量，需要采用频域描述。
项目一1设想一个方案使用光电接近开关检测转速。
答：在转轴上粘接一个小面积的反光板，试验光电接近开关的敏感距离，安放光电接近开关，这样，转轴每转一圈，光电开关输出一个脉冲，利用计数器表头，或者人工计数，计量转动圈数的时间，利用转速公式获得转速。
2使用数显表配合接近开关，设计一个方案，检测传送带上的输运物料的个数。
答：在传送带边上设计一个接近开关，并测试其对物料的敏感距离，然后将其信号线按照实训任务中的方法连接，即可在数显表上显示来料个数。
3上网查找一个接近开关的生产厂家，并介绍其生产接近开关的型号和应用场合。
答：/products.asp?id=65，上海巨马。
传感器与检测技术课后习题和答案(陈杰)
返回
上页
下页
图库
第3章
3.1 电感式传感器有哪些种类？它们的工作原理是 什么？ 3.2 推导差动自感式传感器的灵敏度，并与单极式 相比较。 3.3 试分析差分变压器相敏检测电路的工作原理。 3.4 分析电感传感器出现非线性的原因，并说明如 何改善。
返回
上页
下页
图库
第3章
3.5 图F1-7所示一简单电感式传感器。尺寸已示于 图中。磁路取为中心磁路，不记漏磁，设铁心及 衔铁的相对磁导率为104，空气的相对磁导率为1， 真空的磁导率为 4π ×10-7H﹒m-1, 试计算气隙长 度为零及为 2mm 时的电感量。图中所注尺寸单位 均为mm.
返回
上页
下页
图库
第2章
2.2 如图F1-1所示电路是电阻应变仪中所用的不平 衡电桥的简化电路，图中R2=R3=R是固定电阻，R1 与 R4 是电阻应变片，工作时 R1 受拉， R4 受压， Δ R表示应变片发生应变后，电阻值的变化量。 当应变片不受力，无应变时Δ R=0 ，桥路处于平 衡状态，当应变片受力发生应变时，桥路失去了 平衡，这时，就用桥路输出电压 Ucd 表示应变片 应变后的电阻值的变化量。试证明: Ucd=-(E/2)(Δ R/R)
正行程
6.0
8.0 10.0 10.0 8.0
反行程
6.0 4.0 2.0
577.3
384.1 191.6
577.4
384.2 191.6
578.4
384.7 192.0
返回
上页
下页
图库
第1章
1.13 建立以质量、弹簧、阻尼器组成的二阶系统 的动力学方程，并以此说明谐振现象和基本特点。
返回
