维修电工中级操作技能考核试卷概要
国家职业技能鉴定考试中级维修电工技能考试说明
国家职业技能鉴定统一试卷中级维修电工技能考试说明（0903122-003）1.本试卷组卷目的是用于中级维修电工国家职业技能鉴定。
本试卷适用于使用电工工具和仪器、仪表，对设备电气部分（含机电一体化）进行安装、调试、维修的人员，本试卷所考核的内容无地域限制。
2.本试卷整体试题（项目）共有4题。
其中安装、调试操作技能1题，故障分析、修复及设备检修技能1题，工具、仪器、仪表的使用与维护技能1题,安全文明生产1题。
3.本试卷整体考核时间共计340分钟。
4.其它主要特点说明：(1)本试卷试题的考核要求、评分标准、配分、扣分、得分和现场记录均以表格的形式表示,各项试题配分累计为100分。
(2）技能考试中的笔试部分主要是绘图和在故障排除试题中用笔在图纸上标出故障的范围。
(3)技能试卷中工具、设备的使用与维护第2小题和安全文明生产试题，贯穿于整个技能考试中。
(4)技能试卷中各项技能考试时间均不包括准备时间,准备通知书中的考试时间也是如此。
在具体的考试中,各鉴定单位一定要把每一试题的考试准备时间考虑进去。
(5)维修电工国家职业技能鉴定统一技能试卷每一道试题必须在规定的时间内完成,不得延时;在某一试题考试中节余的时间不能在另一试题考试中使用。
中级维修电工技能考试说明0903122-003 第1页共1页国家职业技能鉴定统一试卷中级维修电工技能考试组卷计划书（0903122-003）一、说明1.本试卷组卷目的是用于中级维修电工国家职业技能鉴定。
本试卷适用于使用电工工具和仪器、仪表，对设备电气部分（含机电一体化）进行安装、调试、维修的人员，本试卷所考核的内容无地域限制。
2.本试卷整体试题（项目）共有4题。
其中安装、调试操作技能1题，故障分析、修复及设备检修技能1题，工具、仪器、仪表的使用与维护技能1题,安全文明生产1题。
3.本试卷整体考核时间共计340分钟。
4.其它主要特点说明：(1)本试卷试题的考核要求、评分标准、配分、扣分、得分和现场记录均以表格的形式表示,各项试题配分累计为100分。
维修电工中级操作技能考核试卷
维修电工中级操作技能考核试卷注意事项一、本试卷依据2009年颁布的《维修电工》国家职业标准命制。
二、请根据试题考核要求，完成考试内容。
三、请服从考评人员指挥，保证考核安全顺利进行。

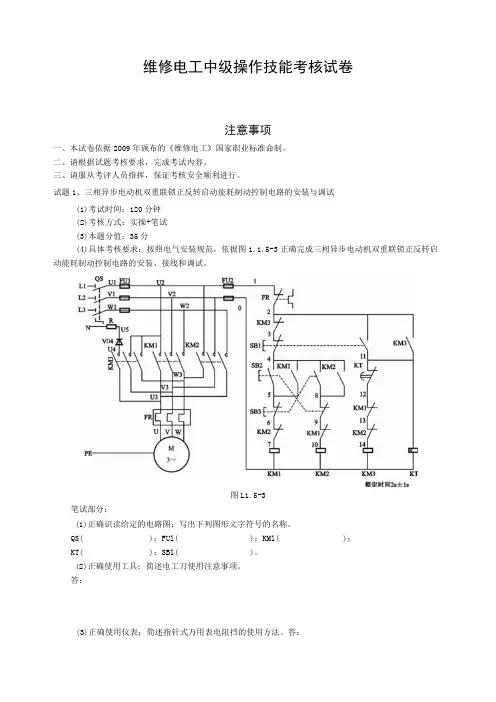

试题1、三相异步电动机双重联锁正反转启动能耗制动控制电路的安装与调试(1)考试时间：120分钟(2)考核方式：实操+笔试(3)本题分值：35分(4)具体考核要求：按照电气安装规范，依据图1.1.5-3正确完成三相异步电动机双重联锁正反转启动能耗制动控制电路的安装、接线和调试。
图L1.5-3笔试部分：(1)正确识读给定的电路图；写出下列图形文字符号的名称。
QS( )；FUl( )；KMl( )；KT( )；SBl( )。
(2)正确使用工具；简述电工刀使用注意事项。
答：(3)正确使用仪表；简述指针式万用表电阻挡的使用方法。
答：(4)安全文明生产，回答触电事故主要有那两类？答：操部作分：(5)按照电气安装规范，依据图LL5-3正确完成三相异步电动机双重联锁正反转启动能耗制动控制线路的安装和接线；(6)通电试运行。
试题2、三相交流异步电动机变频器控制装调(1)考试时间：60分钟(2)考核方式：实操+笔试(3)本题分值：35分(4)具体考核要求：依据图2.2.1-2的控制要求，绘制三相异步电动机的变频器控制线路图；按照电气安装规范，正确完成变频调速线路的安装、接线和调试。
按下启动按钮后，电动机按照图2.2.1-2要求运行。
工作方式设置：手动时，按下手动启动按钮,完成一次工作过程；自动时，按下自动按钮，能够重复循环工作过程。
有必要的电气保护环节。
图2.2.1-2笔试部分：(1)依据控制要求，在答题纸上正确绘制三相异步电动机的变频器控制线路图，并正确设置变频器参数。
(2)正确使用工具；简述电烙铁使用注意事项。
答：(3)正确使用仪表；简述指针式万用表电阻挡的使用方法。
答：(4)安全文明生产，回答在室外地面高压设备四周的围栏上悬挂什么内容的标示牌？答:操部作分：(5)按照电气安装规范，依据绘制的三相异步电动机变频器控制线路图，正确完成变频调速线路的安装和接线；(6)正确设置变频器的参数；(7)通电试运行。
维修电工中级电工实操试题
中级电工实操试题一、安装单相三极及三相四极插座二、安装白炽灯照明电路三、用数字式万用表测量交、直流电压四、用兆欧表测量三相异步电动机绝缘电阻五：T型连接单股导线一：安装单相三极及三相四极插座1、准备要求（1）设备准备（2）材料准备（2（1）操作程序说明：1）安装电路；2）清理现场；3）安全文明操作。
（2）考核规定说明：1）如操作违章或未按操作程序执行操作，将停止考核；2）考核采用百分制，考核项目得分按鉴定比重进行折算。
（3）考核方式说明：该项目为实际操作（结果型），考核过程按评分标准及操作过程进行评分。
（4）测量技能说明：本项目主要测量考生对安装单相三极及三相四极插座的熟练程度。
3、考核时限（1）准备时间：1min（不计入考核时间）。
（2）正式操作时间：10min。
（3）提前完成操作不加分，到时停止操作考核。
4、评分记录表附图单相三极及三相四极插座试题名称：安装单相三极及三相四极插座考核时间：10min 序号考核内容评分要素配分评分标准检测结果扣分得分备注1 安装电路安装单相三极插座51相线位置接错扣6分零线位置接错扣6分地线位置接错扣6分相线颜色选错扣6分零线颜色选错扣6分地线颜色选错扣6分接点松动、露铜过长、压绝缘层每处扣1分（最多扣5分）损坏元件扣10分安装三相四级插座49相线位置接错扣6分零线位置接错扣6分相线颜色选错一处扣5分零线颜色选错扣6分接点松动、露铜过长、压绝缘层每处扣1分（最多扣6分）损坏元件扣10分2清理现场清理现场未清理现场从总分中扣5分3安全文明操作按国家或企业颁发有关安全规定执行操作每违反一项规定从总分中扣5分，严重违规取消考核4 考核时限在规定时间内完成到时停止操作考核合计100二：安装白炽灯照明电路（两只开关两地控制一盏灯）1、准备要求 （1）设备准备（2）材料准备（3）工用具准备（1）操作程序说明： 1）安装电路； 2）通电试验； 3）安全文明操作。
（2）考核规定说明：1）如操作违章或未按操作程序执行操作，将停止考核； 2）考核采用百分制，考核项目得分按鉴定比重进行折算。
维修电工中级操作技能考核试卷
维修电工中级操作技能考核试卷维修电工中级操作技能考核试卷考件编号：_______ 姓名：________ 准考证号：________ 单位：___________试题1、安装和调试三相异步电动机正反转运行手动控制线路及通电运行（给定电机）总分60分，考核时间60分钟。
试题2、三相异步电动机的拆装、检测总分40分，考核时间60分钟。
维修电工中级操作技能考核准备通知单（考生）姓名：_________ 准考证号：______________ 单位：___________试题1、安装和调试三相异步电动机正反转运行手动控制线路及通电运行（给定电机）（由考场准备）根据考核题图，在规定的时间内完成控制电路的接线、调试，达到考核题规定的要求。
试题2、三相异步电动机的拆装、检测（由考场准备）根据考核要求，在规定的时间内完成电动机的拆装、调试，达到考核题规定的要求。
维修电工中级操作技能考核准备通知单（考场）试题1、安装和调试三相异步电动机正反转运行手动控制线路及通电运行（给定电机）1.电工工具1套2.电机1个3.导线若干4.检测仪器1套5.正反转运行手动控制线路图试题2、三相异步电动机的拆装、检测1.电机1个2.电工工具1套3.导线若干4.检测仪器1套5.其他必要的器材若干维修电工中级操作技能考核试卷考件编号：_______ 姓名：________ 准考证号：________ 单位：___________总成绩表序号试题名称配分（权重）得分备注1 安装和调试三相异步电动机正反转运行手动控制线路及通电运行（给定电机） 602 三相异步电动机的拆装、检测 40合计 100统分人：年月日维修电工中级操作技能考核评分记录表考件编号：_______ 姓名：________ 准考证号：________ 单位：___________试题1、安装和调试三相异步电动机正反转运行手动控制线路及通电运行（给定电机）完成题操作时间为60分钟，每超出1分钟从本题中扣1%，操作超过10分钟，本题为零分。
维修电工中级理论试卷正文概要

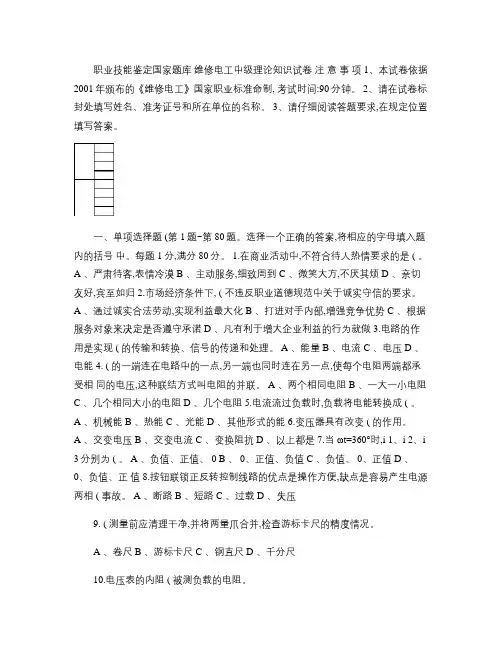

职业技能鉴定国家题库维修电工中级理论知识试卷注意事项 1、本试卷依据2001年颁布的《维修电工》国家职业标准命制, 考试时间:90分钟。
2、请在试卷标封处填写姓名、准考证号和所在单位的名称。
3、请仔细阅读答题要求,在规定位置填写答案。
一、单项选择题 (第 1题~第 80题。
选择一个正确的答案,将相应的字母填入题内的括号中。
每题 1分,满分 80分。
1.在商业活动中,不符合待人热情要求的是 ( 。
A 、严肃待客,表情冷漠B 、主动服务,细致周到C 、微笑大方,不厌其烦D 、亲切友好,宾至如归 2.市场经济条件下, ( 不违反职业道德规范中关于诚实守信的要求。
A 、通过诚实合法劳动,实现利益最大化B 、打进对手内部,增强竞争优势C 、根据服务对象来决定是否遵守承诺D 、凡有利于增大企业利益的行为就做 3.电路的作用是实现 ( 的传输和转换、信号的传递和处理。
A 、能量 B 、电流 C 、电压 D 、电能 4. ( 的一端连在电路中的一点,另一端也同时连在另一点,使每个电阻两端都承受相同的电压,这种联结方式叫电阻的并联。
A 、两个相同电阻 B 、一大一小电阻C 、几个相同大小的电阻 D 、几个电阻 5.电流流过负载时,负载将电能转换成 ( 。
A 、机械能B 、热能C 、光能D 、其他形式的能 6.变压器具有改变 ( 的作用。
A 、交变电压B 、交变电流C 、变换阻抗D 、以上都是 7.当ωt=360°时,i 1、i 2、i 3分别为 ( 。
A 、负值、正值、 0 B 、 0、正值、负值 C 、负值、 0、正值 D 、0、负值、正值 8.按钮联锁正反转控制线路的优点是操作方便,缺点是容易产生电源两相 ( 事故。
A 、断路 B 、短路 C 、过载 D 、失压9. ( 测量前应清理干净,并将两量爪合并,检查游标卡尺的精度情况。
A 、卷尺B 、游标卡尺C 、钢直尺D 、千分尺10.电压表的内阻 ( 被测负载的电阻。
维修电工(中级)技能试卷-1资料
答：
操作部分：

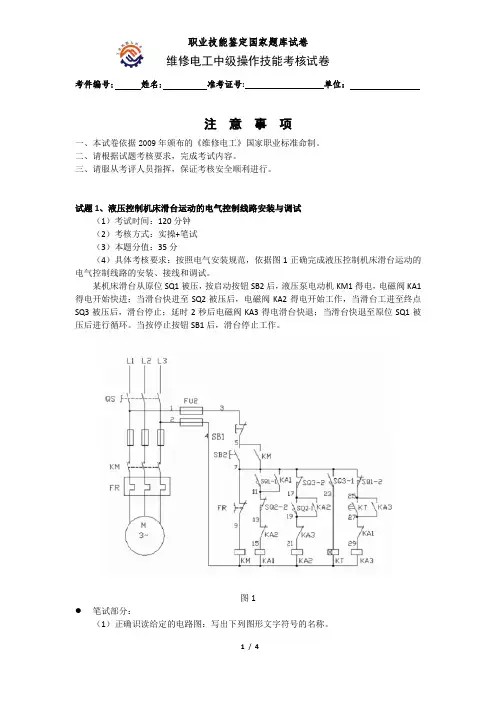

（1）按照电气安装规范，依据图1正确完成液压控制机床滑台运动的电气控制线路的安装与接线。
（2）通电运行。
试题2、PLC控制三相交流异步电动机Y-Δ启动控制线路装调
（1）考试时间：120分钟
（2）考核方式：实操+笔试
（3）本题分值：35分
（4）具体考核要求：按照电气安装规范，依据图2主电路和控制线路，绘制PLC的I/O接线图，正确完成PLC控制三相交流异步电动机Y-Δ启动控制线路的安装、接线与调试。
（2）正确编制程序并输入PLC中
（3）通电试运行。
笔试部分答题
PLC接线图
PLC梯形图
试题3、安装和调试串联型可调稳压电路
（1）考试时间：60分钟
（2）考核方式:实操+笔试
（3）试卷抽取方式：由考生随机抽取故障序号
（4）本题分值：30分
（5）具体考核要求:依据图3，按照电子焊接工艺要求，正确完成串联型可调稳压电路安装与调试。
图2
（1）正确识读给定的电路图：将控制电路部分改为PLC控制。在答题纸上正确绘制PLC的I/O口接线图并设计PLC梯形图。
（2）正确使用工具：简述螺丝刀使用注意事项。
答：
（3）正确使用仪表：简述指针式万用表电阻挡的使用方法。
答：
（4）安全文明生产，回答何为安全电安装规范，依据图2主电路和绘制的I/O接线图正确完成PLC控制三相交流异步电动机Y-Δ启动控制线路的安装、接线。
维修电工中级操作技能试卷
试题1、"安装和调试断电延时带直流能耗制动的Y-△启动的控制电路考核要求：(1)按图纸的要求进行正确熟练地安装；元件在配线板上布置要合理，安装要正确、紧固，布线要求横平竖直，应尽量避免交叉跨越，接线紧固、美观。
正确使用工具和仪表。
(2)按钮盒不固定在板上，电源和电动机配线、按钮接线要接到端子排上，要注明引出端子标号。
(3)安全xx操作。
(4)注意事项：满分40分，考试时间240分钟。
试题2、"检修并励直流电动机正反转启动和反接制动控制电路考核要求：(1)从设故障开始，考评员不得进行提示。
(2)根据故障现象，在电气控制线路图上分析故障可能产生的原因，确定故障发生的范围。
(3)排除故障过程中如果扩大故障，在规定时间内可以继续排除故障。
(4)正确使用工具和仪表。
(5)考核注意事项：①满分40分，考试时间45分钟。
②在考核过程中，要注意安全。
否定项：故障检修得分未达20分，本次鉴定操作考核视为不通过。
试题3、"用三相功率表测量三相有功功率考核要求：(1)按要求正确接线，测量三相笼型异步电动机消耗的功率。
(2)考核注意事项：满分10分，考核时间30分钟。
否定项：不能损坏仪器、仪表，损坏仪器、仪表扣10分。
试题4、"在各项技能考核中，要遵守安全文明生产的有关规定考核要求：(1)劳动保护用品穿戴整齐。
(2)电工工具佩带xx。
(3)遵守操作规程。
(4 )尊重考评员，讲文明礼貌。
(5)考试结束要清理现场。
(6)遵守考场纪律，不能出现重大事故。
(7)考核注意事项：①本项目满分10分。
②安全文明生产贯穿于整个技能鉴定的全过程。
③考生在不同的技能试题中，违犯安全文明生产考核要求同一项内容的，要累计扣分。
否定项：出现严重违犯考场纪律或发生重大事故，本次技能考核视为不合格。
维修电工(中级)技能鉴定实操题及评分标准C
机械行业特有工种职业技能鉴定统一试卷机电维修电工中级工技能测试试卷及评分标准A注 意 事 项1. 请首先按要求在试卷的标封处填写您的姓需、准号证号和所在单位的名称。
2. 请仔细阅读各种题目的回答要求，在规泄的位置填写您的答案。
3. 请用蓝（或黑色）钢笔、圆珠笔答卷；不要在试卷内填写与答题无关的内容。
4.本试卷满分为100分，考试时间为180分钟。
第一部分 电子设备的组装及调试（60分）一、液位控制器组装焊接与测量（60分）原理电路图配件清单名称数虽 名称 数虽 名称 数虽名称 数虽 电阻1K 1 电容103 1 三极管8050 12. 54三P 座1 电阻2K2 电容1043 M3LED 绿 1 12V5脚继电器1 电阻10K 1 电容220U 1 NE555 1电路板 1 电阻33K 1 1N4007 5 8P IC 座 1图纸 1电阻1M 1 1W12V 稳压管 1 2P 接线柱 1电阻1W1K1M3 红 LED13P 接线柱1--------- 綜--------------- 并#如犁.密评分标准：所有数据以考评员在电路安装正确的前提下实测±10%内得分1、元器件识別及检测：学生能独立挑选识别元器件淸单列出的元器件，在开考15分钟后发现元器件损坏的按自己烧坏扣分。
（配分15分）2、整机装配:严格按照无线电设备装接工艺组装焊接，元器件整形美观整齐，布局合理规范，焊点明亮光滑, 没有安装错误，没有脱焊连焊。
（配分20分，每个错误减2分，每个工艺差点减1分不得负分）3、性能测试根据测试填写水位变化后电路发生的相关逻辑功能。
（配分15分）1I載3. 文明安全生产。
第二部分 电工仪表的使用及电气设备测试（40分）一、原理图1. 〔2.按给定电气原理图，选择元件接线，布局合理正确使用行线槽布线（仅接控制电路）O 正确使用万用表，摇表及钳形表等电工具及仪表，测得相关数据填写在下表中（4分）电动机线圈电阻交流接触器线圈电阻I二、 备料单如图：接触器3个，热继电器1个，熔断器5个，3联按钮1个软线布线行线槽米, 软线20米，线号管1米，25MM 自攻钉50支，15MM 20支，绝缘胶布1卷，优质焊锡丝3心 三^考核内容:三相电动机控制接线配分、评分标准:评分人: 核分人:。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(7通电试运行。
040001第4页共6页
考件编号:
笔试部分答题纸
1、PLC接线图
2、PLC梯形图
13GS18030000-60706050040001第5页共6页
职业技能鉴定国家题库维修电工中级操作技能考核试卷考件编号:试题3、双向晶闸管调光电路的测量和维修（1）考试时间：60分钟（2）考核方式：实操+笔试（3）试卷抽取方式：由考生随机抽取故障序号（4）本题分值：30分（5）具体考核要求：双向晶闸管调光电路的测量和维修图3.2.2-1笔试部分：（1）正确识读给定的电路图，回答电位器VR4变大时，灯泡的亮度如何变化？答：（2）正确使用工具，简述剥线钳的使用方法。答：（3）正确使用仪表；简述指兆欧表的使用方法。答：（4）安全文明生产，回答电气安全用具使用注意事项？答：操作部分：排除3处故障，其中线路故障1处，器件故障2处。（5）在不带电状态下查找故障点并在原理图上标注。（6）排除故障，恢复电路功能。（7）通电运行，实现电路的各项功能。13GS18030000-60706050040001第6页共6页
考件编号: 13GS18030000-60706050040001第1页共6页注意事项一、本试卷依据2009年颁布的《维修电工》国家职业标准命制。二、请根据试题考核要求,完成考试内容。三、请服从考评人员指挥,保证考核安全顺利进行。试题1、M7475B平面磨床电气控制电路故障检查、分析及排除(1考试时间:60分钟(2考核方式:实操+笔试(3试卷抽取方式:由考生随机抽取故障序号(4本题分值:35分(5具体考核要求:M7475B平面磨床电气控制线路故障检查、分析及排除
考
生
答
题
不
准
超
过
此
线
考件编号:
13GS18030000-60706050040001第2页共6页
图1.2.2-3
笔试部分:
(1正确识读给定的电路图,叙述如何保证工作台移动电动机的正反转接触器不会同
考件编号:
时通电。
答:
(2正确使用工具;简述冲击电钻装卸钻头时的注意事项。
答:
(3正确使用仪表;简述指兆欧表的使用方法。
(2考核方式:实操+笔试
(3本题分值:35分
(4具体考核要求:按照电气安装规范,依据图2.1.3-2主电路和绘制的I/O接线图正确完成PLC控制电动机串电阻降压启动线路的安装、接线和调试。
13GS18030000-60706050040001第3页共6页
考件编号:
图2.1.3-2
笔试部分:
(1正确识读给定的电路图;将控制电路部分改为PLC控制,在答题纸上正确绘制PLC的I/O口(输入/输出接线图并设计PLC梯形图。
(2正确使用工具;简述螺丝刀使用注意事项。
答:
(3正确使用仪表;简述指针式万用表电阻挡的使用方法。
答:
(4安全文明生产,回答何为安全电压?
答:
操部作分:
(5按照电气安装规范,将控制电路部分改为PLC控制,依据图2.1.3-2主电路和绘制的I/O接线图正确完成PLC控制电动机串电阻降压启动线路的安装和接线;
答:
(4安全文明生产,回答在三相五线制系统中应采用保护接地还是保护接零?答:
操作部分:排除3处故障,其中主电路1处,控制回路2处。
(5在不带电状态下查找故障点并在原理图上标注。
(6排除故障,恢复电路功能。
(7通电运行实现车床电气控制线路的各项功能。
试题2、PLC控制三相异步电动机串电阻降压启动装调
(1考试时间:120分钟
