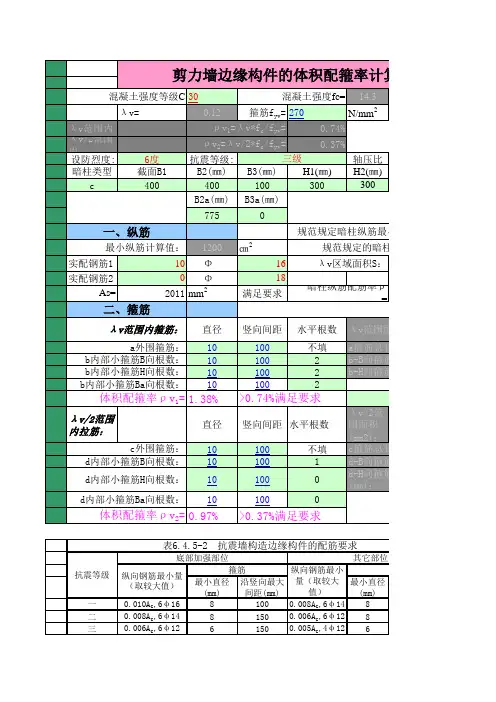

剪力墙约束边缘构件体积配箍率及核心区面积计算
由于《注册结构工程师考试》中对剪力墙约束边缘构件的体积配箍率考察较多，而《规》中无具体计算公式，特整理如下，请注明出处。
1、计算依据：
《高层建筑混凝土结构技术规程》JGJ3-2010第7.2.5条；
《混凝土结构设计规》GB50010-2010第11.7.18条；
《建筑抗震设计规》GB500011-2010
第6.4.5条；
2、计算公式 （1）体积配箍率：s A l A n cor i Si i ∑=v ρ
（2）混凝土构件保护层厚度为c （最外层钢筋，即箍筋到混凝土外边缘的距离），箍筋直径为φ，如果题中明确给出纵向受力钢筋的保护层，则可以根据箍筋与纵向受力钢筋位置关系求出c 。
（3）根据《规》，箍筋长度l 为箍筋中心线长度，混凝土核心截面面积Acor 为最外层箍筋表面围的混凝土面积。
2、剪力墙的约束边缘构件计算简图及计算：
①li 如图中所示；②Asi 查《混凝土结构设计规》附录A ；③ni 可从题中图形数出；③s 一般题中给出；④Acor 计算公式如下。
（a）暗柱
Acor=（bw-2c-2φ）×（h-c-2φ）
（b）有翼墙
Acor=（b+bw+b-2φ）×（bf-2c-2φ）+（h+c）×（bw-2c-2φ）
（c）有端柱
Acor=（bc-2c-2φ）×（hc-2c-2φ）+（h+c）×（bw-2c-2φ）
（d）转角墙（L形墙）
Acor=（bw+b-c-2φ）×（bf-2c-2φ）+（h+c）×（bw-2c-2φ）
剪力墙如何根据SATWE计算结果正确配筋
剪力墙如何根据SATWE计算结果 配筋 假设此楼层为构造边缘构件，剪力墙厚度为200， 剪力墙显示“0”是指边缘构件不需要配筋且不考虑构造配筋（此时按照高规表7.2.16来配），当墙柱长小于3倍的墙厚或一字型墙截面高度不大于800mm 时，按柱配筋，此时表示柱对称配筋计算的单边的钢筋面积。 水平钢筋：H0.8是指Swh范围内的水平分布筋面积（cm2），Swh范围指的就是Satwe参数中的墙水平分布筋间距，是指的双侧的，先换算成1米内的配筋值，再来配，比如你输入的间距是200 mm ，计算结果是H0.8，那就用0.8*100 （乘以100是为了把cm2转换为mm2）*1000/200=400mm2 再除以2 就是 200mm2 再查板配筋表就可以了所以配8@200面积250>200 满足要求了！（剪力墙厚度为200，直径8间距200 配筋率 =2*50.24/(200*200)=0.25%，最小配筋率为排数*钢筋面 积/墙厚度*钢筋间距）。 竖向钢筋：计算过程1000X200X0.25%=500mm2，同样是指双侧，除以2就是250mm2，Φ8@200(面积251mm2)足够。 Satwe参数中的竖向配筋率是可根据工程需要调整的，当边缘构件配筋过大时，可提高竖向配筋率。
剪力墙边缘构件中的纵向钢筋间距应该和箍筋（拉筋）的选用综合考虑 一般情况下，墙的钢筋为构造钢筋，不过在屋面层短墙在大偏心受压下有时配筋很大 墙竖向分布筋配筋率0.3%进行计算是不对的。应该填0.25%(或者0.20%)。 如果填了0.3%，实际配了0.25%，则造成边缘构件主筋配筋偏小。墙竖向分 布筋按你输入配筋率,水平配筋按你输入的钢筋间距根据计算结果选筋。 规范规定的：剪力墙竖向和水平分布钢筋的配筋率，一、二、三级时均不应小于0.25％，四级和非抗震设计时均不应小于0.20％，此处的“配筋率”为水平截面全截面的配筋率，以200mm厚剪力墙为例，每米的配筋面积为：0.25% x 200 x 1000 = 500mm2，双排筋，再除以2，每侧配筋面积为250mm2，查配筋表，φ8@200配筋面积 为251mm2，刚好满足配筋率要求。 至于边缘构件配筋，一般是看SATWE计算结果里面的第三项：“梁弹性挠度、柱轴压比、墙边缘构件简图”一项里面的“边缘构件”，按此配筋，如果出现异常配筋，比如配筋率过大的情况，就用第十五项：“剪力墙组合配筋修改及验算”一项进行组合墙配筋计算，
边缘构件选筋规则
精心整理边缘构件选筋规则 纵筋的选筋规则 1）按照纵筋的最大间距和最小间距计算确定边缘构件纵筋的允许根数范围； 2）按照纵筋的优选间距计算出优选纵筋根数（在根数范围内），根据该边缘构件需要的纵筋面积计算出纵筋直径规格，如果该规格在纵筋直径优选序列中且不小于最小构造直径要求则纵筋选配成功； 3）如果按优选间距未成功选配，则按纵筋直径优选序列进行选配。先对排在最前面的满足最小构 4）如果仍未配出，程序自动逐次增加两根纵筋并重选纵筋直径，直至能选配出箍筋或者纵筋根数达到构造最多根数。所以一般情况下，很少会有选配不出来箍筋的情况。 5）如果有选配失败的情况，软件将标记为N/A(NotAvailable，不可用)。 约束边缘构件非阴影区箍筋的选筋规则
约束边缘构件非阴影区只对配箍提出了要求，非阴影区的箍筋需要墙身的竖向分布筋来固定，所以其位置需要尽量与墙身的竖向分布筋协调。同时为了尽量利用墙身的水平分布筋替代非阴影区的封闭箍，还需要考虑非阴影区的箍筋间距与墙身水平分布筋的直径、间距协调问题。 所以本软件在约束边缘构件非阴影区箍筋的选筋中执行的是协调优选原则，具体来说： 1）非阴影区拉筋的水平间距（肢距）取200mm和相应墙身竖向分布筋间距的较小者，非阴影区长度200和竖向分布筋间距的较小者的整数倍且不小于计算值（参见04SG330P4）； 2）如果墙身配筋强度等级和直径不小于边缘构件箍筋等级情况下，可以考虑用墙身水平分布筋替代封闭箍筋。 3 注意：（优先级低） 4 显大于2 尽量是 5 6 条件， 的钢筋， 箍钢筋条件，则完全标记为等级直径@竖向间距。如下右图中的Ф8@100表示：非阴影区长度为600mm，采用一级直径为8mm的钢筋，竖向间距同阴影区箍筋的间距为100mm，水平间距同墙竖向分布筋间距为150mm。这种情况下，是否还可以由墙身水平筋替代非阴影区封闭箍钢筋，由设计方和施工单位判断，比如右图示意情况下还可以部分利用墙身水平筋替代非阴影区封闭箍钢筋。 边缘构件箍筋计入墙水平分布筋原则 约束边缘构件和构造边缘构件均可以选择考虑墙水平分布筋。 《高规》第7．2．15明确提出约束边缘构件可以考虑墙水平分布筋的。 图集11G101-1给出了剪力墙水平分布筋计入约束边缘构件体积配箍率的做法。
剪力墙墙肢配筋
假设此楼层为构造边缘构件，剪力墙厚度为200， 剪力墙显示“0”是指边缘构件不需要配筋且不考虑构造配筋（此时按照高规表7.2.16来配），当墙柱长小于3倍的墙厚或一字型墙截面高度不大于800mm 时，按柱配筋，此时表示柱对称配筋计算的单边的钢筋面积。 水平钢筋：H0.8是指Swh范围内的水平分布筋面积（cm2），Swh范围指的就是Satwe参数中的墙水平分布筋间距，是指的双侧的，先换算成1米内的配筋值，再来配，比如你输入的间距是200 mm ，计算结果是H0.8，那就用0.8*100（乘以100是为了把cm2转换为mm2）*1000/200=400mm2 再除以 2 就是200mm2 再查板配筋表就可以了所以配8@200面积250>200 满足要求了！（剪力墙厚度为200，直径8间距200 配筋率=2*50.24/(200*200)=0.25%，最小配筋率为排数*钢筋面积/墙厚度*钢筋间距）。 竖向钢筋：计算过程1000X200X0.25%=500mm2，同样是指双侧，除以2就是250mm2，Φ8@200(面积251mm2)足够。 Satwe参数中的竖向配筋率是可根据工程需要调整的，当边缘构件配筋过大时，可提高竖向配筋率。 剪力墙边缘构件中的纵向钢筋间距应该和箍筋（拉筋）的选用综合考虑 一般情况下，墙的钢筋为构造钢筋，不过在屋面层短墙在大偏心受压下有时配筋很大 墙竖向分布筋配筋率0.3%进行计算是不对的。应该填0.25%(或者0.20%)。如果填了0.3%，实际配了0.25%，则造成边缘构件主筋配筋偏小。墙竖向分布筋按你输入配筋率,水平配筋按你输入的钢筋间距根据计算结果选筋。 规范规定的：剪力墙竖向和水平分布钢筋的配筋率，一、二、三级时均不应小于0.25％，四级和非抗震设计时均不应小于0.20％，此处的“配筋率”为水平截面全截面的配筋率，以200mm厚剪力墙为例，每米的配筋面积为：0.25% x 200 x 1000 = 500mm2，双排筋，再除以2，每侧配筋面积为250mm2，查配筋表，φ8@200配筋面积为251mm2，刚好满足配筋率要求。 至于边缘构件配筋，一般是看SATWE计算结果里面的第三项：“梁弹性挠度、柱轴压比、墙边缘构件简图”一项里面的“边缘构件”，按此配筋，如果出现异常配筋，比如配筋率过大的情况，就用第十五项：“剪力墙组合配筋修改及验算”一项进行组合墙配筋计算，
剪力墙边缘构件的配筋计算刘孝国
1.工程实例： 第一类：短肢墙的边缘构件 （一）：构件信息 图一 横向墙的信息如下： 混凝土墙短肢墙加强区，截面参数(m)B*H=0.300*0.700 抗震构造措施的抗震等级NF=3AS=873.（图一取为9） 竖向墙肢的信息如下： 混凝土墙短肢墙加强区，截面参数(m)B*H=0.300*1.850 墙分布筋间距(mm)SW=200.0 抗震构造措施的抗震等级NF=3计算配筋为0 （二）：边缘构件信息：
上部 中部 下部 图二 （三）：配筋计算结果及过程 图二中，竖向墙肢上部（标注上部的地方）边缘构件配筋信息及计算过程： 第28号:约束边缘构件 抗震等级:3 楼层属性:加强层 竖向墙肢总长度1850，底部加强区三级短肢剪力墙的最小配筋率1%（高规规定），墙宽300，所以整个墙肢的配筋为： 1850*300*1%=5550（cm2） 图二中间部分按照分布筋配筋（分布筋配筋率为0.25%）： （1850-400-400）*300*0.25%=787.5 剩下的部分两边边缘构件按面积分配，两边面积相同 所以上部边缘构件配筋面积为： （5550-787.5）/2=2381.25（cm2）（包括竖向分布筋和阴影区纵筋？） 图中横向墙肢的配筋：从构件信息中知道AS=873 横向墙肢总长700，计算的时候，aa取40 (350-40)*300*0.25%=232.5 计算配筋+分布筋=873+232.5=1105.5 两边分布筋相等，下面也是232.5 图二下部第15号:约束边缘构件 楼层属性:加强层 由2个边缘构件合并而成
(1)纵筋原始数据: 阴影区面积(cm2):2700.0：（300*300+300*600=270000） 构造配筋率(%): 1.00 构造配筋(mm2):2700.00 计算配筋(mm2):3487.15 3487.15=下部配筋面积+分布筋面积+横向墙右侧配筋=2381+873+232.5 (2)纵筋当前结果: 采用最大构造配筋率的计算结果:3900.00 构造钢筋取值:采用求和后，再调整的算法(3900.00) 有效阴影区面积(cm2):3900.0 构造配筋(mm2):3900.00 计算配筋(mm2):4593.07（=3487.15+1105） 主筋配筋率(%): 1.18 第二类：转角加洞口的边缘构件 异形柱框剪的工程，6层，按照规范此工程是3级框架，2级剪力墙，底部一层加强区，构造配筋率0.008Ac和6Φ14中较大值，为其他部位的构造配筋为0.006Ac和6Φ12，那PKPM 里的构造边缘构件的配筋率0.94怎么来的？
剪力墙如何根据SATWE计算结果配筋
剪力墙如何根据SATWE计算结果配筋 | 假设此楼层为构造边缘构件，剪力墙厚度为200， 剪力墙显示“0”是指边缘构件不需要配筋且不考虑构造配筋（此时按照高规表7.2.16来配），当墙柱长小于3倍的墙厚或一字型墙截面高度不大于800mm时，按柱配筋，此时表示柱对称配筋计算的单边的钢筋面积。 水平钢筋：H0.8是指Swh范围内的水平分布筋面积（cm2），Swh范围指的就是Satwe 参数中的墙水平分布筋间距，是指的双侧的，先换算成1米内的配筋值，再来配，比如你输入的间距是200 mm ，计算结果是H0.8，那就用0.8*100（乘以100是为了把cm2转换为mm2）*1000/200=400mm2 再除以2 就是200mm2 再查板配筋表就可以了所以配8@200面积250>200 满足要求了！（剪力墙厚度为200，直径8间距200 配筋率 =2*50.24/(200*200)=0.25%，最小配筋率为排数*钢筋面积/墙厚度*钢筋间距）。 竖向钢筋：计算过程1000X200X0.25%=500mm2，同样是指双侧，除以2就是250mm2，Φ8@200(面积251mm2)足够。 Satwe参数中的竖向配筋率是可根据工程需要调整的，当边缘构件配筋过大时，可提高竖向配筋率。 剪力墙边缘构件中的纵向钢筋间距应该和箍筋（拉筋）的选用综合考虑 一般情况下，墙的钢筋为构造钢筋，不过在屋面层短墙在大偏心受压下有时配筋很大墙竖向分布筋配筋率0.3%进行计算是不对的。应该填0.25%(或者0.20%)。如果填了0.3%，实际配了0.25%，则造成边缘构件主筋配筋偏小。墙竖向分布筋按你输入配筋率,水平配筋按你输入的钢筋间距根据计算结果选筋。 规范规定的：剪力墙竖向和水平分布钢筋的配筋率，一、二、三级时均不应小于0.25％，四级和非抗震设计时均不应小于0.20％，此处的“配筋率”为水平截面全截面的配筋率，以200mm厚剪力墙为例，每米的配筋面积为：0.25% x 200 x 1000 = 500mm2，双排筋，再除以2，每侧配筋面积为250mm2，查配筋表，φ8@200配筋面积为251mm2，刚好满足配筋率要求。 至于边缘构件配筋，一般是看SATWE计算结果里面的第三项：“梁弹性挠度、柱轴压比、墙边缘构件简图”一项里面的“边缘构件”，按此配筋，如果出现异常配筋，比如配筋率过大的情况，就用第十五项：“剪力墙组合配筋修改及验算”一项进行组合墙配筋计算，
剪力墙配筋(新手实用)
剪力墙如何根据SATWE计算结果配筋（你是怎么配的？）2013.12.11 | 假设此楼层为构造边缘构件，剪力墙厚度为200， 剪力墙显示“0”是指边缘构件不需要配筋且不考虑构造配筋（此时按照高规表7.2.16来配），当墙柱长小于3倍的墙厚或一字型墙截面高度不大于800mm时，按柱配筋，此时表示柱对称配筋计算的单边的钢筋面积。 水平钢筋：H0.8是指Swh范围内的水平分布筋面积（cm2），Swh范围指的就是Satwe 参数中的墙水平分布筋间距，是指的双侧的，先换算成1米内的配筋值，再来配，比如你输入的间距是200 mm ，计算结果是H0.8，那就用0.8*100（乘以100是为了把cm2转换为mm2）*1000/200=400mm2 再除以2 就是200mm2 再查板配筋表就可以了所以配8@200面积250>200 满足要求了！（剪力墙厚度为200，直径8间距200 配筋率 =2*50.24/(200*200)=0.25%，最小配筋率为排数*钢筋面积/墙厚度*钢筋间距）。 竖向钢筋：计算过程1000X200X0.25%=500mm2，同样是指双侧，除以2就是250mm2，Φ8@200(面积251mm2)足够。 Satwe参数中的竖向配筋率是可根据工程需要调整的，当边缘构件配筋过大时，可提高竖向配筋率。 剪力墙边缘构件中的纵向钢筋间距应该和箍筋（拉筋）的选用综合考虑 一般情况下，墙的钢筋为构造钢筋，不过在屋面层短墙在大偏心受压下有时配筋很大墙竖向分布筋配筋率0.3%进行计算是不对的。应该填0.25%(或者0.20%)。如果填了0.3%，实际配了0.25%，则造成边缘构件主筋配筋偏小。墙竖向分布筋按你输入配筋率,水平配筋按你输入的钢筋间距根据计算结果选筋。 规范规定的：剪力墙竖向和水平分布钢筋的配筋率，一、二、三级时均不应小于0.25％，四级和非抗震设计时均不应小于0.20％，此处的“配筋率”为水平截面全截面的配筋率，以200mm厚剪力墙为例，每米的配筋面积为：0.25% x 200 x 1000 = 500mm2，双排筋，再除以2，每侧配筋面积为250mm2，查配筋表，φ8@200配筋面积为251mm2，刚好满足配筋率要求。 至于边缘构件配筋，一般是看SATWE计算结果里面的第三项：“梁弹性挠度、柱轴压比、墙边缘构件简图”一项里面的“边缘构件”，按此配筋，如果出现异常配筋，比如配筋率过大的情况，就用第十五项：“剪力墙组合配筋修改及验算”一项进行组合墙配筋计算，
约束边缘构件详解
1、关于约束边缘沿构件的长度lc是设计图籍的规定详见03G101-1 P49页（附图1),具体数值和抗震等级有关。具体的含义其实就是在这个LC长度范围内钢筋配筋的增加 2、bw表示剪力墙的厚度，bf表示二相交剪力墙的另一边墙的厚度，hc和bc分别为约束边缘端柱的截面高度和宽度尺寸。 这些符号详见附图2
6.4.1抗震墙的厚度，一、二级不应小于160MM且不应小于层高的1/20，三、四级不应小于140MM且不应小于层高的1/25。底部加强部位的墙厚，一、二级不宜小于200MM且不宜小于层高的1/16；无端柱或翼墙时不应小于层高的1/12。 6.4.2抗震墙厚度大于140MM时，竖向和横向分布钢筋应双排布置；双排分布钢筋间拉筋的间距不应大于600MM，直径不应小于6MM；在底部加强部位，边缘构件以外的拉筋间距应适当加密。 6.4.3 抗震墙竖向、横向分布钢筋的配筋，应符合下列要求： 1 一、二、三级抗震墙的竖向和横向分布钢筋最小配筋率均不应小于0.25%；四级抗震墙小应小于0.20%；钢筋最大间距不应大于300MM，最小直径不应小于8MM。 2 部分框支抗震墙结构的抗震墙底部加强部位，纵向及横向分布钢筋配
筋率均不应小于0.3%，钢筋间距不应大于200MM。 6.4.4抗震墙竖向、横向分布钢筋的钢筋直径不宜大于墙厚的1/10。 6.4.5一级和二级抗震墙，底部加强部位在重力荷载代表值作用下墙肢的轴压比，一级(9度)时不宜超过0.4，一级(8度)时不宜超过0.5，二级不宜超过0.6。6.4.6抗震墙两端和洞口两侧应设置边缘构件，并应符合下列要求： 1抗震墙结构，一、二级抗震墙底部加强部位及相邻的上一层应按本章第6.4.7条设置约束边缘构件，但墙肢底截面在重力荷载代表值作用下的轴压比小于表6.4.6的规定值时可按本章第6.4.8条设置构造边缘构件。 2部分框支抗震墙结构，一、二级落地抗震墙底部加强部位及相邻的上一层的两端应设置符合约束边缘构件要求的翼墙或端柱，洞口两侧应设置约束边缘构件；不落地抗震墙应在底部加强部位及相邻的上一层的墙肢两端设置约束边缘构件。 3一、二级抗震墙的其他部位和三、四级抗震墙，均应按本章6.4.8条设置构造边缘构件。 6.4.7抗震墙的约束边缘构件包括暗柱、端柱和翼墙(图 6.4.7)。约束边缘构件沿墙肢的长度和配箍特征值应符合表6.4.7的要求，一、二级抗震墙约束边缘构件在设置箍筋范围内(即图6.4.7中阴影部分)的纵向钢筋配筋率，分别不应小于1.2%和1.0%。
板的配筋率要求规范规定、各类构件配筋率表格、板的构造详图
板的配筋率规规定、各类构件配筋率表格、板的构造详图 构造钢筋 钢筋混凝土结构中，按照构造需要设置的钢筋，相对于受力钢筋而言。 构造钢筋不承受主要的作用力，只起维护、拉结，分布作用。 构造钢筋的类型有：分布筋，箍筋，拉筋，构造腰筋，架立筋等。 混凝土结构设计规GB 50010-2002 表9.5.1 第9.5.1条钢筋混凝土结构构件中纵向受力钢筋的配筋百分率不应小于表9.5.1规定的数值。 钢筋混凝土结构构件中纵向受力钢筋的最小配筋百分率(%) 表9.5.1 混凝土结构设计规GB 50010-2002 9.5.2 第9.5.2条对卧置于地基上的混凝土板，板中受拉钢筋的最小配筋率可适当降低，但不应小于0.15%。 混凝土结构设计规GB 50010-2002 9.5.2 第9.5.3条预应力混凝土受弯构件中的纵向受拉钢筋配筋率应符合下列要求： M u≥Mcr(9.5.3)
式中 Mu--构件的正截面受弯承载力设计值，按本规公式(7.2.1-1)、(7.2.2-2)或公式(7.2.5)计算，但应取等号，并将M以Mu代替； Mcr--构件的正截面开裂弯矩值，按本规公式(8.2.3-6)计算。 混凝土结构设计规GB 50010-2002 10.1.6 第10.1.6条当现浇板的受力钢筋与梁平行时，应沿梁长度方向配置间距不大于200mm且与梁垂直的上部构造钢筋，其直径不宜小于8mm，且单位长度的总截面面积不宜小于板中单位宽度受力钢筋截面面积的三分之一。该构造钢筋伸入板的长度从梁边算起每边不宜小于板计算跨度l0的四分之一(图10.1.6)。 混凝土结构设计规GB 50010-2002 10.1.7 第10.1.7条对与支承结构整体浇筑或嵌固在承重砌体墙的现浇混凝土板，应沿支承周边配置上部构造钢筋，其直径不宜小于8mm,间距不宜大于200mm，并应符合下列规定： 1现浇楼盖周边与混凝土梁或混凝土墙整体浇筑的单向板或双向板，应在板边上部设置垂直于板边的构造钢筋，其截面面积不宜小于板跨中相应方向纵向钢筋截面面积的三分之一；该钢筋自梁边或墙边伸入板的长度，在单向板中不宜小于受力方向板计算跨度的五分之一；在双向板中不宜小于板短跨方向计算跨度的四分之一；在板角处该钢筋应沿两个垂直方向布置或按放射状布置；当柱角或墙的阳角突出到板且尺寸较大时，亦应沿柱边或墙阳角边布置构造钢筋，该构造钢筋伸入板的长度应从柱边或墙边算起。上述上部构造钢筋应按受拉钢筋锚固在梁、墙或柱； 2嵌固在砌体墙的现浇混凝土板，其上部与板边垂直的构造钢筋伸入板的长度，从墙边算起不宜小于板短边跨度的七分之一；在两边嵌固于墙的板角部分，应配置双向上部构造钢筋，该钢筋
剪力墙结构配筋规律
剪力墙结构配筋图规律总结 连云港市建筑设计研究院有限责任公司马占勇 搞要：对剪力墙结构配筋规律进行总结，以便设计效率提高。剪力墙 结构的配筋分为墙体分布筋和边缘构件配筋。配筋首先满足电算结 果，其次满足《抗规》的构造要求。边缘构件箍筋计算可考虑墙体分 布筋。 关键词：剪力墙结构配筋规律墙体分布筋边缘构件配筋 前言： 剪力墙结构为一种常用结构形式，多用于高层住宅。剪力墙结构 配筋的安全与经济成为我们关心的问题。现对剪力墙结构配筋图规律 进行总结，以便设计效率提高。 实例分析： 现以18+1高层住宅剪力墙结构为例进行总结。该结构抗震等级 为三级。 剪力墙结构墙的配筋分为墙体分布筋和边缘构件配筋。墙体分布 筋首先满足电算结果，其次满足《抗规》6.4条的构造要求。关于边 缘构件，首先也应满足电算结果，其次底部加强区及其上一层根据轴 压比情况设置构造边缘构件，以及不同的约束边缘构件；而此以上各 楼层设置构造边缘构件，当然也应满足电算结果。
轴压比0.4﹤λ约束边缘构件2 以上各层轴压比不分大小构造边缘构件2 满足电算以下进行详细分析总结。 一、墙体分布筋 首先满足电算结果。除地下室处该处大多数情况，电算结果为构造配筋。 此时应满足《抗规》6.4.3抗震墙竖向、横向分布钢筋的配筋，应符合下列要求：1一、二、三级抗震墙的竖向和横向分布钢筋最小配筋率均不应小于0.25%．四级抗震墙分布钢筋最小配筋率不应小于0.20%。6.4.4抗震墙竖向和横向分布钢筋的配置，尚应符合下列规定：l抗震墙的竖向和横向分布钢筋的间距不宜大于300mm，部分框支抗震墙结构的落地抗震墙底部加强部位，竖向和横向分布钢筋的间距不宜大于200mm。3抗震墙竖向和横向分布钢筋的直径，均不宜大于墙厚的1/10且不应小于8mm；竖向钢筋直径不宜小于lOmm。 对于200mm厚剪力墙，水平筋一般采用8@200（双层），竖向筋一般采用10@300（双层），即可满足安全经济的要求。 另外，《高规》7．2．19房屋顶层剪力墙、长矩形平面房屋的楼梯间和电梯间剪力墙、端开间纵向剪力墙以及端山墙的水平和竖向分布钢筋的配筋率均不应小于0.25％，间距均不应大于200mm。所以相应部位剪力墙，水平筋采用8@200（双层），竖向筋一般采用10@200（双层）。 二、边缘构件配筋（满足电算，并满足《抗规》6.4.5） 1、底部加强区及其上一层
约束边缘构件
1::关于约束边缘沿构件的长度lc是设计图籍的规定详见03G101-1 P49页（附图1),具体数值和抗震等级有关。具体的含义其实就是在这个LC长度范围内钢筋配筋的增加 2:bw表示剪力墙的厚度，bf表示二相交剪力墙的另一边墙的厚度，hc和bc分别为约束边缘端柱的截面高度和宽度尺寸。 这些符号详见附图2 举报
6.4.1抗震墙的厚度，一、二级不应小于160MM且不应小于层高的1/20，三、四级不应小于140MM且不应小于层高的1/25。底部加强部位的墙厚，一、二级不宜小于200MM且不宜小于层高的1/16；无端柱或翼墙时不应小于层高的1/12。 6.4.2抗震墙厚度大于140MM时，竖向和横向分布钢筋应双排布置；双排分布钢筋间拉筋的间距不应大于600MM，直径不应小于6MM；在底部加强部位，边缘构件以外的拉筋间距应适当加密。 6.4.3 抗震墙竖向、横向分布钢筋的配筋，应符合下列要求： 1 一、二、三级抗震墙的竖向和横向分布钢筋最小配筋率均不应小于0.25%；四级抗震墙小应小于0.20%；钢筋最大间距不应大于300MM，最小直径不应小于8MM。 2 部分框支抗震墙结构的抗震墙底部加强部位，纵向及横向分布钢筋配筋率均不应小于0. 3%，钢筋间距不应大于200MM。 6.4.4抗震墙竖向、横向分布钢筋的钢筋直径不宜大于墙厚的1/10。 6.4.5一级和二级抗震墙，底部加强部位在重力荷载代表值作用下墙肢的轴压比，一级(9度)时不宜超过0.4，一级(8度)时不宜超过0.5，二级不宜超过0.6。 6.4.6抗震墙两端和洞口两侧应设置边缘构件，并应符合下列要求： 1抗震墙结构，一、二级抗震墙底部加强部位及相邻的上一层应按本章第6.4.7条设置约束边缘构件，但墙肢底截面在重力荷载代表值作用下的轴压比小于表6.4.6的规定值时可按本章第6.4.8条设置构造边缘构件。 2部分框支抗震墙结构，一、二级落地抗震墙底部加强部位及相邻的上一层的两端应设置符合约束边缘构件要求的翼墙或端柱，洞口两侧应设置约束边缘构件；不落地抗震墙应在底部加强部位及相邻的上一层的墙肢两端设置约束边缘构件。 3一、二级抗震墙的其他部位和三、四级抗震墙，均应按本章6.4.8条设置构造边缘构件。
边缘构件计算方法分析
剪力墙边缘构件计算简图与边缘构件配筋结果相差很大的原因 ?根据《SATWE软件说明书》第92页的解释，剪 软件说书第的解释剪力墙阴影区的计算主筋的原则如下：
?以上原则可以看出，SATWE软件计算边缘构件阴影区面积时是按照单肢墙计算暗柱面积并进行影区面积时是按照单肢墙计算暗柱面积，并进行叠加得到的。 ?但经常有设计院的朋友提出，SATWE软件配筋简图中显示的配筋面积相加后与边缘构件配筋简图中显示的配筋面积相差甚远，边缘构件简图中显示的配筋面积往往比配筋简图中经相加后得到的大很多，不知为何？在此，本人拟结合具体工程实例，与广大设计人员探讨一下剪力墙边缘构件配筋的计算过程。
?工程实例一工程实例 ?某剪力墙结构，第二层局部墙肢平面简图如下：
此段墙体抗震等级为三级。由于其位处底 部加强区，根据《抗震规范》表6.4.5-3，得到抗震等级为三级的剪力墙结构约束边缘构件最小 配筋率为001A 和6Φ14者之间的较大值配筋率为0.01Ac和6Φ14二者之间的较大值。 根据《高规》7.1.8 注1可知，此段L形墙 体各肢截面高度与厚度之比均小于8，程序判断 为短肢剪力墙并以白色外边线显示由此根据墙体2为短肢剪力墙，并以白色外边线显示。由此根据 《高规》7.2.2-5的规定，短肢剪力墙的全部竖 向钢筋的配筋率，三级不宜小于1.0%。 右图所示为SATWE软件计算的此段剪力墙 在配筋简图中的计算结果。计算结果显示，墙体 1一端暗柱配筋面积为14，墙体2为0。根据 墙体1 《SATWE说明书》中的解释，0表示此段墙体构造 配筋。 墙体1和2计算结果文本文件显示如下：
约束边缘构件阴影区域体积配箍率计算的简便方法
14 设计交流 Building Structure We learn we go 约束边缘构件阴影区域体积配箍率计算的简便方法 刘昌军，蒋玉泉/山东省城建设计院，济南 250001 0 前言 在实际工程结构中，剪力墙边缘构件形式多种多样[1]，约束边缘构件阴影区域的体积配箍率计算复杂，如逐个复核将非常繁琐，且大大降低设计效率。因此，文[2]给出了不同的墙厚、箍筋直径、肢长的一字形、T 形、L 形等标准边缘构件阴影区域的体积配箍率；文[3]中将T 形、L 形边缘构件拆分成一字形构件，并给出各种墙厚和箍筋直径的体积配箍率，供设计查阅。但在实际工程中会遇到很多边缘构件不是规范给出的标准形式，上述方法的应用仍不方便。文中对在同一边缘构件中，当各肢段的墙厚，混凝土等级，箍筋级别、直径、纵向排数、竖向间距均相同时，提出计算肢距、最大计算肢距的概念，将问题转化为只要计算肢距满足最大计算肢距等构造要求，边缘构件阴影区域体积配箍率必然满足规范要求，这样可极大地提高设计效率。 1 计算方法 尽管约束边缘构件种类较多，但是仔细分析后均可以将其阴影区域（亦为配箍特征值λv 区域）的核心区（最外围箍筋内表面范围内的混凝土区域）拆分成若干个一字形构件，将其首尾连接起来形成新的一字形构件（图1）。图1（a ）中的边缘构件按照图1（b ）所示拆分成3个肢段，并将其首尾连接，重新组装成图1（c ）所示的一字形构件，其中l 01， l 02，l 03表示各肢段核心区长度：l 01=l 1-a s ，l 02=l 2+2a s ，l 03=l 3-a s ；a s 为纵筋保护层厚度，a s =15mm+d ，d 为箍筋直径；l 0为核心区总长：l 0=l 01+l 02+l 03。如果经重组后的一字形构件箍筋横向总肢数为n （图1（c ）中箍筋横向总肢数为7），则定义： 0/x l n = （1） 式中：x 为计算肢距，见图1（d ），表示沿一字形构件长度方向每肢横向箍筋所占的平均长度。 因此，图1（d ）中阴影部分（即图1（e ）构件）的配箍率与图1（d ）构件的配箍率相同，即图1（e ）构件的配箍率与图1（a ）构件的配箍率相同，故在计算图1（a ）构件的配箍率时只需要计算图1（e ）构件的配箍率，将问题简化。 对于同一边缘构件，当各肢段的墙厚，混凝土等级，箍筋级别、直径、纵向排数、竖向间距均相同时，上述过程具有一般性，将核心区经拆分、重组，并按式（1）得出计算肢距x ，便可得到如图2所示的标准构件，只需要计算标准构件的配箍率就可以得到原边缘构件的配箍率。 图1 计算简图 《高层建筑混凝土结构技术规程》（JGJ3—2002）规定约束边缘构件的体积配箍率需满足下式要求： v v,min v c yv /f f ρρλ≥= （2） 约束边缘构件体积配箍率按下式计算： v sv c /A L A s ρ= （3） 式中：A sv 为箍筋面积；L 为箍筋总长（扣除重叠部分）；s 为箍筋竖向间距；A c 为箍筋内表面范围内的混凝土核心面积（《混凝土结构设计规范》（GB50010—2002）第 7.8.3条），对图2中的标准构件，体积配箍率按下式计算： v w0sv1w0()/b mx A b sx ρ=+ （4） 式中：b w0=b w -2a s =b w -30-2d ；A sv1为单肢箍面积；m 表示箍筋纵向排数，对图2（a ），（b ），（c ）中m 取值分别为2，3，4。将式（4）代入式（2），得： w0sv1v,min w0sv1/()x b A b s mA ρ≤- （5） 令： w0sv1v,min w0sv1/()X b A b s mA ρ=- （6） X 表示图2中各标准构件配箍率满足最小配箍率要求时构件的最大长度，称为最大计算肢距，此值在墙厚，混凝土等级，箍筋级别、直径、纵向排数、竖向间距已知的情况下是个定值。在边缘构件设计时，先根据这些条件计算出最大计算肢距X ，各边缘构件只需逐个按前述方法将核心区拆分、组合，并按式（1）得出计算肢距x ，当x≤X 时，其体积配箍率就能满足规范要求。 图2中标准构件的最大计算肢距X 只与墙厚，混凝土等级，箍筋级别、直径、纵向排数、竖向间距有关，为避免重复计算，将图2中各标准构件的最大计算肢距按式（6）计算后制成表格，以方便设计查阅。由于规范规定箍筋的无
边缘构件选筋规则
边缘构件选筋规则 纵筋的选筋规则 1）按照纵筋的最大间距和最小间距计算确定边缘构件纵筋的允许根数范围； 2）按照纵筋的优选间距计算出优选纵筋根数（在根数范围内），根据该边缘构件需要的纵筋面积计算出纵筋直径规格，如果该规格在纵筋直径优选序列中且不小于最小构造直径要求则纵筋选配成功； 3）如果按优选间距未成功选配，则按纵筋直径优选序列进行选配。先对排在最前面的满足最小构造直径要求的直径规格进行试配，可以确定要选配的根数，如果该根数在纵筋允许根数范围内，则选配成功；如果不满足要求，则试配下一个满足最小构造直径要求的直径规格，直至选配成功。 4）如果所有纵筋直径优选序列内的规格都不满足要求（用户指定的优选序列不合适或者该边缘构件配筋要求高），程序会自动对墙柱纵筋等级内的所有符合要求的直径规格进行选配。所以一般情况下，很少会有选配不出来纵筋的情况。如果有选配失败的情况，软件将标记为N/A(Not Available，不可用)。 5）如果箍筋无法选配出的情况下，程序会自动逐次增加两根纵筋并重选纵筋直径，直至能选配出箍筋或者纵筋根数达到构造最多根数。 选配出的纵筋自动考虑构造直径要求，纵筋间距要求执行的是参数的默认最大（300mm）和最小（75mm）间距要求，如果工程有特殊需要，用户可以自定设定。 阴影区箍筋的选筋规则 1）在完成纵筋布置后，沿各墙肢和构件外轮廓安排箍筋，再按用户参数中设定的“隔一拉一”（满足无支长度不大于300mm）或者“逐根拉筋” 的要求增补拉筋。统计一道箍筋的总长度； 2）按照配箍率要求，根据箍筋的间距和直径选筋库（间距优先）试配箍筋。如果某规格（间距和直径）确定箍筋率大于设计配筋率且比值小于优选钢筋放大系数上限，则试配成功。如果各规格都不满足要求，则取大于设计配筋率的配筋量最小的规格。 3）如果箍筋选筋库中所有规格都不能大于设计配筋率而未选配工程，程序则自动检查是否是设定了“隔一拉一”，并尝试按照“逐根拉筋” 的要求重新设定拉筋，增加一道箍筋的总长度。重新对箍筋选筋库中所有规格进行试配。 4）如果仍未配出，程序自动逐次增加两根纵筋并重选纵筋直径，直至能选配出箍筋或者纵筋根数达到构造最多根数。所以一般情况下，很少会有选配不出来箍筋的情况。
16G101-1剪力墙归纳
16G101-1剪力墙归纳-标准化文件发布号：（9556-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
一、剪力墙水平钢筋构造 P71 1.1剪力墙水平钢筋节点构造：1个端部无边缘构件的水平钢筋节点做法，2个端部有边缘构件（矩形暗柱、L型暗柱）的水平钢筋节点做法: ①墙端部无暗柱时，水平钢筋应延伸至边缘构件外侧纵筋外侧，搭接10d； ②墙端部有矩形暗柱时，水平钢筋应延伸至边缘构件外侧纵筋内侧，搭接 10d； ③墙端部有L形暗柱时，水平钢筋应延伸至边缘构件外侧纵筋内侧，搭接 10d； 1.2剪力墙水平钢筋上层与下层的交错搭接，搭接长度1.2Lae，接头错开 500mm; 剪力墙水平钢筋转角外侧构造 P71 转角墙外侧水平分布钢筋在转角处布置有三种形式: ①在水平分布钢筋较少一侧搭接，搭接长度为1.2laE，接头错开500mm； ②转角墙两侧水平钢筋数量相同时，应上下间隔，左右隔一搭一方式，搭接长度为1.2laE； ③所有剪力墙外侧水平钢筋全部集中在转角处搭接，搭接长度为1.6 laE；剪力墙内侧水平钢筋做法都相同，延伸至对面剪力墙竖向钢筋内侧，弯锚15d；另：斜交转角墙外侧水平分布钢筋贯通设置，内侧水平钢筋延伸至对面剪力墙竖向钢筋内侧，弯锚15d； 剪力墙水平钢筋转角外侧构造P72 端柱转角墙（矩形边缘构件L形墙）、端柱翼墙（矩形边缘构件T形墙）、端柱端墙（矩形边缘构件一字形墙）、翼墙或斜交翼墙（T形边缘构件T形墙）：外侧水平分布钢筋和内侧水平分布钢筋的做法一样，延伸至对面剪力墙竖向钢筋内侧，弯锚15d； 二、剪力墙竖向钢筋构造 P73、74 剪力墙墙身和剪力墙边缘构件竖向钢筋绑扎连接时连接构造： 剪力墙墙身纵向钢筋，抗震等级为一级、二级且剪力墙位于底部加强区，搭接长度LlE=1.2laE并且接头净距应错开500mm；其他情况的剪力墙纵向钢筋，可以在同一截面连接；剪力墙边缘构件纵向钢筋，任何情况下都接头应错开搭接，搭接长度LlE为按图表查询并且接头净距应错开0.3LlE； （16G101-1与11G101-1相比，剪力墙边缘构件纵向钢筋接头位置在绑扎搭接时（直径Φ≤12mm的钢筋）有明显变化，11G101-1剪力墙边缘构件底部500mm为非连接区域，而16G101-1底部允许接头，采用搭接长度进行连接即可，接头位置错开要求同11G101-1，为0.3LlE。） 剪力墙墙身和剪力墙边缘构件的纵向钢筋焊接连接时（直径Φ≥14mm的钢筋），底部500mm为非连接区，接头净距应错开35d且≥500mm； 剪力墙墙身和剪力墙边缘构件的纵向钢筋机械连接时（房建直径Φ≥22mm的钢筋或市政直径Φ≥25mm），底部500mm为非连接区，接头净距应错开 35d； P73增加了剪力墙身防震缝的构造节点大样图，下部为一个墙身，上板顶处分为二个墙身形成防震缝，设置了构造做法。
剪力墙边缘构件
剪力墙边缘构件 剪力墙边缘构件基本概况： “边缘构件”是11G101图集中暗柱和端柱的统称，分为两大类：构造边缘构件和约束边缘构件。YDZ、YAZ是约束边缘端柱、约束边缘暗柱，均属于约束边缘构件；GDZ、GAZ是构造边缘端柱、构造边缘暗柱，均属于构造边缘构件。这些都是剪力墙结构中特有的，他们的作用都一样，设置在剪力墙的边缘，起到改善受力性能的作用。 剪力墙边缘构件基本类别： 分为构造边缘构件和约束边缘构件。 构造边缘构件有GAZ（构造边缘暗柱）、GDZ（构造边缘端柱）、GYZ（构造边缘翼缘柱）、GJZ（构造边缘转角柱）等。 约束边缘构件有YAZ（约束边缘暗柱）、YDZ（约束边缘端柱）、YYZ（约束边缘翼缘柱）、YJZ（约束边缘转角柱）等。 剪力墙边缘构件区分： 1、从编号上看，构造边缘构件在编号时以字母G打头，如GAZ、GDZ、GYZ、GJZ等，约束边缘构件以Y打头，如YAZ、YDZ、YYZ、YJZ等。 2、从图集上体会，第71-73页可以看出，约束边缘构件比构造边缘构件要”强”一些，主要体现在抗震作用上。所以，约束边缘构件应用在抗震等级较高(如一级)的建筑，构造边缘构件应用在抗震等级较低的建筑。 3、从11G101图集中的配筋情况也可以看出构造边缘构件(如端柱)仅在矩形柱范围内布置纵筋和箍筋，类似于框架柱，当然也不能说构造边
缘端柱一定没有翼缘。约束边缘构件除端部或角部有一个阴影部分外，在阴影部分和墙身之间还有一个”虚线区域”，该区域的特点是加密拉筋或同时加密竖向分布筋。 4、11G101图集引用了GB50011-2010建筑抗震设计规范中关于抗震墙的抗震构造措施，可参考该规范加深理解。
剪力墙约束边缘构件的简便合理配箍
剪力墙约束边缘构件的简便合理配箍 薛军生1 李双琴2 王学娟3 (1.西安鸿发施工图设计审查有限公司 710004 西安 2.陕西省建筑设计研究院有限责任公司 710003 西安 3.陕西通宇置业有限公司) 摘 要:本文根据结构设计规范所给的公式,编制了各种情况下剪力墙约束边缘构件阴影区箍筋所需的最小配置量的表格,设计人员可以从这些表格中方便地求出设计条件下所需的箍筋数量,审查人员可以很方便地核查图纸所配箍筋是否满足规范要求。 关键词:约束边缘构件;合理配筋 引言 在设计和审查剪力墙约束边缘构件的箍筋时,如 何把握好其配筋率,使其既满足规范要求,又能达到 节约的目的,往往是一个颇为麻烦的问题,这主要是 由于墙上开洞的影响,使一字形的暗柱与L形的转角 柱、T形的翼缘柱连在一起或者十分接近,不得不将 其设计成一个构件,有限的若干种标准节点难以涵盖 这种大量不标准的情况。笔者根据规范提供的公式, 编制了一套表格,比较简便地解决了这个问题。 1.公式推导及表格编制 设边缘构件阴影区的配箍率为ρ,墙厚方向箍筋 肢数为n 1 ,墙长方向箍筋排数为n2,墙厚为b w,边缘 构件阴影区长度为L,混凝土保护层厚度为a s ,单肢 箍筋截面积为A svl ,箍筋间距为s,则; ρ=[n1×(b w-2a s)+n2×(L-2a s)]×A sv1 (b w -2a s)×(L-2a s)×s 令ρ为规范规定值,n 1 =1,n2=2、3或4,b w=2a s= b0,L-2a s=x,则可解出: x= b0A sv1 sρ×b0-n2A sv1 此处x为在规定配箍率情况下箍筋间距为s时,墙厚方向箍筋的允许最大肢距,此最大肢距为两个边肢间的总长度除以肢数所得的平均值,见图 1:
剪力墙如何根据SATWE计算结果正确配筋
剪力墙如何根据S A T W E 计算结果正确配筋 LG GROUP system office room 【LGA16H-LGYY-LGUA8Q8-LGA162】
剪力墙如何根据SATWE计算结果配 筋 假设此楼层为构造边缘构件，剪力墙厚度为200， 剪力墙显示“0” 水平钢筋：是指Swh范围内的水平分布筋面积（cm2），Swh范围指的就是Satwe参数中的墙水平分布筋间距，是指的双侧的，先换算成1米内的配筋值，再来配，比如你输 入的间距是200mm，计算结果是，那就用*100（乘以100是为了把cm2转换为mm2）*1000/200=400mm2再除以2就是200mm2再查板配筋表就可以了所以配8@200面积 250>200满足要求了！（剪力墙厚度为200，直径8间距200配筋率=2*(200*200)=%，最小配筋率为排数*钢筋面积/墙厚度*钢筋间距）。 竖向钢筋：计算过程%=500mm2，同样是指双侧，除以2就是250mm2，Φ8@200(面积251mm2)足够。 Satwe参数中的竖向配筋率是可根据工程需要调整的，当边缘构件配筋过大时，可提高竖向配筋率。 剪力墙边缘构件中的纵向钢筋间距应该和箍筋（拉筋）的选用综合考虑 一般情况下，墙的钢筋为构造钢筋，不过在屋面层短墙在大偏心受压下有时配筋很大墙竖向分布筋配筋率%进行计算是不对的。应该填%(或者%)。如果填了%，实际配了%， 则造成边缘构件主筋配筋偏小。墙竖向分布筋按你输入配筋率,水平配筋按你输入的钢筋间距根据计算结果选筋。 规范规定的：剪力墙竖向和水平分布钢筋的配筋率，一、二、三级时均不应小于％，四级和非抗震设计时均不应小于％，此处的“配筋率”为水平截面全截面的配筋率，以200mm厚剪力墙为例，每米的配筋面积为：%x200x1000=500mm2，双排筋，再除以2，每侧配筋面积为250mm2，查配筋表，φ8@200配筋面积为251mm2，刚好满足配筋率要求。
底部加强区约束边缘构件
