透层,封层施工工艺

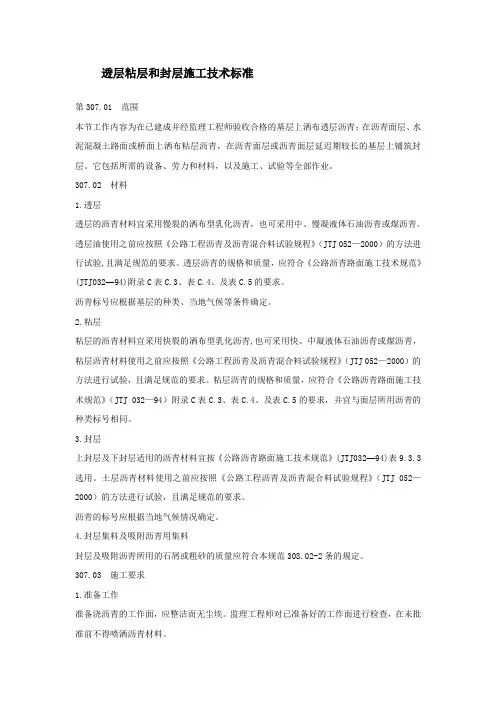

透层粘层和封层施工技术标准
透层粘层和封层施工技术标准第307.01 范围本节工作内容为在已建成并经监理工程师验收合格的基层上洒布透层沥青；在沥青面层、水泥混凝土路面或桥面上洒布粘层沥青，在沥青面层或沥青面层延迟期较长的基层上铺筑封层。
它包括所需的设备、劳力和材料，以及施工、试验等全部作业。
307.02 材料1.透层透层的沥青材料宜采用慢裂的洒布型乳化沥青，也可采用中、慢凝液体石油沥青或煤沥青。
透层油使用之前应按照《公路工程沥青及沥青混合料试验规程》（JTJ 052—2000）的方法进行试验,且满足规范的要求。
透层沥青的规格和质量，应符合《公路沥青路面施工技术规范》(JTJ032—94)附录C表C.3、表C.4、及表C.5的要求。
沥青标号应根据基层的种类、当地气候等条件确定。
2.粘层粘层的沥青材料宜采用快裂的洒布型乳化沥青,也可采用快、中凝液体石油沥青或煤沥青，粘层沥青材料使用之前应按照《公路工程沥青及沥青混合料试验规程》（JTJ 052—2000）的方法进行试验，且满足规范的要求。
粘层沥青的规格和质量，应符合《公路沥青路面施工技术规范》（JTJ 032—94）附录C表C.3、表C.4、及表C.5的要求，并宜与面层所用沥青的种类标号相同。
3.封层上封层及下封层适用的沥青材料宜按《公路沥青路面施工技术规范》(JTJ032—94)表9.3.3选用。
土层沥青材料使用之前应按照《公路工程沥青及沥青混合料试验规程》（JTJ 052—2000）的方法进行试验，且满足规范的要求。
沥青的标号应根据当地气候情况确定。
4.封层集料及吸附沥青用集料封层及吸附沥青所用的石屑或粗砂的质量应符合本规范308.02-2条的规定。
307.03 施工要求1.准备工作准备浇沥青的工作面，应整洁而无尘埃。
监理工程师对已准备好的工作面进行检查，在未批准前不得喷洒沥青材料。
2.气候条件洒布沥青材料的气温不应低于10℃，风速适度。
浓雾或下雨不应施工。
3.喷洒温度液体石油沥青和乳化沥青在正常温度下洒布，如气温较低，稠度较大的可适当加热。
路面透层、封层、黏层施工 稀浆封层施工工艺
下承层准备
施工放样
备料
封层机就位
早期养护
找平
图5-9 稀浆封层施工工艺流程
摊铺
1 下承层准备
➢ 铺设上封层的下卧层 必须彻底清扫干净
车辙
坑槽
➢ 车辙、坑槽、裂缝进行处理或挖补。
裂缝
灌缝
➢ 原路面宽度大于5mm的裂缝应进行灌缝处理。
➢ 原路面深的车辙（如车辙 深超过10mm）应事先进行 填补。原路面的拥包等隆 起型病害应进行处理。
➢ 原路面必须有足够的结构强度。原路面整体结构强度不足的，不应 采用稀浆封层罩面；原路面局部结构强度不足的，必须根据具体情 况选择合适的方法进行补强。
➢ 原路面为沥青路面时，一般不需喷洒粘层油。 ➢ 原路面为非沥青路面，宜预先喷洒粘层油。 ➢ 用于半刚性基层沥青路面的下封层时，应先在半刚性基层上喷洒透
行车碾压的位置时，或者为了满足某些特殊需要，可使用6t～10t轮胎压路 机对已破乳并初步成型的稀浆混合料进行碾压。 ➢ 稀浆封层用于下封层时，宜使用6t～10t轮胎压路机对已破乳并初步成型的 稀浆混合料进行碾压，使混合料具有更好的封水作用。 ➢ 稀浆封层能够满足开放交通的要求后应尽快开放交通。
介绍了稀浆封层施工工艺流程，主要包括下承层准备、施工 放样、备料、封层机就位、摊铺、找平、成型养护等。
层油。
➢ 铺筑试验段：稀浆封层正式施工前，应选择合适路段摊铺试验段。试验 段长度不小于200m。当工程量较小或工期较短时，可将第一天的施工段 作为试验段。通过试验段的摊铺，确定施工工艺。根据试验段的摊铺情 况，在设计配合比的基础上做小范围调整，确定施工配合比。
➢ 通过试验段得出的施工配合比和确定的施工工艺经监理或业主认可后， 作为正式施工依据，施工过程中不允许随意更改，必须更改时，应得到 监理或业主的认可。
粘层、透层、封层施工
粘层、透层、封层施工（一）、粘层粘层施工工艺流程为：施工准备→粘层油加工→粘层油洒布→交通管制1。
施工准备A、先人工用扫帚清扫，最后用森林吹风机彻底清除下面层表面杂物及灰尘，保证表面无杂物，无活动松散粒料，检测空洞要清除松散料；对表面的泥土、砂浆等局部污染物拟采用清刷机清洁、人工以及水车冲洗配合，待表面完全干燥后再进行粘层施工。
B、检查施工机械状态，对沥青洒布车油管、喷嘴进行检查疏通。
2、粘层油加工本合同段采用乳化沥青已经过试验室检测合格，并经监理工程师批复后，才用于施工。
3、粘层油洒布将装好料且自身带有导热油加热系统和自动控制洒布量的智能型沥青洒布车开至施工起点，调整洒布车的喷嘴开始喷粘层沥青,洒布必须成雾状,洒布过程中设专人指挥车辆,保持均匀洒布、不流淌，且保持洒布的连续性，局部洒不到的部位采用人工辅助(用扫帚）方法。
洒布温度控制在50℃以上，根据试喷结果来选择适宜的喷嘴、喷洒速度和洒布量。
喷洒时沿路基纵向均匀喷洒，先喷洒靠近中央分隔带的一个车道,由内向外，一个车道接着一个车道喷洒，最大洒布宽度不超过6。
2m,两幅重叠10－20cm。
4、喷洒粘层油后严禁车辆通行，待乳化沥青破乳，水份蒸发完成（天气晴好的条件下养生1小时后可进行下道工序施工）后紧跟铺筑中面层，确保粘层不受污染.（二）、透层1、透层沥青宜紧接着基层施工完毕后浇洒。
洒布透层前,路面应清扫干净,应采取防止污染立缘石、平石及人工构造物的措施。
2、洒布的透层沥青应渗透入基层5mm以上，不应在表面流淌,并不得形成油膜，渗透深度应通过试洒确认。
3、如遇大风或即将降雨时不得浇洒透层沥青。
４、气温低于10℃时，不宜浇洒透层沥青。
５、应按设计的沥青用量一次浇洒均匀,当有遗漏时，应用人工补洒.６、浇洒透层沥青后,严禁车辆、行人通过。
７、在铺筑下封层前，当局部地方有多余的透层沥青未渗入基层时，应予清除。
８、透层洒布后应尽早铺筑沥青面层。
当用稀释沥青作透层时，洒布后应待其充分渗透后方可铺筑下封层，其时间间隔不宜少于24小时以上。
透层、下封层施工组织设计
透层、下封层施工组织设计引言概述：透层和下封层是建筑施工中常见的两个工序，它们在建筑结构的保温、防水和耐久性方面起着重要作用。
本文将详细介绍透层和下封层的施工组织设计，包括施工流程、施工方法和施工注意事项等。
一、透层施工组织设计1.1 施工流程透层施工的流程主要包括以下几个步骤：1.1.1 准备工作：包括施工材料准备、施工设备调试和现场环境清理等。
1.1.2 基层处理：对基层进行清理、修补和处理，确保基层平整、牢固。
1.1.3 材料施工：根据设计要求，选择透层材料进行施工，包括刮涂、喷涂或涂刷等方法。
1.1.4 干燥养护：透层施工完成后，需要进行充分的干燥养护，以确保透层的性能和效果。
1.2 施工方法透层的施工方法可以根据具体情况选择，常见的方法包括：1.2.1 刮涂法：适用于透层材料较稠密的情况，通过刮涂的方式将材料均匀地涂抹在基层上。
1.2.2 喷涂法：适用于透层材料较稀薄的情况，通过喷涂的方式将材料均匀地喷洒在基层上。
涂刷在基层上。
1.3 施工注意事项在透层施工过程中，需要注意以下几点：1.3.1 施工环境：确保施工环境干燥、无风、无雨，以免影响透层材料的粘结效果。
1.3.2 施工材料：选择符合设计要求的透层材料，确保其质量和性能符合要求。
1.3.3 施工工艺：按照施工规范和要求，采用正确的施工方法和工艺，确保透层施工质量。
二、下封层施工组织设计2.1 施工流程下封层施工的流程主要包括以下几个步骤：2.1.1 准备工作：包括施工材料准备、施工设备调试和现场环境清理等。
2.1.2 基层处理：对基层进行清理、修补和处理，确保基层平整、牢固。
2.1.3 材料施工：根据设计要求，选择下封层材料进行施工，包括刮涂、喷涂或涂刷等方法。
2.1.4 干燥养护：下封层施工完成后，需要进行充分的干燥养护，以确保下封层的性能和效果。
2.2 施工方法下封层的施工方法可以根据具体情况选择，常见的方法包括：地涂抹在基层上。
路面透层、封层、黏层施工 透层施工工艺
图5-3 机械吹扫和人工清除
图5-4 高压水冲洗
➢ 清扫完成后要进行表 面裂缝清查，对出现 裂缝的，为了防止反 射到面层，必须对裂 缝进行技术处理。
➢ 处理措施可以采用沥 青灌缝后，喷洒沥青 铺贴聚酯玻纤布方法 处理。如下图5-图5-7所示。
现场喷洒透层油视频 图5-7 智能型沥青洒布车喷洒透层油
6 养生
➢ 透层油洒布后的养生时间根据透层油品种和气候条件确定，确保乳化沥 青渗透且水分蒸发。
➢ 养生期间进行严格的交通管制，严禁车辆通行。
介绍了透层施工工艺流程，主要包括施工准备、施工测量放 样、机械设备选择、透层油加工、运输及储存、施工喷洒、养 生等内容。
机械、 设备 选择
透层 油加 工、 运输 及储 存
施工 喷洒
养生
透层施工工艺流程
1 施工准备
施工 准备
下承层检测 表面处理
下承层检测
➢ 在透层施工前要进行基层检测，质量要求合格。
密度检测
压实度检测
表面处理
➢ 透层施工前必须对基层表面进行清扫，首先用自行式强力清扫车进 行全面清扫，然后由人工采用竹帚进行全面清扫，再用森林灭火器 将浮灰吹净，必要时用高压水冲洗，使表层集料大颗粒部分外露。
图5-5 基层表面裂缝处理
2 施工测量放样
➢ 在保证高程、横坡、平整度的情况下，透层施工放样宽度应在面层宽 度上每边加宽15cm。
3 机械、设备选择
➢ 喷洒宜选用智能型沥青洒布车，见图5-6所示。
洒布衡定、均 匀； 喷嘴选用交叉 喷洒型，避免 出现化白带。
4 透层油加工、运输及储存
透层油加工、运输 及储存

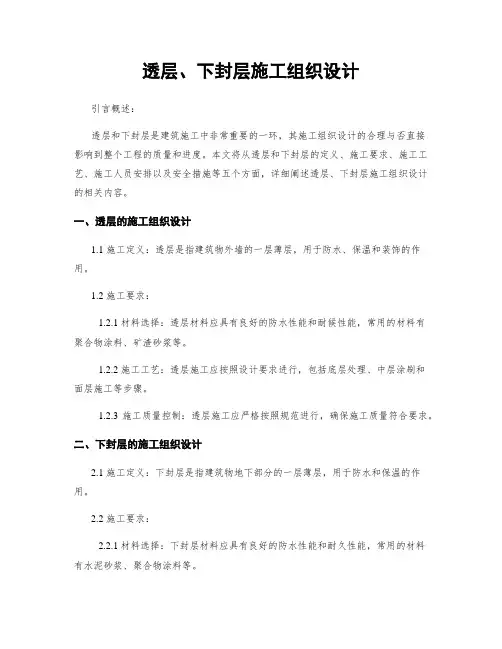

透层、下封层施工组织设计
透层、下封层施工组织设计引言概述：透层和下封层是建筑施工中非常重要的一环，其施工组织设计的合理与否直接影响到整个工程的质量和进度。
本文将从透层和下封层的定义、施工要求、施工工艺、施工人员安排以及安全措施等五个方面，详细阐述透层、下封层施工组织设计的相关内容。
一、透层的施工组织设计1.1 施工定义：透层是指建筑物外墙的一层薄层，用于防水、保温和装饰的作用。
1.2 施工要求：1.2.1 材料选择：透层材料应具有良好的防水性能和耐候性能，常用的材料有聚合物涂料、矿渣砂浆等。
1.2.2 施工工艺：透层施工应按照设计要求进行，包括底层处理、中层涂刷和面层施工等步骤。
1.2.3 施工质量控制：透层施工应严格按照规范进行，确保施工质量符合要求。
二、下封层的施工组织设计2.1 施工定义：下封层是指建筑物地下部分的一层薄层，用于防水和保温的作用。
2.2 施工要求：2.2.1 材料选择：下封层材料应具有良好的防水性能和耐久性能，常用的材料有水泥砂浆、聚合物涂料等。
2.2.2 施工工艺：下封层施工应按照设计要求进行，包括底层处理、中层涂刷和面层施工等步骤。
2.2.3 施工质量控制：下封层施工应严格按照规范进行，确保施工质量符合要求。
三、施工工艺的选择3.1 透层施工工艺：3.1.1 传统工艺：采用刮涂法，即先进行底层处理，然后刷涂中层和面层。
3.1.2 新型工艺：采用喷涂法，即通过喷涂设备将透层材料均匀喷涂在墙面上。
3.2 下封层施工工艺：3.2.1 传统工艺：采用涂刷法，即先进行底层处理，然后涂刷中层和面层。
3.2.2 新型工艺：采用喷涂法，即通过喷涂设备将下封层材料均匀喷涂在地下墙面上。
四、施工人员安排4.1 透层施工人员安排：4.1.1 施工队长：负责组织施工队伍，安排施工任务。
4.1.2 施工工人：负责具体施工工作，包括底层处理、涂刷和施工质量控制等。
4.2 下封层施工人员安排：4.2.1 施工队长：负责组织施工队伍，安排施工任务。
路面透层-封层及粘层施工方案
路面透层-封层及粘层施工方案为了确保路面的平整、耐用和防水效果，路面施工中的透层、封层和粘层起着至关重要的作用。
本文将针对这三部分进行详细的施工方案介绍。
透层施工方案材料准备•透层材料：一般采用优质沥青混凝土作为透层材料。
•设备准备：沥青搅拌机、摊铺机、压路机等。
施工流程1.确定施工区域，清理路面杂物、确保路面平整。
2.预先调配好沥青混凝土材料。
3.利用摊铺机将沥青混凝土均匀铺设在路面上。
4.使用压路机对沥青混凝土进行压实，确保透层的均匀性和密实性。
5.检查施工质量，确保透层符合要求。
封层施工方案材料准备•封层材料：常见的封层材料有沥青封层和沥青混凝土封层两种选择。
•设备准备：沥青封层专用机械、热镀锥形粘附砂浆设备等。
施工流程1.清理路面，确保路面干燥清洁。
2.预热封层沥青材料，以确保施工效果。
3.将封层材料通过机械设备均匀铺设在透层之上。
4.使用热镀锥形粘附砂浆设备对封层进行加热压实，以增加封层的附着力和密实性。
5.对封层进行表面养护，确保封层质量。
粘层施工方案材料准备•粘层材料：通常采用树脂混凝土作为粘层材料。
•设备准备：喷涂设备、滚筒等。
施工流程1.确保路面清洁干燥，清理封层表面杂物。
2.预先调配好树脂混凝土粘层材料。
3.通过喷涂设备或滚筒将粘层材料均匀涂覆在封层表面。
4.对粘层进行压实，确保粘层的平整性和附着力。
5.等待粘层完全干燥后，进行最后的施工检查，确保粘层质量符合要求。
通过以上施工方案的执行，可以确保路面的透层、封层和粘层施工质量，提高路面的耐久性和防水效果，从而延长路面的使用寿命，提高路面的安全性和舒适性。
透层、封层、粘层施工方案
透层、封层、粘层施工方案范本一：透层施工方案一：施工前准备1.1 确定透层材料种类及规格1.2 检查基层质量，保证基层平整、牢固1.3 清理基层，除去油污、灰尘等杂物1.4 确定透层施工时间，合理安排施工人员和设备二：透层施工工艺2.1 打底处理：根据基层情况选择合适的打底材料进行处理2.2 透层材料的配制：按照材料说明书的要求，准确地配制透层材料2.3 施工方法：根据透层材料的不同特性，选择合适的施工方法，如刮涂、喷涂等2.4 施工要求：保持透层均匀、平整，避免出现空鼓、开裂等问题2.5 施工环境要求：保证施工环境干燥、通风良好，避免透层受潮、影响固化效果三：透层施工注意事项3.1 透层材料的保存：严格按照材料要求进行保存，避免透层材料变质3.2 施工过程中的保护措施：施工过程中要加强对周边环境和设备的保护，避免透层材料对其他物品造成损害3.3 质量验收标准：根据透层施工要求，制定相应的质量验收标准，确保透层工程质量四：透层施工方案附件附件一：透层材料种类及规格表附件二：透层施工工艺步骤示意图五：法律名词及注释1. 透层：指在基层上进行的一层材料，用于增加抗渗、抗裂等功能。
2. 施工前准备：进行施工前的准备工作，包括选择材料、处理基层、安排施工人员等。
3. 打底处理：在基层上进行底涂处理，用于增强透层与基层的粘接力和整体稳定性。
4. 施工方法：根据透层材料的性质选择合适的施工方法，如刮涂、喷涂等。
5. 施工环境要求：保证施工环境干燥、通风良好，有效地影响透层的固化效果和施工质量。
范本二：封层施工方案一：施工前准备1.1 确定封层材料种类及规格1.2 检查基层质量，保证基层平整、牢固1.3 清理基层，除去油污、灰尘等杂物1.4 确定封层施工时间，合理安排施工人员和设备二：封层施工工艺2.1 打底处理：根据基层情况选择合适的打底材料进行处理2.2 封层材料的配制：按照材料说明书的要求，准确地配制封层材料2.3 施工方法：根据封层材料的不同特性，选择合适的施工方法，如刮涂、喷涂等2.4 施工要求：保持封层均匀、平整，避免出现空鼓、开裂等问题2.5 施工环境要求：保证施工环境干燥、通风良好，避免封层受潮、影响固化效果三：封层施工注意事项3.1 封层材料的保存：严格按照材料要求进行保存，避免封层材料变质3.2 施工过程中的保护措施：施工过程中要加强对周边环境和设备的保护，避免封层材料对其他物品造成损害3.3 质量验收标准：根据封层施工要求，制定相应的质量验收标准，确保封层工程质量四：封层施工方案附件附件一：封层材料种类及规格表附件二：封层施工工艺步骤示意图五：法律名词及注释1. 封层：指在已有层面上进行的一层材料，用于增加保护、美观等功能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（一）透层
1．施工工艺
（1）用于半刚性基层的透层油宜紧接在基层碾压成型后表面稍变干燥，但尚未硬化的情况下喷撒。
如果基层表面过湿，在喷撒透层油后就会在基层表面形成一层水隔膜，阻碍沥青的渗透，在水分蒸发后，喷撒沥青形成一层沥青油皮，起不到粘结基层与面层的作用；如果基层表面过于干燥，表面的灰尘很难清扫干净，喷撒透层油后就会产生起皮现象。
在无结合料粒料基层上撒布透层油时，宜在铺筑沥青层前1 d-2 d撒布。
（2）在喷撒透层油前，基层的平整度必须满足施工技术规范要求，如有局部不合格的地方，要指派专人对不合格的路段进行处理，而且要安排工人对要撒布的路段提前清扫干．净，以确保透层沥青能够渗透足够的深度。
’（3）在撒布透层油前，还应将路缘石及人工构造物用薄膜或彩条布覆盖，以防污染。
（4）透层沥青撒布应采用沥青撒布车喷撒，以保证其均匀性和连续性，局部喷撒不均匀时宜改用手工沥青撒布机喷撒。
撒布设备的喷嘴应适用沥青的稠度，确保能成雾状，与撒油管呈15。
～25。
的夹角，撒油管的高度应使同一地点接受2个～3个喷撒嘴喷撒的沥青，喷撒的透层沥青不应在基层表面流淌或形成油膜，并不得出现花白条。
（5）透层油撒布后的养生时间随透层油的品种和气候条件可由试验确定，以确保液体沥青中的稀释剂全部挥发、乳化沥青充分破乳、水分蒸发、透层油渗透到基层的深度符合规范要求。
2．质量控制
（1）乳化沥青必须经过检验合格后方可使用。
（2）乳化沥青每次撒布完后，都要对输油管道、喷嘴等进行清洗，保障管路畅通，防止下次喷撒时管道堵塞或喷撒不均匀。
（3）经试撒布确定的撒布车行走速度不得随意更改，以保证喷撒均匀及撒布量符合规范
要求。
（4）对撒布车无法喷撒的局部路段，经监理工程师同意后采用人工撒布。
（5）试验人员定期对沥青稠度及撒布量进行检测，保证施工质量。
（6）撒布车起步及停止的地方，往往是沥青撒布过多或不足的地方，应及时派人进行清除多余沥青或补撒不足处沥青。
（7）透层成型后应尽早铺筑下封层及沥青面层，以防止工程车辆损坏透层。
8)如遇大风或即将降雨、气温低于10℃时不得施工。
（二）下封层
1．施工工艺
（1）下封层施工前应对表面不平整或表面有坑槽的基层进行处理，防止在低洼处沥青用量过大，形成软层。
（2）下封层施工必须采用沥青撒布车和集料撒布机联合作业。
（3）沥青的喷撒量应按试验段确定的数量严格控制，做到均匀喷撒，不得出现花白点。
（4）热沥青喷撒后，应立即撒布石料。
采用改性乳化沥青时，待充分破乳、水分蒸发后撒布石料。
石料应撒布均匀，覆盖率控制在60％～80％，局部采用人工辅助方法不使骨料上下重叠，使石料均匀撒布于封层沥青表面。
（5）石料撒布完后用轻型轮胎压路机紧跟碾压，使封层材料与基层紧密连接，局部露黑处发生粘轮时，应补撒少量集料。
（6）在铺筑沥青路面下面层前，应将浮动的集料扫除，下封层应在下面层施工前1 d-2 d施工，施工完成后应封闭交通，注意对下封层的保护，如急需通车，待乳液破乳、水分蒸发、干燥成型后方可开放交通，但车速应控制在20 kra ／h以内。
2．质量控制
（1）沥青结合料的技术要求应满足相应规范规定的要求。
（2）封层所用的石料应坚硬、洁净、干燥、无风化和无杂质。
（3）施工前必须检查各种材料的质量。
（4）施工前应铺筑试验段以确定各项参数。
（5）试验人员定期对沥青稠度及撒布量进行检测，保证施工质量。
（6）撒布车起步及停止的地方，往往是沥青撒布过多或不足的地方，应及时派人进行清除（7）封层施工后尽早铺筑面层。
（8）封层宜选择在干燥和炎热的季节施工，并在最高温度低于15℃时期到来之前半个月及雨季到来之前结束。
