电视摄像机是将光像转换成电信号的光电转换设备，无论在广播电视系统中还是在教育电视的系统中它都是最主要的信号源。
因此摄像机的性能优劣也就决定了电视图像质量的优劣。
可以说，电视摄像机的发展历史实际上就是性能不断提高、功能的不断完善、体积和重量不断减小的历史。
一. 彩色摄像机的基本原理
我们知道，自然界中绝大部分彩色都可以通过红、绿、蓝三个基色光的不同比例混合来获得，这就是三基色原理。
那么彩色摄像机就是根据这一原理首先将被摄景物中分出相对应的红、绿、蓝三种基色光，这种系统称为分色系统。
图3—1所示为目前较常用的分色棱镜系统。
图3—1
经过分色棱镜后的三个基色光分别被三个摄像管摄取，得到三个基色图像的电信号。
然后将这三个电信号分别经过放大处理之后，送入编码口。
编码口将三个基色信号编成一个亮度信号和两个色差信号。
并按某一种电视制式的标准将信号组合成一个彩色电视信号输出。
如图3—2是三管（三片）式彩色摄像机的基本原理方框图。
图3—2
可见，这种彩色摄像的方式实质上就是先将彩色光像分解，再进行光电转换，然后处理的过程。
那么，根据对彩色光像分解的方式不
同，长生了不同类型的彩色摄像机。
它们是：
由于单管式（单片式）只有一只摄像机元件，它们不能像按顺序依次取出的时间分离方式。
因此采用将三基色光像按顺序依次取出的时间分离方式。
单管（单片）式彩色摄像机主要在家用摄像机上应用。
二. 彩色摄像机的基本组成。
不同用途的电视摄像机虽然在外观上相差很大，但其构成却大同小异，主要由镜头、机身和寻象器三大部分组成，此外对便携式摄像机还有话筒、电池盒等，如图3—3所示。
图3—3
由于教育电视近年来多采用便携式彩色摄录一体机，所以后面举例都以便携式为主。
1.镜头
镜头是由许多光学玻璃镜片、镜头和多个伺副服电机等部分组成的光学装置，如图3—4。
图3—4
2．机身
机身是摄像机的主体部分，机身内部包括有分光系统、摄像器件、视频信号处理电路、编码器以及各种自动调整和控制电路等等。
对于摄录一体机来说，机身的大部分是录像机的部分，并且可以自由拆卸。
如图3—5。
3. 寻象器
寻象器实质上是摄像机的“取景框”，它是摄像师聚焦和选景构图必不可少的部件。
摄像机的寻象器完全不同于照相机的取景器，照相机的取景器一般只是纯光学件，而寻象器却是一只小小的监视器，因而它被称为“电子寻象器”。
便携式摄像机的寻象器屏幕较小，一般1.5英寸；演播室摄像机的寻象器则较大，一般在5英寸左右，固定在机身顶部。
如图3—6。
第二章 数字彩色电视摄像机
自动调整功能包括：自动白/黑平衡、自动光圈、自动 黑斑补偿、自动白斑补偿、自动拐点、全自动调整等。
自诊断功能包括：电池告警、磁带告警、低亮度指示 及故障告警指示等。
§1.数字彩色电视摄像机的组成
一、数字彩色电视摄像机的组成 9.彩条信号发生器
摄像机内设置有彩条信号发生器，用以产生彩条图像 的三基色信号，它受面板上的摄像/彩条（CAM/BAR） 开关控制。彩条信号可代替摄像信号送入编码器，用于编 码器的调节。
§1.数字彩色电视摄像机的组成
一、数字彩色电视摄像机的组成 7.声音信号系统 话筒输入接口； 声音信号放大器和电平调节电路； 声音信号输出接口； 供摄像人员与控制单元通话联系用的对话系统； 用于录像机的监听系统等。
§1.数字彩色电视摄像机的组成
一、数字彩色电视摄像机的组成 8.自动控制系统
编号
光源色温 （K）
1 3200（空孔）
2 4800
3
4800＋ 1/4ND
4 6800
5
6800＋ 1/4ND
透光率％
100
100
25
100
25
相关光源
室内
中午太阳光 中午强太阳光 厚云阴天 一般阴天
§1.数字彩色电视摄像机的组成
一、数字彩色电视摄像机的组成 2.滤色片
（2）中性滤光膜 表中“＋1/4ND”表示在色温校色片上还镀有一层透过 率为25%的中性滤光膜，它可以使所有波长的光的透过率 都降低到25%，目的是在使用它时可以增大镜头的光圈， 以达到在某些场合需要减小景深的艺术效果。
即当摄像机输出的视频信号与其他视频信号进行特技 混合等处理时，两个信号的行同步、场同步、P脉冲和色 度副载波的频率和相位都必须一致。
彩色电视摄像机
2023-11-11•彩色电视摄像机概述•彩色电视摄像机的技术参数•彩色电视摄像机的操作与使用•彩色电视摄像机的维护与保养•彩色电视摄像机的常见故障及排除方法目•彩色电视摄像机的应用与发展趋势录01彩色电视摄像机概述彩色电视摄像机是一种用于拍摄和记录彩色图像的电视设备。
它通常由摄像镜头、摄像管或CCD传感器、视频处理电路和存储介质等组成。
彩色电视摄像机是电视制作、广播、媒体传播等领域中非常重要的图像采集工具，也广泛应用于教育、娱乐、家庭等场合。
彩色电视摄像机的定义彩色电视摄像机的工作原理彩色电视摄像机的历史可以追溯到20世纪50年代，当时人们开始研究和发展这种设备。
第一台商业成功的彩色电视摄像机出现在20世纪60年代，它采用了三管彩色摄像管技术，具有较高的色彩还原度和清晰度。
随着技术的不断发展，彩色电视摄像机逐渐向数字化、小型化、便携化方向发展。
现代的彩色电视摄像机已经广泛采用CCD或CMOS传感器，具有更高的图像质量和更稳定的性能。
彩色电视摄像机的历史与发展02彩色电视摄像机的技术参数高分辨率低分辨率分辨率高灵敏度低灵敏度灵敏度信噪比高信噪比高信噪比的彩色电视摄像机能够有效地降低噪音干扰，提高了图像的清晰度和质量。
低信噪比低信噪比的彩色电视摄像机容易受到噪音干扰，图像质量较差。
低失真的彩色电视摄像机拍摄出的图像与实际场景较为接近，提高了观看的舒适度和效果。
高失真高失真的彩色电视摄像机拍摄出的图像与实际场景存在较大的差异，影响了观看体验。
低失真图像失真VS03彩色电视摄像机的操作与使用摄像机的启动与关闭启动关闭010203拍摄高质量的图像使用三脚架注意光线条件选择合适的拍摄模式04彩色电视摄像机的维护与保养清洁摄像机外壳清洁光学镜头检查电源和电缆安全存放摄像机020305彩色电视摄像机的常见故障及排除方法图像模糊不清聚焦不良检查图像稳定器是否正常工作，需要更换的话及时更换。
图像稳定不良摄像机抖动1颜色失真23重新调整白平衡，选择合适的白平衡模式以适应不同光线环境。

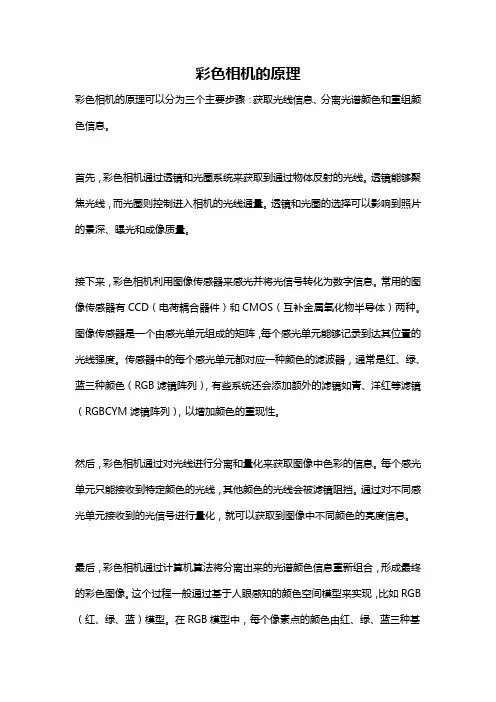

彩色相机原理
彩色相机原理彩色相机是一种能够捕捉和记录彩色图像的设备。
它是基于光学、电子和图像处理技术的结合，通过适当的光学和电子组件来实现对彩色图像的捕捉和处理。
彩色相机的原理主要包括光学成像、图像传感器和图像处理三个方面。
光学成像是彩色相机原理的基础。
光学系统包括镜头和光圈，它们负责控制光线的进入和聚焦。
镜头通过不同的镜片组合和光圈的调节，使得不同波长的光线能够准确地聚焦在图像传感器上。
不同波长的光线经过透镜折射的规律不同，因此通过调节镜头和光圈，可以实现对不同颜色的光线的分离和调节，从而实现对彩色图像的捕捉。
图像传感器是彩色相机实现彩色图像捕捉的核心部件。
图像传感器通常采用CCD（电荷耦合器件）或CMOS（互补金属氧化物半导体）技术。
当光线通过镜头进入图像传感器时，不同波长的光线会在传感器上产生不同的电信号。
图像传感器会根据光线的电信号强度和波长来判断不同的颜色，并将其转化为数字信号。
这些数字信号最终会被传输到图像处理器进行处理。
图像处理是彩色相机原理中至关重要的一环。
图像处理器会对从图像传感器获取的数字信号进行一系列的处理操作，如白平衡校正、色彩校正、对比度调节等，以获取最终的彩色图像。
白平衡校正是为了保证不同光源下的颜色能够准确还原，色彩校正则是为了使得图像的颜色更加鲜艳和真实。
此外，图像处理器还可以对图像进行降噪、锐化和增强等处理，以提高图像的质量和细节。
彩色相机基于光学、电子和图像处理技术，通过光学成像、图像传感器和图像处理三个方面的工作，实现对彩色图像的捕捉和处理。
通过合理的光学设计、高质量的图像传感器和强大的图像处理算法，彩色相机能够准确地还原真实世界的色彩，满足人们对彩色图像的需求。
随着科技的发展和创新，彩色相机的原理和性能也在不断提升，为人们提供了更加美丽、丰富的视觉体验。

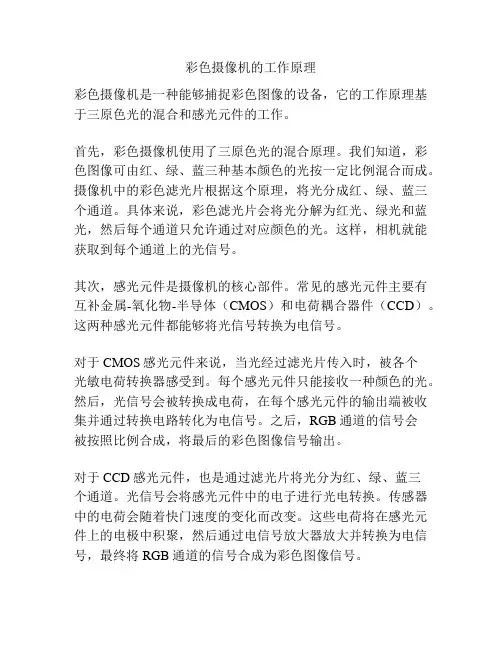

彩色摄像机工作原理[1]

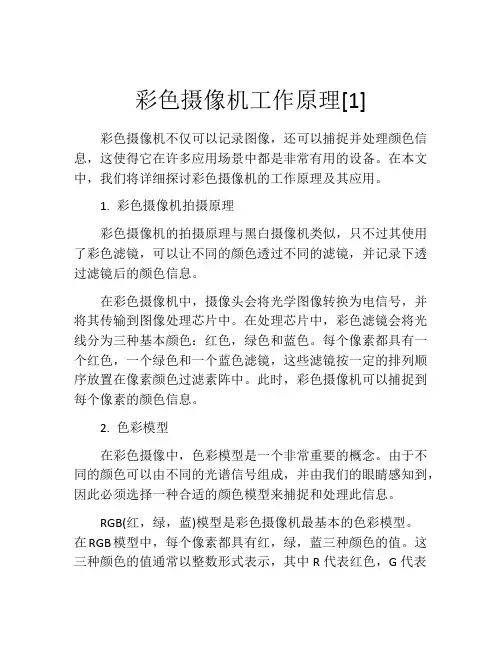

![彩色摄像机工作原理[1]](https://360docs-1393072327.cos.ap-beijing.myqcloud.com/d37a6af64128915f804d2b160b4e767f5acf8024.webp)
