基坑明沟排水施工方案
基坑明沟排水施工方案1. 引言基坑明沟排水施工是在土方开挖过程中，为了排除基坑内的积水，保证作业现场的安全和施工进度，而进行的工程措施。
本文档将介绍基坑明沟排水施工方案，包括施工准备工作、施工过程和注意事项等内容。
2. 施工准备工作在进行基坑明沟排水施工之前，需要进行以下准备工作：2.1 确定施工班组和责任人根据施工计划，确定参与基坑明沟排水施工的班组和负责人，明确各自的职责和任务。
2.2 准备施工材料和设备根据施工设计要求，准备好所需的排水管道、水泵、水泵管道等施工材料和设备。
2.3 制定施工方案和措施根据实际情况，制定基坑明沟排水施工方案和相应的施工措施，确保施工过程安全可靠。
3. 施工过程基坑明沟排水施工包括以下步骤：3.1 土方开挖根据基坑设计要求，进行土方开挖工作。
开挖过程中要注意保持坡度稳定，防止坡体滑动或坍塌。
3.2 安装排水管道在基坑底部设置排水沟，将排水管道沿着基坑边界布置。
排水沟宽度和深度应根据排水量和土壤水分含量来确定。
3.3 安装水泵和水泵管道根据施工现场情况，选择合适的水泵和水泵管道进行安装。
水泵的安装位置应根据基坑地势和排水需要合理确定。
3.4 进行排水试验安装完排水管道和水泵后，进行排水试验，检查排水系统的功能是否正常，确保能够有效排除基坑内的积水。
3.5 监控排水效果在施工过程中，持续监控基坑明沟排水系统的工作情况。
及时发现并处理排水管道堵塞、水泵故障等问题，确保排水畅通。
4. 注意事项在进行基坑明沟排水施工过程中，需要注意以下事项：4.1 安全防护施工人员需佩戴好安全帽、安全鞋等个人防护装备，并遵守安全操作规程，确保施工过程安全。
4.2 施工环境保护施工过程中要注意保护周边环境，防止土壤、水泥浆等材料污染环境或影响附近居民。
4.3 排水管道维护定期进行排水管道清理和维护，防止管道堵塞，影响排水效果。
4.4 施工现场管理对施工现场进行定期巡视，确保施工过程符合施工方案和安全要求。
水利工程基坑明沟排水方案
水利工程基坑明沟排水方案一、工程背景介绍水利工程基坑明沟排水是指在水利工程建设过程中，为了排除工地内积水，维持施工环境干燥，保证施工质量，必须对基坑内的水进行排除的工程。
在基坑开挖的过程中，由于地下水位高、雨水倾泻或渗漏等原因，造成基坑内出现积水。
如果不及时排水，将影响施工的顺利进行，甚至会对基坑支护结构造成危害，给施工和人员带来严重安全隐患。
因此，制定一套科学合理的基坑明沟排水方案，对保障水利工程施工的正常进行和质量的提升具有非常重要的意义。
二、明沟排水方案的目标1. 有效排除基坑内的积水，保证施工环境的干燥和安全。
2. 通过明沟排水，防止基坑支护结构受到水的侵蚀和破坏。
3. 保障施工的顺利进行，提高施工效率和质量。
4. 减轻基坑降水井等其他排水设施的排水压力，提高排水效率。
三、明沟排水方案的制定明沟排水方案的制定需要综合考虑基坑的具体情况、排水水平、施工周期、土层渗透性、周边环境等多个方面因素。
下面从明沟的布置、排水管道设计、排水泵站等方面进行具体阐述。
1. 明沟的布置明沟是指基坑内的排水沟，在基坑的四周布置，用来收集和排放基坑内的积水。
明沟的布置应考虑基坑的大小和形状、土层情况以及周边环境等因素。
布置明沟时，应根据基坑的实际情况和地形地势，合理确定明沟的长度、宽度和深度。
对于大型基坑，可采用较长、较宽、较深的明沟，以便收集更多的积水。
而对于小型基坑，则可以适当减小明沟的规格。
另外，在进行明沟布置时，还要考虑到明沟的排水方向，尽可能使明沟的排水口远离基坑附近的支护结构，以免水流对支护结构造成冲击和破坏。
2. 排水管道设计排水管道是将明沟内的积水快速排到排水泵站或外部排水系统的重要组成部分。
在设计排水管道时，需要考虑基坑明沟的位置、排水水平、土层情况等因素。
首先，排水管道应沿着基坑的周边设置，尽可能绕过基坑周围的支护结构和其他设施，保证排水的畅通和快速。
其次，排水管道的设置应考虑到土层的渗透性，对于土层渗透性较好的地方，可以减小排水管道的规格和数量；而对于渗透性较差的地方，则需要增加排水管道的规格和数量，以提高排水效率。
明排水施工方案
雨季施工措施编制：审批：日期:土方开挖防护及明排水方案基坑四周进行排水和维护，措施如下：一、准备工作：1、材料准备：铁锹、扬搞、塑料薄膜、潜水泵、水管2、人员准备：电工1人、普工10人二、基坑壁防护:1、沿基坑四周至围墙边缘，设置高240mm砖砌挡水墙；在靠围墙200处挖一条排水沟，截面为300＊300；在雨水过多时将雨水排至施工现场以外，防止雨水流入基坑内，造成塌方。
三、基坑明排水：1、根据地质勘探报告及现场实际情况,土方开挖至伐板基础底面有部分地表水涌出，再加上春季雨水较多，为保证基坑基底不被水浸泡,扰动地基土,造成竣工后建筑物产生不均匀沉降,本工程拟采用集水明排法，解决基坑积水问题;2、集水明排法中，集水井、明沟排水具体措施: 集水井设立在基坑边缘及四角，集水井断面为1000×1000；基坑土壁边缘到垫层边缘之间距离基坑土壁300mm处设置明排水沟，断面尺寸为300×300，排水沟由中间向两侧集水井放1%的坡，雨水量过多时在排水沟内铺设塑料薄膜，以防冲垮基坑。
由于本工程采用降水井来降低地下水位，所以基坑中心向边缘不设引水沟；3、在集水井内安装潜水泵定点定人进行抽排水;4、集水井设置要求：基坑四角及东西北三侧中间。
共设9个集水井；5、集水井、排水沟用二八沙石回填至砼垫层底面,上部回填同主体工程.下面总结范文为赠送的资料不需要的朋友，下载后可以编辑删除！祝各位朋友生活愉快!员工年终工作总结【范文一】201x年就快结束，回首201x年的工作,有硕果累累的喜悦，有与同事协同攻关的艰辛，也有遇到困难和挫折时惆怅，时光过得飞快，不知不觉中，充满希望的201x年就伴随着新年伊始即将临近。
可以说，201x年是公司推进行业改革、拓展市场、持续发展的关键年。
现就本年度重要工作情况总结如下：一、虚心学习，努力工作(一)在201x年里,我自觉加强学习，虚心求教释惑,不断理清工作思路，总结工作方法，一方面，干中学、学中干，不断掌握方法积累经验.我注重以工作任务为牵引,依托工作岗位学习提高，通过观察、摸索、查阅资料和实践锻炼，较快地完成任务。
基坑明沟排水施工方案
二、施工现场降水及明沟排水简介2．1施工现场降水情况现场采用管井井点降水，基坑开挖后,表面有少量水，基坑上表面标高高于原设计基础底标高２０0-300mm。
2。
２施工现场明沟排水设施计划情况计划基坑内基础外围采用开挖明排水沟,沟内用２-4ｃm石子满填，集水井采用灰砂砖砌筑，以进一步降低地下水位,以及消除雨水对基础施工的影响.三、基坑明沟排水方案总述在开挖基坑过程中，预留出施工作业面的同时,对基坑边坡进行加宽处理。
沿基坑边坡底根挖排水沟,并在排水沟内分层填充２—4cm石子，排水沟宽40cm,深于基坑底以下40—50cｍ。
约15-20米设置一个集水井,基坑边坡土层中渗出的孔隙水及雨水将沿排水沟流向集水井,再由水泵将集水井内地下水通过降水干管排出。
3。
1明沟排水线路及集水井个数、位置的布置除南部１#、２＃塔吊南和北部有岩石部分未设排水沟,其余沿基坑边坡底根贯通设置排水沟。
按15—20米设置一个集水井的原则，除避让通风井特殊位置外,集水井均由排水沟外壁向边坡方向砌筑,计划南部设置６个集水井，东部设置6个集水井，北部设置6个集水井,西部设置5个集水井。
3．2明排水沟的开挖排水沟按宽40cm,深4０—50cm,沟外壁距边坡根部３0cm，采取人工开挖方法。
排水沟上平为基底土平,底平取两集水井之间距离中为最高点,按2％坡向集水井,保证排水沟排水通畅。
3。
3集水井的开挖和砌筑按5－10米的原则设置一个集水井，集水井底低于排水沟底50cm，保证潜水泵能全部没入水中，集水井开挖位置偏向边坡，保证后期施工基础筏板不受影响。
基底土平以下部分集水井为倒棱台样式，上口内径宽1m，下口内径宽5０ｃm，采用灰砂砖干铺,利用排水沟及周边土层孔隙水渗到坑内，基底土平以上部分集水井为８0cm高,内径为１m的方井,采用M5水泥砂浆砌MU7。
5机制灰砂砖,此部分井作用为后期砖胎模砌好后，填土支撑胎模时，防止填土落入井中。
3。
4排水沟内石子的回填在排水沟挖完,经监理方确认后，立即采用2-４cm石子进行分层填充,防止沟壁坍塌,石子上平与水沟上平一齐，后期砌砖胎模回填土时,可铺一层１ｍ宽土工布,防止土堵塞排水沟，也利于上部水渗入排水井内。
基坑排水工程施工方案
基坑排水工程施工方案一、工程概述基坑排水工程是指在基坑开挖过程中，由于地下水位、地下水压等原因需要采取相应措施，以保证基坑内部地下水的排泄和基坑壁面的稳定，从而保障基坑开挖施工的安全和顺利进行。
基坑排水工程是基础工程中的重要环节，对于保障基坑开挖施工安全、减小基坑安全隐患、保护地下环境和保障相邻建筑物的安全具有重要作用。
二、工程要求1.保障基坑开挖施工期间的安全；2.保障基坑开挖过程中的地下水排泄；3.保障基坑壁面的稳定；4.减小基坑开挖对地下环境和相邻建筑物的影响。
三、施工方案1.基坑陆侧排水系统（1）地下水位观测：在基坑开挖前，需要对基坑周边的地下水位进行观测，掌握地下水位变化规律，从而为排水系统设计提供准确的数据支持。
（2）水平排水系统设计：根据地下水位变化规律，设计基坑陆侧的水平排水系统。
采用水平管道和井点组成的水平排水系统，主要用于降低基坑边坡的渗流压力，保证基坑周边地下水排泄畅通。
（3）抽水系统设计：设计基坑陆侧的抽水系统，包括水泵、管道、沉淀池等设施。
通过抽水系统将基坑内的地下水排出基坑，保持基坑内部相对干燥，为施工提供有利条件。
2.基坑底部排水系统（1）地下水位观测：在基坑开挖前，需要对基坑底部地下水位进行观测，掌握基坑底部地下水位变化规律，为排水系统设计提供准确的数据支持。
（2）垂直排水系统设计：根据基坑底部地下水位变化规律，设计基坑底部的垂直排水系统。
采用抽水井和抽水管道组成的垂直排水系统，主要用于降低基坑底部的渗流压力，保证基坑底部地下水排泄畅通。
（3）抽水系统设计：设计基坑底部的抽水泵系统，将基坑底部的地下水通过抽水泵排出基坑，保持基坑底部相对干燥，为施工提供有利条件。
3.基坑壁面支护在基坑开挖过程中，需要对基坑壁面进行支护，以保证基坑壁面的稳定。
在排水系统施工时，需采取相应措施保护支护结构和排水系统的紧密结合，确保基坑壁面的稳定。
4.施工安全在基坑排水工程施工过程中，需要采取相应的安全措施，保障施工人员的安全。
基坑明沟排水施工方案(4)

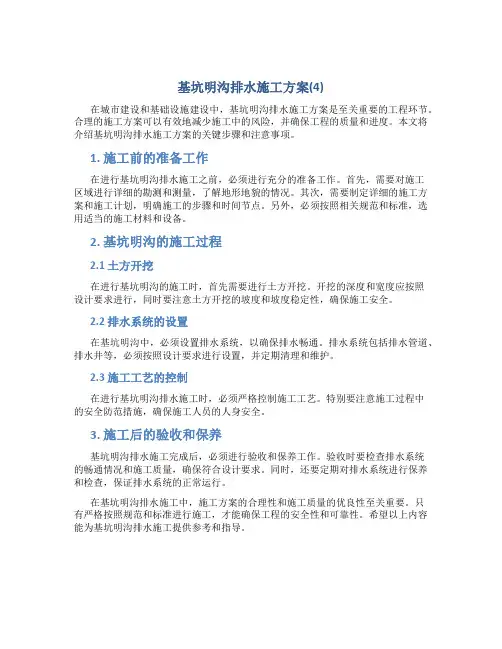

基坑明沟排水施工方案(4)在城市建设和基础设施建设中，基坑明沟排水施工方案是至关重要的工程环节。
合理的施工方案可以有效地减少施工中的风险，并确保工程的质量和进度。
本文将介绍基坑明沟排水施工方案的关键步骤和注意事项。
1. 施工前的准备工作在进行基坑明沟排水施工之前，必须进行充分的准备工作。
首先，需要对施工区域进行详细的勘测和测量，了解地形地貌的情况。
其次，需要制定详细的施工方案和施工计划，明确施工的步骤和时间节点。
另外，必须按照相关规范和标准，选用适当的施工材料和设备。
2. 基坑明沟的施工过程2.1 土方开挖在进行基坑明沟的施工时，首先需要进行土方开挖。
开挖的深度和宽度应按照设计要求进行，同时要注意土方开挖的坡度和坡度稳定性，确保施工安全。
2.2 排水系统的设置在基坑明沟中，必须设置排水系统，以确保排水畅通。
排水系统包括排水管道、排水井等，必须按照设计要求进行设置，并定期清理和维护。
2.3 施工工艺的控制在进行基坑明沟排水施工时，必须严格控制施工工艺。
特别要注意施工过程中的安全防范措施，确保施工人员的人身安全。
3. 施工后的验收和保养基坑明沟排水施工完成后，必须进行验收和保养工作。
验收时要检查排水系统的畅通情况和施工质量，确保符合设计要求。
同时，还要定期对排水系统进行保养和检查，保证排水系统的正常运行。
在基坑明沟排水施工中，施工方案的合理性和施工质量的优良性至关重要。
只有严格按照规范和标准进行施工，才能确保工程的安全性和可靠性。
希望以上内容能为基坑明沟排水施工提供参考和指导。
基坑明沟排水施工方案
基坑明沟排水施工方案
基坑明沟排水是在基坑施工过程中的一项重要工作，主要是为了排除基坑内积水，确保基坑工程的正常进行。
以下是一份基坑明沟排水施工方案。
1. 施工前准备工作
（1）了解基坑的地质情况和附近的排水状况，选择合适的明沟位置。
（2）清理基坑内的垃圾和污物，确保排水通畅。
（3）确定明沟的宽度和深度，根据基坑的大小和水位高度进行设计。
2. 施工方法
（1）先进行挖沟，挖掘机挖掘沟槽，清理碎石和杂物，确保沟槽底平整。
（2）然后进行回填，使用砂土或砾石进行回填，确保沟槽侧壁牢固和稳定。
（3）在沟槽底部设置排水管，管道的材料可以选择HDPE管或钢管，根据需要选用合适的管径。
（4）安装排水管道，将排水管道焊接或连接到沟槽底部的管道接口上，并保证接口的严密性。
（5）接下来进行沟槽的覆土，使用粘土或填土进行覆盖，确保沟槽的顶部平整。
3. 监测与维护
（1）在施工过程中，对明沟的施工质量进行监测，确保沟槽的宽度、深度和坡度符合设计要求。
（2）在施工过程中应及时排除沟槽内的杂物和污物，保持沟
槽的通畅。
（3）注意观察沟槽内的水位，根据需要调节沟槽深度和宽度，以保证排水效果。
基坑明沟排水施工方案需要根据具体情况进行调整和优化，保证施工质量和排水效果。
在施工过程中，应注意施工安全，合理安排施工进度，遵守相关的技术规范和施工标准。
同时，也需要与其他施工作业协调配合，确保基坑施工的顺利进行。
基坑排水工程施工方案(3篇)
第1篇一、工程概况本工程为某住宅小区基坑排水工程，位于我国某城市。
工程占地面积约5000平方米，基坑深度约5米，采用明挖法施工。
基坑排水工程的主要任务是确保基坑施工过程中地下水位降低至基坑底以下，防止基坑涌水、涌砂现象发生，确保施工安全和工程质量。
二、施工方案1. 施工准备（1）组织机构：成立基坑排水工程小组，负责工程的组织、协调和管理工作。
（2）人员配置：根据工程需要，配置足够的施工人员，包括项目经理、技术负责人、施工员、质检员、安全员等。
（3）材料设备：根据施工方案，准备所需材料设备，如排水泵、排水管、潜水泵、排水井、抽水设备等。
（4）施工图纸：熟悉施工图纸，了解基坑设计、排水系统布置等要求。
2. 施工工艺（1）基坑降水1）根据地质勘察报告，确定基坑降水方案，包括降水井布置、降水井深度、降水井直径等。
2）降水井施工：采用钻孔法或冲击钻法进行降水井施工，确保降水井垂直、稳定。
3）降水井连接：将降水井与排水泵、排水管连接，形成完整的排水系统。
4）降水运行：启动排水泵，进行降水运行，确保基坑内地下水位降至设计要求。
（2）基坑排水1）排水井布置：在基坑四周设置排水井，排水井间距根据地质条件和排水要求确定。
2）排水井施工：采用明挖法或暗挖法进行排水井施工，确保排水井稳定、畅通。
3）排水管铺设：将排水管铺设至排水井，确保排水管连接牢固、无泄漏。
4）排水运行：启动排水泵，进行排水运行，确保基坑内积水及时排出。
3. 施工步骤（1）基坑开挖：按照施工图纸进行基坑开挖，确保基坑尺寸、深度符合设计要求。
（2）降水井施工：按照降水方案进行降水井施工，确保降水井垂直、稳定。
（3）排水井施工：按照排水方案进行排水井施工，确保排水井稳定、畅通。
（4）排水管铺设：按照排水要求进行排水管铺设，确保排水管连接牢固、无泄漏。
（5）降水、排水运行：启动排水泵，进行降水、排水运行，确保基坑内地下水位降至设计要求。
（6）施工验收：对基坑排水工程进行验收，确保工程质量符合要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、工程概述
本工程地下水为潜水，测得场地自然地面下水稳定水位5.0m—5.30m，历史最高水位为3.0m含水层主要为第三层中砂和第六层卵石。
其补经来源主要为大气降水及侧向径流，水位年位年变幅在2.0m左右。
而现场实际开挖地下水位埋藏±0.00下6.2－6.5m，基础埋设临近水面，因此根据实际情况建议基坑周边采用明沟、集水坑降排水，电梯井基底标高-8.0m，电梯井周边降水采用井点。
为了满足文明施工的要求，确保安全生产和工程质量，降水所排出的水必须按要求排放到指定的排水井和污水管网，并做好排水的过滤工作，这些降水、排水工作都要持续到基础工程完毕回填后才能停止，以保证基础等在干燥条件下施工。
二、编制依据
1、建筑地基基础工程施工质量验收规范GB50202-2002
2、建筑施工手册（第四版）
3、施工图纸S4060.00-JG03
4、现场实际勘察
三、施工准备
根据工程结构特点、进度要求及现场实际情况，投入足够的施工人员，机械设备按种类和数量组织进场。
合理规划，暂时未用设备应维修完好待命。
四、施工现场降水及明沟排水简介
1.施工现场明沟排水设施计划情况
计划基坑内基础外围采用开挖明排水沟，沟内用2-4cm石子满填，集水井采用灰砂砖砌筑，以进一步降低地下水位，以及消除雨水对基础施工影响。
五、基坑明沟排水及集水井方案总述
在开挖基坑过程中，预留出施工作业面的同时，对基坑边坡进行加宽处理。
沿基坑边坡底根挖排水沟，并在排水沟内分层填充2-4cm石子，排水沟宽40cm，深于基坑底以下50-60cm。
在基坑四周各设置一个集水井，基坑边坡土层中渗出的孔隙水及雨水将沿排水沟流向集水井，再由水泵将集水井内地下水通过降水干管排出。
1.明沟排水线路及集水井个数、位置的布置
沿基坑边坡底根贯通设置排水沟。
在基坑四周各设置一个集水井的原则，集水井均由排水沟外壁向边坡方向砌筑，电梯井内设一个集水井。
2.明排水沟的开挖
排水沟按宽40cm，深50-60cm，沟外壁距边坡根部30cm，采取人工开挖方法。
排水沟上平为基底土平，底平取两集水井之间距离中为最高点，按1％坡向集水井，保证排水沟排水通畅。
3.集水井的开挖和砌筑
集水井底低于排水沟底50cm，保证潜水泵能全部没入水中，集水井开挖位置偏向边坡，保证后期施工基础筏板不受影响。
基底土平以下部分集水井为倒棱台样式，上口内径宽80cm，下口内径宽50cm，采用灰砂砖干铺，利用排水沟及周边土层孔隙水渗到坑内，基底土平以上部分集水井为80cm高，内径为1m的方井，采用M5水泥砂浆砌MU7.5机制灰砂砖，此部分井作用为后期砖胎模砌好后，填土支撑胎模时，防止填土落入井中。
3.电梯井内部设置集水井，集水井采用80cm高、0.6cm厚、直径25cm镀锌钢管，埋深60cm，钢管下端侧壁打孔，周围40cm范围内填充粒径3cm-4cm石子。
钢管上端露出垫层面10cm。
每个集水井内部设置一台水泵，间隔15分钟抽水一次，保证井内积水不外溢。
集水井做法如下：
电梯集水井剖面
4.排水沟内石子的回填
在排水沟挖完，经监理方确认后，立即采用2-4cm石子进行分层填充，防止沟壁坍塌，石子上平与水沟上平一齐，后期砌砖胎模回填土时，可铺一层1m宽土工布，防止土堵塞排水沟，也利于上部水渗入排水井内。
5.排水用潜水泵的确定
由于集水井内水量有限，抽水采取间断式抽水，即水满则抽，无水则停的原则，这样便可选用出水量不大的水泵，选用出水量为4m³/h的水泵便可满足使用要求。
A座、D座明沟及集水井布置示意图
六、基坑明沟排水设施的启用原则
1.无雨期间，集水井内集水水位超过排水沟水位，应立即启动潜水泵将井内积水抽出，一起并入降水干管内，直至井内水位低于排水沟沟底，方可停止抽水，防止水井内水位过高而侵渍地基土。
2．下雨期间，由于边坡上雨水汇集流入集水井内的水量较大，应不间断的进行抽水，保证井内水位始终低于排水沟水位，若排水不及时，可采用更换较大出水量的水泵。
七、基坑明沟排水注意事项
1.明沟排水设施完成后，应安排专人管理排水设施。
每天不间断定时检查各个集水井内水位情况，一旦水位超过规定限位，应立即开泵抽水，特别是下雨时，应全天巡查井内水位情况，及时开停潜水泵。
2.排水设施管理人员，也应定期对集水井内沉淀物进行清挖，保证潜水泵沉入水中的深度，避免因井内水位过浅而烧毁水泵。
3.集水井四周也应做防护设施，防止人员不慎坠入井中受伤。
4.明沟排水设施在基坑回填前，应保证良好运行，确保基础筏板、地下室结构正常施工。
八、施工现场安全生产措施
1.组织施工人员学习有关安全生产知识。
2.执行班前安全教育和安全交底制度，执行安全检查。
3.进入施工现场要佩戴安全帽，严禁酗酒及酒后作业。
4.水泵等所有用电设施应每天进行检查，发现问题应及时排除，附配件损坏应及时更换好方可施工。
5.执行安全用电技术措施和电气防火措施。
6.施工现场的配电箱和开关箱至少配置两级漏电保护器，漏电保护器应选用电流动作型。
7.配电箱、开关箱应配锁，专人负责，定期检修。
8.潜水泵工作期间应注意用电安全，经常检查线路有无磨损及漏电情况，发现电缆有破坏应及时修补或更换电缆。
9.禁止违章作业，未经容许不得擅自脱离工作岗位。
叶县遵化店镇代庄新型社区安置房项目A座、D座住宅楼工程
基坑降水施工方案
编制人：
审核人：
河南平工建筑工程有限公司
二O一二年十月。
