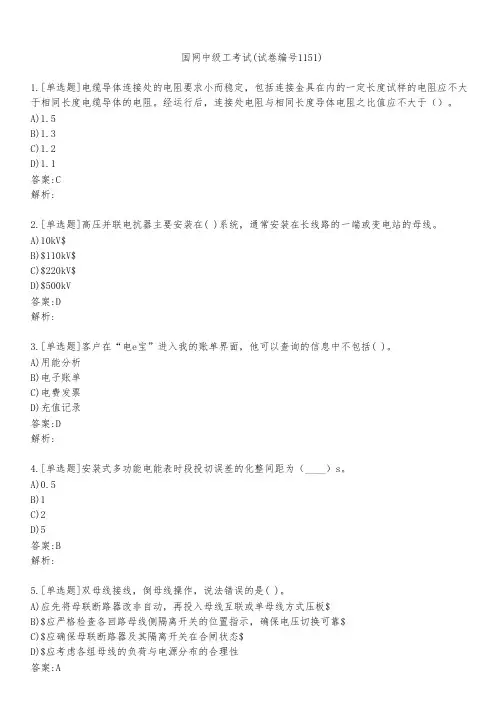

国网中级工考试(试卷编号1151)1.[单选题]电缆导体连接处的电阻要求小而稳定，包括连接金具在内的一定长度试样的电阻应不大于相同长度电缆导体的电阻。
经运行后，连接处电阻与相同长度导体电阻之比值应不大于（）。
A)1.5B)1.3C)1.2D)1.1答案:C解析:2.[单选题]高压并联电抗器主要安装在( )系统，通常安装在长线路的一端或变电站的母线。
A)10kV$B)$110kV$C)$220kV$D)$500kV答案:D解析:3.[单选题]客户在“电e宝”进入我的账单界面，他可以查询的信息中不包括( )。
A)用能分析B)电子账单C)电费发票D)充值记录答案:D解析:4.[单选题]安装式多功能电能表时段投切误差的化整间距为（____）s。
A)0.5B)1C)2D)5答案:B解析:5.[单选题]双母线接线，倒母线操作，说法错误的是( )。
A)应先将母联断路器改非自动，再投入母线互联或单母线方式压板$B)$应严格检查各回路母线侧隔离开关的位置指示，确保电压切换可靠$C)$应确保母联断路器及其隔离开关在合闸状态$6.[单选题]一客户电能表经计量检定部门现场校验，发现慢了10%，非人为因素所致，已知该电能表自换装置日起至发现之日止用电量为900000kWh，应补电量( )kWh。
A)5000B)50000C)450000D)1000000答案:B解析:7.[单选题]设备构支架的巡视周期为（____）时检查。
A)随主设备巡视$B)$专项巡视$C)$大风天气$D)$大雨天气答案:A解析:8.[单选题]对电力客户的抄表一般为每月( )次。
A)一B)二C)三D)多答案:A解析:9.[单选题]使用安全帽前应进行外观检查，帽壳与帽衬缓冲空间在25～（___）mm。
A)50B)60C)75D)100答案:A解析:10.[单选题]俗称倒背扣的是（ ）。
A)双环绞缠结B)背扣C)猪蹄扣D)双套结11.[单选题]LQJ-10表示（____）。
35KV电压互感器保险熔断原因分析

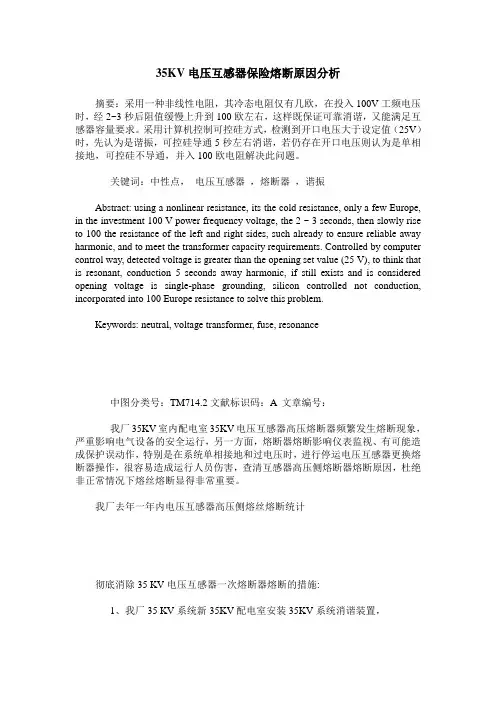

35KV电压互感器保险熔断原因分析摘要：采用一种非线性电阻，其冷态电阻仅有几欧，在投入100V工频电压时，经2~3秒后阻值缓慢上升到100欧左右，这样既保证可靠消谐，又能满足互感器容量要求。
采用计算机控制可控硅方式，检测到开口电压大于设定值（25V）时，先认为是谐振，可控硅导通5秒左右消谐，若仍存在开口电压则认为是单相接地，可控硅不导通，并入100欧电阻解决此问题。
关键词：中性点，电压互感器，熔断器，谐振Abstract: using a nonlinear resistance, its the cold resistance, only a few Europe, in the investment 100 V power frequency voltage, the 2 ~ 3 seconds, then slowly rise to 100 the resistance of the left and right sides, such already to ensure reliable away harmonic, and to meet the transformer capacity requirements. Controlled by computer control way, detected voltage is greater than the opening set value (25 V), to think that is resonant, conduction 5 seconds away harmonic, if still exists and is considered opening voltage is single-phase grounding, silicon controlled not conduction, incorporated into 100 Europe resistance to solve this problem.Keywords: neutral, voltage transformer, fuse, resonance中图分类号：TM714.2文献标识码：A 文章编号：我厂35KV室内配电室35KV电压互感器高压熔断器频繁发生熔断现象，严重影响电气设备的安全运行，另一方面，熔断器熔断影响仪表监视、有可能造成保护误动作，特别是在系统单相接地和过电压时，进行停运电压互感器更换熔断器操作，很容易造成运行人员伤害，查清互感器高压侧熔断器熔断原因，杜绝非正常情况下熔丝熔断显得非常重要。
第5章思考题和习题解答
第五章 电气设备的选择5-1 电气设备选择的一般原则是什么?答：电气设备的选择应遵循以下3项原则：(1) 按工作环境及正常工作条件选择电气设备a 根据电气装置所处的位置,使用环境和工作条件,选择电气设备型号；b 按工作电压选择电气设备的额定电压；c 按最大负荷电流选择电气设备和额定电流。
(2) 按短路条件校验电气设备的动稳定和热稳定 (3) 开关电器断流能力校验5-2 高压断路器如何选择？ 答：（1）根据使用环境和安装条件来选择设备的型号。
（2）在正常条件下，按电气设备的额定电压应不低于其所在线路的额定电压选择额定电压，电气设备的额定电流应不小于实际通过它的最大负荷电流选择额定电流。
（3）动稳定校验(3)max shi i ≥ 式中，(3)sh i 为冲击电流有效值，max i 为电气设备的额定峰值电流。
（4）热稳定校验2(3)2th th ima I t I t ∞≥式中，th I 为电气设备在th t 内允许通过的短时耐热电流有效值；th t 为电气设备的短时耐热时间。
（5）开关电器流能力校验对具有分断能力的高压开关设备需校验其分断能力。
设备的额定短路分断电流不小于安装地点最大三相短路电流，即(3).max cs K I I ≥5-3跌落式熔断器如何校验其断流能力?答：跌落式熔断器需校验分断能力上下限值,应使被保护线路的三相短路的冲击电流小于其上限值,而两相短路电流大于其下限值。
5-4电压互感器为什么不校验动稳定，而电流互感器却要校验？答：电压互感器的一、二次侧均有熔断器保护，所以不需要校验短路动稳定和热稳定。
而电流互感器没有。
5-5 电流互感器按哪些条件选择？变比又如何选择？二次绕组的负荷怎样计算？ 答：(1）电流互感器按型号、额定电压、变比、准确度选择。
( 2）电流互感器一次侧额定电流有20，30，40，50，75，100，150，200，400，600，800，1000，1200，1500，2000（A ）等多种规格，二次侧额定电流均为5A ，一般情况下，计量用的电流互感器变比的选择应使其一次额定电流不小于线路中的计算电流。
0。4KV低压开关柜技术规范件
0。
4KV低压配电（电容补偿）柜技术规范广西超威鑫锋能源有限公司（以下简称业主、招标方）工程0.4KV配电装置需招标采购GGD3及GGJ开关柜设备共计10面，柳州市电力开关厂现就相关产品技术规格、参数，供货范围等提出投标技术规范如下：1.概述:1.1供货范围:本技术规范就业主0。
4KV配电装置一次设备提出技术条件。
本次0.4KV配电装置采用GGD3型低压配电开关柜及GGJ型无功功率补偿柜，其中涉及GGD3、GGJ低压开关柜的使用条件、额定参数、试验等方面提出基本技术要求，供货设备的设计、制造、检查和验收符合国家相关标准规范，为供货方提供符合本技术条件及相关标准的优质产品.1。
2标准、规范：必须符合的相关标准包括：中华人民共和国GB系列国家标准GB7251。
12-2013GB/T15576-2008IEC4392．使用环境条件：2.1海拔高度2000m。
2.2环境温度:最高：40℃,最低：-10℃；最大日温差：25℃2。
3环境湿度：日平均相对湿度：≤95％月平均相对湿度：≤90%2.4最大风速：34m/s2.5耐受地震能力:地震烈度：8级;水平加速度：0.15g2。
6 安装在已建房屋建筑中，设备满足相关尺寸、安全距离要求。
2。
7使用电压等级: 0.4KV3．供货范围:3.1 GGD3，GGJ开关屏总计10面(尺寸(1000—1200）＊(1000）＊2200），尺寸均为宽*深＊高，拼柜安装在工厂0.4KV各配电室内,一次配置方案按需方供图。
3.2 柜内全部主母线和分支母线：TMY 铜排；（广州半径）3.3 安装运行所必须的辅助材料如螺栓、铜排、边屏侧板等；3.4 备品备件:按纽、指示灯各20只（红绿各半）.RT14熔断器20只。
4. 技术说明4。
1 GGD3型交流低压配电柜及GGJ型无功功率补偿柜的柜体采用通用柜的形式，框架用8MF 冷弯型钢局部焊接而成，框架零件及专用配套零件由本厂生产配套供货，以保证柜体的精度和质量。
电力变压器基本型号及参数知识

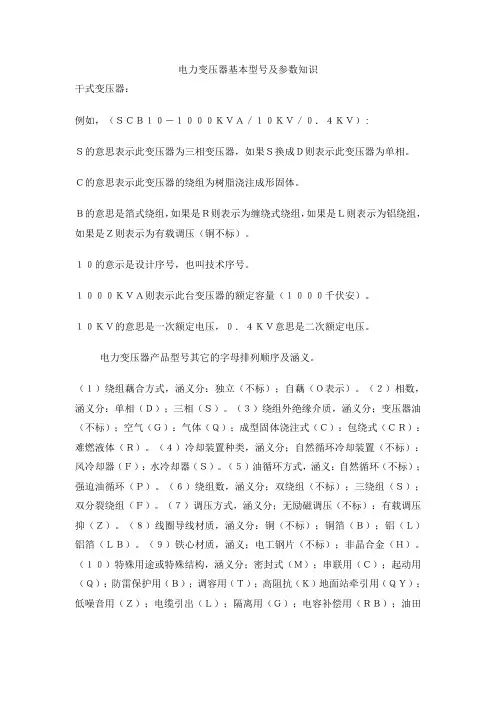

电力变压器基本型号及参数知识干式变压器：例如，（ＳＣＢ１０－１０００ＫＶＡ／１０ＫＶ／０．４ＫＶ）:Ｓ的意思表示此变压器为三相变压器，如果Ｓ换成Ｄ则表示此变压器为单相。
Ｃ的意思表示此变压器的绕组为树脂浇注成形固体。
Ｂ的意思是箔式绕组，如果是Ｒ则表示为缠绕式绕组，如果是Ｌ则表示为铝绕组，如果是Ｚ则表示为有载调压（铜不标）。
１０的意示是设计序号，也叫技术序号。
１０００ＫＶＡ则表示此台变压器的额定容量（１０００千伏安）。
１０ＫＶ的意思是一次额定电压，０．４ＫＶ意思是二次额定电压。
电力变压器产品型号其它的字母排列顺序及涵义。
（１）绕组藕合方式，涵义分：独立（不标）；自藕（Ｏ表示）。
（２）相数，涵义分：单相（Ｄ）；三相（Ｓ）。
（３）绕组外绝缘介质，涵义分；变压器油（不标）；空气（Ｇ）：气体（Ｑ）；成型固体浇注式（Ｃ）：包绕式（ＣＲ）：难燃液体（Ｒ）。
（４）冷却装置种类，涵义分；自然循环冷却装置（不标）：风冷却器（Ｆ）：水冷却器（Ｓ）。
（５）油循环方式，涵义：自然循环（不标）；强迫油循环（Ｐ）。
（６）绕组数，涵义分；双绕组（不标）；三绕组（Ｓ）；双分裂绕组（Ｆ）。
（７）调压方式，涵义分；无励磁调压（不标）：有载调压抑（Ｚ）。
（８）线圈导线材质，涵义分：铜（不标）；铜箔（Ｂ）；铝（Ｌ）铝箔（ＬＢ）。
（９）铁心材质，涵义；电工钢片（不标）；非晶合金（Ｈ）。
（１０）特殊用途或特殊结构，涵义分；密封式（Ｍ）；串联用（Ｃ）；起动用（Ｑ）；防雷保护用（Ｂ）；调容用（Ｔ）；高阻抗（Ｋ）地面站牵引用（ＱＹ）；低噪音用（Ｚ）；电缆引出（Ｌ）；隔离用（Ｇ）；电容补偿用（ＲＢ）；油田动力照明用（Ｙ）；厂用变压器（ＣＹ）；全绝缘（Ｊ）；同步电机励磁用（ＬＣ）。
变压器型号一、电力变压器型号说明如下：变压器的型号通常由表示相数、冷却方式、调压方式、绕组线芯等材料的符号，以及变压器容量、额定电压、绕组连接方式组成。
请问下列电力变压器型号代号含义是什么？变压器型号一、电力变压器型号说明如下：变压器的型号通常由表示相数、冷却方式、调压方式、绕组线芯等材料的符号，以及变压器容量、额定电压、绕组连接方式组成。
开关柜主要元器件介绍
开路的目的。
一次元件——电流互感器
电流互感器的一些术语： ◇额定电流比：额定电流比指一次额定电流与二次额定电流之比。额定
电流比一般用不约分的分数形式表示，如100/5A。
◇准确等级：电流互感器变换电流总是存在着一定的误差，所以根据在 额定工作条件下所产生的变比误差规定了准确等级。 测量级误差：例0.5的含义，CT的变比误差不允许超出5％。 保护级误差：但CT一次电流成倍增加时，使铁心产生磁饱和，励磁电流 急剧增加，引起CT误差增加，而此现象在发生短路故障时客观存在，为保证 继电保护装置在短路时可靠动作，要求保护用CT能比较正确地反映一次电流
一次元件——真空断路器
断路器：用来接通或断开有载或无载线路及电气设备，以及发生短路故 障时，自动切断故障或重新合闸，能起到控制和保护两方面的作用。 真空断路器：灭弧介质是真空。 我公司生产的10KV系列的真空断路器： ●ZN63B-12（ VG1、VS1）：用于KYN28-12柜 ●DQV-12：用于KYN28-12柜 ●ZN68A-12：用于KYN18-12柜
ZN63B
DQV
ZN68A
一次元件——真空断路器
断路器主要技术参数：
例：ZN63B-12/1250A-31.5KA
☆额定电压，是指断路器所能承受的正常工作电压（12KV）。额定电压
指的是线电压，并在铭牌上予以标明。额定电压为所在系统的最高电压。 （系统最高电压：当系统正常运行时，在任何时间内，系统中任何一点上所 出现的电压最高值，不包括系统的暂态和异常电压，例如系统的操作所引起 的暂时和瞬时的电压变化。） ☆标称电压，系统被指定的电压。例如：6KV系统、10KV系统。
一次元件——真空断路器
例：ZN63B-12/1250A-31.5KA ☆额定电流，是指铭牌上所标明的断路器在规定环境温度下可以长期通 过的最大工作电流（1250A）。断路器长期通过额定电流时，断路器导电回路 各部件的温升均不得超过允许值。额定电流的大小决定了断路器的发热程度， 因而决定了断路器触头及导电部分的截面，并在一定程度上决定了它的结构。
一种0.4kV配网低压开关柜设备带电示警装置的研制
控制理论与应用今 日 自 动 化Control theory and ApplicationAutomation Today2020.12 今日自动化 ｜ 672020年第12期2020 No.121 研制背景0.4 kV 配网低压开关柜具有数量庞大的特点，在低压供电中扮演着举足轻重的角色，直接影响着客户的用电体验。
从运维的角度来讲，0.4 kV 配网低压开关柜的数量极其庞大且故障率较高，这就极大地增加了运维人员的故障处理的工作量；且开关柜内具有大量的低压设备，当开关柜内发生故障时，需要运维人员依靠带电笔、钳形表等常用工具对柜内设备逐个进行排查，直至找出故障设备为止，这就极大的增加了故障处理的时间；配网低压开关柜内的空间较为狭小，大量的设备挤压在狭小的空间之内，运维人员在利用带电笔、钳形表等常用工具对柜内设备逐个进行排查时，容易误碰带电设备，造成健康的设备发生故障，且运维人员也容易误碰带电的设备，造成人身事故。
这就亟需我们研究一种0.4 kV 配网低压开关柜设备带电示警装置来解决上述问题的存在。
2 0.4 kV 配网低压开关柜设备带电示警装置介绍2.1 整体结构图图1为0.4 kV 配网低压开关柜设备带电示警装置闭合状态图，图2为0.4 kV 配网低压开关柜设备带电示警装置开始状态，图3为0.4 kV 配网低压开关柜设备带电示警装置的侧面图。
15234323121图1 0.4 kV 配网低压开关柜设备带电示警装置闭合状态图32313334图2 0.4 kV 配网低压开关柜设备带电示警装置开始状态图［摘 要］0.4 kV 配网低压开关柜内空间小，是数量庞大且种类繁多的低压设备。
在低压设备事故处理时，常常需要打开柜门，对柜内设备进行巡视，通过判断设备是否带电进而确定故障点。
这就需要大量的人力来检查，且检查常常需要消耗大量的时间，增加了故障的时间。
传统的依赖人工的方法在狭小的柜内进行排查时容易误碰带电设备，影响设备的正常运行，导致设备故障，甚至威胁运维人员的生命安全。
变压器、互感器字母排列顺序及含义
变压器、互感器字母排列顺序及含义“M”表示完全密封，“S11-M变压器”是三相完全密封变压器。
从外观上看，变压器上没有储油柜。
与普通变压器相比，全密封变压器技术在可靠性、使用寿命、运行维护等方面具有明显优势。
例如，干式变压器(SCB 10-1000kV A/10KV/0.4KV): S表示该变压器为三相变压器，如果S被D取代，则该变压器为单相变压器。
c表示该变压器的绕组是树脂浇铸的固体。
b表示箔绕组，R表示绕组，L表示铝绕组，Z表示有载调压(铜不是标准)。
10的意思是设计号，也叫技术号。
1000千伏安表示该变压器的额定容量(1000千伏安)。
10 kV表示一次额定电压，0.4 kV表示二次额定电压。
电力变压器产品类型的其他字母顺序和含义。
(1)绕组耦合方式，含义:独立(非标准)；自耦合(o方式)。
(2)相数，含义:单相(D)；三相。
(3)绕组绝缘介质，含义要点；变压器油(非标准)；空气(g):气体(q)；成型固体铸造型(C):包裹型(CR):阻燃液体(R)。
(4)冷却装置的类型和含义；自然循环冷却装置(非标准):空气冷却器(F):水冷却器(S)。
(5)油循环方式，含义:自然循环(非标准)；强制油循环(p)。
(6)绕组数量、含义点；双绕组(未标记)；三个绕组；双分裂绕组(f)。
(7)电压调节方法、含义要点；无励磁电压调节(非标准):有载调节抑制(z)。
(8)线圈导线材料，含义分:铜(非标准)；铜箔(b)；铝(l)铝箔(磅)。
(9)核心材料，含义；电工钢板(非标准)；非晶态合金(h)。
(10)特殊目的或特殊结构，含义要点；密封(m)；(c)串联；开始(q)；(b)防雷。
产能调整(t)；高阻抗地面站牵引(QY)；低噪声(z)；电缆抽取(l)；(g)隔离；电容补偿；油田电源照明(Y)；工厂变压器；完全绝缘(j)；用于同步电机的励磁。
电压互感器的型号首先，电力变压器型号描述如下:变压器的类型通常由表示相数、冷却模式、电压调节模式、绕组铁芯和其他材料以及变压器容量、额定电压和绕组连接模式的符号组成。
