冷却塔、冷却水泵及冷冻水泵选型计算方法
冷却塔选型、泵选型
200
170
11
4.3 X4.3
170
19
15
220
22/24
22/22
300
260
15
4.8 X 4.8
256/260
19/26
23/30
300
20
30
400
340
18.5
6.0 X6.0
340
17/20/28
22/30/45
390
20/22.2
30/45
500
430
22
7.1 X7.1
4
150
200
1.75
2.846
200
10BZGN-150
150
150
150
127
166
131
3570
3570
5370
11.2
2400
7.5
200
250
2.5
4.27
200
10BZGN-200
200
200
200
170
220
175
4260
4260
5500
15
2800
11
200
250
3.2
5.44
225
5.5
75
75
3
75
24
7.5
100
100
4
100
20
11
150
150
7.5
150
20
15
200
200
11
200
20
18.5
250
19

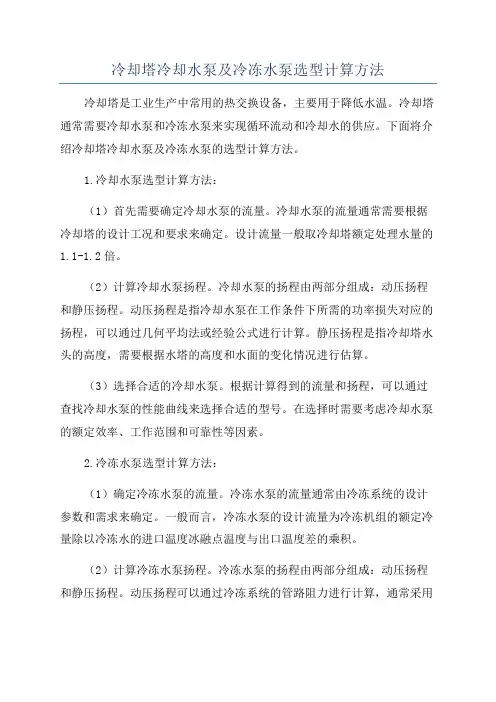

冷却塔冷却水泵及冷冻水泵选型计算方法
冷却塔冷却水泵及冷冻水泵选型计算方法冷却塔是工业生产中常用的热交换设备，主要用于降低水温。
冷却塔通常需要冷却水泵和冷冻水泵来实现循环流动和冷却水的供应。
下面将介绍冷却塔冷却水泵及冷冻水泵的选型计算方法。
1.冷却水泵选型计算方法：（1）首先需要确定冷却水泵的流量。
冷却水泵的流量通常需要根据冷却塔的设计工况和要求来确定。
设计流量一般取冷却塔额定处理水量的1.1-1.2倍。
（2）计算冷却水泵扬程。
冷却水泵的扬程由两部分组成：动压扬程和静压扬程。
动压扬程是指冷却水泵在工作条件下所需的功率损失对应的扬程，可以通过几何平均法或经验公式进行计算。
静压扬程是指冷却塔水头的高度，需要根据水塔的高度和水面的变化情况进行估算。
（3）选择合适的冷却水泵。
根据计算得到的流量和扬程，可以通过查找冷却水泵的性能曲线来选择合适的型号。
在选择时需要考虑冷却水泵的额定效率、工作范围和可靠性等因素。
2.冷冻水泵选型计算方法：（1）确定冷冻水泵的流量。
冷冻水泵的流量通常由冷冻系统的设计参数和需求来确定。
一般而言，冷冻水泵的设计流量为冷冻机组的额定冷量除以冷冻水的进口温度冰融点温度与出口温度差的乘积。
（2）计算冷冻水泵扬程。
冷冻水泵的扬程由两部分组成：动压扬程和静压扬程。
动压扬程可以通过冷冻系统的管路阻力进行计算，通常采用密闭法进行计算。
静压扬程是指冷冻系统的水位高度，一般需要根据现场情况进行估算。
（3）选择合适的冷冻水泵。
根据计算得到的流量和扬程，可以通过查找冷冻水泵的性能曲线来选择合适的型号。
在选择时需要考虑冷冻水泵的额定效率、工作范围和可靠性等因素。
总结起来，冷却塔冷却水泵及冷冻水泵的选型计算方法主要包括确定流量和扬程，然后选择合适的型号。
在计算和选择过程中需要考虑冷却塔和冷冻系统的设计参数、性能要求以及可靠性需求等因素，以确保水泵的运行稳定和可靠。

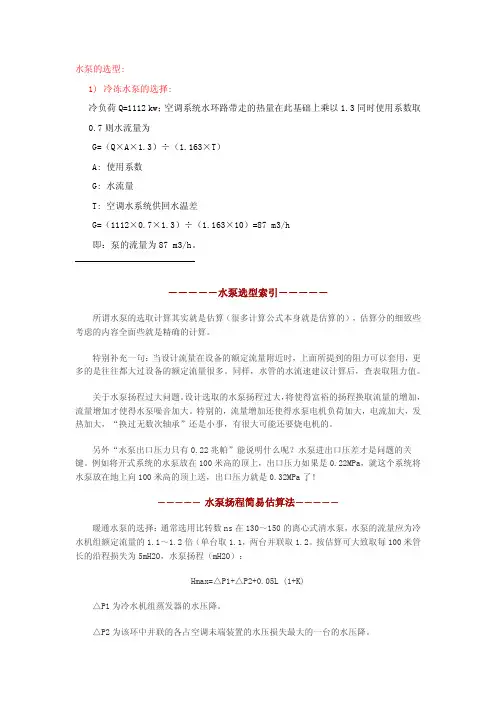

冷水泵的计算及选型
水泵的选型:1)冷冻水泵的选择:冷负荷Q=1112 kw；空调系统水环路带走的热量在此基础上乘以1.3同时使用系数取0.7则水流量为G=（Q×A×1.3）÷（1.163×T）A: 使用系数G: 水流量T: 空调水系统供回水温差G=（1112×0.7×1.3）÷（1.163×10）=87 m3/h即：泵的流量为87 m3/h。
－－－－－水泵选型索引－－－－－所谓水泵的选取计算其实就是估算（很多计算公式本身就是估算的），估算分的细致些考虑的内容全面些就是精确的计算。
特别补充一句：当设计流量在设备的额定流量附近时，上面所提到的阻力可以套用，更多的是往往都大过设备的额定流量很多。
同样，水管的水流速建议计算后，查表取阻力值。
关于水泵扬程过大问题。
设计选取的水泵扬程过大，将使得富裕的扬程换取流量的增加，流量增加才使得水泵噪音加大。
特别的，流量增加还使得水泵电机负荷加大，电流加大，发热加大，“换过无数次轴承”还是小事，有很大可能还要烧电机的。
另外“水泵出口压力只有0.22兆帕”能说明什么呢？水泵进出口压差才是问题的关键。
例如将开式系统的水泵放在100米高的顶上，出口压力如果是0.22MPa，就这个系统将水泵放在地上向100米高的顶上送，出口压力就是0.32MPa了！－－－－－水泵扬程简易估算法－－－－－暖通水泵的选择：通常选用比转数ns在130～150的离心式清水泵，水泵的流量应为冷水机组额定流量的1.1～1.2倍（单台取1.1，两台并联取1.2。
按估算可大致取每100米管长的沿程损失为5mH2O，水泵扬程（mH2O）：Hmax=△P1+△P2+0.05L (1+K)△P1为冷水机组蒸发器的水压降。
△P2为该环中并联的各占空调未端装置的水压损失最大的一台的水压降。
L为该最不利环路的管长K为最不利环路中局部阻力当量长度总和和与直管总长的比值，当最不利环路较长时K 值取0.2～ 0.3，最不利环路较短时K值取0.4～0.6这是我在某篇文章中摘抄下来的。

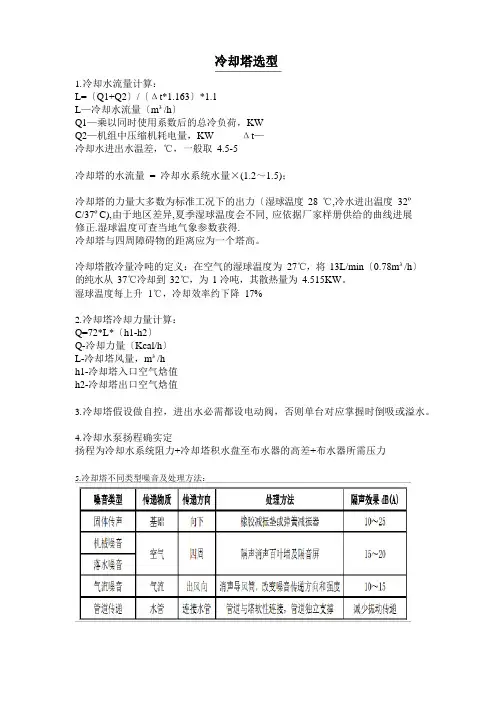

冷却塔选型计算
冷却塔选型1.冷却水流量计算：L=〔Q1+Q2〕/〔Δt*1.163〕*1.1L—冷却水流量〔m³/h〕Q1—乘以同时使用系数后的总冷负荷，KWQ2—机组中压缩机耗电量，KW Δt—冷却水进出水温差，℃，一般取4.5-5冷却塔的水流量= 冷却水系统水量×(1.2～1.5)；冷却塔的力量大多数为标准工况下的出力〔湿球温度28 ℃,冷水进出温度32ºC/37ºC),由于地区差异,夏季湿球温度会不同, 应依据厂家样册供给的曲线进展修正.湿球温度可查当地气象参数获得.冷却塔与四周障碍物的距离应为一个塔高。
冷却塔散冷量冷吨的定义：在空气的湿球温度为27℃，将13L/min〔0.78m³/h〕的纯水从37℃冷却到32℃，为1 冷吨，其散热量为4.515KW。
湿球温度每上升1℃，冷却效率约下降17%2.冷却塔冷却力量计算：Q=72*L*〔h1-h2〕Q-冷却力量〔Kcal/h〕L-冷却塔风量，m³/hh1-冷却塔入口空气焓值h2-冷却塔出口空气焓值3.冷却塔假设做自控，进出水必需都设电动阀，否则单台对应掌握时倒吸或溢水。
4.冷却水泵扬程确实定扬程为冷却水系统阻力+冷却塔积水盘至布水器的高差+布水器所需压力5.冷却塔不同类型噪音及处理方法：.6.冷却水管径选择7.冷却水泵扬程：扬程通常是指水泵所能够扬水的最高度，用 H表示。
最常用的水泵扬程计算公式是H=(p2-p1)/ρg+(c2-c1)/2g+z2-z1。
其中，H——扬程，m;p1，p2——泵进出口处液体的压力，Pa;c1，c2——流体在泵进出口处的流速，m/s;z1，z2——进出口高度，m;ρ——液体密度，kg/m3;g——重力加速度，m/s2。
通常选用比转数ns 在 130～150 的离心式清水泵，水泵的流量应为冷水机组额定流量的 1.1～1.2 倍(单台取 1.1，两台并联取 1.2。
按估算可大致取每 100 米管长的沿程损失为 5mH2O，水泵扬程计算公式(mH2O)：Hmax=△P1+△P2+0.05L(1+K)△P1为冷水机组蒸发器的水压降。

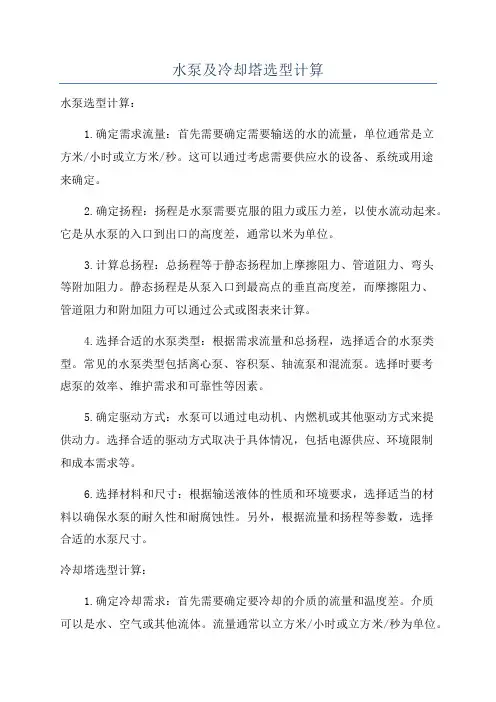

水泵及冷却塔选型计算
水泵及冷却塔选型计算水泵选型计算：1.确定需求流量：首先需要确定需要输送的水的流量，单位通常是立方米/小时或立方米/秒。
这可以通过考虑需要供应水的设备、系统或用途来确定。
2.确定扬程：扬程是水泵需要克服的阻力或压力差，以使水流动起来。
它是从水泵的入口到出口的高度差，通常以米为单位。
3.计算总扬程：总扬程等于静态扬程加上摩擦阻力、管道阻力、弯头等附加阻力。
静态扬程是从泵入口到最高点的垂直高度差，而摩擦阻力、管道阻力和附加阻力可以通过公式或图表来计算。
4.选择合适的水泵类型：根据需求流量和总扬程，选择适合的水泵类型。
常见的水泵类型包括离心泵、容积泵、轴流泵和混流泵。
选择时要考虑泵的效率、维护需求和可靠性等因素。
5.确定驱动方式：水泵可以通过电动机、内燃机或其他驱动方式来提供动力。
选择合适的驱动方式取决于具体情况，包括电源供应、环境限制和成本需求等。
6.选择材料和尺寸：根据输送液体的性质和环境要求，选择适当的材料以确保水泵的耐久性和耐腐蚀性。
另外，根据流量和扬程等参数，选择合适的水泵尺寸。
冷却塔选型计算：1.确定冷却需求：首先需要确定要冷却的介质的流量和温度差。
介质可以是水、空气或其他流体。
流量通常以立方米/小时或立方米/秒为单位。
2.确定冷却塔效能：冷却塔的效能是指单位时间内从介质中吸收的热量。
它可以通过冷却塔的设计参数和规格来确定。
3.计算冷却塔热负荷：根据介质的温度差、容量和单位时间内的热量传输率计算冷却塔的热负荷。
热负荷等于介质的质量乘以比热容和温度差。
4.选择冷却塔类型：根据冷却需求和限制条件，选择适合的冷却塔类型。
常见的冷却塔类型包括湿式冷却塔和干式冷却塔。
5.确定冷却塔尺寸：根据热负荷和冷却效能，选择合适的冷却塔尺寸。
冷却塔的尺寸通常由冷却塔的流通区域和换热表面积决定。
6.选择材料：根据冷却介质的性质和环境要求，选择适当的材料以确保冷却塔的耐久性和耐腐蚀性。
在进行水泵及冷却塔选型计算时，还应考虑经济性、可靠性、环境要求和维护成本等因素。

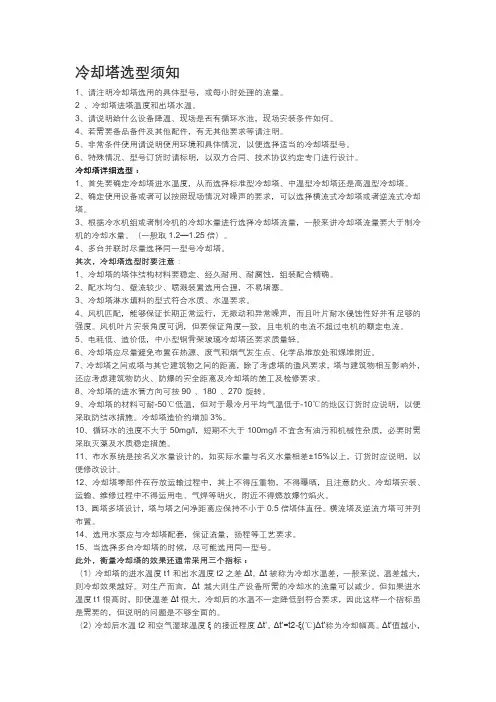

冷却塔选型计算
冷却塔选型须知1、请注明冷却塔选用的具体型号，或每小时处理的流量。
2 、冷却塔进塔温度和出塔水温。
3、请说明给什么设备降温、现场是否有循环水池，现场安装条件如何。
4、若需要备品备件及其他配件，有无其他要求等请注明。
5、非常条件使用请说明使用环境和具体情况，以便选择适当的冷却塔型号。
6、特殊情况、型号订货时请标明，以双方合同、技术协议约定专门进行设计。
冷却塔详细选型：1、首先要确定冷却塔进水温度，从而选择标准型冷却塔、中温型冷却塔还是高温型冷却塔。
2、确定使用设备或者可以按照现场情况对噪声的要求，可以选择横流式冷却塔或者逆流式冷却塔。
3、根据冷水机组或者制冷机的冷却水量进行选择冷却塔流量，一般来讲冷却塔流量要大于制冷机的冷却水量。
（一般取1.2—1.25倍）。
4、多台并联时尽量选择同一型号冷却塔。
其次，冷却塔选型时要注意：1、冷却塔的塔体结构材料要稳定、经久耐用、耐腐蚀，组装配合精确。
2、配水均匀、壁流较少、喷溅装置选用合理，不易堵塞。
3、冷却塔淋水填料的型式符合水质、水温要求。
4、风机匹配，能够保证长期正常运行，无振动和异常噪声，而且叶片耐水侵蚀性好并有足够的强度。
风机叶片安装角度可调，但要保证角度一致，且电机的电流不超过电机的额定电流。
5、电耗低、造价低，中小型钢骨架玻璃冷却塔还要求质量轻。
6﹑冷却塔应尽量避免布置在热源、废气和烟气发生点、化学品堆放处和煤堆附近。
7、冷却塔之间或塔与其它建筑物之间的距离，除了考虑塔的通风要求，塔与建筑物相互影响外，还应考虑建筑物防火、防爆的安全距离及冷却塔的施工及检修要求。
8、冷却塔的进水管方向可按90°、180°、270°旋转。
9、冷却塔的材料可耐-50℃低温，但对于最冷月平均气温低于-10℃的地区订货时应说明，以便采取防结冰措施。
冷却塔造价约增加3%。
10、循环水的浊度不大于50mg/l，短期不大于100mg/l不宜含有油污和机械性杂质，必要时需采取灭藻及水质稳定措施。
冷却水泵及冷却塔选型计算
冷却水泵及冷却塔选型计算冷却水泵和冷却塔是工业设备中常见的冷却系统组成部分。
它们的选型计算主要涉及到冷却负荷的计算、水泵和塔的性能参数选择。
下面将从计算方法、选型要点等方面对冷却水泵和冷却塔的选型计算进行详细介绍。
一、冷却负荷的计算冷却负荷是确定冷却水泵和冷却塔选型的基础。
一般来说，冷却负荷主要是通过计算得到的。
计算冷却负荷的常用公式有以下几种：1.定常冷负荷计算公式：QR=QCI+QSI+QRI其中，QR为冷却负荷，单位为千卡/小时（kcal/h）；QCI为冷却介质（一般为水）的冷负荷，单位为千卡/小时（kcal/h）；QSI为散热设备的冷负荷，单位为千卡/小时（kcal/h）；QRI为介质（一般为空气）对散热设备的冷负荷，单位为千卡/小时（kcal/h）。
2.不定常冷负荷计算公式：QR=QCI+QSI+QRI+QI+QD+QV其中，QI为吸热设备的冷负荷，单位为千卡/小时（kcal/h）；QD为吸热负荷，单位为千卡/小时（kcal/h）；QV为换热负荷，单位为千卡/小时（kcal/h）。
二、冷却水泵选型计算冷却水泵选型主要涉及到流量、扬程等参数的确定。
选型计算步骤如下：1.根据冷却负荷计算结果确定冷却水泵的流量需求。
流量（Q）=QR/ΔH其中，ΔH为水泵扬程，单位为米（m）。
2.根据流量和系统压力确定冷却水泵的类型。
冷却水泵一般分为离心泵和容积泵两种。
一般情况下，离心泵适用于流量大、扬程较低的情况，容积泵适用于流量小、扬程较高的情况。
3.根据流量和扬程选择合适的水泵型号。
从水泵性能曲线中选择合适的型号，确保满足流量和扬程要求。
冷却塔选型计算主要涉及到冷却效果、通风量等参数的确定。
选型计算步骤如下：1.根据冷却负荷计算结果确定冷却塔的冷却效果要求。
冷却效果=ΔT1/ΔT2其中，ΔT1为冷却水前后的温差，单位为摄氏度（℃）；ΔT2为空气前后的温差，单位为摄氏度（℃）。
2.根据冷却效果和流量确定冷却塔的通风量。
冷却水水泵的选型计算
10.4.7 冷却水水泵的选型计算（1）压缩机冷却水系统的设计冷却水的流量 ，按下式10-20进行计算：()0123.6=-w w kQ G c t t（10-20）式中：Q 0——制冷机冷负荷，kW ；k ——制冷机制冷时耗功的热量系数：本设计取1.2； C ——水的比热容，J/kg •℃；t w1 、t w2——冷却塔的进、出水温度，℃。
由于压缩机选型中已经确定冷却水流量范围，本设计取最大值进行计算。
考虑到给水泵附加10%的水量余量，冷却水系统总的流量为：1.1222=244.2m3/h =⨯G参照冷却水供回水系统水力计算表计算可知，最不利环路为：1-6-7-8-9-10-11-22-23-24-25-26-29-30~1’-2’-3’-4’-5’-6’-7’-8’-19’-20’-21’-22’-23’-24’-25’，总阻力为：82kPa（2）水泵的扬程计算冷却水泵的压力（扬程）可按下式10-21进行计算：1.1()=++f d m H h h h （10-21）式中：h f ——冷却水系统管路沿程阻力和局部阻力损失，mH20；h m ——压缩机组油冷却器水阻力，mH20； h d ——冷却塔塔程。
代入数据，由式10-21计算可得冷却水泵的压力为：()21.1()=1.18.2+10+5.4=25.96f d m H h h h mH O =++⨯根据计算参数，选取本设计的冷却水水泵，冷却水水泵型号及参数如下表10-23所示：表10-23 冷却水水泵选型型号及参数表型号 流量 m ³/h 扬程 m 转速 rpn 配电机 kw 泵效率 (%) 汽蚀余量m 重量 kg 台数 KTB150-125-315A18728148022792.55653进行水泵的配管布置时，应注意以下几点：1）安装软性接管：为了降低和减弱水泵的噪声和振动的传递，在连接水泵的吸入管和压出管上安装软性接管。
2）出口装止回阀：目的是为了防止突然断电时水逆流而时水泵受损；3）水泵的吸入管和压出管上应分别设进口阀和出口阀；目的是便于水泵不运行能不排空系统内的存水而进行检修；4）水泵的出水管上应装有温度计和压力表，以利检测。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
冷却塔及冷却水泵选型计算方法：
1冷却塔冷却水量
方法一：
冷却水量=860×Q（kW）×T/5000=559 m3/h
T------系数，离心式冷水机组取1.3，吸收式制冷机组取2.5
5000-----每吨水带走的热量
方法二：
冷却水量：
G= 3.6 Q/C (tw1-tw2)=559 m3/h
Q—冷却塔冷却热量，kW，对电制冷机取制冷负荷1.35倍左右，吸收式取2.5倍左右。
C—水的比热（4.19kJ/kg.k）
tw1-tw2—冷却塔进出口温差，一般取5℃；压缩式制冷机，取4~5℃；吸收式制冷机，取6~9℃
冷却塔吨位=559×1.1=614 m3/h
2冷却水泵扬程
冷却水泵所需扬程
H p=(h f+h d)+h m+h s+h o
式中h f，h d——冷却水管路系统总的沿程阻力和局部阻力，mH2O；
h m——冷凝器阻力，mH2O；
h s——冷却塔中水的提升高度（从冷却盛水池到喷嘴的高差），mH2O；（开式系统有，闭式系统没哟此项）
h o——冷却塔喷嘴喷雾压力，mH2O，约等于5 mH2O。
H p=(h f+h d)+h m+h s+h o=0.02×50+5.8+19.8+5=31.6mH2O
冷却水泵所需扬程=31.6×1.1=34.8 mH2O
冷却水泵流量=262×2×1.1=576 m3/h
3冷冻水泵扬程
冷冻水泵所需扬程
H p=(h f+h d)+h m+h s+h o
式中h f，h d——冷冻水管路系统总的沿程阻力和局部阻力，mH2O ；
h m——蒸发器阻力，mH2O ；
h s——空调器末端阻力，mH2O ；
h o——二通调节阀阻力，mH2O 。
H p=(h f+h d)+h m+h s+h o=0.02×150+5+2.78+4=14.78mH2O
冷却水泵所需扬程=14.78×1.1=16.3 mH2O
冷却水泵流量=220×2×1.1=484 m3/h。
