实训第一部分-综合布线实训项目指导书讲课讲稿
《综合布线技术》实训任务书
《综合布线技术》课程实训任务书与指导书《综合布线技术》课程实训任务书1、实训目的《综合布线技术》是计算机网络技术专业的重要专业课程之一。
经过本次实训，使同学们全面掌握综合布线的设计知识和施工技术。
建讲和鼓舞同学们利用图书室、网络等媒体来获得参照资料和相关资源，培育学生查阅文件资料的能力和编写文档资料的能力。
2、实训内容本次实训主要包含以下内容：1）网络压接线实训、网络跳线制作和测试实训；2）水平子系统布线---20PVC线槽/管墙面布线实训、墙面安装支架固定PVC 线槽 / 线管布线实训、桥架布线方式实训、综合实训；3）垂直子系统布线--- 线槽 / 线管布线实训、钢缆绑扎线缆实训；4）工作区子系统布线--- 线槽 / 线管布线实训、网络插座的安装和模块压接线实训；5）设施间子系统布线--- 机柜安装实训、配线架、理线环安装实训、机柜理线实训等内容；6）管理间子系统布线--- 对工作区、信息插座模块等进行表记和记录实训等内容；3、实训安排（1）实训地址：综合布线实训室等。
（2）实训进度安排：......4、成绩评定成绩以独自课程进行计分，分优（≥85）、良（≥75）、及格（≥60）、不及格（ < 60）四个等级。
......《综合布线技术》课程实训指导书实训一网络压接线原理实训1、实训目的（1）经过本实训掌握网络配线架和网络模块的压接线原理。
（2）掌握网络配线架和网络模块的压接线方法和技巧。
（3）掌握网络线的色谱、剥线方法、预留长度和压接次序。
（4）掌握网络线压接常用工具和操作技巧。
2、实训要求（1 ）达成网络线的两头剥线。
不同意损害线缆铜芯,并且长度适合。
（2 ）达成 6 根网络线的两头压接线实训，合计压接线96 次。
要求压接方法正确，达到96次，每次压接成功，压接线线序正确。
（3 ）掌握网络压接线的原理和操作方法、技巧。
3、实训步骤（1 ）翻开带显示系统的网络配线实训装置电源开关。
察看电源指示灯能否正常。
综合布线实训
综合布线实训1. 概述综合布线是指对建筑物内部的各种信息传输系统进行规划、设计和建设的过程。
在综合布线实训中，学生将学习如何布置电缆、安装网络设备以及维护和管理布线系统。
本文将介绍综合布线实训的内容和流程。
2. 实训目的综合布线实训的目的是培养学生对信息传输系统布线和设计的基本能力。
通过实际操作和练习，学生可以学到以下技能：•了解综合布线的概念和原理•掌握综合布线的基本要求和标准•学习如何布置和安装电缆•掌握网络设备的安装和调试方法•学习布线系统的维护和管理技巧3. 实训内容3.1 综合布线概述在实训开始前，学生将学习综合布线的概念和原理。
他们将了解综合布线的定义、作用以及它在今天的信息技术领域的重要性。
此外，学生还将学习综合布线的基本要求和标准，了解如何根据实际需求进行布线设计。
3.2 电缆的布置和安装学生将学习如何布置和安装不同类型的电缆。
他们将了解电缆的种类、特性和用途，并学习如何选择适合的电缆材料。
学生还将通过实际操作学习电缆布置和安装的基本步骤，包括电缆的测量、切割和连接。
3.3 网络设备的安装和调试在这一部分，学生将学习如何安装和调试网络设备，包括交换机、路由器和服务器等。
他们将学习如何正确连接这些设备，并通过实际操作进行配置和测试。
学生还将学习识别和解决网络故障的方法。
3.4 布线系统的维护和管理在实训的最后阶段，学生将学习布线系统的维护和管理技巧。
他们将学习如何固定电缆、维护网络设备以及管理布线系统的综合布线实训。
4. 实训流程实训流程主要分为以下几个阶段：4.1 前期准备在实训开始前，学生需要进行一些前期准备工作。
包括收集和准备实训所需的设备和材料，熟悉实训的目的和要求，以及了解实训流程。
4.2 理论学习在实际操作之前，学生将进行一些理论学习。
这包括综合布线的概述、电缆的种类和安装方法、网络设备的安装和调试等内容。
学生可以通过课堂教学、在线学习以及实践演示等方式进行知识的学习。
综合布线实训指导书
综合布线实训指导书郑州交通职业学院信息工程系计算机教研室二00七年九月目录实训一5类双绞线RJ-45水晶头接头的制作..................3实训二110型配线架、信息模块的电缆端....................5实训三同轴电缆连接器的制作............................8实训四实训五实训六布线通道的组合安装.............................11各种线缆、光缆的敷设布放........................14设备机架安装及光、电缆的终端固定 (172)实训一5类双绞线RJ-45水晶头接头的制作一、实训目的通过5类双绞线水晶接头的制作了解5类线的色谱和电缆线序。
掌握双绞线连接器中的T568A和T568B的线序安排和水晶接头的制作工艺要求。
学会电缆对号设备的使用方法，检验连线图是否正确。
二、实训器材1、5类双绞线1m；2、RJ-45水晶接头2个；3、5类双绞线电缆连通测试器2个；4、8P水晶头压接钳1把；三、实训内容与步骤1、按照书本4.1.3节“双绞线与RJ-45头的连接工艺”所叙述步骤做一条UTP两头都是T568B的直连线。
2、从线箱中取出长度为1m的5类UTP电缆，使用专用夹线钳剪断。
3、自端头剥去大于40mm，露出4对线。
在操作时不要将里面的导线损伤，里面的心线的外皮是不需要剥掉的，露出来的剥离线要剪掉。
将双绞线反向缠绕开，根据T568B排好线序。
定位电缆线序以便使它们的顺序号是1&2,3&6,4&5,7&8。
4、将理好的线并排插入水晶头内，注意水晶头平的一面要向上。
导线应伸到插头的最前端。
电缆的护套线要留在水晶头压扣窗的里面，这样压接后电缆护套外皮与水晶头压扣才能压实扣紧。
导线插入RJ-45头，导线在RJ-45插头最前端能够见到铜芯。
5、当确定前面的工作都已经完成以后，用压线钳压实水晶头时，压接力量要到位，不用担心水晶头被压坏。
网络综合布线实训教程(第四版)电子教案(全)完整版课件整套教学课件
11
第1章 综合布线系统概述 1.3 综合布线系统的组成和拓扑结构 1.3.1 ISO/IEC11801标准的综合布线组成 综合布线系统可分为3个部分：
1. 建筑群主干布线子系统 2. 建筑物主干布线子系统 3. 水平布线子系统
35
第2章 综合布线系统的设计 信息点数据统计表
36
第2章 综合布线系统的设计
综合布线系统图
端口编码表
37
第2章 综合布线系统的设计 2.3.3 设计与绘图软件介绍
2.4 标识管理设计 2.5 系统保护设计 实训2 综合布线系统设计
38
网络综合布线实训教程 （第四版）
39
第3章 管线系统设计与安装
24
第2章 综合布线系统的设计 写字楼某一层，长30米，宽25米，高5米，已知 最远信息点离竖井25米，最近信息点离竖井5米， 端口冗余留6米，信息点共100个，求需要使用 多少箱双绞线。
25
第2章 综合布线系统的设计
水平布线主要有六种类型的布线方式： （1）地板下管道型(一层或二层) （2）蜂窝型(金属和混凝土) （3）无限制的进出型(活动地板) （4）吊顶型(顶棚型) （5）管道型 （6）其他类型
技术准备 技术准备是指在施工前要求拥有施工图纸、 产品技术资料、相应规范和规程等 。
材料准备 材料准备是指根据设计要求准备足够的材料 以便施工需要，具体包括金属桥架、线槽及 其附件、绝缘导线、电缆、安全型压线帽、 套管、金属膨胀螺栓、接线端子、镀锌材料 和辅助材料等。
41
第3章 管线系统设计与安装 工具准备 具体包括有梯子、钢锯、卷尺、铅笔、线槽 剪、弯管器、切割机、冲击钻、角磨机、手 枪钻、充电起子、电工工具等 。
综合布线实训指导书

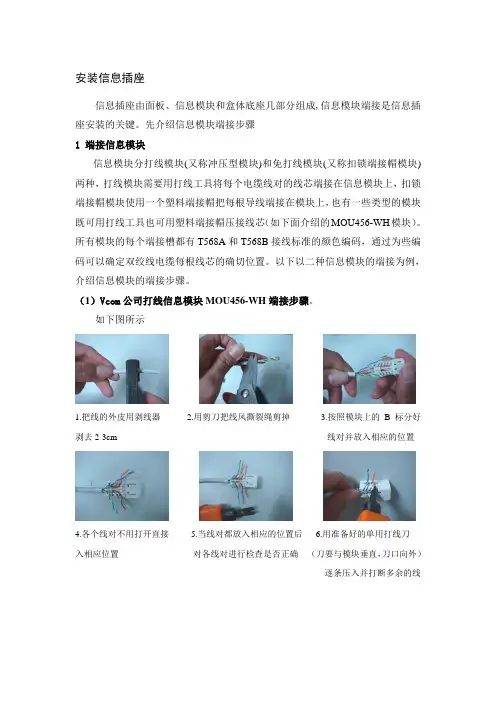

安装信息插座信息插座由面板、信息模块和盒体底座几部分组成,信息模块端接是信息插座安装的关键。
先介绍信息模块端接步骤1 端接信息模块信息模块分打线模块(又称冲压型模块)和免打线模块(又称扣锁端接帽模块)两种，打线模块需要用打线工具将每个电缆线对的线芯端接在信息模块上，扣锁端接帽模块使用一个塑料端接帽把每根导线端接在模块上，也有一些类型的模块既可用打线工具也可用塑料端接帽压接线芯（如下面介绍的MOU456-WH模块）。
所有模块的每个端接槽都有T568A和T568B接线标准的颜色编码，通过为些编码可以确定双绞线电缆每根线芯的确切位置。
以下以二种信息模块的端接为例，介绍信息模块的端接步骤。
（1）Vcom公司打线信息模块MOU456-WH端接步骤。
如下图所示1.把线的外皮用剥线器2.用剪刀把线风撕裂绳剪掉3.按照模块上的B标分好剥去2-3cm 线对并放入相应的位置4.各个线对不用打开直接5.当线对都放入相应的位置后6.用准备好的单用打线刀入相应位置对各线对进行检查是否正确（刀要与模块垂直，刀口向外）逐条压入并打断多余的线7.把各线压入模块后再检查一次8.无误后给模块安装保护帽9.一个模块安装完毕图MOU456-WH信息模块端接步骤（2）Vcom公司免打线信息模块MOU45E-WH端接步骤如图1为Vcom公司免打线信息模块MOU45E-WH1）、用双绞线剥线器将双绞线塑料外皮剥去2—3cm；2）、按信息模块扣锁端接帽上标定的B标(或A标)线序打开双绞线；3）、理平、理直线缆，斜口剪齐导线（便于插入），如图2所示；图1 Vcom公司免打线信息模块MOU45E-WH 图2 理平、理直线缆，斜口剪齐导线4）、线缆按标示线序方向插入至扣锁端接帽，注意开绞长度（至信息模块底座卡接点）不能超过13mm，如图3所示；5）、将多余导线拉直并弯至反面，如图4所示；图3 线缆插入至扣锁端接帽图4 导线拉直弯至反面 6）、从反面顶端处剪平导线，如图5所示；7）、用压线钳的硬塑套将扣锁端接帽压接至模块底座，如图6所示，也可用如图7所示的钳子压接；8）模块端接完成，如图8所示。
综合布线实训室实训参考手册上课内容
福建师范大学物光学院网络综合布线实训指导手册综合布线实训室实训参考手册目录实训项目一：水晶头制作 (4)实训项目二：RJ45模块打压 (9)实训项目三：网络配线强化训练 (13)实训项目四：信息插座端接、安装信息盒 (18)实训项目五：PVC管槽加工切割和安装 (23)实训项目七：图纸设计......................................................................... 错误！未定义书签。
实训项目八：随工检测......................................................................... 错误！未定义书签。
实训项目九：光纤熔接......................................................................... 错误！未定义书签。
综合布线由不同系列和规格的部件组成,其中包括：传输介质、相关连接硬件(如配线架、连接器、插座、插头、适配器)以及电气保护设备等。
这些部件可用来构建各种子系统,它们都有各自的具体用途,不仅易于实施,而且能随需求的变化而平稳升级。
实训项目一：水晶头制作网络跳线在综合布线系统中应用非常广泛，包括网络插座连接PC或者笔记本电脑、网络配线架连接网络交换机等设备和临时性的网络接入等。
网络跳线一般指长度不超过5m，两端用水晶头端接的网络线缆。
目前市场上主流的跳线分为超五类和六类网络跳线，其中六类跳线一般要求原厂制作，超五类的网络跳线可以原厂制作，也可以在工程现场制作。
项目要求：制作一根超五类的网络跳线。
项目内容（具体操作要求）：1)剪断:利用压线钳的剪线刀口剪取适当长充的网线。
剪线钳2)剥皮:用压线钳的剪线刀口将线头剪齐,再将线头放入剥线刀口,让线头角及挡板,稍微握紧压线钳慢慢旋转,让刀口划开双绞线的保护胶皮,拔下胶皮。
实训第一部分综合布线实训项目指导书
网络综合布线实训指导书沈阳工程学院信息工程系网络工程教研室目录实训项目一网络综合布线系统工程常用器材和工具认识............... 实训项目二 RJ-45水晶头端接和跳线制作及测试实训................... 实训项目三网络模块原理端接实训.................................. 实训项目四 RJ-45网络配线架端接实训............................... 实训项目五 110型通信跳线架端接实训............................... 实训项目六基本永久链路实训...................................... 实训项目七复杂永久链路实训...................................... 实训项目八网络插座的安装实训.................................... 实训项目九水平布线系统－PVC线管的布线工程技术实训 .............. 实训项目十水平布线系统－PVC线槽的布线工程技术实训 ..............实训项目一网络综合布线系统工程常用器材和工具认识(讲解1学时，认识1学时)在网络综合布线系统工程施工中，会用到不同的网络传输介质、网络布线配件和布线工具等。
在实训项目一中将详细介绍网络综合布线系统工程常用器材和工具。
1．线槽规格、品种和器材在综合布线系统中使用的线槽主要包括金属线槽和塑料线槽。
a.金属槽金属槽由槽底和槽盖组成，每根糟一般长度为2米，槽与槽连接时使用相应尺寸的铁板和螺丝固定。
槽的外型如图所示。
图3-9 线槽外形b.塑料槽塑料槽的外状与图类似，但它的品种规格更多。
与PVC槽配套的附件有：阳角、阴角、直转角、平三通、左三通、右三通、连接头、终端头、接线盒(暗盒、明盒)等。
c.金属管金属管是用于分支结构或暗埋的线路，它的规格也有多种，以外径mm为单位。
《综合布线实训指导书》
综合布线实训指导书》工程经验2.3工程经验建筑物的综合布线是一个较为复杂的工程，工程设计的好坏直接影响工程的质量和网络链路的性能。
在工程的设计过程中以下几点是需要注意的：1.重视设计阶段设计阶段非常重要，因此必须提前对综合布线系统进行设计，跟土建、消防、空调、照明等安装工程互相配合好，免得产生不必要的施工冲突。
2.必须考虑今后的升级设计时，尽量考虑多铺设一些，采用双孔面板（一个语音，一个数据）,跟电配合好，在信息点附近布电源点。
由于综合布线一般来说是一次性到位的工程，线布好了，要更改布线相对困难，而通信设备随着发展是越来越多，所以多布一些较为稳妥。
3.选择性价比高的产品不要片面追求布线产品的品牌，进几年来，其实国内的一些厂家生产的非屏蔽线、光缆、模块等其它的网络设备性能上已进达到行业标准，价格上具有较大的优势，所以可以考虑用我们自己的产品。
3.4工程经验综合布线的配线端接质量的好坏直接影响网络链路的性能。
在工程项目端接过程中以下几点是需要注意的：1.配线合理在施工过程中，管理间设备之间要进行合理配线，需要根据设备之间连接的距离制作长度适合的跳线并进行标记和整理，方便管理和日常维护。
2.正确端接模块端接时，使用相同的标准进行端接，一般使用T568B线序进行端接。
4.3工程经验在工程项目实施过程中以下几点是需要注意的：1.光缆架设按要求进行在光缆敷设施工中，严禁光缆打小圈及折、扭曲，敷放光缆应严格按光缆施工要求，从而最低限度地降低光缆施工中光纤受损伤的几率，避免光纤芯受损伤导致的熔接损耗增大。
2.正确切割光纤切刀的摆放要平稳，切割时，动作要自然、平稳，勿重、勿急，避免断纤、斜角、毛刺、裂痕等不良端面的产生。
3.谨防端面污染热缩套管应在剥覆前穿入，严禁在端面制备后穿入。
裸纤的清洁、切割和熔接的时间应紧密衔接，不可间隔过长，特别是已制备的端面切勿放在空气中。
移动时要轻拿轻放，防止与其它物件擦碰。
在接续中应根据环境，对切刀“V”形槽、压板、刀刃进行清洁，谨防端面污染。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
网络综合布线实训指导书沈阳工程学院信息工程系网络工程教研室目录实训项目一网络综合布线系统工程常用器材和工具认识 (1)实训项目二RJ-45水晶头端接和跳线制作及测试实训 (5)实训项目三网络模块原理端接实训 (6)实训项目四RJ-45网络配线架端接实训 (7)实训项目五110型通信跳线架端接实训 (8)实训项目六基本永久链路实训 (9)实训项目七复杂永久链路实训 (10)实训项目八网络插座的安装实训 (11)实训项目九水平布线系统－PVC线管的布线工程技术实训 (13)实训项目十水平布线系统－PVC线槽的布线工程技术实训 (15)实训项目一网络综合布线系统工程常用器材和工具认识(讲解1学时，认识1学时)在网络综合布线系统工程施工中，会用到不同的网络传输介质、网络布线配件和布线工具等。
在实训项目一中将详细介绍网络综合布线系统工程常用器材和工具。
1．线槽规格、品种和器材在综合布线系统中使用的线槽主要包括金属线槽和塑料线槽。
a.金属槽金属槽由槽底和槽盖组成，每根糟一般长度为2米，槽与槽连接时使用相应尺寸的铁板和螺丝固定。
槽的外型如图1.1所示。
图3-9 线槽外形b.塑料槽塑料槽的外状与图 1.1类似，但它的品种规格更多。
与PVC槽配套的附件有：阳角、阴角、直转角、平三通、左三通、右三通、连接头、终端头、接线盒(暗盒、明盒)等。
c.金属管金属管是用于分支结构或暗埋的线路，它的规格也有多种，以外径mm为单位。
管的外形如图1.1所示。
d.塑料管塑料管产品分为2大类：即PE阻燃导管和PVC阻燃导管。
与PVC管安装配套的附件有：接头、螺圈、弯头、弯管弹簧；一通接线合、二通接线合、三通接线合、四通接线合、开口管卡、专用截管器、PVC粗合剂等。
图1.1 线槽外形和线管外形2. 桥架桥架分为普通型桥架、重型桥架、槽式桥架。
在普通桥架中还可分为普通型桥架，直边普通型桥架。
桥架的外形如图1.2所示。
在普通桥架中，有以下主要配件供组合：梯架、弯通、三通、四通、多节二通、凸弯通、凹弯通、调高板、端向联结板、调宽板、垂直转角联接件、联结板、小平转角联结板、隔离板等。
在直通普通型桥架中有以下主要配件供组合：梯架、弯通、三通、四通、多节二通、凸弯通、凹弯通、盖板、弯通盖板、三通盖板、四通盖、凸弯通盖板、凹弯通盖板、花孔托盘、花孔弯通、花孔四通托盘、联结板垂直转角联接扳、小平转角联结板、端向联接板护扳、隔离板、调宽板、端头挡板等。
图1.2桥架外形图1.3 信息模块3. 信息模块信息模块分为6类、超5类、3类，且有屏蔽和非屏蔽之分。
信息模块如图1.3所示。
信息模块满足T-568A超五类传输标准，符合T568A和T568B线序，适用于设备间与工作区的通讯插座连接。
芯针触点材料50μm的镀金层，耐用性为1500次插拔。
打线柱外壳材料为聚碳酸酯，IDC打线柱夹子为磷青铜。
适用于22，24及26AWG（0.64，0.5及0.4mm）线缆，耐用性为350次插拔。
4. 面板和底盒a．面板常用面板分为单口面板和双口面板，面板外型尺寸符合国标86型、120型。
86型面板的宽度和长度分别是86毫米，通常采用高强度塑料材料制成，适合安装在墙面，具有防尘功能。
120型面板的宽度和长度是120毫米，通常采用铜等金属材料制成，适合安装在地面，具有防尘、防水功能。
图1.4网络面板b.底盒常用底盒分为明装底盒和暗装底盒，如图1.5。
（a）明装底盒（b）暗装底盒图1.5 底盒5. 配线架配线架是实现垂直干线和水平布线两个子系统交叉连接的枢纽，一般放置在管理区和设备间的机柜中。
在网络工程中常用的配线架有双绞线配线架和光纤配线架。
双绞线配线架的作用是在管理子系统中将双绞线进行交叉连接，用在主配线间和各分配线间。
光纤配线架的作用是在管理子系统中将光缆进行连接，通常在主配线间和各分配线间进行。
图1.6配线架6.机柜机柜是存放设备和线缆交接的地方。
机柜以U为单元区分（1U=44.45mm）标准的机柜为：宽度19in，宽度为600mm，一般情况下:服务器机柜的深≥800 mm，而网络机柜的深≤800 mm。
产品名称用户单元规格型号（宽*深*高）产品名称用户单元规格型号（宽*深*高）普通墙柜系列6U 530*400*300普通网络机柜系列18U 600*600*10008U 530*400*400 22U 600*600*12009U 530*400*450 27U 600*600*140012U 530*400*600 31U 600*600*1600普通服务器机柜系列（加深）31U 600*800*1600 36U 600*600*180036U 600*800*1800 40U 600*600*200040U 600*800*2000 45U 600*600*2200图1.7 网络机柜7. 布线工具a.5对110型打线工具110型连接端子打线工具。
一次最多可以接5对的连接块，操作简单，省时省力。
如图1.8所示。
b.单对110型打线工具适用于线缆、110型模块及配线架的连接作业。
使用时只需要简单地在手柄上推一下，就能完成将导线卡接在模块中，完成端接过程。
如图1.9所示。
➢使用打线工具时，必须注意以下事项：➢用手在压线口按照线序把线芯整理好，然后开始压接，压接时必须保证打线钳方向正确，有刀口的一边必须在线端方向，正确压接后，刀口会将多余线芯剪断。
否则，会将要用的网线铜芯剪断或者损伤。
➢打线钳必须保证垂直，突然用力向下压，听到“咔嚓”声，配线架中的刀片会划破线芯的外包绝缘外套，与铜线芯接触。
➢如果打接时不突然用力，而是均匀用力时，不容易一次将线压接好，可能出现半接触状态。
➢如果打线钳不垂直时，容易损坏压线口的塑料芽，而且不容易将线压接好。
图1.8 5对打线工具图1.9 单对打线工具c.RJ45+RJ11双用压接工具适用于RJ45、RJ11水晶头的压接。
d.RJ45单用压接工具一把钳子包括了双绞线切割、剥离外护套、水晶头压接等多种功能。
见图1.10e．剥线器见图1.11图1.10各类压线钳图1.10剥线器实训项目二RJ-45水晶头端接和跳线制作及测试实训(讲解1学时，实训2学时)【实训目的】1）掌握RJ-45水晶头和网络跳线的制作方法和技巧。
2）掌握网络线的色谱、剥线方法、预留长度和压接顺序。
3）掌握各种RJ-45水晶头和网络跳线的测试方法。
4）掌握网络线压接常用工具和操作技巧。
【实训要求和课时】1）完成网络线的两端剥线，不允许损伤线缆铜芯，长度合适。
2）完成4根网络跳线制作实训，共计压接8个RJ-45水晶头。
3）要求压接方法正确，每次压接成功，压接线序检测正确，正确率100%。
4）3-4人一组，2课时完成。
【实训设备、材料和工具】1）“西元”牌网络配线实训装置。
2）实训材料包1个。
RJ-45水晶头8个，500mm网线4根。
3）剥线器1把，压线钳1把，钢卷尺1个。
【实训步骤】（1）剥开双绞线外绝缘护套（2）拆开4对双绞线将端头已经抽去外皮的双绞线按照对应颜色拆开成为4对单绞线。
（3）拆开单绞线将4对单绞线分别拆开。
（4）将8芯线排好线序，568B线序为白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。
（5）剪齐线端把整理好线序的8根线端头一次剪掉，留14毫米长度。
（6）插入RJ-45水晶头和压接重复以上步骤，完成另一端水晶头制作，这样就完成了一根网络跳线了。
（7）网络跳线测试把跳线两端RJ-45头分别插入测试仪上下对应的插口中，观察测试仪指示灯闪烁顺序，如图2.1所示。
如果有一芯或者多芯没有压接到位时，对应的指示灯不亮。
如果有一芯或者多芯线序错误时，对应的指示灯将显示错误的线序。
图2.1跳线测试图【实训报告】1）写出网络线8芯色谱和568B端接线顺序。
2）写出RJ-45水晶头端接线的原理。
3）总结出网络跳线制作方法和注意事项。
实训项目三网络模块原理端接实训(讲解1学时，实训2学时)【实训目的】1）掌握网线的色谱、剥线方法、预留长度和压接顺序。
2）掌握通信配线架模块的端接原理和方法，常见端接故障的排除。
3）掌握常用工具和操作技巧。
【实训要求】1）完成6根网线的两端剥线，不允许损伤线缆铜芯，长度合适。
2）完成6根网线的两端端接，共端接96芯线，端接正确率100%。
3）排除端接中出现的开路、短路、跨接、反接等常见故障。
4）3-4人一组，2课时完成。
【实训设备、材料和工具】1）“西元”牌网络配线实训装置。
2）实训材料包1个。
内装长度500毫米的网线6根。
3）剥线器1把，打线钳1把，钢卷尺1个。
【实训步骤】（１）实训材料和工具准备，取出网线，剥开外绝缘护套。
（２）拆开4对双绞线并拆开单绞线。
（３）打开网络压接线实验仪电源。
（４）按照线序放入端接口并且端接。
端接顺序按照568B从左到右依次为“白橙、橙、白绿、蓝、白蓝、绿、白棕、棕”。
（５）另一端端接。
（６）故障模拟和排除。
（７）重复以上操作，完成全部6根网线的端接。
压接完线芯，对应指示灯不亮，而有错位的指示灯亮时，表明上下两排中，有1芯线序压错位，必须拆除错位的线芯，重复在正确位置压接，直到对应的指示灯亮。
图3.1模块端接图3.2 端接测试【实训报告】1）写出网络线8芯色谱和568B端接线顺序。
2）写出模块端接原理。
3）写出压线钳操作注意事项实训项目四RJ-45网络配线架端接实训(讲解1学时，实训2学时)【实训目的】1）熟练掌握RJ-45网络配线架模块端接方法。
2）掌握通信跳线架模块端接原理和方法。
3）掌握常用工具和操作技巧。
【实训要求和课时】1）完成6根网线的端接，一端RJ-45水晶头端接，另一端通信配线架模块端接。
2）完成6根网线的端接。
一端RJ-45网络配线架模块端接，另一端通信跳线架模块端接。
3）排除端接中出现的开路、短路、跨接、反接等常见故障。
4）3-4人一组，2课时完成。
【实训设备、材料和工具】1）“西元”牌网络配线实训装置。
2）实训材料包1个。
500mm网线12根,RJ-45水晶头6个。
3）剥线器1把，打线钳1把，钢卷尺1个。
【实训步骤】1）从实训材料包中取出2根网线，打开压接线实验仪电源。
2）完成第一根网线端接，网线一端进行RJ-45水晶头端接，另一端与通信跳线架模块的端接。
3）完成第二根网线端接，形成链路把网线一端与配线架模块端接，另一端与通信跳线架模块端接，这样就形成了一个网络链路，对应指示灯直观显示线序。
4）端接过程中，仔细观察指示灯，及时排除端接中出现的开路、短路、跨接、反接等常见故障。
5）重复以上步骤完成其余5根网线的端接。
图4.1 网线端接图4.2 观察指示灯图4.3 网线全部端接【实训报告】1）写出568A和568B端接线顺序。
2）写出网络配线架模块端接线的原理。
