第二章 绘制草图

合集下载

第2章proe草绘基础

第2章proe草绘基础
➢选取圆心和点绘制圆 ➢绘制同心圆 ➢选取三点绘制圆 ➢绘制相切圆 2.绘制椭圆 ➢指定长轴端点绘制椭圆 ➢指定中心点和长轴端点绘制椭圆
1.通过3点或通过在其端点与图元相切来创建圆弧
第3个点
第1个点
第2个点
单击草绘工具栏中的“通过3 点或通过在其端点与图元相 切来创建弧”按钮,在工作 区依次单击两点作为圆弧的 端点,移动鼠标指针到合适
删除
如果两个图元未相交, 但延伸后能相交,则删 除相交点以外的部分, 并将两个图元延伸至相
交点
1. 镜像
选择“编辑”>“镜像”菜单或者单击草 绘工具栏中的“镜像选定的图元”按 钮,单击选取一条中心线作为对称轴
2
1
选择要镜像复制的图元
镜像出来 的图元
2.3.2 镜像工具
2. 旋转和缩放
在弹出的“缩放旋转”对话框中,设置 图元的缩放比例和旋转角度,最后单击 “接受更改”按钮完成操作
成文本创建
波浪形文 本效果图
1
2
启动Pro/E软件,选择“文件”>“新建” 菜单,打开“新建”对话框,选中“草绘” 项,然后单击“确定”按钮,进入草绘模 式。单击草绘工具栏中的“创建样条曲线” 按钮,在草绘区绘制一条曲线
选中曲线,选择“编辑”>“切换 构造”菜单,将其由实线变成虚 线
3
单击草绘工具栏中的“创建文本”按 钮,选取曲线的左端点作为起始点, 选择另外一点确定文本高度与方向, 此时会弹出“文本”对话框,在“文 本行”框中输入“Pro/ENGINEER Wildfire”
2.偏移边
➢偏移单一边:该选项可选取模型中的单个边为偏移对象。 ➢偏移环:该选项可以以系统自动选取的环为偏移对象。
3.加厚边:以现有模型边线为参照,通过在两侧偏移边来创建新的图元。

第02章 二维草图的绘制-02

第02章 二维草图的绘制-02

将在3.1.3节中进行详细的讲解。
2.8 几何约束
2.8.1 几何约束的显示与隐藏
1.各种几何约束符号列表 2.几何约束的屏幕显示控制 3.几何约束符号颜色含义 约束:显示为青绿色。 鼠标指针所在的约束:显示为青绿色。 选定的约束:显示为粉红色。
2.8.2 几何约束种类
几何约束种类有:中点、重合、水平、全等、相切、同心、合 并、平行、竖直、相等、对称、固定、共线、垂直。
选择下拉菜单【工具】/【草图绘制实体】/【平行四边形】 命令,即可绘制平行四边形。
2.6.6 绘制多边形
选择下拉菜单【工具】/【草图绘制实体】/【多边形】命 令,即可绘制多边形。
2.6.7 绘制圆
选择下拉菜单【工具】/【草图绘制实体】/【圆】命令,
即可绘制圆。
2.6.8 绘制圆弧
选择下拉菜单【工具】/【草图绘制实体】/【圆心/起/终 点画弧】命令,即可绘制圆弧。
2.2 进入与退出草图设计环境
1.进入草图设计环境的操作方法 注意:要进入草图设计环境,必须先选择一个草图基准 面,也就是要确定新草图在三维空间的放置位置。草图基准面 是草图所在的某个空间平面,它可以是基准平面,也可以是实 体的某个表面等。 2.退出草图设计环境的操作方法 在草图设计环境中,选择下拉菜单【插入】/【退出草图】 命令(或单击图形区左上角的“退出草图”按钮),即可退出 草图设计环境。
2.5 二维草绘环境的设置
1.设置网格间距 2.设置系统捕捉 3.草图设计环境中图形区的快速调整 注意:图形区这样的调整不会改变图形的实际大小和实 际空间位置,它的作用是便于用户查看和操作图形。
2.6 二维草图的绘制
2.6.1 草图绘制概述
要绘制草图,应先从草图设计环境中的工具条按钮区或 【工具】下拉菜单中选取一个绘图命令,然后可通过在图形区 中选取点来创建草图。

第2章 草图

第2章 草图

多边形
绘制多边形
圆角
在两个草图实体的 交叉处生成一个切 线弧,并且剪切其 余的部分 在两个草图实体的 交叉处按一定角度 和距离裁剪,并且 用直线连接
倒角
部分椭圆
绘制部分椭圆
8
2.1.2 草图绘制工具栏
续表2-2
按钮图标 含义 功能 使用说明 单击草图绘制工具栏上【椭圆】图标按钮 或单击菜 单“工具”→“草图绘制实体” →“椭圆” 单击图 形区域来放置确定椭圆圆心,拖动并单击以设定椭圆 长轴,拖动并再次单击来设定短轴。 单击草图绘制工具栏上的【抛物线】图标按钮 或单 击菜单“工具”→“草图绘制实体” →“抛物线” 。 单击第一点,确定抛物线的中心;单击第二点,确定 抛物线的焦距;单击第三点,确定其起点;单击第四 点,确定抛物线的终止点。
矩形
单击草图绘制工具栏上的【矩形】图标按钮 或单击菜单 绘制一边与水平线 “工具”→“草图绘制实体” →“矩形” 。单击确定矩形 平行的矩形 的第一角点,拖动(或单击)确定矩形的另一点 单击草图绘制工具栏上的【多边形】图标按钮 或单击菜 单“工具”→“草图绘制实体” →“多边形” 。在特征管 理区中为边数 指定数值,单击图形区域以定位多边形中心, 然后拖动多边形选择内切圆或者外接圆并为圆直径 输入数 值,为角度 输入数值或者在特征管理器中修改多边形的任 何属性。 选择两个圆角实体或点。单击草图绘制工具栏上的【圆角】 图标按钮 或单击菜单“工具”→“草图绘制实体” →“圆角” 。或者在特征管理器中,设置圆角参数,单击 图标按钮 选择两个要倒角的两个草图实体。单击草图绘制工具栏上的 【倒角】图标按钮 或单击菜单“工具”→“草图绘制实 体” →“倒角” 。在特征管理器中,设置草图倒角参数, 单击图标按钮 单击草图绘制工具栏上的【部分椭圆】图标按钮 或单击菜 单“工具”→“草图绘制实体” →“部分椭圆” 。在图形 区域单击确定椭圆圆心,拖动并单击来定义椭圆的一个轴, 拖动并单击来定义第二个轴。绕圆周拖动指针来定义椭圆的 范围,然后单击来完成椭圆的绘制

第 2 章 草图绘制.ppt

第 2 章 草图绘制.ppt
即可绘制一条连接这些点的平滑曲线。 7. 创建点 单击工具栏中点工具图标 ;在图形区单击,即创建一个点。
上一页 下一页 返回
2.2 基本图元的绘制
8. 创建文本 单击工具栏文本工具图标 ;在图形区单击,确定文本高度的起点;
移动鼠标,单击确定文本高度的顶点。此两点构成的直线长度决定文 本的高度,直线的倾斜角度决定文本的方向。 在【文本行】中输入文本。在【文本】对话框中选择【沿曲线放置】 选项,再在图形区中选取一条曲线,则可使文本沿着曲线放置。 9. 使用棱边创建图元 通过直接复制或偏距复制已创建的特征棱边来创建草绘图元。 10. 使用已保存的草图 在草绘界面的主菜单中选择【草绘】|【数据来自文件】|【文件系统】 命令,然后在【打开】对话框中选择要应用的文件。还可调用【草绘 器调色板】选项组中的图形。
上一页 下一页 返回
2.3 编辑草图
3. 解决约束冲突 当增加的约束和现有的约束或尺寸相互冲突时,系统就会加亮冲突约
束或尺寸,并弹出【解决冲突】对话框,用户可以通过删除多余的尺 寸或约束来解决草绘约束冲突,也可撤销导致草绘约束冲突的操作。
2.3.5 尺寸标注
在草图绘制时,系统会自动标注尺寸,这些尺寸为【弱】尺寸,弱尺 寸显示为灰色,不能手动删除。用户也可按照设计意图自己标注尺寸, 这些尺寸为【强】尺寸,增加强尺寸时,系统会自动删除多余的弱尺 寸和约束。标注尺寸的操作方法为:单击工具栏中的尺寸标注图 标 ,选择要标注尺寸的图元,再移动鼠标到尺寸放置点,单击中 键确认。
下一页 返回
2.1 草绘工作界面简介
2.1.2 熟悉草绘界面
Pro/E Wildfire 3.0 的草绘界面如 图2−2 所示,包括标题栏、菜单栏 、绘图区、主工具栏和草绘工具栏。

Solidworks课件 第二章 草图绘制

Solidworks课件 第二章 草图绘制

3 延伸、裁剪实体
草图延伸是指将草图实体延伸到另一个草图实体,经常 用来增加草图实体(直线、中心线或圆弧)的长度。 1)单击草图延伸按钮 ,或选择[工具]|[草图工具] |[延伸]命令。这时鼠标指针变为 形状。 2)将鼠标指针移动到要延伸的草图实体上(如直线、圆 弧等),此时所选实体显示为红色,绿色的线条指示实 体将延伸的方向。 3))如果要向相反的方向延伸实体,则将鼠标指针移到 直线 或圆弧的另一半上,并观察新的预览。 4)单击该草图实体接收预览指示的延伸效果,此时草图 实体延伸到与下一个可用的草图实体相交。
第二章 绘制与编辑草图
一实例看设计过程 A生成基体特征 1)、绘制第一张二维草图 2)、拉伸基体特征 3)、添加切除特征 4)、抽壳零件 5)、为零件添加圆角 6)、显示剖面视图 B 零件工程图的生成 1)、打开工程图模板 2)、建立零件工程图 3)、添加尺寸到工程图 4)、插入模型视图 说明设计中草图是创那家零件模型的基础。是使用 SW进行零件造型过程中必须要掌握的基本功。
度量单位
在SolidWorks 中可以使用多种度量单位,包括埃、毫微 米(纳米)、微米、毫米、厘米、米、英寸、英尺。 设置文件的度量单位,可如下操作: 1、选择[工具]|[选项]命令,打开[系统选项]对 话框。 2、单击[文件属性]标签,打开[系统选项]选项卡。 3、选择[单位]项目。在[单位系统]栏中的单选按 钮组中选择一个单位系统。 4、单击[确定]按钮。
2.6实例操作
1绘制垫圈 草图
2轮盘
3绘制端盖草图
3绘制连接件草图
角铁草图
2.5添加几何关系
几何关系是一种特殊的约束关系,一般与尺寸标注 工具配合使用来完成草图的绘制。为节省草图绘制时间, 提高工作效率和绘制精度,在草图绘制时可以增加一些 平行垂直等关系来帮助图形的几何定位。 几何关系主要有: 水平或竖直--------------一条或多条直线操作 共线--------------两条或多条直线操作 全等--------------两条或多条直线操作 垂直--------------两条直线 相切--------------圆弧及直线 同心--------------两段或多段圆弧 交叉点--------------两条直线和一个点 重合--------------一个点和一条曲线 相等--------------两条或多条直线圆弧操作 对称--------------一个中心线和两个相同实体 固定--------------任何图元

第2章 草图绘制

第2章  草图绘制

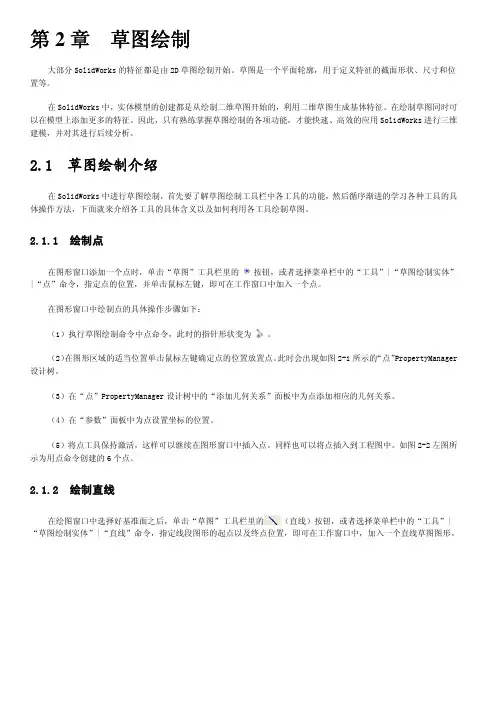

第2章草图绘制大部分SolidWorks的特征都是由2D草图绘制开始。

草图是一个平面轮廓,用于定义特征的截面形状、尺寸和位置等。

在SolidWorks中,实体模型的创建都是从绘制二维草图开始的,利用二维草图生成基体特征。

在绘制草图同时可以在模型上添加更多的特征。

因此,只有熟练掌握草图绘制的各项功能,才能快速、高效的应用SolidWorks进行三维建模,并对其进行后续分析。

2.1草图绘制介绍在SolidWorks中进行草图绘制,首先要了解草图绘制工具栏中各工具的功能,然后循序渐进的学习各种工具的具体操作方法,下面就来介绍各工具的具体含义以及如何利用各工具绘制草图。

2.1.1绘制点在图形窗口添加一个点时,单击“草图”工具栏里的按钮,或者选择菜单栏中的“工具”|“草图绘制实体”|“点”命令,指定点的位置,并单击鼠标左键,即可在工作窗口中加入一个点。

在图形窗口中绘制点的具体操作步骤如下:(1)执行草图绘制命令中点命令,此时的指针形状变为。

(2)在图形区域的适当位置单击鼠标左键确定点的位置放置点。

此时会出现如图2-1所示的“点”PropertyManager 设计树。

(3)在“点”PropertyManager设计树中的“添加几何关系”面板中为点添加相应的几何关系。

(4)在“参数”面板中为点设置坐标的位置。

(5)将点工具保持激活,这样可以继续在图形窗口中插入点。

同样也可以将点插入到工程图中。

如图2-2左图所示为用点命令创建的6个点。

2.1.2绘制直线在绘图窗口中选择好基准面之后,单击“草图”工具栏里的(直线)按钮,或者选择菜单栏中的“工具”|“草图绘制实体”|“直线”命令,指定线段图形的起点以及终点位置,即可在工作窗口中,加入一个直线草图图形。

图2-1 “点”设计树 图2-2 绘制点在图形窗口中绘制直线的具体操作步骤如下:(1)执行草图绘制命令中的直线命令,此时的指针形状变为。

(2)在图形区域的适当位置单击鼠标左键确定直线的起点,并释放(或拖动)指针开始直线的绘制操作。

AutoCAD第2章 草图绘制

(2)单击选择图形区3个基准面中的一个,确定要在哪个平面上绘制草图实体。 (3)单击“标准视图”工具栏中的“正视于”按钮,旋转基准面,方便绘图。
2.选择草图绘制基准面
(1)先在特征管理区中选择要绘制的基准面,即前视基准面、右视基准面 和上视基准面中的一个面。 (2)单击“标准视图”工具栏中的“正视于”按钮,旋转基准面。 (3)单击“草图”工具栏中的“草图绘制”按钮,或者单击要绘制的草图 实体,进入草图绘制状态。
(a)确定圆心
(b)确定半径
(c)确定圆
2.绘制基于周边的圆
(1)在草图绘制状态下,选择菜单栏中的“工具”→“草图绘制实体”→“周 边圆”命令。 (2)在图形区单击确定圆周边上的一点,如图(a)所示。 (3)移动光标拖出一个圆,然后单击确定周边上的另一点,如图(b)所示。 (4)完成拖动时,光标变为如图(b)所示时,右击确定圆,如图(c)所示。 (5)单击“圆”属性管理器中的“确定”按钮。
(a)
(b)
2.2.2 绘制直线与中心线
直线分为3种类型,即水平直线、竖直直线和任意角 度直线。 ✓ 水平直线:在绘制直线过程中,笔形光标附近会出
现水平直线图标符号,如图所示。 ✓ 竖直直线:在绘制直线过程中,笔形光标附近会出
现竖直直线图标符号,如图所示。 ✓ 任意角度直线:在绘制直线过程中,笔形光标附近
(5)在图形区单击确定直线的起点3,然后移动光标到图中合适的位置,由于 直线34为水平直线,所以当光标附近出现符号时,单击确定直线34的终点4。 (6)重复以上绘制直线的步骤,绘制其他直线段。 (7)按<Esc>键,或者在图形区右击,在快捷菜单中单击“选择”命令,退出 直线的绘制。
2.2.3 绘制圆
(a)生成交点前的图形

第2章 草图的绘制与编辑


2.2.1 草图绘制工具栏
2.2.2 直线的绘制
在所有的图形实体中,直线是最基本的图形实体.具体操作如下: (1)执行直线绘制命令 (2)确定直线的起点 (3)完成直线绘制 (4)对所绘制的直线进行修改
2.2.3 圆的绘制
圆也是草图绘制中经常使用的图形实体.创建圆的默认方式是指定圆心和 半径.具体操作如下: (1)执行绘制圆命令 (2)确定圆心位置 (3)给定半径 (4)对所绘制圆的修改
2.4.1 度量单位
在SolidWorks 2007 SolidWorks 2007中可以使用多种度量单位,包括埃,毫微米(纳 米),微米,毫米,厘米,米,英寸,英尺. 通过选择"工具"→"选项"命令,打开"系统选项"对话框;单击 "文件属性"标签,打开"系统选项"选项卡;选择"单位"项目;在 "单位系统"栏中的单选按钮组中选择一个单位系统.单击"确定"按 钮.
2.2.4 圆弧的绘制
圆弧是圆的一部分,SolidWoks提供了3种绘制圆弧的方法:圆心/起点/终 点画弧,三点画弧,切线画弧.
2.2.5 矩形的绘制
矩形被认为是由独立的4条直线边组成的,可以分别对其进行编辑 (如剪切,删除等).绘制矩形的操作如下: 单击矩形按钮 ,或选择"工具"→"草图"→"绘制工具矩形" 命令,此时指针变为 形状. 单击矩形的一个角要出现的位置;拖动鼠标,调整好矩形的大小和 形状后再释放鼠标.在拖动鼠标时矩形的尺寸会动态地显示.
2.2.9 抛物线的绘制
(1)绘制抛物线 单击抛物线按钮,或选择"工具"→"草图绘制工具"→"抛物线"命 → → 令,鼠标指针变为形状. 单击鼠标以放置抛物线的焦点,然后拖动鼠标以放大抛物线;画出抛物 线,出现"抛物线"属性管理器.单击抛物线并拖动来定义曲线的范围. (2)修改抛物线 单击选择按钮,当鼠标指针位于抛物线上时会变成形状. 选择要修改的抛物线,则出现"抛物线"属性管理器,拖动顶点以形成 曲线.当选择顶点时鼠标指针变成形状.选择要修改的选项完成抛物线 的修改.

Photoshop课件教程第2章绘制草图

第2章 绘制草图
▪ Pro/ENGINEER是一个特征化、参数化、尺寸驱动的三维设计软件。 创建特征时要首先绘制草图截面并修改其尺寸值。基准的创建和操 作也需要进行草图绘制。在本章中将介绍绘制草图、编辑草图以及 草图的尺寸标注和几何约束使用方法。
2.1 基本概念
▪ 使用Pro/ENGINEER进行三维实体建模时,需首先绘制一个基础实 体,然后在实体上进行各项操作,如添加实体、切除实体等,这也 是使用Pro/ENGINEER进行三维设计的基本思路。可以通过多种方 式生成三维实体,如拉伸、旋转等。若需要进行拉伸、旋转等操作, 将会涉及到Pro/ENGINEER中一个非常重要的环节——草图绘制。
2.4.2 “编辑”菜单
“编辑”菜单提供了“撤销”、“复制”、“粘贴”、“镜像”、“修剪”
2.5 设置草绘环境
▪ 本节将详细介绍二维草绘环境中网格及其间距、拾取过滤器和首选 项的设置方法。
2.5.1 设置网格及其间距
在菜单栏中选择“草绘”→“选项”命令,打开“草绘器首选项”对话框。 在此对话框“其他”选项卡中勾选“栅格”复选框,将在二维草绘环境中
“圆心和点”、“3点/相切端”、“圆形”、“Chamfer”、“样条”、 “点”、“使用”、“法向”、“修改”、“垂直”、“文本”、“调色 板”、“删除段”、“镜像”、“完成”、“退出”。 ▪ 单击工具栏中的按钮可以直接使用。某些按钮右侧包含一个三角形下拉按 钮,单击该下拉按钮,将打开相应的选项条。
2.2 进入草绘环境
▪ 进入草绘环境方法主要有以下两种方式。 ▪ (1)单击“文件”工具栏中的“新建”按钮,在打开的“新建”
对话框中点选“草绘”单选钮,如图所示,单击“确定”按钮,系 统进入草绘环境。 ▪ (2)单击“文件”工具栏中的“新建”按钮,打开“新建”对话 框,在“类型”选项组中点选“零件”单选钮,进入设计环境。单 击“基准”工具栏中的“草绘”按钮,打开如图所示的“草绘”对

Creo 7.0基础教程 第2章 草图绘制


2.5、草绘实例
草绘的一般步骤: 1、进入草绘后,先根据需要绘制中心线,然后绘制第一个 基本图元,一般先修改第一个图元的尺寸,使之与图形大小大 致一致,这样方便后续图形的绘制; 2、绘制其他基本图元,并利用约束确定图形的位置关系、 利用“删除段”修剪多余的线段。 3、根据提供的图形标注尺寸,并修改尺寸。 4、2和3两步可以交叉进行,以方便图形绘制为原则。
1. 新建零件后,点击草图按钮,单独建立草绘图形 2. 新建零件后,点击特征按钮(如拉伸、旋转等)后
进入草绘模块,该草绘图形只能被当前特征所用
2.1.2、草图的要求
绘制的草图一般要形成一个或多个封闭的环,环之间不允许交叉, 也不允许有开口
一个封闭环
多个封闭环
封闭环交叉
环有开口
突出显示重叠的图元 突出显示开放端 着色封闭环
谢谢观看
2.2、草绘基本命令
绘制时注意中键的作用:表示结束当前的绘图命令 构造模式下只能绘制构造线,即虚线,构造线只是起到辅助作用,而不
参与实体的构建 绘制的草图要求尽量简单,所以一般不在草图中进行圆角、倒角的绘制
2.2、草绘基本命令
基准中的中心线、点和草绘区域中的中心线、点的区别
2.2、草绘基本命令
选项版
2.2、草绘基本命令
偏移和加厚草绘命令
偏移和加厚草绘命令也可以认为使是编辑命令,必须在绘制基本图元的基础上 进行偏移或加厚,偏移或加厚的图元可以是单个、链或环
2.3、尺寸标注
CREO软件中,当基本几何图元绘制完成后,会自动显示相应尺寸,这些自动标注的尺 寸是弱尺寸,一开始用蓝色显示,弱尺寸不能删除,但一旦标注尺寸后,相应弱尺寸就会自 动消失,这标注的尺寸为强尺寸
2.5、草绘实例
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

2.5.2 绘制矩形
在Pro/ENGINEER中可以通过给定两个任意的对角线来绘制矩形。单击“草 绘”→“矩形”或者单击“草绘”工具栏中的 按钮,调用“矩形”命令。然 后用鼠标左键放置矩形的一个顶点,然后拖动鼠标即出现一个“橡皮筋”线 组成的矩形。
2.5.3 绘制圆
圆是另一种常见的基本图元,可以用来表示柱、轴、轮、孔等的截面图。在 Pro/ENGINEER中,提供了多种绘制圆的方法,通过这些方法可以很方便的 绘制出满足用户要求的圆。 1、绘制中心圆:绘制中心圆是通过确定圆心和圆上一点的方式来绘制圆。 2、绘制同心圆:创建同心圆是以选取一个参照圆或一条圆弧的圆心为中心点 来创建圆。 3、通过三点创建圆:通过三点创建圆是给定圆上的三点来确定圆的位置和大 小。 4、通过三个切点绘制圆:通过三个切点绘制圆是给定三个参考图元,绘制出 与之相切的圆。
2.6.3修剪与分割工具应用
在草图的编辑工作中,修剪工作是必不可少的,通过修剪可以去除多余的图 元部分。在Pro/ENGINEER草绘器中提供了三种修剪工具:删除段、拐角和 分割工具。
1.删除段:使用删除段命令可以将被其它线条分割的部分删除掉,如 图是独立线条这该线条被整体删除。 2.分割图元:选择“编辑”→“修剪”→“分割”命令或者单击“草 绘器”工具栏中“修剪”按钮右侧的按钮 ,在弹出的快捷菜单中单 击 按钮。在要分割的位置单击图元,分割点显示为图元上黄色的点, Pro/ENGINEER 在指定的位置分割该图元。
2.4.2 编辑菜单条
“编辑”菜单条提供了2D设计环境中的Undo 、Redo功能;复制、粘贴功能;镜像、 修剪等功能;如图所示。“选取”命令 提供了对鼠标选取的各种操作选项。
编辑菜单条
草绘菜单条
2.5 绘制草图基本方法
2.5.1 绘制线
直线是图形中最常见、最基本的几何图元,50%的几何实体边界是由直线组 成的。一条直线由两个点组成:起点和端点。在Pro/ENGINEER中提供了四 种绘制直线的方式:两点线、切线、中心线和中心线相切。
2.创建角度尺寸 角度尺寸用来度量两直线之间的夹角或者两个端点之间弧的角度。 要创建两条直线间夹角的角度尺寸首先单击“草绘”工具栏中的“尺 寸”按钮 ,然后单击第一条直线,单击第二条直线,选择完成后单 击鼠标中键来选择尺寸放置位置。放置尺寸的地方确定角度的测量方 式(锐角或钝角)。 3.创建直径尺寸 对弧或圆创建直径尺寸可以单击“草绘”工具栏中的“尺寸”按钮 , 然后在弧或圆上双击,并单击鼠标中键来放置该尺寸。
2.5.6 创建圆角
“圆角”命令选项可在任意两个图元之间创建一个圆角过渡。圆角的 大小和位置取决于拾取的位置。当在两个图元之间插入一个圆角时, 系统自动在圆角相切点处分割这两个图元。 操作步骤: (1)选择“草绘”→“圆角”→“圆形”命令或者单击“草绘”工具 栏中的 按钮使用该命令。 (2)使用鼠标左键,单击第一个图元。 (3)使用鼠标左键,单击第二个图元。Pro/ENGINEER从所选取的离 二直线交点最近的点创建一个圆角,并将二直线修剪到交点
2.5.7 创建点和坐标系
点是用来辅助其它图元的绘制,选择“绘图”→“点”命令或者单击 “草绘”工具栏上的 按钮,然后再图形区要放置点的位置用鼠标左 键单击即可定义一个点。继续可以定义一系列点,单击鼠标中键可以 结束该命令。
2.5.8 调用常用截面
在Pro/ENGINEER Wildfire 3.0的草绘器下提供了一个预定义形状的定制 库,包括常用的草绘截面,比如工字、L型、T型截面等。可以将它们很 方便地输入到活动草绘中。这些形状位于调色板中。在活动草绘中使用 形状时,可以对其执行调整大小、平移和旋转操作。
草绘“放置”属性页 新建草绘文件
2.3 草绘环境的工具条图标简介
草绘环境的布置和Pro/Engineer的工作窗口布置类似,只是在草绘环境中添加 了“草绘器”和“草绘器工具”两个工具条。“草绘器”工具条如图所示, “草绘”工具条如图所示。
“草绘器”工具条
“草绘”工具条
2.4 草绘环境常用菜单条简介
2.2 进入草绘环境
进入草绘环境的方法有两种方法: 一单击“文件”→“ 创建新对象”,在弹出的“新建”对话框中选取 “草图”单选按钮。单击“新建”对话框中的“确定”命令,系统进入 草绘环境。 二是在“零件”设计环境下,单击“右工具箱”中“基准”工具条中的 “ 草绘工具”命令,系统弹出“草绘”对话框,此对话框默认打开的 是“放置”属性页。
2.6.4 剪切、复制和粘贴操作
可分别通过剪切和复制操作来移除或复制部分剖面或整个剖面。剪切 或复制的草绘图元将被置于剪贴板中。可通过粘贴操作将剪切或复制 的图元放到活动剖面中的所需位置。当执行粘贴操作时,剪贴板上的 草绘几何不会被删除,允许您多次使用复制或剪切的草绘几何。也可 通过剪切、复制和粘贴操作在多个剖面间移动某个剖面的内容。
2.8.2 修改几何约束
草绘几何时,系统使用某些假设来帮助定位几何。当光标出现在某些 约束公差内时,系统捕捉该约束并在图元旁边显示其图形符号。用鼠 标左键选取位置前,可以进行下列操作: 1.按下鼠标右键来禁用约束。要再次启用约束,再次按下鼠标右键即可。 2.按住Shift键同时按下鼠标右键来锁定约束。重复刚才的动作即可解除 锁定约束。 3.当多个约束处于活动状态时,可以使用 Tab 键改变活动约束。
2.9 综合实例——法兰盘截面
上机实验
1.绘制如图2-100所示的草图。
2.绘制如图2-101所示的挡圈草图。
挡圈草图
以第二种方式进入的草绘环境的菜单条上将添加一组新菜单:“草绘”菜单 条,并且“编辑”菜单条也有一些变化,这两个菜单提供了一些“草绘器” 和“草绘”工具条上所没有的功能。
2.4.1 草绘菜单条
“草绘”菜单条如图所示。通过此菜单条,可以 在2D设计环境中绘制各种二维图形,添加基准、 文本、尺寸和约束等内容。
2.7.2 尺寸编辑
在标注完尺寸后,可以对尺寸值和尺寸位置进行修改,使用“修改尺 寸”对话框可改变图元的尺寸值。
2.8 几何约束
2.8.1 设定几何约束
几何约束是指草图对象之间的平行、垂直、共线和对称等几何关系, 几何约束可以替代某些尺寸标注,更能反映出设计过程中各草图元素 之间的几何关系。在Pro/ENGINEER草绘器中可以设定智能的几何约 束,也可以根据需要人工来设定几何约束。 选择“草绘”→“选项”命令,可以弹出“草绘器优选选项”对话框, 单击其中的“约束”按钮打开“约束”选项卡,在该选项卡中有多个 复选框,每个复选框代表一种约束,选中复选框以后系统就会开启相 应的自动设置约束。
2.5.4 绘制圆弧
圆弧也是图形中常见的图形元素之一。圆弧的绘制可以由起点、中点、 切点等控制点来确定的。
绘制样条曲线
样条是平滑通过任意多个中间点的曲线。 操作步骤: (1)单击“草绘”→“样条”命令或者“草绘”工具栏中的 按钮。 (2)在“草绘器”窗口中单击,向该样条添加点。一条“橡皮筋”样 条附着在光标上出现。再从窗口中选择一个点,就会出现一段样条线, 并随光标出现一条新的”橡皮筋”样条线 (3)重复步骤 (2),添加其它的样条点。直到完成添加所有点以后 单击鼠标中间键结束样条创建,
2.7 尺寸标注
可以添加自己的尺寸来创建所需的标注形式。用户尺寸被系统认为是“强” 尺寸。添加强尺寸时,系统自动删除不必要的弱尺寸和约束。退出“草绘器” 之前,加强想要保留在截面中的弱尺寸是一个很好的习惯。这样可确保系统 在没有输入时不删除这些尺寸。
2.7.1 尺寸标注
1.创建线性尺寸 在Pro/ENGINEER草绘器中可以使用尺寸命令来创建各种线性尺寸。选择 “草绘”→“尺寸”→“常规”命令或者单击“草绘”工具栏中的“尺寸” 按钮 来使用此命令。此外,可以在“草绘器”窗口中右键单击,并从快捷 菜单选取“尺寸”命令。
2.6 编辑草图
2.6.1镜像
镜像功能是对拾取到的图元进行镜向拷贝。这种功能都可以提高绘图效率, 减少重复操作。 在绘图过程中,经常会遇到一些对称的图形,这时就可以创建半个截面,然 后加以镜像。
2.6.2旋转与缩放
“旋转”命令就是将所绘制的图形以某点为中心旋转一个角度,缩放截面是 对选取的图元进行比例缩放。
2.5.9 创建文本
在草绘器中可以创建文本作为草绘界面的一部分。 操作步骤: (1)选择“草绘”→“文本”命令或者单击“草绘”中的“文本”按钮, 然后在草绘平面上选取起点来设置文本高度和方向。 (2)单击一个终止点。“草绘器”在开始点和终止点之间创建了一条构 建线。构建线的长度决定文本的高度,而该线的角度决定文本的方向。 同时打开“文本”对话框。 (3)在“文本行”下,选取“手工输入文本”或“使用参数”。 (4)输入文本及一些特殊符号。 (5)单击“文本”对话框中的“确定”以创建文本。
第二章 绘制草图
2.1 草绘基础知识
1.图元:指草绘环境中的任何元素,包括直线、圆、圆弧、样条线和坐 标系等。当草绘、分割或求交截面几何,或者参照截面外的几何时,可 创建图元。 2.约束:指定义图元几何或图元间关系的条件。约束符号出现在应用约 束的图元旁边。 3.参数:草绘中的辅助元素,用来定义草绘的形状和尺寸。 4.截面:指草绘图元、尺寸标注以及定义一个几何图形的所有约束的集 合。 5.“弱”尺寸:指由系统自动建立的尺寸。在用户增加尺寸时,系统可 以删除没有确认的多余“弱”尺寸。 6.“弱”约束:指由系统自动建立的约束关系。在用户增加约束时,系 统可以删除没有确认的多余“弱”约束。“弱”约束和上面的“弱”尺 寸都以灰色显示。 7.“强”尺寸和“强”约束:分别和“弱”尺寸和“弱”约束相对应, 系统不能自动删除。“强”尺寸和“强”约束以深颜色显示。 8.冲突:两个或两个以上的“强”尺寸或“强”约束由于矛盾而产生多 余条件。在这种情况下用户必须通过移除一个不需要的约束或尺寸来立 即解决。
