第二章 catia草图绘制
CATIAV5详细教程--草图
CATIAV5详细教程--草图CATIA V5教程—草图草图模式即是在特定的二维平面上绘制线性结构图元，退出草图方式后将草图产生的图元以旋转、拉伸或扫描的方式，建构出实体模型特征。
1.1进入草图工作台有几种进入方式：Start->Mechanical Design ->Sketcher在窗口右边工具条上点击“Sketcher”工具条的“sketcher”按钮；在“Workbench”工具条中选择“Sketcher”草图是一个二维环境，需要选择一个草图绘置平面才能进入草图绘置状态。
CATIA中可以选择窗口中央的三个基准平面（XY平面、YZ 平面、ZX平面），还可以使用平面与实体上的任何一个平面作为草图的工作平面。
进入草图绘置模块，必须选择草图工作平面后才能进入草图绘置工作平面。
进入草图工作平面之后，可直接在草图工作平面上绘制草图。
1.2草图功能简介用户可以在草图上绘制出概念草图，然后再利用其它功能将零件详细部分绘制出。
草图工作平面上提供许多功能，以方便用户绘制出矩形、圆形、多边形、样条曲线（B-Spline curve）等等。
草图工作平面分为4类：提供用户选择平面上的对象、进入与离开草图模块的功能。
拥有绘制各种二维曲线图形的图标；提供移动、旋转、偏置、缩放等各种二维曲线的编辑功能。
提供曲线约束关系的各种约束设置方法。
1. 选择对象Select工具栏为用户提供了不同的方式来选择草图平面上的对象，有Select（选择）、SelectTrap（挑选式选择）、Intersecting Trap（交集式选择）、PolygonTrap（多边形框式选择）与Paint Stroke Selection（绘图交集式选择）5种。
（1）选择Select系统默认的选择方式，用户以鼠标的左键点击选择单个对象，可以用Ctrl+点击鼠标左键的方式多选对象，还可以用鼠标左键拉出选择框。
（2）S elect Trap（挑选式选择）只有完全在选择框中的物体才能被选择到。
CATIA V5R21基础与应用-第二章 绘制二维草图
图2-12 直角三角形
案例1——绘制直角三角形
操作步骤
步骤1 步骤2 步骤3 步骤4
新建一个零件文件。 进入草图工作台。 捕捉到坐标原点，如图2-13所示。 输入长度，如图2-14所示。
（a）【直线】子菜单
曲
无
线
直 线
限双 长切 线线
角 平 分
的 法 线
（b）【直线】工具组 图2-17 有关绘制直线的命令
2.2.1 绘制直线
1．直线
在【直线】子菜单中选择【直线】子菜单项，或者在【直线】工具组中单击【直线】按钮 ，然后在图形区单击拾 取两点，即可绘制一条以这两点为起点和终点的线段。 若要精确绘制线段，可在【草图工具】工具栏中指定线段两端点的坐标，或指定某个端点的坐标、线段长度和倾 斜角度。如图2-18所示为通过指定线段的起点、长度和倾斜角度绘制线段。
图2-4 【选项】对话框
2.1.5 智能捕捉与对象追踪
在使用CATIA V5R21绘图时，利用智能捕捉功能可精确地捕 捉对象的特征点（如中点、端点、交点和圆心等）；利用对象 追踪功能，可使光标沿指定对象的端点进行追踪，从而帮助用 户在绘制几何图形时准确定位。
2.1.5 智能捕捉与对象追踪
1．智能捕捉
2.1 草图绘制基础
2.1.1 认识草图
草图是由直线、圆和圆弧等几何图元组成的，它构成了模型的截面轮廓和路径，并由此生成三维模型。如图2-1（a） 所示的草图经过旋转，即可得到如图2-1（b）所示的三维模型。在CATIA V5R21中绘制草图的流程通常如下。
（1）选择草绘平面进入草图工作台。 （2）在草绘平面上利用草绘工具绘制草图的大概形状。绘制过程中，无需定义各线条的精确尺寸和相对位置关系， 只需使草图的整体形状与设计要求接近即可。 （3）为所绘制的草图添加几何关系和尺寸以约束草图，从而确定草图的最终形状和尺寸。 （4）完成草图绘制，退出草图工作台.
(仅供参考)CATIA草图功能详解
第二课：草图（1）一、草图线条颜色的含义1、白色：草图线条无约束。
这样的草图不规范，不好，看到草图线条为白色就要注意要给它添加约束了。
2、绿色：标准约束，即草图线条已约束好。
最好草图各线条颜色全为绿色，这样的草图规范，不会出错。
3、紫色：过约束。
如下图对长方形的长方向尺寸标注了两次，发生了过约束，草图线条颜色变成了紫色，同时尺寸的颜色也改变。
这种约束不应该出现。
4、红色：错误约束，这绝对不可出现。
如下图，长方形内加了一条对角线，却给对角线加了水平约束，这明显是错误的。
5、黄色：不可更改的图素。
如下图，新作一个草图，并将原有模型上的轮廓投影过来，则投影过来的线条颜色为黄色，它们在本草图里是不可更改的，只能随着原来的模型更改而更改。
二、草图工作台里主要使用的工具条注意这些工具条里的工具图标，单击时只能用一次，双击时可连续使用，连续使用结束时再单击相应工具图标即可退出。
1、“草图工具”（1）第一个图标为“网格”，现为关闭状态，点击打开它时屏幕上会显示出坐标格便于绘图参考。
网格两线间相距尺寸一般为10mm，也可以通过设定改变间距大小，方法是：“工具——选项——机械设计——草图编辑器——网格”，从中可以改变间距大小，也可以选中“允许变形”项，将H、V两方向的间距设置成不同数字。
（2）第二个图标为“点对齐”，打开它时绘草图，鼠标将每10mm一步地跳动，自由作图时可关闭此按钮。
（3）第三个图标为“构造/标准元素”，即在标准图线和辅助图线间切换。
对于构造元素即辅助图线，它显示为虚线样：注意：草图里标准元素显示为实线，构造元素显示为虚线，此虚线不是实体里表示看不见的轮廓的那种线，在草图里它是作为辅助线使用。
除实线、虚线外，草图里还有个“轴”（第七个图标），它用点划线表示，注意它和构造线的区别。
特别注意：在CATIA里，实线和构造线可以相互转换，它们还都可以转换成轴线，但轴线不能转换成实线或构造线。
区别：在SW里构造线都是点划线。

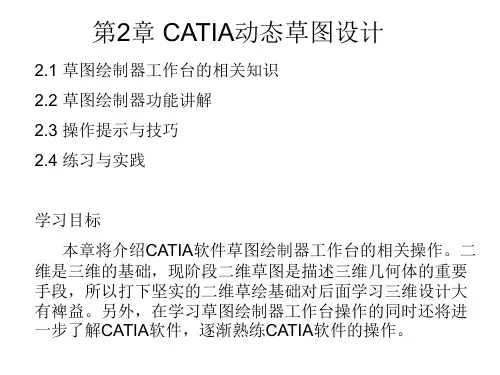

第2章 CATIA动态草图
2.1.2 历程树相关知识 1. 历程树的概念、 历程树是CATIA V5软件的一大技术特色。在使用中，时刻都要接触到历程树。历程树 相当于一个实时的智能命令流跟踪系统，它通过逻辑特征判别将用户发出的指令进行记录 并加以分类，这样就能自动捕捉到设计流程、设计参数、设计相关性等设计信息，最终得 到用户的设计意图。通过历程树可以快速定位在设计过程中偏离设计目标的操作，并对相 关参数进行调整，以达到设计目的，或利用设计相关性研究设计过程中某个参数对整个设 计结果的影响，从而找到设计最优解。 2. “草图（Sketch)”集合 在零部件设计工作台中选定草绘基面并进入草图绘制器工作台后，历程树会在 下面增加一个 如下图所示。“草图.1（Sketch.1)“是一个集合， 所有在草图绘制器工作台中创建的二维几何元素、约束等都要装在这个集合下。草图 集合只装二维元素，不能装三维元素。(草图集合的详细构成请结合操作来理解）
2.1 草图绘制器工作台的相关知识 2.1.1 草图绘制器工作台介绍 1.工作台的概念 工作台（Workbench)是生成某种特定产品结构或完成一类特定功 能的一系列图标的组合。CATIA软件将这些功能集合在一起，目的 是提供一个面向目标的设计环境。在这个环境中，用户可以方便地 调用相关的操作并进行操作之间的组合，完成对设计目标的设计和 相关的分析、检查。 2.草图绘制器工作台 CATIA V5软件中的草图绘制器（Sketcher)工作台是进行三维设 计的基础。它为后续的三维设计提供了强大而灵活的二维辅助功能， 所以在很多CATIA的三维设计环境中都嵌入了草图绘制器。 在初级部分接触最多的三维工作台是零部件设计（Part Design) 工作台，所以建议先在菜单栏中选择“开始”→“机械设 计”→“零部件设计”进入零部件设计工作台。然后在绘图区或历 程树上选择一个平面（可以是参考平面或任何“平”的面），单击 工具栏中的 按钮，进入草图绘制器工作台。
第二章_catia草图绘制
CATIA草图绘制2008-01-13 23:31:21 作者：来源：互联网浏览次数：982 文字大小：【大】【中】【小】简介：要创建不同外形的特征，必须先绘制二维草图，然后按照不同的方法处理产生要求的特征。
其中所谓的绘制草图，就是这里所要说明的草图绘制（Sketcher）。
因此草图绘制可以说是创建实体模型过程中一项最基本的技能。
...关键字：CATIA要创建不同外形的特征，必须先绘制二维草图，然后按照不同的方法处理产生要求的特征。
其中所谓的绘制草图，就是这里所要说明的草图绘制（Sketcher）。
因此草图绘制可以说是创建实体模型过程中一项最基本的技能。
草图绘制作为CATIA V5三维造型的基础，在实体造型中占有非常重要的地位。
掌握了二维草图的绘制，在三维实体造型中将会得心应手，甚至可以达到事半功倍的效果。
例如绘制一个长方形的草图使它沿一定方向拉伸一定距离可以得到一个长方体模型，圆形截面沿一条空间曲线轨迹扫描就可以得到类似电线、电缆的模型。
2.1.1 二维草图工作界面从桌面双击图标，进入CATIA软件系统。
选择【开始】|【机械设计】|【Sketcher】命令。
因为任何一张草图都必须在一个基准平面上才能完成，所以再单击窗口中模型树上如图2.1所示的任意一个平面（也可以直接选择绘图工作区中的三个默认基准平面之一），进入二维草图模块。
图2.1基准平面注意观察工具栏中【Workbench】（工作台）中出现的【Sketch】（草图）图标，如果进入的是零件、装配或其它的模块，则会出现对应模块的其它图标。
二维草图工作面和普通的CAD软件工作面有一些相同，属通俗易懂型。
如图2.2所示。
图2.2 草图绘制窗口由于篇幅有限，每一类草图只介绍其中的几个有代表性的草图命令，其余的请读者自己练习。
2.1.2 绘制连续折线【连续折线】（Profile）命令可以连续绘制线条，直到图形封闭为止。
如果想绘制不封闭的图形，可以在需要终止的地方按Esc键或双击左键终止连续折线命令，也可以单击选择图标或其它命令来终止。
CATIA V5 草绘
Animate Constraint 模拟约束效果
约束颜色（按系统缺省值）
white/ Current 白色/ 表示当前元素 red orange/ Selected 桔红色 / 表示已选择的元素 yellow Protected / 黄色/ 表示不能修改的元素 brown No changed/ 棕色/ 表示不变化的元素 green/ Fixed 绿色/ 表示固定的元素 green/ Iso-constrained 绿色/ 表示已约束元素 violet/ Over-constrained 紫色/ 表示过约束元素 red/ Inconsistent 红色/ 表示前后矛盾的元素
续。。。。。。
Ellipse 创建椭圆 Parobola by Focus 创建焦点控制的抛物线 Hyperbola by Focus 创建焦点控制的双曲线 Point by Clicking 创建点
Points by Using Coordinates 创建坐标点
Create a Conic 创建圆锥曲线 Equidistant Points 创建等距点 Line 创建直线 Infinite Line 创建无限长直线 Bi-Tangent Line 创建双切线 Projection Point 创建投影点 Bisecting Line 创建角分线 Axis 创建轴 Intersection Point 创建交点
选择了
的效果
轮廓创建（Profile） 1. Profile 创建直线和圆组成的轮廓
点击 , 工具栏如下所示:
可在数值框内键入坐标值或直接在屏幕上点击,画直线点击 ,画相切圆点击 ,画三点圆点击 。若所画轮廓封闭则自动退出命令。若需不封闭轮廓，可在所需轮廓最终位置双击或再次点击即可。使 用绘制结果可如下：
CATIA 第二章草图绘制
图2.23 绘制直线
厦门大学 实训中心
图2.24 修整3个凸缘
5
CATIA 草图绘制
(6) 单击【圆角】按钮 ，出现【圆角】属性管理器，在【半径】 单击【圆角】 出现【圆角】属性管理器， 半径】 文本框内输入“ 文本框内输入“10mm”，选取大圆弧、小圆弧创建圆角，如图 ，选取大圆弧、小圆弧创建圆角， 2.21所示。 所示。 所示 结束草图绘制。 (7)单击【退出工作台】按钮 单击【 单击 退出工作台】 ，结束草图绘制。
图2.2 绘制直线
厦门大学 实训中心 2
CATIA 草图绘制
2. 2 圆中心线、圆、圆角练习 圆中心线、
图2.21 绘制直线
厦门大学 实训中心 3
CATIA 草图绘制
方法： 方法： (1)单击【开始】-【机械设计】-【零件设计】。 单击【 单击 开始】 【机械设计】 【零件设计】 (2) 选取 平面，单击【草图绘制】按钮 ，进入草图绘制。 选取xy平面 单击【草图绘制】 平面， 进入草图绘制。 (3) 单击【中心线】按钮 ，绘制 条互成 单击【中心线】 绘制3条互成 条互成120°的中心线 、B和C， °的中心线A、 和 ， 单击【 绘制直径185圆D，单击【构造 标准元素】按 标准元素】 单击【圆】按钮 ，绘制直径 圆D，单击【构造/标准元素 选取圆D，如图2.22 所示。 所示。 钮 ，选取圆 ，如图
图2.22 圆转化为构造几何线
厦门大学 实训中心 4
CATIA 草图绘制
单击【 绘制如图所示的8个圆。 提示】单击两次【构造】 (4) 单击【圆】按钮 ，绘制如图所示的8个圆。【提示】单击两次【构造】按钮 虚线就会变成实线。 虚线就会变成实线。 单击【剪裁实体】 修整3个凸缘，如图2.24所示。 2.24所示 (5) 单击【剪裁实体】按钮 ，修整3个凸缘，如图2.24所示。 ，
第二章CATIAV草图绘制
创建双曲线 Hyperbola by Focus
在工作区内单击一点确定双曲 线焦点，单击另一点定位双曲 线两渐近线交点，再次单击一 点确定顶点，最后选择起点与 终点。
创建二次曲线（圆锥线） Create a Conic
在工作区内确定两条直线，拖 动鼠标出现圆锥线并与两条直 线相切，起始于两直线端点处， 最后选择顶点。
❖ 点击草图图标，选 择参考平面或几何 平面。
❖ 在特征树上双击草 图元素。
Start a Sketch
草图工具
❖ 网格
❖ 捕捉点
Snap to Point
❖ 构造/标准元素
Stand or Construction
❖ 几何约束
Geometrical constraints
❖ 几何约束
Dimensional constraints
在工作区内任意点击三点。
使用坐标创建的圆 Circle Using Coordinates
输入圆心坐标及半径长度。
轮廓创建
样 条 线
创建样条线 Spline
在工作区内任意单击点，需要 结束绘制时，双击最后一点。
创建连接（过渡线） Connect
在工作区内选择任意样条线两 条端点，生成连接线，形成相 切的样条曲线。
样条线1
样条线2
所创过渡线
轮廓创建
圆 锥 绘 制 二 次 曲 线
创建椭圆 Ellipse
在工作区内单击一点确定椭圆 中心，移动鼠标确定一边半径， 再移动鼠标确定另一边半径。
创建抛物线 Parobola by Focus
在工作区内单击一点确定抛物 线的焦点，再单击一点确定顶 点，再选择起点与终点。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
CATIA草图绘制2008-01-13 23:31:21 作者：来源：互联网浏览次数：982 文字大小：【大】【中】【小】简介：要创建不同外形的特征，必须先绘制二维草图，然后按照不同的方法处理产生要求的特征。
其中所谓的绘制草图，就是这里所要说明的草图绘制（Sketcher）。
因此草图绘制可以说是创建实体模型过程中一项最基本的技能。
...关键字：CATIA要创建不同外形的特征，必须先绘制二维草图，然后按照不同的方法处理产生要求的特征。
其中所谓的绘制草图，就是这里所要说明的草图绘制（Sketcher）。
因此草图绘制可以说是创建实体模型过程中一项最基本的技能。
草图绘制作为CATIA V5三维造型的基础，在实体造型中占有非常重要的地位。
掌握了二维草图的绘制，在三维实体造型中将会得心应手，甚至可以达到事半功倍的效果。
例如绘制一个长方形的草图使它沿一定方向拉伸一定距离可以得到一个长方体模型，圆形截面沿一条空间曲线轨迹扫描就可以得到类似电线、电缆的模型。
2.1.1 二维草图工作界面从桌面双击图标，进入CATIA软件系统。
选择【开始】|【机械设计】|【Sketcher】命令。
因为任何一张草图都必须在一个基准平面上才能完成，所以再单击窗口中模型树上如图2.1所示的任意一个平面（也可以直接选择绘图工作区中的三个默认基准平面之一），进入二维草图模块。
图2.1基准平面注意观察工具栏中【Workbench】（工作台）中出现的【Sketch】（草图）图标，如果进入的是零件、装配或其它的模块，则会出现对应模块的其它图标。
二维草图工作面和普通的CAD软件工作面有一些相同，属通俗易懂型。
如图2.2所示。
图2.2 草图绘制窗口由于篇幅有限，每一类草图只介绍其中的几个有代表性的草图命令，其余的请读者自己练习。
2.1.2 绘制连续折线【连续折线】（Profile）命令可以连续绘制线条，直到图形封闭为止。
如果想绘制不封闭的图形，可以在需要终止的地方按Esc键或双击左键终止连续折线命令，也可以单击选择图标或其它命令来终止。
绘制时，可以用光标单击不同的点使之成线，也可以在【Sketch tool】（草图工具栏）中输入不同点的坐标。
如图2.3所示。
图2.3 【Sketch tool】工具栏【H】（Horizontal）代表与坐标圆点的水平距离；【V】（Vertical）代表与坐标圆点的垂直距离；【L】（Length）代表两点之间的直线长度；【A】（Angle）代表该直线与水平轴（H轴）之间角度。
如图2.4所示是用连续折线绘制的草图。
图2.4 绘制连续折线2.1.3 绘制多边形1.矩形单击【Rectangle】（矩形）图标后，光标分别单击两点作为矩形对角线的两个端点，完成矩形的绘制。
也可以在【Sketch tool】工具栏中输入两点的坐标或输入矩形的宽（Width）与高（Height），如图2.5所示。
图2.5 绘制的矩形2.正六边形单击【Hexagon】（正六边形）图标后，光标先单击一点作为正六边形的中心；拖动鼠标再单击一点确定正六边形的边长和方向。
也可以在【Sketch tool】工具栏中输入坐标值来决定绘制的正六边形的大小、位置和方向。
如图2.6所示。
图2.6 正六边形3.延长孔单击【Elongated Hole】（延长孔）图标后，光标先单击两点分别作为延长孔的两个连心圆的圆心，拖动鼠标再单击一点作为两圆公切线上的点。
如图2.7所示。
图2.7 延长孔4.圆柱形延长孔单击【Cylindrical Elongated Hole】（圆柱形延长孔）图标，先单击一点作为圆柱延长孔的圆心；再单击一点作为圆形延长孔圆弧的起始点；再单击一点作为圆形延长孔圆弧的终点。
拖动鼠标再单击一点作为两圆公切线上的点，完成圆形延长孔。
也可以在【Sketch tool】工具栏中输入坐标值决定圆形延长孔的大小、位置和方向。
如图2.8所示。
图2.8 圆柱形延长孔5.钥匙孔单击【Keyhole Profile】（钥匙孔）图标，光标先单击一点作为钥匙孔大圆的圆心；再单击一点作为钥匙孔中小圆的圆心；拖动光标带动小圆的半径变化，然后单击一点确定小圆的半径；再拖动光标带动大圆的半径变化，再单击一点确定大圆的半径，完成钥匙孔的绘制。
也可以在【Sketch tool】工具栏中输入坐标值决定钥匙孔的大小、位置和方向。
如图2.9所示。
图2.9 钥匙孔2.1.4 绘制圆形1.圆单击【Circle】（圆）图标，光标先单击一点作为圆的圆心；拖动鼠标再单击一点确定圆的半径。
也可以在【Sketch tool】工具栏中输入坐标值来确定圆心和圆的大小。
如图2.10所示。
读者应该熟悉了【Sketch tool】工具栏的用法，以后在草图中就不再提到，所有的草图均可以利用【Sketch tool】工具栏输入坐标值来确定相关数值。
图2.10 圆2.三点圆单击【Three Point Circle】（三点圆）图标，光标分别单击不共线的三点作为圆所要通过的三点，即形成三点圆。
如图2.11和图2.12所示。
图2.11 三点圆的绘制过程图2.12 三点圆3.坐标画圆由于电脑的局限性（光标捕捉不到具体的像素），绘制圆时有时不容易确定圆心的位置（光标捕捉不到像素），这时，用坐标画圆就发挥了作用。
单击【CircleUsing Coordinates】（坐标画圆）图标，弹出【Circle Definition】对话框，提供坐标画圆的参数设置。
在【Cartesian】选项卡中输入圆心直角坐标,也可以在【Polar】选项卡中输入圆心极坐标，确定圆心位置，在【Radius】文本框中输入半径值以确定圆的大小。
如图2.13所示。
单击【确定】按钮即生成圆。
图2.13 坐标画圆4.三线切圆单击【Tri-Tangent Circle】（三线切圆）图标，分别单击三条直线（三条直线应在使用这个命令前绘制好，三条直线不能全部平行），生成三线切圆。
如图2.14所示。
图2.14 三线切圆5.三点成弧单击【Three Point Arc】（三点成弧）图标，分别单击不共线的三点作为圆弧上的三点，第一点决定圆弧的起点，第二点是圆弧中的点，如图2.15所示；图2.15 三点成弧的绘制过程第三点决定圆弧的半径和弧长。
如图2.16所示（注意鼠标所在的位置的不同）。
图2.16 三点成弧6.圆弧单击【Arc】（圆弧）图标，光标先单击一点作为圆弧的圆心，拖动鼠标再单击一点确定圆弧的曲率半径和圆弧的起点。
再单击一点作为圆弧的终点。
完成的圆弧如图2.17所示。
图2.17 圆弧2.1.5 绘制自由曲线1.样条曲线样条曲线命令可以连续绘制不规则曲线，在需要终止的地方双击左键，也可以单击选择图标或别的命令终止样条曲线命令。
单击【Spline】（样条曲线）图标，连续单击多个点即生成样条曲线，如图2.18所示。
图2.18 样条曲线如果需要更改样条曲线中的控制点，可以利用鼠标拖动需要改变的控制点或双击其中的控制点，弹出【Control Point Definition】对话框，在其中输入控制点的新坐标（直角坐标或极坐标）来改变。
如图2.19所示。
图2.19 【Control Point Definition】对话框2.连接曲线连接曲线命令可以将两条曲线（也可以是直线）以曲线相切的方式连接起来。
单击【Connect】（连接曲线）图标，分别点选两条曲线（两条曲线应在使用这个命令前绘制好），如图2.20所示。
图2.20 已存在曲线生成的连接曲线如图2.21所示。
注意，鼠标在点选时，点选曲线哪一端就会由那一端产生连接并与之相切（系统根据走势自动形成最符合拓扑原理的切线）的曲线（本例就是先点选两曲（直）线的两个远端点，再点选其近端点）。
图2.21 连接曲线2.1.6 绘制圆锥曲线1.椭圆在工程图的绘制中，网格的利用为操作者提供了诸多的方便，在尺寸的标注、图形的对齐特别是多个相等图形的绘制都起到很大的作用，在草图绘制过程中为操作者省下了许多时间，在以下的草图绘制中我们都以网格为背景进行作图讲解，希望读者对比一下其中的不同。
在菜单栏中点选【工具】|【选项】|【sketcher】|【Grid】|【Display】|【确定】，草图模式中网格就出现了，反之网格隐藏。
读者可以把网格打开或隐藏做几个实例来比较一下网格的特点和作用。
单击【Ellipse】（椭圆）图标，光标先在绘图面上单击一点作为椭圆的中心；再单击一点作为椭圆的长轴或短轴的一个端点，再单击一点作为椭圆上的一点。
生成后的椭圆如图2.22所示。
图2.22 椭圆2.抛物线单击【Parabola by Focus】（抛物线）图标，光标先在绘图面上选择一点作为抛物线的焦点，再选择一点作为抛物线的顶点；如图2.23所示；图2.23 抛物线的绘制过程再点击两点分别作为抛物线的两个端点。
完成后的抛物线如图2.24所示图2.24 抛物线3.双曲线单击【Hyperbola by Focus】（双曲线）图标，光标先单击一点作为双曲线的焦点，再单击一点作为双曲线中渐近线的交点中心，再单击一点作为双曲线的顶点，如图2.25所示。
图2.25 双曲线的绘制过程再单击两点分别作为双曲线的两个端点。
完成后的双曲线如图2.26所示图2.26 双曲线2.1.7 绘制直线和中心线1.直线单击【Line】（直线）图标，光标单击两点即可生成一条直线，也可以在【sketch tools】坐标栏中输入直线端点的坐标值而生成直线，双击直线可以通过改变直线端点的坐标值来改变线的长度和位置。
如图2.27所示图2.27 直线2.公切线单击【Bi-Tangent Line】（公切线）图标，光标分别单击两条曲线（这两条曲线应在使用此命令前绘制完毕，曲线可以是直线、圆、圆弧或其他任何曲线），生成的公切线可以是内公切线，也可以是外公切线，这就通过单击曲线的不同部位来决定。
产生的公切线在与曲线相切的部位会出现一个小圆圈表示此处相切。
如图2.28所示。
图2.28 公切线4.角平分线单击【Bisecting Line】（角平分线）图标，光标分别单击两相交直线，则生成这两条直线形成的角的角平分线。
对交叉直线来说，点选任意两条直线形成的角平分线不一定在相应的一侧，请读者在操作中仔细琢磨一下特点，如图2.29所示。
图2.29 角平分线5.中心线中心线在实体造型中充当着回转中心的作用；在草图绘制时可作为辅助线使用。
点选【Axis】（中心线）图标，在绘图面上单击两点即可生成一条中心线，也可以在【sketch tools】坐标栏中输入中心线两个端点的坐标值（H、V）。
双击中心线可以弹出【Line Definition】对话框，通过改变其中的中心线端点的坐标来改变中心线的长度和位置。
