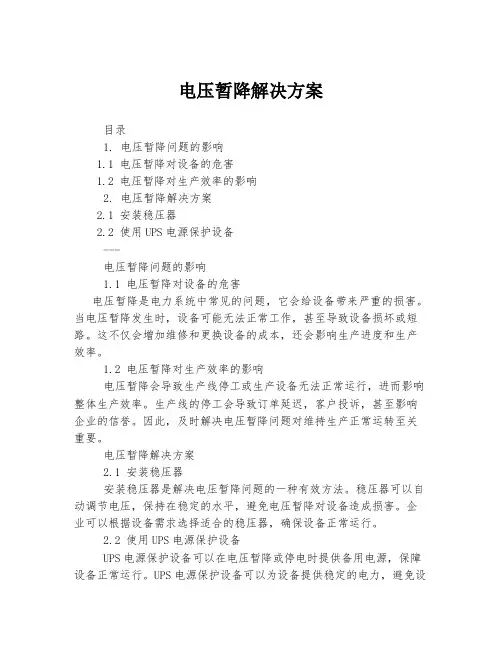

电压暂降解决方案
电压暂降解决方案
目录
1. 电压暂降问题的影响
1.1 电压暂降对设备的危害
1.2 电压暂降对生产效率的影响
2. 电压暂降解决方案
2.1 安装稳压器
2.2 使用UPS电源保护设备
---
电压暂降问题的影响
1.1 电压暂降对设备的危害
电压暂降是电力系统中常见的问题，它会给设备带来严重的损害。
当电压暂降发生时，设备可能无法正常工作，甚至导致设备损坏或短路。
这不仅会增加维修和更换设备的成本，还会影响生产进度和生产效率。
1.2 电压暂降对生产效率的影响
电压暂降会导致生产线停工或生产设备无法正常运行，进而影响整体生产效率。
生产线的停工会导致订单延迟，客户投诉，甚至影响企业的信誉。
因此，及时解决电压暂降问题对维持生产正常运转至关重要。
电压暂降解决方案
2.1 安装稳压器
安装稳压器是解决电压暂降问题的一种有效方法。
稳压器可以自动调节电压，保持在稳定的水平，避免电压暂降对设备造成损害。
企业可以根据设备需求选择适合的稳压器，确保设备正常运行。
2.2 使用UPS电源保护设备
UPS电源保护设备可以在电压暂降或停电时提供备用电源，保障设备正常运行。
UPS电源保护设备可以为设备提供稳定的电力，避免设
备损坏或生产中断。
企业可以根据需求选择适合的UPS电源保护设备，确保生产不受电压暂降的影响。
电网电压暂降与暂升分析与处理
电网电压暂降与暂升分析与处理一、引言如今，电网技术的发展已经成为现代社会发展的重要支撑。
电压是电网运行中最基本的参数之一，对电网的稳定性、可靠性和质量有着决定性的影响。
然而，在实际的电网运行过程中，我们常常会遇到电压暂降与暂升的问题。
本文旨在对电网电压暂降与暂升的原因进行分析，并讨论相应的处理方法。
二、电压暂降的原因分析电压暂降是指电网电压在短时间内发生较大的下降。
造成电压暂降的原因有很多，下面将分析其中的几个主要原因。
1. 过载过载是导致电压暂降的常见原因之一。
当电网上负荷超过其额定容量时，电网的供电能力无法满足负荷的需求，电压随之下降。
这种情况一般出现在电网负荷剧增或者自动重启时，比如在某些特殊情况下，大面积停电恢复供电，负荷瞬间集中接入。
2. 突发故障电网中的突发故障，如电缆短路、变压器故障等，都有可能导致电压暂降。
这是因为突发故障引起的电流突然增大，造成电网电压瞬间下降。
3. 频率偏离电网中正常的频率是50Hz，但是有时候会出现频率的偏离，比如频率突然升高或降低。
频率的偏离会导致电压的波动，进而引起电压的暂降。
三、电压暂升的原因分析与电压暂降相反，电压暂升是指电网电压在短时间内发生较大的上升。
造成电压暂升的原因也有很多，下面将分析其中的几个主要原因。
1. 突发故障与电压暂降相同，电网中的突发故障也有可能导致电压暂升。
比如在电缆短路的情况下，由于电流突然减少，导致电网电压瞬间上升。
2. 电压回复在发生电压暂降后，电网为了恢复正常状态会进行自动调节，这就会导致电压暂升。
电网中的自动调压装置会增加供电的电流，进而造成电压的上升。
3. 并网电容器投入在低负荷运行时，为了提高电网的功率因数，通常会投入并网电容器。
然而，投入并网电容器后会导致电网电压暂升，因为电容器的容抗特性会引入谐波电流。
四、电压暂降与暂升的处理电压的暂降与暂升会对电网的稳定运行产生不良影响，因此我们需要采取相应的处理措施。
1. 自动调压装置推荐使用自动调压装置来处理电压暂降与暂升问题。
10KV供配电系统电压暂降解决方案设计
10KV供配电系统电压暂降解决方案设计
1.采用电压调节器：安装电压调节器是解决电压暂降问题的常用方案
之一、电压调节器能够根据系统电压的变化情况及时调整输出电压，以保
持电压稳定在设定范围内。
2.调整电缆线路参数：在电缆线路设计中，可以适当调整电缆的截面积、电阻和电感等参数，以降低电缆线路的电压暂降程度。
例如，可以增
加电缆线路的导体截面积，减小线路电阻的大小，以提高线路的传输能力
和电压稳定性。
3.配备合适的设备保护系统：为了保护电力设备和电网的安全稳定运行，可以在10KV供配电系统中配备合适的设备保护系统。
这些保护系统
可以及时检测电压暂降的发生，并采取相应的措施，如自动切断电源或调
整负载，以保护设备和系统的正常运行。
4.定期进行系统维护和检修：定期对10KV供配电系统进行维护和检
修是保证系统稳定运行的重要环节之一、通过定期的设备检测、测量和维护，可以及时发现和处理电压暂降问题，以保证系统的正常运行。
5.提高系统可靠性和抗干扰能力：在10KV供配电系统设计中，可以
通过增加备用设备、提高设备可靠性和抗干扰能力，以减少电压暂降的发
生频率和程度。
例如，可以增加备用变压器或开关设备，以保证系统在发
生故障时仍能正常供电。
总之，解决10KV供配电系统电压暂降问题需要综合考虑电压调节器、电缆线路参数调整、设备保护系统、系统维护和检修以及提高系统可靠性
和抗干扰能力等多种方案。
通过合理选用和组合这些解决方案，可以有效
解决10KV供配电系统电压暂降的问题，保障电力设备和电网的正常运行。

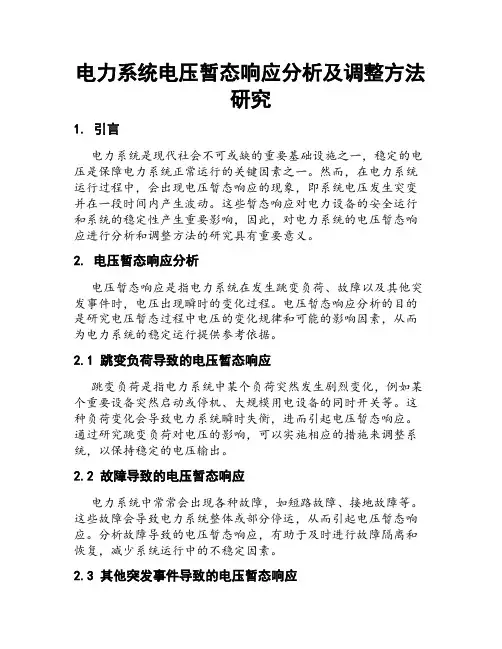

电力系统电压暂态响应分析及调整方法研究
电力系统电压暂态响应分析及调整方法研究1. 引言电力系统是现代社会不可或缺的重要基础设施之一，稳定的电压是保障电力系统正常运行的关键因素之一。
然而，在电力系统运行过程中，会出现电压暂态响应的现象，即系统电压发生突变并在一段时间内产生波动。
这些暂态响应对电力设备的安全运行和系统的稳定性产生重要影响，因此，对电力系统的电压暂态响应进行分析和调整方法的研究具有重要意义。
2. 电压暂态响应分析电压暂态响应是指电力系统在发生跳变负荷、故障以及其他突发事件时，电压出现瞬时的变化过程。
电压暂态响应分析的目的是研究电压暂态过程中电压的变化规律和可能的影响因素，从而为电力系统的稳定运行提供参考依据。
2.1 跳变负荷导致的电压暂态响应跳变负荷是指电力系统中某个负荷突然发生剧烈变化，例如某个重要设备突然启动或停机、大规模用电设备的同时开关等。
这种负荷变化会导致电力系统瞬时失衡，进而引起电压暂态响应。
通过研究跳变负荷对电压的影响，可以实施相应的措施来调整系统，以保持稳定的电压输出。
2.2 故障导致的电压暂态响应电力系统中常常会出现各种故障，如短路故障、接地故障等。
这些故障会导致电力系统整体或部分停运，从而引起电压暂态响应。
分析故障导致的电压暂态响应，有助于及时进行故障隔离和恢复，减少系统运行中的不稳定因素。
2.3 其他突发事件导致的电压暂态响应除了跳变负荷和故障，其他突发事件，例如自然灾害、人为破坏等也可能引起电力系统的电压暂态响应。
这些事件通常是难以预测和控制的，但对电力系统的可靠性和稳定性产生重要影响。
因此，通过分析其他突发事件导致的电压暂态响应，可以为系统的调整和优化提供参考。
3. 电压暂态响应的调整方法研究为了保持电力系统的稳定运行，需要采取一系列的调整方法来应对电压暂态响应。
以下是几种常见的调整方法：3.1 电容器补偿电容器补偿是一种常用的调整方法，它通过增加系统中的电容负载来提高电流的传递能力，从而减轻电压暂态波动。

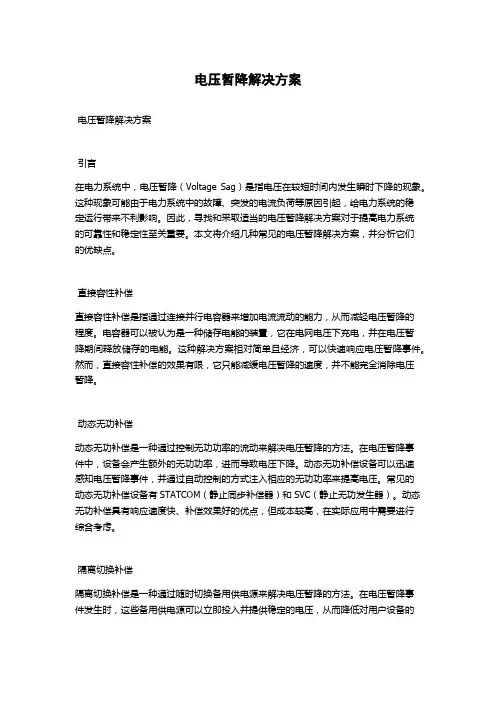

电压暂降解决方案
电压暂降解决方案电压暂降解决方案引言在电力系统中，电压暂降（Voltage Sag）是指电压在较短时间内发生瞬时下降的现象。
这种现象可能由于电力系统中的故障、突发的电流负荷等原因引起，给电力系统的稳定运行带来不利影响。
因此，寻找和采取适当的电压暂降解决方案对于提高电力系统的可靠性和稳定性至关重要。
本文将介绍几种常见的电压暂降解决方案，并分析它们的优缺点。
直接容性补偿直接容性补偿是指通过连接并行电容器来增加电流流动的能力，从而减轻电压暂降的程度。
电容器可以被认为是一种储存电能的装置，它在电网电压下充电，并在电压暂降期间释放储存的电能。
这种解决方案相对简单且经济，可以快速响应电压暂降事件。
然而，直接容性补偿的效果有限，它只能减缓电压暂降的速度，并不能完全消除电压暂降。
动态无功补偿动态无功补偿是一种通过控制无功功率的流动来解决电压暂降的方法。
在电压暂降事件中，设备会产生额外的无功功率，进而导致电压下降。
动态无功补偿设备可以迅速感知电压暂降事件，并通过自动控制的方式注入相应的无功功率来提高电压。
常见的动态无功补偿设备有STATCOM（静止同步补偿器）和SVC（静止无功发生器）。
动态无功补偿具有响应速度快、补偿效果好的优点，但成本较高，在实际应用中需要进行综合考虑。
隔离切换补偿隔离切换补偿是一种通过随时切换备用供电源来解决电压暂降的方法。
在电压暂降事件发生时，这些备用供电源可以立即投入并提供稳定的电压，从而降低对用户设备的影响。
隔离切换补偿的优点在于能够快速恢复电压，但这种解决方案需要具备备用电源，增加了系统的复杂性和成本。
脉冲功率补偿器脉冲功率补偿器是一种通过控制电网与用户设备之间的电流流动来解决电压暂降的技术。
它通过在电压暂降发生时，快速调整用户设备的电流波形，从而减轻电压下降的程度。
脉冲功率补偿器具有响应速度快、效果好的特点，但是需要对用户设备进行改造和调整，并且成本较高。
总结电压暂降是电力系统中常见的问题，对电力系统的稳定运行带来了一定的挑战。

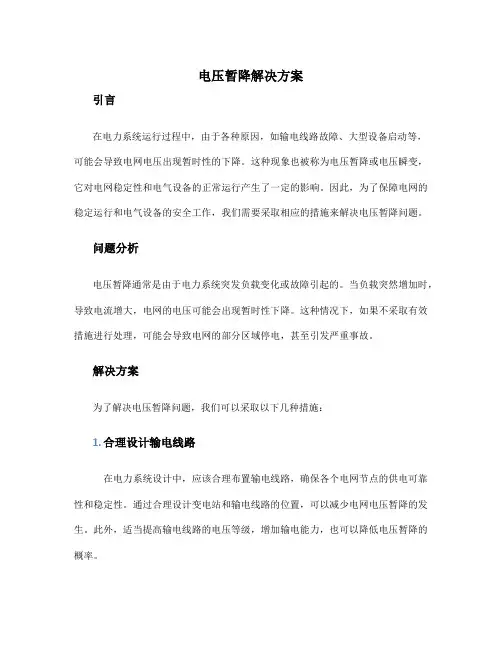

电压暂降解决方案
电压暂降解决方案引言在电力系统运行过程中，由于各种原因，如输电线路故障、大型设备启动等，可能会导致电网电压出现暂时性的下降。
这种现象也被称为电压暂降或电压瞬变，它对电网稳定性和电气设备的正常运行产生了一定的影响。
因此，为了保障电网的稳定运行和电气设备的安全工作，我们需要采取相应的措施来解决电压暂降问题。
问题分析电压暂降通常是由于电力系统突发负载变化或故障引起的。
当负载突然增加时，导致电流增大，电网的电压可能会出现暂时性下降。
这种情况下，如果不采取有效措施进行处理，可能会导致电网的部分区域停电，甚至引发严重事故。
解决方案为了解决电压暂降问题，我们可以采取以下几种措施：1.合理设计输电线路在电力系统设计中，应该合理布置输电线路，确保各个电网节点的供电可靠性和稳定性。
通过合理设计变电站和输电线路的位置，可以减少电网电压暂降的发生。
此外，适当提高输电线路的电压等级，增加输电能力，也可以降低电压暂降的概率。
2.安装无功补偿装置无功补偿装置可以通过调节电压和电流的相位关系，改善电网的功率因数和电压质量。
在电压暂降发生时，无功补偿装置能够迅速响应，提供相应的无功补偿，从而稳定电网电压。
通过安装无功补偿装置，可以有效应对电压暂降带来的影响。
3.调整负载管理策略合理的负载管理策略可以降低电压暂降的概率和影响。
通过对负载的合理控制和调整，可以避免负载突然增加导致的电压暂降现象。
例如，在大型设备启动时，可以采取分批启动的方式，避免瞬时电流过大，从而减少电压下降的概率。
4.储能系统的应用储能系统的应用可以有效应对电压暂降问题。
储能系统可以在电网电压暂降发生时，迅速释放储备能量，稳定电网电压。
通过合理安装和配置储能装置，可以保证电网的供电可靠性和电压质量。
5.建立可靠的保护装置为了保障电网的稳定运行，建立可靠的保护装置非常重要。
通过在关键节点设置过流保护、电压保护等装置，可以在电压暂降或其他故障发生时立即切断电力供应，保护电气设备的安全运行，并避免电压暂降扩大化。
电力系统的电压暂降与瞬变
电力系统的电压暂降与瞬变电力系统是现代社会不可或缺的重要基础设施，它为各行各业提供了稳定可靠的电能供应。
然而，电力系统在运行过程中会面临各种问题和挑战，其中之一就是电压暂降与瞬变。
本文将对电力系统的电压暂降与瞬变进行深入探讨，并提出相应的解决方案，以确保电力系统的稳定运行。
一、电压暂降电压暂降是指电网电压短时间内发生的瞬时下降现象。
电压暂降可能由多种因素引起，如突发大负荷、电网故障、瞬时短路等。
电压暂降会给电力系统带来严重的影响，包括但不限于设备损坏、生产中断甚至系统崩溃。
为了解决电压暂降问题，可以采取以下措施：1. 网络规划与优化：合理规划电网结构，优化输电线路和变电站的布局，减少电力暂降发生的可能性。
2. 增加过电压保护设备：在关键节点上安装过电压保护装置，及时检测和抑制电压异常变化，避免电压暂降对系统的影响。
3. 进一步提升设备的鲁棒性：采用具有较高抗干扰能力的设备，提高电力系统的抗干扰能力，减轻电压暂降的影响。
二、电压瞬变电压瞬变是指电网电压在短时间内出现的瞬时变化。
它通常是由突发的负荷变化、供电系统故障或者其他电力设备开关操作引起的。
电压瞬变也会对电力系统造成一定的损害，如设备故障、通讯中断等。
针对电压瞬变问题，我们可以采取以下解决方案：1. 定期维护和检修电力设备：定期检查设备运行状态，及时更换老化或有故障的设备，确保设备运行的稳定性和可靠性。
2. 安装电压稳定器：对于关键设备，可以安装电压稳定器，以实现对电压瞬变的自动调节和保护。
3. 增加电力设备冗余度：合理配置和增加电力设备的冗余度，确保在设备发生故障时，仍能保持电力系统的正常运行。
综上所述，电压暂降与瞬变是电力系统中常见的问题，但通过科学的规划和适当的措施，我们可以最大限度地减少其对电力系统的影响。
持续改进和完善电力系统的稳定性和可靠性，是确保电力供应持续、安全的重要任务。
希望本文对读者对电力系统的电压暂降与瞬变问题有所了解，并提供一些有益的解决方案。
电力系统中的电压暂降与短时中断分析
电力系统中的电压暂降与短时中断分析电力系统是现代社会运转的重要基础设施，而电压暂降和短时中断问题是系统稳定性的重要指标。
在本文中，将深入探讨电压暂降和短时中断的原因、影响以及相应的分析方法。
一、电压暂降的原因与影响1.1 原因电压暂降通常是因为电网的负荷突然增加、供电设备故障或者电网的长距离传输中的功率损耗等原因引起的。
负荷突然增加可能是由于大规模的电力需求或突发事件引发的，如极端天气、发电设备故障等。
1.2 影响电压暂降会对电力系统的正常运行产生严重影响。
首先，电压暂降会导致电网的负荷不能得到合理平衡，可能造成设备过载，甚至损坏关键设备。
其次，电压暂降还可能引发设备的误操作，例如停电时重启大型机器可能造成起动困难，进而影响生产和供电运行。
二、电压暂降的分析方法2.1 功率流计算法功率流计算是电压暂降分析的基础方法，通过建立电网的数学模型，计算电网中各个节点的电压。
通过分析节点电压的变化，可以快速发现可能导致电压暂降的问题，进而采取相应的措施。
2.2 暂态稳定分析法暂态稳定分析法是深入分析电网的暂态运行情况，包括负荷突变时电压的变化和设备的响应。
该分析方法可以通过模拟电力系统在突发负荷变化时的行为，进而预测和评估电压暂降的可能性。
2.3 电力质量监测与分析法电力质量监测与分析法通过安装电力质量监测设备，对电网的电压、电流以及其他电力质量参数进行实时监测。
当发生电压暂降时，可以立即发现，并进行详细的数据分析，了解电压暂降的原因和影响，为相应的措施提供依据。
三、短时中断的原因与影响3.1 原因短时中断通常是由电力系统中的故障引起的，包括设备故障、输电线路断线等。
常见的故障包括绝缘故障、接触不良、过载等。
此外，也可能是外部因素如灾害、恶劣天气等导致的。
3.2 影响短时中断会引起供电中断，导致用户的用电设备瞬间停机，给用户的生产和生活带来极大的不便。
特别是对于一些对电力供应特别敏感的行业，如医疗、IT等，短时中断可能导致严重的后果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
配电网电压暂降源定位方法研究
摘要随着新工艺、新技术在生产中的广泛应用以及新型电力负荷的迅速发展，用户对电能质量的要求日益提高，电压暂降逐渐成为导致敏感负荷生产故障的主要原因，是最为突出的电能质量问题之一，因此暂降源定位对提高电能质量有着重要的影响。
本文对现有的配电网电压暂降源定位方法进行了概述，着重介绍了基于等效阻抗实部定位方法，即根据测得的因电压暂降而出现的基频正序电压、电流的改变量的比值，获得所定义的等效阻抗，再由它的实部极性，来确定电压暂降源的位置的方法，本文采用最小二乘法求等效阻抗，提高了定位准确性。
关键词配电网；暂降源定位；等效阻抗；最小二乘法
电压暂降（voltagesag），也称电压跌落、电压凹陷或电压骤降，是指供电电压均方根值在短时间突然下降至额定电压幅值的90%-10%，其典型持续时间为0.5-30周波的一种现象。
电压暂降源的定位，就是确定引起电压暂降的干扰源位于监测装置的哪一侧。
近年来，由于电力部门和用户双方缺少对电能质量起因的判断，电能质量下降的责任归属问题一直困扰着双方。
准确定位电压暂降源，可以全面深入的评估区域配电系统，为供用电双方在造成电能质量问题的责任上提供依据，从而有助于供用电双方选择合理有效的治理措施来减少电压暂降造成的影响，获得更好的经济效益。
因此，对电压暂降源进行定位研究有着重要的现实意义。
现有的电压暂降源定位方法主要是利用监测点处采集到的信息进行定位。
定位特征量包括电流、电压、功率和相位等。
暂降源发生的位置不同，定位特征量有不同的特性。
基于扰动功率和扰动能量的方法，是文献[1]较早提出的，但这个方法的可信度会因为扰动功率和扰动能量的结果不匹配而降低。
基于系统轨迹斜率的方法，文献[2]提出用最小二乘法，只需知道斜率，因此易于实现，但是此方法不适用于不对称故障定位。
文献[3]研究了一种基于电流实部极性的定位方法，该方法采用的是相值分析，因此三相都要考虑。
本文着重研究基于等效阻抗实部极性的方法，并采用最小二乘法求等效阻抗。
1基于等效阻抗实部极性的方法
基于电能质量监测点处的等效阻抗实部极性的方法[3]。
该方法将系统和负荷视为一个整体，并假定其中一个为非扰动系统，其各个参数是电压暂降过程而发生变化的，另一个为扰动系统，其参数在电压暂降过程中发生变化。
根据测得的因电压暂降而出现的基频正序电压、电流的改变量的比值，获得所定义的等效阻抗，再由它的实部极性，来确定电压暂降源的位置[4]。
当检测到电压暂降产生时，由（1）式计算等效阻抗。
因此的实部极性是一个有效的定位特征量，由它来定位电压暂降源。
定位方法如下：
（1），扰动源在监测装置的上游；
（2），扰动源在监测装置的下游。
该判据也可用平面直角坐标系中的象限来描述。
若在第一或者第四象限，即，则暂降源位于系统侧。
若在第二或者第三象限，即，则暂降源位于用户侧。
系统的基波等效阻抗一般为感性，因此在第一或者第四象限[6]。
2用最小二乘法求解等效阻抗
采用最小二乘法求解等效阻抗有坚实的理论基础。
但其在实际应用中是存在问题的，当选择的周期数不同时所得到的结果会不一致。
经过现场长期测试，故障期间周期离故障前周期太近或者太远时，有20%的扰动不能准确定位。
这是因为故障期间等效阻抗会发生变化[4]。
为了解决这个问题，需采用暂降期间单独一个周期的数据。
实际中采用多个周期的数据，用最小二乘法求解等效阻抗。
可以写为：
3）检验（10）和（11）两式得出的极性，若一致可以得出正极性表明暂降源在系统侧，负极性表明暂降源在用户侧。
若不一致，则不能判断暂降源位置；
基于等效阻抗实部极性的方法虽是从线性系统中推导得出的，但对于含有变频调速驱动设备、感应电动机等非线性负荷的系统也适用[5]。
该方法具备坚实的理论基础，有一定的通用性，其可行性在于只要有监测点电压、电流的波形即可分析。
但是要求等效电阻至少需要两个采样值，对于持续时间比较长的扰动，这一点很容易满足，但是对于短时扰动，判断结果将不可靠。
这是该方法的一个缺点。
3结论
本文实现了等效阻抗实部极性定位方法，并采用最小二乘法求得等效阻抗。
该方法具备坚实的理论基础，有一定的通用性，有监测点电压、电流的波形即可分析，定位的准确性高，但对暂降前后的测量周期的选择会影响等效阻抗的极性，进而影响定位结果。
每种暂降源定位方法都不是尽善尽美的，每种方法都有自己的适用范围及可行度。
现存大部分定位方法还处于理论阶段，其实用化还需要更深入的研究。
参考文献
[1]A.C.Parsons，W.M.Grady，E.J.Powers，et al.A direction finder for power quality disturbances based upon disturbance power and disturbance energy[J] ，IEEE Trans.On Power Delivery，2000，15（3）：1081-1086.
[2]Li C，Tayjasanant T，W.Xu，et al.Method for voltage-sag-source detection by investigating slope of the system trajectory[C]，Proc.Inst，Elect.Eng，Gen.Transm.Distrib，2003，150（3）：367-372.
[3]吕干云，吴育聪.电压暂降定位的优化综合判据法.电力系统保护与控制，2013，41（5）：66-70.
[4]钱虹，黄正润，阮大兵.配电网故障定位方法研究.上海电力学院学报，2013，29（2）：169-173.
[5]吕干云，孙维蒙，王晓东，等.电力系统电压暂降源定位方法综述.电力系统保护与控制，2010，38（23）：241-245.
[6]徐育福，赵东森.配电网中电压暂降源定位技术分析.华中电力，2012，1（25）：87-91.。
