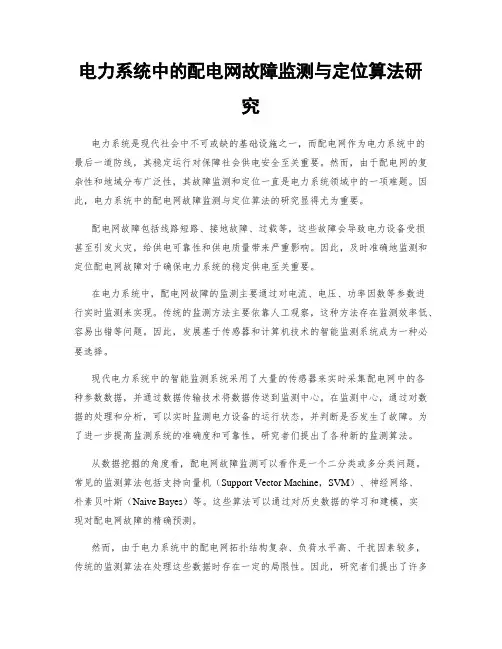

电力系统中的配电网故障监测与定位算法研究
电力系统中的配电网故障监测与定位算法研究电力系统是现代社会中不可或缺的基础设施之一，而配电网作为电力系统中的最后一道防线，其稳定运行对保障社会供电安全至关重要。
然而，由于配电网的复杂性和地域分布广泛性，其故障监测和定位一直是电力系统领域中的一项难题。
因此，电力系统中的配电网故障监测与定位算法的研究显得尤为重要。
配电网故障包括线路短路、接地故障、过载等，这些故障会导致电力设备受损甚至引发火灾，给供电可靠性和供电质量带来严重影响。
因此，及时准确地监测和定位配电网故障对于确保电力系统的稳定供电至关重要。
在电力系统中，配电网故障的监测主要通过对电流、电压、功率因数等参数进行实时监测来实现。
传统的监测方法主要依靠人工观察，这种方法存在监测效率低、容易出错等问题。
因此，发展基于传感器和计算机技术的智能监测系统成为一种必要选择。
现代电力系统中的智能监测系统采用了大量的传感器来实时采集配电网中的各种参数数据，并通过数据传输技术将数据传送到监测中心。
在监测中心，通过对数据的处理和分析，可以实时监测电力设备的运行状态，并判断是否发生了故障。
为了进一步提高监测系统的准确度和可靠性，研究者们提出了各种新的监测算法。
从数据挖掘的角度看，配电网故障监测可以看作是一个二分类或多分类问题。
常见的监测算法包括支持向量机（Support Vector Machine，SVM）、神经网络、朴素贝叶斯（Naive Bayes）等。
这些算法可以通过对历史数据的学习和建模，实现对配电网故障的精确预测。
然而，由于电力系统中的配电网拓扑结构复杂、负荷水平高、干扰因素较多，传统的监测算法在处理这些数据时存在一定的局限性。
因此，研究者们提出了许多新的故障监测算法，如时频分析法、小波变换方法、遗传算法等。
这些方法可以有效地提高监测系统的准确性和稳定性。
除了故障的监测，准确地定位故障的发生位置也是电力系统管理工作中的难点之一。
配电网中的故障位置定位算法主要有潮流计算法、电磁暂态法、电弧定位法等。
低压微网故障区域定位算法
多处 的 故 障 信 息 进 行 故 障 区 域 综 合 判 断 ，分 析 确
定微 网 故 障 区 域 ，迅 速 切 除 故 障 区 域 且 不 影 响 其 余 非故 障 区 域 正 常供 电 ，避 免 由 于 局 部 故 障 而 引 起 连 锁 反 应 导 致 大 量 分 布 式 电 源 离 网 ，这 更 有 利
基金项 目：国家 自然基金青年基金资助项 目 （ ６ １ １ ０ ４ ０ ７ ０ ） 。 作者简介 ：赵凤贤 （ １ ９ ８ ０一 ） ，女 ，讲师 ，研究方向为电力系统及微电网保 护控 制技 术 ，Ｅ — ｍ ａ ｉ ｌ ：ｚ ｆ ｘ １ ９ ８ ０ ８ ９ ＠１ ２ ６ ． ｃ ｏ ｉ ｎ 。
潮流结构和运行特 点将 其划分若干区域 ，将分割 区域 作为节点 ，断路 器作 为边 ，利 用图论算 法建立 了微 网的数学描 述模 型。在 此模 型基础上 ，通过检测故 障前后功 率的变化量 与割 集方 向得 到微 网的故障信 息
矩阵 ，进 而提 出了一种微 网故 障区域 定位 的矩 阵算 法。算例 分析证 明，该算 法能够有 效地识 别 出故障发
ｉ 配 网
ｉ ……
分 ，将 常 开 型联 络 开 关 作 为 图 的 边 ，分 割 区 域 作 为 图 的 节点 ，采 用 图算 法 来 描述 微 网 的 数 学 模 型 ， 提 出 了 一种 基 于 故 障 功 率 变 化 量 的微 网分 区 保 护 算 法 。 基本 思 路 是 对 于 含 有 微 网 的 配 电 网 划 分 若
存 在 很 大差 异 ，使 得 原 有 的 段 式 电流 保 护 的 整 定 个 分 割 区 域 出 口联 络 开 关 处 柱 上 安 装 Ｆ Ｔ Ｕ （ ｆ ｅ ｅ ｄ ｅ ｒ 配合 十 分 困 难 ，无 法 确 定 故 障 区 域 。 因此 ， ｔ ｅ ｒ ｍｉ ｎ ａ ｌ ｕ ｎ ｉ ｔ ） ，通 过 通 信 网 络 把 Ｆ Ｔ Ｕ采 集 的 故 障
低压电缆故障的诊断及定位
（ ）电缆故障检测 。运用 电缆 故障测试仪可以对 电缆 的低阻 、 １ 高阻、开路、短 路 、泄漏等电 ， 一 、ｒ ． ， 墨＝ 三 黑 ： 三 ＝ ＝
缆 障 测 在 主 讲 竺 Ｉ ＊｛一 — 匠一 故 的 试（ 此 要 述 一 ＿ 西
低压脉冲法 ） 。将测试电缆直 鲁 州 』 善 Ｌ一 ～ —一
接连接到被测电 （ 缆 故障相）— 电 故 试 接线 形 缆 仪 及波 图
的端头 上 ，经选择工 作方式 为低压脉冲～ 电缆介质 一 波形采样 ，可 录取开路或高阻波形及短 路或 低阻电缆开路故障波形。电缆 故障测试
仪接线及波形如 图ｌ 所示 。
介绍了１ Ｖ电缆故障点的查找方法 ，对提高配电 电网的安全可靠 Ｋ 性 ，提高故障抢修率 ，降低停 电对生产 、生活的不 良影响 ，降低人工 费用 、材料费用 ，具有很好的社会 效益及 经济效益 。
肛 煞 晦籁 期
技 术 创 新
低 压 电缆 故 障 的诊 断及 定 位
朱 江 张 龙 海 张 俊 红
（ 原 油 田供 电管 理 处 ） 中 摘 要 从 电力电缆深埋地下 ，其故障探 测查找时间长等现状 出发 ，本文阐述 了 低压 电缆故 障原 因 ，并简介 了运 用电缆故 障测试 仪诊断电缆故 障类型，以及精 确定位 电缆故障点的方法 关 键 词 电缆 故 障 查 找 定位 电力电缆 故障探测是 多年来困扰供电部门正常 供电的主要 问题之 其主要问题在于地埋 电缆深埋 地下 ， 找一次 电缆 故障往往需要 查 几天或十几天的时间。并且会造成难以估 量的停 电损失 特别是在城
作者简介 朱江，经济师、助理工程师，就职于河南濮阳中石化 中
原 油田供 电管理 处 ，多年从 事低压 配 电技 术工作 。
配电网低电压预警及故障定位技术分析
1072022年5月上 第09期 总第381期油气、地矿、电力设备管理与技术China Science & Technology Overview统中采用集剩余电流继电器、接触器、塑壳断路器、故障定位系统、无线通讯、物联网等技术于一体的断路器。
当断路器检测到配电网出现故障时，可以使断路器动作跳闸，这种断路器可以应用在三相四线供电系统中。
当检测到配电网出现了低电压时，应能发出相应的预警信息，并好、计算简单和易操作的优点。
其中配电网中预设的线路的负荷矩如下式：1()N i MP L i ==×∑（1）其中M 为一个时间节点上一条线路的负荷矩，P 表收稿日期：2022-02-17作者简介：刘卓娅（1983―），女，河南宝丰人，本科，高级工程师，研究方向：电力规划。
配电网低电压预警及故障定位技术分析刘卓娅 李磊 李知雨 陈松根 杨璐璇（国网河南省电力公司宝丰县供电公司，河南平顶山 467400）摘 要：配电网在运行的过程中，可能会出现低电压和接地故障等情况，需要将故障进行定位和隔离，保证配电网的运行安全。
本文分析了配电网的故障定位算法，并进行了相应的案例分析，介绍了配电网的低电压预警的必要性和原理，案例表明本文所述方法具有较强的实用价值。
关键词：配电网；低电压预警；故障定位油气、地矿、电力设备管理与技术China Science & Technology Overview示获取的线路上时间节点的预设负荷点的负荷预测数据，L表示从配电网实时监测数据中获取的线路上负荷点到电源的电气距离；∑表示对所述线路上所述时间节点的预设的负荷点进行求和；N为系统中的总节点数。
再按照负荷矩从大到小的顺序，依次计算预设的线路在预设的未来时间段内的时间节点上预设负荷点的电压值，当有负荷点电压低于预设的电压下限值，判断线路在负荷矩对应的时间节点存在预测低电压越限，直到负荷矩对应的时间节点不存在预测低电压越限。
配电网故障诊断与定位方法及网关与相关技术
图片简介:本技术实施例介绍了一种配电网故障诊断与定位方法及网关。
该配电网故障诊断与定位方法通过获取配电网的关键节点的数据信息，其中，数据信息包括电气运行数据和标识信息，进而判断电气运行数据是否异常，以及根据标识信息绘制配电网的物理拓扑连接关系图，并根据是否异常的判断结果，以及物理拓扑连接关系图对配电网的故障点所在的位置区间进行定位。
通过本技术实施例的技术方案，解决了现有配电网各类监测终端自成体系相互之间无法关联，导致故障诊断缺乏简捷性和准确性的技术问题，实现了配电网中基于关键节点的关联诊断，进而实现了对配电网故障的简捷及准确定位。
技术要求1.一种配电网故障诊断与定位方法，其特征在于，包括：获取所述配电网的关键节点的数据信息，其中，所述数据信息包括电气运行数据和标识信息；判断所述电气运行数据是否异常，以及根据所述标识信息绘制所述配电网的物理拓扑连接关系图；根据所述是否异常的判断结果，以及所述物理拓扑连接关系图对所述配电网的故障点所在的位置区间进行定位。
2.根据权利要求1所述的配电网故障诊断与定位方法，其特征在于，根据所述是否异常的判断结果，以及所述物理拓扑连接关系图对所述配电网的故障点所在的位置区间进行定位，之后还包括：将所述数据信息、所述物理拓扑连接关系图、所述是否异常的判断结果以及对所述故障点所在的位置区间的定位发送至云服务器，以使得所述云服务器对所述是否异常的判断结果进行复核，以及对所述故障点所在的位置区间的定位进行复核。
3.根据权利要求1所述的配电网故障诊断与定位方法，其特征在于，根据所述是否异常的判断结果，以及所述物理拓扑连接关系图对所述配电网的故障点所在的位置区间进行定位，包括：若所述判断结果为异常，则确定对应的所述关键节点为异常关键节点；将所述异常关键节点的电气运行数据与，所述物理拓扑连接关系图中与所述异常关键节点相邻的所述关键节点的电气运行数据进行第一轮比较，以对所述故障点所在的位置区间进行定位。
配电网故障的识别与定位方法
配电网故障的识别与定位方法摘要：在配电网运行过程中，确保线路故障的快速检测与定位，既是规避大面积停电事故的关键基础，又是保障配电网供电可靠性与稳定性的重要前提。
对此，从国内外配电网选线、定位技术研究与发展现状出发，对现有配电网故障识别及定位方法进行分析，研究其存在的问题和不足，提出一种基于交流定位法和直流定位法优势互补的综合故障识别理论，并借助仿真试验验证其可行性，最终有效提升配电网故障处理效率，保障我国配电网的持续稳定运行。
关键词：配电网；故障识别；故障定位；交直流综合法引言：近年来，伴随着人们生活水平的显著提高，对于供电可靠性、稳定性的要求越来越高，如何保障电能质量以及配电网的持续稳定运行，始终是配电网运维管理人员面临的核心问题。
其中，在配电网系统中，以单相接地故障发生频率最高，当此类故障发生时，虽不会对系统正常工作产生较大影响，但长时间的带故障运行往往会影响配电网系统的安全性，增大系统的事故风险。
因此，需在配电网故障发生后快速进行故障识别与定位，进而一方面降低因配电网故障所致的电力企业损失，另一方面帮助管理人员制定科学的故障解决方案。
1 国内外配电网故障识别与定位研究发展现状1.1配电网故障识别研究发展现状伴随着现代科学技术的不断发展，对于配电网故障诊断技术的研究也逐渐深入，形成了多种配电网故障识别与定位理论。
其中，由于不同国家配电网存在差异，其所采用的配电网故障识别方法也不尽相同。
例如，日本配电网中性点接地以高电阻或不接地两种方式为主，因此其多采用零序过电流法来切除故障线路；法国配电网系统中性点经消弧线圈接地，故采用零序导纳法来解决故障选线问题。
而对于我国，包括零序电流功率法、谐波法、注入信号法在内的故障识别手段均较为常见，但其实际应用效果却不够明显。
同时，针对不同配电网故障类型，我国一些专家设计研制了相应的自动选线装置，但误判错判问题仍较为严重。
因此，由监控人员现场检查以确定故障线路，仍是当前配电网故障识别的主要方法。
低压配电网的故障检测与定位技术研究
低压配电网的故障检测与定位技术研究随着城市的发展和用电负荷的增加，低压配电网的安全运行变得尤为重要。
然而，由于低压配电网的复杂性以及线路长度的增加，故障的检测与定位变得越来越具有挑战性。
本文将研究低压配电网的故障检测与定位技术，以提高低压配电网的可靠性和安全性。
一、低压配电网的特点低压配电网是供应电能给终端用户的部分电网，其电压一般为220V或380V。
相比高压配电网，低压配电网线路更短，分布更密集，但也更容易受到环境影响和故障的影响。
低压配电网具有以下特点：1. 线路复杂性：低压配电网线路非常复杂，包括输电线路、变电站、配电变压器以及用户侧的线路。
加之线路交叉、分支等情况，导致故障的检测与定位更加困难。
2. 负荷波动：低压配电网的负荷变化较大，包括用户个体的用电需求和整体电网负荷，这给故障检测与定位带来了一定的困难。
3. 故障类型多样：低压配电网可能出现的故障类型包括线路短路、接地故障、过载等，这些故障都需要不同的检测与定位技术。
二、低压配电网的故障检测技术低压配电网的故障检测技术旨在及时发现线路故障，防止故障扩大，保障电网的安全运行。
以下是常用的低压配电网故障检测技术：1. 自动故障检测与定位装置：该装置通过监测线路参数变化来检测故障，并通过定位功能确定故障位置。
利用现代通信技术，自动故障检测与定位装置能够实时将故障信息发送给运维人员，提高故障处理的效率和准确性。
2.智能终端设备：智能终端设备是指安装在用户侧的设备，可以实时监测用户负荷变化和电流波形，通过比对实际电流与理论电流差异来判断是否存在故障，并通过通信技术将故障信息传递给运维人员。
3. 无线传感器网络：无线传感器网络利用传感器节点分布在低压配电网中，实时监测电压、电流等参数，通过数据采集和分析来检测故障。
该技术不受线路距离限制，能够实现对整个低压配电网的全面监测和故障检测。
三、低压配电网的故障定位技术低压配电网的故障定位技术旨在精确定位故障点，提高故障处理的效率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
低压配电网故障检测与定位算法
低压配电网是城市电力供应的重要组成部分，它负责将高压输电网输送下来的电能分配给每户用户。
然而，在低压配电网运行过程中，由于种种原因，故障可能会发生，比如短路、接地故障等，这些故障会导致电力供应异常，甚至给用户带来安全隐患。
因此，低压配电网故障检测与定位算法的研究显得尤为重要。
一、低压配电网故障检测算法
1. 检测传感器数据的异常值
低压配电网故障检测的第一步是通过监测传感器数据。
在配电网中，安装有各种传感器，用于测量电流、电压等参数。
通过实时监测传感器数据，可以检测到异常值。
例如，当某一传感器数据与周围传感器数据相比有明显偏离时，可能意味着该部分存在故障。
因此，通过统计学方法或机器学习方法，可以对传感器数据进行异常值检测，从而及时发现低压配电网中的故障。
2. 多传感器数据融合
低压配电网中有多个传感器同时监测电力参数，因此可以将这些传感器数据进行融合，得到更全面、准确的故障检测结果。
融合方法可以采用加权平均、主成分分析等统计学方法，也可以利用深度学习算法进行融合。
通过多传感器数据融合，可以减少单
一传感器数据异常造成的误判率，提高低压配电网故障检测的准
确性。
3. 基于机器学习的故障检测
机器学习是一种通过从数据中学习规律，从而预测或者判断新
数据的方法。
在低压配电网故障检测中，可以利用机器学习算法，从历史数据中学习低压配电网正常运行模式，并利用这些学习到
的模式来检测故障。
常用的机器学习算法包括决策树、支持向量机、神经网络等。
通过不断优化机器学习算法，可以提高低压配
电网故障检测的准确率和效率。
二、低压配电网故障定位算法
1. 检测故障传播路径
低压配电网中，故障具有传播性，即一个故障点可能会导致周
围多个节点故障。
因此，通过检测故障传播路径，可以确定故障
点的位置。
传统的方法是基于故障电流的测量，但受限于传感器
布局和精度，可能无法准确检测故障传播路径。
因此，可以引入
机器学习算法，通过分析历史数据来预测故障传播路径，从而定
位故障点。
2. 利用电磁波传输特性进行故障定位
低压配电网中的故障会产生电磁波信号，利用这个特性可以实
现故障的定位。
通过在低压配电网中的多个位置布置接收设备，
接收故障产生的电磁波信号，然后利用信号的强度、到达时间等
信息，可以定位故障点的位置。
这种方法需要充分考虑低压配电
网的拓扑结构、信号传输特性等因素，通过数值仿真和实地测试，可以确定合适的故障定位算法。
3. 结合地理信息系统进行故障定位
结合地理信息系统（GIS）来进行低压配电网故障定位是一种
有效的方法。
GIS可以提供低压配电网的空间分布信息，包括线路、变压器、负荷等要素的位置。
通过在地理信息系统中标注故
障节点和传感器的位置，可以提供给维修人员更准确的故障定位
信息，提高故障维修的效率。
总结：
低压配电网故障检测与定位算法的研究对于保障低压配电网的
安全稳定运行具有重要意义。
通过传感器数据的异常值检测、多
传感器数据融合和基于机器学习的故障检测，可以实现低压配电
网故障的及时发现。
而通过检测故障传播路径、利用电磁波传输
特性和结合地理信息系统，可以准确定位故障点，提高故障维修
的效率。
未来，随着智能电网技术的发展，低压配电网故障检测
与定位算法的研究将会更加深入和精确，为城市电力供应的安全
和可靠提供更好的保障。
