勒脚-散水-圈梁-雨棚和阳台

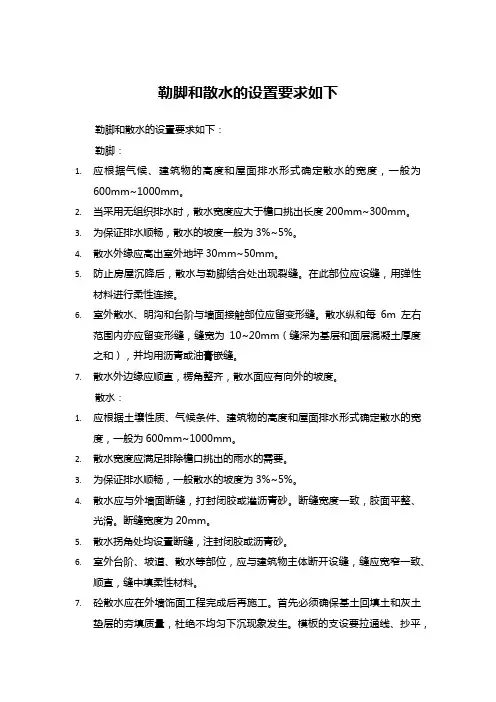

勒脚和散水的设置要求如下
勒脚和散水的设置要求如下勒脚和散水的设置要求如下：勒脚：1.应根据气候、建筑物的高度和屋面排水形式确定散水的宽度，一般为600mm~1000mm。
2.当采用无组织排水时，散水宽度应大于檐口挑出长度200mm~300mm。
3.为保证排水顺畅，散水的坡度一般为3%~5%。
4.散水外缘应高出室外地坪30mm~50mm。
5.防止房屋沉降后，散水与勒脚结合处出现裂缝。
在此部位应设缝，用弹性材料进行柔性连接。
6.室外散水、明沟和台阶与墙面接触部位应留变形缝。
散水纵和每6m左右范围内亦应留变形缝，缝宽为10~20mm（缝深为基层和面层混凝土厚度之和），并均用沥青或油膏嵌缝。
7.散水外边缘应顺直，楞角整齐，散水面应有向外的坡度。
散水：1.应根据土壤性质、气候条件、建筑物的高度和屋面排水形式确定散水的宽度，一般为600mm~1000mm。
2.散水宽度应满足排除檐口挑出的雨水的需要。
3.为保证排水顺畅，一般散水的坡度为3%~5%。
4.散水应与外墙面断缝，打封闭胶或灌沥青砂。
断缝宽度一致，胶面平整、光滑。
断缝宽度为20mm。
5.散水拐角处均设置断缝，注封闭胶或沥青砂。
6.室外台阶、坡道、散水等部位，应与建筑物主体断开设缝，缝应宽窄一致、顺直，缝中填柔性材料。
7.砼散水应在外墙饰面工程完成后再施工。
首先必须确保基土回填土和灰土垫层的夯填质量，杜绝不均匀下沉现象发生。
模板的支设要拉通线、抄平，要做到通顺平直，坡向正确（向外坡4%）。
严禁用砖砌代替模板，散水与建筑物外墙分离，缝宽20mm，不准用油毡隔缝。
纵向6m左右分格，缝宽20mm，施工时应分块筑打，震实压光，随打随抹一次成活。
要求散水表面密实光洁，无裂缝、脱皮、麻面和起砂等现象。
缝内填塞1:2沥青砂浆（宜掺适量滑石粉）要勾抹烫压平整，或在其表面再用油膏嵌缝，则观感效果更好，不允许用热沥青灌缝。
并注意纵向分格缝要避开落水管出口处，以免雨水从缝内浸入基础。
塞缝工作要认真，不得污染外饰面墙裙。
散水-勒脚-楼梯间门窗竖向设计和室内外高差
单元式住宅楼课程设计指导书散水、勒脚、楼梯间门窗竖向设计和室内外高差1、画散水。
用天正命令画散水时可以创建室内外高差平台，但是这个平台会堵住单元门。
如果不想堵门，则一层平面图画散水时不要“创建室内外高差平台”（不要打勾），而是“改外墙高”，把外墙高度改为“层高+室内外高差”，底高为负的室内外高差（单位为毫米），提示“是否保持墙上门窗到墙基的距离不变?”时选择N（默认选项），然后再对楼梯间的门进行对象编辑，改门槛高为0。
2、画散水容易出现的一个问题。
画平面图时应该先画标准层然后“另存为”一层和其他层再修改、保存。
如果先画了一层而且加了散水并且创建了室内外高差平台，然后删除散水另存为标准层，则室内外高差平台没有被删除，创建楼层表后在三维模型和立、剖面图上都会出现黄色的室内外平台。
怎么办？这个平台可以在三维视图中删除，方法是点“视图”→“三维视图”→“左视”，删除黄色室内外高差平台后点“视图”→“三维视图”→“俯视”回到平面视图，保存，然后重新生成三维和立、剖面图。
3、楼梯间单元门和窗的竖向位置问题。
第3条示意图一层平面图中楼梯间处的单元门宽度1500（子母门，大门宽900，小门600），高度2000。
为了使其在立面和三维中的位置准确，可以用“改墙高”的方法。
“墙体”→“墙体工具”→“改墙高”，把楼梯间有窗的一段外墙墙体高度由2800改为2200，底高-450，窗墙底间距是否保持不变选Y。
假设层高2800，一层楼梯参数为一跑10步，二跑6步，踏步高175。
二层平面图中楼梯间有窗的一段外墙墙体高度由2800改为2450，底高-1050，窗墙底间距是否保持不变选Y或N都可以，然后对窗进行对象编辑，改窗台高为800。
三层以上平面图（不含顶层）中楼梯间有窗的一段外墙墙体高度由2800改为2800，底高-1400，窗墙底间距是否保持不变选Y。
顶层平面图中楼梯间有窗的一段外墙墙体高度由2800改为2800+1400=4200，底高-1400，窗墙底间距是否保持不变选Y。
阳台、雨篷、墙体、散水
阳台件生成示意图
阳台与雨篷的挑梁结构
左图:阳台做法1 右图:构件生成示意图
左图:阳台做法2 右图:构件生成示意图
雨蓬的挑梁结构 通过翻梁以求得板底平整
挑梁与挑板的阳台比较
左图:挑梁结构 右图:挑板结构
雨篷
钢筋混凝土悬挑雨篷（梁上翻）
墙体与周边构件的拉结
合适的高厚比
避免成为承重的构件
混合结构建筑墙体的抗震措施
圈梁设置部位和要求
转角处构造柱
构造柱不设独立基础
纵横墙交接处构造柱
构造柱与砖墙拉结
圈梁与构造柱整浇
脱模后的圈梁、构造柱
砌体墙的洞口处理
常用过梁形式
平拱砖过梁
半圆砖拱
钢筋砖过梁
钢筋混凝土过梁
洞口下方窗台构造
3.4 非承重外墙板及幕墙的基本构造
单一材料外墙板
轻质混凝土外墙挂板
上海金贸大厦复合型外墙板
不同材料面板的幕墙
玻璃幕墙与石材幕墙
金属幕墙
支撑杆件、稳定系统及小型连接件
有框式幕墙
明框式玻璃幕墙 半隐框玻璃及铝板幕墙 隐框式玻璃幕墙
正在安装幕墙的建筑
现场组装式幕墙实例
组装小单元式有框幕墙
GRC板安装示意一
安装时,先用粘结剂固定顶部, 用临时木楔来固定底部,待粘 结剂干后,去掉木楔,用细石 混凝土灌缝
GRC板安装示意二
安装时,先固定顶部和底部的连接件, 随后安装板材,调节连接件的高度
屏风式隔断
隔墙和隔断两者的区别： 1、隔墙高度是到顶的；而隔断高度可到顶或不
到顶
2、隔墙在很大程度上限定空间；而隔断限定空 间的程度弱 3、隔墙在一定程度上隔声、阻隔视线；而隔断 可有一定的空透性、视线交流
建筑专业名词解释(散水、泛水、伸缩缝、沉降缝、防震缝、施工缝、勒脚、踢脚线、女儿墙)
一些专业名词解释：散水、泛水、伸缩缝、沉降缝、防震缝、施工缝、勒脚、踢脚线、女儿墙散水：指房屋周围保护墙基，分散雨水远离墙脚的保护层,一般宽度在800mm左右.有砖铺散水、现浇细石混凝土和混凝土散水等几种。
这样容易使地基更容易沉降，简单来说不做散水那今后房子的墙壁更容易有裂缝。
从墙根往外一般有半米的水泥地。
房子周围或看看随便一栋楼周围自墙根向外一米左右是不是一个水泥结构的地面。
那就是散水。
很多建筑物都有顾名思义“散水”上边向下掉水它可以向外散水建筑物四周,围绕着建筑物的那一圈室外地坪的，散水的做法很多，不一定是水泥做的。
“散水"是设在外墙四周的倾斜护坡,坡度一般为3％—5%，宽度一般为0.6米—1米，其目的是迅速将地表水排离，避免勒脚和下部砌体受水。
散水的构造:1．60厚C15混凝土撒1：1水泥砂子，压实赶光2。
150厚3：7灰土垫层，超出散水外缘500mm。
3。
素土夯实向外坡6%按从上到下的顺序．"踢脚线”、“踢脚板”是墙面贴近地板的部分有一圈大约5~10cm高的裙板，目的是人走到墙边时防止鞋子踢脏白墙，另外摆放家具是也可以防止家具贴墙过近毁坏墙面；“内墙裙”是指室内墙裙，墙裙的作用与护墙板、踢脚板类似，只不过是高度一般是1~2米左右至地面的部分.泛水泛水：fàn shuǐ1.古水名。
故道在今河南省中牟县南。
久湮.2.古水名.故道在今山东省曹县北，从古济水分出,东北流至定陶县北。
注入古菏泽。
久湮。
泛水是建筑上的一种防水工艺，通俗的说其实就是在墙与屋面,也就是在所有的需要防水处理的平立面相交处进行的防水处理，说白了就是用防水材料把墙角包住. 和散水不同其构造要点及做法为:（1）降屋面的卷材继续铺至垂直墙面上,形成卷材防水，泛水高度不小于250mm。
（2）在屋面与垂直女儿墙面的交接缝处，砂浆找平层应抹成圆弧形或45度斜面，上刷卷材胶粘剂,使卷材胶粘密实,避免卷材架空或折断，并加铺一层卷材。
农村自建房，不懂这些建筑名词，遇到不负责任的包工头可就惨了
农村⾃建房，不懂这些建筑名词，遇到不负责任的包⼯头可就惨了现在农村⽣活⽔平提⾼，家家户户都会建新房。
但很多⼈在建房时都是“⼀张⽩纸”啥也不懂，怎么做都只能听取别⼈的意见。
包⼯头哪⾥做得对不对也不知道，想怎么忽悠你就怎么忽悠你。
今天我就带⼤家了解⼀下农村建房⼀些常⽤词语，别再被忽悠了。
1、地基：是指建筑物下⾯⽀承基础的⼟体或岩体。
2、基础：是指建筑物地⾯以下的承重结构，是建筑物的墙或柱⼦在地下的扩⼤部分，作⽤是承受建筑物上部结构传下来的荷载，并把它们连同⾃重⼀起传给地基。
3、基础⼤放脚：基础⼤放脚多见于砌体墙下条形基础，为了满⾜地基承载⼒的要求，把基础底⾯做的⽐墙⾝宽，呈阶梯形逐级加宽，但同时也必须防⽌基础的冲切破坏，应满⾜⾼宽⽐的要求。
3、地圈梁：房屋结构中, 连接地下基础部分与上⾯墙体建筑部分的⼀圈钢筋混凝⼟浇注的梁。
4、马⽛槎：是指构造柱上凸出的部分，当砌体不能同时砌筑的时候,在交接处⼀般都会预留马⽛槎，以保持砌体的整体性与稳定性，称为马⽛槎。
5、过梁：设置在门窗洞⼝的⼀道横梁，作⽤是⽀撑洞⼝上部砌体所传来的荷载，并将这些荷载传给门窗等洞⼝两边的墙，该梁称为过梁。
6、⼥⼉墙：是建筑物屋顶四周围的矮墙，作⽤是维护安全，亦会在底处施作防⽔压砖收头，以避免防⽔层渗⽔、或是屋顶⾬⽔漫流。
上⼈屋⾯⼥⼉墙⾼度⼀般不得低于1.1m，最⾼不得⼤于1.5m。
7、散⽔：是指房屋外墙四周的勒脚处(室外地坪上)⽤⽚⽯砌筑或⽤混凝⼟浇筑的有⼀定坡度的散⽔坡。
作⽤是迅速排⾛勒脚附近的⾬⽔，避免⾬⽔冲刷或渗透到地基，防⽌基础下沉，以保证房屋的巩固耐久。
8、锚固：指钢筋被包裹在混凝⼟中，增强混凝⼟与钢筋的连接，使建筑物更牢固，⽬的是使两者能共同⼯作以承担各种应⼒。
9、框架柱：是在框架结构中承受梁和板传来的荷载，并将荷载传给基础，是主要的竖向⽀撑结构。
10、框架梁：两端与框架柱相连的梁，作⽤直接承受楼屋盖的荷载并将其传递给框架柱。

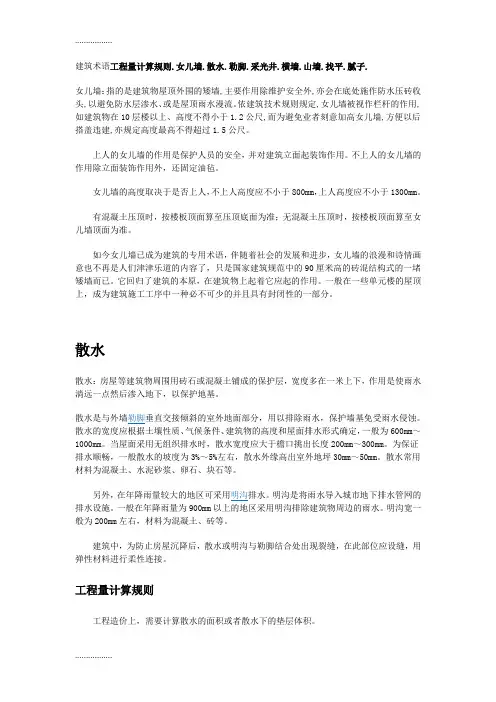

(整理)建筑术语工程量计算规则.女儿墙.散水.勒脚.采光井.横墙.山墙.找平.腻子
建筑术语工程量计算规则.女儿墙.散水.勒脚.采光井.横墙.山墙.找平.腻子.女儿墙：指的是建筑物屋顶外围的矮墙,主要作用除维护安全外,亦会在底处施作防水压砖收头,以避免防水层渗水、或是屋顶雨水漫流。
依建筑技术规则规定,女儿墙被视作栏杆的作用,如建筑物在10层楼以上、高度不得小于1.2公尺,而为避免业者刻意加高女儿墙,方便以后搭盖违建,亦规定高度最高不得超过1.5公尺。
上人的女儿墙的作用是保护人员的安全，并对建筑立面起装饰作用。
不上人的女儿墙的作用除立面装饰作用外，还固定油毡。
女儿墙的高度取决于是否上人，不上人高度应不小于800mm，上人高度应不小于1300mm。
有混凝土压顶时，按楼板顶面算至压顶底面为准；无混凝土压顶时，按楼板顶面算至女儿墙顶面为准。
如今女儿墙已成为建筑的专用术语，伴随着社会的发展和进步，女儿墙的浪漫和诗情画意也不再是人们津津乐道的内容了，只是国家建筑规范中的90厘米高的砖混结构式的一堵矮墙而已。
它回归了建筑的本原，在建筑物上起着它应起的作用。
一般在一些单元楼的屋顶上，成为建筑施工工序中一种必不可少的并且具有封闭性的一部分。
散水散水：房屋等建筑物周围用砖石或混凝土铺成的保护层，宽度多在一米上下，作用是使雨水淌远一点然后渗入地下，以保护地基。
散水是与外墙勒脚垂直交接倾斜的室外地面部分，用以排除雨水，保护墙基免受雨水侵蚀。
散水的宽度应根据土壤性质、气候条件、建筑物的高度和屋面排水形式确定，一般为600mm～1000mm。
当屋面采用无组织排水时，散水宽度应大于檐口挑出长度200mm～300mm。
为保证排水顺畅，一般散水的坡度为3%～5%左右，散水外缘高出室外地坪30mm～50mm。
散水常用材料为混凝土、水泥砂浆、卵石、块石等。
另外，在年降雨量较大的地区可采用明沟排水。
明沟是将雨水导入城市地下排水管网的排水设施。
一般在年降雨量为900mm以上的地区采用明沟排除建筑物周边的雨水。
明沟宽一般为200mm左右，材料为混凝土、砖等。
勒脚、散水、窗台、变形缝实地调查报告
调查说明书调查时间：2012/11/1调查人员：制图——XXX说明——XXX调查一：勒脚、散水、窗台调查地点：唐山学院南校区图书馆a、勒脚1、勒脚简介勒脚是外墙的墙角，即建筑物的外墙与室外地面或散水部分的接触墙体部位的加厚部分。
一般来说，勒脚的高度不应低于700mm。
勒脚的作用是防止地面水、屋檐滴下的雨水的侵蚀，从而保护墙面，保证室内干燥，提高建筑物的耐久性。
也能使建筑的外观更加美观。
勒脚部位外抹水泥砂浆或外贴石材等防水耐久的材料，应与散水、墙身水平防潮层形成闭合的防潮系统。
勒脚的构造方式有：（1）勒脚表面抹灰：可采用20后1：3抹水泥砂浆抹面1：2水泥白石子浆水刷石或斩假石抹面，此法多用于一般建筑；（2）勒脚贴面：可用天然石材或人工石材贴面，如花岗石、水磨石板等。
贴准建筑；（3）勒脚用坚固材料：采用条石、混凝土等坚固耐久的材料代替砖勒脚。
2、图书馆的勒脚图书馆的勒脚高1210mm，距窗台16mm。
采用蘑菇石贴面，沥青砂浆勾缝。
外观美观大方3、功能特点（1）勒脚较高：图书馆四围均为绿化区潮气较重，较高的勒脚能够更好的起到防潮作用更有益于保护墙面，保证室内干燥，提高建筑物的耐久性。
其次较高的勒脚更能凸显图书馆的庄严肃静给人以视觉的美感。
（2）蘑菇石贴面：蘑菇石有很好的耐久性适用于高标准型建筑。
保色性能好，立体感强艺术品位更高，对于浓聚文化气息的图书馆来书是很好的选择。
b、散水1、散水简介散水是与外墙勒脚垂直交接倾斜的室外地面部分，用以排除雨水，保护墙基免受雨水侵蚀。
散水的宽度应根据土壤性质、气候条件、建筑物的高度和屋面排水形式确定，一般为600mm～1000mm。
当屋面采用无组织排水时，散水宽度应大于檐口挑出长度200mm～300mm。
为保证排水顺畅，一般散水的坡度为3%～5%左右，散水外缘高出室外地坪30mm～50mm。
散水常用材料为混凝土、水泥砂浆、卵石、块石等。
另外，在年降雨量沟排水。
明沟是将雨水导入城市地下排水管网的排水设施。
建筑专业名词解释(散水、泛水、伸缩缝、沉降缝、防震缝、施工缝、勒脚、踢脚线、女儿墙)
一些专业名词解释：散水、泛水、伸缩缝、沉降缝、防震缝、施工缝、勒脚、踢脚线、女儿墙散水：指房屋周围保护墙基，分散雨水远离墙脚的保护层，一般宽度在800mm左右。
有砖铺散水、现浇细石混凝土和混凝土散水等几种。
这样容易使地基更容易沉降,简单来说不做散水那今后房子的墙壁更容易有裂缝。
从墙根往外一般有半米的水泥地。
房子周围或看看随便一栋楼周围自墙根向外一米左右是不是一个水泥结构的地面.那就是散水。
很多建筑物都有顾名思义“散水"上边向下掉水它可以向外散水建筑物四周,围绕着建筑物的那一圈室外地坪的，散水的做法很多，不一定是水泥做的.“散水”是设在外墙四周的倾斜护坡，坡度一般为3%-5％，宽度一般为0。
6米—1米,其目的是迅速将地表水排离，避免勒脚和下部砌体受水。
散水的构造：1．60厚C15混凝土撒1：1水泥砂子,压实赶光2.150厚3:7灰土垫层,超出散水外缘500mm。
3。
素土夯实向外坡6%按从上到下的顺序．"踢脚线”、“踢脚板”是墙面贴近地板的部分有一圈大约5～10cm高的裙板，目的是人走到墙边时防止鞋子踢脏白墙，另外摆放家具是也可以防止家具贴墙过近毁坏墙面；“内墙裙”是指室内墙裙，墙裙的作用与护墙板、踢脚板类似，只不过是高度一般是1～2米左右至地面的部分。
泛水泛水：fàn shuǐ1.古水名。
故道在今河南省中牟县南。
久湮。
2。
古水名.故道在今山东省曹县北,从古济水分出,东北流至定陶县北.注入古菏泽。
久湮。
泛水是建筑上的一种防水工艺,通俗的说其实就是在墙与屋面，也就是在所有的需要防水处理的平立面相交处进行的防水处理，说白了就是用防水材料把墙角包住。
和散水不同其构造要点及做法为：(1）降屋面的卷材继续铺至垂直墙面上，形成卷材防水，泛水高度不小于250mm。
（2）在屋面与垂直女儿墙面的交接缝处,砂浆找平层应抹成圆弧形或45度斜面，上刷卷材胶粘剂，使卷材胶粘密实,避免卷材架空或折断，并加铺一层卷材。
