防水连接器设计注意事项
1. 2. 3. 4. 5. 6. 7. 各部零件介紹 材質選用 設計驗證 供應商survey 安規,費用及料號 整套設計 開模方式Fra bibliotek1. 板端
實心車PIN
防水膠
Connector Body
Nut
Gasket
黑色防水膠
O-ring
實心車PIN
Connector 膠框
Nut
Gasket 外購RJ45 Jack Housing
5. 安規及料號
• (1). 初步了解, 防水膠及橡膠材質較不易取得UL認 證,但整體產品又必需至少取得UL認證,才容易開 拓外銷市場,這個部份需花時間再深入了解. • (2). 申請安規的費用,以系列承認的方法較便宜,因 , , 此在建料號時,需考量到這一點
6. 整套設計
• 防水連接器原則上需要對鎖後才能防水, 因此在開發產品時,板端,對插端,防水蓋 需一併納入設計
（）
3.設計驗證 • (1). 除了連接器本身的功能需保留外,需特別針對 ” 防水 ” 做驗證 • (2). 驗證完畢,需有一份產品白皮書
4. 供應商Survey • (1). 防水連接器的特色是少量多樣,因此供應商配合度通 常都不會那麼好,故在design in 時,需特別考量廠商的配合 度,以避免將來換供應商造成一連串的問題 • (2). 設計時最好選用市面上標準化的非防水連接器,且多承 認幾家廠商
7. 開模方式
• 防水連接器的量都不大,因此建議盡量用 change core 的 方式開模,以節省模具成本,即盡量共模
Seal
Clamp Ring
Sealing Nut
Gasket
Lock nut
膠心
O-ring
Cable 端 ( Molding type )
Gasket
PU 內模
Cable
8P8C Plug
PU or PVC 外模
Screw nut
3. 防水蓋
螺絲
鐵鏈
防水蓋
GASKET
2. 材質選用
• • • • • • • (1). 塑料:需選用耐候性佳,冷熱温差大,且可以抗UV之材質 (2). PIN:為防止點膠後漏膠，幾乎選用實心車ＰIN,磷青銅鍍金或鍍鎳,唯成本較高,交期 較長 (3). O-ring /Gasket: 橡膠材質如EPDM,SILICON,VITON等,需考量橡膠本身的特性 (4). 防水膠:膠凝固的速度及耐温(過鍚爐) (5). Cable: 抗UV,耐候,耐燃,外被材質以 PVC 及 PU 居多 (6).暴露在外的鐵料,如鐵鏈,螺絲,應選用不锈鋼 P.S:因為產品需通過安規認證,盡量選有認證的材質
防水连接器标准 -回复
防水连接器标准-回复什么是防水连接器？防水连接器是一种能够实现电气设备之间安全连接，并能防止水分、湿气等外部环境因素对连接器内部部件进行损坏的组件。
它通常通过特殊的材料、设计和工艺来确保电气连接的稳定性和可靠性。
防水连接器的重要性在许多行业中，特别是户外和电子设备行业，防水连接器的应用变得越来越普遍。
既然这样，那么它在日常应用中的重要性是什么呢？首先，防水连接器具有防水和防潮的功能。
当设备暴露在潮湿的环境中时，如果连接器不具备防水性能，就会导致电气设备的损坏，甚至出现短路现象。
而防水连接器采用了特殊的材料以及防水设计，可以有效地隔绝和阻止水分、湿气等液体进入连接器内部，保护设备的正常工作。
其次，防水连接器具备可靠的电气连接性能。
连接器的连接性能直接关系到电子设备的正常工作和数据传输的稳定性。
防水连接器通过特殊的设计和工艺，确保了良好的电气连接，从而减少了连接不稳定或者断开的问题。
防水连接器的标准为了确保防水连接器的质量和性能，一些标准机构和组织制定了相关的标准。
以下是常见的一些防水连接器标准：1. IP防护等级：IP是国际上广泛应用的防护等级分类标准。
它由两个数字组成，第一个数字表示防尘等级，第二个数字表示防水等级。
例如，IP68表示该连接器具备完全防尘和长时间浸入水中的能力。
2. MIL-STD-810：这是美国国防部制定的军用设备环境工程标准。
其中包含了针对防水连接器的测试方法和要求。
3. JIS C 0920：这是日本工业标准化组织制定的电子设备防水连接器标准。
它规定了不同等级的防水性能要求和测试方法。
4. IEC 60529：这是国际电工委员会制定的液体防护等级标准。
它定义了不同等级的防水性能，并规定了相应的实验方法。
防水连接器的应用领域由于其独特的性能和优势，防水连接器在众多行业中得到了广泛的应用。
1.户外设备：例如户外照明灯具、太阳能设备和摄像监控系统等，这些设备需要经受各种天气条件的考验，防水连接器能够保证它们的稳定工作。

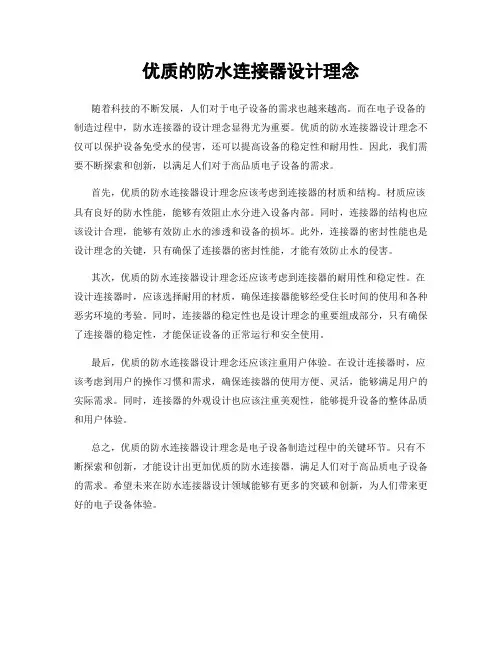

优质的防水连接器设计理念
优质的防水连接器设计理念
随着科技的不断发展，人们对于电子设备的需求也越来越高。
而在电子设备的制造过程中，防水连接器的设计理念显得尤为重要。
优质的防水连接器设计理念不仅可以保护设备免受水的侵害，还可以提高设备的稳定性和耐用性。
因此，我们需要不断探索和创新，以满足人们对于高品质电子设备的需求。
首先，优质的防水连接器设计理念应该考虑到连接器的材质和结构。
材质应该具有良好的防水性能，能够有效阻止水分进入设备内部。
同时，连接器的结构也应该设计合理，能够有效防止水的渗透和设备的损坏。
此外，连接器的密封性能也是设计理念的关键，只有确保了连接器的密封性能，才能有效防止水的侵害。
其次，优质的防水连接器设计理念还应该考虑到连接器的耐用性和稳定性。
在设计连接器时，应该选择耐用的材质，确保连接器能够经受住长时间的使用和各种恶劣环境的考验。
同时，连接器的稳定性也是设计理念的重要组成部分，只有确保了连接器的稳定性，才能保证设备的正常运行和安全使用。
最后，优质的防水连接器设计理念还应该注重用户体验。
在设计连接器时，应该考虑到用户的操作习惯和需求，确保连接器的使用方便、灵活，能够满足用户的实际需求。
同时，连接器的外观设计也应该注重美观性，能够提升设备的整体品质和用户体验。
总之，优质的防水连接器设计理念是电子设备制造过程中的关键环节。
只有不断探索和创新，才能设计出更加优质的防水连接器，满足人们对于高品质电子设备的需求。
希望未来在防水连接器设计领域能够有更多的突破和创新，为人们带来更好的电子设备体验。

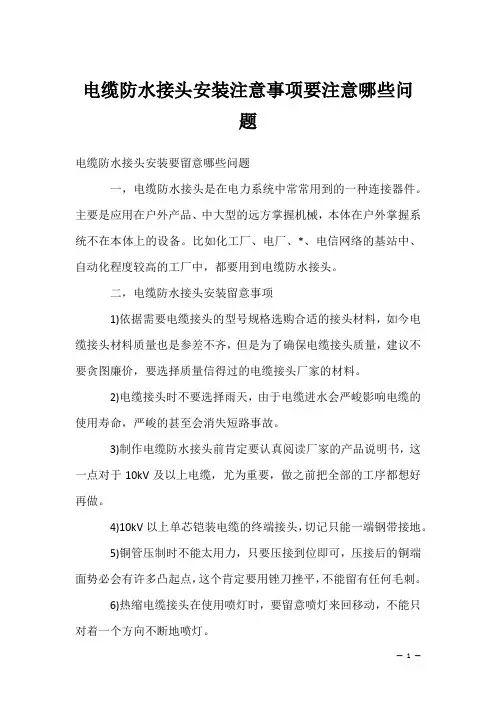

电缆防水接头安装注意事项要注意哪些问题
电缆防水接头安装注意事项要注意哪些问
题
电缆防水接头安装要留意哪些问题
一，电缆防水接头是在电力系统中常常用到的一种连接器件。
主要是应用在户外产品、中大型的远方掌握机械，本体在户外掌握系统不在本体上的设备。
比如化工厂、电厂、*、电信网络的基站中、自动化程度较高的工厂中，都要用到电缆防水接头。
二，电缆防水接头安装留意事项
1)依据需要电缆接头的型号规格选购合适的接头材料，如今电缆接头材料质量也是参差不齐，但是为了确保电缆接头质量，建议不要贪图廉价，要选择质量信得过的电缆接头厂家的材料。
2)电缆接头时不要选择雨天，由于电缆进水会严峻影响电缆的使用寿命，严峻的甚至会消失短路事故。
3)制作电缆防水接头前肯定要认真阅读厂家的产品说明书，这一点对于10kV及以上电缆，尤为重要，做之前把全部的工序都想好再做。
4)10kV以上单芯铠装电缆的终端接头，切记只能一端钢带接地。
5)铜管压制时不能太用力，只要压接到位即可，压接后的铜端面势必会有许多凸起点，这个肯定要用锉刀挫平，不能留有任何毛刺。
6)热缩电缆接头在使用喷灯时，要留意喷灯来回移动，不能只对着一个方向不断地喷灯。
7)冷缩电缆接头的尺寸必需严格根据图纸说明来做，尤其是抽出预留管中的支撑物时，更要当心才是。

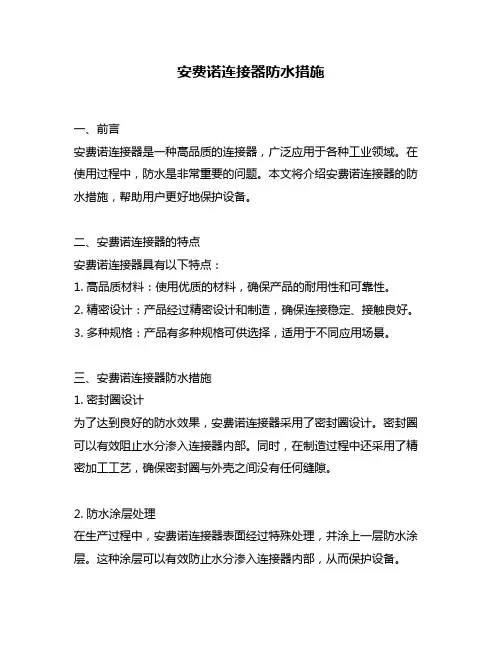

安费诺连接器防水措施
安费诺连接器防水措施一、前言安费诺连接器是一种高品质的连接器，广泛应用于各种工业领域。
在使用过程中，防水是非常重要的问题。
本文将介绍安费诺连接器的防水措施，帮助用户更好地保护设备。
二、安费诺连接器的特点安费诺连接器具有以下特点：1. 高品质材料：使用优质的材料，确保产品的耐用性和可靠性。
2. 精密设计：产品经过精密设计和制造，确保连接稳定、接触良好。
3. 多种规格：产品有多种规格可供选择，适用于不同应用场景。
三、安费诺连接器防水措施1. 密封圈设计为了达到良好的防水效果，安费诺连接器采用了密封圈设计。
密封圈可以有效阻止水分渗入连接器内部。
同时，在制造过程中还采用了精密加工工艺，确保密封圈与外壳之间没有任何缝隙。
2. 防水涂层处理在生产过程中，安费诺连接器表面经过特殊处理，并涂上一层防水涂层。
这种涂层可以有效防止水分渗入连接器内部，从而保护设备。
3. 防水接头设计安费诺连接器的接头采用了特殊的设计，确保在连接时能够达到良好的密封效果。
同时，在使用过程中还可以根据需要更换密封圈，确保防水效果持久。
4. 防水测试在生产过程中，安费诺连接器需要经过严格的防水测试。
这些测试包括静态水压测试和动态水压测试等多项检测。
只有通过这些测试，产品才能出厂销售。
5. 应用场景选择为了达到更好的防水效果，用户在选择安费诺连接器时需要考虑应用场景。
不同规格的产品适用于不同场景，用户需要根据实际情况进行选择。
四、使用注意事项1. 安装前应仔细检查连接器是否损坏或变形。
2. 安装时应注意正确连接方式，并确保接头处已经完全插入。
3. 在使用过程中应避免频繁拆卸和组装连接器。
4. 在清洗设备时应注意不要直接喷洒高压水枪到连接器上。
5. 在长时间不使用时，建议将连接器放置在干燥通风的地方，避免受潮。
五、总结防水是安费诺连接器使用过程中非常重要的问题。
通过密封圈设计、防水涂层处理、防水接头设计等多种措施，可以有效保护设备。
同时，在使用过程中需要注意一些细节问题，如正确安装和长时间不使用时的存放等。

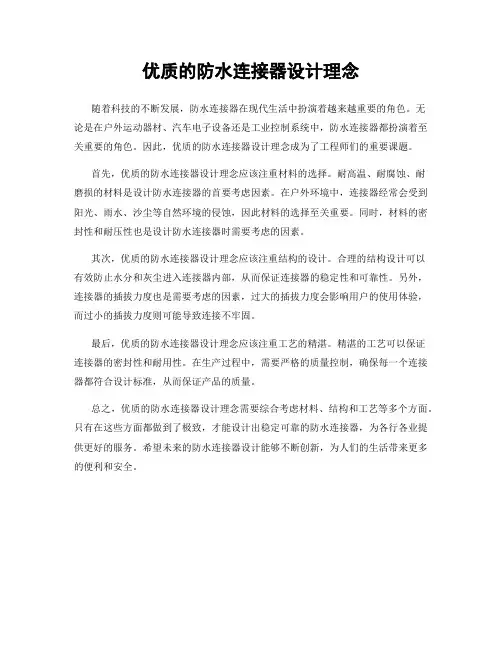

优质的防水连接器设计理念
优质的防水连接器设计理念
随着科技的不断发展，防水连接器在现代生活中扮演着越来越重要的角色。
无
论是在户外运动器材、汽车电子设备还是工业控制系统中，防水连接器都扮演着至关重要的角色。
因此，优质的防水连接器设计理念成为了工程师们的重要课题。
首先，优质的防水连接器设计理念应该注重材料的选择。
耐高温、耐腐蚀、耐
磨损的材料是设计防水连接器的首要考虑因素。
在户外环境中，连接器经常会受到阳光、雨水、沙尘等自然环境的侵蚀，因此材料的选择至关重要。
同时，材料的密封性和耐压性也是设计防水连接器时需要考虑的因素。
其次，优质的防水连接器设计理念应该注重结构的设计。
合理的结构设计可以
有效防止水分和灰尘进入连接器内部，从而保证连接器的稳定性和可靠性。
另外，连接器的插拔力度也是需要考虑的因素，过大的插拔力度会影响用户的使用体验，而过小的插拔力度则可能导致连接不牢固。
最后，优质的防水连接器设计理念应该注重工艺的精湛。
精湛的工艺可以保证
连接器的密封性和耐用性。
在生产过程中，需要严格的质量控制，确保每一个连接器都符合设计标准，从而保证产品的质量。
总之，优质的防水连接器设计理念需要综合考虑材料、结构和工艺等多个方面。
只有在这些方面都做到了极致，才能设计出稳定可靠的防水连接器，为各行各业提供更好的服务。
希望未来的防水连接器设计能够不断创新，为人们的生活带来更多的便利和安全。

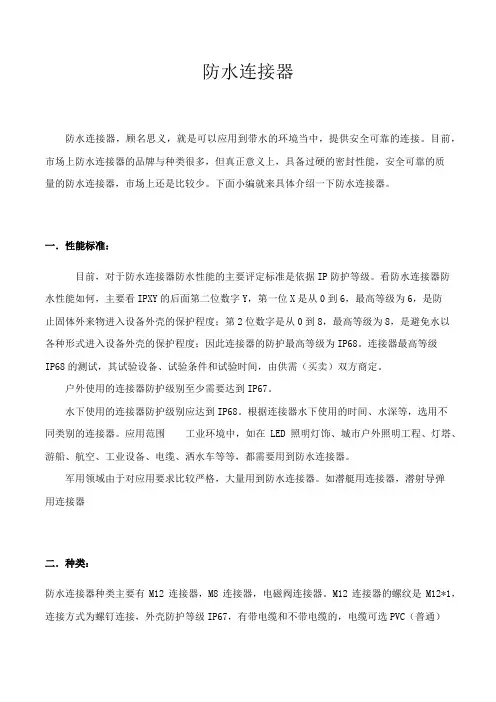

防水连接器
防水连接器防水连接器，顾名思义，就是可以应用到带水的环境当中，提供安全可靠的连接。
目前，市场上防水连接器的品牌与种类很多，但真正意义上，具备过硬的密封性能，安全可靠的质量的防水连接器，市场上还是比较少。
下面小编就来具体介绍一下防水连接器。
一．性能标准：目前，对于防水连接器防水性能的主要评定标准是依据IP防护等级。
看防水连接器防水性能如何，主要看IPXY的后面第二位数字Y，第一位X是从0到6，最高等级为6，是防止固体外来物进入设备外壳的保护程度；第2位数字是从0到8，最高等级为8，是避免水以各种形式进入设备外壳的保护程度；因此连接器的防护最高等级为IP68。
连接器最高等级IP68的测试，其试验设备、试验条件和试验时间，由供需（买卖）双方商定。
户外使用的连接器防护级别至少需要达到IP67。
水下使用的连接器防护级别应达到IP68。
根据连接器水下使用的时间、水深等，选用不同类别的连接器。
应用范围工业环境中，如在LED照明灯饰、城市户外照明工程、灯塔、游船、航空、工业设备、电缆、洒水车等等，都需要用到防水连接器。
军用领域由于对应用要求比较严格，大量用到防水连接器。
如潜艇用连接器，潜射导弹用连接器二．种类：防水连接器种类主要有M12连接器，M8连接器，电磁阀连接器。
M12连接器的螺纹是M12*1，连接方式为螺钉连接，外壳防护等级IP67，有带电缆和不带电缆的，电缆可选PVC（普通）或PUR（耐油耐磨）材料，电缆长度可按用户要求定做；M8连接器的螺纹是M8*1，连接方式为螺钉连接，防护等级IP67，有带电缆和不带电缆的，电缆可选PVC（普通）或PUR（耐油耐磨）材料，电缆长度可按用户要求定做；电磁阀连接器的锁紧方式为中心螺钉，连接方式为螺钉，外壳防护等级IP67。
三．优势：1、一，密封性能卓越防水等级可达IP68标准。
2、国际认证齐全获得CE认证、低电压指令、ROHS指令和WEEE指令等，证明了它持续的质量承诺和世界范围的市场位置。
连接器制作的注意事项
连接器制作的注意事项连接器制作的注意事项1.裁线：检查电线的规格型号是否正确；尺寸是否符合要求；切口必须平齐，不可划伤电线，电线无脏污等情况。
2.剥外皮：检查剥皮口是否平齐，不可剥伤芯线、编组丝等，剥皮尺寸是否正确。
3.编组处理：修剪尺寸是否正确，修剪是否平齐，修剪编组时不可伤到芯线。
4.剥内皮：检查剥皮口是否平齐；剥皮尺寸是否正确；有无剥伤芯线，断铜丝；半剥时绝缘体不可脱落。
5.套收缩管：检查收缩管尺寸、型号是否正确。
6.预备焊锡：检查锡炉的温度是否正确；预备焊锡前是否将芯线铜丝整理好，是否有分叉、弯曲、打折等现象；预备焊锡后是否有铜丝分叉、大头、铜丝不齐及烫伤绝缘皮等现象。
7.焊锡：检查电烙铁的温度是否正确；不可烫伤绝缘皮，锡点应光滑、无锡尖，不可假焊、虚焊。
8.端子压着：确认端子、电线的规格是否正确；端子压着有无喇叭口、倾斜、绝缘皮和芯线露出是否过长或过短。
9.端子插入：检查连接器、端子型号是否正确；端子有无损伤、变形等现象；端子有无漏插、错插、插入不到位等现象。
10.排线压接：检查连接器的型号是否正确；排线的方向是否正确；芯线是否破损、露铜、烫伤；压接是否到位。
11.吹收缩管：收缩管收缩是否良好，不可烫伤绝缘皮。
12.组装外壳：外壳是否装错、有无划伤、毛边等不良，有无漏装部件，螺丝有无拧毛、氧化、变色、松动等不良，组装后无吻合不良；如外壳是有方向的，那么一定要按照要求组装。
13.贴标签：检查标签的内容是否正确、清晰、无断字现象；标签的尺寸是否正确；标签是否脏污、破损；标签浏览更多内容请登录昊华电通粘贴的位置是否正确。
14.打扎带：检查扎带的规格、颜色、位置是否正确；无断裂、松动现象。
15.注塑成型：检查模具上是否有脏污，成型部位是否有缺料、气泡、粘接不良、硬化不良等。
16插头成型：检查插头成型有无损伤、凹凸不平、缺料、毛边、杂物、流纹等不良，确认金属端子无变形、损伤、露铜等不良。
17.电气检查：按照相应产品的检查指导票要求进行检查。
防水连接器规格要求
防水连接器是一种防水的连接器，对于一些行业来说，防水连接器是非常有必要的，这样可以保护到产品的安全，对于人身安全也是一种保障。
目前制造的防水连接器有两个标示特性号码，所知的就是防护的强度，首先从第一个数字标识开始，由0至6。
0的数字表示没有防护，这里不多说。
①的防护等级可防止大于50毫米的物体进入。
②的防护等级可以防止大于12毫米的物体进入。
③的防护等级可以防止大于2.5毫米的物体进入。
④的防护等级可以防止大于1毫米的物体进入。
⑤的防护等级可以防止进入的灰尘不对电器造成影响。
⑥的防护等级可以完全防护灰尘进入。
第二个标示特性号码是由0至8，首先从0开始没有防护功能这里也不多说。
①的防护等级可以防止从垂直方向滴下的水滴不会对电器造成影响。
②的防护等级防止倾斜15度的水滴浸入。
③的防护等级可以防止与垂直<60方向所喷洒的水侵入电器造成损坏。
④的防护等级可以防止飞溅的水浸入。
⑤的防护等级可以防止喷射的水浸入电器。
⑥的防护等级可以防止大浪的水浸入。
⑦的防护等级可以防止浸入在水中时不影响电器的性能。
⑧的防护等级可以将连接器完全的沉没在水中且电器不受影响。
各个工业当中运用的防水连接器防护性能不同，可以按照需求来进行选购。
蚌埠富源电子科技有限责任公司是一家专业从事金属—玻璃封装类产品的研发、生产和销售的高科技企业。
目前已开发出的主要产品有密封连接器、金属封装外壳、传感器基座、锂电池盖组、大功率LED灯支架等五大类几百种产品，广泛应用于航空、航天、雷达、船舶、医疗、高档汽车等领域，产品已销往国内大型军工企业及欧美发到国家的民用航空航天厂家。
公司内具有完善的质量管理体系，拥有高素质的管理人才，对内实行全面质量管理，严把质量关，尽最大努力为顾客提供高质量的产品。
防水电气接线标准
防水电气接线标准
1. 选择合适的防水电缆和接头
在防水电气接线中，首先需要选择合适的防水电缆和接头。
电缆应具有防水性能，能够有效隔离潮湿环境并保护内部电路。
接头应具备可靠的防水设计，能够确保接头处不会受到水分的侵入。
2. 使用合适的密封材料
在进行防水电气接线时，使用合适的密封材料是必要的。
常见的密封材料包括硅胶、橡胶密封圈等。
这些密封材料能够有效密封接线处，防止水分渗入。
3. 做好电缆绝缘处理
为了确保防水电气接线的有效性，应做好电缆的绝缘处理。
采用绝缘套管或绝缘胶带等绝缘材料将电缆的裸露部分进行绝缘，避免水分侵入导致漏电等问题。
4. 合理布置接线盒和插座
在防水电气接线中，合理布置接线盒和插座是非常重要的。
将
接线盒和插座布置在高于地面的位置，并确保其密封性能良好，能
够有效阻止水分进入。
5. 定期检查和维护
防水电气接线完成后，定期检查和维护也是必要的。
定期检查
接线处的密封情况，如有发现问题及时修复或更换密封材料。
同时，定期清洁接线盒和插座，确保其正常工作。
遵循上述防水电气接线标准，能够提高电气设备在潮湿或水浸
环境下的安全性和可靠性。
在实际操作中，确保操作人员具备相关
的防水知识，严格按照标准要求进行操作，确保防水电气接线的质
量和效果。
注意：以上内容仅供参考，具体实施时请根据实际需求和相关
法律法规进行处理。
References: - Reference 1 - Reference 2。
