机电队陈举明矿井维修钳工培训授课教案设计
矿井维修钳工培训教案
矿井维修钳工职业技术鉴定培训教案培训地址：机运科老井会议室培训时刻：2020-7-15培训人：杜海江培训内容：矿井维修钳工工职业道德一、职业道德的大体概念职业道德是社会道德在职业行为和职业关系中的具体表现，是整个社会道德生活的重要组成部份。
职业道德是指从事某种职业的人员在工作或劳动进程中所应遵守的与其职业活动紧密联系的道德标准和原那么的总和。
职Uk道德的内容包括：职业道德意识、职业道德行为标准和职业守那么等。
职业道德既反映某种职业的特殊性，也反映各个行业职业的一起性；既是从业人员履行本职工作时从思想到行动应该遵守的准那么，也是各个行业职业在道德方面对社会应尽的责任和义务。
从业人员对自己所从事职业的态度，是其价值观、道德观的具体表现，只有树立良好的职业道德，遵守职业守那么，安心本职工作，勤奋钻研业务，才能提高自身的职业能力和素养，在竞争中立于不败之地。
二、职业道德的特点1．职业道德是社会主义道德体系的重要组成部份由于每一个职业都与国家、人民的利益紧密相关，每一个工作职位、每一次职业行为，都包括着如何处置个人与集体、个人与国家利益的关系问题。
因此，职业道德是社会主义道德体系的重要组成部份。
2．职业道德的实质是树立全新的社会主义劳动态度职业道德的实质确实是在社会主义市场经济条件下，约束从业人员的行为，鼓舞其通过老实的劳动，在改善自己生活的同时，增加社会财富，增进国家建设。
劳动既是个人谋生的手腕，也是为社会效劳的途径。
劳动的双重含义决定了从业人员全新的劳动态度和职业道德观念。
三、职业道德大体标准1．爱岗敬业、忠于职守爱岗敬业、忠于职守是职业道德的大体标准，是对所有从业人员的大体要求。
“爱岗”确实是酷爱自己的工作职位，酷爱本职工作。
“敬业”确实是以一种严肃认真、尽职尽责、勤奋踊跃的态度对待工作。
爱岗敬业是彼此联系、相辅相成的，只有做到将个人的好恶放在一边，干一行，爱一行，才能真正做到爱岗敬业。
忠于职守是爱岗敬业的具体表现，也是对爱岗敬业的进一步升华。
钳工培训教案
钳工培训教案教案标题：钳工培训教案教案目标：- 了解钳工的基本概念和技能要求。
- 掌握钳工工具的种类、使用方法和安全操作规范。
- 培养学生的观察力、动手能力和问题解决能力。
- 培养学生的合作精神和团队合作能力。
教案步骤：1. 引入（5分钟）- 向学生介绍钳工的定义和重要性，解释其在制造业中的角色。
- 引导学生讨论钳工的应用领域和工作职责。
2. 知识讲解（15分钟）- 介绍不同类型的钳工工具，如扳手、钳子、剪刀等，并解释其用途和特点。
- 讲解钳工工具的使用方法和注意事项，如正确握持、施力方向等。
- 强调安全操作规范，如佩戴个人防护装备、避免使用损坏的工具等。
3. 示范与实践（20分钟）- 对学生进行钳工工具的示范操作，包括正确握持、施力方向和使用技巧等。
- 让学生进行实践操作，如使用扳手拧紧螺丝、使用钳子剪断金属线等。
- 观察学生的操作情况，及时给予指导和纠正。
4. 拓展活动（15分钟）- 分组让学生合作完成一项简单的钳工任务，如组装一个小零件。
- 鼓励学生思考解决问题的方法和步骤，培养他们的问题解决能力。
- 引导学生分享任务中的困难和解决方法，促进合作和交流。
5. 总结与评价（5分钟）- 对学生进行小结，强调钳工的重要性和应用价值。
- 鼓励学生提出问题和反馈意见，以改进教学内容和方法。
- 对学生的表现进行评价，给予肯定和建议。
教学资源：- 钳工工具的实物或图片- 视频或动画展示钳工工具的使用方法- 钳工任务所需的零件和装配工具教学评估：- 观察学生的实践操作，评估其掌握钳工工具的技能和安全操作规范。
- 评估学生在拓展活动中的合作能力和问题解决能力。
- 学生的参与度和表现评价。
教学延伸：- 鼓励学生参加实习或实践活动，进一步提升钳工技能。
- 组织学生参加钳工技能竞赛，培养竞争意识和团队协作精神。
- 引导学生学习相关的理论知识，如材料科学、机械原理等，提升综合能力。
教案撰写的关键是根据教学目标和学生的实际情况进行合理的安排和设计。
机电队陈举明矿井维修钳工培训授课教案设计
矿井维修钳工培训授课教案授课教师：陈举明日期：20XX年9月7日学习目的：为提高矿井维修工人的理论及技术操作水平，为规范现场工人的操作，保证安全生产，维护设备，更好的使用设备。
这里我着重对矿井维修钳工的一些基本理论和基本的技术操作进行授课。
旨在让大家学到和掌握一些规律性的东西，学一些对自己平时工作具有指导性和举一反三的知识，通过加深对这些基础知识理解和技能的运用，以解决维修实际中遇到的一些类似问题。
尽量使学员形成维修钳工知识系统，以不变应万变，使无所而不能。
第一部分钳工基础知识钳工的定义：使用钳工工具或设备，按技术要求对工件进行加工、修整、装配的工种。
其特点是：手工操作多, 灵活性强, 工作范围广, 技术要求高, 且操作者本身的技能水平直接影响加工质量。
钳工的基本操作：包括划线、錾削、锯削、钻孔、忽孔、扩孔、铰孔、攻螺纹、套螺纹矫正与弯形、铆接、刮研、技术测量及简单的热处理，以及对部件、机器进行装配、调试、维修等。
一、钳工安全文明生产常识遵守劳动纪律、执行安全操作规程、严格按工艺要求操作是保证产品质量的重要前提。
钳工安全文明生产一般常识有:(1) 工作前按要求穿戴好防护用品;(2) 不准擅自使用不熟悉的机床、工具、量具;(3) 毛坯、半成品应按规定摆放整齐, 并随时清除油污、异物等;(4) 切屑要用毛刷清除, 不准用嘴吹;(5) 工具、夹具、量具应整齐地放在指定地点;(6) 工作中一定要严格遵守钳工安全操作规程。
二、钳工常用工、量具钳工常用工具有划线用的划针、划针盘、划规、中心冲和平板, 攀削用的手锤和各种辈子、铿削用的各种铿刀, 锯割用的锯弓和锯条, 孔加工用的麻花钻、各种惚钻和饺刀、攻丝, 套丝用的各种丝锥、板牙和绞手, 刮削用的平面刮刀和曲面刮刀, 各种扳手和起子等。
钳工常用量具有钢尺、刀口直尺、内外卡钳、游标卡尺、千分尺、直角尺、量角器、厚薄规、百分表等。
三、钳工常用量具结构及使用方法1. 游标卡尺的结构和使用方法(1) 结构。
维修钳工的培训计划
维修钳工的培训计划一、培训目标通过本次培训，使学员掌握维修钳工的基本知识和技能，能够熟练使用各类维修工具，独立完成维修任务，提高维修效率和质量，降低维修成本。
二、培训内容1. 维修钳工基础知识（1）维修钳工的概念（2）维修钳工的发展历史（3）常见维修钳工的种类和用途2. 维修钳工常用工具及设备（1）钳子类工具（2）扳手类工具（3）锤子类工具（4）钻孔机、打磨机、切割机等设备3. 维修钳工基本操作技能（1）正确使用各类维修钳工工具（2）掌握维修钳工的常见操作技巧（3）学习维修钳工的基本维修方法4. 维修钳工常见故障及维修方法（1）掌握维修钳工常见故障的诊断方法（2）学习维修钳工常见故障的维修方法（3）了解预防维修钳工故障的方法5. 安全生产知识（1）学习维修钳工的安全操作规程（2）掌握维修钳工的危险源及安全防护措施（3）了解应急救护知识三、培训方法1. 理论教学采用授课、讨论等形式，讲解维修钳工基础知识、维修工具和设备的使用方法、维修技能等内容。
2. 实操演练组织学员进行维修钳工的实操练习，包括正确使用各类维修工具、掌握维修技能、解决常见维修问题等。
3. 案例分析通过真实案例的分析，让学员了解维修钳工的常见故障和处理方法，提高学员的实际操作能力。
四、培训时间安排本次培训计划为期10天，分为理论教学、实操演练和案例分析三个阶段，具体安排如下：第一天：维修钳工基础知识理论教学第二至第五天：维修钳工常用工具及设备理论教学和实操演练第六至第八天：维修钳工基本操作技能理论教学和实操演练第九至第十天：维修钳工常见故障及安全生产知识理论教学和案例分析五、培训考核方式1. 理论考核通过笔试、问答等方式对学员进行维修钳工相关理论知识的考核。
2. 实操考核通过模拟维修场景对学员进行维修钳工实操技能的考核。
3. 综合考核对学员的理论知识和实操技能进行综合考核，评定学员的培训成绩。
六、培训师资力量本次培训将邀请具有丰富维修钳工实践经验的专业技术人员担任培训讲师，保证培训内容的专业性和实用性。
矿井维修钳工培训教案
荆矿机电科教师授课教案教师姓名：吴建民、刘术雨授课班别：矿井维修钳工培训班授课科目：矿井维修钳工电子教案文件名称：矿井维修钳工教案2016年1月6日教学步骤及时间分配安排第一部份、导入新课，提示课题。
为提高矿井维修工人的理论及技术操作水平，为范现场工人的操作，保证安全生产，维护设备，更好的使用设备。
旨在让大家学到和掌握一些规律性的东西，学一些对自己平时工作具有指导性和举一反三的知识，通过加深对这些基础知识理解和技能的运用，以解决维修实际中遇到的一些类似问题。
尽量使学员形成维修钳工知识系统，以不变应万变，使无所而不能，达到中级工操作技能。
本部分课程，须经考试合格。
第二部份：矿井维修钳工操作规程一、一般规定：1、维修工必须熟悉所维护设备的结构性能、技术特征、工作原理。
能独立工作，并经考核合格者担任。
2、未经考核合格者，不得独立从事维修工作。
学徒工应在考核合格的正式维修工指导下从事有关维修实习工作。
3、维修工进行操作时应不少于2人。
4、对设备进行维护检修后，维修工应接受司机及有关负责人的验收。
5、维修工应严格执行岗位责任制、交接班制，遵守设备操作规程及〈〈煤矿安全规程〉〉的有关规定。
6、检修质量应符合〈〈煤矿机电设备检修质量标准〉〉的要求。
7、上班前不准喝酒，工作时精神集中，不得干与本职无关的工作。
二、作业前的准备8、设备检修前要将检修用的备件、材料工具设备和安全保护用具准备齐全，并认真检查和试验，确保检修顺利进行和安全操作。
9、作业前要切断或关闭所检修设备的电源、水源等，并挂“有人作业”警告牌。
10、作业前要对作业场所的施工条件进行认真的检查，以保证作业人员和设备的安全。
三、维修作业：11、维修人员对所维修范围内设备每班的巡回检查和日常维护内容如下：（1）检查所维护的设备零部件是否齐全完好可靠。
（2）对设备运行中发现的问题，要及时进行检查处理。
（3）对有关的安全保护装置要定期调整试验，确保安全可靠。
矿井维修钳工年度培训计划
矿井维修钳工年度培训计划
根据公司安全管理制度要求，矿井维修钳工年度培训计划特制定如下：
一、培训时间：2021年10月15日上午8:30-下午5:30
二、培训地点：矿井维修部会议室
三、培训内容：
1. 安全操作规程及注意事项；
2. 维修钳工具使用及维护方法；
3. 事故防范及应急处理流程；
4. 专业知识和技能提升；
5. 个人防护装备的正确佩戴和使用方法。
培训要求：
1. 参训人员必须准时到场，全程参与培训；
2. 严格遵守培训纪律，不得擅自离开培训场所；
3. 培训后需要进行笔试或实操考核，合格后方可颁发培训证书。
以上培训计划内容如有调整，将另行通知。
望各位钳工能积极配合，做好相关准备，确保培训取得良好效果。
矿井维修钳工培训方案
矿井维修钳工培训方案科目：技能培训第一部分：导入新课，提示标题为提高矿井维修工人的理论及技术操作水平，为规范现场工人的操作，保证安全生产，维护设备，更好的使用设备，着重对矿井维修钳工的一些基本理论和基本技术操作进行授课，旨在大家学到和掌握一些规律性的东西，学一些对自己平时工作具有指导性和去一反三的知识，通过加深对这些基础知识的理解和技能的运用已解决维修实际中遇到的一些类似问题，尽量使大家行成维修钳工知识系统，以不变应万变，使无所而不能，达到中级工操作技能。
培训内容：矿井维修钳工操作规程；矿井维修钳工各级别工的基础部分；钳工的基础知识；液压基础知识；钳工基础知识；机械设备结构原理和性能；第二部分：维修钳工的操作规程一、一般规定：1、维修工必须熟悉所维护设备的结构性能、技术特征、工作原理。
能独立工作，并经考核合格者担任。
2、未经考核合格者，不得独立从事维修工作。
学徒工应在考核合格的正式维修工指导下从事有关维修实习工作。
3、维修工进行操作时应不少于2人。
4、对设备进行维护检修后，维修工应接受司机及有关负责人验收。
5、维修工应严格执行岗位责任制、交接班制，遵守设备操作规程及《煤矿安全规程》的有关规定。
6、检修质量应符合《煤矿机电设备检修质量标准》要求。
7、上班前不准喝酒，工作时精神集中，不得干与本职检修无关的工作。
二、作业前的准备8、设备检修前要将检修用的备件、材料工具设备和安全保护用具准备齐全，并认真检查和试验确保检修顺利进行和安全操作。
9、作业前要切断或关闭所检修设备的电源，水源等，并挂“有人作业”警告牌。
10、作业前要对作业场所的施工条件进行认真的检查，以保证作业人员和设备的安全。
三、维修作业：11、维修人员对所维修范围内设备每班的巡回检查和日常维护内容如下：（1）、检查所维护的设备零部件是否齐全完好可靠。
（2）、对设备运行中出现的问题，要及时进行检查处理。
（3）、对有关的安全保护装置要定期调整试验，确保安全可靠。
矿井维修电工培训教案
矿井维修电工培训教案教案标题：矿井维修电工培训教案一、教学目标：1. 了解矿井维修电工的职责和工作内容；2. 熟悉矿井维修电工的工作环境和安全要求；3. 学习并掌握矿井维修电工所需的技能和知识；4. 提高学员对电力设备维修和安全操作的能力。
二、教学内容：1. 矿井维修电工职责和工作内容介绍：a. 矿井电力设备的检修、维修和故障处理；b. 安全设备的维护和检修；c. 电气设备的安装和调试；d. 现场的安全防护和操作规范。
2. 矿井维修电工的工作环境和安全要求：a. 矿井电气安全标准和规范；b. 矿井电气设备检修操作流程；c. 矿井维修电工的个人防护措施；d. 紧急情况下的应急处理措施。
3. 矿井维修电工的技能和知识：a. 电工基础知识和电路原理理解；b. 电气设备故障分析和排除；c. 电气测量仪器的正确使用；d. 电气接线和电路板布线；e. 安全用电和电气事故的预防。
4. 电力设备维修和安全操作能力的提高：a. 矿井电气设备故障演练；b. 安全操作规程的实操训练；c. 现场模拟实验和案例分析。
三、教学方法与手段：1. 教学方法：讲授法、演示法、实验法、案例分析和讨论。
2. 教学手段：多媒体教学、实验设备、案例资料和模拟故障设备。
四、教学过程：1. 教学导入：介绍矿井维修电工职责和工作内容，引发学员的兴趣和好奇心。
2. 知识讲解：结合多媒体教学，详细讲解矿井维修电工的工作环境、安全要求、技能和知识。
3. 案例分析：通过分析真实案例，让学员理解并掌握电气设备故障分析和维修处理的方法。
4. 实验训练：使用实验设备进行电气设备的调试、维修和安全操作实操练习，加强学员的技能掌握。
5. 案例演练：模拟电气设备故障情况，让学员进行应急处理和解决问题的实际操作训练。
6. 综合评价：通过考试、实操和案例分析等方式对学员的掌握情况进行综合评价，及时反馈。
五、教学评估：1. 书面测试：考查学员对矿井维修电工职责、安全要求和技能知识的理解掌握程度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

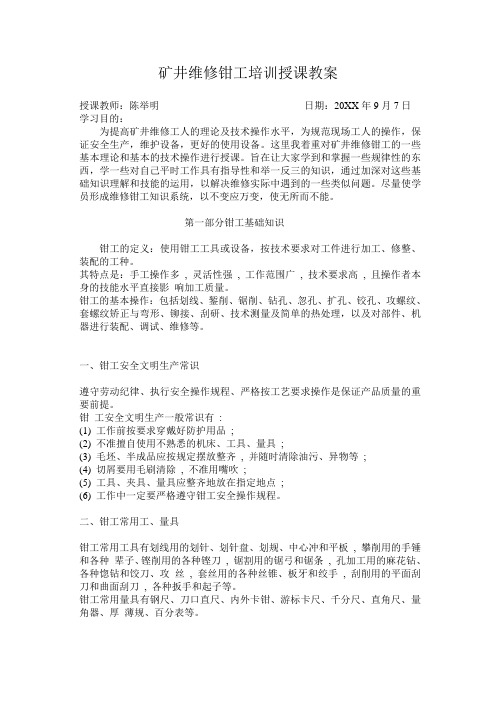

矿井维修钳工培训授课教案授课教师：陈举明日期：2013年9月7日学习目的：为提高矿井维修工人的理论及技术操作水平，为规范现场工人的操作，保证安全生产，维护设备，更好的使用设备。
这里我着重对矿井维修钳工的一些基本理论和基本的技术操作进行授课。
旨在让大家学到和掌握一些规律性的东西，学一些对自己平时工作具有指导性和举一反三的知识，通过加深对这些基础知识理解和技能的运用，以解决维修实际中遇到的一些类似问题。
尽量使学员形成维修钳工知识系统，以不变应万变，使无所而不能。
第一部分钳工基础知识钳工的定义：使用钳工工具或设备，按技术要求对工件进行加工、修整、装配的工种。
其特点是：手工操作多, 灵活性强, 工作范围广, 技术要求高, 且操作者本身的技能水平直接影响加工质量。
钳工的基本操作：包括划线、錾削、锯削、钻孔、忽孔、扩孔、铰孔、攻螺纹、套螺纹矫正与弯形、铆接、刮研、技术测量及简单的热处理，以及对部件、机器进行装配、调试、维修等。
一、钳工安全文明生产常识遵守劳动纪律、执行安全操作规程、严格按工艺要求操作是保证产品质量的重要前提。
钳工安全文明生产一般常识有:(1) 工作前按要求穿戴好防护用品;(2) 不准擅自使用不熟悉的机床、工具、量具;(3) 毛坯、半成品应按规定摆放整齐, 并随时清除油污、异物等;(4) 切屑要用毛刷清除, 不准用嘴吹;(5) 工具、夹具、量具应整齐地放在指定地点;(6) 工作中一定要严格遵守钳工安全操作规程。
二、钳工常用工、量具钳工常用工具有划线用的划针、划针盘、划规、中心冲和平板, 攀削用的手锤和各种辈子、铿削用的各种铿刀, 锯割用的锯弓和锯条, 孔加工用的麻花钻、各种惚钻和饺刀、攻丝, 套丝用的各种丝锥、板牙和绞手, 刮削用的平面刮刀和曲面刮刀, 各种扳手和起子等。
钳工常用量具有钢尺、刀口直尺、内外卡钳、游标卡尺、千分尺、直角尺、量角器、厚薄规、百分表等。
三、钳工常用量具结构及使用方法1. 游标卡尺的结构和使用方法(1) 结构。
三用游标卡尺, 它由尺身、游标、内量爪、外量爪、深度尺和紧固螺钉等部分组成。
(2) 刻线原理。
0.02mm 游标卡尺划线原理是: 尺身上每小格为1mm, 当两量瓜合并时, 尺身上的49mm 刻度线正好对准游标上的第50 格的刻度线, 则尺身1 格和游标 1 格长. 度之差为 1 一(49 ÷50)=0.02mm, 所以它的精度为0.02mm 。
(3) 读数方法。
用游标卡尺测量工件时, 读数分3 步: ①读出游标上零线左面尺身的毫米整数; ②找出游标上那一条刻度线与尺深刻度线对齐读出读数; ③把尺身和游标上的尺寸加起来即为测量尺寸。
（4) 使用方法。
‘①测量前应将游标卡尺擦干净,量爪贴合后，游标的零线应和尺身的零线对齐。
②测量时, 所用的测力应使两量爪刚好接触零件表面为宜。
③测量时, 防止卡尺歪斜。
④在游标上读数时, 避免视线误差。
2. 千分尺的结构和使用方法(1) 结构。
外径午分尺由尺架、测微螺杆、测力装置等组成。
（２）刻度原理（3）读数方法(4) 使用方法。
①测量前转动千分尺的测力装置, 使两测量面靠合, 并检查是否密合; 同时看微分筒与固定套筒的零线是否对齐, 如有偏差应调整固定套筒对零。
②测量时专用手转动测力装置、控制测力, 不允讲用冲力转动微分筒。
千分尺测微螺杆轴线应与零件表面贴合垂直。
③读数时, 最好不取下千分尺进行读数。
如果需要取下读数, 应先锁紧测微螺杆两个读数加起来就是测量的实际尺寸。
3、量具的维护和保养测量前, 应将量具的测量面和工件被测量面擦,以免脏物影响测量精度和加快量具磨损。
量具在使用过程中, 不要和工具、刀具放在一起以免碰坏。
机床开动时, 不要用量具测量工件, 否则会加快量具磨损, 而且容易发生事故。
温度对量具精度影响很大, 因此, 量具不应放输事黯近, 以免受热变形。
量具用完后, 应及时擦净、涂油, 放在专用盒中保存在干燥处, 以免生锈。
精密量具应实行定期鉴定和保养, 发现精密量具有不正常现象时, 应及时送交计计量室检修。
第二部分液压技术基础第一节概述一、液压传动系统的工作原理采煤机截煤滚筒调高装置工作原理图。
电动机带动偏心轮转动, 柱塞2 在偏心轮的作用下, 在柱塞缸内作往复运动, 从油箱中吸油, 并将压力油排到管路中去。
换向阀 4 处于图示( 中立) 位置时, 压力油经换向阀流回油箱, 液压泵卸载。
若使换向阀处于右边位置, 则压力油百经换向阀、液力锁 5 而进入液压缸6 的左腔, 推动活塞右移, 液压缸右腔的油液, 则经液力锁、换向阀流回油箱。
活塞右移, 通过摇臂7 的摆动, 使截煤滚筒8 升高, 以适应采煤工作面煤层厚度的变化, 如使截煤滚筒降低则可操纵换向阀使之处于左端位置, 若使截煤滚筒停在某一位置只需置换向阀处于中立位置即可, 滚筒调高时, 若阻力很大, 则液压泵供油压力也很高, 超过安全阀 3 的调定值时, 则压力油可由安全阀回油箱, 这样, 可保护各元件不因压力超高而损坏。
二、液压系统组成及其作用(1) 动力元件: 指各种类型油泵, 是将机械能转换成液压能的装置。
(2)执行元件: 指液压缸或液压马达, 是将液压能转换成机械能的装置。
(3) 控制元件: 控制液压系统压力、流量、方向的元件。
(4) 辅助元件二如油箱、滤油器、冷却器、管道等。
三、液压传动的参数液压传动最基本的技术参数是工作液体的压力P 和流量Q。
P 的常用单位为MPa, 1MPa 二106pa;Q 的单位为m3/s,1m3/s=103L/s=6× 104L/min 。
第二节液压元件一、液压泵1. 液压泵的类型按结构不同可以分为柱塞泵、叶片泵、齿轮泵; 按流量走否改变可分定量泵、变量泵。
2. 齿轮泵的结构原理当齿轮按图示箭头方向旋转时, 吸油腔由轮齿8 、9 、10 、1 、1 、10`、9` 的表面以及壳体和端盖的内表面组成。
因此, 随着齿轮的旋转, 齿轮8 和齿轮91 所扫过的容积比正处于啃合的轮齿 1 和1` 所扫过的容积太, 使吸油腔的容积增加, 形成局部真空, 油箱中液压油在大气压的作用下便进入吸油腔, 这就是齿轮泵的吸油过程。
由于齿间充满着油液, 随着齿轮的旋转, 齿间的液体便被带到压油腔, 压油腔由轮齿2 、 1 、I` 、2` 、3` 的表面以及壳体和端盖的内表面组成。
由于轮齿 2 和31 所扫过的容积比正处于啃合的轮齿 1 和1` 所扫过的容积大, 便使压泊腔的容积减小油腔, 这就是齿轮泵的压油过程。
3. 斜盘式轴向柱塞泵工作原理斜盘泵的工作原理图：斜盘泵由转动的缸体 4 、固定的配油盘 5 、传动轴 6 、柱塞 3 、滑履 2 、斜盘1 、回程盘8 、弹簧7 等主要零件组成。
当缸体在传动轴的带动下, 按图示方向旋转时, 柱塞在缸体内作往复运动, 当转角在π ~2 π之间的范围内, 柱塞在回程盘的作用下向外伸出, 柱塞缸内的工作容积增加, 形成真空, 从配油盘的右边腰形油窗孔 A 吸油, 这是吸油过程; 当转角在0~ π、之间, 柱塞缩回使柱塞缸内工作容积减小, 油液从配油盘左边腰形窗孔 B 排出, 这就是排油过程。
二、液压缸（1）液压缸分类。
按运动方式可分为直线往复运动液压缸和摆动液压缸。
直线往复运动的液压缸, 按液压作用性质来分有单作用液压缸和双作用液压缸; 按结构形式来分又可分为活塞式液压缸、柱塞式液压缸和伸缩套筒式液压缸。
(2) 液压缸推拉力计算及其特点。
三、液压马达1. 液压马达的分类按速度分为高速马达、中速马达和低速马达; 按结构分为齿轮式马达、叶片式马达和柱塞式马达。
2. 柱塞式马达工作原理柱塞式马达的工作原理如图10 → 4 所示。
压力油将处在压油腔位置的柱塞顶岛, 压在斜盘的端面上。
设斜盘给柱塞的反作用力为N, 则力N 可分解为两个分力, 一个为轴向力P, 它与压力油作用在柱塞立的力平衡; 另一个分力为T, 和柱塞的轴线垂直, 它对缸体轴线产生扭矩, 驱动缸体旋转。
四、控制阀（1) 方向控制阀: 简称方向阀, 在液压系统中, 用以控制液流的方向。
方向控制阀按其功能不同可分为单向阀和换向阀; 换向阀按其结构特点分为滑阀和转阀两种。
(2) 压力控制阀: 用于控制在作液体的压力, 以实现执行机构所需的力或力矩的要求。
压力控制阀主要有溢流阀、安全阀、减压阀、卸荷阀、顺序阀、平衡阀等。
(3 〉流量控制阀: 在液压系统中通过改变通流面积的大小来控制进入液压缸、液压马达的流量, 达到控制执行元件工作速度的目的。
常用的流量控制阀有节流阀和调速阀。
五、密封装置1. 间隙式密封间隙式密封是利用运动件之间微小间隙处的油膜进行密封的, 是简单的一种密封形式,其密封效果取决于间隙的大小、压力差、密封长度和零件表面质量。
2. 接触式密封(1〉O 形密封圈z 一般用耐油橡胶制成, 具有结构简单, 密封性能好, 摩擦力小, 容易制造等优点, 所以在液压元件中应用很广。
(2)Y 形密封圈: 一般也用耐油橡胶制成。
在工作时因油压作用使两唇张开, 所以装配肘唇边要面对有压力的油腔。
这种密封圈摩擦力小, 对相对运动速度较高的密封表面也较适用。
(3)V 形密封圈: 由多层涂胶织物压制而成, 具有接触较长, 密封性能好, 耐压高的特点, 但摩擦力太大, 仅适用于表面间相对运动速度不高的场合。
（4)U 形密封圈: 由夹织一物耐油橡胶压制而成, 其特点是密、封性能良好, 摩擦阻力较小, 同多用于往复运动密封装-置。
