卫生级管件接头的选用及代号编制规范

化工工艺图纸标识代号

一、设备位号按照《化工工艺设计施工图内容和深度统一规定》（HG20519.35-92）的要求，施工图中设备名称应与初步设计所确定的名称一致。 1）设备位号的组成每台设备只编一个位号，由四个单元组成，如下所示： M 03 101 A （1）（2）（3）（4）这四个单元依次是：（1）设备类别代号；（2）设备所在的主项（建筑单体/车间/工段）的编号；（3）主项内同类设备顺序号；（4）相同设备的数量尾号。（1）设备类别代号按设备类别编制不同的代号，一般取设备英文名称的第一个字母（大写）做代号，具体规定如下：设备类别设备分类代号设备类别设备类别代号塔T过滤器F 泵P干燥器D 压缩机、风机C 换热器E 反应器/罐R锅炉B 工管道设计规范》（HGJ8-87）的规定，按照《化工工艺设计施工

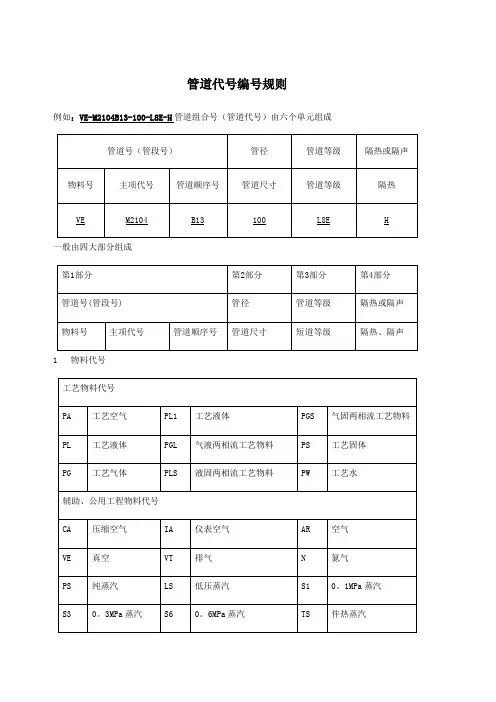

图内容和深度统一规定》（HG20519.37-92）的要求，管道及仪表流程图中的管道应标注四个部分，即管道号（管段号，由三个单元组成）、管径、管道等级和隔热或隔声代号，总称为管道组合号（管道代号），一般标注在管道的上方，如下图所示： PG03001-100 L1B-C （1）（2）（3）（4）（5）（6）管道组合号（管道代号）由六个单元组成，这六个单元依次是：（1）物料代号；（2）主项代号；（3）管道顺序号，以上三个单元组成管道号（管段号）；（4）管道尺寸；（5）管道等级；（6）隔热或隔声代号。具体内容如下：（1）物料代号 a.工艺物料代号 PA工艺空气PL工艺液体 PG工艺气体PL1工艺液体 PGL气液两相流工艺物料PLS液固两相流工艺物料 PGS气固两相流工艺物料PS工艺固体 PW工艺水 B．辅助、公用工程物料代号 1）空气3）水 AR空气TW一次上水 CA压缩空气DW饮用水 IA仪表空气DM去离子水 2）蒸汽、冷凝水PW纯水 LS低压蒸汽（饱和或微过热）WFI注射水

化工工艺图纸标识代号

（2）设备所在的主项编号按工程设计总负责人给定的主项编号填写，采用两位数字，从01～99。特殊情况下允许以主项代号作为主项编号。（3）主项内同类设备顺序号按同类设备在工艺流程中流向及立面位置的先后顺序编写，采用三位数字，其中第一位数字一般可采用楼层代号，从1开始，后两位为设备顺序号，从01～99。（4）相同设备的数量尾号两台或两台以上设备并联时，它们的位号前三项完全相同，用不同的数量尾号予以区别，按数量和排列顺序依次以大写英文字母A、B、C…作为每台设备的尾号，在设备一览表中可以写作A/B或A-C…。（5）书写方法设备位号在流程图、设备布置图及管道布置图中书写时，在规定的位置划一条粗实线-设备位号线，线上方书写设备位号，线下方在需要时可书写设备名称。二、管道代号管道及管件的选用应符合我院《压力管道设计技术统一规定》和《化

工管道设计规范》（HGJ8-87）的规定，按照《化工工艺设计施工图内容和深度统一规定》（HG20519.37-92）的要求，管道及仪表流程图中的管道应标注四个部分，即管道号（管段号，由三个单元组成）、管径、管道等级和隔热或隔声代号，总称为管道组合号（管道代号），一般标注在管道的上方，如下图所示： PG03001-100 L1B-C （1）（2）（3）（4）（5）（6）管道组合号（管道代号）由六个单元组成，这六个单元依次是：（1）物料代号；（2）主项代号；（3）管道顺序号，以上三个单元组成管道号（管段号）；（4）管道尺寸；（5）管道等级；（6）隔热或隔声代号。具体内容如下：（1）物料代号 a.工艺物料代号 B．辅助、公用工程物料代号

安装、调试方案及培训方案

设备安装、调试及后续培训方案

目录 1主要工艺、电气设备安装介绍 (1) 2 主要工艺设备安装及调试方案 (6) 2.1阀门类设备的安装和调试 (6) 2.2水泵类设备的安装和调试 (10) 2.3风机类设备的安装与调试 (20) 2.4混合搅拌器的安装与调试 (28) 2.5潜水搅拌器的安装与调试 (29) 2.6框式搅拌机的安装与调试 (29) 2.7气提式吸泥机的安装与调试 (31) 2.8中心转动浓缩机的安装与调试 (33) 2.9离心脱水设备的安装和调试 (34) 2.10螺旋输送机的安装和调试 (38) 3 电气设备安装及调试方案 (41) 3.1低压配电柜的安装及调试 (41) 3.2低压无功功率补偿装置的安装与调试 (43) 3.3动力配电柜（箱）、就地控制箱、按钮箱及工艺设备配套电控箱的安装与调试 (45) 3.4低压系统调试 (47) 4联合调试方案 (49) 4.1 资料准备及外部条件 (50) 4.2 调试要求 (50) 4.3 工艺运行控制调试 (50) 4.4 联动调试参数的整定 (51) 5后续培训方案 (51) 5.1 培训目的 (51) 5.2 培训的组织构架及课程 (51) 5.3 培训流程和培训计划 (54)

1主要工艺、电气设备安装介绍 1.阀门类设备本工程阀门包括手动蝶阀、电动蝶阀、气动（调节）蝶阀、气动闸板阀、多功能斜板阀、止回阀、手动闸阀、减压阀、球阀、气动快开排泥阀、倒流防止器、可曲挠橡胶接头、闸门、电磁阀、空气过滤器、手动刀闸阀、波纹补偿器、伸缩接头、旋塞阀、电动闸板阀、万向伸缩节、流量计。 1）所有手动蝶阀DN200以下的蝶阀采用中线对夹式结构；DN200及以上口径的蝶阀采用双偏心双法兰结构，以确保阀门开启时密封橡胶与阀体不接触、无摩擦，同时使阀门具有较小的操作扭矩。手动蝶阀安装于沉淀池排泥管和消火栓给水管上、水泵进出水管中及作为气水反冲洗滤池和活性炭滤池的放空阀等，技术性能参数及数量见设备供货清单。 2）电动蝶阀采用双偏心双法兰结构，以确保阀门开启时密封橡胶与阀体不接触、无摩擦，同时使阀门具有较小的操作扭矩，投标时须提供制造商公开定型的彩色样本图片为证。电动蝶阀安装于厂区管线中的预臭氧接触池与沉淀池之间及后臭氧接触池与活性炭滤池之间进出水管和送水泵房水泵出口等处，厂区管线的电动蝶阀配套提供管道伸缩器。 3）气动中线和双偏心双法兰（调节）蝶阀及气动圆形闸板阀均为合资产品。所有气动（调节）蝶阀DN200以下的蝶阀采用中线对夹式结构；DN200及以上口径的蝶阀采用双偏心双法兰结构，以确保阀门开启时密封橡胶与阀体不接触、无摩擦，同时使阀门具有较小的操作扭矩，投标时须提供制造商公开定型的彩色样本图片为证。气动（调节）蝶阀分别安装在气水反冲洗滤池和活性炭滤池的出水、初滤水排放、反冲洗水管和反冲洗气管上，以及沉淀池反冲洗水管上，用于开关或调节流量。 4）所有气动闸板阀为合资以上产品。气动闸板阀分别安装在气水反冲洗滤池和活性炭滤池中，用于控制滤池进水和排水，阀门应满足DIN19569或其他有效的更高标准，四面双向密封。技术性能参数及数量见设备供货清单。

四分管、六分管管件尺寸(精)

通常管件所称的四分管、六分管指的是多大尺寸？ DN15,DN20,DN25 是外径。四分管和六分管的直径 1 英寸=25.4 毫米=8 英分 1/2 是四分(4 英分) DN15 3/4 是六分(6 英分) DN20 2 分管DN8 4 分管DN15 6 分管DN20 1′DN25 1.2′ DN32 1.5′ DN40 2′ DN50 2.5′ DN65 3′ DN80 4′ DN100 5′ DN125 6′ DN150 8′ DN200 10′ DN250 12′ DN300 GB/T50106-2001 2.4 管径 2.4.1 管径应以mm 为单位。 2.4.2 管径的表达方式应符合下列规定：、铸铁管等管材，管径宜以公称直径DN 表示； 1 水煤气输送钢管（镀锌或非镀锌） 2 无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示； 3 钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d 表示； 4 塑料管材，管径宜按产品标准的方法表示； 5 当设计均用公称直径DN 表示管径时，应有公称直径DN 与相应产品规格对照表。建筑排水用硬聚氯乙烯管材规格用de（公称外径）×e（公称壁厚）表示（GB 5836.1-92）给水用聚丙烯（PP）管材规格用de×e 表示（公称外径×壁厚）随着人们生活水平、环保意识的提高以及对健康的关注，在给排水领域掀起了一场建材行业的绿色革命。据大量水质监测数据表明：采用冷镀锌钢管后，一般使用寿命不到5 年就锈蚀，铁腥味严重。居民纷纷向政府部门投诉，造成一种社会问题。塑料管材与传统金属管道相比，具有自重轻、耐腐蚀、耐压强度高、卫生安全、水流阻力小、节约能源、节省金属、改善生活环境、使用寿命长、安装方便等特点，受到了管道工程界的青睐并占据了相当重要的位置，形成一种势不可当的发展趋势。塑料管特点及应用〔一〕聚丙烯管（PPR）（1）在现在建筑安装工程中，采暖和给水用的大多是PPR 管

化工工艺图纸标识代号

一、??设备位号按照《化工工艺设计施工图内容和深度统一规定》（）的要求，施工图中设备名称应与初步设计所确定的名称一致。 1）设备位号的组成每台设备只编一个位号，由四个单元组成，如下所示： M 03 101 A （1）（2）（3）（4）这四个单元依次是：（1）设备类别代号；（2）设备所在的主项（建筑单体/车间/工段）的编号；（3）主项内同类设备顺序号；（4）相同设备的数量尾号。（1）? ???设备类别代号按设备类别编制不同的代号，一般取设备英文名称的第一个字母（大写）做代号，具体规定如下：

（2）? ???设备所在的主项编号按工程设计总负责人给定的主项编号填写，采用两位数字，从01～99。特殊情况下允许以主项代号作为主项编号。（3）? ???主项内同类设备顺序号按同类设备在工艺流程中流向及立面位置的先后顺序编写，采用三位数字，其中第一位数字一般可采用楼层代号，从1开始，后两位为设备顺序号，从01～99。（4）? ???相同设备的数量尾号两台或两台以上设备并联时，它们的位号前三项完全相同，用不同的数量尾号予以区别，按数量和排列顺序依次以大写英文字母A、B、C…作为每台设备的尾号，在设备一览表中可以写作A/B或A-C…。（5）? ???书写方法设备位号在流程图、设备布置图及管道布置图中书写时，在规定的位置划一条粗实线-设备位号线，线上方书写设备位号，线下方在需要时可书写设备名称。二、??管道代号管道及管件的选用应符合我院《压力管道设计统一规定》和《化工管道设计规范》（HGJ8-87）的规定，按照《化工工艺设计施工图内容和深度统一规定》（）的要求，管道及仪表流程图中的管道应标注四个部分，即管道号（管段号，由三个单元组成）、管径、管道等级和隔热或隔声代号，总称为管道组合号（管道代号），一般标注在管道的上方，如下图所示： PG03001-100 L1B-C （1）（2）（3）（4）??（5）（6）

阀门和管件规格表示

管件、阀门规格表示法一、管件表示法 Φ”和“DN”一般都用来表示直径，区别是： “Φ”标识普通圆的直径，或管材的外径乘以壁厚，如：Φ25×3标识外径25mm，壁厚为3mm的管材；“DN”：标识管材和阀门等管件的公称直径，通常接近于内径。是为了工程安装配套而建立的标准术语。 Φ是表示外径,而DN指内径DN：公称直径Ф：外径现在的管子一般都是以英寸为单位，毫米只是一个比较近似、好记的数。比如DN50的管子应该是2英寸，1英寸=25.4mm，2英寸应该是50mm，这时还要看管子的壁厚，一般螺旋管都在5mm以上，以5mm为例，DN50的管子的外径应该在60mm左右。 Dg是表示公称通径，Dg20就是20通径就是内直径20MM 说几分的钢管是指外径。对丝、弯头、活节是指内径。DN15,DN20,DN25是外径（是否错误？）。四分管和六分管的直径 1 英寸=25.4毫米 =8英分 1/2 是四分(4英分) DN15 3/4 是六分(6英分) DN20 2分管 DN8

4分管 DN15 6分管 DN20 1′ DN25 1.2′ DN32 1.5′ DN40 2′ DN50 2.5′ DN65 3′ DN80 4′ DN100 5′ DN125 6′ DN150 8′ DN200 10′ DN250 12′ DN300 GB/T50106-2001 2.4管径 2.4.1管径应以mm为单位。 2.4.2管径的表达方式应符合下列规定： 1 水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示； 2 无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示；

管路的水击及其预防

管路的水击及其预防王建设洛阳石化总厂化纤厂河南省洛阳市 471012 摘要在蒸汽管线和大口径管线上,经常会发生水击,对管道及相连设备的安全产生危害,严重时甚至会造成管道、阀门等设备的破裂损坏,影响装置的安全运行及平稳生产。本文分析了水击现象产生的原因,并针对水击压力的变化规律,提出了减轻水击危害的对策。关键词:管道水击预防中图分类号:U173 1 水击现象在蒸汽管线和大口径管线上,有时能听到咣咣的声音,有经验的工人马上会意识到发生了水击。水击现象是由于介质流动状态忽然改变,管内流体动量发生变化而产生的压力瞬变过程,是管内不稳定流动所引起的一种特殊振荡现象。急剧升降的压力波通过管路传递时产生一种犹如用锤子敲击管路时发出的噪音,所以亦称为水锤。当水击发生时,会对管道及相连设备的安全产生危害:轻微的水击会使管线固定件松动,管道震动扭曲,使用寿命缩短;严重时甚至会造成管道、阀门等设备的破裂损坏。所以在管路设计和生产操作过程中都要尽可能避免发生水击。 2 水击产生的机理先以管路中阀门骤然关闭的情况为例来说明水击发生时,冲击波产生的原因和传递过程。图1 水击产生机理如图1所示,当阀门在开启一定大小的正常情况下,管中流速为v0,进口压力为p0,当阀门骤然关闭时,临近阀门的一层厚度为 s的液体于 t时间内首先停止流动,该段液体被压缩,压力增高 P,此时由于内部压力上升管壁会发生局部膨胀。此后紧相邻的第二层流体由于受阻而停止流动,发生同样的变化。这样管中流体压力一层层地相继增大及管壁相继膨胀并以压力波的形式由近及远传播。设管长为L,水击波速为c,则水击波从阀门传到管入口所需时间为L/c,从t=0瞬时到t=L/c瞬时的时段内水击传播过程如图2-a所示。当阀门关闭后t1=L/c时刻,压力波传至管入口处。这时,全管流体处于暂时静止和被压缩状态,管入口处左侧的压力为p0,右测压力为p0+ p,该处流体处于受力不平衡的不稳定状态,临近管入口处的一层液体将在压差 p作用下,开始以速度v0返冲向入口端,于是该处从被压缩状态及周围管壁膨胀状态首先恢复原来的状态,压力从p0+ p降为p0,随后,一层层的流体和周围的管壁相继恢复原状。如图2-b所示。当阀门关闭t2=2L/c时刻,紧临阀门的一层液体压力恢复到原来的p0,而流体由于惯性作用仍以v0向管入口方向继续流动,此刻阀门已完全关闭,后面没有液体补充,液体被拉伸膨胀产生负的水击压力 p,同样第二层也依次膨胀形成减压波仍以速度c向管入口方向传递。如图2-c所示。当阀门关闭后t3=3L/c时刻,减压波传到管入口处,全管内液体处于低压的静止状态,管子处于收缩状态。此时管内压力低于管入口处,又失掉平衡处于不稳定状态,在压力差作用下又以速度c向阀门处传播。如图2-d所示。直到t4=4L/c时传到阀门处,此时全管又恢复到阀门关闭前的流动状态。随后又开始第二个压力波传递过程。如此反复,压力波在管线入口和阀门之间的管路上来回振荡,对两端的设备不断产生冲击,并发出咣咣的噪声,如果振荡频率和管线发生共振,其破坏力会增强。 3 衡量水击强度的参数我们一般用水击的传播速度和水击压力来衡量水 4 管道技术与设备2002年

常用管材规格235217837

在以前的供水给水排水管道中，我们使用镀锌管或者铁管，随着PE管材，PPR管材等新型管材的推广，其已经大量应用于工程和市政建设中，在实际采购和一些工程图纸上，我们经常可以看到4分管，6分管，1寸管中，而PE管材，PPR 管材又是按照口径与壁厚来标识的，在实在以前的供水给水排水管道中，我们使用镀锌管或者铁管，随着PE管材，PPR管材等新型管材的推广，其已经大量应用于工程和市政建设中，在实际采购和一些工程图纸上，我们经常可以看到4分管，6分管，1寸管中，而PE管材，PPR 管材又是按照口径与壁厚来标识的，在实际采购和使用中经常会对口径有所迷惑。管材的直径一般指的是管的内径，由于各个管材之间的壁厚不同，如4分管，6分管等外径有多种规格： 4分，6分，1寸都是英制讲法： 4分管1\2" ----- 管径12.5mm 6分管3\4" -----管径19mm 1寸管1" -----管径25.4mm 1. 4分管是G1/2英寸的俗称。 2. 工程上管材的公称尺寸表示它的内径，这里表示内径1/2英寸，在公制管中圆整为15mm。 3. 常用列表

管材根据制造工艺和材质的不同有很多品种。按制造方法可分为：无缝钢管、有缝钢管和铸造管等。按材质可分为：钢管、铸铁管、有色金属管和非金属管等。一、常用钢管及其管件在给水、采暖、供热、燃气、压缩空气等管道系统中，常用的钢管有：低压流体输送用焊接钢管（水煤气输送钢管）、无缝钢管、螺旋缝电焊钢管、直缝卷制电焊钢管。（一）低压流体输送用焊接钢管及其管件 1、管材（1）管材材质通常是用普通碳素钢制造而成。（2）管材的特征低压液体输送用焊接钢管的特征为：纵向有一条缝，其缝迹有的很明显，有的则不太明显。（3）管材的分类

CAD水电管道图纸符号.doc

管道工程，强电，弱电管道铺设CAD图纸符号目前收集最完全强电，弱电 CAD图形管道铺设符号以及管道及附件 , 管道的连接 , 阀门，管件等管道图纸 CAD符号图形符号说明图形符号说明管道：四通连接用于一张图内只有一种管道管道：流向用汉语拼音字头表示管道类别导管：坡向用图例表示管道类别交叉管：指管道交叉不连接，在下方和套管伸缩器后面的管道应断开三通连接波形伸缩器

管道滑动支弧形伸缩器架保温管方形伸缩器也适用于防结露管防水套管多孔管软管拆除管可挠曲橡胶接头地沟管管道固定支架防护套管管道立管检查口排水明沟清扫口排水暗沟通气帽弯折管雨水斗表示管道向后弯90° 弯折管排水漏斗表示管道向前弯90° 存水弯圆形地漏方型地漏阀门套筒

自动冲洗箱挡墩图形符号管道的连接说明法兰连接承插连接管堵法兰堵盖偏心异径管异径管乙字管喇叭口图形符号说明活接头转动接头管接头弯管正三通斜三通正四通斜四通图形符号螺纹连接阀门说明图形符号说明阀门用于一张图内电动阀只有一种阀门

角阀液动阀三通阀气动阀四通阀减压阀闸阀旋塞阀截止阀底阀球阀消声止回阀隔膜阀碟阀温度调节阀弹簧安全阀压力调节阀平衡锤安全阀电磁阀自动排气阀止回阀浮球阀气开隔膜阀气闭隔膜阀延时自闭冲洗脚踏开关阀放水龙头疏水器皮带龙头室外消火栓洒水龙头室内消火栓 ( 单口 )

化验龙头室内消火栓 ( 双口 ) 肘式开关水泵接合器消防喷头 ( 开式) 消防报警阀消防喷头 ( 闭式) 卫生器具及水池图形符号说明图形符号说明水盆水纸用于一张图只有立式洗脸盆一种水盆或水池洗脸盆浴盆化验盆、洗涤盆挂式小便器带蓖洗涤盆蹲式大便器盥洗槽坐式大便器污水池淋浴喷头矩形化粪池妇女卫生盆 HC为化粪池代号

管道公称直径和外径对照表

1. 压力容器的公称直径用钢板卷焊制成的筒体，其公称直径指的是内径。现行标准中规定的公称直径系列如表4-4所示。若容器直径较小，筒体可直接采用无缝钢管制作。此时，公称直径指钢管外径。封头的公称直径与筒体一致。 2.管子的公称直径一般来说，管子的直径可分为外径、内径、公称直径。管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示，塑料管也用外径表示，如De63,其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也叫公称通径，是管子（或者管件）的规格名称。管子的公称直径和其内径、外径都不相等，例如：公称直径为100MM的无缝钢管有102*5、108*5等好几种，108为管子的外径，5表示管子的壁厚，因此，该钢管的内径为（108-5-5）＝98MM，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称，在设计图纸中所以要用公称直径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸，公称直径采用符号DN表示，如果在设计图纸中采用外径表示，也应该作出管道规格对照表，表明某种管道的公称直径，壁厚。为了使管子、管件连接尺寸统一，采用DN表示其公称直径（也称公称口径、公称通径)。化工厂用来输送水、煤气、空气、油以及取暖用蒸汽等一般压力的流体，管道往往采用电焊钢管，称有缝管。有缝管按厚度可分为薄壁钢管、普通钢管和加厚钢管。其公称直径不是外径，也不是内径，而是近似普通钢管内径的一个名义尺寸。每一公称直径，对应一个外径，其内径数值随厚度不同而不同。公称直径可用公制mm表示，也可用英制in表示。管路附件也用公称直径表示，意义同有缝管。工程中所用的无缝管，如输送流体用无缝钢管(GB 8163-87)、石油裂化用无缝钢管(GB 9948-88)、化肥设备用高压无缝钢管（GB 6479-86)等，标记方法不用公称直径，而是以外径乘厚度表示。标准中称此外径与厚度为公称外径与公称厚度。输送流体用无缝钢管和一般用途无缝钢管分热轧管和冷拔管两种。冷拔管的最大外径为200mm；热轧管的最大外径为630mm。在管道工程中，管径超过57mm 时，常采用热轧管。管径在57mm以内常选用冷拔管。 3. 容器零部件的公称直径有些零部件如法兰、支座等的公称直径，指的是与它相配的筒体、封头的公称直径。DN2000法兰是指与DN2000筒体(容器)或封头相配的法兰。DN2000鞍座是指支承DN2000mm容器的鞍式支座。还有一些零部件的公称直径是与它相配的管子公称直径表示的。如管法兰，DN200管法兰是指连接DN200mm管子的管法兰。另有一些容器零部件，其公称直径是指结构中的某一重要尺寸，如视镜的视孔、填料箱的轴径等。DN80(Dg80)视镜，其窥视孔的直径为80mm。

橡胶膨胀节结构说明书

膨胀节产品说明江苏罗门扬环保工程有限公司生产的B型橡胶膨胀节是引进日本王子橡胶化成株式会社技术生产的。该产品适用与所有的流体、气体以及化学药剂为介质的各种工艺管路上，耐压、耐真空。具有安装操作简单等特点，可以削减或绝缘由泵、空压机、排风机以及配管等其他相关设备因外力磨损或支持基础下降而偏芯产生的轴向、纵向的变位及角度变化，可伸缩因吸收轴向的变位而导致弹性动作、温度变化、脉动等引起的配管变形，同时，还可削减配管中产生的噪音。本公司生产的膨胀节可持续确保作为膨胀连接器具有的强度和扰性，采用的最新使用方案，具有以下特征： a. 结构长度小因此，安装空间即使很小也可以使用。 b. 重量轻此产品比以前的产品要轻。 c. 便于安装安装方便、不需要衬垫、侧板，直接可用螺栓组装。 d. 由于我公司产品构造的特殊性，该产品成型后内部无需作特别补强构造增设，就能同时承受兼具正负压力交替变化。 e. 流体中的沉淀物会停留于山型内，伸缩接头处物料不易移动，我公司设计实体山型式的伸缩节，很好解决这问题，但允许变位量只有通常接头的1/2，请于真实必要的情况下使用。 2．规范及要求本规范对嘉兴电厂一、二期工程管道膨胀节的材料、设计、制作及

检查、试验方法作规定。膨胀节的主要材料 a.外层橡胶表面光滑。采用优良的耐候性、耐老化性及耐磨性的氯丁胶配方，对于耐高温的膨胀节外面胶采用优良材料三元乙丙胶。三元乙丙胶主材采用日本JSR公司的特定原料。氯丁胶主材采用日本东曹公司的特定原料。 b.补强布层根据压力条件设计和选用专用定制补强布以满足设计要求。 c.内面胶表面光滑，采用耐腐蚀性能好的氯丁橡胶专用配方，对于耐高温的膨胀节，采用耐高温、耐腐蚀性能好的丁基胶，丁基胶原材料为美国EXXON 公司的。连接尺寸及标准所有法兰的连接尺寸及螺栓孔按D-GD86-0506，压力等级为进行制造，材质选用Q-235A。橡胶膨胀节关键材料明细表

HDPE管材规格表

H D P E管材规格表 Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998

HDPE管材规格表对于购买HDPE管材的人来说，了解其规格表是很有必要的，下面小编就为大家分享一下HDPE管材规格表，希望能够帮到大家。

2、埋地HDPE给水管道，DN≤110的管路夏天安装可稍微蛇形铺设，DN≥110的管路因有足够的土壤阻力，可抵抗热应力，无需预留管长；冬天，均无须预留管长。 3、HDPE管道安装时，如果操作空间太小，应采用电熔式连接方式。 4、热熔承插连接时，加热温度不能过高、过长，温度最好控制在210±10℃，不然会造成配件内挤出的熔浆过多，减少通水内径；承插时管件或管材接口处应清洁干净，不然会造成承插口脱开漏水；同时，要注意控制好管件的角度和方向，避免造成返工。 5、热熔对接连接时，要求电压在200～220V之间，如果电压过高，会造成加热板温度过高，电压过低，则对接机不能正常工作；对接时应保持对接口对齐，不然会造成对接面积不够要求、焊口强度不够，以及卷边不对成；加热板加热时管材接口处未处理干净，或加热板有油污、泥沙等杂质，会造成对接口脱开漏水；加热时间要控制好，加热时间短，管材吸热时间不够，会造成焊口卷边过小，加热时间过长，会造成焊口卷边过大，有可能形成虚焊。以上就是小编跟大家分享的知识，小编建议，购买HDPE管材要到正规的销售企业，这样才能保证产品的质量，下面小编就为大家推荐这样一家企业。昆明市官渡区金工五金机电经营部旗下设有云南仁运钢材销售中心，该公司位于昆明新铁公鸡钢材市场综合写字楼4022号。它是一家集钢材仓储、贸易、加工、配送为一体的专业钢材销售企业。该公司常年备有现货6000吨以上，拥有室内，室外独立货场4000多平米，装货方便，快捷. 其秉承“你把订单交给我，我把满意留给你”的服务理念，多年来，公司在钢材的销售、加工、配送过程中供货及时、质量可靠、售后服务完善，凭借这些得到了合作企业的认可。

化工工艺图纸标识代精编WORD版

化工工艺图纸标识代精编W O R D版 IBM system office room 【A0816H-A0912AAAHH-GX8Q8-GNTHHJ8】

一、??设备位号按照《化工工艺设计施工图内容和深度统一规定》（HG20519.35-92）的要求，施工图中设备名称应与初步设计所确定的名称一致。 1）设备位号的组成每台设备只编一个位号，由四个单元组成，如下所示： M 03 101 A （1）（2）（3）（4）这四个单元依次是：（1）设备类别代号；（2）设备所在的主项（建筑单体/车间/工段）的编号；（3）主项内同类设备顺序号；（4）相同设备的数量尾号。（1）? ???设备类别代号按设备类别编制不同的代号，一般取设备英文名称的第一个字母（大写）做代号，具体规定如下：

按工程设计总负责人给定的主项编号填写，采用两位数字，从01～99。特殊情况下允许以主项代号作为主项编号。（3）? ???主项内同类设备顺序号按同类设备在工艺流程中流向及立面位置的先后顺序编写，采用三位数字，其中第一位数字一般可采用楼层代号，从1开始，后两位为设备顺序号，从01～99。（4）? ???相同设备的数量尾号两台或两台以上设备并联时，它们的位号前三项完全相同，用不同的数量尾号予以区别，按数量和排列顺序依次以大写英文字母A、B、C…作为每台设备的尾号，在设备一览表中可以写作A/B或A-C…。（5）? ???书写方法设备位号在流程图、设备布置图及管道布置图中书写时，在规定的位置划一条粗实线-设

备位号线，线上方书写设备位号，线下方在需要时可书写设备名称。二、??管道代号管道及管件的选用应符合我院《压力管道设计技术统一规定》和《化工管道设计规范》（HGJ8-87）的规定，按照《化工工艺设计施工图内容和深度统一规定》（HG20519.37-92）的要求，管道及仪表流程图中的管道应标注四个部分，即管道号（管段号，由三个单元组成）、管径、管道等级和隔热或隔声代号，总称为管道组合号（管道代号），一般标注在管道的上方，如下图所示： PG03001-100 L1B-C （1）（2）（3）（4）??（5）（6）管道组合号（管道代号）由六个单元组成，这六个单元依次是：（1）物料代号；（2）主项代号；（3）管道顺序号，以上三个单元组成管道号（管段号）；（4）管道尺寸；（5）管道等级；（6）隔热或隔声代号。具体内容如下：（1）物料代号 a.工艺物料代号

VSSJA双法兰限位伸缩接头

VSSJA双法兰限位伸缩接头一、概述：双法兰限位伸缩接头是由本体、密封圈、压盖、伸缩短管等主要部件组成。在松套伸缩接头原有性能的基础上增设限位装置，在最大伸缩量处用双螺母锁定。管道在允许的伸缩量中可以自由伸缩，一旦超过其最大伸缩量就起到限位，确保管道的安全运行，特别适用于有振动或有一定斜度及拐弯的管路中的连接。二、用途：本产品用于在允许位移范围内吸收轴向位移和承受轴向压力推力，管道松套连接特别适用于有振动或有一定斜度及拐弯的管路中的连接。它能防止管道因超量位移导致补偿接头的泄漏和损坏，。伸缩器具有良好的综合性能，所以它广泛用于化工、建筑、给水、排水、石油、轻重工业、冷冻、卫生、水暖、消防、电力等基础工程。三、特点： 1.安装简单方便、方便阀门安装、可承受管线的轴向拉力。 2.该产品采用金属铸造或焊接组成，松套部位选用梯形橡胶密封圈，在压盖和螺栓的作用下 3.利用橡胶压缩弹性变形原理。迫使密封圈变形于接头本体伸缩管外壁之间进行静密封。 4.金属和密封圈严格按使用性能及用户要求选用。材质外部涂装高强度防腐漆料，各部连接螺栓为高强度碳钢或不锈钢制作。因为本体与伸缩管之间有一定间隙，使它具有一定的轴向和径向位移 5.在管道中能有效的补偿和缓解管道和盲板推力，又能便于水泵，阀门的安装维修更换，实为管道安装运行业中最为理想的配套产品。四、主要零件材料：

五、拉杆伸缩过滤器外形尺寸：

六、标准： 1、C2F型双法兰传力接头采用GB/T12465-2002标准，双法兰松套限位伸缩接头以前的型号为VSSJAF。 2、双法兰传力接头是由法兰松套伸缩接头和短管法兰、传力螺杆等构件组成。双法兰传力接头能降低被连接件的压力推力（盲板力）和补偿管路安装误差，双法兰传力接不能吸收轴向位移。双法兰传力接主要用于泵、阀门等附件的松套连接。 3、单法兰松套限位伸缩接型号VSSJAFG（1999标准）或CF（2002标准）型，由法兰式松套伸缩接头和短管法兰、传力螺杆等构件组成。它能传递被连接件的压力推力（盲板力）和补偿管路安装误差，不能吸收轴向位移主要用于与泵、阀门等附件的松套连接。七、安装与使用建议双法兰限位伸缩接头适用于两边均与法兰连接，安装时调整产品两端与法兰的连接长度，对角依次均匀拧紧压盖螺栓，再调整好限位螺母，这样就能让管道在伸缩量范围内可以自由伸缩，锁定伸缩量，确保管道的安全运行。适用于两边均与法兰连接的管道中，安装时调节产品两端与法兰的安装长度，对角集资均匀拧紧压盖螺栓，使其成为以整体，并有一定的位移量，方便安装维修时，根据现场尺寸进行调整。在工作时可以反轴向推力传递至整个管道。能降低被连接件的压力推力（盲板力）和补偿管路安装误差，双法兰传力接头不能吸收轴向位移。双法兰传力接主要用于泵、阀门等附件的松套连接。八、订货需知：为了保证您使用的需要，在您订货时请详细说明：阀门的类型，规格，材质，公称压力，工作压力和使用温度，最大流量，压力差，介质成分，阀门与管路连接标准等。为了方便用户使用，我公司可提供与阀门配套的法兰和螺栓，并根据用户要求提供易损配件，用户在产品选型时，可对产品材料、连接标准及性能参数提出要求，并在合同中注明。我公司还可以根据用户的需要进行新产品的研制和开发。

管道直径尺寸规格

管道直径尺寸规格五金手册中可以查一般来说，管子的直径可分为外径、内径、公称直径。管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示，塑料管也用外径表示，如De63,其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN 表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也较公称通径，是管子（或者管件）的规格名称。管子的公称直径和其内径、外径都不相等，例如：公称直径为100MM的无缝钢管邮102*5、108*5等好几种，108为管子的外径，5表示管子的壁厚，因此，该钢管的内径为（108*5-5）＝98MM，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称，在设计图纸中所以要用公称直径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸，公称直径采用符号DN表示，如果在设计图纸中采用外径表示，也应该作出管道规格对照表，表明某种管道的公称直径，壁厚。 . 管子系列标准压力管道设计及施工，首先考虑压力管道及其元件标准系列的选用。世界各国应用的标准体系虽然多，大体可分成两大类。压力管道标准见表3。法兰标准见表4。表3 压力管道标准分类大外径系列小外径系列规格 DN-公称直径 Ф－外径 DN15-ф22mm，DN20-ф27mm DN25-ф34mm，DN32-ф42mm DN40-ф48mm，DN50-ф60mm DN65-ф76(73)mm，DN80-ф89mm DN100-ф114mm，DN125-ф140mm DN150-ф168mm，DN200-ф219mm

母线槽参数及技术要求内容

母线槽参数及技术要求 1、密集型母线槽性能参数和要求 1.1母线结构型式：密集母线；电压等级：380V 耐压等级：690V 1.2母线系统：交流TN-C系统 1.3防护等级：IP55；额定频率：50HZ；额定绝缘电压：660AC；绝缘电阻：≥20MΩ 1.4母线槽至少采用100%相线容量的N线，PE线要求不少于50%相线容量，允许采用铝导体外壳作为接地，但必须是可靠的，截面＞50%相线的外壳方式。 1.5母线槽必须保证110%额定电流下长期稳定运行。 1.6电流密度必须不大于2A/MM2 1.7地线系统采用先进的整体接地地线（地线将相线和中性线全部包裹在，从而把直接带电部分完全隔离，同时阻断母线周围的磁路，以保证母线槽具有了可靠的接地性能，较小的电抗值，较强的抗谐波能力）。 1.8导体材料 1.8.1母线槽A、B、C、N四相导体采用T2电解铜轧制的高导电率TMY电工硬铜排，符合国标，铜排纯度要求≥99.99%，导电率≥98.6%，电抗率≤0.00032Ωmm2 /m，硬度HB≥65。

1.8.2铜排表面全长必须镀锡。 1.8.3中性线的材料、截面及制造工艺与相线相同，中性线等效截面应等于100%的相线等效截面。 1.8.4接地导体等效截面应不小于50%的相线等效截面母线接地。1.9绝缘材料: 1.9.1母线绝缘介质选用阻燃材料，绝缘等级及耐热等级达到A级或A级以上，能耐受150℃高温和-60℃的低温，在火灾时不释放有毒气体。 1.9.2绝缘材料采用整体包覆每相铜排的工艺，绝缘老化寿命达到30年以上。 1.9.3在长期处于-5℃～40℃的环境温度下，能保持其柔韧性和介电强度，不会老化。介电强度≥80KV/mm，抗拉强度＞12Mpa。 1.9.4 投标人应提供绝缘材料的所有相关的检测报告。 1.10外壳材料: 1.10.1为保证母线槽的强度和刚度及散热效果，母线槽系统外壳侧板采用带散热装置外壳，必须提供相应报告。 1.10.2采用全封闭形式，结构紧凑，配置灵活，动热稳定性好，有较强的抗外力冲击能力。 1.10.3线槽外表面应作阳极氧化处理，以达到良好的防腐蚀效果。1.11其它性能要求 1.11.1密集母线与变压器的连接要求采用的铜导体软连接，低压盘和母线连接采用硬连接。 1.11.2密集母线接头部分为了保证良好的电气接触性能，应作镀锡或镀银处理。接头导体之间的接触必须是锡——锡接触，以保证低的接

PPR管材规格表及PPR管的规格标识

PPR管材规格表及PPR管的规格标识PPR管材规格表：压力等级Mpa 规格(mm) 包装(m) PN1.25 20×1.9 240 25×2.3 160 32×3.0 100 40×3.7 80 50×4.6 48 63×5.8 32 75×6.9 90×8.2 110×10 压力等级Mpa 规格(mm) 包装(m) PN1.6 20×2.3 240 25×2.8 160 32×3.6 100 40×4.5 80 50×5.6 48 63×7.1 32 75×8.4 90×10.1 110×12.1 PN2.0 20×2.8 240 25×3.5 160 32×4.4 100 40×5.5 80 50×6.9 48 63×8.7 32 75×10.1 90×12.3 110×15.1

PN2.5 20×3.4 240 25×4.2 160 32×5.4 100 40×6.7 80 50×8.4 48 63×10.5 32 75×12.5 90×15.0 110×18.3 PPR管的规格标识: PPR管材规格用管系列S、公称外径dn×公称壁厚en表示例：PPR管系列S5、PPR公称直径dn25mm、PPR公称壁厚en2.5mm 表示为S5、dn25×en2.5mm PPR管系列S：是用以表示ppr管材规格的无量纲数值系列，有如下关系S=（dn-en）/ 2 en 其中：dn——PPR公称外径，单位为mm en——PPR公称壁厚，单位为mm 一般常用的PP-R管规格有5、4、3.2、2.5、2五个系列 PPR管规格PPR管材按标准尺寸率SDR值分为11、9、7.4、6、5五个系列。PPR管规格PPR标准尺寸率SDR：为PPR管材公称外径dn与公称壁厚en的比值。PPR管规格SDR与PPR管系列的关系如下：SDR=2S+1 PPR管件规格的表示方法： PPR管件公称外径dn 指与PPR管件相连的PPR管材的公称外径。PPR管件的壁厚应不小于相同PPR管系列S的PPR管材的壁厚。大部分企业PPR管件都只有最高标准S2一个系列,冷热水全部试用 PPR管规格S5系列--------------1.25兆帕(12.5公斤) PPR管规格S4系列--------------1.6兆帕(16公斤) PPR管规格S3.2系列------------2.0兆帕(20公斤) PPR管规格S2系列--------------2.5兆帕(25公斤)

管道工程图的分类与表示方法汇总

第一章管道工程图的分类与表示方法第一节管道工程图的分类一、按专业分按工程项目性质的不同，管道工程图可分为工业管道工程图和卫生管道(即暖卫管道) 工程图两大类。前者是为生产输送介质即为生产服务的管道，它属于工业设备安装工程。后者是为生活或改善劳动卫生条件而输送介质的管道，它属于建筑安装工程。本书一至四章就是讨论卫生管道工程图。卫生管道工程又可分为建筑给水排水管道、供暖管道、燃气管道、通风与空调管道等许多具体的专业管道。二、按图形和作用分各种管道工程施工图均可分为基本图纸和详图两大部分。基本图纸包括图纸目录、设计施工说明、设备材料表、工艺流程图、平面图、轴测图、(立)剖面图；详图包括大样图、节点图和标准图等。 (一)图纸目录对于数量众多的施工图纸，设计人员把它按一定的图名和顺序归纳编排成图纸目录以便查阅。通过图纸目录我们可以知道全套专业图纸的名称、图号、数量以及选用的标准图集等情况。 (二)设计施工说明凡在图样上无法表示出来而又要施工人员知道的一些技术和质量方面的要求，一般都用文字形式来加以说明。其内容一般包括工程的主要技术参数、施工和验收要求以及注意事项。 (三)设备、材料表指该项工程所需的各种设备和各类管道、管件、阀门以及防腐、保温材料等的名称、规格、型号、数量的明细表。以上这三点看上去不过是些文字说明，但它是施工图纸必不可少的一个组成部分，是对图形的补充和说明。对于这些内容的了解有助于进一步看懂管道图。 (四)工艺流程图流程图是对整个管道系统一系列工艺变化过程的原理图，通过它可以对设备的编号、建(构)筑物的名称及整个系统的仪表控制点(温度、压力、流量及分析的测点)有一个全面的了解。同时，对管道的材质、规格、编号、输送的介质、流向以及主要控制阀门等也有一个确切的了解。 (五)平面图平面图是管道施工图中最基本的一种图样，布置，管线的走向、排列和各部分的长宽尺寸，等具体数据及其相对位置。它主要表示设备、管道在建筑物内的平面以及每根管子的坡度和坡向，管径和标高 (六)轴测图(系统图) 轴测图是一种立体图，又称为系统图，它能在一个图面上同时反映出管线的空间走向、帮助我们想像管线在空间的布置情况，是管道施工图中的重要图形之一。系统图有时也能替代管道立面图或剖面图，例如，建筑给排水以及采暖通风工程图主要由平面图和系统图组成。 (七)立面图和剖面图
