35KV线路组立铁塔指导书
某集电线路工程铁塔组立作业指导书
某集电线路工程铁塔组立作业指导书1. 简介本作业指导书旨在指导某集电线路工程的铁塔组立作业，确保作业过程安全、高效、质量可靠。
2. 作业前准备在开始铁塔组立作业之前，应完成以下准备工作：•准备所需工具和设备：包括起重机械、安全带、铁塔组装工具等。
•确保施工现场的安全：清理施工现场，标明危险区域，设置安全警示标志等。
•检查材料是否符合要求：检查铁塔零部件的品质，确保符合工程要求。
3. 铁塔组立作业流程3.1 组立顺序按照以下顺序进行铁塔组立作业： 1. 首先确定好第一节铁塔的位置和安装点，确保地基的垂直度和水平度。
2. 使用起重机械将第一节铁塔吊起，与地基对齐，并通过螺栓连接固定。
3. 安装并固定铁塔的模板和前标牌。
4. 按照设计要求，逐节吊装和连接铁塔，确保每节铁塔的垂直度和水平度。
5. 经过每节铁塔连接完成后，进行调整和对齐，并对接口螺栓进行拧紧。
6. 当全部铁塔连接完成后，进行最后的调整和检查，确保整个铁塔的垂直度和水平度。
3.2 安全措施在铁塔组立过程中，应注意以下安全措施： - 所有参与组立作业的人员必须穿戴安全帽、防护鞋和安全带，并按照规定的工作程序进行作业。
- 组立现场应设置警示标志，明确危险区域，禁止未经授权人员进入。
- 起重机械操作人员必须经过专业培训，并获得相关证书。
- 在吊装过程中，需要保持稳定并避免与其他设备或人员发生碰撞。
- 检查所有连接螺栓的扭矩，并进行必要的复检，确保连接牢固可靠。
3.3 塔脚基础和接地铁塔组立完成后，应进行塔脚基础和接地的处理： - 塔脚基础的处理包括填补砼和修补地面，确保基础结构完整且符合要求。
- 铁塔接地是为了保障安全和防雷，接地良好可以确保铁塔的正常运行。
4. 质量控制在铁塔组立作业过程中，应进行质量控制以确保工程质量。
•对铁塔零部件进行验收，确保质量合格。
•在铁塔组立过程中进行抽查，确保每节铁塔的垂直度和水平度满足要求。
•检查所有连接螺栓的扭矩，确保拧紧力度合适。
铁塔组立及接地施工标准工艺作业指导书
铁塔组立及接地施工标准工艺作业指导书一、引言铁塔组立及接地施工是通信基站建设中的重要环节，其施工质量直接关系到基站的稳定性和通信质量。
本作业指导书旨在规范铁塔组立及接地施工过程，确保施工质量和安全。
二、施工前准备1. 施工前的准备工作包括但不限于以下内容：- 确定施工方案和施工计划；- 准备施工所需的材料、设备和工具；- 检查施工现场的环境和地形，确保施工条件良好；- 制定安全措施和应急预案。
三、铁塔组立施工1. 施工前的准备工作：- 检查铁塔组立所需的材料、设备和工具；- 确保组立基础的平整度和承载能力；- 检查铁塔组立的位置和方向是否正确。
2. 组立铁塔的步骤：- 按照施工方案，逐步组装铁塔的各个部分；- 使用合适的工具和设备，确保组装的牢固稳定；- 检查组装后的铁塔是否符合设计要求。
3. 铁塔组立的质量控制：- 进行铁塔的垂直度和水平度检测；- 检查铁塔各个部分的连接是否牢固；- 检查铁塔的表面是否平整，无明显的缺陷。
四、接地施工1. 接地施工前的准备工作：- 确定接地位置和数量；- 准备接地所需的材料和设备；- 清理接地位置周围的杂物和污物。
2. 接地施工的步骤：- 在接地位置挖掘合适的接地坑；- 安装接地体，确保接地体与地面紧密接触；- 连接接地体与铁塔的接地线。
3. 接地施工的质量控制：- 测量接地电阻，确保符合规定的要求；- 检查接地体和接地线的连接是否牢固；- 检查接地位置周围是否有其他干扰物。
五、施工安全措施1. 施工过程中，必须遵守以下安全措施：- 戴好安全帽、安全鞋等个人防护装备；- 严禁酒后施工和超负荷作业；- 注意施工现场的通风和照明；- 禁止在高处施工时玩笑和嬉戏。
2. 应急预案：- 制定施工现场的应急预案，包括火灾、意外伤害等紧急情况的处理方法；- 配备必要的急救设备和人员，确保及时救治伤员。
六、总结本作业指导书详细介绍了铁塔组立及接地施工的标准工艺和作业流程。
在施工过程中，施工人员必须严格按照本指导书的要求进行施工，确保施工质量和安全。

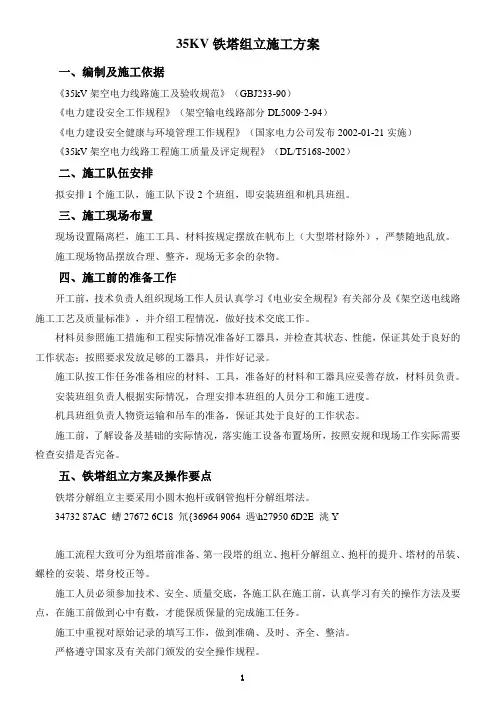

35KV铁塔组立施工方案
35KV铁塔组立施工方案一、编制及施工依据《35kV架空电力线路施工及验收规范》（GBJ233-90）《电力建设安全工作规程》（架空输电线路部分DL5009·2-94）《电力建设安全健康与环境管理工作规程》（国家电力公司发布2002-01-21实施）《35kV架空电力线路工程施工质量及评定规程》（DL/T5168-2002）二、施工队伍安排拟安排1个施工队，施工队下设2个班组，即安装班组和机具班组。
三、施工现场布置现场设置隔离栏，施工工具、材料按规定摆放在帆布上（大型塔材除外），严禁随地乱放。
施工现场物品摆放合理、整齐，现场无多余的杂物。
四、施工前的准备工作开工前，技术负责人组织现场工作人员认真学习《电业安全规程》有关部分及《架空送电线路施工工艺及质量标准》，并介绍工程情况，做好技术交底工作。
材料员参照施工措施和工程实际情况准备好工器具，并检查其状态、性能，保证其处于良好的工作状态；按照要求发放足够的工器具，并作好记录。
施工队按工作任务准备相应的材料、工具，准备好的材料和工器具应妥善存放，材料员负责。
安装班组负责人根据实际情况，合理安排本班组的人员分工和施工进度。
机具班组负责人物资运输和吊车的准备，保证其处于良好的工作状态。
施工前，了解设备及基础的实际情况，落实施工设备布置场所，按照安规和现场工作实际需要检查安措是否完备。
五、铁塔组立方案及操作要点铁塔分解组立主要采用小圆木抱杆或钢管抱杆分解组塔法。
34732 87AC 螬27672 6C18 氘{36964 9064 遤\h27950 6D2E 洮Y施工流程大致可分为组塔前准备、第一段塔的组立、抱杆分解组立、抱杆的提升、塔材的吊装、螺栓的安装、塔身校正等。
施工人员必须参加技术、安全、质量交底，各施工队在施工前，认真学习有关的操作方法及要点，在施工前做到心中有数，才能保质保量的完成施工任务。
施工中重视对原始记录的填写工作，做到准确、及时、齐全、整洁。
铁塔组立施工作业指导书
组塔施工作业指导书一、编制目的为保证内蒙古华电街基富裕风电49。
5MW工程35kV集电线路及机组变安装工程线路铁塔组立工程质量、安全、进度的顺利完成,确保质量、安全目标的实现，编制本施工作业指导书，用以指导和管理工程施工。
二、编制依据1、张家口先行电力设计有限公司提供的华电开鲁小街基风电场二期35kV集电线路工程的《杆塔明细及平断面定位图》、《铁塔组装图》、《说明书》。
2、本工程施工合同、图纸会审纪要。
3、《110~500kV架空送电线路施工及验收规范（GB50233-2005)》、《输电线路铁塔制造技术》（GB2694)等质量标准及国家现行的有关规程、规范及验收标准。
4、《电力建设安全工作规程（第2部分：架空送电线路部分）（DL5009。
2-2004）》5、本工程《施工组织设计》三、工程概况内蒙古华电街基富裕风电49。
5MW工程35kV集电线路及机组变安装工程场址区域位于内蒙古通辽市开鲁县小街基镇.工程拟装机容量49.5MW，安装33台1500kW的风力发电机组。
选用箱式变33台,每11台箱式变高压侧35kV电缆根据具体情况通过3组架空线形成一个回路，采用直埋方式敷设到220kV变电所35kV母线.箱式变低压侧用1kV电缆穿管及经过直埋电缆敷设至风机塔筒内。
本工程起于33台风机内电缆连接，终止于街基富裕风电220kV升压站，分支线路单回架设，主线路单回架设;部分段主线路双回架设.线路全长约28.13km，其中分支线路长9.59km；主线路全长18.53km(其中3。
3 km为双回架设）.全线路杆塔总基数166基，其中铁塔59基，混凝土杆107基.本工程线路铁塔塔腿的编号为面向大号侧左下为A，左上为B，右上为C，右下为D,塔腿编号统一如下图：大号侧小号侧塔腿位置编号图四、主要工程量统计五、主要施工工艺针对本工程铁塔塔型及现场较为平坦的地形条件,本工程采用外拉线抱杆分解组立铁塔，抱杆座落方式为塔内单腿固定式.其施工工艺流程如下图所示：铁塔组立施工工艺流程图（一）、施工准备1、技术准备⑴施工作业人员进场后,立即组织熟悉和审查施工图纸、技术文件及有关的技术要求。
杆塔组立施工方案
35kVXXX变T接XXX线线路（工程）杆塔组立施工方案批准:审核:编制:XXXXXX有限公司2012年月35kVXXX变T接XXX线线路杆塔组立施工方案目录第一章、组塔工程概述第二章、施工现场组织机构第三章、组塔工程一般说明第四章、技术要求及措施第五章、内拉线悬浮抱杆分解组立铁塔第六章、质量管理第七章、安全保证措施及管理目标第一章、组塔工程概述一、工程概况：1、本工程为：35kVXXX变T接XXX线线路工程2、工程地址：3、建设单位：二、工程范围：线路为新建线路，本工程新建线路全长8.40km，线路曲折系数为1.06。
全线均位于陆良县境内，线路从T接点（T接点位于35kV古太线6号至7号杆附近）开始，从新哨村西边大致由北向南走线，跨过西石一级公路后，到达大海子水库，从大海子水库和得格村中间走线，到达小海子村西边，设一右转塔转向西南方向走线，最后到达大地村和新村村之间的35kV大莫古变电站。
全线共计使用杆塔41基（其中铁塔18基，水泥杆23基），其中直线杆塔27基，耐张、转角杆塔14基。
导线采用JL/G1A-120/25钢芯铝绞线，全线架设单根地线防雷，型号为JG1A-35-7稀土锌铝合金镀层钢绞线。
三、工程项目特点：1、考虑电网特点，以确保安全为重点，节省工程施工费用为原则。
2、组织施工队伍各工种的配合施工，以达到其它工种间施工互创条件、确保工程总进度。
负荷侧（左）右第二章、施工现场组织机构1、组织机构关系图2、现场施工人员职责：2.1项目经理——担任施工总指挥，对现场宏观调控；2.2项目副经理——担任现场副总指挥，负责施工现场全面工作；2.3项目总工——担任技术负责人，研究解决现场出现的问题，并进行技术监督和指导；2.4现场指挥——负责人指挥抱杆的起立、提升及吊件的绑扎、吊装、施工人员的调度，并负责每天工作前的站班会技术交底工作；2.5安全专职——编写制定组立铁塔的安全施工技术措施，定期或不定期组织安全学习。
35kv线路铁塔组立作业任务指导书
35KV架空线施工铁塔组立作业指导书批准：审核：编制：目录一、概况及编制依据 (2)二、铁塔组立施工 (5)三、铁塔组立施工注意事项 (26)四、铁塔组立安全措施 (28)一、概述1、我公司施工的35KV架空线施工全长6km共有铁塔26基，基中转角塔13基，直线塔13基。
转角塔型：35H-SJ11、35H1SJ12、35H-SJ13、1D9-SJC1四种。
直线塔型：35H-SZ11一种。
直线塔型呼称高为18～30m，转角塔型呼称高为15～24m。
21.2编制依据1、《110—500kV架空电力线路施工及验收规范》（GBJ233—90）、设计文件、施工图会审纪要。
2、《电力建设安全工作工程》、《电业安全工作规程》。
3、设计部门提供的施工图。
4、本工程施工组织设计和本作业指导书。
1.3编制原则1.3.1坚决遵照招标文件各项标准和条款要求，根据工地的实际情况。
1.3.2认真贯彻国家和地方有关基本建设的各项方针、政策，遵守国家和地方的法律。
严格执行施工程序和合同规定的工程竣工工期，严格遵守设计规范、施工规范和验收标准。
1.3.3采用流水交叉施工方法组织有节奏、均衡和连续施工；坚持先进性、科学性、经济性与实际相结合。
1.3.4坚持“质量第一，安全第一”，在安全生产的原则下，推行标准化管理和实行安全生产责任制；坚持对施工过程严密监控、动静结合、科学管理的原则。
1.3.5实行项目法管理，通过对劳力、设备、材料、资金、技术方案和信息的优化处置，实现造价、工期、质量目标效果。
1.3.6实行监理、施工、设计和建设单位四结合，做好施工部署，一切忠实业主，一切听从监理的指挥；言必行、行必果，兑现我公司在投标书中的承诺。
1.3.7充分利用现有机械设备，扩大机械化施工范围，减轻劳动强度，提高劳动生产率。
1.4编制说明1.4.1在认真、全面系统地阅读招标文件和施工设计图的基础上，通过对施工现场的实地踏勘、了解及业主、监理对承建商的各项要求。
杆塔作业指导书 (1)
目录第一章工程概况 (4)第二章铁塔组装 (6)第三章铁塔组立 (8)第四章安全技术措施 (15)第五章质量要求 (25)第六章文明施工及环境保护 (28)第七章组塔施工进度及劳动组织安排 (31)第八章主要工具器 (31)第一章、工程概况西昌木里白碉35千伏输变电工程，线路起于110KV锄头湾变电站35KV侧龙门架，止于35KV白碉变电站35KV侧龙门架。
线路全长26.9㎞，单回路架设，本工程10mm、20mm冰区A、C相导线推荐用LGJ-120/20钢芯铝绞线，B相导线采用16芯OPPC光纤架空相线，全线架设一根LBGJ-50-20AC铝包钢绞线地线。
塔型ZB121 ZB221 1ZB323 JG121 JG221 35B1-Z135B1-Z235B1-Z335B1-J1数量9 1 1 6 1 3 10 4 4塔型35B1-J235B1-J335B1-J435B5-J1JG311 JG111 JG211 总计数量22 10 3 6 1 3 10 86大号侧小号侧（N2号）注：（1）各种塔型具体安装见铁塔施工图纸；（2）单回路转角塔中导线安装在转角内侧（0°按右转）。
（3）接地：接地引下线沿四腿侧面引下，接地与塔身连接螺栓采用可卸式防盗螺栓（已列入接地鼻孔中）；（4）铁塔与基础连接方式：本工程铁塔与基础连接均采用地脚螺栓连接。
第二章铁塔组装一、铁塔构件运输1、铁塔构件运输包括由铁塔厂运往工地的材料站，工地材料站再运往桩位附近的公路边，由公路边再运往桩位。
本工程大运输均采用汽车运输，小运输采用人力运输。
2、运输前检查：铁塔构件从仓库或材料站发往现场塔位之前，必须进行质量检查及配基；小运前根据杆塔明细表检查大运输运到桩位附近的铁塔型号是否与设计相符，确定无误后方准组织小运；小运时必须对运到施工现场的塔材及时进行清料，对构件的数量、规格对照图纸认真检查，发现有缺料，构件变形和镀锌质量等缺陷时，及时汇报，及时处理。
组塔施工作业指导书
华润新能源随县香湾风电项目110kV 升压站扩建及35kV集电线路工程铁塔组立作业指导书四川成蜀电力建设有限公司华润新能源随县香湾风电项目110kV升压站扩建及35kV集电线路工程施工项目部二0一六年四月华润新能源随县香湾风电项目110kV升压站扩建及35kV集电线路工程铁塔组立作业指导书批准：____________ ________年____月____日审核：____________ ________年____月____日编写：____________ ________年____月____日目录第一节总体说明 (1)一、工程概况 (1)二、铁塔安装统一规定 (3)三、组塔规定及注意事项 (5)第二节地锚、缓冲器及卡接绳环 (6)一、地锚 (6)二、缓冲器 (6)三、临时钢丝绳扣 (6)第三节内悬浮内拉线抱杆分解组塔 (7)一、抱杆的布置 (7)二、抱杆的竖立 (7)三、内拉线的设置 (8)四、抱杆的提升 (9)五、抱杆的拆除 (10)六、塔材的起吊 (10)七：主要工器具 (11)八、劳动力组织 (12)第四节内悬浮外拉线抱杆分解组塔 (12)第五节无拉线小抱杆分解组塔 (15)第六节横担安装 (16)第七节安全保证措施 (17)第八节质量保证措施 (18)第一节总体说明一、工程概况1.1.1工程概况本工程主要工作内容为华润新能源湖北随县香湾风电场集电线路工程及升压站扩建工程，包含110kV天河口升压站扩建及风电场内35kV集电线路工程Ⅰ、Ⅱ、Ⅲ回集电线路双回路、单回路的铁塔基础,铁塔组立,铁塔基础处理,导、地线架设，通讯光缆架设（及敷设），光缆接头，铁塔接地，电缆敷设。
本工程场内35kV集电线路共设计3回线路，分别为Ⅰ、Ⅱ、Ⅲ回线路，可细分为9个单回线路，2个同塔双回线路。
35kV集电线路单回路线路长度24.939公里、双回路10.988公里、直埋电缆线路1.366公里（集电线路长度）、直埋电缆线路1.9公里（箱变～线路终端）、直埋电缆线路1.992公里（线路终端～升压站6kV柜进线端子）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录
1.工作任务 (1)
2.作业准备阶段 (1)
2.1 准备工作 (1)
2.2 召开班前会 (1)
2.3 填写并签发工作票 (1)
3.作业实施阶段 (2)
3.1 作业开工 (2)
3.2 危险点控制流程 (2)
3.3 作业质量控制流程 (3)
4.作业结束阶段 (5)
5.作业总结阶段 (5)
5.1 召开班后会 (6)
6.附件 (6)
6.1 工器具、机械清单 (6)
6.2 施工材料清单 (7)
1 工作任务
2作业准备阶段
2.1 准备工作
第 1 页共 7页
2.2 召开班前会（详见班组日志）
2.3 填写并签发工作票
完整填写工作票并履行审批、签发手续。
详细内容见本次作业工作票。
3 作业实施阶段
3.1 作业开工
第 2 页共 7页
3.2 危险点控制流程
第 3 页共 7页
3.3 作业质量控制流程
第 4 页共 7页
第 5 页共 7页
第 6 页共 7页
第 7 页共 7页
4 作业结束阶段
5 作业总结阶段
5.1召开班后会
总结本次作业安全、质量情况，以及经验、教训。
详细内容记入“班组工作日志”中。
6 附件
6.1 工器具、机械清单
6.2 施工材料清单
注：6.1和6.2表使用时，应根据实际情况填写。
