家庭照明电路设计
基于单片机的LED调光台灯电路的设计
基于单片机的LED调光台灯电路的设计
随着人们对生活质量的要求不断提高，人们在家庭空间中的照明也得到了越来越多的关注。
因此，基于单片机的LED调光
台灯电路的设计已成为一个很热门的话题。
基于单片机的LED调光台灯电路主要由单片机、光敏电阻、
三极管和电容等电子元件组成。
其工作原理是通过光敏电阻检测环境光亮度，并通过三极管和电容来控制LED的亮度。
具体而言，光敏电阻的电阻值随着环境光的强度变化。
因此，当环境光亮度较强时，光敏电阻的电阻值较小。
此时，单片机会从电压反馈引脚读取到较小的电压信号，并输出较小的PWM信号，从而减小LED的亮度。
反之，当环境光亮度较弱时，单片机输出较大的PWM信号，从而增加LED的亮度。
在实际应用中，LED调光台灯电路的设计可以根据需要进行
多种优化。
例如，可以通过加大电容和减小电阻的值来实现更加平滑的LED亮度变化，从而提高灯光的舒适度和视觉效果。
此外，还可以在电路中添加其他传感器，如自动检测周围温度和湿度的传感器，从而实现更加智能化的灯光控制。
总体而言，基于单片机的LED调光台灯电路的设计是一项非
常有前途和实用价值的技术。
其可以非常精确地控制灯光亮度，提高人们的生活品质。
在未来，我们相信这项技术将得到更加广泛的应用和发展。

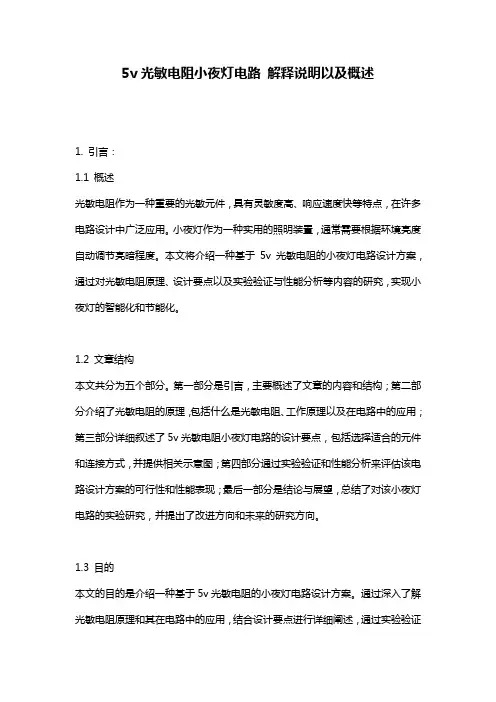

5v光敏电阻小夜灯电路_解释说明以及概述
5v光敏电阻小夜灯电路解释说明以及概述1. 引言：1.1 概述光敏电阻作为一种重要的光敏元件，具有灵敏度高、响应速度快等特点，在许多电路设计中广泛应用。
小夜灯作为一种实用的照明装置，通常需要根据环境亮度自动调节亮暗程度。
本文将介绍一种基于5v光敏电阻的小夜灯电路设计方案，通过对光敏电阻原理、设计要点以及实验验证与性能分析等内容的研究，实现小夜灯的智能化和节能化。
1.2 文章结构本文共分为五个部分。
第一部分是引言，主要概述了文章的内容和结构；第二部分介绍了光敏电阻的原理，包括什么是光敏电阻、工作原理以及在电路中的应用；第三部分详细叙述了5v光敏电阻小夜灯电路的设计要点，包括选择适合的元件和连接方式，并提供相关示意图；第四部分通过实验验证和性能分析来评估该电路设计方案的可行性和性能表现；最后一部分是结论与展望，总结了对该小夜灯电路的实验研究，并提出了改进方向和未来的研究方向。
1.3 目的本文的目的是介绍一种基于5v光敏电阻的小夜灯电路设计方案。
通过深入了解光敏电阻原理和其在电路中的应用，结合设计要点进行详细阐述，通过实验验证与性能分析来评估该设计方案的可行性和效果。
最后，总结归纳该小夜灯电路设计的优缺点，并探讨改进方向和未来研究方向。
希望通过这篇文章能够使读者对5v光敏电阻小夜灯电路有更全面、深入的理解，并为相关领域的研究与应用提供参考依据。
2. 光敏电阻原理2.1 什么是光敏电阻光敏电阻，也被称为光探头或LDR（Light Dependent Resistor），是一种能够根据外界光照强度变化而改变电阻值的电子元件。
它基于光电效应原理，具有灵敏度高、成本低廉等特点，并常常用于各种感应和控制装置中，如小夜灯、自动照明系统等。
2.2 光敏电阻的工作原理光敏电阻的工作原理基于半导体材料的特性。
它通常由半导体材料锗或硒化镉制成，在无外界光照时，电子在半导体晶格内受到束缚，构成价带与导带之间的固有禁带。
这种固有禁带宽度难以跨越。
家庭照明线路设计与安装实训总结
家庭照明线路设计与安装实训总结一、前言在家庭装修中，照明线路设计与安装是至关重要的一环。
合理的照明设计能够提升居室的舒适度，而正确的线路安装则关乎居民的生命财产安全。
本文将就家庭照明线路设计与安装实训进行总结，旨在帮助读者在日常生活中更好地应对相关问题。
二、家庭照明线路设计1.了解房屋结构：在进行家庭照明线路设计之前，需要对房屋结构进行充分了解，包括有无楼板、隔墙位置、门窗位置等信息。
这样才能在设计照明线路时避免破坏原有结构和装饰。
同时也需要考虑房屋的面积和功能分区，以确定照明的布局和分区调光。
2.选择合适的光源：根据房屋面积和功能分区选择合适的光源，如LED灯、节能灯等。
同时需要考虑光色温和光照度，使得照明效果更舒适并且节能环保。
3.设计照明布局：根据家庭的实际情况进行照明布局设计，包括主卧室、客厅、厨房、卫生间等区域。
合理的照明布局可以提升房屋的整体氛围，增加居住舒适度。
三、家庭照明线路安装1.购物合格的电器材料：在进行家庭照明线路安装之前，首先需要购物合格的电器材料，如导线、开关、插座等。
选择质量可靠的材料是线路安装的基础，也是保障家庭用电安全的重要步骤。
2.合理规划线路布局：在进行线路安装时，需要根据照明布局设计合理规划线路布局。
避免线路交叉、搭接或者过长过短，确保线路布局的整洁和安全。
3.遵循安全操作规范：在进行线路安装时，必须严格遵守安全操作规范，如佩戴绝缘手套、使用绝缘工具、断电操作等。
确保安装过程中不会发生安全事故。
4.测量和检验：上线路安装完成后，需要进行电路测量和线路检验，确保线路的正常使用和安全可靠。
四、家庭照明线路设计与安装实训总结1. 照明线路设计与安装是家庭装修中的重要环节，要合理布局和选择光源，提升生活舒适度。
2. 线路安装需要购物合格的电器材料，合理规划线路布局，遵循安全操作规范，并进行测量和检验。
3. 实践中需要严格遵守相关安全规范，确保操作过程中不会发生安全事故，保障家庭用电安全。

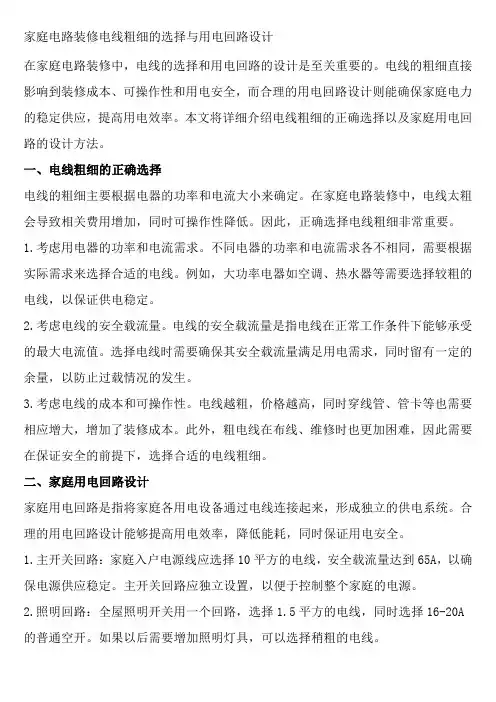

家庭电路装修电线粗细的选择与用电回路设计
家庭电路装修电线粗细的选择与用电回路设计在家庭电路装修中，电线的选择和用电回路的设计是至关重要的。
电线的粗细直接影响到装修成本、可操作性和用电安全，而合理的用电回路设计则能确保家庭电力的稳定供应，提高用电效率。
本文将详细介绍电线粗细的正确选择以及家庭用电回路的设计方法。
一、电线粗细的正确选择电线的粗细主要根据电器的功率和电流大小来确定。
在家庭电路装修中，电线太粗会导致相关费用增加，同时可操作性降低。
因此，正确选择电线粗细非常重要。
1.考虑用电器的功率和电流需求。
不同电器的功率和电流需求各不相同，需要根据实际需求来选择合适的电线。
例如，大功率电器如空调、热水器等需要选择较粗的电线，以保证供电稳定。
2.考虑电线的安全载流量。
电线的安全载流量是指电线在正常工作条件下能够承受的最大电流值。
选择电线时需要确保其安全载流量满足用电需求，同时留有一定的余量，以防止过载情况的发生。
3.考虑电线的成本和可操作性。
电线越粗，价格越高，同时穿线管、管卡等也需要相应增大，增加了装修成本。
此外，粗电线在布线、维修时也更加困难，因此需要在保证安全的前提下，选择合适的电线粗细。
二、家庭用电回路设计家庭用电回路是指将家庭各用电设备通过电线连接起来，形成独立的供电系统。
合理的用电回路设计能够提高用电效率，降低能耗，同时保证用电安全。
1.主开关回路：家庭入户电源线应选择10平方的电线，安全载流量达到65A，以确保电源供应稳定。
主开关回路应独立设置，以便于控制整个家庭的电源。
2.照明回路：全屋照明开关用一个回路，选择1.5平方的电线，同时选择16-20A 的普通空开。
如果以后需要增加照明灯具，可以选择稍粗的电线。
3.普通插座回路：普通插座回路一般按数量划分，每10个插座为一个回路。
选择2.5平方的电线即可满足需求，同时选择20-25A的漏电开关。
4.大功率插座回路：大功率电器应独立一个回路，如3匹的柜式空调、电热水器等。
选择2.5平方以上的电线，同时使用25-32A的漏电开关。
家庭住宅配电方案
家庭住宅配电方案1. 简介家庭住宅配电方案是为了满足家庭日常用电需求而设计的一套电力分配和控制系统。
该方案包括主干线路、分支回路以及相关的电器设备，旨在提供稳定、安全和高效的电力供应。
2. 主要组成部分2.1 主干线路主干线路是家庭住宅配电系统的核心部分，在该系统中起到连接外部电源和内部分支回路的作用。
主干线路通常由电源总开关、电力计量表、配电盘等组成。
电源总开关用于控制家庭用电的总开关操作，电力计量表用于记录家庭用电量的计量数据，配电盘则用于分配电力到不同的分支回路。
2.2 分支回路分支回路是从主干线路引出的一系列电路，用于供应各个房间和设备的电力需求。
根据不同的功能和负荷需求，分支回路可以分为照明回路、插座回路、空调回路等。
每个分支回路都连接到配电盘上的熔断器或断路器，用于保护回路免受过载和短路等故障的影响。
2.3 电器设备家庭住宅配电方案要考虑到不同的电器设备的特点和需求，在制定方案时应该根据实际情况选择合适的电器设备。
常见的电器设备包括灯具、插座、电视机、冰箱、空调等。
这些设备需要根据功率、电压和安装位置等因素进行合理的配置和布置。
3. 设计要求3.1 安全性在设计家庭住宅配电方案时，安全性是首要考虑的因素。
必须确保电路的正常运行，防止过载、短路、漏电等故障造成的安全隐患。
在选择电器设备和材料时，应优先考虑安全性能，例如选择符合国家安全标准的产品。
3.2 稳定性稳定的电力供应是保障家庭住宅正常用电的基础。
电源的电压、频率以及电力负载能力应满足日常用电需求，以确保电器设备正常运行。
通过合理设计主干线路和分支回路，可有效稳定家庭用电电力供应。
3.3 可扩展性随着科技的发展和家庭电器的日益智能化，家庭用电需求也不断变化。
在设计家庭住宅配电方案时，应考虑到未来可能的扩展需求。
例如，在主干线路预留空位用于接入新的电器设备，或选择支持智能控制的插座和开关，以便将来方便追加智能家居系统。
4. 安装和维护安装和维护是保证家庭住宅配电方案正常运行的关键步骤。
家用照明电路设计安装与调试设计方案
家用照明电路设计安装与调试设计方案为了设计、安装和调试家用照明电路，我们需要考虑以下几个方面：1.电路设计：1.1根据家庭的照明需求，确定电路的数量和布局。
一般来说，我们可以根据房间的功能和大小划分不同的照明区域，然后设计相应的照明电路。
1.2确定每个照明电路的负载和功率。
根据所选择的照明设备和灯具的功率要求，计算每个电路的总负载。
1.3选择正确的电线规格。
根据每个电路的负载和距离，选择适当的电线和电线规格以满足安全和电压降的要求。
1.4设计并安装合适的开关和插座。
根据需要，安装开关和插座以实现灯光的控制和灯具的供电。
2.安装电路：2.1确定好每个电路的布局和电线的路径。
在设计电路布局时，考虑到电线的长度和走线路径，以减少电线的浪费和电压降的问题。
2.2安装电线和相关配件，如插座、开关盒、接线盒等。
确保所有电线和配件都牢固地安装，并与电源主线连接正确。
2.3进行线路测试。
在将电线连接到电源之前，进行基本的线路测试，以确保电线和配件没有损坏，并且能够正常工作。
3.调试电路：3.1连接灯具和其他照明设备。
按照设计方案，将灯具和其他照明设备连接到相应的电路上，并检查它们是否能够正常工作。
3.2进行开关和插座的调试。
测试每个开关和插座，确保它们能够正常控制灯光和供电设备。
3.3检查电线和配件的安全性。
检查所有电线和配件的接触是否安全，是否存在漏电、短路等安全隐患。
3.4测试整个电路系统。
通过打开和关闭所有的灯光和插座，测试整个电路系统的可靠性和稳定性。
为了有效地设计、安装和调试家用照明电路，我们还需要做到以下几点：1.遵守安全规范。
在设计和安装过程中，要遵守电气安全规范，使用符合标准的电线、插座和配件，并确保所有的电气工作都在断电的情况下进行。
2.注意负载平衡。
在设计电路时，要合理分配负载，避免过度加载一些电路，以防止电路过载和火灾等安全问题。
3.考虑节能因素。
在选择照明设备和灯具时，要选择节能型产品，以降低家庭用电量和能源消耗。
家庭用电线路的设计
● 05
第五章 家庭用电线路设计的维 护与保养
定期检查电路安 全性
为了确保家庭用电线路的安全，定期检查电路 成为至关重要的环节。外观检查能及时发现线 路损坏情况，电气参数检测可以检验线路负载 情况，而专业人员的巡视则能发现潜在的安全 隐患。
定期清洁电路设备
清洁灰尘和杂物 保持设备通畅
注意防潮防水 防止设备受潮
可靠性
03 保障电器设备长期稳定运行
未来家庭用电线路设计的趋势
智能化 智能家居系统的不断普及 远程控制和监控功能的增加 智能插座、智能灯具的应用
绿色环保 采用环保材料制造电线路 倡导低碳生活理念 减少能源浪费，减少对环境的影响
节能节电
智能节能设备的广泛应用 光伏发电系统的整合利用 设备休眠功能的普及
定期检测
03 定期检查电线路负载情况，确保电路正常运行
家庭用电线路设计的未来
未来，家庭用电线路设计将更加智能化、绿色环保、节 能节电，为家庭提供更加安全、便利的用电环境。通过 科技的不断发展和创新，家庭用电线路设计将迎来更加 美好的未来。
THANKS
感谢观看
总结
设计家庭用电线路是一项重要的工作，需要根据实际情 况进行规划，选择合适的导线材料和截面积，安装电力 开关和插座开关，以及照明设备和地线接地装置。通过 合理设计和施工，可以确保电路的安全和稳定运行。
● 04
第四章 家庭用电线路设计的常 见问题与解决方法
家庭用电线路频 繁跳闸的原因和
解决方法
家庭用电线路频繁跳闸通常是由于过载、短路 或设备故障引起的。解决方法包括及时减少负 载、排除短路和更换故障设备。
选择合适的导线材料和截面积
根据用电设备功率确定 导线截面积
照明线路及安装要求
照明线路及安装要求照明线路是指用于供电给照明设备的电力线路。
在家庭、商业建筑、工业厂房等各类场所，照明线路是建筑电气系统的重要部分。
正确的照明线路设计和安装能够保证电力的供应稳定性，延长照明设备的使用寿命，提高照明的效果和效率。
一、照明线路的分类照明线路可以按照电压等级分类。
一般来说，低压照明线路包括额定电压低于380V的照明电路，而高压照明线路则包括额定电压高于380V的照明电路。
低压照明线路用于家庭、商业建筑等场所，采用的是220V或者110V的电压；而高压照明线路用于工业厂房、停车场等大型场所，采用的是380V或者更高电压。
照明线路还可以按照回路的数量分类。
单回路照明线路指的是一个回路只连接一个或少量照明装置，而多回路照明线路指的是一个回路连接多个照明装置。
二、照明线路的设计要求1.电源容量要合理：要根据需要供应的照明装置功率和数量来确定电源容量。
一般来说，每平方米的照明装置功率不应超过20W，同时要考虑峰值负荷和照明装置的启动电流。
2.线路布置要合理：线路要布置在易于维修和更换的位置，并且要避免与其他电气设备、水管等交叉。
3.线路长度要合适：线路长度过长会导致线路电阻增加，功率损耗增加，所以要尽量控制线路长度。
4.绝缘要可靠：照明线路要有良好的绝缘性能，以防止漏电等安全事故的发生。
线路绝缘要符合国家标准要求。
5.线缆选择要正确：要根据线路负荷和环境条件选择合适的线缆，以保证线路的安全性和可靠性。
常用的线缆有VVRP、VV、RV等。
6.线路的环境要求：照明线路的安装要注意防水、防腐蚀等要求，以确保线路的可靠性和使用寿命。
三、照明线路的安装要求1.线路敷设要规范：线路敷设要按照图纸和设计要求进行，严禁乱拉乱绕，要保持线路路径的一致性和美观性。
2.导管设置要合理：要根据线路负荷和线缆的数量选择合适的导管，并按照规定的安装要求进行设置。
3.线缆连接要牢固：照明线路的连接处要注意固定牢固，采用合适的连接方法，避免接触阻力过大和接触不良引起的火灾等事故。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
根据照明灯的规格,考虑客厅面积较大,选择 LN-XB32Z 32W型照明灯使之亮度足够.卧室 选择LN-XB10型10W照明灯.书房用于学习光 线要求较高,故选择LN-XB21型21W照明灯.厨 房,卫生间,阳台,餐厅均选择LN-XB10型10W照 明灯.共用七个照明灯,功率共93W<100W,符合 要求.
LN-XB10 10W
LN-XB10 10W LN-XB10 10W LN-XB10 10W 693(元)
φ150
φ150 φ150 φ150
10W2D
10W2D 10W2D 10W2D 1.2mm
73
73 73 73 0.12×50 235.95(元)
25.2
25.2 25.2 25.2 0.12×50
而在灯具的选择上，照明设计师建 议在成本允许的前提下，多考虑与 餐厅家具的颜色，风格相和谐的产 品。让光线与颜色混为一体，进餐 与交流其乐融融。
10W
厨房在生活的比喻中，一直有 “锅碗瓢盆”奏鸣曲的美名。而 如何让这首曲子奏得欢畅，第一 要保证有足够的亮度，尤其是在 操作区不能有阴影和眩光。
10W
客厅照明－多元交响
客厅永远是家庭故事最多元的演 绎场所，作为家庭活动的中枢，它 需要承担多功能中心的角色。客厅 的面积大，容积也相对较大，光源 数目也就会比较多。
32W
世界照明专家建议，在 客厅照明方案的设计中，可 以选用光线明亮柔和，无眩 光，功率也较大的产品。
10W 亮彩、金边、银边等装饰性 大增的灯具犹如四手联弹时 的美妙变奏，与房间的色调 一齐跳跃。卧室应选择功能 性强的吸顶灯，可以根据需 要选择遥控等功能以利于起 居。
卧室是属于自身的私密空间，它 承载着人们不加修饰的真实情感。 所以，在照明设计上：专家建议 光线柔和，可调控，无噪音等成 为要考虑的基本因素。
餐厅照明－“色香味”混响
餐厅的天职是创造良好的进餐环境， 而“色香味”的美食标准中头条就是 食物的颜色。世界照明专家飞利浦建 议：三基色TLE80灯管，因为采用红、 绿、蓝为基调的“光学调色板”，能 为餐厅带来最接近阳光的颜色.
谢谢
观赏
同时，厨房里经常需要 煎炸烹煮，油烟等物自 然是少不了的，所以在 选择灯具的时候，也要 选择密封性好、易于清 洁且耐腐蚀的产品。
卫生间照明的灯饰选择
在灯种选择上，一般整 体上宜选白炽灯，调至柔和 的亮度就足够了。因为卫生 间内照明器开关频繁，选择 白炽灯做光源比较省电 .
10W
化妆镜旁可以设置独立的照 明灯作局部灯光补充，镜前 局部照明可选日光灯，以增 加温暖、宽敞、清新的感觉。 在对卫生间灯具的选择上， 应以具有可靠的防水性与安 全性的玻璃或塑料密封灯具。
灯具价格汇总表
型号
灯具位置 客厅 LN-XB32Z 32W φ400 T9环管 32W 210 64.05
规格
选用光源
市场价(元)
团购价(元)
书房
卧室
LN-XB21 21W
LN-X910H 10W
235×235m 21W2D m
142×126m 1u5w×2 m
110
75
39.9
25.2
餐厅
厨房 卫生间 阳台 导线 合计
书房是一个家庭的文化与艺术修养底 蕴最深层的反映，所以，在设计书房 照明方案时需要体现更多的匠心独运。 实用的诉求是能让照明成为您抚书阅 读时的得力工具
21W
书房的基础照明部分：一般选用的是吸 顶灯，安置在书房中央。光源推荐使用 显色性强且让人长时间工作不容易疲劳 的三基色灯管系列。在书房的重点照明 部分，照明专家则建议使用护眼以及节 能型台灯系列，在硬件上充分保障眼睛 的健康。
