X—射线探伤室的屏蔽设计X—射线探伤室的屏蔽设计计算一、 MG325 型和 MG452 型 X 射线探机的主要技术参数技术参数名称MG325 型M452 型市电电源交流 AC 、（ V ）220220频率，（Hz ）50/6050/60电源容量，（kw ）1010X 射线管管电压，（ kv）15~320，可调20~`450，可调管电压复性，（ %）0.010.01高压温度漂移，（ppm/℃）8080高压纹波，（v ）4040管电流，（ mA ）0~22.5，可调0~15，可调精确度，（ %）± 0.2±0.2管电流温度漂移，（ ppm/℃）50（按要求可达到30）50（按要求可达到30）X 射线束阳极钨靶焦点，（mm3 mm）0.8（大焦点， 1）0.8（大焦点， 1）辐射角（度°）4040X 射线输出量（R2 Am-12 man-1 2 m2） 2.67 3.29漏射线，距焦点1m 处空气比释动能率4.68983 10-3 Gy/h （0.5372R/h） 4.68983 10-3 Gy/h （0.5372R/h）（Gy/h ）二、 X 射线探伤室主要尺寸名称MG325MG452工作房间（ mm3 mm 3 mm）81003 66003 6000120003 66003 6000工件房门（ mm3 mm 3 mm）2100（W ）3 2400（ H）2100 （ W ）3 2400 （H）迷宫门（ mm3 mm3 mm）808（W ）3 2000（ H）808（ W ）3 2000（H ）迷路（ mm3 mm）2155（ L ）3 808（ W ）2155（ L ）3 808（ W ）通排风孔道观察窗水、暖管和电缆过墙沟三、 X 射线屏蔽厚度计算1、计算公式BxtHmt d 2 Q U T d022、X 射线探伤室混凝屏蔽土墙厚度计算结果项目名称X射线管电压，（ kv ）周工作负荷 Q，（ mA 2 min ）X射线透穿率 B xt，（ Sv2 mA -1 2 min-1）混凝土屏蔽层厚度，（ mm）2 倍安全系数的屏蔽厚度，（mm）MG325MG452320450 5400036000 1.6673 10-7 2.503 10-7上表的计算结果是根据X 射线透射率，得出混凝土密度为2.35g/cm3时，其混凝土屏蔽墙的厚度如下：MG325 型的 320kvX 射线机探伤室混凝土墙厚为：mm。
关于射线探伤装置的辐射安全要求
关于X射线探伤装置的辐射安全要求Revised by Hanlin on 10 January 2021关于X射线探伤装置的辐射安全要求为了加强我省X射线探伤的辐射安全管理，规范X射线探伤作业，避免恶性辐射事故的发生，根据《放射性同位素与射线装置安全和防护条例》等国家相关规定制定本要求：一、固定式工业X射线探伤辐射安全要求（一）探伤室建筑屏蔽设计探伤室建筑（包括辐射防护墙、门、辐射防护迷道）的防护厚度应充分考虑X射线直射、散射效应。
探伤室的设计应由有相应资质的单位承担。
（二）固定式工业X射线探伤室的辐射安全措施应具有冗余性、多重性和独立性，其基本要求如下：1．安全联锁1）门机联锁探伤室进出工件大门和人员通道门应与探伤机联锁。
即X射线探伤机的高压控制器与门联锁，关门不到位，高压电源不能启动；高压电源未关闭，门不能被打开。
2）门灯联锁探伤室内墙、进出工件大门外侧和控制台上应各有工作状态警示灯，并与门联锁。
2．紧急止动装置在探伤室内墙上应安装多个串联并有明显标识的“紧急止动”开关，该开关应与控制台上的“紧急止动”按扭联动。
一旦按下按扭，X射线探伤机高压电源被切断，人员通道门可以从内侧打开。
3．钥匙控制探伤机的电源启动钥匙与人员通道门的钥匙以及控制台上的钥匙应牢固连接。
该串钥匙应与便携式X辐射剂量仪（须具报警功能）连在一起，随操作员进出探伤室。
（三）警告标志探伤室工作人员入口门外和被探伤物件出入口门外应设置固定的电离辐射警告标志和工作状态指示灯箱，控制区边界应设置明显可见的警告标志。
探伤作业时，应有声音警示，灯箱应醒目显示“禁止入内”。
（四）通风系统根据探伤室空间大小、x射线机的管电压和管电流、以及探伤作业时间，探伤室内应设置相应排风量的通风系统，使臭氧浓度低于国家标准要求。
并采取相应的辐射屏蔽措施。
二、野外工业X射线探伤作业辐射安全要求（一）制定野外探伤工作方案在野外探伤作业前，按项目应制定工作方案，该工作方案主要包括探伤工况、时间、地点、控制区范围、监测方案、清场方式等，明确探伤人员、防护人员、运输人员、保卫人员的职责和分工。
X射线探伤机房的屏蔽设计_丁君鋆
234 科技与企业科技X射线探伤机房的屏蔽设计【摘要】X射线探伤是现代常规无损检测方法之一。
只有进行有效的防护才能保证职业操作人员和公众的安全。
本文主要介绍了如何计算X射线探伤室的防护墙和防护门的厚度。
【关键词】X射线探伤；防护；厚度前言射线探伤是现代常规无损检测方法之一，工业生产上应用十分广泛，它既用于金属检查，也用于非金属检查。
对金属内部可能产生的缺陷，如气孔、针孔、未焊透等，都可以用射线检查。
主要应用的行业有特种设备、船舶、管件制造业等。
射线探伤的基本原理为：当强度均匀的射线束透照射物体时，如果物体局部区域存在缺陷或结构存在差异，它将改变物体对射线的衰减，使得不同部位透射射线强度不同，这样，采用一定的检测器（例如，射线照相中采用胶片）检测透射射线强度，就可以判断物体内部的缺陷和物质分布等。
工业射线探伤常用的方法是X射线探伤和γ射线探伤，本文主要讨论X射线探伤机房的屏蔽及优化。
X射线探伤机的X射线管阴极钨丝加热产生电子流，发射的电子经球管内两极高压电场加速后，高速轰击阳极靶，发生轫致辐射效应，产生X射线，利用X射线进行工业无损探伤。
若对X射线探伤机工作时发出的X射线没有防护措施或者防护不当，则会对周围环境造成电离辐射污染。
为了保证职业操作人员和公众的安全，需要对探伤机房的进行有效屏蔽。
1.辐射源项某公司拟使用的一台X射线装置，该装置型号为XXQ－3005，该X 射线装置的最大管电压为300kV，最大管电流为5mA，常用管电压为250kV ，常用管电流为5mA，该台X射线装置年曝光出束总时间约为500小时。
X射线装置拟在探伤机房内中央使用，曝光时出束的主射方向为向下。
2.机房设计2.1参考标准《电离辐射防护与辐射源安全基本标准》(GB 18871-2002)职业照射：1)由审管部门决定的连续5年的年平均有效剂量(但不可作任何追溯性平均)，20mSv；2)任何一年中的有效剂量50mSv；公众照射：实践使公众中有关关键人群组的成员所受到的平均剂量估计值不应超过下述限值：1)年有效剂量1mSv；2)特殊情况下，如果5个连续年的年平均剂量不超过1mSv ，则某一单一年份的有效剂量可提高到5mSv。
X射线探伤室辐射屏蔽方法、γ射线移动式探伤控制区距离估算、应急预案部分资料
附 录 A （资料性附录）X 射线探伤室的辐射屏蔽方法A.1 探伤室屏蔽要求A.1.1 探伤室辐射屏蔽的剂量参考控制水平A.1.1.1 探伤室墙和入口门外周围剂量当量率（以下简称剂量率）和每周周围剂量当量（以下简称周剂量）应满足下列要求：a) 周剂量参考控制水平（c H ）和导出剂量率参考控制水平（d c,•H ）： 1) 关注点的周剂量参考控制水平cH 如下：对职业工作人员工作区域：c H ≤100μSv/周； 对公众区域：c H ≤5μSv/周。
2) 相应c H 的导出剂量率参考控制水平d c,•H 按式（A.1）计算：)T U t /(H H ⋅⋅=•c d c,................................. (A.1) 式中：d c,•H ——导出剂量率参考控制水平，单位为微希沃特每小时（μSv/h ）；c H ——周剂量参考控制水平，单位为微希沃特每周（μSv/周）；t ——探伤机周照射时间，单位为小时每周（h/周），按式(A.2)计算；U ——探伤机向关注点方向照射的使用因子；T ——人员在相应关注点驻留的居留因子，不同场所与环境条件下的居留因子见表A.1。
IWt ⋅=60 ...................................... (A.2) 式中：W ——X 射线探伤的周工作负荷（平均每周X 射线探伤照射的累积“mA •min ”值），mA •min/周；60——小时与分钟的换算系数，单位为分每小时（min/h ）；I ——X 射线探伤机在最高管电压下的常用最大管电流，单位为毫安（mA ）。
表A.1 不同场所与环境条件下的居留因子b) 关注点最高剂量率参考控制水平max c,•H ：max c,•H ＝2.5μSv/hc) 关注点剂量率参考控制水平c •H ：c •H 为上述a ）中的d c,•H 和b)中的x H ma c,•二者的较小值。

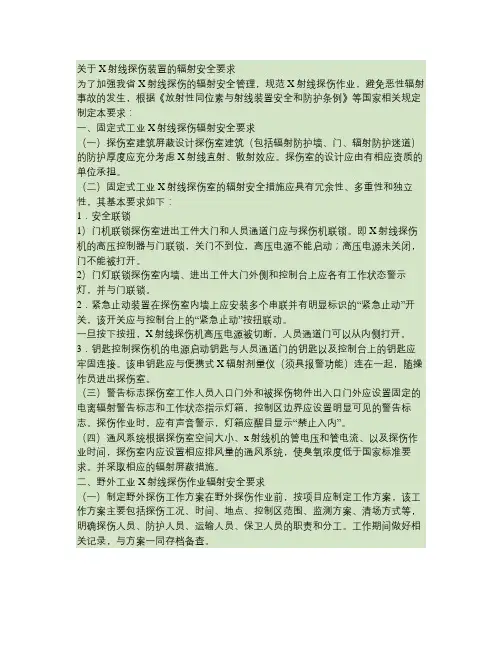

关于X射线探伤装置的辐射安全要求.
关于X射线探伤装置的辐射安全要求为了加强我省X射线探伤的辐射安全管理，规范X射线探伤作业，避免恶性辐射事故的发生，根据《放射性同位素与射线装置安全和防护条例》等国家相关规定制定本要求：一、固定式工业X射线探伤辐射安全要求（一）探伤室建筑屏蔽设计探伤室建筑（包括辐射防护墙、门、辐射防护迷道）的防护厚度应充分考虑X射线直射、散射效应。
探伤室的设计应由有相应资质的单位承担。
（二）固定式工业X射线探伤室的辐射安全措施应具有冗余性、多重性和独立性，其基本要求如下：1．安全联锁1）门机联锁探伤室进出工件大门和人员通道门应与探伤机联锁。
即X射线探伤机的高压控制器与门联锁，关门不到位，高压电源不能启动；高压电源未关闭，门不能被打开。
2）门灯联锁探伤室内墙、进出工件大门外侧和控制台上应各有工作状态警示灯，并与门联锁。
2．紧急止动装置在探伤室内墙上应安装多个串联并有明显标识的“紧急止动”开关，该开关应与控制台上的“紧急止动”按扭联动。
一旦按下按扭，X射线探伤机高压电源被切断，人员通道门可以从内侧打开。
3．钥匙控制探伤机的电源启动钥匙与人员通道门的钥匙以及控制台上的钥匙应牢固连接。
该串钥匙应与便携式X辐射剂量仪（须具报警功能）连在一起，随操作员进出探伤室。
（三）警告标志探伤室工作人员入口门外和被探伤物件出入口门外应设置固定的电离辐射警告标志和工作状态指示灯箱，控制区边界应设置明显可见的警告标志。
探伤作业时，应有声音警示，灯箱应醒目显示“禁止入内”。
（四）通风系统根据探伤室空间大小、x射线机的管电压和管电流、以及探伤作业时间，探伤室内应设置相应排风量的通风系统，使臭氧浓度低于国家标准要求。
并采取相应的辐射屏蔽措施。
二、野外工业X射线探伤作业辐射安全要求（一）制定野外探伤工作方案在野外探伤作业前，按项目应制定工作方案，该工作方案主要包括探伤工况、时间、地点、控制区范围、监测方案、清场方式等，明确探伤人员、防护人员、运输人员、保卫人员的职责和分工。
屏蔽计算资料
屏蔽计算资料屏蔽计算资料: 一、X射线探伤机房4.4屏蔽设计的核实与评价4.4.1评价方法4.4.1.1屏蔽评价原则（1）根据国家标准规定，对源的设计、建造和运行中留有足够的安全裕量，以确保可靠的正常运行。
（2）在对四周墙体、天花板的屏蔽厚度计算时，对泄漏X射线的能量，按原初辐射能量计算；对散射X射线，四周墙体（包括防护门）按有用线束90°散射计算，对天花板取90°散射X射线计算。
（3）同一屏蔽体按泄漏辐射和散射辐射分别计算屏蔽厚度，若两者的厚度相差不到一个1/10值衰减层厚度时，则在其中较厚的一个厚度上再加一个半值层厚度。
4.4.1.2辐射屏蔽的计算方法（1）原初X射线屏蔽计算（主防护体的屏蔽厚度计算）按下式计算最大允许透射量B pp 2B=H×dW×T×U（1）式中：B p——屏蔽墙最大允许透射量，mSv·m*m·mA-1·min-1;H——周剂量约束值，mSv·wk-1;d——焦点至计算点的距离，m；W——周工作负荷，mA·min·wk-1；U——使用因子；T——居留因子。
计算出B p后，取负对数（-logB p），得出相应1/10值(TVT)层厚度个数N TVT，查相应能量的X射线在混凝土和铅的1/10值层厚度，可计算原初X射线屏蔽厚度。
《放射物理与防护》（2）散射X射线屏蔽计算（副防护体屏蔽厚度计算）散射X 射线的透射量B s 按下式计算：B s =H ·(d 1d 2)2/(αWAT) （2）式中 ：B s ——屏蔽墙最大允许透射量，mSv ·mA -1·min -1; H ——周剂量约束值，mSv ·wk -1;d 1——电子靶到散射表面的最近距离，m ； d 2——散射点至计算点的距离，m ；α——反散射因子， 90°散射角可取0.07%； A ——散射表面面积，m 2;W 、T 、H 的含义与公式（1）相同。
工业X射线探伤机房辐射防护设计建设方案
工业X射线探伤机房辐射防护设计建设方案范本1：正文:一、引言工业X射线探伤技术被广泛应用于工业领域，但其中的辐射防护问题也日益重要。
为了确保人员和环境的安全，本文档旨在提供一个工业X射线探伤机房辐射防护设计建设方案。
二、环境调查分析2.1 当地气象因素分析：考虑降雨量、湿度、温度等因素对机房辐射防护的影响。
2.2 周围建筑物分析：检查周围建筑物是否会对机房辐射产生阻挡或遮挡，导致辐射泄露。
2.3 人员通行分析：考虑人员进出机房对辐射防护措施的影响。
三、辐射防护设计3.1 墙体和天花板设计：选用具有辐射防护性能的建筑材料，确保辐射泄露最小化。
3.2 地板设计：选择适当的防护材料，以防止地下辐射泄露。
3.3 防护门设计：采用防护门，确保人员进出机房时的辐射泄露控制在合理范围内。
3.4 照明设计：选择防护性能优良的照明设备，以满足机房照明需求并避免额外的辐射污染。
3.5 空调设计：确保机房内部温度和湿度稳定，并防止空调系统本身对辐射的扩散。
四、辐射监测与控制4.1 辐射监测设备：选用高精度的辐射监测设备，实时监测机房内外的辐射情况。
4.2 辐射控制指标：根据国家标准和工业要求，制定辐射控制指标，对机房内外辐射进行控制。
4.3 辐射事故应急措施：制定辐射事故应急预案，确保在发生事故时及时处理并减小事故对人员和环境的损害。
五、人员培训与评估5.1 辐射防护培训计划：制定辐射防护培训计划，对工作人员进行系统的防护知识培训。
5.2 人员评估与资质要求：制定人员评估机制，确保工作人员具备相应的资质和技能。
六、附件本文档涉及的附件详见附件部分。
七、法律名词及注释7.1 辐射防护法：规定辐射防护的相关法律法规。
7.2 辐射防护标准：辐射防护标准及相关解释。
7.3 辐射防护术语：解释辐射防护中常用的术语及其含义。
---范本2：正文：一、前言工业X射线探伤技术在工业领域具有重要应用，但同时也带来辐射防护问题的关注。
本文档旨在提供一份详细的工业X射线探伤机房辐射防护设计建设方案，以确保人员和环境的安全。
屏蔽计算资料
屏蔽计算资料: 一、X射线探伤机房4.4屏蔽设计的核实与评价4.4.1评价方法4.4.1.1屏蔽评价原则（1）根据国家标准规定，对源的设计、建造和运行中留有足够的安全裕量，以确保可靠的正常运行。
（2）在对四周墙体、天花板的屏蔽厚度计算时，对泄漏X射线的能量，按原初辐射能量计算；对散射X射线，四周墙体（包括防护门）按有用线束90°散射计算，对天花板取90°散射X射线计算。
（3）同一屏蔽体按泄漏辐射和散射辐射分别计算屏蔽厚度，若两者的厚度相差不到一个1/10值衰减层厚度时，则在其中较厚的一个厚度上再加一个半值层厚度。
4.4.1.2辐射屏蔽的计算方法（1）原初X射线屏蔽计算（主防护体的屏蔽厚度计算）按下式计算最大允许透射量B pp 2B=H×dW×T×U（1）式中：B p——屏蔽墙最大允许透射量，mSv·m*m·mA-1·min-1;H——周剂量约束值，mSv·wk-1;d——焦点至计算点的距离，m；W——周工作负荷，mA·min·wk-1；U——使用因子；T——居留因子。
计算出B p后，取负对数（-logB p），得出相应1/10值(TVT)层厚度个数N TVT，查相应能量的X射线在混凝土和铅的1/10值层厚度，可计算原初X射线屏蔽厚度。
《放射物理与防护》（2）散射X射线屏蔽计算（副防护体屏蔽厚度计算）散射X 射线的透射量B s 按下式计算： B s =H ·(d 1d 2)2/(αWAT) （2）式中 ：B s ——屏蔽墙最大允许透射量，mSv ·mA -1·min -1; H ——周剂量约束值，mSv ·wk -1;d 1——电子靶到散射表面的最近距离，m ； d 2——散射点至计算点的距离，m ； α——反散射因子， 90°散射角可取0.07%； A ——散射表面面积，m 2;W 、T 、H 的含义与公式（1）相同。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
X 射线探伤室的屏蔽设计一、 MG325 型和 MG452 型 X 射线探机的主要技术参数 技术参数名称 市电电源 交流 AC 、（ V ） 频率，（ Hz ） 电源容量，（ kw ） X 射线管 管电压，（ kv ） 管电压复性，（ % ） 高压温度漂移，（ ppm/ ℃） 高压纹波，（ v ） 管电流，（ mA ） 精确度，（ % ） X 射线束 阳极钨靶焦点，（ mm ¡ mm ） 0.8 （大焦点， 1 ） 辐射角（度¡ ） X 射线输出量（ R ¡ Am -1 ¡ man -1 ¡ m 2 ） 漏射线，距焦点 1m 处空气比 释动能率（ Gy/h ） 二、 X 射线探伤室主要尺寸 名称 MG325 MG452 工作房间（ mm ¡ mm ¡ 8100 ¡ 6600 ¡ 6000 12000 ¡ 6600 ¡ 6000 mm ） 工件房门（ mm ¡ mm ¡ 2100 （ W ） 2400 （ H ） ¡ 2100 （ W ） 2400 （ H ） ¡ mm ） 迷宫门（ mm ¡ mm ¡ mm ） （ W ） 2000 （ H ） （ W ） 2000 （ H ） 808 ¡ 808 ¡ 迷 路（ mm ¡ mm ） 2155 （ L ） 808 （ W ） ¡ 2155 （ L ） 808 （ W ） ¡ 通排风孔道 观察窗 水、暖管和电缆过墙沟 40 2.67 4.6898 ¡ 10 -3 Gy/h （ 0.5372R/h ） 0.8 （大焦点， 1 ） 40 3.29 4.6898 ¡ 10 -3 Gy/h （ 0.5372R/h ） ¡ 15~320 ，可调 0.01 80 40 0~22.5 ，可调 0.2 ¡ 20~`450 ，可调 0.01 80 40 0~15 ，可调 0.2 220 50/60 10 220 50/60 10 MG325 型 M452 型管电流温度漂移，（ ppm/ ℃） （按要求可达到 30 ） （按要求可达到 30 ） 50 50三、 X 射线屏蔽厚度计算 1 、计算公式式中： B xt ¡ d ¡ d 0 ¡X 射线透射率， Sv ¡mA -1 ¡min -1 ；X 射线焦点至防护墙的距离， m ， d=3m ； X 射线焦点至 1m 处的距离， m ， d 0 =1m ；U ¡ 使用因子（无量纲）， u=1 ； T ¡ 居留居因子（无量纲）， T=1 ； H mt ¡ 周剂量限值， mSv/w ，职业照射 1mSv/w ， 对居民 0.1mSv/w ； Q ¡ 周工作负荷， mA ¡ MG452 ： 36000mA ¡ 其中 Q=I ¡ D ¡ t min ， MG325 ： 54000mA ¡ minmin ；D ¡ 每周工作日数， d ，（ 5 日）； t ¡ 每日工作时间， min ，（ 480 分钟）； I ¡ X 射线管电流， mA 。
X 射线透射率 B xt ¡ 与屏蔽厚度 Δ 的关系函数 B xt =f （Δ）之值，可由实 测的 X 射线透射率曲线查出。
2 、 X 射线探伤室混凝屏蔽土墙厚度计算结果 项目名称 X 射线管电压，（ kv ） 周工作负荷 Q ，（ mA ¡ min ） X 射线透穿率 B xt ， Sv ¡ mA （ -1 ¡ min -1 ） 混凝土屏蔽层厚度，（ mm ） 2 倍安全系数的屏蔽厚度， mm ） （ MG325 320 54000 1.667 ¡ 540 572 10 -7 MG452 450 36000 2.50 ¡ 580 620 10 -7上表的计算结果是根据 X 射线透射率，得出混凝土密度为 2.35g/cm 3 时， 其混凝土屏蔽墙的厚度如下： MG325 型的 320kvX 射线机探伤室混凝土墙厚为： 572mm 。
MG452 型的 450kvX 射线机探伤室混凝土墙厚为： 620mm 。
3 、 X 射线探伤室防护门铅屏蔽层厚度的计算结果 项目名称 MG325 X 射线管电压 V ，（ kv ） 320 周工作负荷 Q ，（ mA ¡ min ） 54000 X 射线透射率 B xt ，（ Sv ¡ Ma 1.667 ¡ 10 -7 -1 ¡ min -1 ） 防护门铅（ Pb ）屏蔽厚度 Δ，（ mm ） 24.5 2 倍安全系数的铅屏蔽厚度 Δ + Δ 1/2 ， 26.5 （ mm ） 4 、 X 射线探伤 Z 型迷路防护门铅屏蔽厚度的计算结果 （ 1 ） Z 型迷路有效长度 L eff ： MG452 450 36000 2.50 ¡ 10 -738.5 41.7（ 2 ） Z 型迷外入口减弱倍数 K 2 ：式中： K Z ¡ 外入口减弱倍数，（无量纲）； D 0 ¡ X 射线机输出额，（ Sv ¡ m 2 /h ）；d ¡X 射线照射工件至 X 射线焦点距离，（ m ）， d=0.7m ；T ¡ 居留因子，（无量纲）； t ¡ 每周工作小时数，（ h ）， t=40 小时； F ¡ 20 ¡ X 射线照射野，（ cm 2 ）， F=400 ； 20 ¡ X 射线探伤摄影面积，（ cm 2 ）；d s ¡ X 射线照射点至 Z 型迷路内入口处距离，（ m 2 ）， d s =4m ； L eff ¡ Z 型迷路有效长度，（ m ）， L eff =2.04m ； H mt ¡ 周剂量限值，（ Sv/h ）， H mt =1mSv/w 。
（ 3 ） Z 型迷路外入口的铅门屏蔽层厚度5 、 X 射线探伤室屋顶混凝土屏蔽层厚度 假定 X 射线机探伤对直接对屋顶照射，只有漏射线和散射线对屋顶照射。
（ 1 ）漏射线辐射屏蔽 由于 M325 型和 MG452 型 X 射线探伤机的说明书未给出其漏射辐射的空气吸 收剂量，根据现有资料给出虚拟值为 46.9 ¡ 10 -3 Gy/h 。
减弱倍数为：辐射剂量减弱 K 倍所需的 1/10 减弱厚度的数目为：式中： n ¡ 混凝土 1/10 减弱层厚度的数目； t ¡ 每周工作时数， t=5 ¡ 8=40h/w ；d ¡ 探伤时 X 射线机至屋顶的距离，（ m ）； H mt ¡ 周剂量当量限值，（ mSv/h ）， 1mSv/h 。
漏射线混凝土防护层厚度：Δ =n × 1/10 项目名称 混凝土 1/10 减弱厚度数目 混凝土 1/10 减弱层厚度（ mm ） 漏射线混凝土防护层厚度（ mm ） （ 2 ）散射线辐射屏蔽 MG325 ： 350kv 1.319 106.5 104.5 MG452 ： 450kv 1.319 113 149.1式中： B s ¡ 散射线穿过屏蔽层后的透射量，（ Sv ¡ H mt ¡ 周剂量当量限值，（ mSv/w ）， 1mSv/w ； F ¡ 散射面积， F= （ d se ¡ tan20 ¡ ） =60 ¡mA -1 ¡min -1 ）；0.3697=476.91cm 2 ；S ¡ 散射面积为 400cm 2 时，离散射体 1m 处的散射线产生的辐射剂量与 X 射线主射束辐射剂量之比，（无量纲）； ¡ X 射线管焦点至散射体的距离，（ m ），探伤时d se =0.7m ； ¡ 散射体的散射点至屏蔽层的距离，（ m ），至屋顶 d se =3m ； 400 ¡ 测量 S 时的散射面，（ cm 2 ）。
GM325 型 320kv ：GM452 型 450kv ：散射线混凝土屏蔽层厚度 项目名称 散射线透射量 B s ， 10 -3 rem ¡ mA （ -1 ¡ min ） 混凝土屏蔽层厚度，（ mm ） （ 3 ）散射辐射和漏射辐射混合屏蔽 根据散射辐射和漏射辐射叠加时，其屏蔽厚度的取值原则，由泄漏辐射屏蔽厚度 与散射辐射屏蔽厚度之差决定之。
其差值 Δ L=L S -L L 。
项目名称 散射线屏蔽厚度 L S ， （ mm ） 漏射线屏蔽厚度 L L ， （ mm ） 差值 Δ L=L S -L L ， （ mm ） 3 倍半减弱层 Δ 1/2 ， （ mm ） MG325 （ 320kv ） 285 140.5 144.5 96.0 MG452 （ 450kv ） 335 149.1 185.9 103.5 MG325 3.605 285 MG452 5.419 335探伤屋顶混凝屏蔽层厚度： 项目名称 混凝土屏蔽层厚度（ L=L S ，∵Δ L ＞ 3 Δ 1/2 ），（ mm ） 考虑 2 倍安全系数的混凝土屏蔽层厚度 L 1 + （ Δ 1/2 ），（ mm ） 四、 X 射线探伤主要设计参数： 项目名称 混凝土屏蔽墙，（ mm ） 混凝土屏蔽屋顶，（ mm ） 工件门铅屏蔽层，（ mm ） 迷宫门铅屏蔽层，（ mm ） 五、 X 射线探伤室的通风 X 射线照空气，可使空气内产生臭氧和氮氧化物，而臭氧空气中浓度限值为 0.1ppm ，氮氧化物空气中浓度限值为 5ppm 。
探伤室的容积 MG325 型（ 320kV ）为 201.52m 3 、 MG452 型（ 450kV ）为 316.11m 3 ，为了有效排除有害的气体即臭气和氮化物，建议探伤室的排速率选 取 3m 3 min -1 ~6m 3 min -1 为宜。
MG325 （ 320kv ） 572 316 26.5 4.1 MG452 （ 450kv ） 620 369.5 41.7 4.1 MG325 （ 320kv ） 285 316 MG452 （ 450kv ） 335 369.5。
