隔离开关和断路器操作顺序 (图文) 民熔

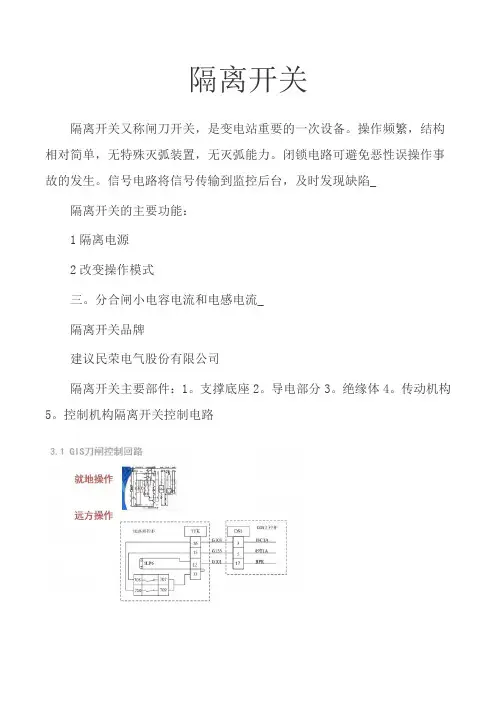

隔离开关控制回路原理(图文)民熔
隔离开关隔离开关又称闸刀开关，是变电站重要的一次设备。
操作频繁，结构相对简单，无特殊灭弧装置，无灭弧能力。
闭锁电路可避免恶性误操作事故的发生。
信号电路将信号传输到监控后台，及时发现缺陷_ 隔离开关的主要功能：1隔离电源2改变操作模式三。
分合闸小电容电流和电感电流_隔离开关品牌建议民荣电气股份有限公司隔离开关主要部件：1。
支撑底座2。
导电部分3。
绝缘体4。
传动机构5。
控制机构隔离开关控制电路在道岔机械联锁和电气闭锁的“五防”中，与隔离开关有关的误操作有三种：隔离开关的一般闭锁逻辑为：带负荷合闸、带电合闸、带接地开关合闸1对于双母线连接，只有当母联断路器及其两侧隔离开关闭合时，母线才可反转；2除倒母线外，断路器间隔内的隔离开关应在断路器分闸后分闸和合闸；三。
合上隔离开关时，应将隔离开关两侧的接地开关分开，拆除接地线，包括断路器、主变压器、接地变压器、站用变压器、电缆等连接的接地开关和接地线；4旁路断路器间隔的旁路隔离开关必须与旁路断路器分开，只有当旁路母线接地开关分离时才能闭合；5非旁路断路器间隔的旁路隔离开关必须在旁路断路器处分开，旁路母线上的所有接地开关分开，间隔线路侧的接地开关（主变每侧的接地开关）分开时可以闭合。
目前使用的技术措施和装置包括：1变电站自动化系统五防子系统；2微机防误闭锁装置；三。
电气锁闭；4电磁锁定；5机械联锁；6机械程序锁定。
目前用于隔离开关操作的技术措施和装置有：1；2微机防误闭锁装置；电气锁定3；4电磁锁定；5机械联锁；6机械程序锁定。
隔离开关基础知识 (图文)民熔
隔离开关隔离开关主要用于隔离电路。
分段状态下有明显的断口，导电系统在合闸状态下能通过正常工作电流和故障短路电流。
隔离开关无灭弧装置，既能切断负载电流，又能切断短路电流。
但是，隔离开关必须是动态和稳定的。
隔离开关的主要功能如下：（1）设备检修时，用隔离开关将带电部分和非带电部分隔离，造成明显的断开点。
逆向维修设备的力系是隔离的，以确保人员和设备的安全。
（2）隔离开关与断路器配合切换操作，改变操作方式。
（3）用于切断小电流回路和旁路（回路）电流。
（4）隔离开关用于闭合500kV小电流回路的旁路（回路）电流。
但必须在计算满足隔离开关条件和有关调度规定后才能进行。
隔离开关牌子推荐民熔电气1.1结构形式1.1.1隔离开关的分类M0级隔离开关：机械寿命1000个工作循环，适用于输配电系统，满足一般要求。
M1级隔离开关：具有3000-5000个操作循环，以延长隔离开关的机械寿命。
主要用于隔离开关与同级断路器联动操作的场合。
M2级隔离开关：机械寿命10000个操作循环，主要用于隔离开关与同级断路器联动操作的场合。
隔离开关分类见表1.1表1.1隔离开关分类户内隔离开关:通常是35kV及以下的电压等级,GN系列为主要代表。
如图1.1所示。
图1.1户内隔离开关结构(GN2-10)户外型隔离开关是以35kV及以上电压等级，三相可实现单极独立安装,单相或三相同步操作形式。
按其绝缘支柱的不同可分为单柱式、双柱式和三柱式。
如图1 .2所示。
图1.2户外隔离开关结构1.1.2隔离开关的结构隔离开关都是有开端元件、支持绝缘件、传动元件、基座及操作机构五个基本部分组成，其方框图如图1.3所示，示意图如图1.4。
图1.3隔离开关组成方框图。
隔离开关知识总结 (图文) 民熔
隔离开关1定义：在分闸位置，触头之间有绝缘距离和明显的断开痕迹，在闭合位置能承受正常负荷回路条件下的电流和非正常条件下（如短路）在规定时间内的电流。
注：当回路电流“很小”时，或当隔离开关每极的两个端子之间的电压在合分前后没有明显变化时，隔离开关具有闭合和断开电路的能力。
（GB/T 2900 20-2004）2。
分类：根据电压等级：低压隔离开关和高压隔离开关按操作循环次数分为M0级隔离开关、M1级隔离开关和M2级隔离开关：单列隔离开关，双柱隔离开关和三柱隔离开关根据安装位置：室内隔离开关和室外隔离开关。
三。
部件a：导电部分：由静触头和动触头组成。
所述静触头由两个铜片绕其旋转时所述的静触头片组成；所述静触头片可绕其旋转。
4两块铜板之间有一个夹紧弹簧，用来调节动、静触头之间的接触压力。
同时，当两块铜板在同一方向交叉电流时，会产生相互吸引的电动势，从而增加接触压力，提高运行可靠性。
触头杆两端装有镀锌钢板，称为磁锁，保证了磁锁在流过短路故障电流时，磁化后的相互吸引，增强了触头的接触压力，提高了隔离开关的动、热稳定性。
b：绝缘部分：两套支撑动、静触头的瓷瓶，以及瓷绝缘棒形绝缘子。
它的作用是将运动触点与传动部分隔离。
c：传动部分：主轴、曲柄臂、杆式绝缘子等。
d：底座：由钢架组成。
支撑动静触头的瓷瓶和传动轴固定在底座上。
底座用于接地。
4本型号及说明书中所述的高压隔离开关一般是指额定电压1kv及以上的高压隔离开关。
本机组使用的隔离开关一般为gw13和gn19系列。
常用的室内隔离开关有gn19-12/400、gn19-35/630、gn19-40.5/630、gn19-10/400、gn19-20/400、gn19-10/630、gn19-20/630；室外常用的隔离开关有gw13-72.5/630、gw13-72.5/1250、gw13-126/630、gw12-126/1250各技术参数的含义：第一：G为隔离开关；第二为设备安装地点；第三为设计序号，19系列、13系列；第四为工作电压等级，以kV为单位；第五为额定电流，以a为单位。

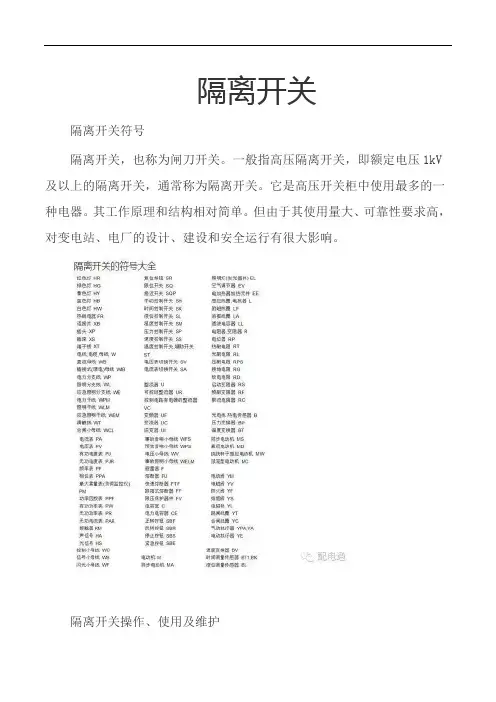

隔离开关符号,操作,使用及维护 ( 图文) 民熔
隔离开关隔离开关符号隔离开关，也称为闸刀开关。
一般指高压隔离开关，即额定电压1kV 及以上的隔离开关，通常称为隔离开关。
它是高压开关柜中使用最多的一种电器。
其工作原理和结构相对简单。
但由于其使用量大、可靠性要求高，对变电站、电厂的设计、建设和安全运行有很大影响。
隔离开关操作、使用及维护(1）隔离开关操作的一般规定：（1）机务段隔离开关操作人员、监护人在河西运输段接受培训，考核合格。
只有在河西运输科颁发安全证书后，他们才能从事这项工作。
（2）从事隔离开关操作的人员每年按要求进行考核，安全等级不低于3级。
（3）分、合隔离开关时，必须有两人在场，实行一人操作、一人监护制度。
（4）对有权在机务段操作的隔离开关，在向供电调度申请投切指令前，由车辆段负责人与段负责人办理转换手续。
（2）手动隔离开关操作程序：（1）操作隔离开关前，操作人员必须穿绝缘靴、手套，用绝缘棒站在绝缘板上操作。
使用前检查绝缘靴和手套是否有裂缝和漏气。
（2）操作前，必须确认隔离开关和旋转装置的状态正常。
接地线完好，接触网正常后，方可按规定操作。
（3）作业时，作业人员身体各部位不得与道具及周围物体或人员接触。
操作准确、迅速，开关一次到位，操作过程中不得停车、撞击。
（4）停电前，应检查分段绝缘器内所有电力机车受电弓是否降下。
否则，应通知司机在作业前降下车辆。
（5）操作结束后，应确认隔离开关已正确转到规定位置，方可锁闭，并将钥匙交给车站值班员保管。
（6）操作中使用的绝缘手套、绝缘靴、绝缘棒和绝缘板应存放在凉爽、干燥、无尘的容器中。
河西运输科负责每6个月进行一次性能试验。
每次使用前应进行短暂的漏气测试，以保持良好的绝缘性能。
（7）雷雨天气禁止操作隔离开关。
严禁带负荷操作隔离开关。
（3）带接地开关的隔离开关应严格按照下列要求操作：（1）开关断开时，应先断开总开关，再合上接地开关。
（2）合闸时，先断开接地开关，再合上总开关。
接地开关闭合时严禁合总开关。
隔离开关正确操作顺序及注意事项 (图文) 民熔
隔离开关它主要是一种无需关断电源的断弧开关和隔离开关。
隔离开关在分闸位置时，触头间的绝缘距离符合规定要求，并有明显的分断痕迹；在合闸位置时，能在规定的时间内承受正常回路条件下的电流和非正常情况下（如短路）的电流。
一般用作高压隔离开关，即额定电压1kV以上的隔离开关，其工作原理和结构比较简单。
但由于其使用量大、可靠性要求高，对变电站、电厂的设计、建设和安全运行有很大影响。
隔离开关的主要特点是没有灭弧能力，只能在没有负载电流的情况下开闭电路。
隔离开关操作的关键是防止开关带负荷合闸和接地合闸。
正确的操作顺序是：送电操作顺序，检查断路器是否处于分闸位置，先合母（电）侧闸刀开关，再合线路（负荷）侧闸刀开关，最后合上断路器。
断电操作顺序：先打开断路器，检查断路器是否处于分闸位置，再打开线路（负荷）侧闸刀开关，最后打开母线（电源）侧闸刀开关。
该开关也可用于反向母线运行（等电位运行）。
1隔离开关只能在空载或负载在隔离开关允许范围内操作。
也就是说，当隔离开关工作时，断路器必须处于断开状态。
2先拔出定位销，开关动作要果断、迅速。
操作结束时不要用力过大。
操作完成后，必须用定位销锁紧，目测动触头位置是否符合要求。
三。
隔离开关带负荷误操作时，应冷静，避免反方向误操作。
高压隔离开关使所检修的设备与电源有明显的断开点，以保证检修人员的安全，隔离开关没有专1 ]的灭弧装置不能切断负荷电流和短路电流，所以必须在电路在断路器断开电路的情况下才可以操作隔离开关。
1.操作前应确保断路器在相应分、合闸位置，以防带负荷拉合隔离开关。
2.操作中，如发现绝缘子严重破损、隔离开关传动杆严重损坏等严重缺陷时，不得进行操作。
3.如隔离开关有声音，应查明原因，否则不得硬拉、硬合。
4当隔离开关、接地开关和断路器之间安装防误闭锁装置时，必须按顺序进行操作。
若霞光开关操作受阻不能操作，应查明原因，正常情况下不得随意解除锁定。
5当隔离开关和接地开关因闭锁装置故障而不能正确动作时，必须严格按照闭锁要求检查相应断路器和隔离开关的位置状态，检查无误后方可解锁投入运行；6释放锁紧装置后，应按规定的方向迅速、果断地操作。
隔离开关控制回路原理 图文 民熔
隔离开关
隔离开关又称刀闸，是变电站中重要的一次设备数量众多，且操作频繁结构相对简单、没有专门灭弧装置、无灭弧能力闭锁回路可以避免恶性误操作事故发生信号回路将信号传送至监控后台，及时发现缺陷_ 隔离开关的主要作用:
1、隔离电源
2、改变运行方式
3、分、合小电容电流和电感电流_
隔离开关的牌子
推荐民熔电气
隔离开关主要组成部分:1、支持底座2、导电部分3、绝缘子4、传动机构5、操控机构隔离开关控制回路
开关的机械联锁及电气闭锁变电设备运行的“五防”中，与隔离开关相关的误操作就有三个:带负荷拉(合)刀闸、带电合地刀和带地刀合刀闸隔离开关的通用闭锁逻辑如下:
1.对于双母线类接线，只有母联断路器及其两侧隔离开关合上时才允许倒母线;
2.除倒母线外，断路器间隔内的隔离开关应在断路器分闸后才能分合闸;
3.合隔离开关时，隔离开关两侧接地开关应分开、接地线应拆除，包括经断路器、主变、接地变、站用变、电缆等连接的接地开关及接电线;
4.旁路断路器间隔的旁路隔离开关，必须旁路断路器分开，旁路母线接地开关分开的状态下才能合闸;
5.非旁路断路器间隔的旁路隔离开关，必须在旁路断路器分开，旁路母线上所有接地开关分开、所在间隔线路侧接地开关(主变各侧接地开关)在分开的状态下才能合闸。
目前使用的技术措施及装置包括:
1.变电站自动化系统五防子系统;
2.微机防误闭锁装置;
3.电气闭锁;
4.电磁闭锁;
5.机械联锁;
6.机械程序锁。
隔离开关的操作目前使用的技术措施及装置包括:1.变电站自动化系统五防子系统;
2.微机防误闭锁装置;
3.电气闭锁;
4.电磁闭锁;
5.机械联锁;
6.机械程序锁。
35KV户外隔离开关学习手册 图文 民熔
隔离开关民熔隔离开关是一种主要用于“隔离电源、倒闸操作、用以连通和切断小电流电路”，无灭弧功能的开关器件。
由于隔离开关的使用量大，工作可靠性要求高，所以对变电所、电厂的设计、建立和安全运行的影响均较大。
民熔35KV户外隔离开关是采用陶瓷绝缘子浇筑而成，不易老化经久耐用，表面有抗氧化能力，加强零件的抗锈蚀能力，一体锁扣装置、安全可靠本文将会介绍关于民熔隔离开关的学习手册，感觉这篇文章对你有帮助的话，可以关注下小编民熔35KV户外隔离开关GW4-35/630A系列轻操作力矩免维护型户外交流高压隔离开关是用于铁路自闭、贯通供电远动系统及铁道站场供电系统的新一代户外型产品，配用CX-1型电动机构可以方便地与远动系统接口，实现遥控、遥信、遥测。
隔离开关GW4-35系列轻操作力矩型免维护户外交流高压隔离开关依据GB1985-89《交流高压隔离开关和接地开关》和电气化铁路的具体要求制造。
用于频率为50HZ、10kV供电网中，供高压线路在有电压无负载情况下进行换接，以及对被检修的高压母线、断路器等电器设备与带电的高压线路进行电气隔离之用。
也可用于分、合很小的电容电流和电感电流。
二、民熔35KV户外隔离开关使用环境条件3.1 海拔高度不超过3000m;3.2 环境温度—30℃～ 40℃;3.3 风速不大于35m／s；3.4 地震烈度不超过8度;3.5 覆冰厚度不大于lOmm;3.6 适用于无严重烟灰、易燃物质、爆炸危险化学腐蚀及剧烈振动的场所;3.7 适用Ⅲ级及以下污秽地区(如用户有特殊要求，可特殊设计;3.8 不适用于非水平安装场所。
三、民熔35KV户外隔离开关特点1. 隔离开关结构和产品耐腐蚀方面作了重大改进。
2. 隔离开关配用CS11-1手动机构，可就地操作；配用CX-1型电动机构既可电动也可手动，能进就地和远方操作，实观遥控。
3. 隔离开关操作力矩长期恒定在1.1kg· m范围内。
4. 使用环境为-40℃至 40℃在寒冬地带和高温地区。
隔离开关的操作步骤培训 图文 民熔
隔离开关隔离开关是一种主要用于“隔离电源、倒闸操作、用以连通和切断小电流电路”，无灭弧功能的开关器件。
隔离开关在分位置时，触头间有符合规定要求的绝缘距离和明显的断开标志；在合位置时，能承载正常回路条件下的电流及在规定时间内异常条件（例如短路）下的电流的开关设备。
一般用作高压隔离开关，即额定电压在1kV以上的隔离开关，它本身的工作原理及结构比较简单，但是由于使用量大，工作可靠性要求高，对变电所、电厂的设计、建立和安全运行的影响均较大。
隔离开关的主要特点是无灭弧能力，只能在没有负荷电流的情况下分、合电路。
民熔隔离开关是采用陶瓷绝缘子浇筑而成不易老化经久耐用表面抗氧化能力强加强零件的抗锈蚀能力一体锁扣装置、安全可靠民熔隔离开关主要用于变电站商城等场地本文介绍关于隔离开关操作步骤培训，接下来就给大家讲解下1、分闸后，建立可靠的绝缘间隙，将需要检修的设备或线路与电源用一个明显断开点隔开，以保证检修人员和设备的安全。
民熔隔离开关2、根据运行需要，换接线路。
3、可用来分、合线路中的小电流，如套管、母线、连接头、短电缆的充电电流，开关均压电容的电容电流，双母线换接时的环流以及电压互感器的励磁电流等。
4、根据不同结构类型的具体情况，可用来分、合一定容量变压器的空载励磁电流。
隔离开关在低压设备中主要适用于民宅、建筑等低压终端配电系统。
主要功能：不带负荷分断和接通线路。
1.用于隔离电源，将高压检修设备与带电设备断开，使其间有一明显可看见的断开点。
2.隔离开关与断路器配合，按系统运行方式的需要进行倒闸操作，以改变系统运行接线方式。
3.用以接通或断开小电流电路。
一般在断路器前后二面各安装一组隔离开关，目的均是要将断路器与电源隔离，形成明显断开点；因为原来的断路器采用的是油断路器，油断路器需要经常检修，故二侧就要有明显断开点，以利于检修；一般情况下，出线柜是从上面母线通过开关柜向下供电，在断路器前面需要一组隔离开关是要与电源隔离，但有时，断路器的后面也有来电的可能，如通过其它环路的反送，电容器等装置的反送，故断路器的后面也需要一组隔离开关。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
隔离开关和断路器
严格规定断路器和两侧隔离开关的操作顺序。
停电时，应先跳闸断路器。
断路器检查确认断开时，先拉负荷侧隔离开关，再拉电源侧隔离开关；送电时，先合上电源侧隔离开关，再合负荷侧隔离开关，然后是断路器。
有人认为，由于断路器已经断开，先操作该侧的隔离开关并不重要，不会造成带负荷合隔离开关的情况。
问题是，当断路器未检测到在合闸位置时，导致隔离开关带负荷误动，后果截然不同。
例如，停电时，在合闸位置没有检测到断路器，先拉负荷侧隔离开关造成短路，则线路发生故障。
线路的继电保护动作将使断路器跳闸并隔离故障点，使线路在不影响其他回路供电的情况下被切断。
如果先拉开电源侧的隔离开关，短路是由带负荷拉隔离开关引起的，但故障相当于母线短路，全部电源切断，导致与母线相连的所有负荷都被切断，大大扩大了故障范围，甚至导致通电停电、电网崩溃等严重后果。
同样，如果没有发现断路器处于合闸位置，电源侧的隔离开关先合上，然后负荷侧的隔离开关带负荷合上隔离开关也不会有问题。
当发生电弧短路时，线路继电保护动作跳闸，不影响其他设备的运行，如操作顺序相反，当合上电源侧隔离开关时，会引起隔离开关带负荷短路，扩大事故。
有人填写操作票时，为节省时间，不宜将隔离开关操作写成“断路器两侧隔离开关分闸”为一步，应分为两步。
例如线路停电时，断路器断开后，首先打开负荷侧隔离开关QS2，检查其是否处于分闸位置；其次，拉动电源侧隔离开关QS1，检查其是否处于断开位置。
另外，在操作步骤的安排上，应保证断路器操作时回路保护仍有操作电源，当发生上述误操作时，断路器能跳闸。
对于一些资料所列的典型操作规程，当线路停电时，断路器的操作熔断器应放在隔离开关分闸前；当线路上电时，应在隔离开关闭合后办理上断路器的操作保险，这将导致结果开关带负荷合闸时，继电保护不能动作跳闸，造成短路。
