贝雷架计算书1、计算荷载①自重（33m桁架）其中1为2I8截面、2为3I8截面、3为I8截面、4为4[10截面、5为I16截面、6为I4截面；3包括斜撑、横撑、竖杆、斜杆。
桁架自重123.5t；43根分配梁（I16_3.75m）3.24t；2条钢轨（I14_31.5m）1.04t；（21m桁架）其中1为2I8截面、2为3I8截面、3为I8截面、4为4[10截面、5为I16截面、6为I4截面；3包括斜撑、横撑、竖杆、斜杆。
桁架自重52.3t；27根分配梁（I16_2.35m）1.28t；2条钢轨（I14_19.5m）0.6t；②风荷载（由于对贝雷架本身作用很小，故忽略，具体数值见桥墩计算）③箱梁荷载以125t/12m为荷载级度做纵向加载，33米贝雷架的每根钢轨上的均布荷载为54.5kN/m；21米贝雷架的每根钢轨上的均布荷载为56.1kN/m；④施工荷载0.3t/m，由于33m长的贝雷架还不到10t重，所以计算中假定自重荷载中包括了施工荷载，不做另计。
2、计算模型（以33米贝雷架为例、21米贝雷架类似）33米贝雷架立面图33米贝雷架平面图33米贝雷架侧面图3、计算结果①33米贝雷架反力：荷载组合类型荷载组合内容应力：桁架应力：可以看到，在端部及跨中应力较大，最大的端斜杆，跨中上下弦杆87.4Mpa，端柱应力为72Mpa。
梁应力：（分配梁及轨道）可见，轨道的应力大于分配梁的应力，轨道上最大应力81.2Mpa, 分配梁上最大应力63Mpa。
位移： 桁架位移：在承压钢梁和自重下，桁架竖向挠度2.713cm 。
贝雷梁非弹性挠度 ()()cm n f m 105.02-= n 为奇数；所以，cm f m 6120*05.0==；总位移为6+2.713=8.713cm cm L 5.560033600==>。
需设置预拱度来调整梁底标高。
在承压钢梁和自重下，升温21度时，桁架纵桥向位移+1.442cm。
钢箱梁贝雷梁支架计算书
合肥市铜陵路高架工程临时支架计算书计算：复核：总工程师：浙江兴土桥梁建设有限公司二OO二年三月目录1. 概述 (1)1.1上部结构 (2)1.2下部构造 (2)2. 计算依据 (2)3. 荷载参数 (2)3.1基本荷载 (2)4.荷载组合与验算准则 (3)4.1支架荷载组合 (3)5.结构计算 (3)5.1桥面系计算 (3)5.2主梁计算 (5)5.3栏杆计算 (9)5.4承重梁计算 (9)5.5桩基础计算 (10)1. 概述合肥市铜陵路桥老桥位于合肥市铜陵路南段，横跨南淝河，结构形式为独塔双索面无背索部分斜拉桥预应力混凝土梁组合体系，桥长136米，桥面宽38米，桥跨布置为30米+66米+30米，根据铜陵路高架工程总体要求，在铜陵路老桥两侧各建设一座辅道桥，单侧辅道桥面宽19.0米，新、老桥的桥面净距为0.5米。
主桥钢箱梁安装用钢支架施工，钢支架主要设计情况为，单侧拓宽桥支架设计长度约117米，宽度19米，支架上部采用连续贝雷梁与型钢组合，下部结构采用钢管桩基础。
本支架主跨分为9m、12m两种。
支架设计控制荷载为钢箱梁重量和钢箱梁内钢筋砼重量。
支架总体布置图如图1和图2所示图1 支架立面布置图图2 支架横断面布置图1.1上部结构1.1.1 跨径：支架跨径分为9m、12m梁种，均按连续梁设计。
1.1.2 桥宽：支架桥面净宽为19m。
1.1.3主梁：支架主梁贝雷梁组拼，横桥向布置18片，详见图2和图3所示。
贝雷梁钢材为16Mn，贝雷梁销轴钢材为30CrMnSi。
1.1.4支撑架：纵向主梁之间设置支撑架；1.1.5分配梁：桥面分配梁为I22a。
1.1.6 支架高程：+13.102m。
1.2下部构造1.2.1墩顶承重梁：均采用2I40a规格。
1.2.2桩基础：采用直径630*8mm和426*8mm规格钢管桩图3 基础布置图2. 计算依据1）《钢结构设计规范》（GB50017-2003）；2）《混凝土结构设计规范》（GB50010-2002）；3）《公路桥涵设计通用规范》（JTG D60-2004）；4）《公路桥涵地基与基础设计规范》（JTG D63-2007）；5）《装配式公路钢桥多用途使用手册》（黄绍金等编著）人民交通出版社。
钢管桩支架计算书

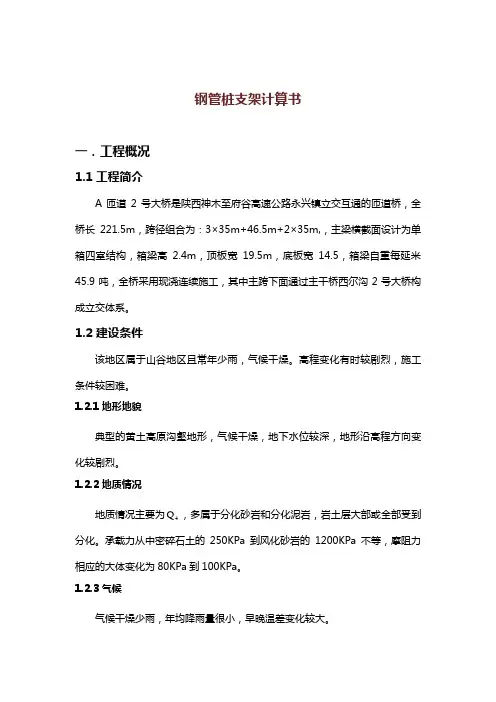

钢管桩支架计算书一．工程概况1.1 工程简介A匝道2号大桥是陕西神木至府谷高速公路永兴镇立交互通的匝道桥，全桥长221.5m，跨径组合为：3×35m+46.5m+2×35m,，主梁横截面设计为单箱四室结构，箱梁高2.4m，顶板宽19.5m，底板宽14.5，箱梁自重每延米45.9吨，全桥采用现浇连续施工，其中主跨下面通过主干桥西尔沟2号大桥构成立交体系。
