CP-1000螺杆空压机控制器操作说明(详细版)V1.0
螺杆空压机操作规程完整
螺杆式空气压缩机操作规程（正式版）二O一七年十二月螺杆式空气压缩机操作规程一、操作人员必须熟悉空压机的型号、性能、基本构造、日常维护及保养等注意事项。
二、操作人员必须经过技术培训和安全培训，经考试合格后，持证上岗，无证不得操作。
三、严格遵守《安全操作规程》、接班制度、岗位责任制。
四、穿戴好劳动保护用品。
五、启动前检查：1、检查油气分离器中润滑油的容量，油位计中油面处于上限和下限中间为宜。
2、检查供气管路是否疏通，所有螺栓，接头是否紧固。
3、检查低压配电柜上的各种仪表指示是否正确，电器接线是否完好，接地线是否符合标准。
4、试车时，应从进气口内加入适量润滑油,并用手转动数转或者点动几下,以防止启动时压缩机内失油烧毁,特别注意不要让异物掉入机体内,以免损坏压缩机。
5、启动前，应打开压缩机排气阀门，关闭手动排污阀，操作人员应处于安全位置。
6、确认油气桶无压力后，缓慢将油气阀门打开，将停机时的冷凝液排空并立即关闭。
六、操作程序：1、开车前准备工作：检查油气分离器中油位，略微打开油气分离器下方的泄油阀，以排除其内可能存在的冷凝水，确定无冷凝水后拧紧此阀，打开压缩机供气口阀门。
2、开机：合上电源开关，接通电源，观察操作面板上是否有异常显示，相序是否正确，若有异常显示应立即断电，故障处理后方可投入使用，本机有逆相保护，电机严禁反转。
3、启动：按控制面版上的“启动”（ON）键，压缩机按设定模式开始运转。
此时应观察显示面板上的各种参数是否正常，（压力不超过0.85MPa、排气温度不超过105℃），是否有异常声音，是否有漏油情况，如有必须立即停机检查。
开机时，先开主机，约1分钟后再开从机。
4、停机：按控制面版上的“停机”（OFF）键，压缩机开始泄载一段时间后，才会停车，不立即停车是正常现象。
停机时，应停从机，后停主机。
5、若空气压缩机出现特殊异常情况，可按下紧急停车按钮，如需再重新启动要在2分钟之后。
6、空压机严禁带负荷启动，否则因启动电流过大而损坏电器元件。
空压机操作说明及注意事项
螺杆压缩机操作规程及安全措施一、目的本规程用于指导操作者正确操作和使用设备。
二、适用范围本规程用于指导本公司螺杆空压机的操作和安全措施。
三、操作规程1、操作者必须在保证设备安装正确的前提下使用。
2、操作者必须熟悉螺杆压缩机操作顺序和性能，严禁超性能使用设备。
3、初次开机前准备（1）、检查电气连接是否符合当地规范。
装置必须接地，并在每相中安装保险丝以防止短路。
必须在压缩机附近安装隔离开关。
（2）、关闭出口阀，并将空气管网与该阀门连接。
关闭储气罐的冷凝水排污阀，并将其与排污收集器相连。
（3）如果装配与安装之间的时间超过3个月，在起动之前应润滑压缩机。
（4）检查油位，确保处于正常位置，并保证始终使用相同类型的油。
（5）、检查压缩机电机的旋转方向，如果旋转方向错误，请切断电源，打开隔离开关，调节两根输入电线。
（6）、起动并让压缩机运行几分钟。
检查压缩机运行是否正常。
4、一般开机前准备（1）、检查油位，确保处于正常位置。
（2）、打开手动冷凝水排污阀，确保无冷凝水。
5、开机（1）、打开空气出口阀，关闭手动冷凝水排污阀。
（2）、打开干燥机开关。
（3）、起动压缩机开关（干燥机运行3-5分钟后），检查系统有无泄漏。
（4）、在运行过程中要注意观察排气压力、排气温度和油温。
6、停机（1）、关掉干燥机开关。
（2）、关掉压缩机开关。
（3）、关闭空气出口阀门。
（4）、打开储气罐的冷凝水排污阀，排除冷凝水后关闭排污阀。
（5）、关闭后再重新启动机器时，至少要等候30秒。
四、安全措施（1）、操作员必须遵守安全操作准则，并遵守相关工作安全要求及规定。
（2）、压缩机产生的空气不视为可达到呼吸质量。
（3）、请勿把玩压缩空气，在使用压缩空气清洁设备时，务必小心并佩戴防护眼镜。
（4）、打开压缩机前必须先打开干燥机。
（5）、关闭干燥机后至少五分钟后才能重新启动干燥机。
（6）、如果压缩机暴露在低温（0℃）环境下，则可能会因油粘度过高而难以起动，这时在起动压缩机时应按下压缩机下面的黄色按钮几秒钟，其不适用于其他原因造成的压缩机难以起动。
螺杆空气压缩机使用和维修说明书
螺杆空气压缩机使用和维修说明书一、设备概述螺杆空气压缩机是一种高效、可靠的空气压缩设备，广泛应用于工业、建筑、矿山等领域。
其主要由螺杆主机、进排气控制阀、冷却系统、电气控制系统等组成。
二、操作使用1. 开机前检查：确保螺杆空气压缩机的所有部件都完好无损，油位、水垢、进排气压力等处于正常范围。
2. 开机操作：打开电源，启动螺杆空气压缩机。
注意观察控制面板上的各项参数是否正常，如有问题应立即停机检查。
3. 运行监控：在运行过程中，应定期检查油位、排气压力、冷却水温度等参数，确保设备正常运行。
4. 停机操作：先关闭进气控制阀，然后停机，最后关闭电源。
在需要长时间停机的情况下，应进行彻底清洗和保养。
三、保养与维护1. 每日保养：检查油位、冷却水温度、进排气压力等参数，清理设备表面灰尘。
2. 每周保养：检查所有螺栓和连接件是否紧固，检查油位和水位。
3. 每月保养：检查进排气控制阀是否正常工作，清理冷却器水垢。
4. 每年保养：进行全面检查，更换磨损部件，进行电气系统的维护。
四、常见故障及排除1. 油位异常：可能是油位传感器故障或油路堵塞，需要检查油位传感器和油路。
2. 排气压力异常：可能是进排气控制阀故障或负载过大，需要检查控制阀和负载情况。
3. 冷却器水温过高：可能是冷却水流量不足或冷却器堵塞，需要检查水流量和冷却器。
4. 主机异常声音：可能是轴承磨损或螺杆松动，需要更换轴承或紧固螺杆。
五、注意事项1. 在使用过程中，应保持设备周围环境清洁，避免杂物和灰尘进入设备内部。
2. 定期检查电气线路和元件，确保无破损和老化现象。
3. 在进行维修和保养时，必须先关闭电源和气源，并确保设备已经完全停机。
螺杆式空气压缩机控制器操作说明
螺杆式空气压缩机控制器操作说明书Contents Page 1按键说明——————————————————————————22界面说明——————————————————————————33操作说明——————————————————————————74保养部件提示————————————————————————85故障报警和处理———————————————————————9附1基本参数说明表———————————————————————10附2电气原理图—————————————————————————121、按键说明2、界面说明1)开机和主页面检查紧急停止按钮，使其处于打开状态。
控制器通电后，文本显示器液晶背光亮。
控制器上电后，进入欢迎页面：当通讯成功后自动进入主页面：2)查询菜单在主页面下，按‘设置’键，进入菜单选择：键操作）i.系统状态（SYS STAT）菜单在查询菜单下，选择系统状态，进入系统状态查询：符号提示区：2006年日12:00:00按‘↓’键：符号提示区：空车时间：小时ii.维护查询（M.I.PAGE）菜单在查询菜单下，选择维护查询，进入维护参数查询：符号提示区：空滤剩余时间：1234小时按‘↓’键：油滤剩余时间：1234小时按‘↓’键：按‘↓’键：按‘↓’键：注：此页面只有在皮带传动的设备上才能显示；对于齿轮传动的则显示齿轮油使用时间iii.参数设置（PARA SET ）菜单参数设置内含“风机测试”及“加载阀测试”功能参数，此两项参数只有在正常停机状态下才会显示，并可进行调试。
运行状态或紧急停机状态下该参数不显示。
油分剩余时间：1234小时润滑油剩余时间：1234小时皮带剩余时间：1234小时3)操作指示i.密码输入说明：12、密码输入错误，页面会提示：‘密码或权限错误！’，然后重新回到密码设置。
密码输入说明：1、按页面所示校验码，输入系统密码。
2、密码分为两级：用户级密码（二级），工厂级密码（一级）。
螺杆式空气压缩机系统的操作规程及注意事项

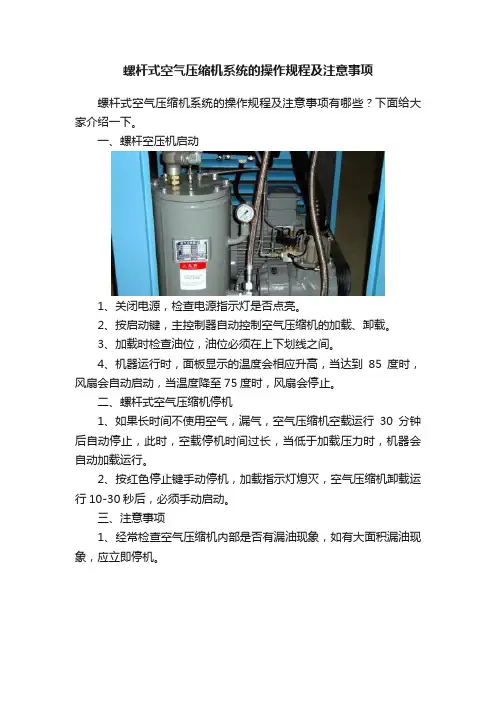

螺杆式空气压缩机系统的操作规程及注意事项
螺杆式空气压缩机系统的操作规程及注意事项有哪些？下面给大家介绍一下。
一、螺杆空压机启动
1、关闭电源，检查电源指示灯是否点亮。
2、按启动键，主控制器自动控制空气压缩机的加载、卸载。
3、加载时检查油位，油位必须在上下划线之间。
4、机器运行时，面板显示的温度会相应升高，当达到85度时，风扇会自动启动，当温度降至75度时，风扇会停止。
二、螺杆式空气压缩机停机
1、如果长时间不使用空气，漏气，空气压缩机空载运行30分钟后自动停止，此时，空载停机时间过长，当低于加载压力时，机器会自动加载运行。
2、按红色停止键手动停机，加载指示灯熄灭，空气压缩机卸载运行10-30秒后，必须手动启动。
三、注意事项
1、经常检查空气压缩机内部是否有漏油现象，如有大面积漏油现象，应立即停机。
2、每周用压缩空气清除空气过滤器和空气压缩机上方冷却器内的灰尘，确保较少的灰尘进入压缩机机头，散热效果好。
3、每周清除储气罐内的水分，避免水分过多进入用气管道。
4、新机运行500小时后，需更换油滤清器、润滑油、空气滤清器，每2500-3000小时更换一次。
螺杆空压机的基础操作使用说明
螺杆空压机的基础操作使用说明5.1 初次调试危险调试前，一定要确保无人滞留在电机或压缩机旁的危险地带。
运行螺杆压缩机时，必须关闭门和面板。
重要虽然每台艾高螺杆压缩机在出厂前进行过试验，装运之前还进行过严格检验，但仍不能保证运输中不发生损坏。
因此，在调试前，每台压缩机都应重新检查有无损坏。
此外，在刚开始运行的几小时中，应注意观察机器的运行情况。
螺杆压缩机是在出厂前完全装配好的。
可用柔性接头将机器直接与压缩空气总管连接。
若螺杆压缩机第一次与某个电源连接，应检查驱动电机的转向。
初次调试按以下步骤：1、调试前必须取下运输中用以保护机器的紧固件（如果有）；2、每次调试前，先检查储存器中的油位；3、根据不同国家当地的要求，有些压缩机送货时是未加油的，请在调试前加油至储存器最高油位标记处；4、检查控制电源变压器的安装；5、将电控箱中所有的接头重新加固后，再进行调试；6、打开螺杆压缩机、储气罐与管道之间的隔离阀；7、接通总电源后，所有的发光管和液晶显示器上的所有显示段都会点亮，进行显示测试；8压缩机在出厂时已根据不同工作压力设置好了工作压力储存在艾高控制器中，设置值可以在在菜单中查看和变更；9、可暂时打开机门，以检查转向（须戴耳罩），图5.1-2所示为直联式压缩机的转向。
重要如转向不对，应马上按紧急关闭按钮，将机器关闭。
否则压缩机可能会受到严重损坏。
可暂时打开机门，以检查转向（须戴耳罩）。
按下起动按扭I键并检查转向。
如若转向错误，立即按下紧急停止按扭并更正转向。
图5.1-1皮带传动压缩机驱动马达转向图5.1-2 直联式压缩机驱动马达转向压缩机的正常停机应使用停止按键而不是紧急停止按键。
按下停止按键后，压缩机还会继续运行10秒钟（软停机）。
5.2 常规调试危险调试前务必使所有人员离开电机和螺杆压缩机的危险区域。
调试完毕后，须检查所有安全装置是否都重新安装好，所有使用的工具是否都已取走。
只有将压缩机的所有面板都关闭后才能操作压缩机。
螺杆空压机操作规程范本（2篇）
螺杆空压机操作规程范本一、前言螺杆空压机是一种常见的空气压缩设备，在工业生产中广泛应用。
为了确保螺杆空压机的安全运行和性能稳定，制定本操作规程，明确操作步骤和注意事项，提高设备的利用率和工作效率。
二、安全操作规范1. 操作人员必须熟悉螺杆空压机的结构、原理和运行要求，并经过相关培训合格方可操作设备。
2. 在操作螺杆空压机之前，应检查设备的电源、冷却水和润滑油等是否正常，确保设备安全启动。
3. 操作人员必须穿戴符合要求的劳动保护用品，如安全帽、安全鞋等，并保持工作环境整洁。
4. 在操作过程中，禁止戴手套、擅自调整机器内部零部件和触摸带电部分。
5. 操作人员应经常检查设备的压力表、温度计等仪表，确保工作压力和温度在安全范围内。
6. 在排气管道上应设置压力表、安全阀等安全装置，以确保正常排气，防止设备超压运行。
7. 操作人员禁止将易燃、易爆和腐蚀性物质放置在空压机周围，防止发生安全事故。
8. 当设备发生异常噪音、振动、漏气等情况时，应立即停机检修，并将问题报告给相关人员。
三、操作步骤1. 启动前检查（1）检查电源是否正常，并接通电源开关。
（2）检查冷却水是否充足，并打开冷却水阀门。
（3）检查润滑油位是否正常，并加注润滑油。
2. 启动（1）按下启动按钮，等待电机正常启动。
（2）观察主机电流和压力表的变化，确保设备工作稳定。
3. 运行（1）定期检查并调整冷却水温度，确保温度在安全范围内。
（2）定期检查润滑油的油位和质量，如有问题及时更换。
（3）记录设备运行时间和运行情况，及时发现问题并及时处理。
四、设备保养1. 定期进行设备的清洁工作，包括外部清洁和内部高压水冲洗。
2. 定期清理设备的过滤器、管道和冷却器等，保证设备的正常运行。
3. 定期更换润滑油和冷却水，并定期检查设备的油路和水路是否通畅。
4. 定期检查设备的各个部件是否磨损或损坏，如有问题及时更换。
5. 定期检查设备的紧固件，确保设备的紧固度和稳定性。
CP-1000螺杆空压机控制器操作说明(详细版)V1.0
螺杆空压机控制器操作说明V1.0上海宏赛自动化电气有限公司2006-6-24目录一、基本操作面板 (2)二、按键介绍 (2)三、指示灯介绍 (3)四、按键流程介绍 (6)五．外部开关量和模拟量的输入输出特点说明 (8)六、空压机操作使用介绍 (9)6．1 开机和主页面 (9)6．2 空压机查询页面 (11)6．2．1 状态查询页面 (11)6．2．2 电机查询页面 (12)6．2．3 时间查询页面 (13)6．3 空压机系统页面 (14)6．3．1 维护页面 (15)6．3．2 控制页面 (18)6．3．3 报警页面 (21)6．4 空压机参数设置页面 (22)6．4．1 控制参数设置 (23)6．4．2.时间参数设置 (24)6．4．3 维护参数设置 (25)6．5 空压机功能页面 (26)七、空压机工作、报警和故障状态 (27)7．1 工作状态 (27)7．2 轻故障报警 (27)7．3 重故障停机 (28)八、联控功能 (29)8．1 主机联控 (29)8．1．1 简介 (29)8．1．2 操作方法 (29)8．1．3 空压机联控参数地址表 (30)8．2 自行联控 (33)8．2．1 概述 (33)8．2．2.参数说明 (34)8．2．3 操作说明 (34)8．3 中控 (35)一、基本操作面板二、按键介绍启动―― 在无故障情况下启动运行空压机并可从停机切换到运行状态。
当此键有效时，上方指示灯常亮。
停止 ――停止运行空压机，当此键有效时，上方指示灯常亮。
功能键F1―― 此键为液晶显示右方由上至下第一键，可对相应液晶显示内容进行操作。
例如对应菜单为“查询”，按下此键后会进入查询包含的下级菜单。
功能键F2 ―― 此键为液晶显示右方由上至下第二键，可对相应液晶显示内容进行操作。
例如对应菜单为“系统”，按下此键后会进入系统包含的下级菜单。
功能键F3 ―― 此键为液晶显示右方由上至下第三键，可对相应液晶显示内容进行操作。
螺杆空压机的操作规程（三篇）
螺杆空压机的操作规程螺杆空压机是一种广泛应用于工业领域的压缩设备，它通过螺杆的转动将空气压缩，并将压缩空气供应给其他设备或系统使用。
为了确保螺杆空压机的安全运行和高效性能，需要遵守一定的操作规程。
以下是螺杆空压机的操作规程，共计____字：第一章操作前的准备工作1.1 接触安全知识在操作螺杆空压机之前，必须了解螺杆空压机的基本原理、结构和安全知识。
知悉螺杆空压机的工作原理和结构，能更好地进行操作和维护。
1.2 确认气源管道和电源在启动螺杆空压机之前，必须确认气源管道和电源是否正常。
检查并确保气源管道无堵塞和泄漏，并检查电源是否正常，以避免意外事故的发生。
1.3 检查油液和冷却系统在启动螺杆空压机之前，应仔细检查油液和冷却系统。
检查油液是否充足，油液是否符合规定标准。
同时，检查冷却系统的冷却剂是否达到标准要求，并确保冷却系统的正常运行。
1.4 检查螺杆空压机的连接在启动螺杆空压机之前，必须检查螺杆空压机与其他设备的连接是否牢固可靠。
确保连接处没有松动和漏气现象，以免影响螺杆空压机的工作效果。
1.5 操作人员的安全防护在操作螺杆空压机之前，必须佩戴好个人安全防护装备，如安全帽、防护眼镜、防护手套等。
确保操作人员的安全，避免发生意外伤害。
第二章螺杆空压机的启动与停机2.1 启动螺杆空压机在启动螺杆空压机之前，应按照以下步骤进行操作：（1）检查工作平台、周围环境和设备的清洁情况，确保操作的安全性。
（2）打开电源开关，并检查电气设备的连接是否正常。
（3）打开油液和冷却系统的开关，确保油液和冷却系统正常工作。
（4）打开空气进气阀门，缓慢打开排气阀门，让螺杆空压机逐渐工作。
2.2 停止螺杆空压机在停止螺杆空压机之前，应按照以下步骤进行操作：（1）关闭空气进气阀门，逐渐关闭排气阀门，将螺杆空压机停止工作。
（2）关闭油液和冷却系统的开关，停止油液和冷却系统的工作。
（3）关闭电源开关，断开电气设备的连接。
（4）清洁工作平台、周围环境和设备。
螺杆空压机的操作规程
螺杆空压机的操作规程螺杆空压机是一种常用的压缩机设备，操作规程的制定和执行对于确保设备的正常运行、提高工作效率、保障工作安全至关重要。
下面是一份关于螺杆空压机操作规程的示范，总计2000字左右。
一、操作前准备1.检查设备：在使用螺杆空压机之前，需要对设备进行检查，确保各部件完好无损，特别是压缩机的油位、滤芯、皮带等是否正常。
2.检查压缩空气质量：检查压缩空气中的水分、杂质是否过高，必要时进行处理或更换滤芯。
3.检查电源：检查电源是否正常，并接通电源。
4.清洁工作区域：保持工作区域整洁，防止杂物堆积，防止滑倒或引起其他安全事故。
二、开机操作1.启动程序控制器：根据设备的启动步骤，按照程序控制器的要求启动设备。
2.启动电机：按下电机启动按钮，启动电机，待电机达到额定转速后，进入下一步操作。
3.开启出口阀门：根据需要，打开出口阀门，使压缩空气输出。
三、运行中的操作1.观察压力表：持续观察压缩机的压力表，确保压力处于正常范围内。
2.监测设备运行情况：定期检查设备运行情况，包括噪音、振动等是否正常，如发现异常应及时停机检修。
3.排放积水：定期排放螺杆空压机中的积水，以保证设备的正常运行。
4.关注温度：注意观察螺杆空压机的工作温度，确保在设备可承受的范围内。
5.监测电流：定期检查电流是否正常，如果发现异常应及时停机检修。
6.定期维护：根据设备的使用寿命和运行情况，制定定期维护计划，包括更换滤芯、皮带等零部件，保持设备的良好状态。
四、停机操作1.关闭出口阀门：在停机之前，先关闭出口阀门，停止压缩空气的输出。
2.停机准备工作：在停机之前，对设备进行必要的准备工作，如排放积水、关闭电源等。
3.停机操作：按下停机按钮，关闭电机，确保电机完全停止运转。
五、维护保养1.定期更换润滑油：根据设备的使用寿命和使用环境，定期更换螺杆空压机的润滑油，并根据厂家要求使用适当的润滑油。
2.定期更换滤芯：滤芯的正常工作状态对于设备的正常运行至关重要，应按照设备的维护手册要求，定期更换滤芯。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
螺杆空压机控制器操作说明V1.0上海宏赛自动化电气有限公司2006-6-24目录一、基本操作面板 (2)二、按键介绍 (2)三、指示灯介绍 (3)四、按键流程介绍 (6)五．外部开关量和模拟量的输入输出特点说明 (8)六、空压机操作使用介绍 (9)6．1 开机和主页面 (9)6．2 空压机查询页面 (11)6．2．1 状态查询页面 (11)6．2．2 电机查询页面 (12)6．2．3 时间查询页面 (13)6．3 空压机系统页面 (14)6．3．1 维护页面 (15)6．3．2 控制页面 (18)6．3．3 报警页面 (21)6．4 空压机参数设置页面 (22)6．4．1 控制参数设置 (23)6．4．2.时间参数设置 (24)6．4．3 维护参数设置 (25)6．5 空压机功能页面 (26)七、空压机工作、报警和故障状态 (27)7．1 工作状态 (27)7．2 轻故障报警 (27)7．3 重故障停机 (28)八、联控功能 (29)8．1 主机联控 (29)8．1．1 简介 (29)8．1．2 操作方法 (29)8．1．3 空压机联控参数地址表 (30)8．2 自行联控 (33)8．2．1 概述 (33)8．2．2.参数说明 (34)8．2．3 操作说明 (34)8．3 中控 (35)一、基本操作面板二、按键介绍启动―― 在无故障情况下启动运行空压机并可从停机切换到运行状态。
当此键有效时，上方指示灯常亮。
停止 ――停止运行空压机，当此键有效时，上方指示灯常亮。
功能键F1―― 此键为液晶显示右方由上至下第一键，可对相应液晶显示内容进行操作。
例如对应菜单为“查询”，按下此键后会进入查询包含的下级菜单。
功能键F2 ―― 此键为液晶显示右方由上至下第二键，可对相应液晶显示内容进行操作。
例如对应菜单为“系统”，按下此键后会进入系统包含的下级菜单。
功能键F3 ―― 此键为液晶显示右方由上至下第三键，可对相应液晶显示内容进行操作。
例如对应菜单为“参数”，按下此键后会进入参数包含的下级菜单。
功能键F4 ――此键为液晶显示右方由上至下第四键，可对相应液晶显示内容进行操作。
在本控制器中特定操作“返回”，按下此健后可在任意页面下，返回上级页面。
（假如无“返回”显示，表明已到最上级菜单）紧停/复位――此按钮在紧急情况拍下，或者在不允许开机情况下拍下，切断交流强电，同时此时按“启动键”空压机控制器不响应。
紧停还起重故障复位作用。
三、指示灯介绍流程图指示灯如下图3.1 所示，如有报警，指示灯常亮。
图3.1（1）当空气滤清器堵塞或者空气滤清器计时时间到时，上方空气滤清器报警指示灯常亮；（2）当油过滤器堵塞或者油过滤器计时时间到时，左下方油过滤器报警指示灯常亮；（3）当油细分离器堵塞或者油细分离器计时时间到时，右下方油细分离器报警灯常亮；（4）当主电机过载时，左中间主电机过载停机指示灯常亮并且停机；（5）当排气高温时，中间排气高温停机指示灯常亮并且停机。
主要状态指示灯如下图3.2 所示，如有报警，对应报警指示灯常亮。
图3.2（1）电源指示灯：控制器正常供电时常亮；（2）远控指示灯：空压机处于远程控制时常亮；（3）空车过久停机指示灯：空压机空久待机时常亮；（4）相序异常指示灯：空压机相序异常时常亮；（5）风机过载指示灯：空压机风扇电机过载报警时常亮；（6）传感器断路指示灯：压力和温度传感器断路或损坏需要检修时常亮；（7）备用指示灯：其他定义故障时备用指示灯常亮。
四、按键流程介绍按键流程如下图4.1。
图4.1备注2：系统初始模式选择包括：查询、系统、参数、功能备注3：“查询”是空压机当前的状态信息，“系统”是该机组的设置情况。
“参数”是用户可修改的各项参数。
备注4：内容1、温度；压力显示。
内容2、各报警、故障项，包括：空气滤清使用寿命；油过滤器使用寿命；油细分离使用寿命；润滑油使用寿命；空气滤清器堵塞；油过滤器堵塞；油细分离器堵塞；排气高温报警；环境高温；环境低温；电机轴承加油；油气桶高温；电机过流；压力传感器断线；温度传感器断线；排气高温停机；油气桶高温停机；失水停机；主电机过载停机；风机过载停机；相序错误；压力过高停机；电压过高；电压过低；油气桶高压停机；电流异常。
内容 3、电机的实时电压、电流。
内容4、三滤时间：空气滤清器时间；油过滤器时间；油细分离器时间。
(包括已用时间和剩余时间)内容5、卸载压力；加载压力；极限压力；星-三角时间；空久时间；报警温度；保护温度；风机启动温度；联控方式；机组编号；波特率。
内容6、空气滤清器更换时间参数设置；油过滤器更换时间参数设置；油细分离器更换时间参数设置；星-三角转换时间参数设置；空车过久停机时间参数设置；当前日期设置；当前时间设置；内容7、加载压力参数设置；卸载压力参数设置；风机启动温度；排气口高温报警值参数设置；排气口高温停机值参数设置；波特率参数设置；机组编号参数设置；极限压力参数设置；用户密码设置。
内容9、机组温度和压力的运行状态值。
五．外部开关量和模拟量的输入输出特点说明六、空压机操作使用介绍6．1 开机和主页面控制器通电后，操作面板上电源信号灯亮，STOP 灯亮。
屏幕显示开机页面（图6.1.1）欢迎使用螺杆空气压缩机图6.1.1五秒后系统自动进入缺省页面运行时间:00000Hr 查询排气温度:000℃系统排气压力:0.00MPa 参数空压机停机中功能图6.1.2缺省页面（图6.1.1）屏幕第一行为累计运行时间；第二行为排气温度值；第三行为排气压力值；第四行为运行状态和故障报警。
运行状态包括：紧急停机中、空压机停机中、空压机启动中、空压机加载中、空压机卸载中、空压机空久中等。
报警状态包括：空气滤清使用寿命、油过滤器使用寿命、油细分离使用寿命、润滑油使用寿命、空气滤清器堵塞、油过滤器堵塞、油细分离器堵塞、排气高温报警、环境高温、环境低温、电机轴承加油、油气桶高温、电机过流等。
故障状态包括：压力传感器断线、温度传感器断线、排气高温停机、油气桶高温停机、失水停机、主电机过载停机、风机过载停机、相序错误、压力过高停机、电压过高、电压过低、油气桶高压停机、电流异常。
若空压机有故障则显示故障内容，若同时有多个故障则显示最先出现的故障。
故障排除后按紧停键复位显示。
若空压机有报警则交替显示报警状态和运行状态，若同时有多个报警则按优先级先后显示。
屏幕右边四个功能按键依次为：“查询”、“系统”、“参数”、“功能”。
“查询”功能键按下后可查看空压机当前的运行状态(比如温度，压力，电压，电流，时间等等。
“系统”功能键按下后可查看空压机设置的参数，维护的信息以及历史上发生的故障情况。
“参数”功能键按下后可跟具权限修改空压机各项工作参数。
修改参数需慎重，参数设置不当可能会严重影响机组的运行安全。
“功能”按键是提供系统特殊功能的操作。
6．2 空压机查询页面在缺省页面（图6.1.3）按“查询”按键可进入空压机查询页面运行时间:00000Hr 状态排气温度:000℃电机排气压力:0.00MPa 时间空压机停机中返回图6.2.1查询页面（图6.2.1）屏幕第一行为工作累计时间；第二行为排气温度值；第三行为排气压力值；第四行为运行状态。
屏幕右边功能按键依次为：“状态”、“电机”“时间”、“返回”。
6．2．1 状态查询页面排气温度:000℃压力环境温度::000℃油气桶温度: 000℃空压机停机中返回图6.2.21．温度查询页面：在查询页面（图6.2.1）按“状态”按键可进入空压机温度查询页面（图6.2.2）。
温度查询页面（图6.2.2）屏幕第一行为排气温度值；第二行为环境温度值；第三行油气桶温度第四行为运行状态。
屏幕右边第四个功能按键为：“返回”。
按“返回”按键可进入空压机查询页面。
2．压力查询页面：在温度查询页面（图6.2.2）按“压力”按键可进入空压机压力查询页面（图6.2.3）。
排气压力:0.00MPa油气桶压力:0.00MPa温度分离器压差:0.00MPa空压机停机中返回图6.2.3。
压力查询页面（图6.2.3）屏幕第一行为排气压力值；第二行为油气桶压力值;第三行为油细分离器压差;第四行为运行状态。
屏幕右边第二个功能按键“温度”第四个功能按键为：“返回”。
按“温度”按键可进入空压机温度查询页面，按“返回”按键可进入空压机查询页面。
6．2．2 电机查询页面1．电流查询页面：在查询页面（图6.2.1）按“电机”按键可进入空压机电流查询页面（图6.2.4）。
电流A相:0000A电流B相:0000A 电压电流C相:0000A空压机停机中返回图6.2.4电流查询页面（）屏幕第一行为主电机A相电流值；第二行为主电机B 相电流值；第三行为主电机C相电流值；屏幕右边第二个功能按键“电压”第四个功能按键为：“返回”。
按“电压”按键可进入空压机电压查询页面，按“返回”按键可进入空压机查询页面。
2．电压查询页面：在电流查询页面（图6.2.4）按“电压”按键可进入空压机电压查询页面（图6.2.5）。
输入电压:0000V 电流内部电压:0000V空压机停机中返回图6.2.5电压查询页面（图6.2.5）屏幕第一行为母线电压值；第二行为内部电源电压监控；屏幕右边第一个功能按键“电流”第四个功能按键为：“返回”。
按“电流”按键可进入空压机电流查询页面，按“返回”按键可进入空压机查询页面。
6．2．3 时间查询页面1．时间查询页面1（图6.2.6）：在查询页面按“时间”按键可进入空压机时间查询页面1。
运行时间:00000Hr加载时间: 00000Hr当前时间: 00:00 ↓↓空压机停机中返回图6.2.6时间查询页面1（图6.2.6）屏幕第一行为运行时间；第二行为加载时间；第三行为当前时间；屏幕右边第三个功能按键“↓↓”第四个功能按键为：“返回”。
按“↓↓”按键可进入时间查询页面2，按“返回”按键可进入空压机查询页面。
2．时间查询页面2（图6.2.7）：在时间查询页面1按“↓↓”按键可进入空压机时间查询页面2。
出厂时间:2000:00出厂编号:00000000 ↑↑空压机停机中返回（图6.2.7）时间查询页面2（图6.2.7）屏幕第一行为出厂时间；第二行为出厂编号；屏幕右边第二个功能按键“↑↑”第四个功能按键为：“返回”。
按“↑↑”按键可进入时间查询页面1,“返回”按键可进入空压机查询页面。
6．3 空压机系统页面在缺省页面（图6.1.2）按“系统”按键可进入空压机系统页面运行时间:00000Hr 维护排气温度:000℃控制排气压力:0.00MPa 报警空压机停机中返回图6.3.1系统页面（图6.3.1）显示的是运行时间，排气温度，排气压力。
四个功能按键依次为：“维护”、“控制”、“报警”、“返回”。
