温度计的工作原理及结构

温度计的结构原理与测量教案设计

温度计的结构原理与测量教案设计一、温度计的结构原理温度计是一种用来测量物体温度的仪器，它的主要构成部分包括测量元件、转换器、显示器等。

下面将详细介绍不同类型的温度计的结构原理。

1.水银温度计水银温度计是一种常见的温度计类型，它的测量元件是一根玻璃管，里面装有一定量的纯净水银。

当温度上升时，水银会膨胀，从而上升到管子里面的刻度线上，可以通过刻度线的位置来读取温度数字。

水银温度计的主要优点是准确可靠，且相对便宜。

2.蒸气压力温度计蒸气压力温度计和水银温度计有些相似，但它在测量元件上采用了一个压力传感器。

当温度上升时，测量元件里的液体蒸发，蒸气会施加到压力传感器上，从而通过压力变化来测量温度。

蒸气压力温度计的主要优点是能够测量更广范围的温度，并可用于在高压或低温环境中工作。

3.热电温度计热电温度计的测量元件是两个不同金属的接头，这种接头可以产生热电势，当温度改变时，接头产生的热电势也随之改变。

我们可以通过测量接头产生的电流大小来计算温度。

热电温度计的主要优点是可以测量极低或极高温度，例如在烧毁炉中或在高空中。

4.红外线温度计红外线温度计是最近发展起来的一种机电结合温度计，它主要采用红外线测量方法来测量物体表面的温度。

这种测量方法对被测物体没有影响，可以在冷热界面测量，且测量范围很广。

同时，红外线温度计还可以携带到现场测量不同位置的物体，是一种便捷的温度测量工具。

二、测量教案设计在教授温度计时，我们可以结合上述的温度计结构原理来设计一个科学且实用的测量教案。

下面是一个针对小学三年级学生的温度计测量教案，它包括了以下几个方面：1.温度计种类的介绍我们可以向学生简单介绍几种温度计的分类、结构、工作原理和适用范围等。

例如，我们可以向学生展示不同的温度计样例，并简单介绍其工作原理和应用场景。

这也可以让学生更好地理解温度计的作用和基本原理。

2.实验测量活动我们可以设计一些实验，让学生进行温度测量的实践操作。

例如，我们可以让学生用水银温度计或蒸气压力温度计测量一个杯装水的温度，或者让学生用红外线温度计测量不同物体的表面温度。

常用温度计的原理

常用温度计的原理温度计是测量物体温度的仪器。

在不同的物理原理和技术条件下，人们设计了许多常用的温度计，其中包括水银温度计、电阻温度计、热电温度计、红外线温度计等。

1.水银温度计水银温度计是一种常见的温度测量仪器。

它基于液体的热胀冷缩原理。

水银通过细长的玻璃管中的毛细管现象上升或下降，来测量温度。

水银温度计的工作原理是利用热胀冷缩现象。

当温度上升时，水银膨胀，上升至玻璃管中较高的标志点；而温度下降时，水银收缩，下降至玻璃管中较低的标志点。

这样，通过读取水银柱的高度差，就可以确定当前的温度值。

2.电阻温度计电阻温度计是利用金属导线的电阻值随温度变化而发生变化的原理测温的仪器。

它通常使用铂电阻。

电阻温度计的工作原理是根据电阻和温度之间的线性关系。

铂电阻是电阻随温度变化较为稳定的一种材料。

铂电阻与温度之间的关系可以通过实验得到的铂电阻温度系数来描述。

通过测量电阻的变化，可以推算出温度的值。

3.热电温度计热电温度计利用两种不同金属在温度变化时产生电动势的原理。

根据热电效应，当两个不同金属在连接端的温度不同时，会在连接点产生电动势。

通过测量产生的电动势，可以知道温度的变化。

热电温度计的工作原理是利用热电效应和热电偶原理。

热电偶是由两种不同金属（A、B）组成的导线，它们的接触点被称作热电连接点。

当热电连接点的温度不同，导线的两端会产生电势差。

常用的热电偶有铂铑-铂、铬-铬镍、铠-铠镍等。

这些热电偶根据不同材料组合和温度范围的要求，选择了合适的热电偶来测量温度。

4.红外线温度计红外线温度计是利用物体辐射出的红外线来测量物体温度的原理。

物体的热辐射与其温度成正比关系，根据这个原理可以测量物体的温度。

红外线温度计的工作原理是利用红外辐射和测量物体的表面温度。

红外线温度计通过探测器接收物体辐射的红外线，并通过处理电路将辐射能量翻译成温度值。

红外线温度计利用非接触测温的特点，可以在不与物体接触的情况下，迅速测量其温度。

温度计的结构和原理

温度计的结构和原理
温度计是一种非常常见的仪器，用于测量和检测温度值。

它的结构主要由液面蒸发率调节器、液体温度计、温度计筒子、温度计指针、密封垫片等组成。

1、液面蒸发率调节器：液面蒸发率调节器的作用是调节液体的液面，使其保持在一定的位置，其内部是一个小型空腔。

2、液体温度计：液体温度计上用热敏电阻检测液体温度，将温度变化变换为电流，然后输出到温度计筒子里的电子模块，模块内部的传感器控制温度计指针的转动。

3、温度计筒子：温度计筒子可以保护温度计的电子组件，并可以限定温度计指针的转动范围。

4、温度计指针：温度计指针与温度计筒子是由一根小型螺栓固定在一起，指针能够按照固定的比例移动，从而指示测量出的温度值。

5、密封垫片：密封垫片是一种防止水分或杂质进入空腔中的防护装置，以保持温度计的精度和稳定性。

二、温度计的原理
温度计的原理是液体温度计上的热敏电阻检测到的温度变化，由温度计的模块将变化的电流输出到温度计筒子里的温度计指针，通过温度计指针在刻度盘上移动，从而显示出实际测量出来的温度值。

在实际工作中，温度计可以用来测量和检测室内外温度大小，可以进行气温及湿度测量，也可以用来监控设备的温度状况，以确保设备的正常运行。

三、温度计的优缺点
温度计具有体积小，精度高，安装简单，使用方便，检测范围广等优点，是工业、农业生产中的重要检测仪器。

另外温度计也有一些缺点，如测量精度受环境影响较大，不能测量过高温度等。

总体来说，温度计作为一种重要的仪器，是用于测量和检测温度值的非常好的工具，有助于我们更好地了解各种温度状况。

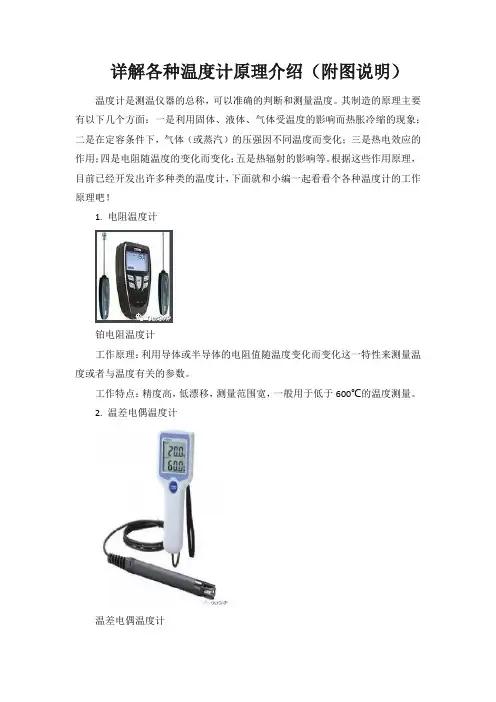

详解各种温度计原理介绍

详解各种温度计原理介绍（附图说明）温度计是测温仪器的总称，可以准确的判断和测量温度。

其制造的原理主要有以下几个方面：一是利用固体、液体、气体受温度的影响而热胀冷缩的现象；二是在定容条件下，气体（或蒸汽）的压强因不同温度而变化；三是热电效应的作用；四是电阻随温度的变化而变化；五是热辐射的影响等。

根据这些作用原理，目前已经开发出许多种类的温度计，下面就和小编一起看看个各种温度计的工作原理吧！1. 电阻温度计铂电阻温度计工作原理：利用导体或半导体的电阻值随温度变化而变化这一特性来测量温度或者与温度有关的参数。

工作特点：精度高，低漂移，测量围宽，一般用于低于600℃的温度测量。

2. 温差电偶温度计温差电偶温度计工作原理：利用温差电偶，将两种不同金属导体的两端分别连接起来，构成一个闭合回路，一端加热，另一端冷却，则两个接触点之间由于温度不同，将产生电动势，导体中会有电流发生。

因为这种温差电动势是两个接触点温度差的函数，所以利用这一特性制成温度计。

工作特点：根据两种金属材料的不同，温度计测量围也不同，如铜和康铜构成的温差电偶的测温围在200～400℃之间；铁和康铜则被使用在200～1000℃之间；由铂和铂铑合金（铑10%）构成的温差电偶测温可达千摄氏度以上；铱和铱铑（铑50%）可用在2300℃；若用钨和钼（钼25%）则可高达2600℃。

3. 指针式温度计指针式温度计工作原理：利用两种不同金属在温度改变时膨胀程度不同的原理工作的。

主要的元件是一个用两种或多种金属片叠压在一起组成的多层金属片。

为提高测温灵敏度，通常将金属片制成螺旋卷形状。

当多层金属片的温度改变时，各层金属膨胀或收缩量不等，使得螺旋卷卷起或松开。

由于螺旋卷的一端固定而另一端和一可以自由转动的指针相连，因此，当双金属片感受到温度变化时，指针即可在一圆形分度标尺上指示出温度。

工作特点：温度显示直观方便；安全可靠，使用寿命长；多种结构形式，可满足不同要求；可以直接测量各种生产过程中的-80℃～500℃围液体、蒸汽和气体介质温度。

温度计的工作原理及正确使用方法

温度计的工作原理及正确使用方法温度计是衡量温度的一种仪器，相信大家都曾经在生活中接触过不同类型的温度计。

本文将介绍温度计的工作原理和正确使用方法。

一、温度计的工作原理1.水银温度计水银温度计是指使用水银作为测量温度的物质，该温度计结构很简单，由温度感受器、毛细管以及膨胀腔组成。

当温度感受器进入高温环境中后，水银开始膨胀，毛细管中水银的高度也随之升高。

反之，当温度感受器进入低温环境中，则水银开始缩小，毛细管中水银的高度也随之降低。

最终，可以通过读取毛细管中水银的高度来确定当前环境的温度。

水银温度计是一种精度高、测量范围广、使用寿命长的温度计，但由于水银有毒、易挥发和易破坏环境，已被逐渐淘汰。

2.电子温度计电子温度计是指使用热敏电阻、热电偶、红外线、半导体等技术来测量温度，并将温度转化为电信号进行传输、显示和处理的温度计。

例如，热敏电阻温度计是一种电阻值随温度变化的电子元器件，可以通过测量电阻的变化来计算温度。

而热电偶温度计则是基于材料的热电效应设计的温度计，可以通过测量电动势的变化来计算温度。

电子温度计具有工作快速、精准度高、易于读数、使用便捷等优点，广泛应用于科研、工业、农业、医疗等领域。

二、温度计的正确使用方法1.水银温度计的使用方法（1）使用前检查温度计的准确性，用冰水混合物检查0度，用水沸腾时的水蒸气检查100度。

（2）将温度感受器置于测量物体的中心位置，并避免与容器的壁面接触。

（3）读数时将水银表面和毛细管放在同一平面上，视线要垂直于毛细管，读出最下方水银面的温度。

（4）使用后将温度计靠墙竖立，保护温度感受器和毛细管，避免受潮、碰撞等影响质量和寿命。

2.电子温度计的使用方法（1）使用前检查温度计电池电量，以及校准是否正确。

（2）将温度感受器置于测量物体的中心位置。

（3）等待温度数值稳定后，读取数字显示屏上的数值。

（4）使用后关闭电源，避免影响电池寿命。

总结：温度计在生活、工业、医疗等领域都扮演着重要的角色。

详解各种温度计原理介绍

详解各种温度计原理介绍（附图说明）温度计是测温仪器的总称，可以准确的判断和测量温度。

其制造的原理主要有以下几个方面：一是利用固体、液体、气体受温度的影响而热胀冷缩的现象；二是在定容条件下，气体（或蒸汽）的压强因不同温度而变化；三是热电效应的作用；四是电阻随温度的变化而变化；五是热辐射的影响等。

根据这些作用原理，目前已经开发出许多种类的温度计，下面就和小编一起看看个各种温度计的工作原理吧！1. 电阻温度计铂电阻温度计工作原理：利用导体或半导体的电阻值随温度变化而变化这一特性来测量温度或者与温度有关的参数。

工作特点：精度高，低漂移，测量范围宽，一般用于低于600℃的温度测量。

2. 温差电偶温度计温差电偶温度计工作原理：利用温差电偶，将两种不同金属导体的两端分别连接起来，构成一个闭合回路，一端加热，另一端冷却，则两个接触点之间由于温度不同，将产生电动势，导体中会有电流发生。

因为这种温差电动势是两个接触点温度差的函数，所以利用这一特性制成温度计。

工作特点：根据两种金属材料的不同，温度计测量范围也不同，如铜和康铜构成的温差电偶的测温范围在200～400℃之间；铁和康铜则被使用在200～1000℃之间；由铂和铂铑合金（铑10%）构成的温差电偶测温可达千摄氏度以上；铱和铱铑（铑50%）可用在2300℃；若用钨和钼（钼25%）则可高达2600℃。

3. 指针式温度计指针式温度计工作原理：利用两种不同金属在温度改变时膨胀程度不同的原理工作的。

主要的元件是一个用两种或多种金属片叠压在一起组成的多层金属片。

为提高测温灵敏度，通常将金属片制成螺旋卷形状。

当多层金属片的温度改变时，各层金属膨胀或收缩量不等，使得螺旋卷卷起或松开。

由于螺旋卷的一端固定而另一端和一可以自由转动的指针相连，因此，当双金属片感受到温度变化时，指针即可在一圆形分度标尺上指示出温度。

工作特点：温度显示直观方便；安全可靠，使用寿命长；多种结构形式，可满足不同要求；可以直接测量各种生产过程中的-80℃～500℃范围内液体、蒸汽和气体介质温度。

几种温度计的结构与原理

几种温度计的结构与原理1、“温度表”俗称“寒暑表”。

我国气象上将直接能读取数值而无自动记录装置的仪器，统称为温度表。

其种类甚多，如干湿球温度表、最低温度表、最高温度表、地面温度表等。

家庭使用的温度表，系常见的一种两端封闭内径均匀的毛细玻璃管。

封闭的下端是圆球或圆柱形，内注水银、酒精或煤油。

由于温度的变化，液柱升降而伸缩。

根据液柱顶端所在位置，即可直接读出标度数值。

2、“水银温度计”它是利用水银热胀、冷缩的性质而制造的一种测温计。

高温可以测到３００多摄氏度。

由于熔点关系，测量-３０℃以下的低温时则不能使用。

制造水银温度计，首先应选取壁厚、孔细而内径均匀的玻璃管，经酸洗等过程使管内洁净。

一端加热并吹成一个壁薄的球形或圆柱形的容器。

水银是在某种特定温度下注入球形容器与玻管之中，此时水银的温度应比以后所测之最高温度还要高些。

然后用火焰将灌满水银玻管的顶端封闭。

当水银温度降低时开始收缩，于是在水银柱的上部管内出现一段真空。

温度计的定标分度，首先要确定两个固定标点，作为永不改变的标记。

将温度计液泡部分，插入在一标准大气压下正在熔解的冰块中，当水银柱下降至某一处稳定时，刻一记号作为下固定点。

然后再将温度计的整体，置于处在一标准大气压下的水蒸气中，当水银柱上升停在某一位置不动时作一记号为上固定点。

此二固定点间的距离，称为基本标距。

此标距的长短与温度计的管径以及液泡的容积有关。

将这段标距分成１００等分，每一等分即为一度。

在下固定点处标０°记号，在上固定点标１００°记号。

在熔点以下及沸点以上还可刻同样长的标度。

刻在０°以下的标度，称为冷度，刻在０°以上称热度。

由于温度计的基本标度被均分为１００等分，故称百分温度计，又称摄氏温度计。

除摄氏温标外也有采用华氏温标的，此温标以３２°为冰点，以２１２°为沸点，其中等分１８０个刻度。

华氏温度计用字母Ｆ表示。

两种温标关系为Ｆ= ９５ + ３２Ｃ = Ｆ３２℃，（—）。

温度计的结构和原理

温度计的结构和原理
温度计是一种测量温度的仪器，它可以表示温度的变化，以方便研究。

温度计的结构与原理如下：
一、结构
1、外壳：温度计外壳被分为两个部分：一部分固定，另一部分可以旋转，便于操作。

2、显示器：温度计内部拥有一个可以显示温度的显示器，从而显示温
度变化。

3、探头：温度计内部有一个电阻探头，可以探测到外界的温度变化，
并将其转换成电信号输入显示器。

4、内部电路：温度计内部装有一个回路电路，它可以把探头发出的电
信号调节成一个有效的温度连续的变化的电压，并发送给显示器。

二、原理
1、基础原理：温度计基于物体热导率不同的原理， etalon 表现为温度
计在探头（外壳）中安装一定量的电阻，然后改变温度时，电阻会产
生不同的变化。

2、影响因素：温度计的d读数受外界温度、环境温度、电阻变化的影响，因此温度计的准确性跟环境的温度变化是成正比的。

3、校准：温度计的校准要点有三个：调节电阻、检查显示器以及标定
核心电路。

在校准过程中，要按照温度计供应商提供的校准规范来完
成校准工作。

4、使用：要想正确使用温度计，首先要把温度计放到要测量的物体周围，将旋钮旋转，调节温度计来实现预设的温度，温度计读数出现后，表示温度已经稳定，然后将温度计的管壳部分尽量移动到物体表面上，以便测量准确的温度。
